Predator XB253QGW - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	Acer
Modelo	Predator XB253QGW
Tamaño de la pantalla	24,5 pulgadas (62 cm)
Tipo de panel	IPS (In-Plane Switching)
Resolución máxima	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP con Over Clock)
Luminosidad	400 cd/m² (nativo y modo HDR400)
Contraste	100 000 000:1 (ACM)
Tiempo de respuesta	1 ms (gris a gris), 0,5 ms (min)
Ángulo de visión	178° horizontal / 178° vertical (CR=10)
Altavoces integrados	2 W x 2 (opcional)
Conectores	HDMI, DisplayPort, USB 3.0 x 2 (opcional)
Alimentación	100-240 V, 50/60 Hz
Consumo (encendido)	22,0 W (típico)
Consumo (en espera)	0,45 W (típico)
Dimensiones (An x Al x Pr)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Peso neto	5,30 kg
Ajustes ergonómicos	Inclinación (-5° a +25°), rotación (-20° a +20°), altura (0-115 mm), pivote (-90° a +90°), pie desmontable
Funciones principales	Luminosidad, contraste, luz azul, HDR, Adaptive-Sync, Over Drive, VRB, modos de juego, etc.
Mantenimiento y limpieza	Limpiar con un paño suave y solución sin solvente. No rociar líquido directamente. No usar amoníaco ni alcohol.
Seguridad	No exponer a la lluvia o humedad. No abrir la carcasa. Desconectar en caso de daño.
Reparabilidad	Reparación solo por técnico autorizado.
Clase energética	B (consumo anual 39 kWh)
Normas	Conforme a FCC, CE, RoHS, directiva ErP

Preguntas frecuentes - Predator XB253QGW ACER

¿Cómo instalar la base del monitor?

Retire el monitor del embalaje. Fije el pie en la base (para algunos modelos) girando el pie en sentido horario. Asegure la fijación apretando el tornillo con la lengüeta integrada o una moneda.

¿Cómo conectar el monitor a un ordenador?

Apague el ordenador y el monitor. Conecte el cable HDMI o DisplayPort en la parte posterior del monitor y en el ordenador. Conecte el cable de alimentación del monitor y encienda ambos dispositivos.

¿Qué hacer si la pantalla está sucia?

Utilice un paño suave ligeramente humedecido con una solución de limpieza sin solvente. Nunca rocíe líquido directamente sobre la pantalla o la carcasa. No use productos a base de amoníaco o alcohol.

¿Cómo ajustar la altura y la inclinación del monitor?

El monitor está equipado con un soporte ajustable. Para ajustar la altura, ejerza presión vertical en la parte superior del monitor. Para la inclinación, incline suavemente la pantalla hacia adelante o hacia atrás en un rango de -5° a +25° (25° solo posible en la posición más alta). También son posibles la rotación y el pivote.

¿Cuáles son las resoluciones y frecuencias compatibles?

La resolución máxima es 1920 x 1080. En HDMI, la frecuencia de actualización puede alcanzar 240 Hz. En DisplayPort, puede alcanzar 240 Hz y 280 Hz si la opción Over Clock está activada en el menú OSD.

¿Cómo activar el overclocking para obtener 280 Hz?

En el menú OSD, navegue a los ajustes de frecuencia de actualización y active la opción 'Over Clock'. Atención: esta función puede provocar parpadeos u otros efectos no deseados según la configuración del sistema.

¿Qué significan los indicadores luminosos del monitor?

El indicador de alimentación es azul cuando el monitor está encendido y naranja cuando está en modo de espera o ahorro de energía.

¿Cómo usar las funciones de juego como Adaptive-Sync o VRB?

Estas funciones se encuentran en el menú OSD. Adaptive-Sync sincroniza la tasa de actualización del monitor con la de la tarjeta gráfica para reducir el desgarro. VRB (Visual Response Boost) reduce el desenfoque de movimiento. Actívelas mediante las opciones correspondientes.

¿Cuál es el consumo eléctrico del monitor?

El consumo típico en funcionamiento es de 22,0 W. En espera, es de 0,45 W y apagado de 0,25 W. El consumo anual estimado es de 39 kWh para un uso de 4 horas al día.

¿Qué hacer si la pantalla se queda negra o muestra 'Sin señal'?

Verifique que los cables de alimentación y de señal estén correctamente conectados. Asegúrese de que el ordenador esté encendido. Pruebe otra fuente de entrada (HDMI/DP). Si el problema persiste, desconecte el monitor y contacte a un técnico autorizado.

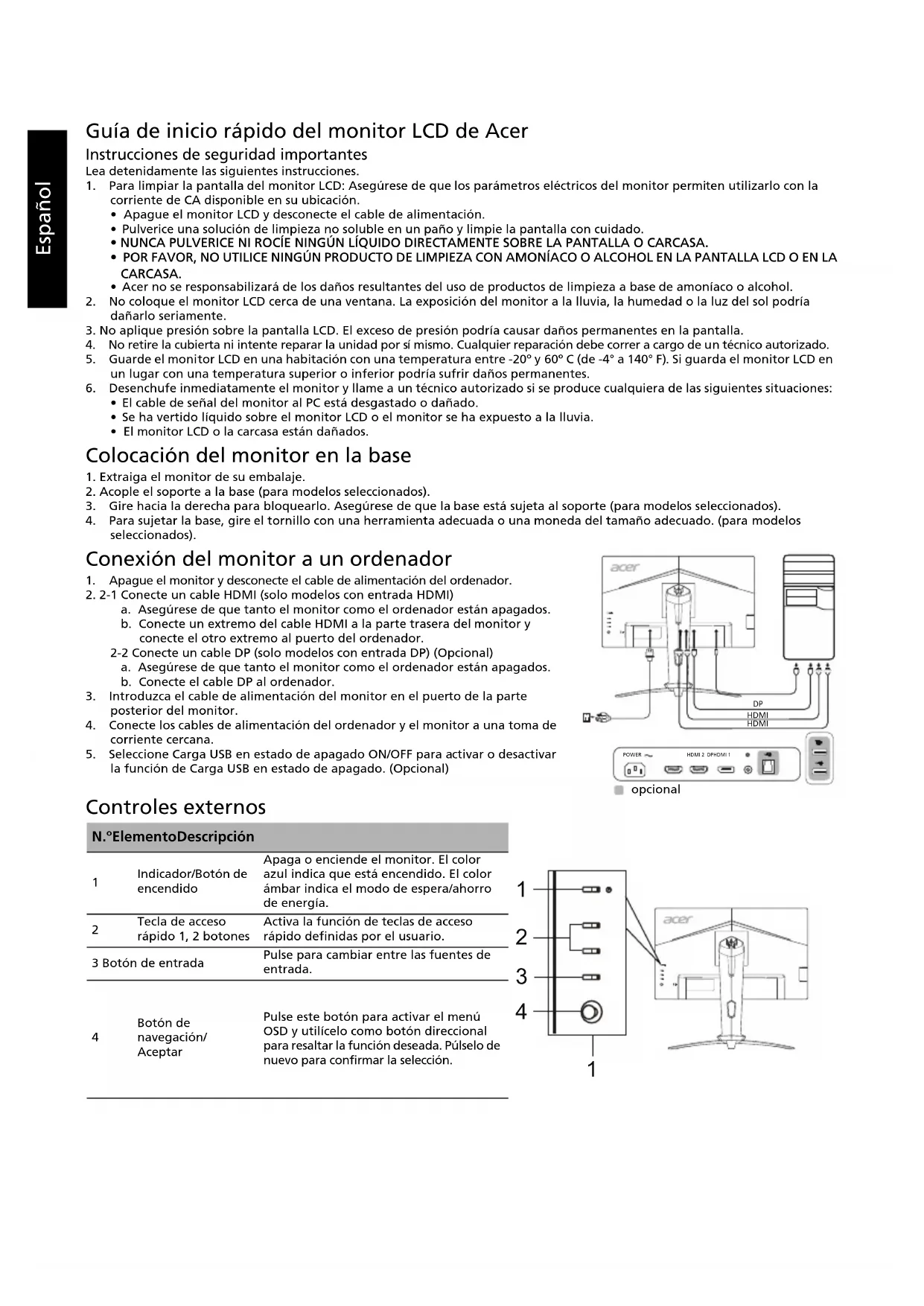

MANUAL DE USUARIO Predator XB253QGW ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

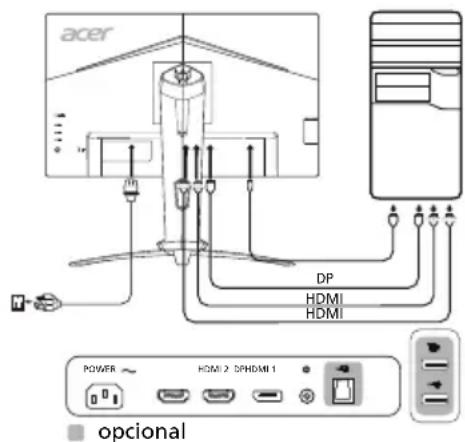

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-2 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
2. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
3. Selección Carga USB en estado de apagado ON/OFF para activar o desactivar la dirección de Carga USB en estado de apagado. (Opcional)

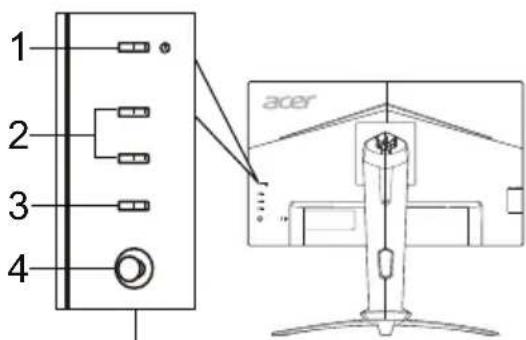

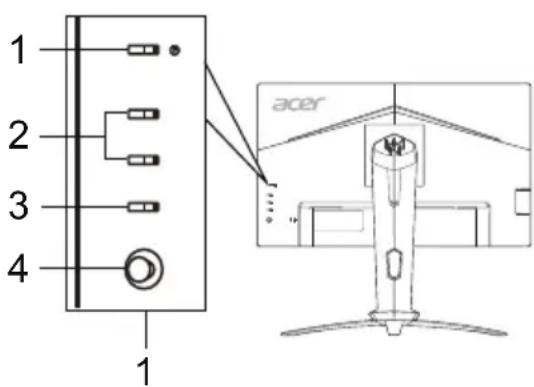

Controles externos

N.º Elemento Descripción

1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de esper/ahorrede energia.
2	Tecla de accesorápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las+fuentes de entrada.
4	Botón de navigación/ACEPTAR	Pulse este botón paraactivar el menu OSD yutilíncelo como botón direccionalpara resaltar la funciona deseada. Púlselo de nuevo para confirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pártalla LCD TFT en color
	Tamaño 24,5"W (62 cm)
	Distancia entre pixeles 0,283 mm (horizontal) x 0,280 mm (vertical)
	Brillo	Nativo: 400 cd/m2; HDR400 modo: 400 cd/m2
	Contraste 100000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 1 ms (G a G) / 0,5 ms (G a G, min.)
	Tipo de panel In-Plane Switching
	Frecuencia H 31 - 308 kHz
	Frecuencia V 56 - 280 Hz
Colores de la pantalla 16,7 millones
Reloj de punto 650 MHz
Resolución:maxima		HDMI/DP: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 280 Hz (Con Aum. vel. reloj ACTIVADO)
Plug & Play VESA DDCCI/DDC2B
Clase de eficiência energetica B
*Consumo de energia anual 39 (kWh) (para el modelo de entrada HDMI)
Consumo de energia (a 200 unidas)	Modo encendido	22,0 W (tipico)
	Modo de suspensión	0,45 W (tipico)
	Modo apagado	0,25 W (tipico)
Conector de entrada		HDMI (solo el modelos de entrada HDMI)DP (solo el modelos de entrada DP)
Señal de entrada de video		HDMI (solo el modelos de entrada HDMI) (Optional)DP (solo el modelos de entrada DP) (Optional)
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Optional)
USB		USB 3.0 x 2 (Optional)
Tamaño máximo de pantalla		Horizontal: 543,744 mmVertical: 302,616 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°Ctemperatura de almacenimiento: de -20° a 60°CHumedad de funciona: entre el 20% y el 80%
Dimensiones		557,79 (ancho) x 397,84 ~ 512,84 (alto) x 236,27 (diagonal) mm
Peso (peso neto)		5,30 kg (neto)
Especillas de funcionaiento		Inclínacion: de -5° a +25° (el grado de inclinación máximo en el punto más alto es de 25 grados)Giro: de -20° a +20°Ajuste de alta: de 0 mm a 115 mmPivote: de -90° a +90°Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradaMenu/Vagalación/Aceptar
	Funciones	BrilloContrasteLuz azulAumento de negroACMHDRSupernitidezGammaTemp. ColorModosEspacio de colorModo escalagrisMatiz de 6 ejesSatur. 6 ejesVolumenSilencioSobrecargaAdaptive-SyncTasa deactual.VRBSalida
Las specifications varian en función del modelo o la region.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

*El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

El overclocking puede provocar parpadeos u otros efectos adversos que podrían derivar de la configuración total del sistema conectado al monitor y posiblemente también de las especificaciones del panel del monitor. Es posible resolver o reducir estos efectos mediante el establecimiento de una frecuencia de actualización menor.

Aviso: utilizadores en Canadá

Este aparato digital de Clase B cumple con la ICES-003 canadiense.

4

USB 1/2/3/1000 USB 1/1000 .5

1

1

A

15

（2）.，

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

ICES-003 Jgeaag 1

Guía de inicio rápido del monitor LCD Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU):XB253Q xxxxxx;

( 空 ^ ) = 0 9 a~z,A～Z,o en bianco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:

Directiva CEM:2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55024:2010

EN55032:2015/AC:2016 Clase B

EN61000-3-3:2013

EN61000-3-2:2014 Clase D

Directiva de baja tensión: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) Nº 1275/2008 EN 50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior
