Produkta veids	LCD monitors
Zīmols	Acer
Modelis	Predator XB253QGW
Ekrāna izmērs	24,5 collas (62 cm)
Paneļa tips	IPS (In-Plane Switching)
Maksimālā izšķirtspēja	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP ar Over Clock)
Spilgtums	400 cd/m² (dabiskais un HDR400 režīms)
Kontrasts	100 000 000:1 (ACM)
Reakcijas laiks	1 ms (pelēks uz pelēku), 0,5 ms (min)
Skatīšanās leņķis	178° horizontāli / 178° vertikāli (CR=10)
Iebūvētie skaļruņi	2 W x 2 (pēc izvēles)
Savienotāji	HDMI, DisplayPort, USB 3.0 x 2 (pēc izvēles)
Barošana	100-240 V, 50/60 Hz
Patēriņš (darbībā)	22,0 W (tipiski)
Patēriņš (gaidīšanas režīmā)	0,45 W (tipiski)
Izmēri (P x A x D)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Neto svars	5,30 kg
Ergonomiskie iestatījumi	Slīpums (-5° līdz +25°), rotācija (-20° līdz +20°), augstums (0-115 mm), pagriešana (-90° līdz +90°), noņemams statīvs
Galvenās funkcijas	Spilgtums, kontrasts, zilā gaisma, HDR, Adaptive-Sync, Over Drive, VRB, spēļu režīmi, u.c.
Apkope un tīrīšana	Tīrīt ar mīkstu drāniņu un šķīdinātāju nesaturošu šķīdumu. Neizsmidzināt šķidrumu tieši. Neizmantot amonjaku vai spirtu.
Drošība	Nepakļaut lietum vai mitrumam. Neatvērt korpusu. Atvienot bojājuma gadījumā.
Remontējamība	Remonts tikai autorizētam tehniķim.
Energoefektivitātes klase	B (gada patēriņš 39 kWh)
Standarti	Atbilst FCC, CE, RoHS, ErP direktīvai

Bieži uzdotie jautājumi - Predator XB253QGW ACER

Kā uzstādīt monitora statīvu?

Izņemiet monitoru no iepakojuma. Piestipriniet kāju pie pamatnes (dažiem modeļiem), pagriežot kāju pulksteņrādītāja virzienā. Nodrošiniet fiksāciju, pievelkot skrūvi ar iebūvēto cilpu vai monētu.

Kā pievienot monitoru datoram?

Izslēdziet datoru un monitoru. Pievienojiet HDMI vai DisplayPort kabeli monitora aizmugurē un datorā. Pievienojiet monitora barošanas vadu un ieslēdziet abas ierīces.

Ko darīt, ja ekrāns ir netīrs?

Izmantojiet mīkstu drāniņu, kas viegli samitrināta ar šķīdinātāju nesaturošu tīrīšanas šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa. Neizmantojiet amonjaku vai spirtu saturošus produktus.

Kā noregulēt monitora augstumu un slīpumu?

Monitoram ir regulējams statīvs. Lai noregulētu augstumu, pielieciet vertikālu spiedienu uz monitora augšdaļu. Slīpuma regulēšanai viegli nolieciet ekrānu uz priekšu vai atpakaļ diapazonā no -5° līdz +25° (25° iespējams tikai visaugstākajā pozīcijā). Ir iespējama arī rotācija un pagriešana.

Kādas ir atbalstītās izšķirtspējas un frekvences?

Maksimālā izšķirtspēja ir 1920 x 1080. HDMI portā atsvaidzes frekvence var sasniegt 240 Hz. DisplayPort portā tā var sasniegt 240 Hz un 280 Hz, ja OSD izvēlnē ir iespējota Over Clock opcija.

Kā aktivizēt overclocking, lai iegūtu 280 Hz?

OSD izvēlnē dodieties uz atsvaidzes frekvences iestatījumiem un iespējojiet opciju 'Over Clock'. Uzmanību: šī funkcija var izraisīt mirgošanu vai citas nevēlamas sekas atkarībā no sistēmas konfigurācijas.

Ko nozīmē monitora gaismas indikatori?

Barošanas indikators ir zils, kad monitors ir ieslēgts, un oranžs, kad tas ir gaidīšanas vai enerģijas taupīšanas režīmā.

Kā izmantot spēļu funkcijas, piemēram, Adaptive-Sync vai VRB?

Šīs funkcijas atrodas OSD izvēlnē. Adaptive-Sync sinhronizē monitora atsvaidzes frekvenci ar grafikas kartes frekvenci, lai samazinātu attēla pārraušanu. VRB (Visual Response Boost) samazina kustības izplūdumu. Iespējojiet tās ar atbilstošajām opcijām.

Kāds ir monitora elektroenerģijas patēriņš?

Tipiskais patēriņš darbībā ir 22,0 W. Gaidīšanas režīmā tas ir 0,45 W un izslēgtā stāvoklī 0,25 W. Paredzamais gada patēriņš ir 39 kWh, ja monitors tiek lietots 4 stundas dienā.

Ko darīt, ja ekrāns paliek melns vai rāda 'Nav signāla'?

Pārbaudiet, vai barošanas un signāla kabeļi ir pareizi pievienoti. Pārliecinieties, vai dators ir ieslēgts. Izmēģiniet citu ieejas avotu (HDMI/DP). Ja problēma turpinās, atvienojiet monitoru un sazinieties ar autorizētu tehniķi.

LIETOŠANAS INSTRUKCIJA Predator XB253QGW ACER

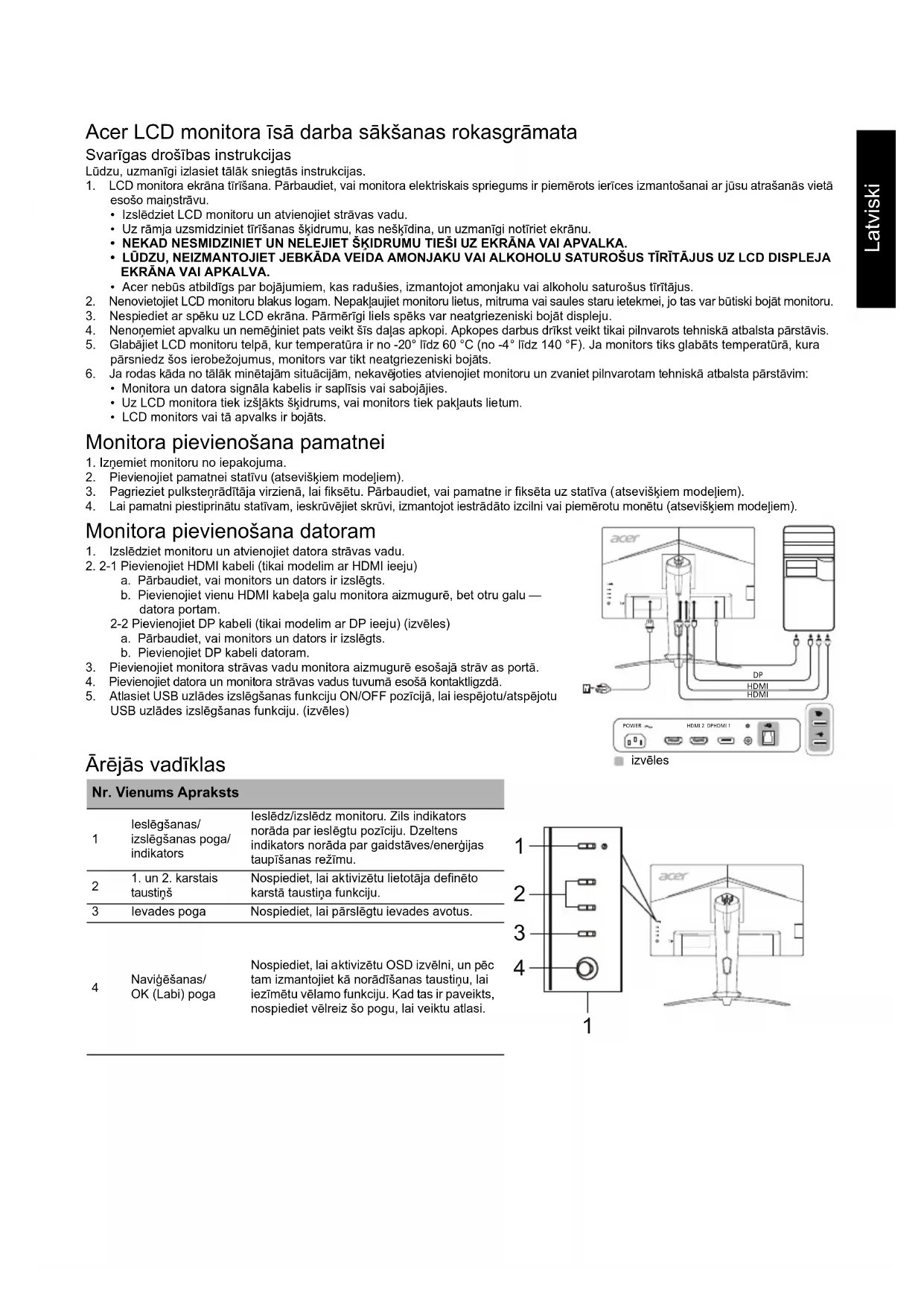

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt šīs ierīces apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniska atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60°C (no -4° līdz 140°F). Ja monitors tiks glabāts temperatūrā, kas pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum.
13. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atsevišķiem modeļiem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atsevišķiem modeļiem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izciļņi vai piemērotu monētu (atsevišķiem modeļiem).

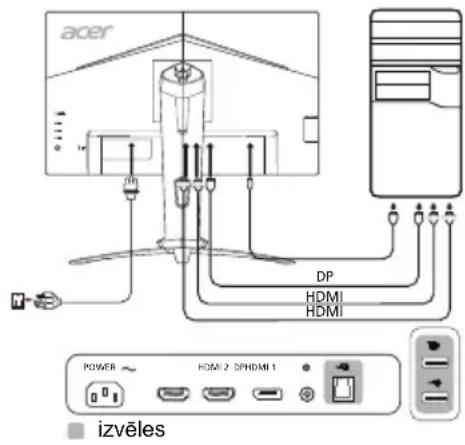

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu HDMI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-2 Pievienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP kabeli datoram.

1. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
2. Pievienojiet datora un monitora strāvas vadus tuvumā esošajā kontaktligzdā.
3. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/atspējotu USB uzlādes izslēgšanas funkciju. (izvēles)

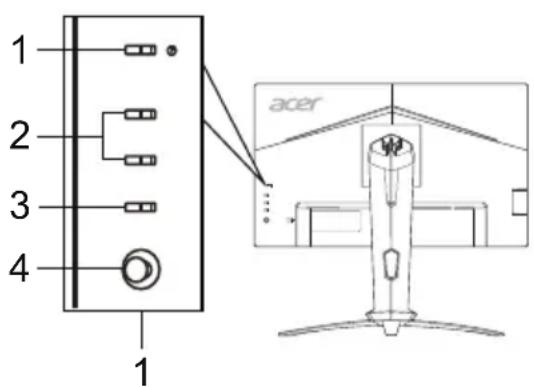

Ārējās vadīklas

Nr.	Vienums Apraksts
1	leslēgšanas/izslezgšanas poga/indikators	leslēdz/izslezd z monitoru. Zils indikatorsnorăda par ieslēgtu poziciju. Dzelteindikators norăda par gaidstăves/energijastaupišanas režimu.
2	1. un 2. karstais taustiŋş	Nospiediet, lui aktivivizētu lietotāja definēto karstā taustiŋa funkciju.
3	levades poga	Nospiediet, lui pãrslēgtu ievades avotus.
4	Navigešanas/OK (Labi) poga	Nospiediet, lui aktivivizētu OSD izvēlni, un pēc tam izmantojiet kā norādišanas taustiŋu, lui iezīmētu vēlamo funkciju. Kad tas ir paveikts,nospiediet vēlreiz šo pogu, lui veiktu atlasi.

Regulas un drošības paziņojumi

FCC paziņojums

Ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērijas ierīcēm

Šim aprīkojumam drīkst pievienot tikai tādas perifērijas ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

Šī B klases digitālā iekārta atbilst Kanādas noteikumiem ICES-003.

• Enerģijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerģijas patēriņa apjomu 4 stundas dienā, 365 dienas gadā.

Virstaktēšana var izraisīt mirgošanu vai citu nevēlamu darbību, kas var rasties no sistēmas, kas pievienota displejam, vispārīgas konfigurācijas un, iespējams, papildus no displeja paneļa specifikācijām. Iestatot zemāku atsvaidzināšanas ātrumu, var atrisināt vai novērst šādu problēmu.
