Produkttyp	LCD-skärm
Märke	Acer
Modell	Predator XB253QGW
Skärmstorlek	24,5 tum (62 cm)
Paneltyp	IPS (In-Plane Switching)
Maximal upplösning	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP med Over Clock)
Ljusstyrka	400 cd/m² (nativ och HDR400-läge)
Kontrast	100 000 000:1 (ACM)
Svarstid	1 ms (grå till grå), 0,5 ms (min)
Betraktningsvinkel	178° horisontell / 178° vertikal (CR=10)
Inbyggda högtalare	2 W x 2 (tillval)
Anslutningar	HDMI, DisplayPort, USB 3.0 x 2 (tillval)
Strömförsörjning	100-240 V, 50/60 Hz
Förbrukning (aktiv)	22,0 W (typisk)
Förbrukning (standby)	0,45 W (typisk)
Mått (B x H x D)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Nettovikt	5,30 kg
Ergonomiska inställningar	Lutning (-5° till +25°), rotation (-20° till +20°), höjd (0-115 mm), pivot (-90° till +90°), löstagbar fot
Huvudfunktioner	Ljusstyrka, kontrast, blått ljus, HDR, Adaptive-Sync, Over Drive, VRB, spellägen, etc.
Underhåll och rengöring	Rengör med en mjuk trasa och lösningsmedelsfri lösning. Spraya inte vätska direkt. Använd inte ammoniak eller alkohol.
Säkerhet	Utsätt inte för regn eller fukt. Öppna inte höljet. Koppla ur vid skada.
Reparationsmöjlighet	Reparation endast av auktoriserad tekniker.
Energiklass	B (årlig förbrukning 39 kWh)
Standarder	Överensstämmer med FCC, CE, RoHS, ErP-direktivet

Vanliga frågor - Predator XB253QGW ACER

Hur installerar man monitorns fot?

Ta bort monitorn från förpackningen. Fäst foten på stativet (för vissa modeller) genom att vrida foten medurs. Säkerställ fästet genom att dra åt skruven med den inbyggda fliken eller ett mynt.

Hur ansluter man monitorn till en dator?

Stäng av datorn och monitorn. Anslut HDMI- eller DisplayPort-kabeln till baksidan av monitorn och datorn. Anslut monitorns strömkabel och slå på båda enheterna.

Vad gör jag om skärmen är smutsig?

Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri rengöringslösning. Spraya aldrig vätska direkt på skärmen eller höljet. Använd inte produkter som innehåller ammoniak eller alkohol.

Hur justerar man monitorns höjd och lutning?

Monitorn är utrustad med ett justerbart stativ. För att justera höjden, tryck vertikalt på ovansidan av monitorn. För lutning, luta försiktigt skärmen framåt eller bakåt inom ett intervall på -5° till +25° (25° endast möjligt i högsta position). Rotation och pivot är också möjliga.

Vilka upplösningar och frekvenser stöds?

Maximal upplösning är 1920 x 1080. Med HDMI kan uppdateringsfrekvensen nå 240 Hz. Med DisplayPort kan den nå 240 Hz och 280 Hz om alternativet Over Clock är aktiverat i OSD-menyn.

Hur aktiverar man överklockning för att få 280 Hz?

I OSD-menyn, navigera till inställningarna för uppdateringsfrekvens och aktivera alternativet 'Over Clock'. Observera att denna funktion kan orsaka flimmer eller andra oönskade effekter beroende på systemkonfiguration.

Vad betyder monitorns ljusindikatorer?

Strömindikatorn är blå när monitorn är påslagen och orange när den är i standby eller energisparläge.

Hur använder man spelfunktioner som Adaptive-Sync eller VRB?

Dessa funktioner finns i OSD-menyn. Adaptive-Sync synkroniserar monitorns uppdateringsfrekvens med grafikkortets för att minska screen tearing. VRB (Visual Response Boost) minskar rörelseoskärpa. Aktivera dem via motsvarande alternativ.

Vad är monitorns strömförbrukning?

Den typiska förbrukningen i drift är 22,0 W. I standby är den 0,45 W och i avstängt läge 0,25 W. Den uppskattade årliga förbrukningen är 39 kWh vid 4 timmars användning per dag.

Vad gör jag om skärmen förblir svart eller visar 'Ingen signal'?

Kontrollera att ström- och signalkablarna är korrekt anslutna. Se till att datorn är påslagen. Prova en annan ingångskälla (HDMI/DP). Om problemet kvarstår, koppla ur monitorn och kontakta en auktoriserad tekniker.

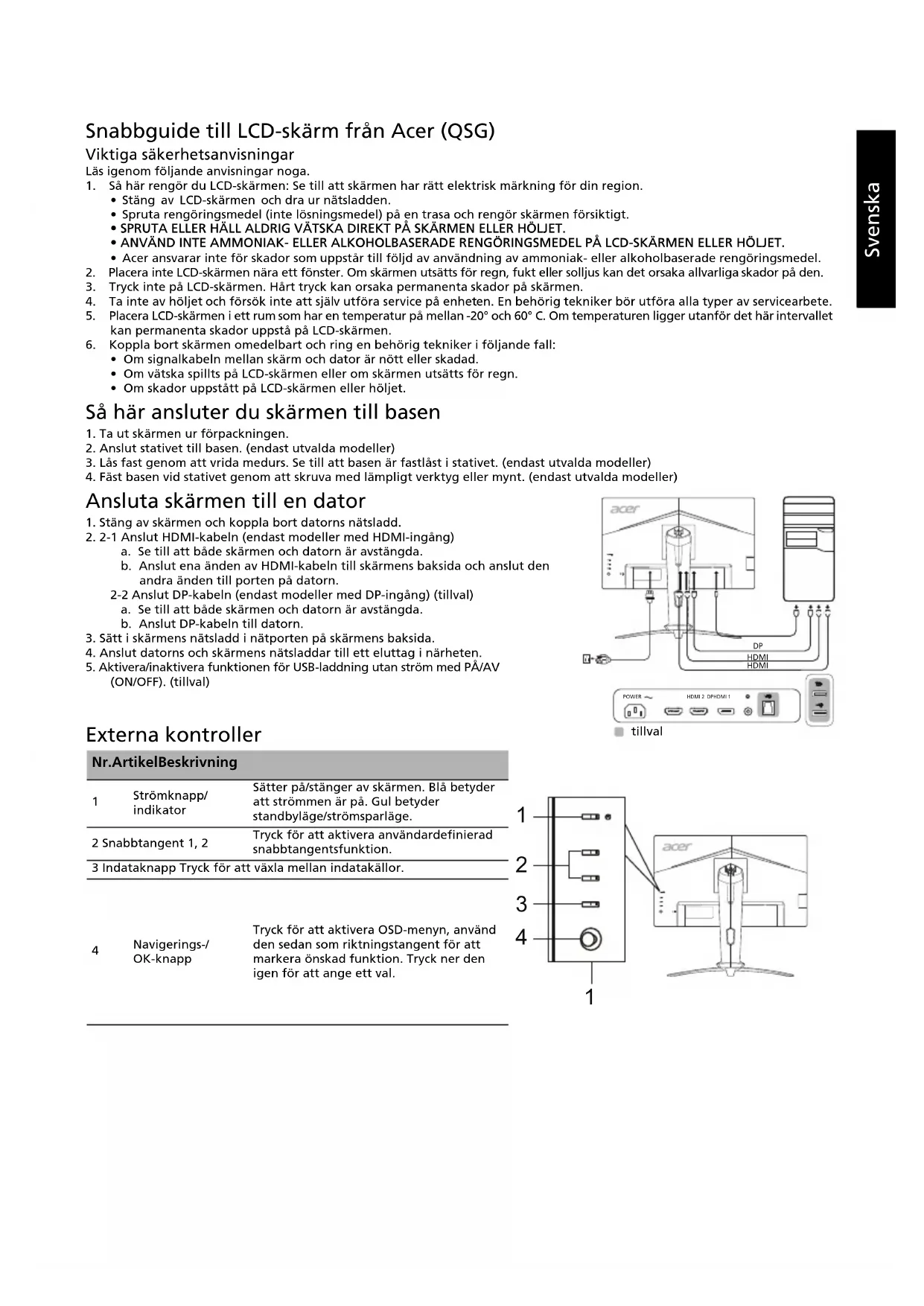

BRUKSANVISNING Predator XB253QGW ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

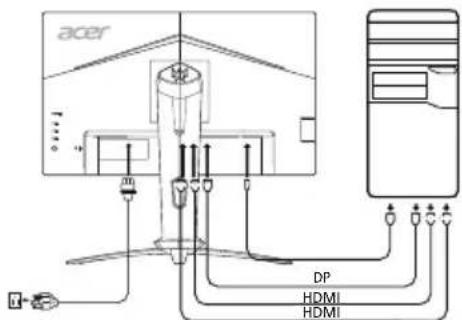

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-2 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
2. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
3. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF). (tillval)

tillval

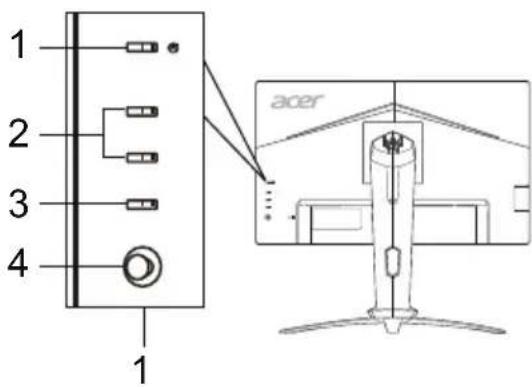

Externa kontroller

Nr./artikelBeskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck För att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck För att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck För att aktivera OSD-menyn, använd den sedan som riktningstangent För att markera önskad Funktion. Tryck ner den对其进行

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 24,5"W (62 cm)
	Pixelavständ 0,283 mm	(H) x 0,280 mm (V)
	Ljusstyrkå	Inbyggt: 400 cd/m2; HDR400-lage: 400 cd/m2
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 1 ms (G till G) / 0,5 ms (G till G, min.)
	Paneltyp In-Plane Switching
	H-frekvens 31 - 308 kHz
	V-frekvens 56 - 280 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 650 MHz
Högsta upplösning		HDMI/DP: 1920 x 1080 vid 240 HzDP: 1920 x 1080 vid 280 Hz (med Överklockning Pâ)
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetsklass B
*Ärlig energiförbrukning 39 (kWh) (för modeller med HDMI-ingäng)
Energieföbrukning(vid 200 cd/m2)	På-läge	22,0 W (typiskt)
	Viloläge	0,45 W (typiskt)
	Av-läge	0,25 W (typiskt)
Ingängskontakt		HDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignalsingäng		HDMI (endast modeller med HDMI-ingäng) (tilval)DP (endast modeller med DP-ingäng) (tilval)
Högtalare		2 W x 2 (endast modeller med ljudingäng) (tilval)
USB		USB 3.0 x 2 (tilval)
Största skärnstorlek		Horisonlett: 543,744 mmVertikalt: 302,616 mm
Strömköllä		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid forvaring: -20° till 60°CFuktighet vid drift: 20 % till 80 %
Mätt		557,79 (B) x 397,84 - 512,84 (H) x 236,27 (D) mm
Vikt (netto)		5,30 kg (netto)
Mekaniska specificationer		Lutninq: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakātlutning på25 grader uppnäs)Vridning: -20° till +20°Höjdjustering: 0 mm till 115 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja
External controller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	LjusstyrkakontrastBlätt ljusFörstärk svartACMHDRSuperskärpaGammaFäretemperaturLagenFäregrundGräskalelge6-axlad färgton6-axlad färegmättnadVolymLjud avÖvervälexAdaptive-SyncUppateringsfrekvensnrVRB
Specificationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.

Överklockning kan leda till flimmer eller andra negativa effekter som kan uppstå på grund av systemkonfigurationen som är ansluten till bildskärmen, och eventuellt också bildskärmens panelspecifikationer. Det kan gå att lösa eller reducera sådana effekter genom att ställa in en lägre uppdateringsfrekvens.
