Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	Predator XB253QGW
Μέγεθος οθόνης	24,5 ίντσες (62 cm)
Τύπος πάνελ	IPS (In-Plane Switching)
Μέγιστη ανάλυση	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP με Over Clock)
Φωτεινότητα	400 cd/m² (εγγενής και λειτουργία HDR400)
Αντίθεση	100 000 000:1 (ACM)
Χρόνος απόκρισης	1 ms (γκρι σε γκρι), 0,5 ms (ελάχ.)
Γωνία θέασης	178° οριζόντια / 178° κάθετα (CR=10)
Ενσωματωμένα ηχεία	2 W x 2 (προαιρετικά)
Υποδοχές	HDMI, DisplayPort, USB 3.0 x 2 (προαιρετικά)
Τροφοδοσία	100-240 V, 50/60 Hz
Κατανάλωση (λειτουργία)	22,0 W (τυπική)
Κατανάλωση (αναμονή)	0,45 W (τυπική)
Διαστάσεις (Π x Υ x Β)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Καθαρό βάρος	5,30 kg
Εργονομικές ρυθμίσεις	Κλίση (-5° έως +25°), περιστροφή (-20° έως +20°), ύψος (0-115 mm), pivot (-90° έως +90°), αφαιρούμενο πόδι
Κύριες λειτουργίες	Φωτεινότητα, αντίθεση, μπλε φως, HDR, Adaptive-Sync, Over Drive, VRB, λειτουργίες παιχνιδιού κ.λπ.
Συντήρηση και καθαρισμός	Καθαρίστε με μαλακό πανί και διάλυμα χωρίς διαλύτη. Μην ψεκάζετε υγρό απευθείας. Μην χρησιμοποιείτε αμμωνία ή αλκοόλ.
Ασφάλεια	Μην εκτίθεται σε βροχή ή υγρασία. Μην ανοίγετε το περίβλημα. Αποσυνδέστε σε περίπτωση ζημιάς.
Επισκευασιμότητα	Επισκευή μόνο από εξουσιοδοτημένο τεχνικό.
Ενεργειακή κλάση	B (ετήσια κατανάλωση 39 kWh)
Πρότυπα	Σύμφωνο με FCC, CE, RoHS, οδηγία ErP

Συχνές ερωτήσεις - Predator XB253QGW ACER

Πώς να εγκαταστήσω τη βάση της οθόνης;

Αφαιρέστε την οθόνη από τη συσκευασία. Στερεώστε το πόδι στη βάση (για ορισμένα μοντέλα) περιστρέφοντας το πόδι δεξιόστροφα. Εξασφαλίστε τη στερέωση σφίγγοντας τη βίδα με την ενσωματωμένη λαβή ή με ένα νόμισμα.

Πώς να συνδέσω την οθόνη σε έναν υπολογιστή;

Απενεργοποιήστε τον υπολογιστή και την οθόνη. Συνδέστε το καλώδιο HDMI ή DisplayPort στο πίσω μέρος της οθόνης και στον υπολογιστή. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης και ενεργοποιήστε και τις δύο συσκευές.

Τι κάνω αν η οθόνη είναι βρώμικη;

Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό με διάλυμα καθαρισμού χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη ή στο περίβλημα. Μην χρησιμοποιείτε προϊόντα με βάση την αμμωνία ή το αλκοόλ.

Πώς ρυθμίζεται το ύψος και η κλίση της οθόνης;

Η οθόνη διαθέτει ρυθμιζόμενη βάση. Για ρύθμιση ύψους, ασκήστε κάθετη πίεση στο πάνω μέρος της οθόνης. Για κλίση, γείρετε απαλά την οθόνη μπροστά ή πίσω σε εύρος -5° έως +25° (25° δυνατή μόνο στην υψηλότερη θέση). Είναι επίσης δυνατή η περιστροφή και η περιστροφή σε άξονα.

Ποιες αναλύσεις και συχνότητες υποστηρίζονται;

Η μέγιστη ανάλυση είναι 1920 x 1080. Σε HDMI, ο ρυθμός ανανέωσης μπορεί να φτάσει τα 240 Hz. Σε DisplayPort, μπορεί να φτάσει 240 Hz και 280 Hz εάν ενεργοποιηθεί η επιλογή Over Clock στο μενού OSD.

Πώς να ενεργοποιήσω το overclocking για 280 Hz;

Στο μενού OSD, μεταβείτε στις ρυθμίσεις ρυθμού ανανέωσης και ενεργοποιήστε την επιλογή 'Over Clock'. Προσοχή: αυτή η λειτουργία μπορεί να προκαλέσει τρεμόπαιγμα ή άλλες ανεπιθύμητες επιδράσεις ανάλογα με τη διαμόρφωση του συστήματος.

Τι σημαίνουν οι ενδεικτικές λυχνίες της οθόνης;

Η λυχνία τροφοδοσίας είναι μπλε όταν η οθόνη είναι αναμμένη και πορτοκαλί όταν βρίσκεται σε λειτουργία αναμονής ή εξοικονόμησης ενέργειας.

Πώς χρησιμοποιώ λειτουργίες παιχνιδιού όπως Adaptive-Sync ή VRB;

Αυτές οι λειτουργίες βρίσκονται στο μενού OSD. Adaptive-Sync συγχρονίζει τον ρυθμό ανανέωσης της οθόνης με την κάρτα γραφικών για μείωση του tearing. VRB (Visual Response Boost) μειώνει το θάμπωμα κίνησης. Ενεργοποιήστε τις μέσω των αντίστοιχων επιλογών.

Ποια είναι η κατανάλωση ενέργειας της οθόνης;

Η τυπική κατανάλωση σε λειτουργία είναι 22,0 W. Σε αναμονή είναι 0,45 W και σε απενεργοποίηση 0,25 W. Η εκτιμώμενη ετήσια κατανάλωση είναι 39 kWh για χρήση 4 ωρών την ημέρα.

Τι κάνω αν η οθόνη παραμένει μαύρη ή εμφανίζει 'Χωρίς σήμα';

Ελέγξτε ότι τα καλώδια τροφοδοσίας και σήματος είναι σωστά συνδεδεμένα. Βεβαιωθείτε ότι ο υπολογιστής είναι αναμμένος. Δοκιμάστε άλλη πηγή εισόδου (HDMI/DP). Εάν το πρόβλημα παραμένει, αποσυνδέστε την οθόνη και επικοινωνήστε με εξουσιοδοτημένο τεχνικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Predator XB253QGW ACER

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ ΑΠΕΥΘΕΙΑΣ ΣΤΗΝ ΟΘΟΝΗ Η ΣΤΗ ΘΗΚΗ.
4. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
5. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
6. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει ζημιά στην οθόνη.
7. Μην απαιτείτε το καύσιμο και μην επιχειείτε να εκτελέσετε εργασίες συντήρησης σε οικιακές συσκευές. Ο εργάτης συντήρησης οιασδήποτε φύσεως πρέπει να εκλούεται από το εξουσιοδοτημένο τεχνικό.
8. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
9. Ανοίξτε τον οδηγό και καλώς εσοδιάστε τον τεχνικό, ευπροσώπως από απόλυτες απόλυτες απολύσεις αυξήσεις

Το καλώδιο ή το προϊόν δεν έχει υποστεί ζημιά ή δεν έχει υποστεί φθορά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε στη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσαρτήστε την οθόνη στη βάση.

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Πιέστε το στόμιο στο βάθος. (ή επιλέξτε το)
3. Περιόρισε το εξάρτημα για να ασφαλίσει. Βεβαιώσου ότι ο δίσκος έχει ασφαλίσει πριν το στηρίξεις. (Επαναλαμβανόμενα)
4. Αφαιρείτε τη βάση ή το ούτο από το πράγμα, περιστρέφοντάς τη διά αμετακλήτου γραμμής ή ενός καταλλήλου κέρματος. (εξ τινεγένα ούστε)

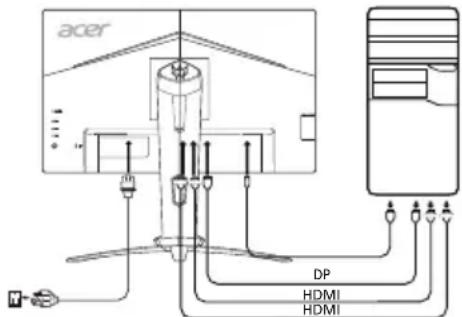

Σύνδεση της οθόνης στον υπολογιστή

1. ΑΤΕΒΕργοτοϊνότα την ούν και απομυνδέστε το καλώδιο προφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το ένα άκρο του καλωδίου HDMI στην υποδοχή της οθόνης και συνδέστε το άλλο άκρο στην υποδοχή του υπολογιστή.

2-2 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στην υποδοχή τροφοδοσίας στο πίσω μέρος της οθόνης.
2. Συμβουλές τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης είναι κοντύτερα από το ηλεκτρικό ρεύμα.
3. Επιλέξτε ενεργοποίηση/απενεργοποίηση για τη φόρτιση USB σε κατάσταση διακοπής λειτουργίας για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία φόρτισης USB σε κατάσταση διακοπής λειτουργίας. (Προαιρετικό)

Τροποποιητικό

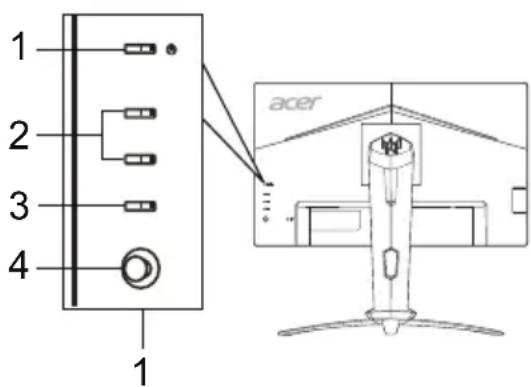

Εξωτερικά στοιχεία ελέγχου

Αρ. Στοιχείο Περιγραφή

1	Kouμπi/ενδειξηλειουργίας	Ενεργοτοιει/ατενεργοτοιει ηγν Θθόνη. To μιπλεχρωμα Ανιθεδικυέι τροφοδοσια Με ρεύμα. To πιρτοκαλι χρωμα Ανιθεδικυέι λειουργία αναμονής/εξοικονόμησις ενεργειας.
2	Πλήκτρο 1, 2kouμπiά	Παπότε γίανα ενεργοτοιησετη ηλειουργία Πλήκτρων καθορισμενων αἰτό το χρηστη.
3	Κουμπi εἰσόδου	Παπότε γία εναλλαγή μεταξύ των πηγών εἰσόδου.
4	Kouμπiπερίŋγησης/OK	Παπότε γίανα ενεργοτοιησετο Μενού OSD. Ση συνέχεια, μπορείτενα το χρησιμοτοίειως Πλήκτρο kατεύθυνας γίανα επισημαίνετε κάθε φρός τη λειουργία ποῦ θέλετε. Παπότεξανά γίανα επιλέξετε μία λειουργία.

Κανόνες και προϋποθέσεις ασφάλειας

Εισαγωγή στην FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακές εγκαταστάσεις. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκληθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή επανατοποθετήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Από την παρούσα, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Είσοδος:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την πιέζετε.

Είσοδος: Ομοαξονικά καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Είσοδος: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Αξιοσημείωτη είναι ότι η χρήση μη πιστοποιημένων περιφερειακών είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφώνου και τηλεόρασης.

Η αλλαγή ή τροποποίηση του δεν έχει εγκριθεί από τον κατασκευαστή. Ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τη λειτουργία αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλούν ανεπιθύμητη λειτουργία.

Εισαγωγή: Καναδοί Κανόνες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθóvη LCD	Σιστημα συβγησης	'Εγχρωμη σθόνη LCD TFT
	Μέγεθος 24,5"W (62 cm)
	Βήμα pixel	0,283 mm (O) x 0,280 mm (K)
	Φωτεινότητa	Eγγενής: 400 cd/m2, Μειουργία HDR400: 400 cd/m2
	Avriδεηη	100000000:1 μέγ. (ACM)
	Γινία προβαλής	178° (O) 178° (K) (CR = 10)
	Xρόνος απόκρισης	1 ms (G σε G) / 0,5 ms (G σε G, Ελάχιστο)
	Τύτος πάνελ	Τεχνολούγia In-Plane Switching
	Ορίζόντια συχόντητa	31 - 308 kHz
	Κατακόμηρη συχόντητa	56 - 280 Hz
Xρύματα οθόνης		16,7 Εκατομμίρία
Συχόντητα κουκλίψων 650 MHz
Μέγιση αναλυση		HDMI/DP: 1920 x 1080 @ 240 Hz DP: 1920 x 1080 @ 280 Hz (otav η λειουργία Μερχρονιμός εἶναι Evεργ.)
TOTοθέτηρη και ἀμεη λειουργία	VESA DDCCI/DDC2B
Κλάση ευρεγιακής ατοδόσης	B
* Ετήσια καταναλυηη ευρεγίας	39 (kWh) (γία μοντέλο εἰσόδόν HDMI)
Kαταναλυη μεύματος (στα 200 nits)	Λειουργία ευρογιαλόης	22,0 W (τιμική)
	Λειουργία αναμούνις	0,45 W (τιμική)
	Λειουργία ατενεργομιλόης	0,25 W (τιμική)
Yπθόθηξ εἰσόδου		HDMI (μόνο μοντέλο εἰσόδόν HDMI) DP (μόνο μοντέλο εἰσόδόν DP)
Σημα βίντεο εἰσόδου		HDMI (μόνο μοντέλο εἰσόδόν HDMI) (προαίρεικό) DP (μόνο μοντέλο εἰσόδόν DP) (προαίρεικό)
Hεία	2 W x 2 (μόνο μοντέλο εἰσόδόν έχου) (προαίρεικό)	USB 3.0 x 2 (προαίρεικό)
USB		Opiçόντια: 543,744 mm Kataκόρμηρη: 302,616 mm
Μέγιστο μεύεθος Θεόνης		100-240 V, 50/60 Hz
Πηγή Αγχος		Θερμοκραίαλειουργίας: 0° εύς 40 °C Θερμοκραίαλατοθηκειας: -20° εύς 60 °C Yγασαλειουργίας: 20% εύς 80%
Περβαλλοντία ζητήματα		557,79 (Π) x 397,84 - 512,84 (Y) x 236,27 (B) mm
Διαστάσεις		5,30 kg (καβαρό)
Προδιαραφές μηχανισμό		Kλίŋ: -5° εύς +25° (μόνο στο έυηλότηρο σημείο μτρορύν vα προφερθόνιν 25 μοίρες κλίης γία τη γυλίανινανιωνιας Περιαρρόν: -20° εύς +20° Pθυβμία Μιουας: 0 mm εύς 115 mm Περιαρρόν: -90° εύς +90° Ατιοτιμενην βααη; Nai
Εξωτερικά στοιχεία ελεύχου
Εξωτερικά στοιχεία ελεύχου	Διακόπηζκουμπία	Kouμπίλειουργίας Πλίκτο 1 Πλίκτο 2
	Διακόπηζκουμπία	Φωτεινόπητa Avriδεηη Mπλε φως Eviαχούη μαύρων περίαχων ACM HDR Εξαρετίκη ευκρίνεια Γάμα Θερμοκραία χρματος Λειουργίες Xώρος χρματος Λειουργία κλίμακας γκρί Atτόχρωπε 6 αδόνων Kρερμοίς 6 αδόνων Ενταση ήχου Σιλαση Yπθερδίγηη Adaptive-Sync Pθυβίς ανανεωνης VRB	Φωτειαργία Λαβαργίας Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργί α Λαβαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επειαργία Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες Επεβαβαρες

Βρείτε τα εγχειρίδια και την λοιπή τεκμηρίωση για το προϊόν Acer στην ιστοσελίδα υποστήριξης της Acer. * Η εκτιμώμενη ενεργειακή κατανάλωση υπολογίζεται βάσει της τυπικής κατανάλωσης ρεύματος 4 ωρών ανά ημέρα, 365 ημέρες ετησίως.

Η λειτουργία overclock ενδέχεται να προκαλέσει βλάβη ή άλλα ανεπιθύμητα αποτελέσματα που μπορεί να προέρχονται από διαφορετικά στοιχεία του συστήματος που είναι συνδεδεμένα στην οθόνη και θάλαμος, επιπροσθέτως, από τις προδιαγραφές της οθόνης. Μπορεί να είναι δυνατή η επίλυση ή η μείωση αυτών των θεμάτων καθιστώντας χαμηλότερο ρυθμό ανανέωσης.
