Predator XB253QGW - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	Predator XB253QGW
Veľkosť obrazovky	24,5 palca (62 cm)
Typ panelu	IPS (In-Plane Switching)
Maximálne rozlíšenie	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP s Over Clock)
Jas	400 cd/m² (natívny a režim HDR400)
Kontrast	100 000 000:1 (ACM)
Odozva	1 ms (sivá na sivú), 0,5 ms (min)
Pozorovací uhol	178° horizontálne / 178° vertikálne (CR=10)
Integrované reproduktory	2 W x 2 (voliteľné)
Konektory	HDMI, DisplayPort, USB 3.0 x 2 (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba (zapnuté)	22,0 W (typická)
Spotreba (pohotovostný režim)	0,45 W (typická)
Rozmery (Š x V x H)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Hmotnosť netto	5,30 kg
Ergonomické nastavenia	Naklonenie (-5° až +25°), rotácia (-20° až +20°), výška (0-115 mm), pivot (-90° až +90°), odnímateľná noha
Hlavné funkcie	Jas, kontrast, modré svetlo, HDR, Adaptive-Sync, Over Drive, VRB, herné režimy, atď.
Údržba a čistenie	Čistite jemnou handričkou a roztokom bez rozpúšťadiel. Nenasýtajte kvapalinu priamo. Nepoužívajte čpavok ani alkohol.
Bezpečnosť	Nevystavujte dažďu ani vlhkosti. Neotvárajte kryt. V prípade poškodenia odpojte.
Opraviteľnosť	Opravu vykonáva iba autorizovaný technik.
Energetická trieda	B (ročná spotreba 39 kWh)
Normy	Vyhovuje FCC, CE, RoHS, smernica ErP

Často kladené otázky - Predator XB253QGW ACER

Ako nainštalovať stojan monitora?

Vyberte monitor z obalu. Upevnite nohu na stojan (pri niektorých modeloch) otáčaním nohy v smere hodinových ručičiek. Zaistite upevnenie dotiahnutím skrutky pomocou integrovanej jazýčka alebo mince.

Ako pripojiť monitor k počítaču?

Vypnite počítač a monitor. Pripojte kábel HDMI alebo DisplayPort k zadnej strane monitora a k počítaču. Pripojte napájací kábel monitora a zapnite obe zariadenia.

Čo robiť, ak je obrazovka špinavá?

Použite jemnú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte tekutinu priamo na obrazovku alebo kryt. Nepoužívajte výrobky obsahujúce čpavok alebo alkohol.

Ako nastaviť výšku a naklonenie monitora?

Monitor je vybavený nastaviteľným stojanom. Na nastavenie výšky vyvíjajte vertikálny tlak na hornú časť monitora. Na naklonenie jemne nakloňte obrazovku dopredu alebo dozadu v rozsahu -5° až +25° (25° je možné iba v najvyššej polohe). Je možná aj rotácia a pivot.

Aké sú podporované rozlíšenia a frekvencie?

Maximálne rozlíšenie je 1920 x 1080. Pri HDMI môže obnovovacia frekvencia dosiahnuť 240 Hz. Pri DisplayPort môže dosiahnuť 240 Hz a 280 Hz, ak je v ponuke OSD aktivovaná možnosť Over Clock.

Ako aktivovať pretaktovanie na dosiahnutie 280 Hz?

V ponuke OSD prejdite do nastavení obnovovacej frekvencie a aktivujte možnosť 'Over Clock'. Upozornenie: táto funkcia môže spôsobiť blikanie alebo iné nežiaduce účinky v závislosti od konfigurácie systému.

Čo znamenajú kontrolky na monitore?

Kontrolka napájania je modrá, keď je monitor zapnutý, a oranžová, keď je v pohotovostnom režime alebo režime úspory energie.

Ako používať herné funkcie ako Adaptive-Sync alebo VRB?

Tieto funkcie nájdete v ponuke OSD. Adaptive-Sync synchronizuje obnovovaciu frekvenciu monitora s grafickou kartou na zníženie trhania obrazu. VRB (Visual Response Boost) znižuje rozmazanie pohybu. Aktivujte ich prostredníctvom príslušných možností.

Aká je spotreba energie monitora?

Typická spotreba pri prevádzke je 22,0 W. V pohotovostnom režime je 0,45 W a v vypnutom stave 0,25 W. Odhadovaná ročná spotreba je 39 kWh pri používaní 4 hodiny denne.

Čo robiť, ak obrazovka zostane čierna alebo zobrazuje 'Žiadny signál'?

Skontrolujte, či sú napájacie a signálne káble správne zapojené. Uistite sa, že počítač je zapnutý. Skúste iný vstupný zdroj (HDMI/DP). Ak problém pretrváva, odpojte monitor a kontaktujte autorizovaného technika.

NÁVOD NA OBSLUHU Predator XB253QGW ACER

Upevnenie monitora k základni

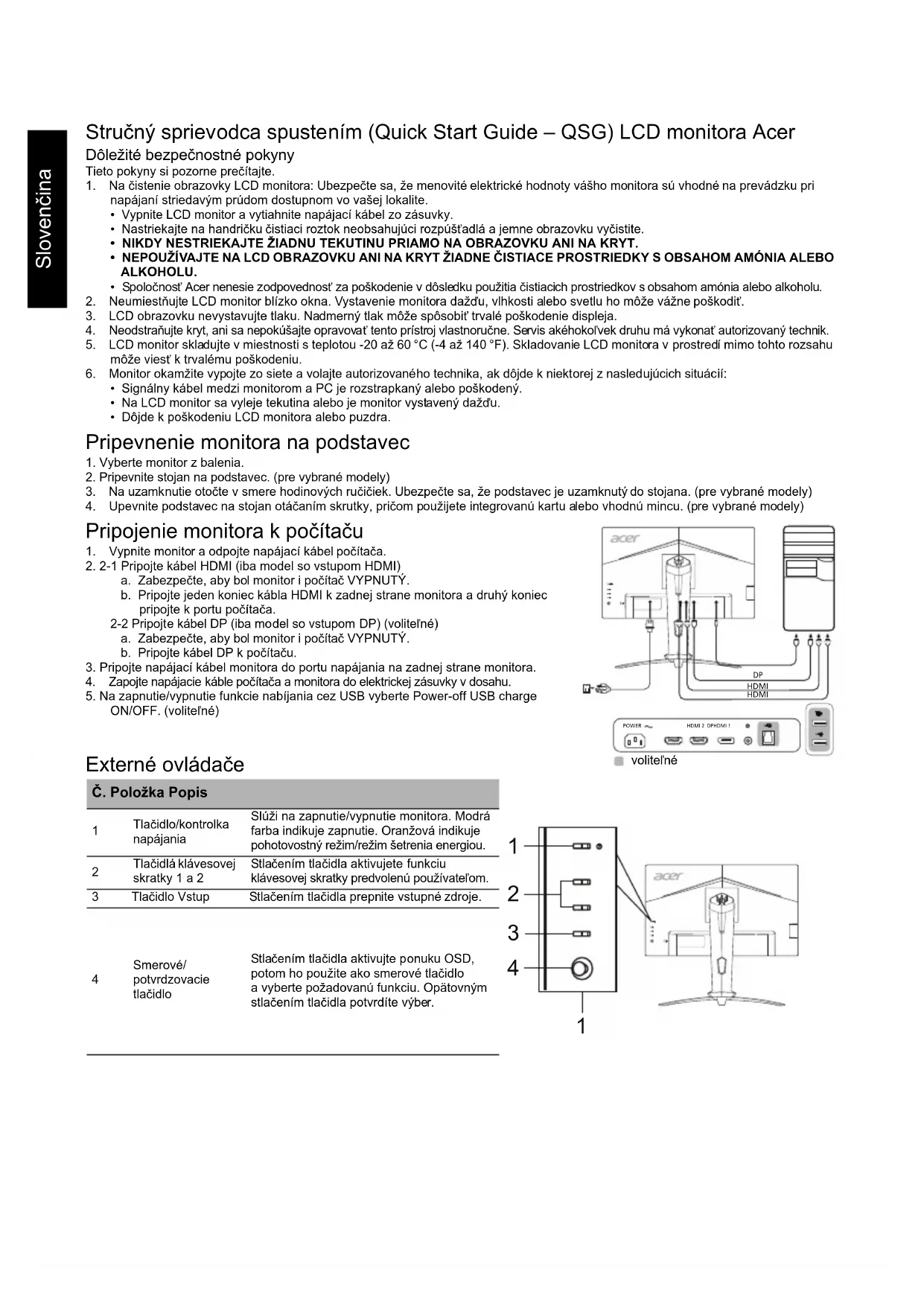

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60°C (-4 až 140°F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

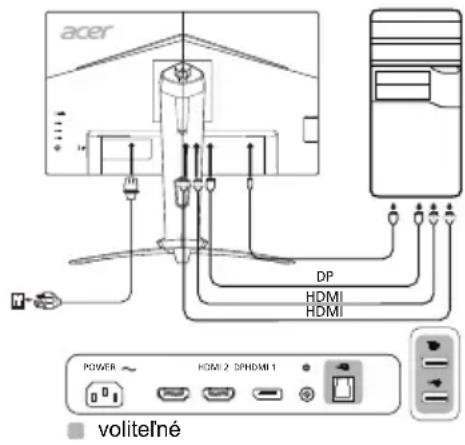

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP) (voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
3. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF. (voliteľné)

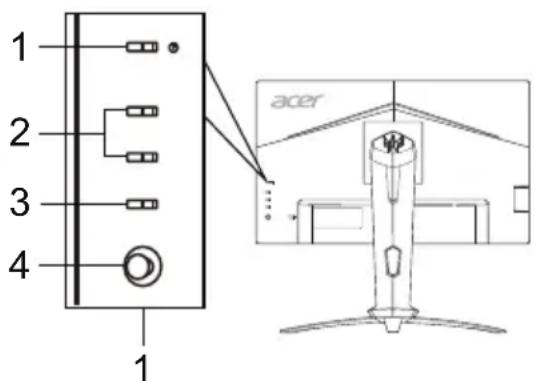

Externé ovládače

C. Pložka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlácidla aktivujete funkciu klávesovej skratky predvolenú používatelom.
3	Tlačidlo Vstup	Stlačením tlácidla prepnite vstupné zdroje.
4	Smeróv/ potvržovacie tlácidlo	Stlačením tlácidla aktivujte ponuku OSD, potom ho použite ako smerové tlácidlo a vyberte požadovanú funkciu. Opátovnám stlačením tlácidla potvrdîte vyber.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

SPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFI	LCD
	Velfkost'	24,5"W (62 cm)
	Rozstup bodov 0,283 mm	H) x 0,280 mm (V)
	Jas	Nativne: 400 cd/m2; režim HDR400: 400 cd/m2
	Krontrast 10000000:1 Max	(ACM)
	Pozorovacú uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 1 ms (G ku G) / 0,5 ms (G ku G, min.)
	Typ panela IPS
	Horizontána frekvencia 31	- 308 kHz
	Vertíkalna frekvencia 56 - 280 Hz
Farby displeja 16,7 milliona
Max. obnovovacia frekvencia bodov 650 MHz
Maximálne Rozlügenie		HDMI/DP: 1920 x 1080 pri 240 HzDP: 1920 x 1080 pri 280 Hz (s funkciou Pletaktovanie na možnosti Zapnú')
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti B
*Ročná spotreba energia		39 (kWh) (pre model so vystupom HDMI)
Spotreba energia(pri 200 nitov)	Režim zapnutia	22,0 W (charakteristicky)
	Režim spànku 0,45 W (charakteristicky)
	Režim vypnutia	0,25 W (charakteristicky)
Vstrupý konektor		HDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstrupý signál videa		HDMI (iba model so vystupom HDMI) (volitefné)DP (iba model so vystupom DP) (volitefné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitefné)
USB		USB 3.0 x 2 (volitelné)
Maximálna veftkost' obrazovky		Horizontáne: 543,744 mmVertíkalne: 302,616 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CTepradová vinkost: 20 % až 80 %
Rozmery		557,79 (s) x 397,84 ~ 512,84 (v) x 236,27 (h) mm
Hmotnost' (netto)		5,30 kg (netto)
Špecifikácie mechanizmu		Vyklpenie: -5" až +25" (iba v majlyvšom bode možno ponúknut' 25 stipůnov zaklopenia pre uhol eleváce)Otáčanie: -20" až +20"Nastaveny výško: 0 mm až 115 mmVyklápanie: -90" až +90°Odpojitevný stojan: ÅnO
Vonkajšie ovládače	Prepínač/Tlačidlá	Tlačidlo zapnutiaTlačidlo klávesovej skratky 1Tlačidlo klávesovej skralky 2
	Funkcie	JasKontrastModré svetloZvýraznenie ČierneyACMHDRZvýşená ostrost'GamaTeplota fariebrežimePriestor fariebrežim odtriefov sivej6-osový odtrieñ6-osová sýtost'Hlasitost'Slmit'PretaktovanieAdaptive-SyncHodnota obnovovacej frekvencieVRB
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.

Pretaktovanie môže spôsobiť blikanie alebo iné nepriaznivé efekty, ktoré môžu pochádzať z celkovej konfigurácie systému pripojeného k displeju, prípadne z technických parametrov obrazovky displeja. Tieto efekty možno vyriešiť nastavením nižšej obnovovacej frekvencie.
