Tip produs	Monitor LCD
Marcă	Acer
Model	Predator XB253QGW
Dimensiune ecran	24,5 inci (62 cm)
Tip panou	IPS (In-Plane Switching)
Rezoluție maximă	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP cu Over Clock)
Luminozitate	400 cd/m² (nativ și mod HDR400)
Contrast	100 000 000:1 (ACM)
Timp de răspuns	1 ms (gri la gri), 0,5 ms (min)
Unghi de vizualizare	178° orizontal / 178° vertical (CR=10)
Difuzoare integrate	2 W x 2 (opțional)
Conectoare	HDMI, DisplayPort, USB 3.0 x 2 (opțional)
Alimentare	100-240 V, 50/60 Hz
Consum (funcționare)	22,0 W (tipic)
Consum (standby)	0,45 W (tipic)
Dimensiuni (L x Î x A)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Greutate netă	5,30 kg
Reglaje ergonomice	Înclinare (-5° la +25°), rotire (-20° la +20°), înălțime (0-115 mm), pivotare (-90° la +90°), suport detașabil
Funcții principale	Luminozitate, contrast, lumină albastră, HDR, Adaptive-Sync, Over Drive, VRB, moduri de joc, etc.
Întreținere și curățare	Curățați cu o cârpă moale și soluție fără solvent. Nu pulverizați lichid direct. Nu utilizați amoniac sau alcool.
Siguranță	Nu expuneți la ploaie sau umiditate. Nu deschideți carcasa. Deconectați în caz de deteriorare.
Reparabilitate	Reparare doar de către un tehnician autorizat.
Clasă energetică	B (consum anual 39 kWh)
Standarde	Conform FCC, CE, RoHS, directiva ErP

Întrebări frecvente - Predator XB253QGW ACER

Cum se instalează suportul monitorului?

Scoateți monitorul din ambalaj. Fixați piciorul pe suport (pentru unele modele) rotind piciorul în sensul acelor de ceas. Asigurați fixarea strângând șurubul cu ajutorul clapetei integrate sau a unei monede.

Cum se conectează monitorul la un calculator?

Opriți calculatorul și monitorul. Conectați cablul HDMI sau DisplayPort în spatele monitorului și la calculator. Conectați cablul de alimentare al monitorului și porniți ambele dispozitive.

Ce trebuie făcut dacă ecranul este murdar?

Utilizați o cârpă moale ușor umedă cu o soluție de curățare fără solvent. Nu pulverizați niciodată lichid direct pe ecran sau carcasă. Nu utilizați produse pe bază de amoniac sau alcool.

Cum se reglează înălțimea și înclinarea monitorului?

Monitorul este echipat cu un suport ajustabil. Pentru a regla înălțimea, aplicați o presiune verticală pe partea de sus a monitorului. Pentru înclinare, înclinați ușor ecranul înainte sau înapoi într-un interval de -5° la +25° (25° posibil doar în poziția cea mai înaltă). Rotirea și pivotarea sunt de asemenea posibile.

Care sunt rezoluțiile și frecvențele suportate?

Rezoluția maximă este 1920 x 1080. În HDMI, frecvența de reîmprospătare poate atinge 240 Hz. În DisplayPort, poate atinge 240 Hz și 280 Hz dacă opțiunea Over Clock este activată în meniul OSD.

Cum se activează overclocking-ul pentru a obține 280 Hz?

În meniul OSD, navigați către setările de frecvență de reîmprospătare și activați opțiunea 'Over Clock'. Atenție, această funcție poate provoca pâlpâiri sau alte efecte nedorite în funcție de configurația sistemului.

Ce înseamnă indicatoarele luminoase ale monitorului?

Indicatorul de alimentare este albastru când monitorul este pornit și portocaliu când este în modul standby sau economisire energie.

Cum se utilizează funcțiile de joc precum Adaptive-Sync sau VRB?

Aceste funcții se găsesc în meniul OSD. Adaptive-Sync sincronizează rata de reîmprospătare a monitorului cu cea a plăcii grafice pentru a reduce ruperile de imagine. VRB (Visual Response Boost) reduce neclaritatea mișcării. Activați-le prin opțiunile corespunzătoare.

Care este consumul electric al monitorului?

Consumul tipic în funcționare este de 22,0 W. În standby, este de 0,45 W și în oprire de 0,25 W. Consumul anual estimat este de 39 kWh pentru o utilizare de 4 ore pe zi.

Ce trebuie făcut dacă ecranul rămâne negru sau afișează 'Fără semnal'?

Verificați dacă cablurile de alimentare și de semnal sunt conectate corect. Asigurați-vă că calculatorul este pornit. Încercați o altă sursă de intrare (HDMI/DP). Dacă problema persistă, deconectați monitorul și contactați un tehnician autorizat.

MANUAL DE UTILIZARE Predator XB253QGW ACER

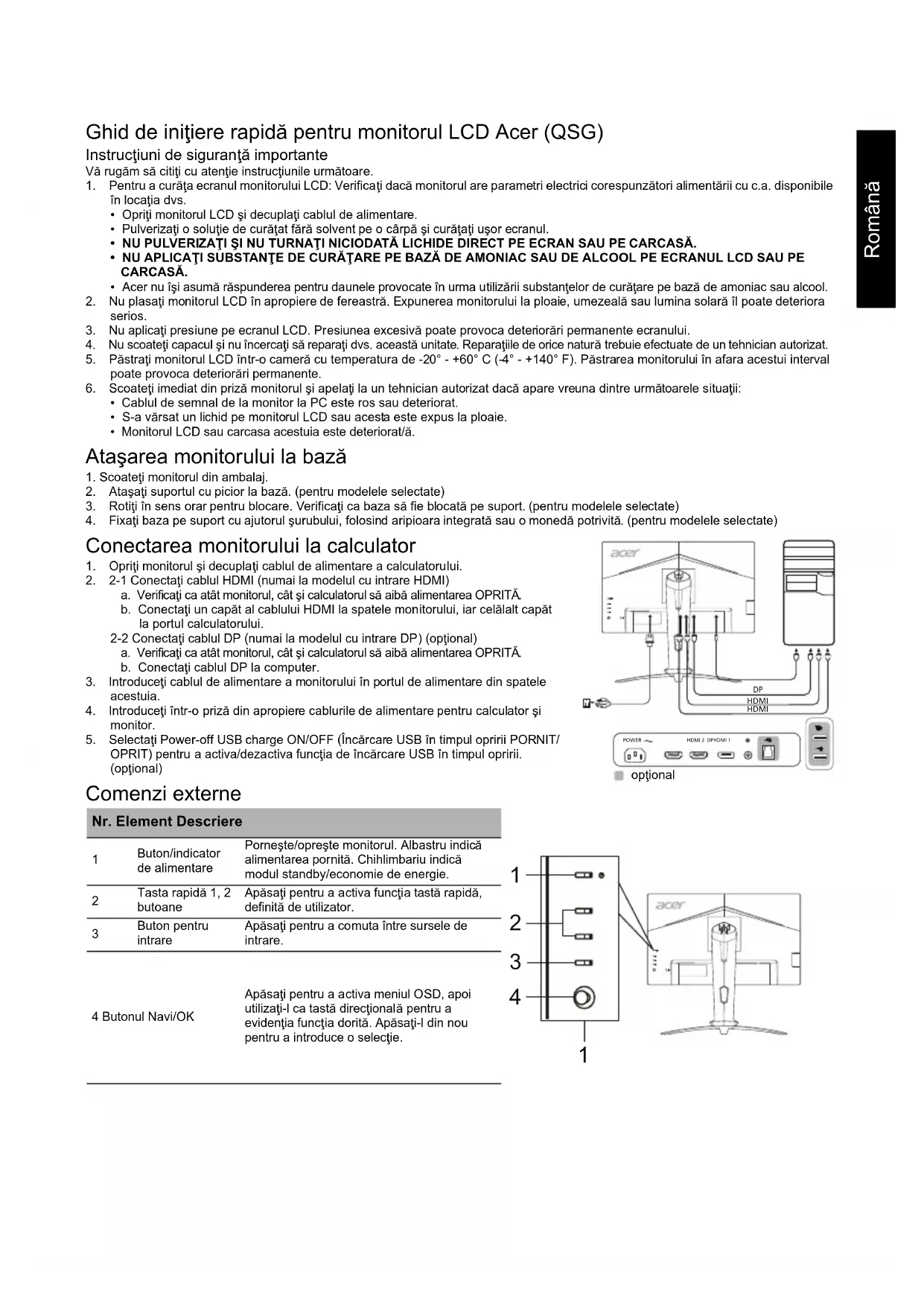

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° - +60°C (-4° - +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

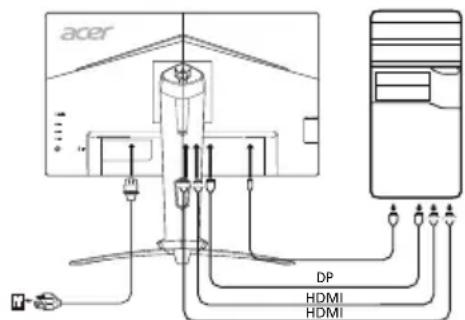

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-2 Conectați cablul DP (numai la modelul cu intrare DP) (opțional)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
2. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
3. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

opțional

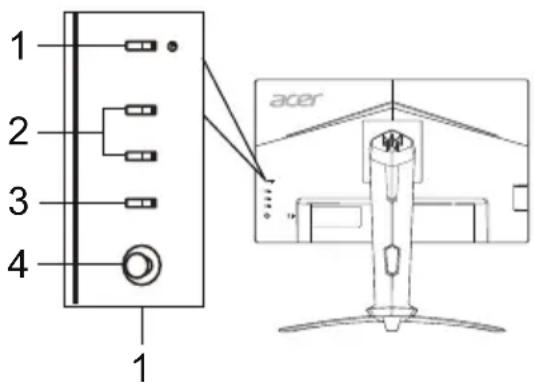

Comenzi externe

1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornță. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activă functță tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activă meniul OSD, apoi utilizatl-1 ca tastă directională pentru a evidenția functță dorită. Apăsași-1 din nou pentru a introduce o selecție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24,5"W (62 cm)
	Pas pixeli 0,283 mm (H) x 0,280 mm (V)
	Luminozitàrate	Nativ: 400 cd/m2, modul HDR400: 400 cd/m2
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualizarè 178° (H) 178° (V) (CR=10)
	Timp de raspuns 1 ms (G - G) / 0,5 ms (G - G, min.)
	Tip panou In-Plane Swatching - IPS
	Frecventa èrizontà	31 - 308 kHz
	Frecventa verticalà	56 - 280 Hz
Culori affièrate 16,7 Milianoane
Frecventa de ceas 650 MHz
Rezolutiè maximă		HDMI/DP: 1920 x 1080 la 240 HzDP: 1920 x 1080 la 280 Hz (Cu Over Clock setat pe Pornit)
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficiência energetica		B
*Consum anual de energia 39 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbità (la 200 nits)	Modul Pornit	22,0 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,25 W (tipic)
Conector de intrare		HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 2 (optional)
Dimensiune maximă ecran		Orontală: 543,744 mmVerticala: 302,616 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerazioni privind mediol		Temp. de funzioniare: 0 ° - 40 °CTemp. de depositare: -20 ° - 60 °CMuiditate in timpul funzioniari: 20% - 80%
Dimensiuni		557,79 (I) x 397,84 ~ 512,84 (h) x 236,27 (a) mm
Masa (netà)		5,30 kg (net)
Specificați privind mecanismul		Încilnare: -5° - +25° (Numai Înc punctul cel mai Încalt unghiuł de ridicare poate fi de 25 grade Încinare)Rotire: -20° - +20°Reglarea ònăltimi: 0 mm - 115 mmPivotare: -90° - +90°Suport cu picior detaşabilit: Da
Comenzi exteme	Comutator/butoane	Buton de alimentareTastla rapidă 1Tastla rapidă 2IntrareMeniu/Navi/OK
	Functii	LuminozitàrateContrastLumina albastrAmplicare negruACMHDRCLaritate superioaragGamāTemperatură culoareModuriPaleta de cuiRocurtoni de gRNuante pe 6 axesaturaje pe 6 axeVolumFară sunetOver DriveAdaptive-SyncFrecventa reîmprospătareVRBLeşire
Specificațile variază in funçțe de model și/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.

Supratactarea poate cauza pâlpâirea ecranului și alte efecte adverse care pot deriva din configurația totală a sistemului conectat la ecran și, eventual, din specificațiile panoului ecranului. Aceste efecte pot fi eliminate sau reduse setând o rată de reîmprospătare mai redusă.
