Predator XB253QGW - Monitor ACER - Ingyenes használati útmutató

Terméktípus	LCD monitor
Márka	Acer
Modell	Predator XB253QGW
Képernyőméret	24,5 hüvelyk (62 cm)
Panel típusa	IPS (In-Plane Switching)
Maximális felbontás	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP Over Clock-kal)
Fényerő	400 cd/m² (natív és HDR400 mód)
Kontraszt	100 000 000:1 (ACM)
Válaszidő	1 ms (szürkétől szürkéig), 0,5 ms (min)
Látószög	178° vízszintes / 178° függőleges (CR=10)
Beépített hangszórók	2 W x 2 (opcionális)
Csatlakozók	HDMI, DisplayPort, USB 3.0 x 2 (opcionális)
Tápellátás	100-240 V, 50/60 Hz
Fogyasztás (üzem)	22,0 W (tipikus)
Fogyasztás (készenlét)	0,45 W (tipikus)
Méretek (SZ x M x Mé)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Nettó tömeg	5,30 kg
Ergonomikus beállítások	Döntés (-5° és +25° között), forgatás (-20° és +20° között), magasság (0-115 mm), elforgatás (-90° és +90° között), eltávolítható talp
Fő funkciók	Fényerő, kontraszt, kék fény, HDR, Adaptive-Sync, Over Drive, VRB, játékmódok stb.
Karbantartás és tisztítás	Puha ruhával és oldószermentes oldattal tisztítsa. Ne permetlen folyadékot közvetlenül a képernyőre. Ne használjon ammóniát vagy alkoholt.
Biztonság	Ne tegye ki esőnek vagy nedvességnek. Ne nyissa ki a házat. Sérülés esetén húzza ki a csatlakozót.
Javíthatóság	Csak engedélyezett szakember javíthatja.
Energiaosztály	B (éves fogyasztás 39 kWh)
Szabványok	Megfelel az FCC, CE, RoHS, ErP irányelvnek

Gyakran ismételt kérdések - Predator XB253QGW ACER

Hogyan szereljem fel a monitor talpát?

Vegye ki a monitort a csomagolásból. Rögzítse a lábat a talpra (egyes modelleknél) a láb óramutató járásával megegyező irányba forgatásával. Biztosítsa a rögzítést a csavar meghúzásával a beépített fül vagy egy érme segítségével.

Hogyan csatlakoztassam a monitort a számítógéphez?

Kapcsolja ki a számítógépet és a monitort. Csatlakoztassa a HDMI vagy DisplayPort kábelt a monitor hátuljához és a számítógéphez. Csatlakoztassa a monitor tápkábelét, majd kapcsolja be mindkét eszközt.

Mi a teendő, ha a képernyő piszkos?

Használjon enyhén megnedvesített puha ruhát oldószermentes tisztítószerrel. Soha ne permet folyadékot közvetlenül a képernyőre vagy a házra. Ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan állítsam be a monitor magasságát és dőlésszögét?

A monitor állítható támasztékkal rendelkezik. A magasság beállításához függőleges nyomást gyakoroljon a monitor tetejére. A döntéshez óvatosan döntse előre vagy hátra a képernyőt -5° és +25° között (25° csak a legmagasabb pozícióban lehetséges). A forgatás és az elforgatás is lehetséges.

Milyen felbontások és frekvenciák támogatottak?

A maximális felbontás 1920 x 1080. HDMI-n a frissítési frekvencia elérheti a 240 Hz-et. DisplayPorton elérheti a 240 Hz-et és 280 Hz-et, ha az Over Clock opció aktiválva van az OSD menüben.

Hogyan aktiváljam a túlhajtást a 280 Hz eléréséhez?

Az OSD menüben lépjen a frissítési frekvencia beállításokhoz, és aktiválja az 'Over Clock' opciót. Figyelem, ez a funkció villogást vagy más nemkívánatos hatásokat okozhat a rendszerkonfigurációtól függően.

Mit jelentenek a monitor jelzőfényei?

A tápellátás jelzőfénye kék, ha a monitor be van kapcsolva, és narancssárga, ha készenléti vagy energiatakarékos módban van.

Hogyan használjam a játékfunkciókat, mint az Adaptive-Sync vagy VRB?

Ezek a funkciók az OSD menüben találhatók. Az Adaptive-Sync szinkronizálja a monitor frissítési gyakoriságát a grafikus kártyáéval a képtörés csökkentése érdekében. A VRB (Visual Response Boost) csökkenti a mozgáselmosódást. Aktiválja őket a megfelelő opciókon keresztül.

Mekkora a monitor energiafogyasztása?

A tipikus fogyasztás üzem közben 22,0 W. Készenlétben 0,45 W, kikapcsolt állapotban 0,25 W. A becsült éves fogyasztás 39 kWh napi 4 órás használat mellett.

Mi a teendő, ha a képernyő fekete marad vagy 'Nincs jel' felirat jelenik meg?

Ellenőrizze, hogy a táp- és jelkábelek megfelelően vannak-e csatlakoztatva. Győződjön meg arról, hogy a számítógép be van kapcsolva. Próbáljon ki egy másik bemeneti forrást (HDMI/DP). Ha a probléma továbbra is fennáll, húzza ki a monitort, és lépjen kapcsolatba egy engedélyezett szakemberrel.

HASZNÁLATI ÚTMUTATÓ Predator XB253QGW ACER

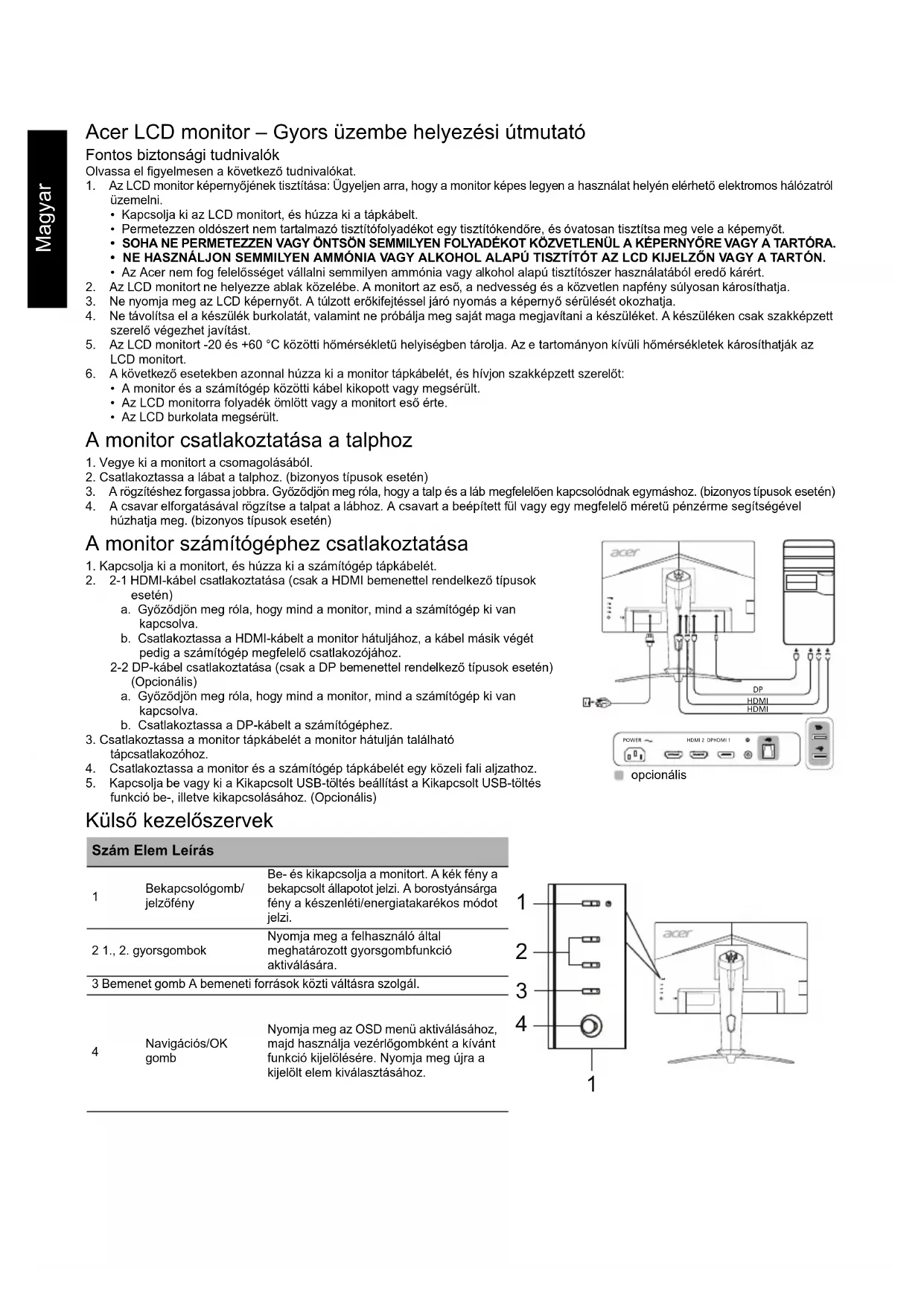

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem vállal felelősséget semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, és ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

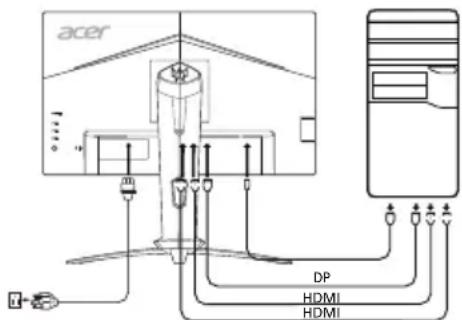

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
3. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

Opcionális

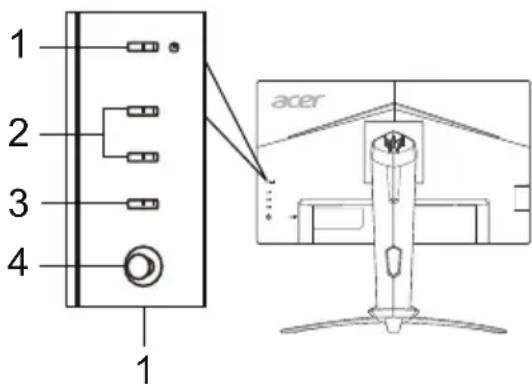

Külső kezelőszervek

SzámElemLeírás

1	Bekapcsológomb/ jelzőfény	Be- és kikapcsoljá a monitor. A kék fény a békapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos MODet jelzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb A bemeneti források kőtzí valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezerlögombként a kivist funkció kijelölésére. Nyomja meg újra a kijelölt elem kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. - Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Mérét 24,5"W (62 cm)
	Képpontmérét	0,283 mm (vlizszintes) x 0,280 mm (fuggöleges)
	Fényerő	Nativ: 400 cd/m2; HDR400 mód: 400 cd/m2
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178° (víszintes) 178° (fuggöleges) (CR=10)
	Válaszidő 1 ms (G-G) / 0,5 ms (G-G, min.)
	Panellipus IPS
	Víszintes frekvência 31-308 kHz
	Fuggöleges frekvência 56-280 Hz
Megjelenithető színek 16,7 millión
Videoórájel 650 MHz
Maximális felbontás		HDMI/DP: 1920 x 1080 240 Hz-en DP: 1920 x 1080 280 Hz-en (Túltúzás funksió Be)
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		39 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás (200 nit fényerő pellet)	Bekapcsolt állapot	22,0 W (jellemzö)
	Alvo állapot	0,45 W (jellemzö)
	Kikapcsolt állapot	0,25 W (jellemzö)
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típusnál) DP (csak a DP bemenettel rendelkező típusnál)
Bemeneti videojel		HDMI (csak a HDMI bemenettel rendelkező típusnál) (Opticonális) DP (csak a DP bemenettel rendelkező típusnál) (Opticonális)
Hangszörök		2 W x 2 (Csak az audiobemerenettel rendelkező típusok esetén) (Opticonális)
USB-csatlakozó		USB 3.0 x 2 (Opticonális)
Maximális képernyömérét		Víszintesen: 543,744 mm Fuggölegesen: 302,616 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkoző kõveltmények:		Mūkódisi hämerséklet: 0-40 °CTárolás hämerséklet: -20-60°C Mūkódisi parataralom: 20-80%
Mérétek		557,79 (sze) x 397,84 - 512,84 (ma) x 236,27 (mé) mm
Tömeg (nettó)		5,30 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +25° között (Csak a készülek legmagasabb pontján mérhető 25 fokos dölsszöge) Elfordulás: -20° és +20° között Magasságbeallitás: 0-115 mm Elfordlithot: -90° és +90° között Levehető talp:lagen
Külső kezelöszerrek	Kapcsoló/gombok	Bekapsológomb 1. gyorsgomb 2. gyorsgomb Bemenet Menü/Navigácios/OK
	Funkciók	Fényerő Kontraszt Kék feny Sötét élenkitése ACM HDR Szuper élesség Gamma Szinhömséklet Módk Szintér Szükrányalatos mód 6 tengelyes sinárnyalat 6 tengelyes leiliteltseg Hangerő Némirtás Tühlajtás Adaptive-Sync Frissitési frekvência száma VRB Amlitsa viszha az összes beällitätst Kilépés
A műszaki adatok tipusonkét és/vagy regionkét ellőeket lehetnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.

A túlpörgetés világítást okozhat vagy más káros hatásokat eredményezhet, amelyek a kijelzőhöz csatlakoztatott rendszer teljes konfigurációjából adódhatnak, ezenkívül a kijelzőpanel műszaki tulajdonságaiból is. Előfordulhat, hogy az ilyen hatások egy alacsonyabb képfrissítési sebesség beállításával csökkenthetők vagy kiküszöbölhetők.
