Predator XB253QGW - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	Predator XB253QGW
Dimensioni schermo	24,5 pollici (62 cm)
Tipo pannello	IPS (In-Plane Switching)
Risoluzione massima	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP con Over Clock)
Luminosità	400 cd/m² (nativo e modalità HDR400)
Contrasto	100 000 000:1 (ACM)
Tempo di risposta	1 ms (grigio a grigio), 0,5 ms (min)
Angolo di visione	178° orizzontale / 178° verticale (CR=10)
Altoparlanti integrati	2 W x 2 (opzionale)
Connettori	HDMI, DisplayPort, USB 3.0 x 2 (opzionale)
Alimentazione	100-240 V, 50/60 Hz
Consumo (acceso)	22,0 W (tipico)
Consumo (standby)	0,45 W (tipico)
Dimensioni (L x A x P)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Peso netto	5,30 kg
Impostazioni ergonomiche	Inclinazione (-5° a +25°), rotazione (-20° a +20°), altezza (0-115 mm), pivot (-90° a +90°), piedistallo rimovibile
Funzioni principali	Luminosità, contrasto, luce blu, HDR, Adaptive-Sync, Over Drive, VRB, modalità di gioco, ecc.
Manutenzione e pulizia	Pulire con un panno morbido e una soluzione senza solventi. Non spruzzare liquidi direttamente. Non utilizzare ammoniaca o alcol.
Sicurezza	Non esporre a pioggia o umidità. Non aprire l'alloggiamento. Scollegare in caso di danni.
Riparabilità	Riparazione solo da parte di un tecnico autorizzato.
Classe energetica	B (consumo annuale 39 kWh)
Norme	Conforme FCC, CE, RoHS, direttiva ErP

Domande frequenti - Predator XB253QGW ACER

Come installare il supporto del monitor?

Rimuovere il monitor dalla confezione. Fissare il piede al supporto (per alcuni modelli) ruotando il piede in senso orario. Assicurare il fissaggio serrando la vite con l'aiuto della linguetta integrata o di una moneta.

Come collegare il monitor a un computer?

Spegnere il computer e il monitor. Collegare il cavo HDMI o DisplayPort sul retro del monitor e al computer. Collegare il cavo di alimentazione del monitor e accendere entrambi i dispositivi.

Cosa fare se lo schermo è sporco?

Utilizzare un panno morbido leggermente inumidito con una soluzione detergente priva di solventi. Non spruzzare mai liquidi direttamente sullo schermo o sull'alloggiamento. Non utilizzare prodotti a base di ammoniaca o alcol.

Come regolare l'altezza e l'inclinazione del monitor?

Il monitor è dotato di un supporto regolabile. Per regolare l'altezza, esercitare una pressione verticale sulla parte superiore del monitor. Per l'inclinazione, inclinare delicatamente lo schermo in avanti o indietro in un intervallo da -5° a +25° (25° possibile solo nella posizione più alta). Sono possibili anche rotazione e rotazione verticale.

Quali sono le risoluzioni e le frequenze supportate?

La risoluzione massima è 1920 x 1080. In HDMI, la frequenza di aggiornamento può raggiungere 240 Hz. In DisplayPort, può raggiungere 240 Hz e 280 Hz se l'opzione Over Clock è attivata nel menu OSD.

Come attivare l'overclock per ottenere 280 Hz?

Nel menu OSD, navigare verso le impostazioni della frequenza di aggiornamento e attivare l'opzione 'Over Clock'. Attenzione: questa funzione può causare sfarfallii o altri effetti indesiderati a seconda della configurazione del sistema.

Cosa significano gli indicatori luminosi del monitor?

L'indicatore di alimentazione è blu quando il monitor è acceso e arancione quando è in modalità standby o risparmio energetico.

Come utilizzare le funzioni di gioco come Adaptive-Sync o VRB?

Queste funzioni si trovano nel menu OSD. Adaptive-Sync sincronizza la frequenza di aggiornamento del monitor con quella della scheda grafica per ridurre le lacerazioni. VRB (Visual Response Boost) riduce la sfocatura del movimento. Attivarle tramite le opzioni corrispondenti.

Qual è il consumo elettrico del monitor?

Il consumo tipico in funzionamento è di 22,0 W. In standby è di 0,45 W e in spento di 0,25 W. Il consumo annuo stimato è di 39 kWh per un utilizzo di 4 ore al giorno.

Cosa fare se lo schermo rimane nero o mostra 'Nessun segnale'?

Verificare che i cavi di alimentazione e di segnale siano collegati correttamente. Assicurarsi che il computer sia acceso. Provare un'altra sorgente di ingresso (HDMI/DP). Se il problema persiste, scollegare il monitor e contattare un tecnico autorizzato.

MANUALE UTENTE Predator XB253QGW ACER

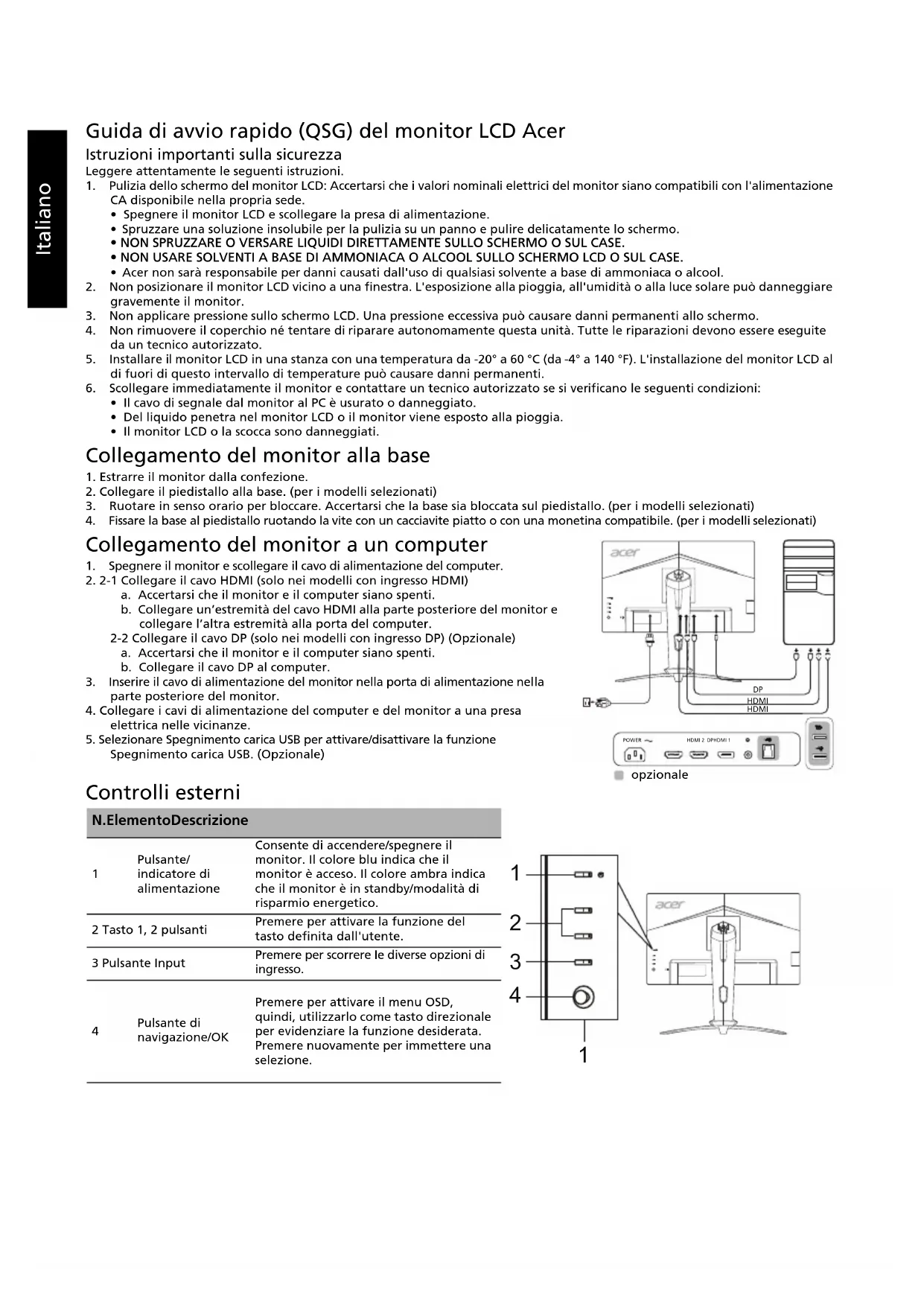

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
5. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura da -20° a 60°C (da -4° a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
10. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
12. Del liquido è penetrato nel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite piatto o con una monetina compatibile. (per i modelli selezionati)

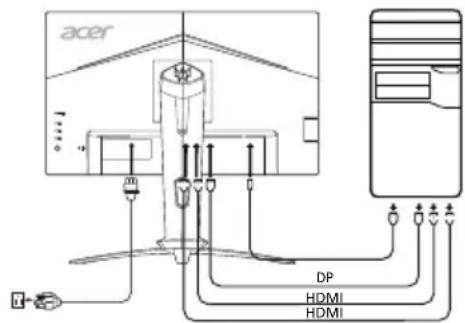

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare un'estremità del cavo HDMI alla parte posteriore del monitor e l'altra estremità alla porta del computer.

2-2 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale) a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
3. Selezionare Spegnimento carica USB per attivare/disattivare la funzione Spegnimento carica USB. (Opzionale)

Opzionale

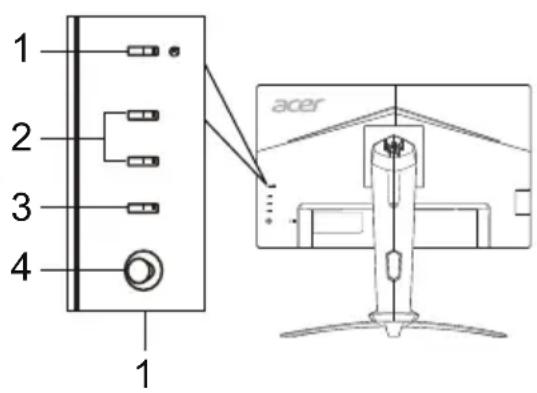

Controlli esterni

N. ELEMENTO Descrizione

1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quando, utilizzato come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può irradiare frequenze radio e, se non è installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa interferenze dannose alla ricezione di radio e televisioni, che possono essere determinate spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisioni.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi di ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cancellazioni non espressamente approvate dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 24,5"W (62 cm)
	Passo del pixel 0,283 mm (H) x 0,280 mm (V)
	Luminosità	Nativa: 400 cd/m2; Modalità HDR400: 400 cd/m2
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (da G a G) / 0,5 ms (da G a G, min)
	Tipio di pannello In-Plane Switching
	Frequenza H 31 - 308 kHz
	Frequenza V 56 - 280 Hz
Colori del display 16,7 millioni
Dot Clock 650 MHz
Risoluzione massima		HDMI/DP: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 280 Hz (con Over Clock ATTIVA)
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica B
* Consumo energetico annuale 39 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on	22,0 W (Tipico)
	Modalità sospensione	0,45 W (Tipico)
	Modalità off 0,25 W (Tipico)
Connettore di ingresso		HDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		HDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 2 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 543,744 mmVerticalale: 302,616 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operativa: Da 20% a 80%
Dimensioni 557,79 (L) x 397,84 ~ 512,84 (A) x 236,27 (P) mm
Peso (N. W.)		5,30 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: Da -20° a +20°Regolazione dell'altezza: Da 0 mm a 115 mmPerno: Da -90° a +90°Piedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Navigazione/OK
	Funzioni	LuminosityContrastoSpia bluPotenz. neroACMHDRNitidezza altaGammaTemp. ColoreModalitàSpazio coloreScala di grigiTonal. 6 assimSatur. 6 assimVolumeMuteOver DriveAdaptive-SyncNum freq aggionVRBSpecnimento carica USBInformazioni sul displayRipristina tuttoUscita
Le specifiche variano a seconda della regione e/o del modello.

Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito web di assistenza ufficiale Acer.

• Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

L'overclocking potrebbe provocare sfarfallio o altri effetti negativi che possono derivare alla configurazione complessiva del sistema collegato al display, e andare, eventualmente, oltre le specifiche del pannello dello schermo. Potrebbe essere possibile risolvere o ridurre questi effetti impostando una frequenza di aggiornamento più bassa.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero modello:

XB253Q

Numero SKU:

XB253Q

XXXXXX

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

XB253Q

Numero articolo:

XB253Q xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modelli:

XB253Q

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Nome commerciale:

Numero di modulo:

Numero SKU:

Monitor LCD

ACER

XB253Q

XB253Q XXXXX;

(x = 0~9, a~z, A~Z, o spazio)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Denominazione commerciale: ACER

Numero modello: XB253Q

Numero articolo (SKU): XB253Q xxxxxx;

(x = 0~9, a~z, A~Z, o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN61000-3-2:2014 Classe D

Direttiva LVD:2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2020.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero modello:

XB253Q

Numero SKU:

XB253Q XXXXX

(" x " = 0 9, a z, A Z, ofleeg)

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Direttiva ErP: 2009/125/CE

Regolamento (CE) n. 1275/2008; EN 50564:2011
