Predator XB253QGW - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	Predator XB253QGW
Rozmiar ekranu	24,5 cala (62 cm)
Typ panelu	IPS (In-Plane Switching)
Maksymalna rozdzielczość	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP z Over Clock)
Jasność	400 cd/m² (natywny i tryb HDR400)
Kontrast	100 000 000:1 (ACM)
Czas reakcji	1 ms (szary do szarego), 0,5 ms (min)
Kąt widzenia	178° poziomo / 178° pionowo (CR=10)
Wbudowane głośniki	2 W x 2 (opcjonalnie)
Złącza	HDMI, DisplayPort, USB 3.0 x 2 (opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (włączony)	22,0 W (typowy)
Pobór mocy (czuwanie)	0,45 W (typowy)
Wymiary (S x W x G)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Waga netto	5,30 kg
Regulacje ergonomiczne	Nachylenie (-5° do +25°), obrót (-20° do +20°), wysokość (0-115 mm), obrót osiowy (-90° do +90°), zdejmowana podstawa
Główne funkcje	Jasność, kontrast, światło niebieskie, HDR, Adaptive-Sync, Over Drive, VRB, tryby gry, itp.
Konserwacja i czyszczenie	Czyścić miękką szmatką i roztworem bez rozpuszczalników. Nie rozpylać płynu bezpośrednio. Nie używać amoniaku ani alkoholu.
Bezpieczeństwo	Nie wystawiać na deszcz ani wilgoć. Nie otwierać obudowy. Odłączyć w przypadku uszkodzenia.
Naprawialność	Naprawa wyłącznie przez autoryzowanego technika.
Klasa energetyczna	B (roczne zużycie 39 kWh)
Normy	Zgodny z FCC, CE, RoHS, dyrektywą ErP

Często zadawane pytania - Predator XB253QGW ACER

Jak zainstalować podstawę monitora?

Wyjmij monitor z opakowania. Przymocuj stopkę do podstawy (w niektórych modelach) obracając stopkę zgodnie z ruchem wskazówek zegara. Zabezpiecz mocowanie dokręcając śrubę za pomocą wbudowanej zakładki lub monety.

Jak podłączyć monitor do komputera?

Wyłącz komputer i monitor. Podłącz kabel HDMI lub DisplayPort z tyłu monitora i do komputera. Podłącz przewód zasilający monitora i włącz oba urządzenia.

Co zrobić, jeśli ekran jest brudny?

Użyj miękkiej szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran lub obudowę. Nie używaj produktów na bazie amoniaku ani alkoholu.

Jak ustawić wysokość i pochylenie monitora?

Monitor jest wyposażony w regulowaną podstawę. Aby ustawić wysokość, naciśnij pionowo na górę monitora. Aby ustawić pochylenie, delikatnie przechyl ekran do przodu lub do tyłu w zakresie od -5° do +25° (25° możliwe tylko w najwyższej pozycji). Obrót i obrót osiowy są również możliwe.

Jakie są obsługiwane rozdzielczości i częstotliwości?

Maksymalna rozdzielczość to 1920 x 1080. W HDMI częstotliwość odświeżania może osiągnąć 240 Hz. W DisplayPort może osiągnąć 240 Hz i 280 Hz jeśli opcja Over Clock jest włączona w menu OSD.

Jak włączyć podkręcanie, aby uzyskać 280 Hz?

W menu OSD przejdź do ustawień częstotliwości odświeżania i włącz opcję 'Over Clock'. Uwaga, ta funkcja może powodować migotanie lub inne niepożądane efekty w zależności od konfiguracji systemu.

Co oznaczają wskaźniki świetlne monitora?

Wskaźnik zasilania jest niebieski, gdy monitor jest włączony, i pomarańczowy, gdy jest w trybie czuwania lub oszczędzania energii.

Jak korzystać z funkcji do gier, takich jak Adaptive-Sync lub VRB?

Te funkcje znajdują się w menu OSD. Adaptive-Sync synchronizuje częstotliwość odświeżania monitora z kartą graficzną, aby zmniejszyć rozrywanie obrazu. VRB (Visual Response Boost) redukuje rozmycie ruchu. Włącz je za pomocą odpowiednich opcji.

Jaki jest pobór mocy monitora?

Typowy pobór mocy podczas pracy wynosi 22,0 W. W trybie czuwania wynosi 0,45 W, a w trybie wyłączenia 0,25 W. Szacowane roczne zużycie energii wynosi 39 kWh przy użytkowaniu 4 godzin dziennie.

Co zrobić, jeśli ekran pozostaje czarny lub wyświetla 'Brak sygnału'?

Sprawdź, czy kable zasilające i sygnałowe są prawidłowo podłączone. Upewnij się, że komputer jest włączony. Wypróbuj inne źródło wejścia (HDMI/DP). Jeśli problem nadal występuje, odłącz monitor i skontaktuj się z autoryzowanym technikiem.

INSTRUKCJA OBSŁUGI Predator XB253QGW ACER

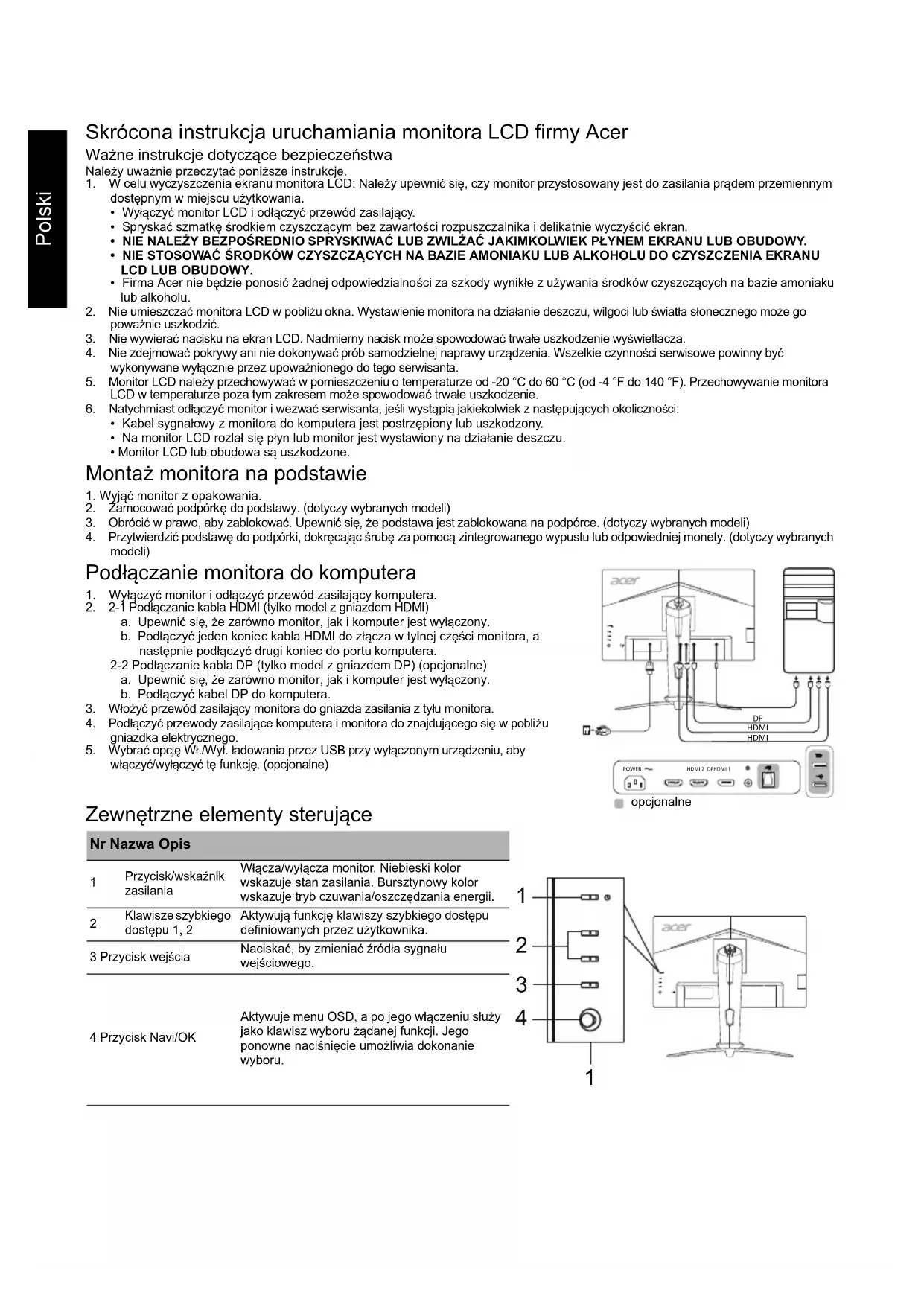

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony. - Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. - Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śruby za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

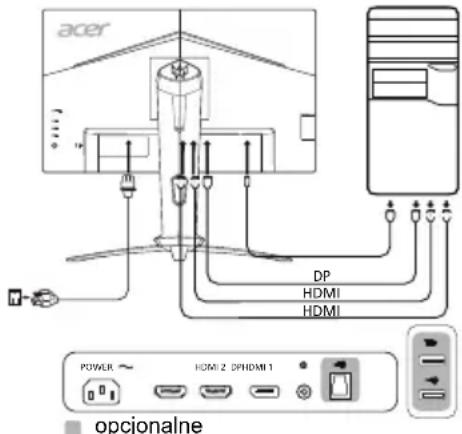

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI (tylko w modelu z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć jeden koniec kabla HDMI do gniazda w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-2 Podłączanie kabla DP (tylko w modelu z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
3. Wybrać opcje Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (opcjonalne)

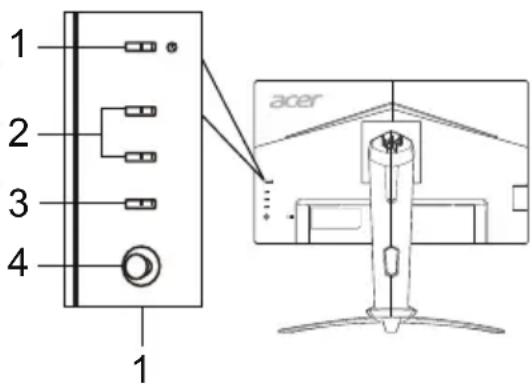

Zewnętrzne elementy sterujące

Nr Nazwa Opis
1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszczechmania energia.
2	Klawsze szybkiego dostępu 1, 2	Aktywujiang fungcję klawiszyszy szybkiego dostępu definiowanych przy uzytkownika.
3	Przycisk wejscia	Naciskać, byzmienić zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywuje menu OSD, a po seinemego wączeniu sązy jako klawisz wyboru zȩdanej fungcjı. Jego ponowne naciśćcie uzȩliwa dokonanie wyboru.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy		Kolorowy wyświetlacz LCD TFT
	Rozmiar 24,5"W (62 cm)
	Rozstaw pikkseil 0,283 mm		(w poziomie) × 0,280 mm (w pionie)
	Jasnosć Oryginalna: 400 cd/m 2; tryb HDR400: 400 cd/m2
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)
	Czas reakcj 1 ms (od G do G) / 0,5 ms (od G do G, min.)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma	31 - 308 kHz
	Cȩstotiwość pionowa	56 - 280 Hz
Wyświeliane kolory 16,7 milona
Zegar punktowy 650 MHz
Maksymalna roździelcieść			HDMI/DP: 1920 x 1080 przy;c管理中心 węjecki 240 HzDP: 1920 x 1080 przy;c管理中心 węjecki 280 Hz (funkcja Over Clock WLaCZONA)
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej B
* Roczny podór energii			39 (kWh) (dotczy modelu z wejsciem HDMI)
Pobó ryncy przyz 200 nitań)	Tryb wączenia 22,0 W (typowy)
	Tryb uśpienia	0,45 W (typowy)
	Tryb wymiarczenia	0,25 W (typowy)
Zlącze wiejsciowe			HDMI (tylko model z wejsciem HDMI)DP (tylko model z wejsciem DP)
Wejsciowy sygnal video			HDMI (tylko model z wejsciem HDMI) (opcjonalne)DP (tylko model z wejsciem DP) (opcjonalne)
Glośniki			2 W x 2 (tylko model z wejsciem audio) (opcjonalne)
USB			USB 3.0 x 2 (opcjonalne)
Maksymalny Rozmier ekranu			W poziomie: 543,744 mmW pionie: 302,616 mm
Zhórdlo zasiliania			100-240 V, 50/60 Hz
Kwestie sądowiskowe			Temperatura pracy: Od 0° do 40°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary			557,79 (szer.) × 397,84 ~ 512,84 (wys.) × 236,27 (gleb.) mm
Waga:			5,30 kg (netto)
Specyfikacja Mechanizmów			Pochylenie: Od -5° do +25° (tylko w najwyźyszym punkcie dostepne jest 25 stopni odchylienia dla kąta wzniesienianiaObrot: Od -20° do +20°Regulacja wysokość: Od 0 mm do 115 mmObrot w pionie: Od -90° do +90°Zdejmowalna podpórká: Tak
Zewétrzne elementy sterujuce	Przelacznik/przyciski		Przycisz zasilianiaKlawisz szybkiego dostepu 1Klawisz szybkiego dostepu 2
	Funkcjé	JasnosćKrontrastNieb. swiatloWzmocn. czerniACMSuper ostrośćGammaTemp. coloruTrybyPrzestrz. kolor.Tryb odc. szar.6-osiowa barwaNasyc. 6-osiowGlośnoscWyciszeniaOver DriveAdaptive-SyncCzęst. odśwież.VRB	Bardzo male opóźnienieCelJęzekWymiarczenia OSDPrzezrocystośćBlokada OSDWejscieŚwiatlo olocz.Autom. zródlóFormat DPPrzypis. przyc. skrotuTryb szerokiDDC/CI Poz. czarn. HDMITryb szyb. uruchOver Clock#Ładowania przy bez USB po rozwadowaniuWyświetlanie informacjaResetuj wzyst. ustaw.Zakończ
Dane techniczne ziale są od modelu i/lab regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć na oficjalnej witrynie pomocy technicznej firmy Acer.

• Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.

Przetaktowanie może spowodować miganie lub inne niekorzystne zjawiska mogące wynikać z całkowitej konfiguracji systemu podłączonego do wyświetlacza i niezgodne dodatkowo ze specyfikacją panelu wyświetlacza. Rozwiązanie lub zredukowanie takich problemów można osiągnąć przez ustawienie niższej częstotliwości odświeżania.

Do tego urządzenia można podłączyć tylko urządzenia peryferyjne (urządzenia wejściowe/wyjściowe, terminale, drukarki itp.) certyfikowane zgodnie z limitami klasy B. Eksploatacja z niecertyfikowanymi urządzeniami peryferyjnymi prawdopodobnie spowoduje zakłócenia odbioru radiowego i telewizyjnego.
