Toote tüüp	LCD monitor
Mark	Acer
Mudel	Predator XB253QGW
Ekraani suurus	24,5 tolli (62 cm)
Paneeli tüüp	IPS (In-Plane Switching)
Maksimaalne eraldusvõime	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP Over Clock'iga)
Heledus	400 cd/m² (natiivne ja HDR400 režiim)
Kontrast	100 000 000:1 (ACM)
Reageerimisaeg	1 ms (hallist halli), 0,5 ms (min)
Vaatenurk	178° horisontaalne / 178° vertikaalne (CR=10)
Sisseehitatud kõlarid	2 W x 2 (valikuline)
Ühendused	HDMI, DisplayPort, USB 3.0 x 2 (valikuline)
Toide	100-240 V, 50/60 Hz
Tarbimine (töös)	22,0 W (tüüpiline)
Tarbimine (ooterežiim)	0,45 W (tüüpiline)
Mõõtmed (L x K x S)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Netokaal	5,30 kg
Ergonoomilised seadistused	Kallutus (-5° kuni +25°), pööramine (-20° kuni +20°), kõrgus (0-115 mm), pööramine (-90° kuni +90°), eemaldatav jalg
Peamised funktsioonid	Heledus, kontrast, sinine valgus, HDR, Adaptive-Sync, Over Drive, VRB, mängurežiimid jne.
Hooldus ja puhastamine	Puhastage pehme lapiga ja lahustivaba lahusega. Ärge pihustage vedelikku otse. Ärge kasutage ammoniaaki või alkoholi.
Ohutus	Ärge jätke vihma või niiskuse kätte. Ärge avage korpust. Kahjustuse korral ühendage lahti.
Remonditavus	Remont ainult volitatud tehniku poolt.
Energiaklass	B (aastane tarbimine 39 kWh)
Standardid	Vastab FCC, CE, RoHS, ErP direktiivile

Korduma kippuvad küsimused - Predator XB253QGW ACER

Kuidas paigaldada monitori alus?

Eemaldage monitor pakendist. Kinnitage jalg alusele (teatud mudelitel) pöörates jalga päripäeva. Kinnitage see integreeritud sakiga või mündi abil kruvi keerates.

Kuidas ühendada monitor arvutiga?

Lülitage arvuti ja monitor välja. Ühendage HDMI või DisplayPort kaabel monitori taga ja arvutiga. Ühendage monitori toitejuhe ja lülitage mõlemad seadmed sisse.

Mida teha, kui ekraan on määrdunud?

Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile või korpusele. Ärge kasutage ammoniaagil või alkoholil põhinevaid tooteid.

Kuidas reguleerida monitori kõrgust ja kallet?

Monitor on varustatud reguleeritava alusega. Kõrguse reguleerimiseks avaldage vertikaalset survet monitori ülaosale. Kallutamiseks kallutage ekraani õrnalt ette või taha vahemikus -5° kuni +25° (25° on võimalik ainult kõige kõrgemas asendis). Pööramine ja pööramine (pivot) on samuti võimalikud.

Millised on toetatud eraldusvõimed ja sagedused?

Maksimaalne eraldusvõime on 1920 x 1080. HDMI kaudu võib värskendussagedus ulatuda 240 Hz. DisplayPorti kaudu võib see ulatuda 240 Hz ja 280 Hz, kui OSD menüüs on lubatud Over Clock valik.

Kuidas aktiveerida ülekiirendus 280 Hz saavutamiseks?

OSD menüüs navigeerige värskendussageduse seadeteni ja lubage suvand 'Over Clock'. Tähelepanu, see funktsioon võib põhjustada virvendust või muid soovimatuid efekte sõltuvalt süsteemi konfiguratsioonist.

Mida tähendavad monitori tuled?

Toitetuli on sinine, kui monitor on sisse lülitatud, ja oranž, kui see on ooterežiimis või energiasäästurežiimis.

Kuidas kasutada mängufunktsioone nagu Adaptive-Sync või VRB?

Need funktsioonid asuvad OSD menüüs. Adaptive-Sync sünkroniseerib monitori värskendussageduse graafikakaardi omaga, et vähendada rebendeid. VRB (Visual Response Boost) vähendab liikumise hägustumist. Lubage need vastavate valikute kaudu.

Mis on monitori elektritarbimine?

Tüüpiline tarbimine töö ajal on 22,0 W. Ooterežiimis on see 0,45 W ja väljalülitatuna 0,25 W. Hinnanguline aastane tarbimine on 39 kWh 4-tunnise igapäevase kasutuse korral.

Mida teha, kui ekraan jääb mustaks või kuvab 'Signaal puudub'?

Kontrollige, et toite- ja signaalikaablid on korralikult ühendatud. Veenduge, et arvuti on sisse lülitatud. Proovige teist sisendallikat (HDMI/DP). Kui probleem püsib, ühendage monitor lahti ja võtke ühendust volitatud tehnikuga.

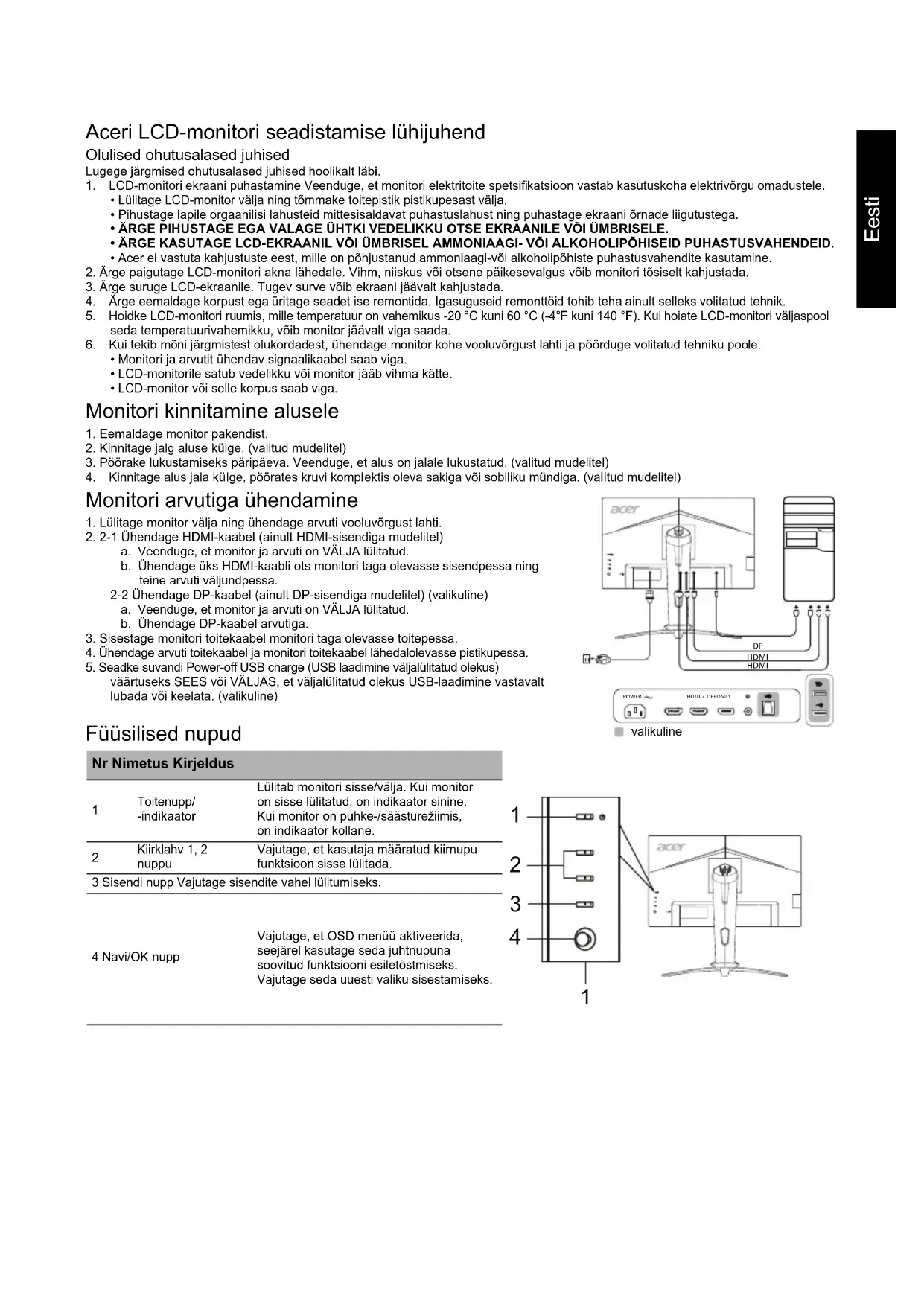

KASUTUSJUHEND Predator XB253QGW ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitorit ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva mündi või sobiva tööriistaga. (valitud mudelitel)

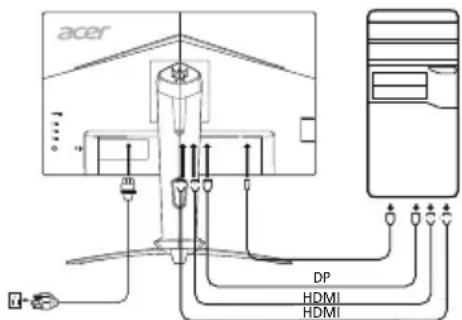

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-2 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
2. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
3. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

valikuline

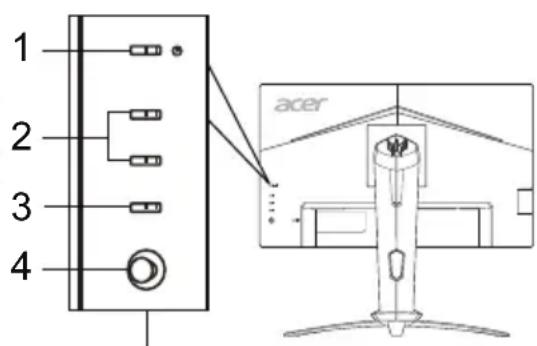

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsicon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsioni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

1

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMU eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused ilma loata tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev märk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpḥimöte Värviline TFT LCD
	Suurus 24,5"W (62 cm)
	Pikslī mösötmed 0,283 mm (H) × 0,280 mm (V)
	Heledus	Loomulik: 400 cd/m2, HDR400-režim: 400 cd/m2
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reagerimisaeg 1 ms (G-st G-ni) / 0,5 ms (G-st G-ni, min.)
	Paneeli tüup IPS
	H-sagedus 31 - 308 kHz
	V-sagedus	56 - 280 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus 650 MHz
Maksimaalne lahutusvöime		HDMI/DP: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 280 Hz (funktsooniga Ülekirendus olekus Sees)
Isehäälestumine VESA DDCCI/DDC2B
Energiatōhususe klass B
*Aastane energiarive 39 (kWh) (HDMI-sisendiga mudelil)
Toitevōimsus(200 nitjuures)	Sissellūlitatuna 22,0 W (tüpiline)
	Puhirēzīmis 0,45 W (tüpiline)
	Väljalūlitatuna	0,25 W (tüpiline)
Sisendpistik		HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline)
Kōlarid		2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
USB		USB 3.0 × 2 (valikuline)
Ekraani maksimaïsalsd mōṭmed		Horisontaïne: 543,744 mmVertikaalne: 302,616 mm
Toileaillikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperaatur: 0 °C kuni 40 °CSällitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus tõkeskkonnas: 20% kuni 80%
Mōṭmed		557,79 (L) × 397,84 kuni 512,84 (K) × 236,27 (S) mm
Mass (netomass)		5,30 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +25° (kaldenurk 25 kraadi on saavutatav ainult monitori körgeimas asendis)Pördensurk: -20° kuni +20°Körguse reguleerimsvahemik: 0 mm kuni 115 mmPördepunkt: -90° kuni +90°Lahtivöetav jalg: jah
Füülilised nupud	Lūlītid/nupud	ToitenuppKirrklahv 1Kirrklahv 2SisendMenū/Navi/OK
	Funktsionid	HeledusUlimdal latentsusKontrastusSinen tuliMeiū ajapirangACMLatipalistvusEkraanikuva lukkSisendUmbritsev valgusVärvi temperatuurRežimldSisendDMAuta allikasDP-formaatKirrklahvide määrangudHailezimDSDDCIHDMI musta taseKiire alustamise režimÜlekirendus#USB laadmine väljalūlīfatud olekusMonitori teaveAdaptive-SyncAdaptive-SyncLähtesta kǒk seadistusedVälju
Tehnilised andmed erinejad mueliti ja/vöi piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.

*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.

Ülekirendamine võib põhjustada virvendust või teisi kõrvalmõjusid, mis võivad pärineda kõikidest kuvariga ühendatud seadmetest ja täiendavalt mõjutada paneeli toimimist. Neid mõjusid saab kõrvaldada või vähendada madalama värskendussageduse määramisega.
