Predator XB253QGW - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	Predator XB253QGW
Näytön koko	24,5 tuumaa (62 cm)
Paneelin tyyppi	IPS (In-Plane Switching)
Maksimiresoluutio	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP ylikellotuksella)
Kirkkaus	400 cd/m² (natiivi ja HDR400-tila)
Kontrasti	100 000 000:1 (ACM)
Vasteaika	1 ms (harmaa-harmaa), 0,5 ms (min)
Katselukulma	178° vaakasuora / 178° pystysuora (CR=10)
Sisäänrakennetut kaiuttimet	2 W x 2 (valinnainen)
Liittimet	HDMI, DisplayPort, USB 3.0 x 2 (valinnainen)
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus (käytössä)	22,0 W (tyypillinen)
Virrankulutus (valmiustila)	0,45 W (tyypillinen)
Mitat (L x K x S)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Nettopaino	5,30 kg
Ergonomiset säädöt	Kallistus (-5° - +25°), kierto (-20° - +20°), korkeus (0-115 mm), pivot (-90° - +90°), irrotettava jalusta
Tärkeimmät toiminnot	Kirkkaus, kontrasti, sininen valo, HDR, Adaptive-Sync, Over Drive, VRB, pelitilat jne.
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja liuottimettomalla puhdistusaineella. Älä suihkuta nestettä suoraan. Älä käytä ammoniakkia tai alkoholia.
Turvallisuus	Älä altista sateelle tai kosteudelle. Älä avaa koteloa. Irrota virtajohto vaurioiden sattuessa.
Korjattavuus	Vain valtuutetun teknikon suorittama korjaus.
Energialuokka	B (vuosittainen virrankulutus 39 kWh)
Standardit	FCC, CE, RoHS, ErP-direktiivin mukainen

Usein kysytyt kysymykset - Predator XB253QGW ACER

Kuinka asennan näytön jalustan?

Poista näyttö pakkauksesta. Kiinnitä jalka jalustaan (joissakin malleissa) kiertämällä jalkaa myötäpäivään. Varmista kiinnitys kiristämällä ruuvi sisäänrakennetulla kielekkeellä tai kolikolla.

Kuinka liitän näytön tietokoneeseen?

Sammuta tietokone ja näyttö. Liitä HDMI- tai DisplayPort-kaapeli näytön ja tietokoneen takaosaan. Kytke näytön virtajohto ja käynnistä molemmat laitteet.

Mitä tehdä, jos näyttö on likainen?

Käytä pehmeää liinaa, joka on kevyesti kostutettu liuottimettomalla puhdistusaineella. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Älä käytä ammoniakkia tai alkoholia sisältäviä tuotteita.

Kuinka säädän näytön korkeutta ja kallistusta?

Näyttö on varustettu säädettävällä jalustalla. Säädä korkeutta painamalla pystysuunnassa näytön yläosasta. Kallistusta varten kallista näyttöä varovasti eteen- tai taaksepäin -5° - +25° (25° mahdollista vain korkeimmassa asennossa). Myös kierto ja kääntö ovat mahdollisia.

Mitkä resoluutiot ja virkistystaajuudet ovat tuettuja?

Maksimiresoluutio on 1920 x 1080. HDMI:llä virkistystaajuus voi olla enintään 240 Hz. DisplayPortilla se voi olla enintään 240 Hz ja 280 Hz, jos Over Clock -vaihtoehto on käytössä OSD-valikossa.

Kuinka otan ylikellotuksen käyttöön 280 Hz:n saavuttamiseksi?

Siirry OSD-valikossa virkistystaajuusasetuksiin ja ota käyttöön 'Over Clock' -vaihtoehto. Huomioi, että tämä toiminto voi aiheuttaa välkkymistä tai muita ei-toivottuja vaikutuksia järjestelmäkokoonpanosta riippuen.

Mitä näytön merkkivalot tarkoittavat?

Virtamerkkivalo on sininen, kun näyttö on päällä, ja oranssi, kun se on valmiustilassa tai virransäästötilassa.

Kuinka käytän pelitoimintoja, kuten Adaptive-Sync tai VRB?

Nämä toiminnot löytyvät OSD-valikosta. Adaptive-Sync synkronoi näytön virkistystaajuuden näytönohjaimen kanssa vähentääkseen kuvanrepeytymistä. VRB (Visual Response Boost) vähentää liikkeen epätarkkuutta. Ota ne käyttöön vastaavien vaihtoehtojen kautta.

Mikä on näytön virrankulutus?

Tyypillinen virrankulutus käytön aikana on 22,0 W. Valmiustilassa se on 0,45 W ja sammutettuna 0,25 W. Arvioitu vuosittainen virrankulutus on 39 kWh 4 tunnin päivittäisellä käytöllä.

Mitä tehdä, jos näyttö pysyy mustana tai näyttää 'Ei signaalia'?

Tarkista, että virtakaapeli ja signaalikaapelit on liitetty oikein. Varmista, että tietokone on päällä. Kokeile toista tulolähdettä (HDMI/DP). Jos ongelma jatkuu, irrota näyttö ja ota yhteyttä valtuutettuun teknikkoon.

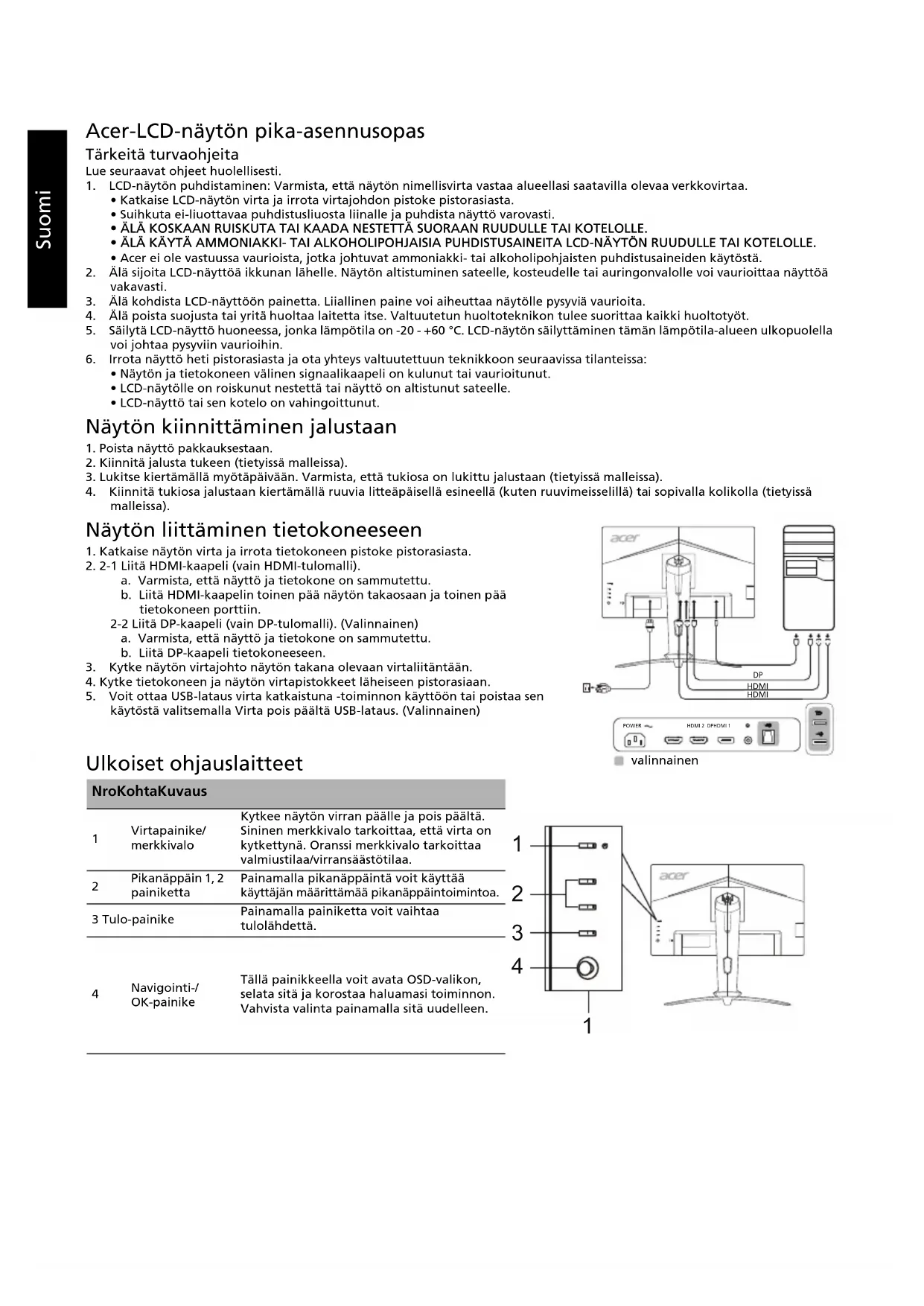

KÄYTTÖOHJE Predator XB253QGW ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

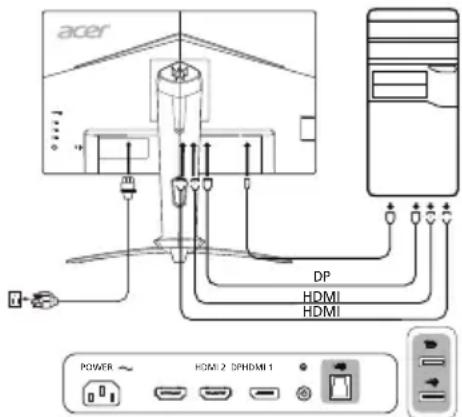

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-2 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
3. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

Valinnainen

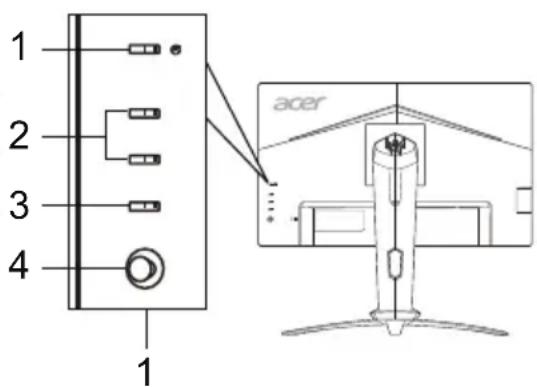

Ulkoiset ohjauslaitteet

Nro Kohta Kuvaus

1	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä.Sininen merkkivalo tarkoittaa, että virta onkytkettynä. Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanappäin 1,2painiketta	Painamalla pikanappäintä voit käytäakäytäjan märättemää pikanappäintoiminta.
3	Tulo-painike	Painamalla painiketta voit vaihtaatulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasä toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• Muuttamalla vastaanottoantennin asentoa tai paikkaa
• Siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-panelei	Ohjausjärestelmä TFT Color LCD
	Koko 24,5"W (62 cm)
	Pikseliväli	0,283 mm (V) x 0,280 mm (P)
	Kirkkaus	Natiivi: 400 cd/m2; HDR400-tila: 400 cd/m2
	Kontrasti 100 000 000:1	enint. (ACM)
	Katselukulma 178° (V)	enint. (ACM)
	Vasteaika 1 ms (G/G) / 0,5 ms (G/G, min.)	enint. (ACM)
	Panellityppi In-Plane Switching (IPS)	enint. (ACM)
	H-tajuus 31 - 308 kHz	enint. (ACM)
	V-tajuus 56 - 280 Hz	enint. (ACM)
Näytövärit 16,7 miljoonaas
Pistekellotaajuus 650 MHz
Enimmästarkkuus		HDMI/DP: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 280 Hz (Ylikellotus on PÄÄLLÄ)
Plug & Play VESA DDCCI/DDC2B
Energiathokkuusuokka B
*Vuosittainen energiankulutus 39 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 nitä)	Päälä 22,0 W (typpillinen)
	Lepotila 0,45 W (typpillinen)
	Pois 0,25 W (typpillinen)
Tulolitääntä		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videotulosignaali		HDMI (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet		2 W x 2 (vain äätulomalli) (valinnainen)
USB		USB 3.0 x 2 (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuora: 543,744 mmPystysuora: 302,616 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytömpötilä: 0-40 °CVaustointilämpötilä: -20-+60 °CIlmankosteus: 20-80 %
Mitat		557,79 (L) x 397,84 - 512,84 (K) x 236,27 (S) mm
Paino (netto)		5,30 kg (netto)
Mekanism tiedot		Kallistus: -5°-+25° (kaltevuuskulman 25 steen kallistus on mahdollinen vain korkeimmasa pisteessä)Klerto: -20°-+20°Korkeuden säätö: 0-115 mmNivelönti: -90°-+90°Irrotettava jalusta: Kylä
Ulkoidet ohjauslaïtteet	Vailho/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMHDRSuperterävyssGammaVarin lampaisytilTilatVärälavaruusHarmaaävytila6-aksel. sävy6-aksel. satur.Aänenvoim.MykistäYlvaihdeAdaptive-SyncVirkist.taaj-numVRB
Teknisitet saattavat vaivdella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.

Ylikellotus voi johtaa välkyntään tai muihin haitallisiin ilmiöihin, jotka voivat olla peräisin näyttöön liitetyn järjestelmän kokonaiskokoonpanosta ja mahdollisesti lisäksi näyttöpaneelin teknisistä ominaisuuksista. Tällaisten vaikutusten ratkaiseminen tai vähentäminen voi olla mahdollista asettamalla matalampi virkistystaajuus.
