Predator XB253QGW - Monitorius ACER - Nemokama naudojimo instrukcija

Gaminio tipas	Monitorius LCD
Prekės ženklas	Acer
Modelis	Predator XB253QGW
Ekrano dydis	24,5 coliai (62 cm)
Skydelio tipas	IPS (In-Plane Switching)
Maksimali raiška	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP su Over Clock)
Ryškumas	400 cd/m² (natūralus ir HDR400 režimas)
Kontrastas	100 000 000:1 (ACM)
Atsako laikas	1 ms (pilka iki pilkos), 0,5 ms (min)
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai (CR=10)
Įmontuoti garsiakalbiai	2 W x 2 (pasirinktinai)
Jungtys	HDMI, DisplayPort, USB 3.0 x 2 (pasirinktinai)
Maitinimas	100-240 V, 50/60 Hz
Energijos sąnaudos (įjungta)	22,0 W (tipinė)
Energijos sąnaudos (budėjimo režimas)	0,45 W (tipinė)
Matmenys (P x A x G)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Svoris (neto)	5,30 kg
Ergonomiški nustatymai	Pakreipimas (-5° iki +25°), pasukimas (-20° iki +20°), aukštis (0-115 mm), sukimasis (-90° iki +90°), nuimama kojelė
Pagrindinės funkcijos	Ryškumas, kontrastas, mėlyna šviesa, HDR, Adaptive-Sync, Over Drive, VRB, žaidimo režimai ir kt.
Priežiūra ir valymas	Valyti minkšta šluoste ir tirpikliu neturinčiu tirpalu. Niekada nepurkšti skysčio tiesiogiai. Nenaudoti amoniako ar alkoholio turinčių valiklių.
Sauga	Nelaikyti lietuje ar drėgnoje aplinkoje. Neatidaryti korpuso. Atjungti jei pažeistas.
Taisomumas	Remontas tik įgalioto techniko.
Energijos klasė	B (metinis energijos suvartojimas 39 kWh)
Standartai	Atitinka FCC, CE, RoHS, ErP direktyvą

Dažnai užduodami klausimai - Predator XB253QGW ACER

Kaip sumontuoti monitoriaus kojelę?

Išimkite monitorių iš pakuotės. Pritvirtinkite kojelę prie pagrindo (kai kuriuose modeliuose) sukant kojelę pagal laikrodžio rodyklę. Užtikrinkite fiksaciją priverždami varžtą naudodami įmontuotą liežuvėlį arba monetą.

Kaip prijungti monitorių prie kompiuterio?

Išjunkite kompiuterį ir monitorių. Prijunkite HDMI arba DisplayPort kabelį prie monitoriaus galinės dalies ir kompiuterio. Prijunkite monitoriaus maitinimo laidą ir įjunkite abu įrenginius.

Ką daryti, jei ekranas nešvarus?

Naudokite minkštą šluostę, šiek tiek sudrėkintą valymo tirpalu be tirpiklio. Niekada nepurkškite skysčio tiesiogiai ant ekrano ar korpuso. Nenaudokite amoniako ar alkoholio turinčių produktų.

Kaip reguliuoti monitoriaus aukštį ir pakreipimą?

Monitorius turi reguliuojamą laikiklį. Norėdami reguliuoti aukštį, spauskite vertikaliai ant monitoriaus viršaus. Norėdami pakreipti, švelniai palenkite ekraną į priekį arba atgal nuo -5° iki +25° (25° galima tik aukščiausioje padėtyje). Taip pat galimas sukimas ir pasukimas.

Kokios raiškos ir dažniai palaikomi?

Maksimali raiška yra 1920 x 1080. Per HDMI atnaujinimo dažnis gali siekti 240 Hz. Per DisplayPort gali siekti 240 Hz ir 280 Hz, jei OSD meniu įjungtas Over Clock parinktis.

Kaip įjungti overclocking norint gauti 280 Hz?

OSD meniu eikite į atnaujinimo dažnio nustatymus ir įjunkite parinktį 'Over Clock'. Dėmesio, ši funkcija gali sukelti mirgėjimą ar kitus nepageidaujamus efektus priklausomai nuo sistemos konfigūracijos.

Ką reiškia monitoriaus šviesos indikatoriai?

Maitinimo indikatorius yra mėlynas, kai monitorius įjungtas, ir oranžinis, kai jis yra budėjimo ar energijos taupymo režime.

Kaip naudoti žaidimo funkcijas, tokias kaip Adaptive-Sync arba VRB?

Šios funkcijos yra OSD meniu. Adaptive-Sync sinchronizuoja monitoriaus atnaujinimo dažnį su vaizdo plokštės dažniu, kad sumažintų vaizdo plyšimą. VRB (Visual Response Boost) sumažina judesio suliejimą. Įjunkite jas per atitinkamas parinktis.

Koks yra monitoriaus energijos suvartojimas?

Tipinis energijos suvartojimas veikimo metu yra 22,0 W. Budėjimo režime - 0,45 W, o išjungus - 0,25 W. Metinis energijos suvartojimas yra 39 kWh, esant 4 valandų naudojimui per dieną.

Ką daryti, jei ekranas lieka juodas arba rodo 'Nėra signalo'?

Patikrinkite, ar maitinimo ir signalo kabeliai tinkamai prijungti. Įsitikinkite, kad kompiuteris įjungtas. Išbandykite kitą įvesties šaltinį (HDMI/DP). Jei problema išlieka, atjunkite monitorių ir kreipkitės į įgaliotą techniką.

NAUDOJIMO INSTRUKCIJA Predator XB253QGW ACER

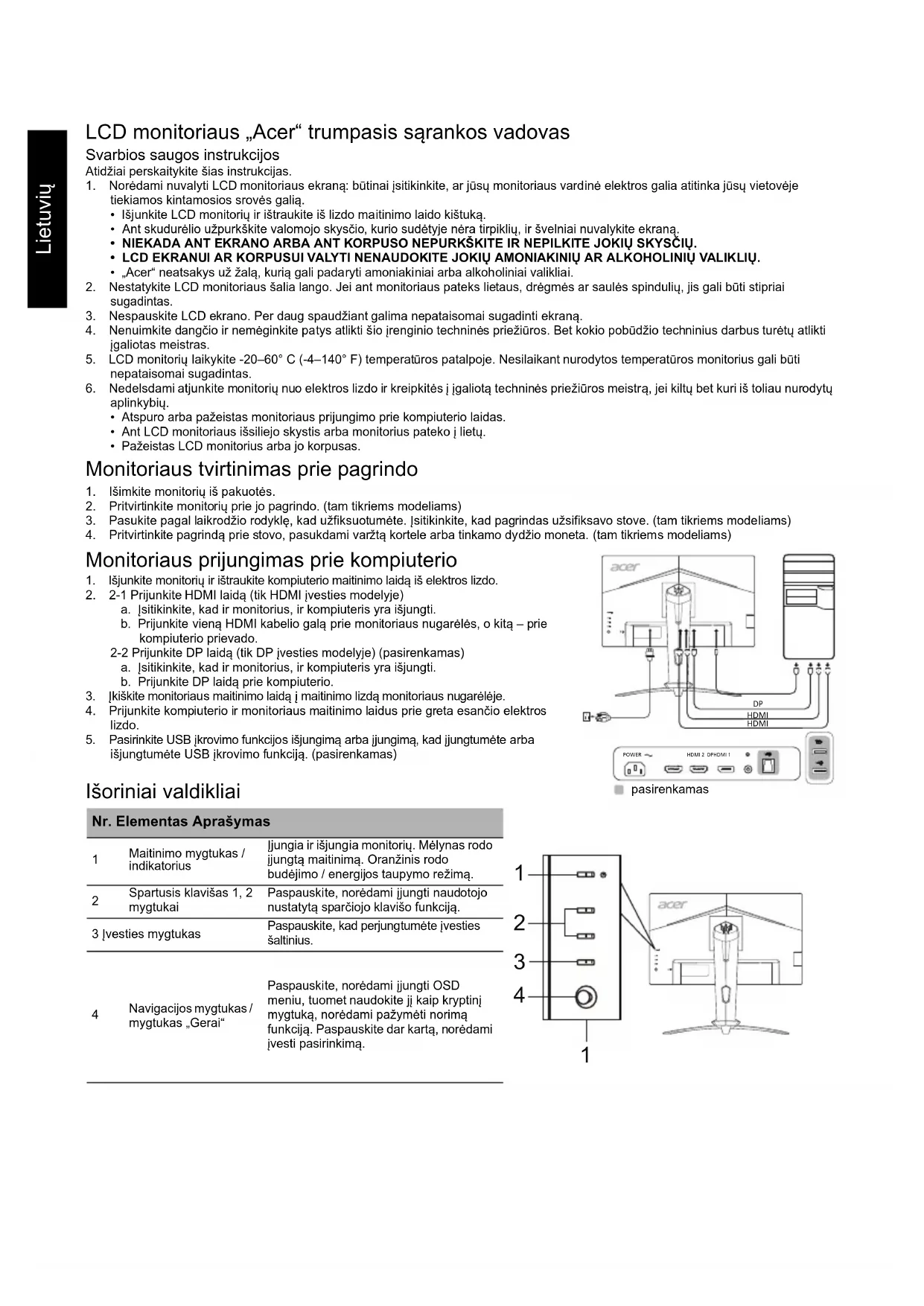

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Gamintojas neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

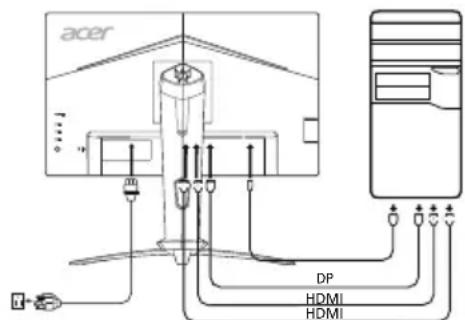

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą (tik HDMI įvesties modeliui)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą - prie kompiuterio prievado.

2-2 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkama)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
2. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
3. Pasirinkite USB įkrovimo funkcijos išjungimą arba įjungimą, kad įjungtumėte arba išjungtumėte USB įkrovimo funkciją. (pasirenkama)

pasirenkama

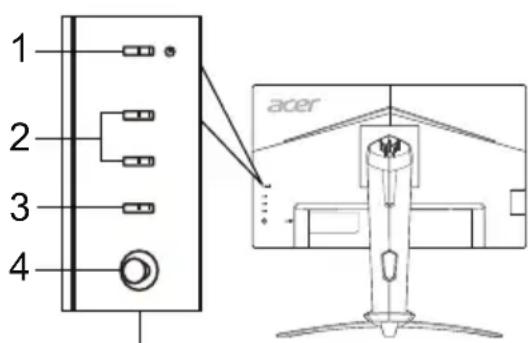

Išoriniai valdikliai

Nr. Elementas Aprăsymas
1	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtā maitinima. Oranžinis rodo budéjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jungti naudotojo nustatytä sparčiojo klavišo funkcjja.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Geral“	Paspauskite, norédami jungti OSD meniu, tuomet naudokite jj kaip kryptinji mygtuka, norédami pažymeti norimaj funkcjja. Paspauskite dar karta, norédami jvesti pasirinkimä.

1

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• Kreipkitės pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektros ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 24,5"W (62 cm)
	Vaizdo tašku dydis 0,283 mm (H) x 0,280 mm (V)
	Ryškumas	Savasis: 400 cd/m²; HDR400 režimas: 400 cd/m²
	Kontrastas 100000000:1	maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmè 1 ms (G-G) / 0,5 ms (G-G, min.)
	Plokstès lipas ,In-Plane Switching"
	Horizontalus dažnis 31-308 kHz
	Vertikalus dažnis 56-280 Hz
Ekrano spalvos 16,7 million
Tašku dažnis 650 MHz
Didžiausia skiriamoji geba		HDMI/DP: 1920 x 1080 esant 240 HzDP: 1920 x 1080 esant 280 Hz (kai nustatyta parametro Didesnis greitis verté jungta)
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos vartojimo efektyvumo klase B
* Energijos sanaudos per metus		39 (kWh) (HDMI jvesties modellui)
Energijos sanaudos (esant 200 nitu)	Jungimo režimu	22,0 W (jprastos)
	Miego režimu	0,45 W (jprastos)
	Išjungimo režimu	0,25 W (jprastos)
Jvesties jungtis		HDMI (tik HDMI jvesties modelyje)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		HDMI (tik HDMI jvesties modelyje) (pasirenkamas)DP (tik DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
USB		USB 3.0 x 2 (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 543,744 mmVerticaliai: 302,616 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatura: 0-40°C Saugojimo temperatura: -20-60°C Naudojimo drégme: 20-80%
Matmenys		557,79 (P) x 397,84 ~ 512,84 (A) x 236,27 (G) mm
Svoris (grynasis)		5,30 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +25° (tik aukšćiausiame pakélimo taške galima pakreipti 25 laipsniu kampu)Pasukimas: nuo -20° iki +20°Aukšćio regulavimas: nuo 0 iki 115 mmSukimosi ašis: nuo -90° iki +90°Atkabinamas kojos stovas: taip
Išorinai valdikliai	Jungikliai / mygtukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2 IvestisMeniu/Navigacija/Gerai
	Funkcjisos	RyškumasKontrastasMélyna šviësaJuidos spavos akcentavimasACMHDRypatingas ryškumasGamaSpalviné temperaturaRežimainSpalvu spektrasPilkumo tonu režimas6 ašių atspalvis6 ašių grynisGarsumaaNullidytigreitinimasAdaptive-SyncAtnaujinimo dažnisVRBIšteiti
Specifikacjos priklauso nuo modelio ir (arba) regiono.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.

Padidinus spartą, ekranas gali pradėti mirgėti arba galimi kiti pašaliniai efektai, kurie gali atsirasti visiškai pakeitus prie ekrano prijungtą sistemą, taip pat galimai ir ekrano plokštės specifikacijas. Šiuos efektus gali pavykti pašalinti arba sumažinti pasirinkus mažesnę atkūrimo spartą.
