Predator XB253QGW - Monitor ACER - Gratis bruksanvisning og manual

Produkttype	LCD-skjerm
Merke	Acer
Modell	Predator XB253QGW
Skjermstørrelse	24,5 tommer (62 cm)
Paneltype	IPS (In-Plane Switching)
Maksimal oppløsning	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP med Over Clock)
Lysstyrke	400 cd/m² (native og HDR400-modus)
Kontrast	100 000 000:1 (ACM)
Responstid	1 ms (grå til grå), 0,5 ms (min)
Synsvinkel	178° horisontal / 178° vertikal (CR=10)
Innebygde høyttalere	2 W x 2 (valgfritt)
Koblinger	HDMI, DisplayPort, USB 3.0 x 2 (valgfritt)
Strømforsyning	100-240 V, 50/60 Hz
Strømforbruk (på)	22,0 W (typisk)
Strømforbruk (hvilemodus)	0,45 W (typisk)
Mål (B x H x D)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Nettovekt	5,30 kg
Ergonomiske justeringer	Tilt (-5° til +25°), rotasjon (-20° til +20°), høyde (0-115 mm), pivot (-90° til +90°), avtakbar fot
Hovedfunksjoner	Lysstyrke, kontrast, blått lys, HDR, Adaptive-Sync, Over Drive, VRB, spillmoduser, osv.
Vedlikehold og rengjøring	Rengjør med en myk klut og løsningsmiddelfri løsning. Ikke spray væske direkte. Ikke bruk ammoniakk eller alkohol.
Sikkerhet	Må ikke utsettes for regn eller fuktighet. Ikke åpne kabinettet. Koble fra ved skade.
Reparabilitet	Reparasjon kun av autorisert tekniker.
Energiklasse	B (årlig forbruk 39 kWh)
Standarder	Samsvarer med FCC, CE, RoHS, ErP-direktiv

Ofte stilte spørsmål - Predator XB253QGW ACER

Hvordan installere monitorens fot?

Ta monitoren ut av emballasjen. Fest foten på sokkelen (for enkelte modeller) ved å dreie foten med klokken. Sikre festet ved å stramme skruen med den innebygde tappen eller en mynt.

Hvordan koble monitoren til en datamaskin?

Slå av datamaskinen og monitoren. Koble HDMI- eller DisplayPort-kabelen til baksiden av monitoren og til datamaskinen. Koble til strømkabelen til monitoren og slå på begge enhetene.

Hva gjør jeg hvis skjermen er skitten?

Bruk en myk klut lett fuktet med en løsningsmiddelfri rengjøringsløsning. Spray aldri væske direkte på skjermen eller kabinettet. Ikke bruk produkter som inneholder ammoniakk eller alkohol.

Hvordan justere høyden og vinkelen på monitoren?

Monitoren er utstyrt med et justerbart stativ. For å justere høyden, trykk vertikalt på toppen av monitoren. For tilt, vipp skjermen forsiktig fremover eller bakover innenfor et område på -5° til +25° (25° er kun mulig i høyeste posisjon). Rotasjon og pivot er også mulig.

Hvilke oppløsninger og frekvenser støttes?

Maksimal oppløsning er 1920 x 1080. Via HDMI kan oppdateringsfrekvensen nå 240 Hz. Via DisplayPort kan den nå 240 Hz og 280 Hz hvis Over Clock-alternativet er aktivert i OSD-menyen.

Hvordan aktivere overklokking for å oppnå 280 Hz?

I OSD-menyen, naviger til innstillingene for oppdateringsfrekvens og aktiver alternativet 'Over Clock'. Merk: Denne funksjonen kan forårsake flimring eller andre uønskede effekter avhengig av systemkonfigurasjonen.

Hva betyr monitorens lysindikatorer?

Strømindikatoren er blå når monitoren er på, og oransje når den er i hvilemodus eller strømsparingsmodus.

Hvordan bruke spillfunksjoner som Adaptive-Sync eller VRB?

Disse funksjonene finnes i OSD-menyen. Adaptive-Sync synkroniserer monitorens oppdateringsfrekvens med grafikkortet for å redusere tearing. VRB (Visual Response Boost) reduserer bevegelsesuskarphet. Aktiver dem via de tilsvarende alternativene.

Hva er strømforbruket til monitoren?

Typisk strømforbruk i drift er 22,0 W. I hvilemodus er det 0,45 W og avslått 0,25 W. Estimert årlig forbruk er 39 kWh ved 4 timers daglig bruk.

Hva gjør jeg hvis skjermen forblir svart eller viser 'Ingen signal'?

Kontroller at strøm- og signalkabler er riktig tilkoblet. Sørg for at datamaskinen er på. Prøv en annen inngangskilde (HDMI/DP). Hvis problemet vedvarer, koble fra monitoren og kontakt en autorisert tekniker.

BRUKSANVISNING Predator XB253QGW ACER

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

Håndtering av uttjent utstyr for private husholdninger i EU

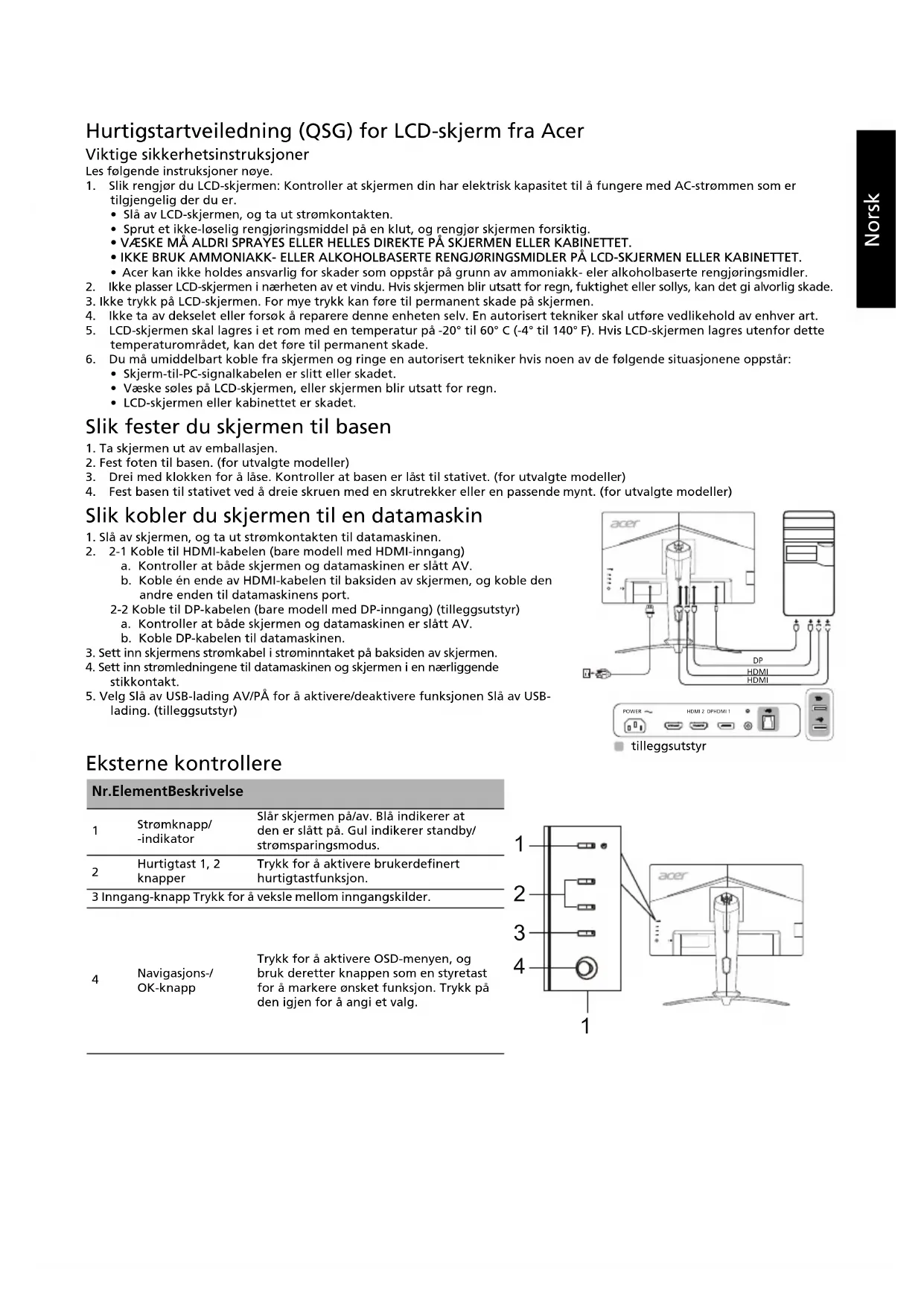

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.
2. Slå av LCD-skjermen, og ta ut strømkontakten. Sprut et rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRUTES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
5. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
6. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
7. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
8. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
9. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
10. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
11. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

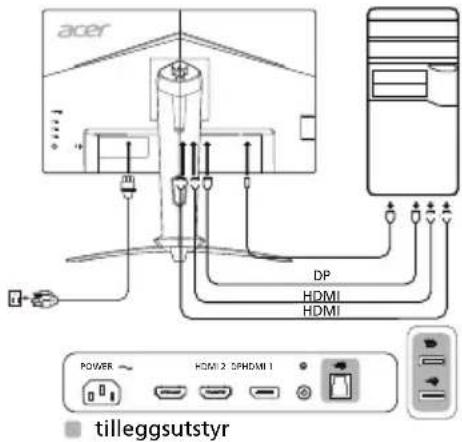

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til HDMI-kabelen (bare modell med HDMI-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble en ende av HDMI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-2 Koble til DP-kabelen (bare modell med DP-inngang) (tilleggsutstyr)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP-kabelen til datamaskinen.

1. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
2. Sett inn strømledningene til datamaskinen og skjermen i en jordet stikkontakt.
3. Velg Slå av USB-lading AV/PÅ for å aktivere/deaktivere funksjonen Slå av USB-lading. (tilleggsutstyr)

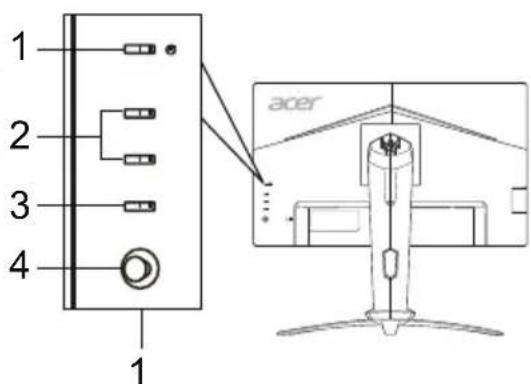

Eksterne kontrollere

Nr ELEMENTBeskrivelse
1	Strømknapp/indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/stromsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.
3	Inngang-knapp Trykk for Å vekskle mellom inngangskilder.
4	Navigasjons-/OK-knapp	Trykk for Å aktivere OSD-menyen, og bruk deretter knappen som en styretast for Å markere ønsket funksjon. Trykk på den igjen for Å angi et valg.

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelse ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelse for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottakeren. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende kravene og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukeres autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge-LCD
	Storrelse 24,5"W (62 cm)
	Pikselmål 0,283 mm (H) x 0,280 mm (V)
	Lysstyrke	Integrett: 400 cd/m2; HDR400-modus: 400 cd/m2
	Kontrast 100 000 000:1	maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responsid 1 ms (G til G) / 0,5 ms (G til G, min.)
	Paneltype IPS (In-Plane Switching)
	H-frekvens 31 - 308 kHz
	V-frekvens 56 - 280 Hz
Visningsfarger 16,7 millionaire
Punktklokke 650 MHz
Maksimal opplossning		HDMI/DP: 1920 x 1080 ved 240 HzDP: 1920 x 1080 ved 280 Hz (med Overklokking På)
Plug & Play VESA DDCCI/DDC2B
Klasse for energieffektivitet B
* Årlig energiforbruk 39 (kWh) (for modell med HDMI-inngang)
Stromforbruk (ved 200 nit)	På-modus 22,0 W (typisk)
	Hvilemodus	0,45 W (typisk)
	Av-modus	0,25 W (typisk)
Inngangskobling		HDMI (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)
Signal for videoinngang		HDMI (bare modell med HDMI-inngang) (tilleggsutstyr)DP (bare modell med DP-inngang) (tilleggsutstyr)
Høytalere		2 W x 2 (bare modell med lydingang) (tilleggsutstyr)
USB		USB 3.0 x 2 (tilleggsutstyr)
Maksimal skjermstørrelse		Horizontal: 543,744 mmVertikalt: 302,616 mm
Stromkilde		100-240 V, 50/60 Hz
Miljomessige hensyn		Driftstemp.: 0° til 40 °CLagringstep.: -20° til 60 °CDrifterfektet: 20% til 80 %
Mål		557,79 x 397,84 - 512,84 x 236,27 mm (B x H x D)
Vekt (n.v.)		5,30 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det hoyeste punktet kan 25 graders helling bakover vår mulig for hoydevinkelen)Drelemekanisme: -20° til +20°Hoydejustering: 0 mm til 115 mmAkse: -90° til +90°Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	StromknappInngangMeny/Navigasjons/OKHurtigtast 1Hurtigtast 2
	Funksjoner	LysstyrkKontrastBlätt lysSvart fremhevingACMHDRSuper skarphetGammaFargetemperaturModuserFargeområdGrätonemodusFargetone ved 6-aksemetning ved 6-aksemVolumDempOverstryingAdaptive-SyncOppateringsfrekvensnRVRB
Spesifikasjonene varierer avhengig av modell og/eller region.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.

• Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.

Overklokking kan føre til flimring eller andre bivirkninger som kan være følge av den samlede konfigurasjonen til systemet som er koblet til skjermen og, i visse tilfeller, skjermpanelets spesifikasjoner. Det kan være mulig å løse eller redusere slike effekter ved å velge en lavere oppdateringsfrekvens.
