РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PowerJet 18V P4A GARDENA

RU Инструкция по эксплуатации Аккумуляторная садовая воздуходувка

RU Аккумуляторная садовая воздуходувка

1. БЕЗОПАСНОСТЬ....75

2. МОНТАЖ 76

3. ЭКСПЛУАТАЦИЯ....77

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ..... 77

5. ХРАНЕНИЕ....78

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 78

7. ТЕХНИЧЕСКИЕ ДАННЫЕ 78

8. ПРИНАДЛЕЖНОСТИ 79

9. СЕРВИС/ГАРАНТИЯ 79

Перевод оригинальных инструкций.

Это изделие не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с отсутствием опыта и/или знаний. Дети должны находиться под присмотром, чтобы исключить их игры с изделием. Детям не разрешается выполнять чистку и обслуживание устройства без надзора взрослых. Мы не рекомендуем пользоваться изделием детям младше 16 лет.

Применение в соответствии с назначением:

GARDENA Садовая воздуходувка может использоваться для сдувания мусора или скошенной травы с дорожек, выездов, территории внутренних дворов и т.д., а также для сдувания скошенной травы, сена или листвы в кучи или удаления мусора из углов, стыков или зазоров между черепицами или кирпичами.

Изделие не предназначено для продолжительной работы.

ОПАСНО! Опасность взрыва!

→ Не используйте данное изделие в закрытых помещениях или для выдувания муки, песка, древесной пыли и т.д.

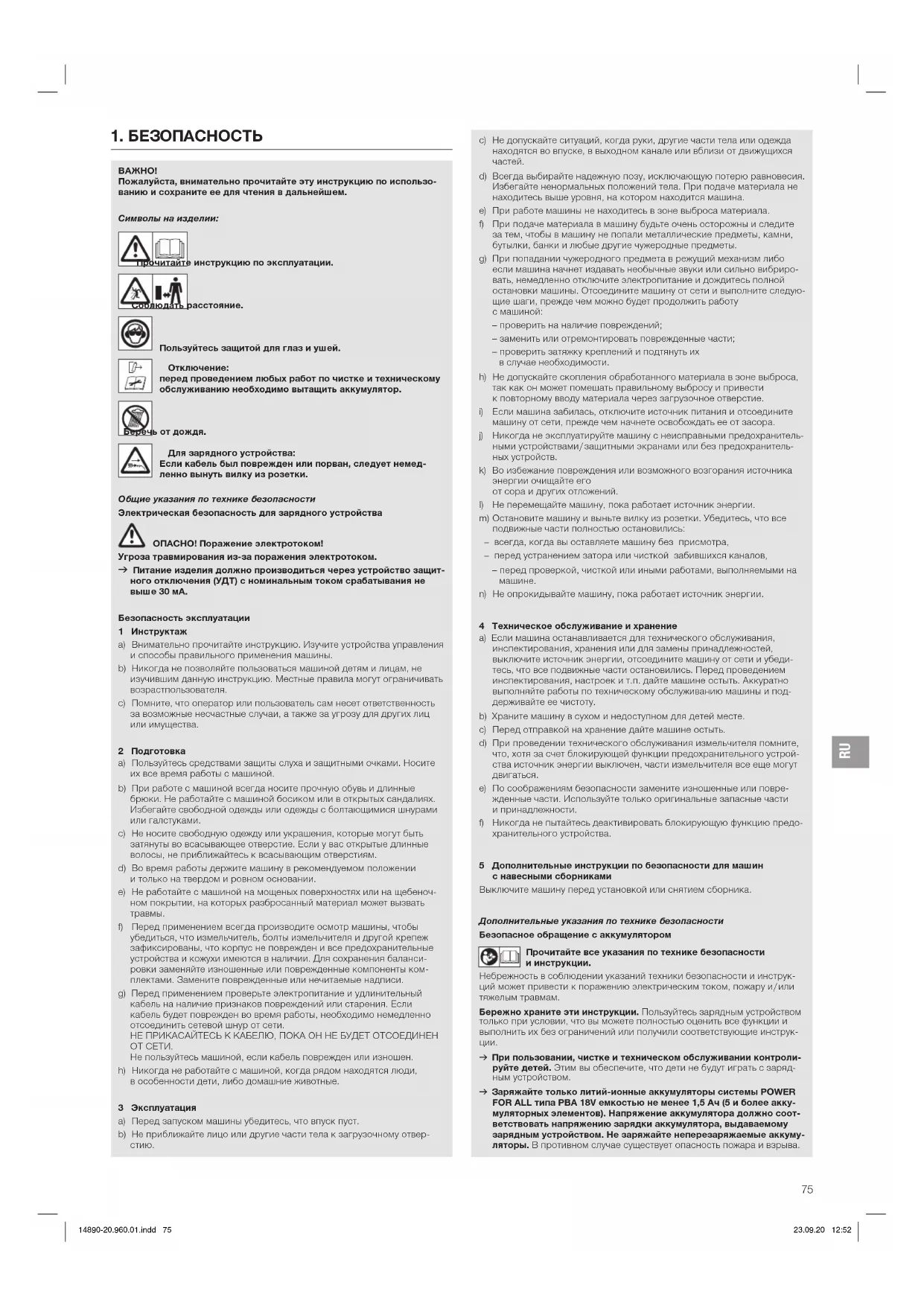

1. БЕЗОПАСНОСТЬ

ВАЖНО!

Пожалуйста, внимательно прочитайте эту инструкцию по использованию и сохраните ее для чтения в дальнейшем.

Символы на изделии:

Пользуйтесь защитой для глаз и ушей.

Отключение: перед проведением любых работ по чистке и техническому обслуживанию необходимо вытащить аккумулятор.

ОТ ДОЖДЯ.

Для зарядного устройства: Если кабель был поврежден или порван, следует немедленно вынуть вилку из розетки.

Общие указания по технике безопасности

Электрическая безопасность для зарядного устройства

ОПАСНО! Поражение электротоком!

Угроза травмирования из-за поражения электротоком.

→ Питание изделия должно производиться через устройство защитного отключения (УДТ) с номинальным током срабатывания не выше 30 мА.

Безопасность эксплуатации

1 Инструктаж

а) Внимательно прочитайте инструкцию. Изучите устройства управления и способы правильного применения машины.
b) Никогда не позволяйте пользоваться машиной детям и лицам, но изучившим данную инструкцию. Местные правила могут ограничивать возрастпользователя.
с) Помните, что оператор или пользователь сам несет ответственность за возможные несчастные случаи, а также за угрозу для других лиц или имущества.

2 Подготовка

а) Пользуйтесь средствами защиты слуха и защитными очками. Носите их все время работы с машиной.
b) При работе с машиной всегда носите прочную сбувь и длинные брюки. Не работайте с машиной босиком или в открытых сандалиях. Избегайте свободной одежды или одежды с болтающимися шнурами или галстуками.
с) Не носите свободную одежду или украшения, которые могут быть затянуты во всасывающее отворстие. Если у вас открытые длинные волосы, не приближайтесь к всасывающим отверстиям.
d) Во время работы держите машину в рекомендуемом положении и только на твердом и ровном основании.
e) Не работайте с машиной на мощенных поверхностях или на щебеночном покрытии, на которых разбросанный материал может вызвать травмы.
1) Перед применением всегда производите осмотр машины, чтобы убедиться, что измельчитель, болты измельнителя и другой крепеж зафиксированы, что корпус не поврежден и все предохранительные устройства и кожухи имеются в наличии. Для сохранения балансировки заменяйте изношенные или поврежденные компоненты комплектами. Замените поврежденные или нечитаемые надписи.
g) Перед применением проверьте электропитание и удлинительный кабель на наличие признаков повреждений или старения. Если кабель будет поврежден во время работы, необходимо немедленно отсоединить сетевой шнур от сети. НЕ ПРИКАСАЙТЕСЬ К КАБЕЛЮ, ПОКА ОН НЕ БУДЕТ ОТСОЕДИНЕН ОТ СЕТИ.
Не пользуйтесь машиной, если кабель поврежден или изношен.
h) Никогда не работайте с машиной, когда рядом находятся люди, в особенности дети, либо домашние животные.

3 Эксплуатация

a) Перед запуском машины убедитесь, что впуск пуст.
b) Не приближайте лицо или другие части тела к загрузочному отверстию.

с) Не допускайте ситуаций, когда руки, другие части тела или одежда находятся во впуске, в выходном канале или вблизи от движущихся частей. с) Всегда выбирайте надежную позу, исключающую потерю равновесия. Избегайте ненормальных положений тела. При подаче материала не находится выше уровня, на котором находится машина.
e) При работе машины не находитесь в зоне выброса материала.
f) При подаче материала в машину будьте очень осторожны и следите за тем, чтобы в машину не попали металлические предметы, камни, бутылки, банки и любые другие чужеродные предметы.
g) При попадании чужеродного предмета в режущий механизм либо если машина начнет издавать необычные звуки или сильно вибрировать, немедленно отключите электропитание и дождитесь полной остановки машины. Отсоедините машину от сети и выполните следующие шаги, прежде чем можно будет продолжить работу с машиной:

– проверить на наличие повреждений;
– заменить или отремонтировать поврежденные части:
– проверить затяжку креплений и подтянуть их в случае необходимости.

h) Не допускайте скопления обработанного материала в зоне выброса, так как он может помешать правильному выбросу и привести к повторному вводу материала через загрузочное отверстие.
i) Если машина забилась, отключите источник питания и отсоедините машину от сети, прежде чем начнете освобождать ее от засора.
j) Никогда не эксплуатируйте машину с неисправными предохранительными устройствами/защитными экранами или без предохранительных устройств.
к) Во избежание повреждения или возможного возгорания источника энергии очищайте его от сора и других отложений.
I) Не перемещайте машину, пока работает источник энергии.
m) Остановите машину и выньте вилку из розетки. Убедитесь, что все подвижные части полностью остановились:

• всегда, когда вы оставляете машину без присмотра,
• перед устранением затора или чисткой забившихся каналов,
  – перед проверкой, чисткой или иными работами, выполняемыми на машине.

п) Не опрокидывайте машину, пока работает источник энергии.

4 Техническое обслуживание и хранение

a) Если машина останавливается для технического обслуживания, инспектирования, хранения или для замены принадлежностей, выключите источник энергии, отсоедините машину от сети и убедитесь, что все подвижные части остановились. Перед проведением инспектирования, настроек и т.п. дайте машине остыть. Аккуратно выполняйте работы по техническому обслуживанию машины и поддерживайте ее чистоту.
b) Храните машину в сухом и недоступном для детей месте.
с) Перед отправкой на хранение дайте машине остыть.
d) При проведении технического обслуживания измельчителя помните, что, хотя за счет блокирующей функции предохранительного устройства источник энергии выключен, части измельчителя все еще могут двигаться.
e) По соображениям безопасности замените изношенные или поврежденные части. Используйте только оригинальные запасные части и принадлежности.
f) Никогда не пытайтесь деактивировать блокирующую функцию предохранительного устройства.

5 Дополнительные инструкции по безопасности для машин с навесными сборниками

Выключите машину перед установкой или снятием сборника.

Дополнительные указания по технике безопасности

Безопасное обращение с аккумулятором

Прочитайте все указания по технике безопасности и инструкции.

Неброжность в соблюдении указаний техники безопасности и инструкций может привести к поражению электрическим током, пожару и/или тяжелым травмам.

Бережно храните эти инструкции. Пользуйтесь зарядным устройством только при условии, что вы можете полностью оценить все функции и выполнить их без ограничений или получили соответствующие инструкции.

→ При пользовании, чистке и техническом обслуживании контролируйте детей. Этим вы обеспечите, что дети не будут играть с зарядным устройством.
→ Заряжайте только литий-ионные аккумуляторы системы POWER FOR ALL типа PBA 18V емкостью не менее 1,5 Ач (5 и более аккумуляторных элементов). Напряжение аккумулятора должно соответствовать напряжению зарядки аккумулятора, выдаваемому зарядным устройством. Не заряжайте неперезаряжаемые аккумуляторы. В противном случае существует опасность пожара и взрыва.

Оберегайте зарядное устройство от дождя или сырости. Попадание воды в электрическое устройство повышает риск поражения электрическим током.

→ Поддерживайте чистоту зарядного устройства. В случае загрязнения существует опасность поражения электрическим током.

→ Перед каждым использованием проверяйте зарядное устройство, кабель и штекер. Не пользуйтесь зарядным устройством, если найдены повреждения. Не производите самостоятельное вскрытие зарядного устройства и производите его ремонт только силамиквалифицированного персонала с использованием оригинальных запасных частей. Поврежденные зарядные устройства, кабели и штекеры повышают риск поражения электрическим током.

→ Не эксплуатируйте зарядное устройство на легковоспламеняющихся поверхностях (например, бумага, текстиль и т. п.) или в горючей среде. Из-за нагрева зарядного устройства в процессе зарядки существует опасность возгорания.

→ Если требуется замена соединительного кабеля, то во избежание снижения уровня надежности следует выполнить эту операцию силами специалистов GARDENA или в авторизованном сервисном центре, обслуживающем электроинструменты GARDENA.

→ Не пользуйтесь изделием во время его зарядки.

→ Эти указания техники безопасности относятся только к литий-ионным аккумуляторам системы POWER FOR ALL PBA 18V.

→ Применяйте аккумулятор только в изделиях изготовителя системы POWER FOR ALL. Только таким образом можно защитить аккумулятор от опасной перегрузки.

→ Заряжайте аккумуляторы только в рекомендованных изготовителем зарядных устройствах. От зарядного устройства, предназначенного для определенного типа аккумуляторов, исходит опасность возгорания при его использовании с другими аккумуляторами.

→ Аккумулятор поставляется в частично заряженном состоянии. Чтобы добиться максимальной эффективности аккумулятора, перед первым использованием полностью зарядите аккумулятор в заряд- ном устройстве.

→ Храните аккумуляторы в недоступных для детей местах.

→ Не вскрывайте аккумулятор.

Существует опасность короткого замыкания.

→ При повреждении и ненадлежащем использовании аккумуляторов из них могут выделяться пары. Аккумулятор может загореться или взорваться.

Обеспечьте доступ свежего воздуха и в случае недомогания обратитесь к врачу. Пары могут раздражать дыхательные пути.

→ При неправильном применении или повреждении из аккумулятора может выпечь горючая жидкость. Избегайте контакта с ней. При случайном контакте промойте пораженное место водой. Если жидкость попала в глаза, обратитесь за дополнительной врачебной помощью. Вытекшая из аккумулятора жидкость может выявать раздражение кожи или химические ожоги.

→ Если аккумулятор поврежден, из него может выпечь жидкость и намочить соседние предметы. Проверьте пораженные части. Очистите их или замените в случае необходимости.

→ Не допускайте короткого замыкания аккумулятора. Держите неиспользуемый аккумулятор вдали от скрепок, монет, ключей, гвоздей, винтов и других мелких металлических предметов, которые могут вызвать замыкание контактов. Короткое замыкание между контактами аккумулятора может привести к ожогам или к возгоранию.

→ Аккумулятор может быть поврежден острыми предметами, например, гвоздем или отверткой, либо воздействием внешней нагрузки. Это может привести к внутреннему короткому замыканию и аккумулятор загорится, задымится, взорвется или перегревся.

→ Никогда не ремонтируйте поврежденные аккумуляторы. Любое техническое обслуживание аккумуляторов должно производиться только изготовителем или уполномоченными им станциями технического обслуживания.

Защищайте аккумулятор от жары, например, от длительного нахождения на солнце, открытого пламени, грязи, воды и влаги.

Существует опасность взрыва и короткого замыкания.

→ Эксплуатируйте и храните аккумулятор только при температурах от -20 °C до +50 °C. Не оставляйте аккумулятор в автомобиле, например, летом. При температурах < 0 °C у отдельных типов устройств возможно снижение производительности.

→ Заряжайте аккумулятор только при окружающих температурах в диапазоне от 0 °C до + 45 °C. Зарядка вне этого диапазона температур может привести к повреждению аккумулятора или повысить риск возгорания.

Электрическая безопасность

ОПАСНО! Остановка сердца!

Это изделие создает во время работы электромагнитное поле. В определенных обстоятельствах это поле может повлиять на функционирование активных или пассивных медицинских имплантатов. Во избежание опасности возникновения ситуаций, которые могут привести к тяжелым или смертельным травмам, лица, пользующиеся медицинскими имплантатами, перед использованием этого изделия должны проконсультироваться со своим врачом и изготовителем имплантата.

ОПАСНО! Опасность взрыва!

Не работайте с изделием во взрывоопасной атмосфере, в которой находятся горючие жидкости, газы или пыль. Электроинструменты образуют искры, которые могут вызвать возгорание пыли или паров. При выдувании больших объемов материала, содержащего пыль, возможно образование электростатических зарядов, которые в неблагоприятных условиях (например, в очень сухих окружающих условиях) могут привести к резким разрядам.

Используйте аккумуляторное изделие только при температурах между 0 °C и 40 °C.

Не пользуйтесь изделием в условиях сырости.

Защищайте контакты аккумулятора от влаги.

Личная безопасность

ОПАСНО! Опасность задохнуться!

Мелкие детали могут быть легко проглочены. Из-за полиэтиленового пакета для маленьких детей существует опасность задохнуться. Во время монтажа не подписайте близко маленьких детей.

Эксплуатируйте изделие только при дневном свете или хорошем искусственном освещении.

Ходите, не бегайте.

Затяните все гайки, болты и винты, чтобы изделие было в безопасном рабочем состоянии.

Избегайте использовать изделие при плохих погодных условиях, особенно при опасности возникновения грозы.

Не надевайте одежду, которая может засасываться в воздухозаборные отверстия (например, платок, галстук, украшения).

Подверите и укройте длинные волосы (например, под каску, шапку, косынку).

Предупреждение: Не используйте изделие без воздуходувной трубы, чтобы избежать контакта с разлетающимся мусором, что может привести к серьезным травмам.

Всегда одевайте перчатки и используйте защитные очки, чтобы предотвратить попадания в глаза и лицо камней или мусора, что может привести к слепоте или другим серьезным травмам.

Будьте осторожны при настройке изделия, чтобы предотвратить защемление пальцев между движущимися и неподвижными частями изделия в то время, как вы устанавливаете части воздуходувки.

Не используйте данное изделие, если часть его повреждена или неисправна, или один из винтов не затянут. Отремонтируйте изделие у сертифицированных специалистов.

Не используйте воздуходувку вблизи беглого или травяного пожара, каминов, мангалов, пепельниц и пр. Правильное использование воздуходувки поможет избежать распространению огня.

Не помещайте никакие предметы в отверстия воздуховуки, выдувайте листву всегда в сторону, где нет людей, животных, стекла и таких твердых объектов, как деревья, автомобили, стены и т.д.

Сильный поток воздуха может привести к разбрасыванию или рикошетированию камней, мусора или палок, что может нанести травмы людям или животным, разбить стекла или причинить иной ущерб.

Никогда не используйте изделие для разбрасывания химикатов, удобрений или других веществ. Это предотвратит распыление токсичных материалов.

Во избежание раздражения пылевыми частицами рекомендуется использовать противопылевой респиратор.

Если изделие по причине неполадки не останавливается, немедленно вытащите аккумулятор и обратитесь в GARDENA Сервисный центр.

Не двигайтось спиной вперед, работая с изделием, вы можете споткнуться.

Предупреждение! При использовании средств защиты слуха и из-за шума, создаваемого изделием, пользователь может не заметить приближающихся людей.

Данное изделие предназначено только для использования под открытым небом.

Сохраняйте бдительность, следите за тем, что вы делаете и руководствуйтесь здравым смыслом в процессе работы с электроинструментом.

Не работайте с электроинструментом, будучи в состоянии усталости, а также под влиянием наркотиков, алкоголя или медикаментов. Одно мгновение невнимательности при работе с электроинструментами может привести к тяжелым последствиям.

Не разбирайте изделие больше, чем он разобран в состоянии поставки.

2. МОНТАЖ

АСНО! Опасность получения травмы!

сность травмирования при непреднамеренном запуске изделия и всасывании волос, одежды или незакрепленных предметов.

→ Дождитесь остановки лопастей ротора и вытащите аккумулятор перед тем, как монтировать изделие.

Установка воздуходувной трубы [Рис. А1]:

1. Надавите на воздуходувную трубу ② до упора в выход воздуходувной трубы ① и затем поверните воздуходувную трубу ② по часовой стрелке до упора (байонетный замок).
2. Опционально для выдува мусора из углов вы можете установить насадку ③ на воздуходувную трубу ② до ее фиксации.

3. ЭКСПЛУАТАЦИЯ

СНО! Опасность получения травмы!

сность травмирования при непреднамеренном запуске изделия и всасывании волос, одежды или незакрепленных предметов.

→ Дождитесь остановки лопастей ротора и вытащите аккумулятор перед тем, как настраивать или переносить изделие.

Зарядка аккумулятора [Рис. 01/02/03]:

ТАНИЕ!

→ Учитывайте сетевое напряжение! Напряжение источника тока должно соответствовать данным на фирменной табличке зарядного устройства.

В составе поставки GARDENA аккумуляторной воздуходувки арт. 14890-55 отсутствуют аккумулятор и зарядное устройство.

Благодаря продуманной процедуре зарядки автоматически определяется уровень заряда аккумулятора и в зависимости от температуры и напряжения аккумулятора зарядка производится с оптимальной на данный момент силой тока.

За счет этого аккумулятор сохраняется и, оставленный в зарядном устройстве, всегда заряжается до максимального уровня.

1. Нажмите кнопку разблокировки Ⓐ и выньте аккумулятор Ⓑ из аккумуляторного разъема Ⓓ.
2. Подключите зарядное устройство аккумулятора Ⓗ в сетевую розетку.
3. Надвиньте зарядное устройство © на аккумулятор (В).

Когда индикатор зарядки аккумулятора 📄 на зарядном устройстве мигает зеленым цветом, аккумулятор заряжается.

Когда индикатор зарядки аккумулятора 😊 на зарядном устройстве непрерывно светится зеленым цветом, аккумулятор полностью заряжен (Время зарядки, см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ).

1. Во время зарядки регулярно проверяйте уровень зарядки.
2. Когда аккумулятор Ⓗ полностью зарядился, вы можете отсоединить аккумулятор Ⓗ от зарядного устройства Ⓒ.

Значение элементов индикации:

Индикатор на зарядном устройстве [Рис. ОЗ]:

Мигающий свет индикаторазарядки аккумулятора ⑯

О процессе зарядки сигнализирует мигание индикатора зарядки аккумулятора 📁.

Указание: Процесс зарядки возможен лишь при условии, что температура аккумулятора находится в допустимом диапазоне температур зарядки см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ.

Непрерывное свечение индикатора зарядки аккумулятора ©

Непрерывное свечение индикатора зарядки аккумулятора сигнализирует о том, что аккумулятор полностью заряжен или что температура аккумулятора находится за пределами допустимого диапазона температур зарядки и поэтому он не может быть заряжен. Как только температура окажется в допустимом диапазоне температур, аккумулятор заряжается.

Без вставленного аккумулятора непрерывное свечение индикатора зарядки аккумулятора 📋 сигнализирует о том, что сетевая вилка вставлена в розетку и зарядное устройство готово к работе.

Индикатор уровня зарядки аккумулятора Ⓟ на изделии [Рис. 04/06]:

После запуска изделия индикатор уровня зарядки аккумулятора Ⓟ активируется на 5 секунд.

Уровень зарядки Индикатор уровня зарядки аккумуляторааккумулятора

Заряжено на 67 – 100 %	1, 2 и 3 светятся зеленым цветом
Заряжено на 34 – 66 %	1 и 2 светятся зеленым цветом
Заряжено на 11 – 33 %	1 светится зеленым цветом
Заряжено на 0 – 10 %	1 мигает зеленым цветом

Если светодиод Ⓤ️ мигает зеленым цветом, необходимо зарядить аккумулятор.

Если светодиод Ошибка Ⓞ светится или мигает, см. 6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.

Рабочая позиция [Рис. 05]:

Во время работы двигайтесь в сторону от твердых объектов, таких как бордюры/тротуары, крупные камни, автомобили и заборы.

Вычищайте углы, двигаясь из угла наружу. Это предотвратит скопление грязи, которая может быть сметена вам в лицо.

Будьте осторожны при работе вблизи растений. Сильный поток воздуха может повредить нежные растения.

Запуск воздуходувки [Рис. 01/06]:

СНО! Опасность получения травмы!

ществует опасность травмирования, если изделие не останавливается при отпускании пускового рычага.

→ Не обходите предохранительные устройства или переключатели. Например, не закрепляйте пусковой рычаг на рукоятке.

Запуск:

1. Вставьте аккумулятор Ⓑ в ответную часть аккумулятора Ⓓ до щелчка фиксатора.
2. Потяните пусковой рычаг ④. Воздуходувка запускается и индикатор уровня заряда аккумулятора ⑤ активируется на 5 секунд.

Остановка:

1. Отпустите пусковой рычаг ④. Воздуходувка останавливается.
2. Нажмите кнопку разблокировки Ⓐ и выньте аккумулятор Ⓑ из аккумуляторного разъема Ⓓ.

Регулировка воздушного потока [Рис. 06]:

Вы можете устанавливать 7 ступеней воздушного потока.
→ Поверните колесико регулятора мощности воздушного потока Ⓗ в требуемое пложение.

Слабый воздушный поток: идеален для выдувания мелкой листвы, например, на булыжнике.

Средний воздушный поток: идеален для нормальной листвы.

Сильный воздушный поток: идеален для крупной и мокрой листвы.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

СНО! Опасность получения травмы!

сность травмирования при непреднамеренном запуске изделия и всасывании волос, одежды или незакрепленных предметов.

→ Дождитесь остановки лопастей ротора и вытащите аккумулятор перед тем, как приступить к техническому обслуживанию изделия.

Чистка воздуходувки [Рис. М1]:

СНО! Опасность получения травмы!

асность травмирования и риск повреждения изделия.

→ Не разрешается очищать изделие в воде или под струей воды (в особенности с помощью моек высокого давления).
→ Не производите чистку с помощью химикатов, в том числе бензина или растворителей. Некоторые вещества могут разрушить важные пластмассовые детали.

Вентиляционные щели должны быть постоянно чистыми.

1. Очистите вентиляционные щели ⑤ мягкой щеткой (не используйте отвертку).
2. Снимите воздуходувную трубу и очистите ее.

Чистка аккумулятора и зарядного устройства аккумулятора:

Перед подключением зарядного устройства аккумулятора убедитесь, что поверхности и контакты аккумулятора и зарядного устройства аккумулятора чистые и сухие.

Не пользуйтесь проточной водой.

→ Зарядное устройство аккумулятора: Очищайте контакты и пластмассовые детали мягкой сухой салфеткой.
→ Аккумулятор: Время от времени очищайте мягкой, чистой и сухой кистью вентиляционные щели и подводы аккумулятора.

5. ХРАНЕНИЕ

Вывод из эксплуатации:

Изделие необходимо хранить в недоступном для детей месте.

1. Снимите аккумулятор.
2. Зарядите аккумулятор.
3. Очистите воздуходувку, аккумулятор и зарядное устройство аккумулятора (см. 4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).
4. Храните воздуходувку, аккумулятор и зарядное устройство аккумулятора в сухом, закрытом и защищенном от отрицательных температур помещении.

Утилизация:

(согласно Директивы 2012/19/EC)

Не допускается выбрасывать изделие с обычным бытовым мусором. Его необходимо утилизировать в соответствии с действующими местными предписаниями по защите окружающей среды.

ВАЖНО!

→ Утилизируйте изделие через местный пункт приемки вторсырья.

Утилизация аккумулятора:

GARDENA аккумулятор представляет собой литий-ионную батарею, которая по истечению срока службы должна утилизироваться отдельно от обычного бытового мусора.

Li-ion

ВАЖНО!

→ Утилизируйте аккумуляторы через местный пункт приемки вторсырья.

1. Полностью разрядите литий-ионные батареи (обратитесь в GARDENA сервисный центр).
2. Защищайте контакты литий-ионных батарей от короткого замыкания.
3. Надлежащим образом утилизируйте литий-ионные батареи.

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СНО! Опасность получения травмы!

асность травмирования при непреднамеренном запуске изделия и всасывании волос, одежды или незакрепленных предметов.

→ Дождитесь остановки лопастей ротора и вытащите аккумулятор перед тем, как устранять неполадки изделия.

Проблема Возможная причина Устранение

Воздуходувка необычно вибрирует	Механическая неисправность. →	Обратитесь в GARDENA Сервисныйцентр.
Воздуходувка не запускается или останавливается. Светодиод Ⓤмигает зеленым цветом [Рис. 04]	Аккумулятор разряжен. →	Зарядите аккумулятор.
Воздуходувка не запускается или останавливается. Светодиод Ошибка ⚫ светитсякрасным цветом [Рис. 04]	Температура аккумулятора вне допустимого диапазона.	→ Дождитесь, пока температура аккумулятора снова окажется между 0 ^ и +45^ .
	Между контактами аккумулятора воздуховки имеются капли воды или влага.	→ Сухой тряпкой удалите капли воды/влагу.
	Мотор заблокирован. →	Устраните помеху. Произведите повторный запуск.
	Аккумулятор был вставлен при нажатом пусковом рычаге.	→ Отпустите пусковой рычаг и снова запустите изделие.
	Пусковой рычаг неисправен.	→ Обратитесь в GARDENA Сервисныйцентр.

Проблема Возможная причина Устранение

Воздуходувка не запускается или останавливается.Светодиод Ошибка ☑мигает красным цветом[Рис. 04]	Изделие неисправно.	→ Обратитесь в GARDENASервисныйцентр.
Воздуходувка не запускается или останавливается.Светодиод Ошибка ☑не светится[Рис.04]	Аккумулятор вставлен в аккумуляторное гнездо не полностью.	→ Вставьте аккумулятор в аккумуляторное гнездо полностью до щелчка фиксатора.
	Аккумулятор неисправен.	→ Замените аккумулятор.
	Изделие неисправно.	→ Обратитесь в GARDENASервисныйцентр.
Процесс зарядки невозможен.Индикатор зарядки аккумулятора ☑непрерывносветится[Рис. 03]	Аккумулятор не установлен (правильно).	→ Правильно установите аккумулятор в зарядное устройство.
	Контакты аккумулятора загрязнены.	→ Очистите контакты аккумулятора (например, несколько раз вставив и вынув аккумулятор. В случае необходимости замените аккумулятор).
	Температура аккумулятора вне допустимого диапазона температур зарядки.	→ Дождитесь, пока температура аккумулятора снова окажется между 0 ^ и +45 ^ .
	Аккумулятор неисправен.	→ Замените аккумулятор.
Индикатор зарядки аккумулятора ☑не светится [Рис. 03]	Сетевая вилка зарядного устройства не вставлена (правильно).	→ (Полностью) вставьте сетевую вилку в розетку.
	Розетка, сетевой кабель или зарядное устройство неисправно.	→ Проверьте сетевое напряжение. При необходимости отдайте зарядное устройство на проверку авторизованному торговому представителю или в GARDENASервисный центр.

УКАЗАНИЕ: в случае других неисправностей, пожалуйста, обращайтесь в свой GARDENA сервисный центр. Ремонт разрешается производить только в GARDENA сервисных центрах, а также у дилеров, авторизованных в GARDENA.

7. ТЕХНИЧЕСКИЕ ДАННЫЕ

Аккумуляторная садовая воздуходукка	Ед.изм.	Значение (арт. 14890)
Объемный расход	м3/мин.	7,9
Макс. скорость подачи воздуха	км/ч	100
Вес (без аккумулятора)	кг	1,8
Уровень звукового давления L_рк^1) Погрешность k_м	дБ (А)	852,5
Уровень звуковой мощности L_мк^2) :измеренный/гарантированныйПогрешность k_мл	дБ (А)	95 /961
Вибрация на рукоятке a_лнм^1) Погрешность k_лнм	м3/сек2	0,41,5
Метод измерения согласно:EN 50636-2-100RL 2000/14/EG

УКАЗАНИЕ: Приведенное значение виброэмиссии было измерено в соответствии со стандартным методом испытаний и может использоваться при сравнении электроинструментов друг с другом. Это значение может такжеваться для предварительной оценки подверженности воздействию. Значеоэмиссии может изменяться во время реального использования электроinha.

Системный аккумуляторРВА 18V 2,5Ah W-B	Ед.изм.	Значение (арт. 14903)
Напряжение аккумулятора В (пост.)		18
Емкость аккумулятора	Ач	2,5
Количество ячеек (Li-Ion)		5

Подходящие зарядные устройства аккумуляторов системы POWER FOR ALL: AL 18..CV.

Зарядное устройство Ед.изм. Значение (арт. 14900)

аккумулятораAL 1810 CV P4A
Напряжение В (пер.) 220 – 240
Частота сети Гц 50 – 60
Номинальная мощность Вт 26
Напряжение зарядки аккумулятора	В (пост.) 18
Макс. ток зарядки аккумулятора	мА 1000
Время зарядки аккумулятора 80% / 97 – 100% (примерно)
PBA 18V 2,0Ah W-B	мин	96 / 124
PBA 18V 2,5Ah W-B	мин	120 / 154
PBA 18V 4,0Ah W-C	мин	192 / 244
Допустимый диапазон температурзарядки	°C 0 – 45
Вес в соответствии с процедурой EPTA 01:2014	кг 0,17
Класс защиты	☐ / II

Подходящие аккумуляторы системы POWER FOR ALL: PBA 18V.

1. ПРИНАДЛЕЖНОСТИ

GARDENA Системный аккумуляторPBA 18V/45 P4APBA 18V/72 P4A	Аккумулятор для дополнительной работы или на замену.	арт. 14903арт. 14905
GARDENA Зарядное устройство для быстрой зарядки аккумулятора AL 1830 CV P4A	Для быстрой зарядки аккумулятора системы POWER FOR ALL PBA 18V..W-..	арт. 14901

9. СЕРВИС/ГАРАНТИЯ

Сервис:

Пожалуйста, обратитесь по адресу, приведенному на обратной стороне.

Гарантийные обязательства:

В случае гарантийной рекламации с вас не взимается плата за предоставленные услуги.

GARDENA Manufacturing GmbH гарантирует надлежащую работу всех новых оригинальных изделий GARDENA в течение 2 лет с даты первой покупки у дилера при условии использования изделия исключительно для личных целей. Гарантия изготовителя не распространяется на изделия, приобретенные на вторичном рынке. Данная гарантия распространяется на все существенные недостатки изделия, которые доказательно связаны с ошибками в материалах или производстве. Гарантия подразумевает предоставление полностью функционирующего изделия на замену или ремонт неисправного изделия, отправленного нам бесплатно; мы оставляем за собой право выбирать один из двух вариантов по своему усмотрению. Данная услуга предоставляется при соблюдении следующих условий:

• Изделие использовалось по назначению в соответствии с рекомендациями в руководстве по эксплуатации.
• Ни покупатель, ни третье лицо не пытались вскрывать или ремонтировать изделие.
• При эксплуатации использовались только оригинальные запасные и изнашиваемые детали GARDENA.
• Предоставление товарного чека.

Из гарантии исключены нормальный износ деталей и компонентов (например, ножей, деталей крепления ножей, турбин, осветительных приборов, клиновых и зубчатых ремней, рабочих колес, свечей зажигания), изменения внешнего вида, а также изнашиваемые и расходные детали.

Данная гарантия изготовителя ограничивается заменой и ремонтом некондиционного товара на указанных выше условиях. Гарантия изготовителя не может быть основанием для выдвижения иных претензий, например, на возмещение ущерба. Данная гарантия изготовителя, естественно, не затрагивает законные и договорные гарантийные требования в отношении дилера/продавца.

Гарантия изготовителя регулируется правом Федеративной Республики Германия.

В гарантийном случае, пожалуйста, оплатите необходимые почтовые сборы и вышлите дефектное изделие вместе с копией товарного чека и описанием неисправностей по адресу сервисной службы GARDENA.

Изнашиваемые детали:

Воздуходувная труба и насадка являются изнашиваемыми частями и на них не распространяется гарантия.

Инструкции производителя для Российской Федерации

Изготовитель: GARDENA Germany AB, PO Box 7454, S-103 92 Stockholm, Sweden Страна изготовления указана на товаре.

Официальный импортер на территорию России:

ООО «Хускварна», 141400, Московская область, г. Химки, ул. Ленинградская, владение 39, строение 6, помещение № ОВ02_04

Серийный номер: A2026

A	20*	26
1-й серии (индекс производства)	Год выпуска	Календарная неделя выпуска

* Последние две цифры года выпуска 2020 (третий и четвертый знак).

1. ТЕХНИКА НА БЕЗОПАСНОСТ.... 106
2. MOHTAK 108
3. ОБСЛУЖВАНЕ.....108
4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ..... 109
5. СЪХРАНЕНИЕ ..... 109
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ 109
7. ТЕХНИЧЕСКИ ДАННИ 110
8. АКСЕСОАРИ 110
9. СЕРВИЗ/ГАРАНЦИЯ 110

Спазвайте дистанция.

ОПАСНОСТ! Токов удар!

Безопасна работа с батерии

Индикация на зарядното устройство [фиг. ОЗ]:

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

СНОСТ! Контузии!

Зарядни устройства подходящи за система POWER FOR ALL: AL 18..CV.

Зарядно устройство Мярка Стойност (Арт. 14900) AL 1810 CV P4A

Зарядно устройство Мярка Стойност (Арт. 14900) AL 1810 CV P4A

Акумулаторни батерии подходящи за система POWER FOR ALL: PBA 18V.

1. АКСЕСОАРИ

Тел.: [phone]

[e-mail]

Canada/USA

GARDENA Canada Ltd.

100 Summerlea Road
