INSTRUKCJA OBSŁUGI PowerJet 18V P4A GARDENA

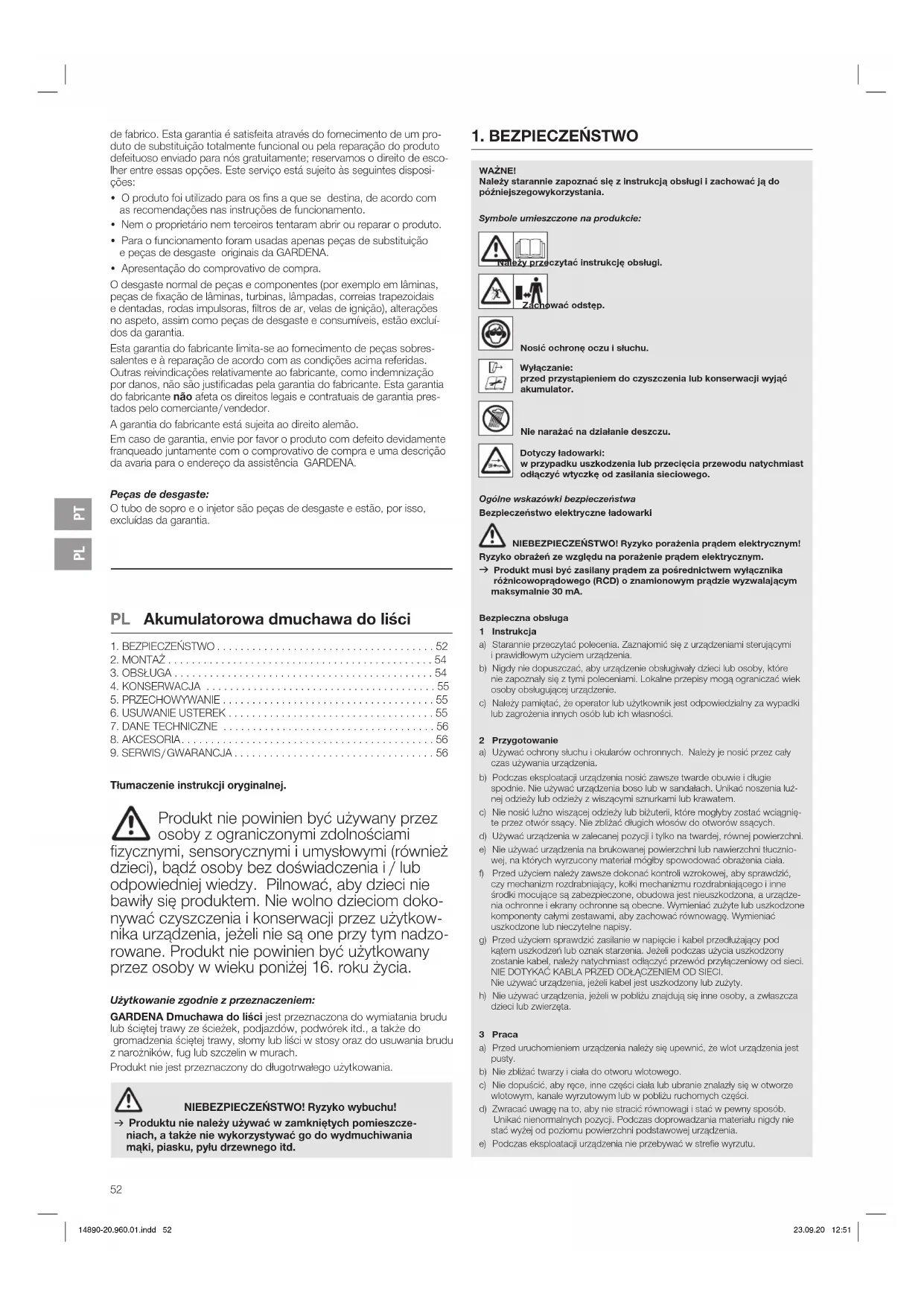

PL Instrukcja obsługi Akumulatorowa dmuchawa do liści

PL Akumulatorowa dmuchawa do liści

1. BEZPIECZEŃSTWO....52
2. MONTAZ 54
3. OBSŁUGA 54
4. KONSERWACJA 55
5. PRZECHOWYWANIE 55
6. USUWANIE USTEREK 55
7. DANE TECHNICZNE 56
8. AKCESORIA....56
9. SERWIS/GWARANCJA 56

Tłumaczenie instrukcji oryginalnej.

Produkt nie powinien być używany przez osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi i umysłowymi (również dzieci), bądź osoby bez doświadczenia i / lub odpowiedniej wiedzy. Pilnować, aby dzieci nie bawiły się produktem. Nie wolno dzieciom dokonywać czyszczenia i konserwacji przez użytkownika urządzenia, jeżeli nie są one przy tym nadzorowane. Produkt nie powinien być użytkowany przez osoby w wieku poniżej 16. roku życia.

Użytkowanie zgodnie z przeznaczeniem:

GARDENA Dmuchawa do liści jest przeznaczona do wymiatania brudu lub ścietej trawy ze ścieżek, podjazdów, podwórek itd., a także do gromadzenia ścietej trawy, słomy lub liści w stosy oraz do usuwania brudu z narożników, fug lub szczelin w murach.

Produkt nie jest przeznaczony do długotrwałego użytkowania.

NIEBEZPIECZEŃSTWO! Ryzyko wybuchu!

→ Produktu nie należy używać w zamkniętych pomieszczeniach, a także nie wykorzystywać go do wydmuchiwania mąki, piasku, pyłu drzewnego itd.

1. BEZPIECZEŃSTWO

WAŻNE!

Należy starannie zapoznać się z instrukcją obsługi i zachować ją do późniejszegowykorzystania.

Symbole umieszczone na produkcie:

ży przeczytać instrukcję obsługi.

Wyłączanie: przed przystąpieniem do czyszczenia lub konserwacji wyjąć akumulator.

Nie narażać na działanie deszczu.

Dotyczy ładowarki: w przypadku uszkodzenia lub przecięcia przewodu natychmiast odłączyć wtyczkę od zasilania sieciowego.

Ogólne wskazówki bezpieczeństwa

Bezpieczeństwo elektryczne ładowarki

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!

Ryzyko obrażeń ze względu na porażenie prądem elektrycznym.

→ Produkt musł być zasilany prądem za pośrednictwem wyłącznika różnicowoprądowego (RCD) o znamionowym prądzie wyzwalającym maksymalnie 30 mA.

Bezpieczna obsługa

1 Instrukcja

a) Starannie przeczytać polecenia. Zaznajomić się z urządzeniami sterującymi i prawidłowym użyciem urządzenia.
b) Nigdy nie dopuszczac, aby urządzenie obsługiwały dzieci lub osoby, które nie zapoznały się z tymi poleceniami. Lokalne przepisy mogą ograniczać wiek osoby obsługującej urządzenie.
c) Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia innych osób lub ich własności.

2 Przygotowanie

a) Używać ochrony słuchu i okularów ochronnych. Należy je nosić przez cały czas używania urządzenia.
b) Podczas eksploatacji urządzenia nosić zawsze twarde obuwie i długie spodnie. Nie używać urządzenia boso lub w sandałach. Unikać noszenia lużnej odzieży lub odzieży z wiszącymi sznurkami lub krawatem.
c) Nie nosić luźno wiszącej odzieży lub bizuterii, które mogłyby zostać wciągnięte przez otwór ssący. Nie zbliżać długich włosów do otworów ssących.
d) Używać urządzenia w zalecanej pozycji i tylko na twardej, równej powierzchni.
e) Nie używać urządzenia na brukowanej powierzchni lub nawierzchni tłucznio- wej, na których wyrzucony materiał mógłby spowodować obrażenia ciała.
f) Przed użyciem należy zawsze dokonać kontroli wzrokowej, aby sprawdzić, czy mechanizm rozdrabniający, kółki mechanizmu rozdrabniającego i inne środki mocujące są zabezpioczone, obudowa jest nieuszkodzona, a urządzenia ochronne i ekrany ochronne są obecne. Wymieniać zużyte lub uszkodzone komponenty całymi zestawami, aby zachować równowagę. Wymieniać uszkodzone lub nieczytelne napisy.
g) Przed użyciem sprawdzić zasilanie w napięcie i kabel przedłużający pod kątom uszkodzeń lub oznak starzenia. Jeżeli podczas użycia uszkodzony zostanie kabel, należy natychmiast odłączyć przewód przyłączeniowy od sieci. NIE DOTYKAĆ KABLA PRZED ODŁ ACZENIEM OD SIECI. Nie używać urządzenia, jeżeli kabel jest uszkodzony lub zużyty.
h) Nie używać urządzenia, jeżeli w poblizu znajdują się inne osoby, a zwłaszcza dzieci lub zwierzęta.

3 Praca

a) Przed uruchomieniem urządzenia należy się upewnić, że włot urządzenia jest pusty.
b) Nie zbliżać twarzy i ciała do otworu wlotowego.
c) Nie dopuścić, aby rące, inne części ciała lub ubranie znalazły się w otworze włotowym, kanale wyrzutowym lub w pobliżu ruchomych części.
d) Zwracać uwagę na lo, aby nie stracić równowagi i stać w pewny sposób. Unikać nionormalnych pozycji. Podczas doprowadzania materiału nigdy nie stać wyżej od poziomu powierzchni podstawowej urządzenia.
ej Podczas eksploatacji urządzenia nie przebywać w strefie wyrzutu.

f) Zachować najwyższą ostrożność podczas doprowadzania materiału do urządzenia, aby do jego wnętrza nie przedostały się metalowe części, kamienie, butelki, puszki i inne obce obiekty.
g) Natychmiast wyłączyć źródło prądu i zaczekać, aż urządzenie zatrzyma się, jeżeli mechanizm trący napotka na obcy obiskt lub jeżeli urządzenie zacznie wydawać nietypowe odgłosy lub wibrować. Odlączyć urządzenie od sieci i przed ponownym uruchomieniem i użyciem urządzenia podjąć następujące kroki;

• sprawdzić pod kątem uszkodzeń;
• wymienić lub naprawić uszkodzone części;
• sprawdzić pod kątem lużnych części, dociągnąć je.

h) Nie dopuścić, aby przetwarzany materiał zbierał się w strefie wyrzułu, gdyż może to utrudnić prawidłowy wyrzut i powodować ponowne wprowadzenie materiału poprzez otwór wlotowy.
i) Wyłączyć zródło energii i odłączyć urządzenie od sieci, jeżeli urządzenie jest zatkane i konieczne jest jego oczyszczenie z odpadów.
j) Nigdy nie uruchamiać maszyny z uszkodzonymi urządzeniarni lub osłonami zabezpieczającymi bądź bez urządzeń zabezpieczających.
k) Dbać o to, aby źródło energii nie było zabrudzone odpadami lub innymi nagromadzonymi przedmiotami, aby uniknąć jego uszkodzenia i powstania możliwego ognia.
I) Nie transportować urządzenia z pracującym źródłem energii.
m) Zatrzymać urządzenie i wyciągnąć wtyczkę z gniazda. Upewnić się, że wszystkie ruchome części całkowicie zatrzymały się;

• zawsze wtedy, gdy urządzenie jest pozostawiane bez nadzoru,
• przed usunięciem zatoru lub oczyszczeniem zatkanych kanałów,
• przed sprawdzeniem, czyszczeniem lub innymi pracami przy urządzeniu.

n) Nie przechylac urządzenia na bok, gdy źródło energii pracuje.

4 Kontrola / konserwacja i przechowywanie

a) Jeżeli urządzenie zostaje zatrzymane w celu przeprowadzenia konserwacji, inspekcji, wymiany wyposażenia lub w celu przechowania, należy wyłączyć źródło energii, odlączyć urządzenie od sieci i upewnić się, że wszystkie ruchome części zatrzymały się. Przed przeprowadzeniem inspekcji, dokonaniem ustawień itp. zaczekać do ochłodzenia się urządzenia. Starannie konserwować urządzenie i dbać o jego czystość.
b) Przechowywać urządzenie w suchym miejscu, z dala od zasięgu dzieci.
c) Przed odłożeniem urządzenia do przechowania zawsze zaczekać do jego ochłodzenia się.
d) Podczas konserwacji mechanizmu rozdrabniają cego należy być zawsze świadomym faktu, że nawet gdy zróció energii jest wyłączone poprzez funkcję blokady urządzenia ochronnego, mechanizm rozdrabniający może być nadal poruszany.
e) Ze względów bezpieczeństwa wymieniać zużyte lub uszkodzone części. Używać tylko oryginalnych części zamiennych i oryginalnego wyposażenia.
f) Nigdy nie próbować pomijać funkcji blokady urządzenia ochronnego.

5 Dodatkowe wskazówki bezpieczeństwa dotyczące urządzeń z workami

Przed zamocowaniem lub zdjęciem worka należy wyłączyć urządzenie.

Dodatkowe wskazówki bezpieczeństwa

Bezpieczne obchodzenie się z akumulatorem

Należy przeczytać wszystkie wskazówki bezpieczeństwa oraz zalecenia.

Zaniedbania w kwestli przestrzegania wskazówek bezpieczeństwa oraz zaleceń mogą doprowadzić do porażenia prądem elektrycznym, pożaru oraz/lub ciężkich obrażeń ciała.

Niniejsze zalecenia należy starannie przechowywać. Ładowarki należy używać tylko wtedy, gdy użytkownik jest w stanie w pełni ocenić wszystkie funkcje i może korzystać z nich bez ograniczeń lub otrzymać odpowiednie zalecenia.

→ Należy nadzorować dzieci podczas używania, czyszczenia lub konserwacji. Pozwoli to zagwarantować, że dzieci nie będą bawić się ładowarką.
→ Ładować tylko akumulatory systemowe litowo-jonowe POWER FOR ALL typu PBA 18V. od pojemności 1,5 Ah (od 5 ogniw). Napięcle akumulatora musi być zgodne z napięciem ładowania ładowarki. Nie należy ładować baterii jednorazowych.
W przeciwnym razie istnieje niebezpieczeństwo pożaru i wybuchu.
→ Nie należy narażać ładowarki na działanie deszczu lub wilgoci. Wnikanio wody do urządzenia elektrycznego zwiększa zagrożenie porażenia prądem elektrycznym.
→ Ładowarkę należy utrzymywać w czystości. Zabrudzenie zwiększa ryzyko porażenia prądem elektrycznym.
→ Przed każdym użycie sprawdzić ładowarkę, kabel i wtyczkę. W przypadku wykrycia uszkodzeń nie używać ładowarki. Nie otwierać samodzlelnie ładowarki, jej naprawę należy zlecać wyłącznie wykwallifikowanym pracownikom i tylko z zastosowaniem oryginalnych części zamiennych. Uszkodzone ładowarki, kable i wtyczki zwiększają ryzyko porażenia prądem elektrycznym.
→ Nie używać ładowarki na łatwopalnym podłożu (np. papierze, tekstyllach ltd.) lub w sąsledztwie substancji łatwopalnych. Ze względu na nagrzewanie się ładowarki podczas ładowania istnieje niebezpieczeństwo pożaru.
→ Ze względów bezpieczeństwa wymiany kabla przyłączeniowego powinna dokonać firma GARDENA lub autoryzowane centrum serwisowe elektronarząodzi GARDENA.

→ Nie używać produktu podczas ładowania.
→ Niniejsze wskazówki bezpieczeństwa dotyczą tylko akumulatorów systemowych litowo-jonowych POWER FOR ALL PBA 18V.
→ Akumulator wykorzystywać tylko w produktach oferowanych przez producentów systemu POWER FOR ALL. Pozwoli to ochronić akumulator przed niebezpiecznym przeciążeniem.
→ Akumulatory należy ładować tylko w ładowarkach zalecanych przez producenta. W przypadku ładowarki przeznaczonej do określonego typu akumulatorów istnieje zagrożenie pożarowe, jeśli będzie ona używana z innymi akumulatorami.
→ Akumulator jest dostarczany w stanie częściowego naładowania. Aby zapewnić pełną wyclajność akumulatora, należy przed pierwszym uzyciem całkowicie naładować akumulator w ładowarce.
→ Akumulatory należy przechowywać poza zasięgiem dzieci.
→ Nie otwlerać akumulatora. Istnieje niebezpieczeństwo zwarcia.
→ W przypadku uszkodzenia lub nieodpowiedniego użytkowania akumulatora może dojść do wydzielenia się oparów. Może dojść do zapionu lub wybuchu akumulatora. Zapewnić dopływ świeżego powietrza, a w razie wystąpienia dolegliwości skonaktować się z lekarzem. Opary mogą spowodować podrażnienie dróg oddechowych.
→ W przypadku nieprawlidłowego użytkowania lub uszkodzonego akumulatora może dojść do wycleku lątwopalnego płynu. Unikać kontaktu z płynem. W razie przypadkowego kontaktu miejsce zetknięcia należy opłukać wodą. W razie kontaktu płynu z oczami należy skorzystać z pottery lekarskiej. Wyciekający płyn akumulatorowy może powodować podrażnienia skóry lub oparzenia.
→ W przypadku uszkodzenia akumulatora wyciekający płyn może spowodować zamoczenie przedmiotów znajdujących się w pobliżu. Należy sprawdzić narażone elementy. W razie konieczności należy je wyczyścić lub ewentualnie wymienić.
→ Nle doprowadzać do zwarcla akumulatora. Nleużywany akumulator należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych metalowych przedmiotów, które mogłyby doprowadzić do zwarcla styków. Zwarcie na stykach akumulatora może doprowadzić do oparzeń lub powstania ognia.
→ Kontakt z ostryml przedmłotami, taklmi Jak gwożdzie lub wkrętaki, bądź działalnie siły zewnętrznej może spowodować uszkodzenie akumulatora. Może dojść do wewnętrznego zwarcia, które może doprowadzić do zapłonu, dymienia, wybuchu lub przegrzania akumulatora.
→ Nigdy nie przeprowadzać konserwacji uszkodzonych akumulatorów. Konserwacja akumulatorów powinna zostać przeprowadzona wyłącznie przez producenta lub autoryzowane centrum serwisowe.
→ Chronić akumulator przed gorącem np. długotrwałym działaniem promieni słonecznych, ogniem, brudem, woda i wilgocią, Istnieje ryzyku wybuchu lub zwarcia.
→ Akumulator należy eksploatować i przechowywać w temperaturze otoczenia od -20 °C do +50 °C. Nie pozostałwać akumulatora w samochodzie np. latem. Przy temperaturach < 0 °C może w zależności od urządzenia dojść do spadku wydajności.
→ Akumulator ładować wyłącznie w temperaturach otoczenia w zakresie od 0 °C do + 45 °C. Ładowanie poza dopuszczalnym zakresem temperatury może doprowadzić do uszkodzenia akumulatora lub zwiększyć zagrożenie pożarowe.

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO! Zatrzymanie akcji serca!

Podczas pracy produkt wytwarza pole elektromagnetyczne. W określonych warunkach pole to może oddziaływać na aktywne i pasywne implanty medyczne. Aby uniknąć ryzyka poważnych lub śmieretelnych obrażeń ciała, zalecamy osobom posiadającym implanty medyczne przed użyciem produktu skontaktować się z lekarzem lub producentem implantu.

NIEBEZPIECZEŃSTWO! Ryzyko wybuchu!

Nie należy wykonywać prac z użyciem produktu w obszarach zagrożonych wybuchem, w których znajdują się palne clecze, gazy lub pyły. Elektronarzędzia wytwarzają Iskry, które mogłyby zapalić pył lub opary.

W trakcie wymiatania dużych ilości materiału zmieszanego z pyłem mogą pojawłać się ładunki elektrostatyczne, które w niekorzystnych warunkach (np. w bardzo suchym otoczeniu) mogą się gwałtownie rozładowywać.

Produktu wyposażonego w akumulator używać wyłącznie w temperaturze w zakresie od 0 °C do 40 °C.

Nie należy używać produktu w wilgotnych warunkach.

Styki akumulatora chronić przed wilgocią.

Bezpieczeństwo osobiste

NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!

Istnieje ryzyko połknięcia drobnych części. W przypadku małych dzieci istnieje ryzyko uduszenia plastikową torebką. Dzieci należy trzymać z dala od miejsca montażu produktu.

Produktu używać tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie należy biegać, tylko chodzić.

Aby zapewnić dobry stan techniczny produktu, należy zawsze dokręcać wszystkie nakrętki, sworznie i śruby.

Unikać używania produktu w złych warunkach pogodowych, zwłaszcza w przypadku zagrożenia burzą.

Nie należy nosić elementów garderoby, które mogłyby zostać wciągnięte do otworu ssącego (np. szala, krawata lub bizuteri).

Związać i zabezpieczyć długie włosy (np. zakładając kask, cząpkę lub chustkę na głowę).

Uwaga: Nie używać produktu bez właściwie podłączonej rury dmuchawy, aby uniemożliwić rozrzucanie śmieci, ponieważ może to skutkować poważnymi obra żeniami.

Należy zawsze nosić rękawice i stosować środki ochrony wzroku w celu zabezpieczenia oczu oraz twarzy przed kamieniami i gruzem, które mogłyby doprowadzić do utraty wzroku lub ciężkich obrażeń.

Podczas regulacji produktu, a także w trakcie montażu elementów dmuchawy należy zachować ostrożność, aby uniknąć zakleszczenia palców pomiędzy ruchomymi i stałymi częściami produktu.

Nie używać produktu, jeśli jego elementy są uszkodzone lub śruby są poluzowane. Naprawę produktu należy zlecić autoryzowanemu serwisowi.

Nie należy korzystać z dmuchawy w przypadku pożaru lasów lub traw, a także w pobliżu kominków, rozpalonego grilla, popielniczek itp. Właściwe korzystanie z dmuchawy pozwoli uniknąć rozprzestrzeniania się pożaru.

Nie należy wkładać żadnych przedmiotów do rur dmuchawy; nie kierować strumienia wydmuchu w stronę ludzi, zwierząt, szyb oraz innych obiektów takich jak drzewa, samochody, mury itd.

Siła wydrmuchu może doprowadzić do wyrzutu kamieni, zanieczyszczeń lub patyków, które mogą spowodować obrażenia osób lub zwierząt, a także wybicie szyby lub inne szkody.

Nie należy wykorzystywać produktu do rozprowadzania chemikaliów, nawozów lub innych substancji.

Pozwoli to zapobiec rozprzestrzenianiu się substancji toksycznych.

Aby uniknąć podrażnień, należy stosować maskę przeciwpyłową.

Jeśli w wyniku zakłócenia produkt nie zatrzyma się, należy niezwłocznie wyjąć akumulator i skontaktować się z serwisem GARDENA.

Podczas pracy z produktem nie idź do tyłu, bo możesz się przewrócić.

Ostrzeżenie! W przypadku noszenia ochrony słuchu oraz ze względu na hałas gene rowany przez produkt, użytkownik może nie zauważyć zbliżających się osób.

Produkt jest przeznaczony tylko do eksploatacji na zewnątrz.

Należy zachować czujność, obserwować, co się robi, i używać zdrowego rozsądku podczas korzystania z elektronarzędzia.

Nie używać elektronarzędzia w stanie zmeczenia lub choroby, bądź też pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do ciężkich obrażeń.

Nie demontować produktu w zakresie wykraczającym poza zakres dostawy.

2. MONTAŻ

EZPIECZEŃSTWO! Ryzyko obrażeń ciała!

vko obrażeń w razie przypadkowego uruchomienia produktu i wciągnięcia włosów, ubrania lub luźnych przedmiotów.

→ Przed przystąpieniem do montażu produktu zaczekać do zatrzymania wirnika i wyjąć akumulator.

Montaż rury dmuchawy [rys. A1]:

1. Nasunąć rurę dmuchawy ② do oporu na wylot dmuchawy ①, następnie obrócić rurę dmuchawy ② do oporu w kierunku zgodnym z ruchem wskazówek zegara (zamek bagnetowy).
2. Opcjonalnie, w celu używania dmuchawy w narożnikach, na rurę dmuchawy ② można nasunąć dyszę ③ aż do słyszalnego zablokowania.

3. OBSŁUGA

EZPIECZEŃSTWO! Ryzyko obrażeń ciała!

vko obrażeń w razie przypadkowego uruchomienia produktu i wciągnięcia włosów, ubrania lub lużnych przedmiotów.

→ Przed przystąpieniem do regulacji lub transportu produktu zaczekać do zatrzymania wirnika i wyjąć akumulator.

Ładowanie akumulatora [rys. 01/02/03]:

→ Zwracać uwagę na napięcie sieciowe! Napięcie pochodzące ze źródła prądu musi być zgodne z napięciem określonym na tabliczce znamionowej ładowarki.

W przypadku dmuchaw akumulatorowych GARDENA art. 14890-55 akumulator i ładowarka nie są zawarte w zestawie.

W ramach inteligentnego ładowania stan naładowania akumulatora zostanie automatycznie rozpoznany i akumulator zostanie naładowany optymalnym prądem ładowania każdorazowo dostosowanym do temperatury i napięcia akumulatora.

Pozwala to chronić akumulator, który w przypadku przechowywania w ładowarce pozostaje zawsze całkowicie naładowany.

1. Nacisnąć przycisk odblokowujący Ⓐ i wyjąć akumulator Ⓑ z mocowania akumulatora Ⓓ.
2. Podłączyć ładowarkę akumulatorów © do gniazda zasilania sieciowego.
3. Wsunąć ładowarkę akumulatorów © na akumulator ®.
   Jeśli wskaźnik stanu naładowania 📍 na ładowarce stale świeci się na zielono, akumulator jest całkowicie naładowany (czas ładowania, patrz 7. DANE TECHNICZNE).
4. Podczas ładowania należy regularnie sprawdzać stan naładowania.
5. Gdy akumulator Ⓑ jest całkowicie naładowany, można odłączyć akumulator Ⓑ od ładowarki Ⓒ.

Jeśli wskaźnik stanu naładowania ⑯ na ładowarce miga na zielono, akumulator jest ładowany.

Znaczenie symboli na wyświetlaczu:

Wskazania na ładowarce [rys. O3]:

Miganie wskaźnika stanu naładowania

Proces ładowania jest sygnalizowany miganiem wskaźnika stanu naładowania 📊.

Wskazówka: proces ładowania jest możliwy tylko wtedy, gdy temperatura akumulatora leży w dopuszczalnym zakresie temperatur ładowania, patrz 7. DANE TECHNICZNE.

Stale świecenie wskaźnika stanu naładowania

Stałe świecenie wskaźnika stanu naładowania ① sygnalizuje całkowite naładowanie akumulatora lub informuje o tym, że temperatura akumulatora leży poza dopuszczalnym zakresem temperatury ładowania i dlatego akumulator nie może być ładowany. Ładowanie akumulatora rozpocznie się po osiągnięciu dopuszczalnej temperatury ładowania.

Jeśli akumulator nie jest podłączony, stale świecenie wskaźnika stanu naładowania sygnalizuje, że wtyczka sieciowa jest umieszczona w gniażdku i ładowarka jest gotowa do pracy.

Wskazanie stanu naładowania akumulatora Ⓟ na produkcie [rys. 04/06]:

Po uruchomieniu produktu wskazanie stanu naładowania akumulatora Ⓟ jest wyświetlane przez 5 sekund.

Stan naładowania Wskazanie stanu naładowania akumulatora akumulatora

Stan naładowania 67 – 100 %	Diody	1, 2 i 3 świecą się na zielono
Stan naładowania 34 – 66 %	Diody	1 i 2 świecą się na zielono
Stan naładowania 11 – 33 %	Dioda	1 świeci się na zielono
Stan naładowania 0 – 10 %	Dioda	1 miga na zielono

Jeśli dioda Ⓜ miga na zielono, należy naładować akumulator.

Jeśli dioda usterki Ⓥ świeci się lub miga, patrz 6. USUWANIE USTEREK.

Pozycja robocza [rys. 05]:

Należy pracować z dala od ścieżek, glazów, pojazdów oraz ogrodzeń. Czyszczenie narożników należy rozpoczynąć od samego rogu, a następnie przechodzić dalej na zewnątrz. Pozwoli to uniknąć wydmuchiwania brudu prosto w twarz operatora.

Należy zachować ostrożność podczas pracy w pobliżu roślin. Silny strumień powietrza może uszkodzić delikatne rośliny.

Uruchamianie dmuchawy [rys. 01/06]:

BEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryko obrażeń ciała, jeśli po zwolnieniu dźwigni uruchamiającej produkt nie wyłączy się.

→ Nigdy nie mostkować urządzeń zabezpieczających lub wyłącznika. Na przykład nie podwiązywać dźwigni uruchamiającej na uchwycie.

Uruchamianie:

1. Wsunąć akumulator Ⓑ w mocowanie akumulatora Ⓓ aż do jego słyszalnegozablokowania.
2. Pociągnąć dźwignię uruchamiającą ④. Dmuchawa uruchamia się, a wskazanie stanu naładowania akumulatora Ⓟ jest wyświetlane przez 5 sekund.

Zatrzymywanie:

1. Zwolnić dźwignię uruchamiającą ④. Dmuchawa zatrzyma się.
2. Nacisnąć przycisk odblokowujący Ⓐ i wyłąć akumulator Ⓑ z mocowania akumulatora Ⓓ.

Regulowanie siły strumienia powietrza [rys. O6]:

Siłę strumienia powietrza można regulować w 7 stopniach.

→ Obracać pokrętło mocy Ⓔ do uzyskania wybranej siły strumienia powietrza.

Niewielka siła strumienia powietrza jest przeznaczona do wymiatania lekkich liści, np. na nawierzchni żwirowej.

Średnia siła strumienia powietrza jest przeznaczona do wymiatania normalnych liści.

Duża siła strumienia powietrza jest przeznaczona do wymiatania dużych i mokrych liści.

4. KONSERWACJA

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko obrażeń w razie przypadkowego uruchomienia produktu i wciągnięcia włosów, ubrania lub luźnych przedmiotów.

→ Przed przystąpieniem do konserwacji produktu zaczekać do zatrzymania wirnika i wyjąć akumulator.

Czyszczenie dmuchawy [rys. M1]:

NĘBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia i uszkodzenia produktu.

→ Nie czyścić produktu woda lub strumieniem wody (zwłaszcza pod ciśnieniem).
→ Nie używać do czyszczenia chemikaliów, m.in. benzyny lub rozpuszczalników. Niektóre z nich mogą zniszczyć ważne części z tworzywa sztucznego.

Szczeliny wentylacyjne powinny być zawsze czyste.

1. Szczeliny wentylacyjne ⑤ wyczyścić miękką szczotką (nie używać śrubokrętu).
2. Zdjąć i wyczyścić rurę dmuchawy.

Czyszczenie akumulatora i ładowarki akumulatorów:

Przed podłączeniem ładowarki akumulatorów upewnić się, że powierzchnia oraz styki akumulatora i ładowarki akumulatorów są zawsze czyste i suche.

Nie używać bieżącej wody.

→ Ładowarka akumulatorów: Oczyścić styki oraz elementy z tworzywa szlucznego przy użyciu miękkiej, suchej szmatki.
→ Akumulator: Od czasu do czasu oczyścić szczeliny wentylacyjne oraz styki akumulatora przy użyciu miękkiego, czystego i suchego pędzelka.

5. PRZECHOWYWANIE

Przerwa w używaniu:

Produkt przechowywać poza zasięgiem dzieci.

1. Wyjąć akumulator.
2. Naładować go.
3. Wyczyścić dmuchawę, akumulator i ładowarkę akumulatorów (patrz 4. KONSERWACJA).
4. Przechowywać dmuchawę, akumulator oraz ładowarkę akumulatorów w suchym, zamkniętym i zabezpieczonym przed działaniem mrozu miejscu.

Utylizacja:

(zgodnie z dyrektywa 2012/19/UE)

Produktu nie wolno utylizować razem z normalnymi odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami ochrony środowiska.

WAŻNE!

→Produkt należy zutylizować za pośrednictwem lokalnego zakładu utylizacjiodpadów.

Utylizacja akumulatora:

Akumulator GARDENA zawiera ogniwa litowo-jonowe. W związku z tym nie może być usuwany razem z normalnymi odpadami komunalnymi, lecz powinien zostać przekazany do utylizacji.

Li-ion

WAŻNE!

→ Akumulator należy zutylizować za pośrednictwem lokalnego zakładu utylizacji odpadów.
1. Należy całkowicie rozładować ogniwa litowo-jonowe (skontaktować się z serwisem GARDENA).
2. Styki ogniw litowo-jonowych zabezpieczyć przez zwarciem.
3. Fachowo zutylizować ogniwa litowo-jonowe.

6. USUWANIE USTEREK

NEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Bynyko obrażeń w razie przypadkowego uruchomienia produktu i wciągnięcia włosów, ubrania lub lużnych przedmiotów.

→ Przed przystąpieniem do usuwania usterek produktu zaczekać do zatrzymania wirnika i wyjąć akumulator.

Problem Możliwa przyczyna Postępowanie

Dmuchawa nietypowo drga	Usterka mechaniczna.	→ Skontaktować się z serwisem GARDENA.
Dmuchawa nie uruchamia się lub zatrzymuje.Dłoda 3 miga na zielono [rys. 04]	Akumulator jest rozładowany.	→ Naładować akumulator.
Dmuchawa nie uruchamia się lub zatrzymuje.Dłoda usterki 5 świeci się na czerwono [rys. 04]	Temperatura akumulatora poza dopuszczalnym zakresem.	→ Odczekać, aż temperatura akumulatora ponownie będzie leżeć w zakresie od 0 °C do +45 °C.
	Między styki akumulatora dmuchawy dostaly się krople wody lub wilgoć.	→ Usunąć krople wody/wilgoć suchą szmatką.
	Silnik jest zablokowany. →	Usunąć przyczynę blokady.Uruchomić ponownie.
	Akumulator został nałożony przy wciśniętej dźwigni uruchamiającej.	→ Zwolnić dźwignię uruchamia- jącą i uruchomić ponownie.
	Dźwignia uruchamiająca jest uszkodzona.	→ Skontaktować się z serwisem GARDENA.
Dmuchawa nie uruchamia się lub zatrzymuje.Dłoda usterki 6 miga na czerwono [rys. 04]	Produkt jest uszkodzony.	→ Skontaktować się z serwisem GARDENA.
Dmuchawa nie uruchamia się lub zatrzymuje.Dłoda usterki 7 nie świeci się [rys. 04]	Akumulator nie jest poprawnie umieszczony w mocowaniu.	→ Umieścić akumulator w mocowaniu aż do słyszal- nego zablokowania.
	Akumulator jest uszkodzony.	→ Wymienić akumulator.
	Produkt jest uszkodzony.	→ Skontaktować się z serwisem GARDENA.
Proces ładowania nie jest możliwy. Wskaźnik stanu naładowania 8 świeci się stale [rys. 03]	Akumulator nie jest (prawidłowo) wsunięty.	→ Wsunąć akumulator prawi- dłowo na ładowarkę.
	Styki akumulatora są zabru- dzone.	→ Oczyścić styki akumulatora (np. poprzez kilkakrotne wsunięcie i wysunięcie aku- mulatora. Ewentualnie wymienić akumulator).
	Temperatura akumulatora poza dopuszczalnym zakresem temperatur ładowania.	→ Odczekać, aż temperatura akumulatora ponownie będzie leżeć w zakresie od 0 °C do +45 °C.
	Akumulator jest uszkodzony.	→ Wymienić akumulator.
Wskaźnik stanu naładowania 9 nie świeci się [rys. 03]	Wtyczka ładowarki nie jest (prawidłowo)podłączona.	→ Włożyć wtyczkę (całkowicie) do gniazdka.
	Gniazdko, kabel zasilający lub ładowarka jest uszkodzona.	→ Sprawdzić napięcie sieciowe. Ewentualnie zlecić sprawdze- nie ładowarki przez autoryzo- wanego partnera handlowego lub serwis GARDENA.

WSKAZÓWKA: w przypadku wystąplenia innych zakłóceń prosimy o kontakt z serwisem GARDENA. Naprawy mogą być wykonywane tylko przez punkty serwisowe GARDENA lub przez autoryzowanych przedstawicieli GARDENA.

7. DANE TECHNICZNE

Akumulatorowadmuchawa do liści	Jednostka Wartość (art. 14890)
Natężenie przepływupowietrza	m^3/min. 7,9
Maks. prędkość powietrza km/h 100
Waga (bez akumulatora) kg 1,8
Poziom ciśnieniaakustycznego L_pA^1) Niepewność pomiaru k_pA	dB (A)	852,5
Poziom mocyakustycznej L_WA^2) :zmierzony/gwarantowanyNiepewność pomiaru k_WA	dB (A)	95 / 961
Wilbracje dłoń/ramię a _sthw^1) Niepewność pomiaru k_sthw	m/s^2	0,41,5

Metoda pomiarowa zgodnie z: 1EN 50636-2-100 RL 2000/14/EG

WSKAZÓWKA: podany poziom emisji wibracji został zmierzony zgodnie ze znormalizowaną metodą kontroli i może być stosowany do porównywania elektro-narzędzia z innymi narzędziami tego typu. Wartość ta może być stosowana

również do wstępnej oceny ekspozycji. Poziom emisji wibracji może różnic się podczas rzeczywistego użytkowania elektronarzędzia.

Akumulator systemowy Jednostka Wartość (art. 14903) PBA 18V 2,5Ah W-B

Napłęcle akumulatora V (DC) 18

Pojemność akumulatora Ah 2,5

Liczba ogniw(litowo-jonowych)

5

Odpowiednie ładowarki akumulatorów systemowych POWER FOR ALL: AL 18..CV.

Ładowarka akumulatorów Jednostka Wartość (art. 14900) AL 1810 CV P4A

Napłęcie sleclowe V (AC) 220 – 240

Częstotliwość sieciowa Hz 50 – 60

Moc znamionowa W 26

Napięcie ładowania akumulatora

V (DC) 18

Maks. prąd ładowania akumulatora

mA

1000

Czas ładowania akumulatora

80%/97 – 100% (ok.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244

Dopuszczalny zakres tem- peratury ładowania

°C 0 – 45

Cieżar podany zgodniew z procedurą EPTA 01:2014

kg 0,17

Klasa zabezpieczenia ☐ / II

Odpowiednie akumulatory systemowe POWER FOR ALL: PBA 18V.

8. AKCESORIA

GARDENAAkumulator systemowyPBA 18V/45 P4APBA 18V/72 P4A	Zapasowy akumulator zapewniający dodatkowy czas pracy.	art. 14903art. 14905
GARDENA Szybka ładowarka akumulatorów AL 1830 CV P4A	Do szybkiego ładowania akumulatora systemowego POWER FOR ALL PBA 18V..W-...	art. 14901

9. SERWIS/GWARANCJA

Serwis:

Prosimy skorzystać z adresu zamieszczonego na odwrotnej stronie.

Oświadczenie gwarancyjne:

W przypadku reklamacji klient nie zostanie obciążony żadnymi opłatami za świadczone usługi.

GARDENA Manufacturing GmbH udziela na wszystkie nowe, oryginalne produkty GARDENA 2-letniej gwarancji od daty zakupu przez pierwszego

nabywcę u dystrybutora, pod warunkiem że produkty są wykorzystywane tylko do celów prywatnych. Niniejsza gwarancja producenta nie obejmuje produktów nabytych na rynku wtórnym. Niniejsza gwarancja obejmuje wszystkie istotne usterki produktu, które można uznąć za spowodowane przez wady materiałowe lub produkcyjne. Gwarancja jest realizowana poprzez dostarczenie w pełni funkcjonalnego produktu zamiennego lub naprawę wadliwego produktu wysłanego nam nieodpłatnie przez klienta; zastrzegamy sobie prawo do wyboru jednej z dwóch powyższych opcji. Aby klient mógł skorzystać z tej usługi, muszą być spełnione poniższe warunki:

• Produkt był używany zgodnie z przeznaczeniem określonym w zaleceniach zamieszczonych w instrukcji obsługi.
• Nie były podejmowane próby otwarcia lub naprawy produktu przez nabywcę ani przez osobę trzecią.
• W trakcie eksploatacji stosowano tylko oryginalne części zamienne i części zużywające się GARDENA.
• Przedłożono dowód zakupu.

Normalne zużycie części i komponentów (np. noży, elementów mocowania noży, turbin, żarówek, pasów klinowych i zębatych, wirników, filtrów powietrą, świeć zapłonowych), zmiany w wyglądzie, a także części zużywające się i materiały eksploatacyjne nie są objęte gwarancją.

Niniejsza gwarancja producenta ogranicza się do wymiany lub naprawy na powyższych warunkach. Gwarancja producenta nie uprawnia do podnoszenia innych roszczeń wobec nas jako producenta, takich jak roszczenie o odszkodowanie. Niniejsza gwarancja producenta oczywście nie ma wpływu na roszczenia z tytułu gwarancji wobec dystrybutora/sprzedawcy, określone w ustawie i umowie.

Gwarancja producenta podlega prawu Republiki Federalnej Niemiec.

W przypadku reklamacji w trybie gwarancji prosimy o przesłanie uszkodzonego produktu wraz z kopia dowodu zakupu i opisem usterki opłaconą przesyłką pocztową na adres działu serwisu firmy GARDENA.

Części eksploatacyjne:

Rura dmuchawy i dysza są częściami zużywalnymi i w związku z tym nie są objęte gwarancją.
