KÄYTTÖOHJE PowerJet 18V P4A GARDENA

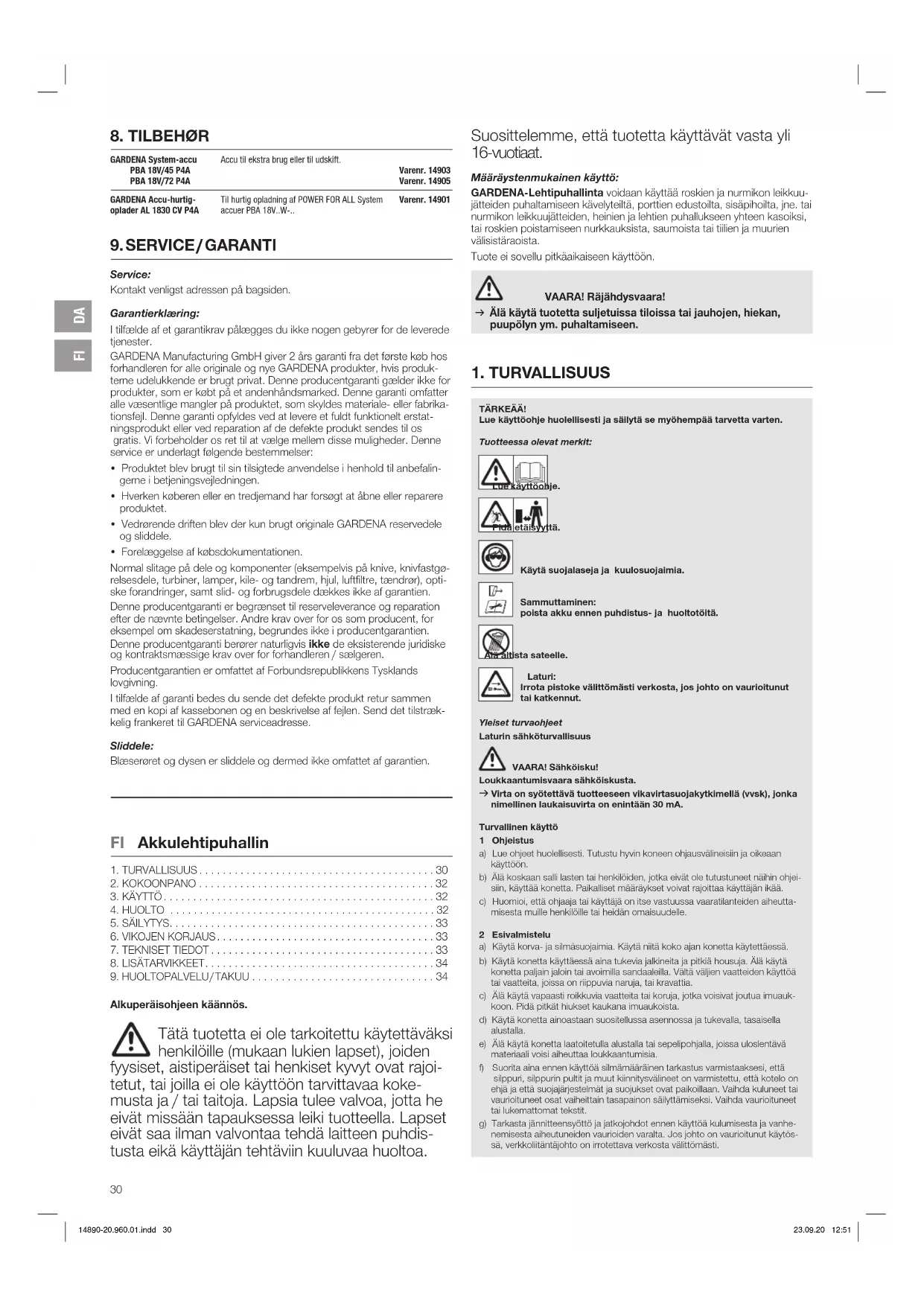

FI Käyttöohje Akkulehtipuhallin

FI Akkulehtipuhallin

1. TURVALLISUUS 30
2. KOKOONPANO 32
3. KÄYTTÖ....32
4. HUOLTO 32
5. SÄILYTYS....33
6. VIKOJEN KORJAUS....33
7. TEKNISET TIEDOT....33
8. LISÄTARVIKKEET 34
9. HUOLTOPALVELU/TAKUU 34

Alkuperäisohjeen käännös.

Tätä tuotetta ei ole tarkoitettu käytettäväksi henkilöille (mukaan lukien lapset), joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa koke-musta ja / tai taitoja. Lapsia tulee valvoa, jotta he eivät missään tapauksessa leiki tuotteella. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa.

Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENA-Lehtipuhallinta voidaan käyttää roskien ja numikon leikkuujätteiden puhaltamiseen kävelyteiitä, porttien edustoita, sisäpihoilta, jne. tai numikon leikkuujätteiden, heinien ja lehtien puhallukseen yhteen kasoiksi, tai roskien poistamiseen nurkkauksista, saumoista tai tillien ja muurien välisistäraoista.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Räjähdysvaara!

→ Älä käytä tuotetta suljetuissa tiloissa tai jauhojen, hiekan, puupölyn ym. puhaltamiseen.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja sällytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Käytä suojalaseja ja kuulosuojaimla.

Sammuttaminen: poista akku ennen puhdistus- ja huoltotöitä.

sta sateelle.

Laturi: Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai katkennut.

Yleiset turvaohjeet

Laturin sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähköiskusta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA.

Turvallinen käyttö

1 Ohjelstus

a) Lue ohjeet huolellisesti. Tutustu hyvin koneen ohjausvälineisiin ja oikeaan käyttöön.
b) Älä koskaan salli lasten tai henkilöiden, jolka eivät ole tutustuneet näihin ohjeisiin, käyttää konotta. Paikallisot määräyksot volvat rajoittaa käyttäjän ikää.
c) Huomloi, että ohjaaja tai käyttäjä on itse vastuussa vaaratilanteiden aiheutta-misesta muille henkilõille tai heidän omaisuudelle.

2 Esivalmistelu

a) Käytä korva- ja silmäsuojaimia. Käytä niitä koko ajan konetta käytettäessä.
b) Käytä konetta käyttäessä aina tukevia jalkineita ja pitkiä housuja. Älä käytä konetta paljain jaloin tai avoimilla sandaaleilla. Vällä väljien vaatteiden käyttöä tai vaatteita, joissa on riippuvia naruja, tai kravattia.
c) Älä käytä vapaasti roikkuvia vaatteita tai koruja, jotka voisivat joutua imuauk- koon. Pidä pitkät hiukset kaukana imuaukoista.
d) Käytä konetta ainoastaan suositellussa asennossa ja tukevalla, tasaisolla alustalla.
e) Älä käytä konetta laatoitetulla alustalla tai sepelipohjalla, joissa ulosientävä materiaali voisi aiheuttaa loukkaantumisia.
f) Suorita aina ennen käyttöä silmämääräinen tarkastus varmistaaksesi, että silppuri, silppurin pullti ja muut kiinnitysvälineet on varmistettu, että kotelo on chjä ja että suojajärjostelmät ja suojuksot ovat paikoillaan. Vaihda kulunoot tai vaurioituneet osat vaiheittain tasapainon säilyttämiseksi. Vaihda vaurioituneet tai lukemattomat tekstlit.
g) Tarkasta jännitteensyöttö ja jatkojohdot ennen käyttöä kulumisesta ja vanhenemisesla aiheutuneiden vaurioiden varalta. Jos johto on vaurioitunut käytös sä, vorkkolitäntäjohto on irrotettava vorkosta välittömästi.

ÄLÄ KOSKETA JOHTOA ENNEN KUIN SE ON IRROTETTU VERKOSTA. Älä käytä konetta, jos johto on vaurioitunut tai kulunut.

h) Älä koskaan käytä konetta, jos läheisyydessä on muita inmisiä, varsinkaan lapsia tai eläimiä.

3 Käyttö

a) Varmista ennen koreen käynnistämistä, että syöttö on tyhjä.

b) Pidä kasvosi ja vartalosi kaukana täyttöaukosta.

c) Älä päästä käsiä, muita ruumiinosia tai vaatteita syötön, poistoaukon tai liikkuvien osien lähelle.

d) Varmista, ettet menetä tasapainoa ja että seisot tukevasti. Vältä epäluonnollista kehon asentoa. Älä koskaan seiso materiaalia syöttäessä korkeammalla kuin alusta, jossa kone seisoo.

e) Älä oleskele syöttöaukon läheisyydessä konetta käytettäessä.

f) Ole erittäin huolellinen, kun syötät materiaalia koneeseen, ettel sisään pääse metalliosia, kiviä, pulloja, tölkkejä tai muita vieraita esineitä.

g) Kytike virtalähde välittömästi pois päältä ja odota, kunnes kone on pysähtynyt, jos leikkausmekanismi osuu vieraaseen esineeseen tai jos koneesta kuuluu epätavallisia äänä tai jos se alkaa tärisemään. Irrota kone verkosta ja suorita seuraavat vaiheet ennen koncen uudelleenkäynnistämistä ja -käyttämistä: - tarkasta vaurioiden varalta;

- vaihda tai korjaa vaurioituneet osat;

- tarkasta irrallisten osien varalta ja kiristä tarvittaessa.

h) Älä salli, että työstetty materiaali kerääntyy poistoaukkoon, koska se estää kunnollisen materiaalin poistumisen ja voi aiheuttaa materiaalin uudelleentäytön syöttöaukon kautta.

i) Jos kone tukkeutuu, kytke virtalähde pois päältä ja irrota kone verkosta ennen kuin poistat roskat.

j) Älä koskaan käytä konetta viallisilla turvalatteilla tai -suojuksilla tai ilman turvalaitteita.

k) Pidä virtalähde puhtaana roskista ja muista kasaantumista estääksesi sen vaurioitumisen ja mandollisen tulipalon syttymisen.

I) Älä kuljeta konetta niin kauan kuin energianlähde on toiminnassa.

m) Pysäytä kone ja irrota pistoke pistorasiasta. Vamista, että kaikki liikkuvat osat ovat pysähtyneet:

- aina, kun jätät koneen ilman valvontaa;

- ennen tukoksen tai tukkeutuneiden kanavien poistamista;

- ennen koneen tarkastusta, puhdistusta tai muita töitä sen parissa.

n) Älä kaada konetta energianlähteen ollessa käynnissä.

4 Huolto ja säilytys

a) Jos kone pysäytetään kunnossapitoa, tarkastusta, säilytystä tai lisävarusteiden vaihtoa varlen, kylke energianlähde pois päällä, irrota kone verkosta ja varmis-ta, että kaikki liikkuvat osat ovat pysähtyneot. Anna koneen jäähtyä ennen tar-kastusta, asetuksia ym. Huolla konetta huolellisesti ja pidä se puhtaana.

b) Säilytä kone kuivassa paikassa lasten ulottumatto missa.

c) Anna koneen jäähtyä aina ennen säilytystä.

d) Tiedosta silppurin terien kunnossapidossa, että vaikka energianlähde on sammutettu suojajärjes telmän lukitustoiminnon vuoksi, silppurin teriä voidaan edelleen likuttaa.

e) Vaihda kuluneet tai vaurioituneet osat turvallisuus syistä. Käytä vain alkuperäisiä varaosia ja lisävarus teita.

f) Älä koskaan ohita suojajärjestelmän lukitustoimintoa.

5 Yilmäärälset turvallisuusohjeet konellie leikkuujätteen kerääjän pidikkeiden kanssa

Kytko kone pois päältä onnen leikkuujättoon kerääjän kiinnittämistä tai poistamista.

Lisänä olevat turvaohjeet

Akkujen turvallinen käyttö

ki turva- ja muut ohjeet.

Puutleet turva- tai muiden ohjeiden noudattamisessa volvat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Sällytä nämä ohjeet huolellisesti. Käytä laturia vain, jos pystyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoituksia tai kun olet saanut vaadittavat ohjeet.

→ Valvo lapsia laitteen käytössä, puhdistuksessa ja huollossa. Näin varmistetaan, ettei lapset leiki laturilla.

→ Lataa alnoastaan POWER FOR ALL System tyypin PBA 18V Li-ion-akkuja, joiden kapasiteetti on 1,5 Ah (alk. 5 akkukkenoa). Akkujännitteen on sovittava laturin akun latausjännitteeseen. Älä lataa uudelleen akkuja, jolta ei ole tarkoltettu ladattavlksi. Muuten aiheutuu tulipalo- ja räjändysvaara.

Suojaa laturi sateelta ja kosteudelta. Vodon pääsominen sähkölaitteeseen aiheuttaa suuremman sähköiskun vaaran.

→ Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran.

→ Tarkasta laturi, johto ja pistoke ennen jokalsta käyttöä. Älä käytä laturia, jos huomaat vauriloita. Älä avaa laturia itse ja anna se alnoastaan pätevän ammattihenkilön korjattavaksi ja vain alkuperäisiä varaosia käyttämällä.

Vaurioituneet laturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa.

→ Älä käytä laturia helposti palavalla alustalla (esim. paperi, kankaat ym.) tai herkästi syttyvässä ympäristössä.

Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran.

→ Litäntäjohdon varakappaletta tarvittaessa se on annettava GARDENAn tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi turvallisuusvaarojen välttämiseksi.

→ Älä käytä tuotetta ladattaessa.

→ Nämä turvaohjeet pätevät vain POWER FOR ALL System PBA 18V Li-lon-akuille.

→ Käytä akkua vain POWER FOR ALL System -valmistajien tuotteissa. Ainoastaan näin akkua suojataan vaaralliselta ylikuormitukselta.

→ Lataa akkua ainoastaan valmistajan suosittelemilla latureilla. Laturi, joka on tarkoitettu ainoastaan tietyntyyppisille akuille, aiheuttaa tulipalo-vaaran, jos sitä käytetään muiden akkujen kanssa.

→ Akku tolmltetaan osittain ladattuna. Akun täyden tehon takaamiseksi lataa akku täydellisesti laturissa ennen akun ensimmäistä käyttökertaa.

→ Sällytä akut lasten ulottumattomissa.

→ Älä avaa akkua. Se aiheuttaa oikosulun vaaran.

→ Akusta voi päästä höyryjä, jos se on vaurioitunut tai sitä käytetään epäaslanmukalsesti. Akku voi palaa tal räjähtää. Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä.

→ Väärin käytettynä tai akun ollessa vaurioitunut siitä voi valua syttyvää nestettä ulos. Vältä kosketusta silhen. Vahlngossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen.

Ulosvaluva akkuneste voi johtaa ihoärsytyksiin tai palovammoihin.

→ Viallisesta akusta voi valua nestettä ulos ja likastuttaa lähellä olevia esineltä. Tarkasta likaantuneet osat. Puhdista tai vaihda ne tarvittaessa.

→ Älä olkosulje akkua. Pldä käyttämättömät akut polssa paperllittlmlen, koilkolden, avalmien, nauolojen, ruuvlen ja mulden plenten metallesineiden läheisyydestä, jotka voisivat silloittaa navat. Oikosulku akkukontaktien välillä voi johtaa palovammoihin tai tulipaloon.

→ Terävät esineet, kuten naulat tai ruuvinväantimet samoin kuin ulkoiset kuormlitukset volvat vaurloltaa akkua. Tämä voi aiheuttaa sisäisen oikosulun ja akun palamisen, savuamisen, räjähtämisen tai ylikuumentumisen.

→ Älä koskaan huolla vaurloitunelta akkuja. Kaikki akkujen huollot tulee antaa ainoastaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

Suojaa akkua kuumuudelta, esim. myös jatkuvalta auringonsäteilyltä, tulelta, lialta, vedeltä ja kosteudelta. Ne aiheuttavat räjändys- ja oikosulkuvaaran.

→ Käytä ja varastoi akku vain – 20 °C ... + 50 °C lämpötiloissa. Älä jätä akkua esim, kesällä autoon. Alle 0 °C lämpötila voi aiheuttaa laitekohtaisesti tehon rajoittumista.

→ Lataa akku ainoastaan, kun ympäristölämpötila on 0 °C ... +45 °C. Lataus lämpötila-alueen ulkopuolella voi vaurioittaa akkua tai lisätä tulipalon vaaraa.

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietylissä olosuhtelissa valkuttaa aktilvisten tai passilvisten lääkinnällisten implanttien toimintaan. Jotta vakavilin loukkaantumisiln tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyt-tävlen henklölden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

VAARA! Räjähdysvaara!

Älä työskentele tämän tuotteen kanssa räjähdysalttlissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut aiheuttavat kiplnöltä, jotka volvat sytyttää pölyn tai höyryt.

Pölyisten puhallettavien aineiden suuret määrät voivat aiheuttaa sähköstaattisla latauksla, jotka volvat epäsuotulsssa (esim. erittäln kulvlissa) ympäristöolosuhteissa latautua äkkinäisesti.

Käytä akkutuotetta vain 0 °C – 40 °C lämpötilassa.

Älä käytä tuotetta kosteissa olosuhteissa.

Suojaa akun kontaktipinnat kosteudelta.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Plenet osat voldaan niellä helpostl. Muovlpussin vuoksi plenten lasten tukehtumisvaara. Pidä plenet lapset kaukana kokoamisen aikana.

Käytä tuotetta vain päivänvalossa tai hyvin valaistulla aluocella. Kävele, älä juokse.

Kirstä kaikki muttert, pultit ja ruuvit tiukkaan varmistaaksesi tuotteen turvallisen lyötilan.

Vältä tuotteen käyttöä huonoissa sääolosuhteissa, varsinkin uhkaavalla ukonilmalla. Älä käytä vaatteita, jotka volvat imeytyä ilman imuaukkoon (esim. huivi, kravatti, koru).

Sido pitkät hiukset kiinni ja peitä ne varmasti (esim. kypärällä, päähineella, pää huivilla).

Varoitus: Älä käytä tuotetta ilman puhallusputkea välttääksesi kosketuksen ympäri lentävän lian kanssa, mikä voi johtaa vakaviin loukkaantumisiin.

Käytä aina suojakäsincitä ja käytä silmäsuojaimia välttääksesi, että kivlä tai soraa puhalletaan silmiin tai kasvoille, mikä voi johtaa sokeutumiseen tai vakaviin loukkaantumisiin.

Varo tuotetta säädettäessä, etteivät somet jää puristuksiin tuotteen liikkuvien ja kiinteiden osien välin, kun asennat puhallusosia.

Älä käytä tuotetta, jos jokin osa on vaurioitunut tai viallinen tai jos yksi ruuveista on löystynyt. Anna valtuutetun ammattihenkilön korjata se.

Älä käytä puhallinta metsä- tai pensaspalojen, takkojen, grillikuoppien, tuhkakuppien ym. ländellä. Puhaltimen oikesanlainen käyttö auttaa estämään tulen leviämisen.

Älä aseta mitään esineitä puhaltimen aukkoihin, puhalla lehdet aina polispäin ihmisistä, eläimistä ja kiinteistä asiista, kuten puista, autolista, seinistä ym. Ilman voima voi johtaa siihen, että kiviä, likaa tai keppejä voi singota tai lentää ilmaan, ja aiheuttaa ihmisille tai eläimille vammoja, rikkoa laseja tai aiheuttaa muita vaurioita.

Älä koskaan käytä tuotetta kemikaalien, lannoitteiden tai muiden aineiden levittämiseen. Tämä estää myrkyllisten materiaalien leviämisen.

Pölyn aiheuttaman ärsytyksen välttämiseksi suositellaan pölynaamarin käyttöä. Jos tuote ei pysähdy häiriön vuoksi, irrota akku välittörnästi ja käänny GARDENA-huoltopalvelun puoleen.

Älä liiku taaksepäin tuotteella työskentelyn aikana, voit kompastua.

Varoitus! Kuulosuojainta käyttäessä ja tuotteen aiheuttaman melun vuoksi on mahdollista, että lähestyvät henkilöt jäävät huomaamatta.

Tämä tuote on tarkoitettu ainoastaan ulkokäyttöön.

Ole tarkkana, tarkkaile, mitä teet ja säilytä maalaisjärki sähkötyökalua käyttäessä.

Älä käytä sähkötyökaluja, jos olet väsynyt tai huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Pieni tarkkaavaisuuden herpaantuminen sähkölailetta käyttäessä voi johtaa vakaviin loukkaantumisiin.

Älä pura konetta toimitustilaa enempää.

2. KOKOONPANO

VAARA! Henkilövammat!

Tonkkaantumisvaara, jos tuote käynnistyy vahingossa ja imaisee hiuksia, vaatteita tai irrallisia tavaroita sisäänsä.

→ Odota, kunnes roottorin siivet ovat pysähtyneet ja irrota akku ennen kuin asennat tuotteen.

Puhallusputken asennus [ kuva A1 ]:

1. Paina puhallusputki ② vasteeseen asti puhallusputken ulostuloon ① ja käännä sen jälkeen puhallusputki ② myötäpäivään vasteeseen asti (pikasuljin).
2. Vaihtoehloisesti kulmien puhaltamista varten voit kiinnittää suuttimen ③ puhallusputkeen ②, kunnes se kiinnittyy.

3. KÄYTTÖ

VAARA! Henkilövammat!

Tonkkaantumisvaara, jos tuote käynnistyy vahingossa ja imaisee hiuksia, vaatteita tai irrallisia tavaroita sisäänsä.

→ Odota, kunnes roottorin siivet ovat pysähtyneet ja irrota akku ennen kuin säädät tai kuljetat tuotetta.

Akun lataus [kuva 01/02/03]:

→ Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja.

GARDENAn akkupuhaltimen, tuotenro 14890-55, mukana ei toimiteta akkua eikä laturia.

Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan auto-maattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla.

Näin akkua säästetään ja se pysyy laturissa säilytettäessä aina täydellisesti ladattuna.

1. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓓ.
2. Kytke akun laturi © pistorasiaan.
3. Työnnä akun laturi © akkuun Ⓗ.

Jos akun latauksen merkkivalo Ⓛ laturissa vilkkuu vihreänä, akkua ladataan.

Jos akun latauksen merkkivalo Ⓤ laturissa palaa jatkuvasti vihreänä, akku on täynnä (Latauksen kesto, katso 7. TEKNISET TIEDOT).

1. Tarkasta lataustila ladattaessa säännöllisesti.
2. Jos akku Ⓑ on ladattu täyteen, akku Ⓑ voidaan irrottaa laturista Ⓓ.

Näyttöelementtien merkitykset:

Näyttö laturissa [ kuva O3]:

Vilkkuva akun latauk- sen merkkivalo 📁 Lataustoiminto ilmoitetaan akun latauksen merkkivalon 📁 vilkkumisella.

Huomautus: Lataustoiminto on vain mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella katso 7. TEKNISET TIEDOT.

Jatkuvasti palava akun latauksen merkkivalo ©

Akun latauksen merkkivalon Ⓐ jatkuva valo ilmoittaa, että akku on täynnä tal akun lämpötila el ole salltulla latauksen lämpötila-alueella eikä sitä sen vuoksi voida ladata. Heti kun sallittu lämpötila-alue saavutetaan, akku ladataan.

Ilman kiinnitettyä akkua akun latauksen merkkivalon Ⓞjatkuva valo ilmoittaa, että virtapistoke on kiinnitetty pistorasiaan ja laturi on käyttövalmis.

Akun varaustilan näyttö Ⓟ tuotteessa [kuva 04/06]:

Tuotteen käynnistämisen jälkeen akun varaustilan näyttö Ⓟ näytetään 5 sekuntia.

Akun varaustila Akun varaustilan näyttö

67 - 100 % ladattu	➊,➉ ja➁ palavat vihreänä
34 - 66 % ladattu	➂ ja➁ palavat vihreänä
11 - 33 % ladattu	➌ palaa vihreänä
0 - 10 % ladattu	➌ vilkkuu vihreänä

Jos LED Ⓤ vilkkuu vihreänä, akku on ladattava.

Jos vika-LED 📂 palaa tai vilkkuu, katso 6. VIKOJEN KORJAUS.

Työasento [kuva 05]:

Siirry työskenneltäessä kiinteistä kohteista, kuten jalkakäytävien reunoista, isoista kivistä, ajoneuvoista ja aidoista, poispäin.

Puhdista kulmat siirtymällä kulmasta ulospäin. Tällä vältetaän lian kerääntymät, jotka voivat puhaltua kasvoillesi.

Työskentele varovaisesti kasvien lähellä. Voimakas ilmavirta voi vaurioittaa herkkiä kasveja.

Puhaltimen käynnistys [kuva 01/06]:

VAARA! Henkilövammat!

I-nukkaantumisvaara, jos tuote ei pysähdy käynnistysvivusta irrotettaessa.

→ Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipua kahvaan.

Käynnistys:

1. Aseta akku Ⓑ akun kiinnitykseen Ⓓ, kunnes se kiinnittyy kuuluvasti paikoilleen.
2. Vedä käynnistysvivusta ④. Puhallin käynnistyy ja akun varaustilan näyttö Ⓟ näytetään 5 sekuntia.

Pysäytys:

1. Vapauta käynnistysvipu ④. Puhallin pysähtyy.
2. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓓ.

Ilmavirran säätäminen [ kuva 06 ]:

Voit säätää ilmavirran 7 tasoon.

→ Käännä tehopyörä ⓔ haluttuun ilmavirtaan.

Pieni ilmavirta: Ideaali kevyiden lehtien puhaltamiseen, esim. sepellillä.

Keskitasoinen ilmavirta: Ideaali normaaleille lehdille.

Voimakas ilmavirta: Ideaali isoille ja märille lehdille.

4. HUOLTO

VAARA! Henkilövammat!

Lõukkaantumisvaara, jos tuote käynnistyy vahingossa ja imaisee hiuksia, vaatteita tai irrallisia tavaroita sisäänsä.

→ Odota, kunnes roottorin siivet ovat pysähtyneet ja irrota akku ennen kuin huollat tuotetta.

Puhaltimen puhdistus [ kuva M1 ]:

VAARA! Henkilövammat!

Jonkkaantumisvaara ja tuotteen vaurioitumisriski.

→ Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurinvesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

1. Puhdista tuuletusraot ⑤ pehmeällä harjalla (älä käytä ruuvinväännintä).
2. Ota puhallusputki irti ja puhdista se.

Akun ja laturin puhdistaminen:

Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kiinni kytkemistä.

Älä käytä juoksevaa vettä.

→ Akun laturi: Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla.
→ Akku: Puhdista välillä tuuletusraot ja akun liitännät pehmeällä, puhtaalla ja kuivalla pensselillä.

5. SÄILYTYS

Käytöstä poistaminen:

Tuote on säilytettävä lasten ulottumattomissa.

1. Poista akku.
2. Lataa akku.
3. Puhdista puhallin, akku ja laturi (katso 4. HUOLTO).
4. Säilytä puhallin, akku ja akun laturi kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Hävittäminen:

(direktivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

Akun hävittäminen:

GARDENA-akussa on litiumionikennol, jotka on hävitettävä käyttöiän umpeuduttua erillään tavallisesta kotitalousjätteestä.

Li-ion

TÄRKEÄÄ!

→ Hävitä akut paikallisen kierrätyskeskuksen tai keräyspisteen kautta.

1. Anna litiumionikennojen tyhjentyä täydellisesti (käänny GARDENA-huol-topalvelun puoleen).
2. Varmista litiumionikennojen kontaktit oikosulkua vastaan.
3. Hävitä litiumionikennot asianmukaisesti.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Tonkkaantumisvaara, jos tuote käynnistyy vahingossa ja imaisee hiuksia, vaatteita tai irrallisia tavaroita sisäänsä.

→ Odota, kunnes roottorin siivet ovat pysähtyneet ja irrota akku ennen kuin korjaat tuotteen vikoja.

Ongelma Mahdollinen syy Korjaus

Puhallin tärisee epätavallisesti	Mekaaninen virhe. →	Käänny GARDENA-huoltopal-velun puoleen.
Puhallin ei käynnisty tal sammuu.LED 1 vilkkuu vihreänä [kuva 04]	Akku on tyhjä. → Lataa akku.

Ongelma Mahdollinen syy Korjaus

Puhallin el käynnisty tai sammuu. Vika-LED palaa punalsena [kuva 04]	Akun lämpötila ei ole sallitulla alueella.	Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C.
	Puhaltimen akkukontaktien välissä on vesipisaroita tai kostcutta.	Pyyhl vesiplisarat/kosteus kuivalla liinalla pois.
	Moottori on jumissa.	Poista este. Käynnistä uudelleen.
	Akku kiinnitettiin käynnistysvi vun ollessa painettuna.	Päästä käynnistysvivusta ja käynnistä sitten uudelleen.
	Käynnistysvipu on viallinen.	Käänny GARDENA-huoltopal-velun puoleen.
Puhallin el käynnisty tai sammuu. Vika-LED vilkkuu punalsena [kuva 04]	Tuote on rikki.	Käänny GARDENA-huoltopal-velun puoleen.
Puhallin el käynnisty tai sammuu. Vika-LED el pala [kuva 04]	Akku ei ole täysin palkollaan akun kiinnityksessä.	Aseta akku täysin palkolleen akun kiinnitykseen, kunnes se kiinnittyy kuuluvasti palkolleen.
	Akku on rikki.	Vaihda akku.
	Tuote on rikki.	Käänny GARDENA-huoltopal-velun puoleen.
Lataustoiminto ei ole mahdollista. Akun latauksen merkkivalo palaa jatkuvasti [kuva 03]	Akkua ei ole asennettu (oikein).	Aseta akku oikein paikoilleen laturlin.
	Akun kontaktit ovat likaantuneet.	Puhdista akun kontaktit (esim. kiinnittämällä ja pois-tamalla akkua useamman kerran. Vaihda akku tarvittaessa).
	Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.	Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C.
	Akku on rikki.	Vaihda akku.
Akun latauksen merkkivalo el pala [kuva 03]	Laturlin pistoketta ei ole kytketty (oikein).	Kytke pistoke (täydeillisesti) pistorasiaan.
	Pistoke, verkkjohto tai laturi on rikki.	Tarkasta verkkojännite. Anna tarvittaessa laturi valtuutetun jälleenmyyjän tai GARDENA-huollon tarkastettavaksi.

HUOMAUTUS: Käänny mulssa härlötapaukslissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

7. TEKNISET TIEDOT

Akkulehtipuhallin	Yksikkö Arvo (tuotenro 14890)
Tilavuusvirta	m^3/min	7,9
Maks. puhallusnopeus	km/h	100
Paino (ilman akkua) kg	1,8
Äänenpainetaso L_pa^1) Epävarmuus k_pa	dB (A)	852,5
Äänltehotaso L_WA^2) :mitattu/taattuEpävarmuus k_WA	dB (A)	95 / 961
Käsiin kohdistuvatärinä a_ew^1) Epävarmuus k_vw	m/s^2	0,41,5

Mittausmenetelmä: ^1) EN 50636-2-100 ^2) RL 2000/14/EG

HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattiin määräysten mukaisen tarkastusmenetelmän mukalsestl ja sittä voldaan käyttää vertallussa mulden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen vällaikalseen arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön alkana.

Järjestelmääkku Ykslkkö Arvo (tuotenro 14903)

PBA 18V 2,5Ah W-B
Akkujännite	V (DC)	18
Akkukapasiteetti	Ah	2,5
Kennojen lukumäärä (LI-Ion)		5

Sopivat POWER FOR ALL System- akun laturit: AL 18..CV.

Akun laturi AL 1810 CV P4A Yksikkö Arvo (tuotenro 14900)

Verkkojännite V (AC) 220 – 240

Verkkotaajuus Hz 50 – 60

Nimellisteho W 26

Akun latausjännite V (DC) 18

Maks. akun latausvirta mA 1000

Akun latausaika 80% /97 – 100 % (noin)PBA 18V 2,0Ah W-B min. 96/124PBA 18V 2,5Ah W-B min. 120/154PBA 18V 4,0Ah W-C min. 192/244

Sallittu latauslämpötila-alue °C 0 – 45

Palno EPTA-Procedure01:2014 mukaan kg 0,17

Suojaluokka ☐ / II

Sopivat POWER FOR ALL System -akut: PBA 18V.

8. LISÄTARVIKKEET

GARDENA-JärjestelmäakkuPBA 18V/45 P4APBA 18V/72 P4A	Akku käyntiajan pidennystä varten tai vaihtoon.	tuotenro 14903tuotenro 14905
GARDENAn Akkukäyttölnenpikalaturi AL 1830 CV P4A	Nopeaan POWER FOR ALL System -akun PBA18V..W-.. lataukseen.	tuotenro 14901

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä osto-päivästä alkaen, jos tuotteila on käytelty ainoastaan yksilyisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteila. Tämä takuu koskee kaikkia tuotteen oleellisia puutteila, jotka johtuvat todistetta-vasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoeh-doista. Palvelua koskevat seuraavat edhot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meilä valmistajana vastaan esiletyt muut vaalimukset, kuten vahingonkorvaukset, eivät ole perustelluja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen/ jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huolto-osoitteeseen.

Kuluvat osat:

Puhallusputki ja suutin ovat kuluvia osia eivätkä sen vuoksi kuulu takuun piiriin.

Ärge aselage esemeid puhuri avadesse, puhuge lehti alati eemale inimeslest, klaasidest ja suurobjektidest, nagu puudest, autodest, seintest jne.
