KULLANIM KILAVUZU PowerJet 18V P4A GARDENA

TR Kullanma Kılavuzu Akülü yaprak üfleyicisi

BG Инструкция за експлоатация Акумулаторна моторна метла за листа

TR Akülü yaprak üfleyicisi

1. GÜVENLİK 102
2. MONTAJ 103
3. KULLANIM 103
4. BAKIM 104
5. DEPOLAMA 104
6. HATA GİDERME....104
7. TEKNİK ÖZELLİKLER....105
8. AKSESUAR 105
9. SERVÍS/GARANTI 105

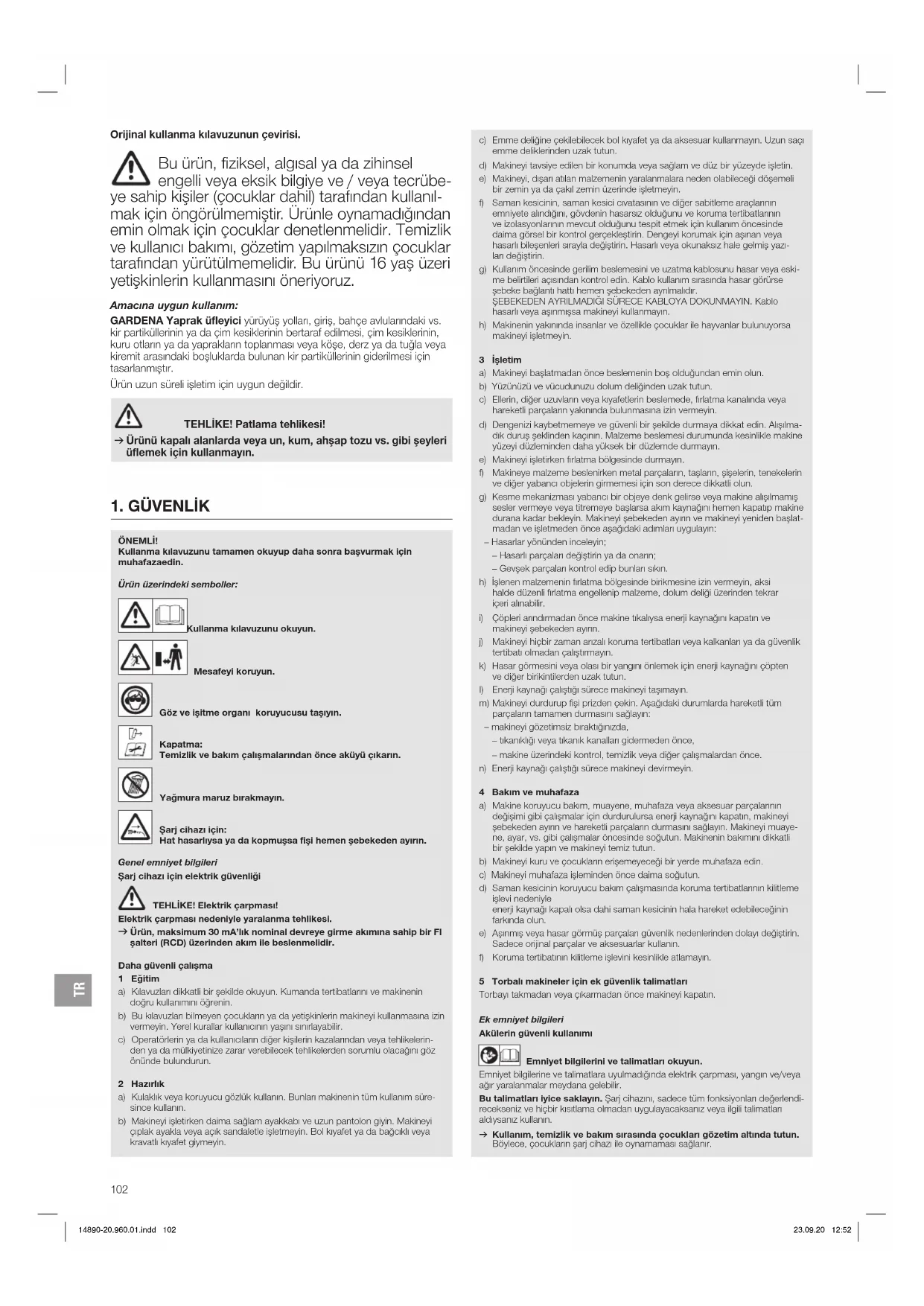

Orijinal kullanma kılavuzunun çevirisi.

Bu ürün, fiziksel, algısal ya da zihinsel engelli veya eksik bilgiye ve / veya tecrübeye sahip kişiler (çocuklar dahil) tarafından kullanılmak için öngörülmemiştir. Ürünle oynamadığından emin olmak için çocuklar denetlenmelidir. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA Yaprak üfleyici yürüyüş yolları, giriş, bahçe avlulanındaki vs. kir partiküllerinin ya da çim kesiklerinin bertaraf edilmesi, çim kesiklerinin, kuru otların ya da yaprakların toplanması veya köse, derz ya da tuğla veya kiremit arasındaki boşluklarda bulunan kir partiküllerinin giderilmesi için tasarlanmıştır.

Ürün uzun süreli işletim için uygun değildir.

TEHLIKE! Patlama tehlikesi!

→Ürünü kapalı alanlarda veya un, kum, ahşap tozu vs. gibi şeyleri üflemek için kullanmayın.

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafazaedin.

Ürün üzerindeki semboller:

Kullanma kılavuzunu okuyun.

Mesafeyl koruyun.

Göz ve işitme organı koruyucusu taşıyın.

Kapatma: Temizlik ve bakım çalışmalarından önce aküyü çıkarın.

Yağmura maruz bırakmayın.

Şarj cihazı için: Hat hasarlıysa ya da kopmuşsa fışı hemen şebekeden ayırın.

Genel emniyet bilgileri

Şarj cihazı için elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik çarpması nedeniyle yaralanma tehlikesi.

Ürün, maksimum 30 mA'lık nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.

Daha güvenli çalışma

1 Eğitim

a) Kulavuzları dikkatli bir şekilde okuyun. Kumanda tertibatlarını ve makinenin doğru kullanımını öğrenin.
b) Bu kılavuzları bilmeyen çocukların ya da yetişkinlerin makineyi kullanmasına izin vermeyin. Yerol kurallar kullanıcıının yaşını sınırlayabilir.
c) Operatörlerin ya da kullanıcıların diğer kişilerin kazalarından veya tehlikelerinden ya da mülkiyetinize zarar verebilocek tehlikelorden sorumlu olacağını göz önünde bulundurun.

2 Hazırlık

a) Kulaklık veya koruyucu gözlük kullanın. Bunlan makinenin tüm kullanım süre- since kullanın.
b) Makineyi işletirken daima sağlam ayakkabı ve uzun pantolon giyin. Makineyi çıplak ayakla veya açık sandaletle işletmeyin. Bol kıyafet ya da bağcıklı veya kravatlı kıyafet giymeyin.

c) Emme deligiine çekilebilecek bol kıyafet ya da aksesuar kullanmayın. Uzun sağı emme delikierinden uzak tutun.
d) Makineyi tavsiye edilen bir konumda veya sağlam ve düz bir yüzeyde işletin.
e) Makineyi, dışarı atılan malzemenin yaralanmalara neden olabileceği döşemeli bir zemin ya da çakıl zemin üzerinde işletmeyin.
f) Saman kesicinin, saman kesici ovatasının ve diğer sabitlome araçlarının emniyete alındığını, gövdenin hasarsız olduğunu ve koruma tertibatlarının ve izolasyonlarının mevcut olduğunu tespit etmek için kullanım öncesinde daima görsel bir kontrol gerçekleştiirin. Dengeyi korumak için aşınan veya hasarlı bileşenleri sırayla değiştirin. Hasarlı veya okunaksız hale gelmiş yazılan değiştirin.
g) Kullanım öncesinde gerilim beslemesini ve uzatma kablosunu hasar veya eski- me belirtileri açısından kontrol edin. Kablo kullanım sırasında hasar görürse şbeke bağlantı hattı hemen şebekeden ayrılmalıdır. ŞEBEKEDEN AYRILMADIĞI SÜRECE KABLOYA DOKUNMAYIN. Kablo hasarlı veya aşınmışsa makineyi kullanmayın.
h) Makinenin yakınında insanlar ve özellikle çocuklar ile hayvanlar bulunuyorsa makineyi işletmeyin.

3 işletim

a) Makineyi başlatmadan önce beslemenin boş olduğundan emin olun.
b) Yüzünüzü ve vücudunuzu dolum deliğinden uzak tutun.
c) Ellerin, diğer uzuvların veya kıyafetlerin beslemede, fırlatma kanalında veya hareketli parçalarn yakınında bulunmasına izin vermeyin.
d) Dengenizi kaybetmemeye ve güvenli bir şekilde durmaya dikkat edin. Alışılmadık duruş şeklinden kaçının. Malzeme beslemesi durumunda kesinlikle makine yüzeyi düzleminden daha yüksek bir düzlemde durmayın.
e) Makineyi işletirken fırlatma bölgesinde durmayın.

f) Makineye malzeme beslenirken metal parçaların, taşların, şişelerin, tenekelerin ve diğer yabancı objelerin girmemesi için son derece dikkatlı olun.

g) Kesme mekanizması yabancı bir objeye denk gelirse veya makine alışılmamış sesler vermeye veya titremeye başlarsa akım kaynağını hemen kapatip makine durana kadar bekleyin. Makineyi şebekeden ayırın ve makineyi yeniden başlatmadan ve işletmeden önce aşağıdaki adımları uygulayın:

• Hasarlar yönünden inceleyin;
• Hasarlı parçaları değiştirin ya da onarın;
• Gevşek parçalan kontrol edip bunlan sıkın.
  h) İşlenen malzemenin fırlatma bölgesinde birikmesine izin vermeyin, aksi halde düzenli fırlatma engellenip malzeme, dolum deliği üzerinden tekrar içeri alınabilir.
  i) Çöpleri anındırmadan önce makine tıkalıysa enerji kaynağını kapatırı ve makineyi şebekeden ayının.
  j) Makineyi hiçbir zaman arızalı koruma tertibatlan veya kalkanları ya da güvenlik tertibati olmadan çalıştırmayın.
  k) Hasar gömesini veya olası bir yangını önlemek için enerji kaynağını çöpten ve diğer birikintilerden uzak tutun.

I) Enerji kaynağı çalıştığı sürece makineyi taşımayın.

m) Makineyi durdurup fişi prizden çekin. Aşağıdaki durumlarda hareketli tüm parçaların tamamen durmasını sağlayın:

- makineyi gözetimsiz biraktığınızda,

- tıkanıklığı veya tıkanık kanallan gidermeden önce,

- makine üzerindeki kontrol, temizlik veya diğer çalışmalardan önce.

n) Enerji kaynağı çalıştığı sürece makineyi devirmeyin.

4 Bakım ve muhafaza

a) Makine koruyucu bakım, muayene, muhafaza veya aksesuar parçalarının değişimi gibi çalışmalar için durdurulursa enerji kaynağıni kapatın, makineyi şobekeden ayının ve hareketli parçaların durmasını sağlayın. Makineyi muayene, ayar, vs. gibi çalışmalar öncosinde soğutun. Makinenin bakımini dikkatli bir şekilde yapın ve makineyi temiz tutun.
b) Makineyi kuru ve çocukların erişemeyeceği bir yerde muhafaza edin.
c) Makineyi muhafaza işleminden önce daima soğutun.
d) Saman kesicinin koruyucu bakım çalışmasında koruma tertibatlarının klitleme işlevi nedeniyle enerji kaynağı kapalı olsa dahi saman kesicinin hala hareket edebileceğinin farkında olun.
e) Aşınmış veya hasar görmüş parçaları güvenlik nedenlerinden dolayı değiştirin. Sadoce orijinal parçalar ve aksosuarlar kullanın.
f) Koruma tertibatının kilitleme işlevini kesinlikle atlamayın.

5 Torbalı makineler için ek güvenlik talimatları

Torbayı takmadan veya çıkarmadan önce makineyi kapatın.

Ek emniyet bilgileri

Akülerin güvenli kullanımı

Emniyet bilgilerini ve talimatları okuyun.

Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

Bu talimatları iyice saklayın. Şarj cihazını, sadece tüm fonksiyonları değerlendi-recekseniz ve hiçbir kısıtlama olmadan uygulayacaksanız veya ilgili talimatları aldiysanız kullanın.

→ Kullanım, temizlik ve bakım sırasında çocukların gözetim altında tutun. Böylece, çocukların şarj cihazı ile oynamaması sağlanır.

→ Sadece 1,5 Ah'lik bir kapasite ve üzeri POWER FOR ALL System PBA 18V Li-iyon tipi aküler (5 akü hücresi ve üzeri) şarj edin. Akü gerilimi ile pll şarj cihazı gerillmi uyumlu olmalıdır. Şarj edilemeyen aküleri şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi mevcuttur.

→ Şarj cihazını yağmurdan ve ıslaklıktan uzak tutun. Bir elektrikli cihazın içerisinde su girmesi, elektrik çarpması riskini arttırır.

→ Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpması tehlikesi mevcuttur.

→ Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ettiğinizde şarj cihazını kullanmayın. Şarj cihazını kendi başınıza açmayın ve sadece kalıffıye uzman personel tarafından ve orijlnal yedek parçalar ile tamir ettirin. Hasarlı şarj cihazları, kablo ve fiş elektrik çarpma riskini arttırır.

→ Şarj cihazını kolay yanıcı bir yüzeyde (örn. kağıt, tekstil vb.) veya yanıcı bir ortamda çalıştırmayın. Şarj işlemi sırasında şarj aletinde oluşan isinma nedeniyle yangın tehlikesi mevcuttur.

→ Bir bağlantı hattı kullanımı gerekliyse, o zaman emniyet tehilkelerini önlemek için bu işlem GARDENA veya GARDENA elektrikli takımları için yetkili bir müşteri servisi tarafından yapılmalıdır.

→ Ürünü, şarj edilirken kullanmayın.

→ Emnlyet bilgileri sadece POWER FOR ALL Systems PBA 18V LI-lyon aküleri için geçerlidir.

→ Aküyü, sadece POWER FOR ALL Systems üreticilerinin ürünlerinde kullanın. Böylece akü, tehlikeli aşın yüklenmelere karşı korunmuş olur.

→ Aküleri, sadece üretici tarafından önerilen şarj cihazları ile şarj edin. Akülerin belirli bir modeli için uygun bir şarj cihazı, başka akülerle kullanıldığında yangın tehlikesi söz konusudur.

→ Akü kısmen şarj edilmiş olarak teslim edilir. Akünün tam gücünü kullana bilmek için, ilk kullanımdan önce şarj cihazı ile tamamen şarj edin.

→ Aküleri çocukların erişemeyeceği bir yerde muhafaza edin.

→ Aküyü açmayın. Kısa devre tehlikesi mevcuttur.

→ Akünün hasar görmesi veya yanlış kullanılması durumunda buharlar sizabilir. Akü yanabilir veya patlayabilir. Temiz hava sağlayın ve herhangi bir şikayet durumunda bir doktora başvurun. Buharlar solunum yollarını tahriş edebilir.

→ Yanlış kullanımda veya hasarlı akülerde aküden yanıcı sıvı sizabilir. Bu sıvılarla temastan kaçının. Yanlıslıkla temas durumunda su lle durulayın. Sıvı gözlere geldiğinde, ilave tıbbi yardım alın. Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir.

→ Arızalı aküden sıvı sizabilir ve bitişiğindeki nesneleri islatabilir. Etkilenen parçaları kontrol edin. Bunları temizleyin ve gerekirse değiştirin.

→ Aküye kısa devre yaptırmayın. Kullanılmayan aküleri ataştardan, demir paralardan, anahtarlardan, çivilerden, civatalardan ya da kontakların köprülenmesine neden olabilecek diğer küçük metal nesnelerden uzak tutun. Akü temas noktalan arasındaki bir kısa devre yanıklara ve yangına neden olabilir.

→ Akü, çivi ve tornavida gibi sivri nesneler veya dışarıdan güç etkisi nedenlyle hasar görebilir. Dahili bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı isinabilir.

→ Asla hasarlı akü kullanmayın. Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır.

→ Aküyü ısıya, örn. sürekli güneş ışınlarına, ateşe, kire, suya ve neme karşı koruyun. Patlama ve kısa devre tehlikesi mevcuttur.

→ Aküyü sadece – 20 °C ve + 50 °C arasındaki ortam sıcaklıklarında çalıştırın ve muhafaza edin. Aküyü, örn, yazın arabada bırakmayın. <0 °C sıcaklıklarında cihaza özgü olarak performans kısıtlamalan ortaya çıkabilir.

→ Aküyü sadece 0 °C ve + 45 °C arasındaki ortam sıcaklıklarında şarj edin. Sıcaklık aralığının dışında şarj etmek aküye zarar verebilir veya yangın tehli ni arttırır.

Elektrik güvenliği

TEHLIKE! Kalp durma tehlikesl!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

TEHLIKE! Patlama tehlikesil

Ürün ile, içerisinde yanıcı sıvıların, gazların ya da tozların bulunduğu patlama tehlikeli ortamda çalışmayın. Elektrikli takımlar tozu ya da buharlan tutuşturabilecek kıvılcımlar oluşturur.

Toz içeren çok miktarda üflenecek malzemeyi üflerken, olumsuz (örn. çok kuru) çevre koşullarında anlden boşalabilen elektrostatik yüklemeler meydana gelebilir.

Akü ürününü sadece 0 °C ila 40 °C arasında kullanın.

Ürünü nemli koşullarda kullanmayın.

Akü temas noktalanni nemo karşı koruyun.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukların montaj sırasında uzak tutun.

Ürünü sadece gün ışığında ya da iyi yapay ışıkta işletin.

Koşmak yerine yürüyün.

Ürünü güvenli bir çalışma durumuna almak için tüm somunları, saplamaları ve civataları sıkın.

Ürünün özellikle fırtına tehlikesi olmak üzere kötü hava koşullarında kullanılmasını önlevin.

Hava emme deligi tarafından çekilebilecek giysiler giymeyin (öm, atki, kravat, takı).

Uzun saçları bağlayın ve saçları emniyete alın (örn. bir baret, başlık, başörtüsü ile). Uyan: Ağır yaralanmalara neden olabilecek etrafta uçuşan kirlerle temasın önlenmesi için ürünü üfleme borusu veya toplama torbası olmadan kullanmayın.

Daima eldiven takın ve gözlere ve yüze kör olmaya ya da ağır yaralanmalara neden olabilecek taşların veya molozların üflenmesini önlemek için göz koruması kullanın.

Üfleyici parçalarını takarken parmakların hareketli ve sabit ürün parçaları arasına sıkışmasını önlemek için ürün ayar işleminde dikkatli olun.

Bir parça hasarlı veya anzalıysa ya da civatalardan biri gevşekse ürünü kullanma yın. Onanım için yetkili bir uzmana verin.

Üfleyiciyi, kontrol edilmesi güç yangınlar veya çalı yangınları, şömineler, mangal boşlukları, kül tablaları vs. yakınında kullanmayın. Üfleyicinin doğru kullanımı, yangının yayılmasını önlemede yardımcı olur.

Üfleyici deliklerine nesne koymayın, ağaç yapraklarını daima insanların, hayvanların, camların ve ağaç, araba, duvar, vs. gibi sabit objelerin uzağına üfleyin.

Havanın gücü taşların, kırın ya da sopatann fırlamasına veya savrulmasına, insanların ve hayvanların yaralanmasına, camların kırılmasına veya diğer hasarlann meydana gelmesine neden olabilir.

Ürünü kesinlikle kimyasal, gübre veya diğer maddelerin dağılıması için kullan- mayın. Bu, zehirli maddelerin yayılmasını önler.

Toz tahrislerinin önlenmesi için toz maskesinin kullanılması tavsiye edilir.

Ürün bir anza nedeniyle dummazsa hemen aküyü çıkanp GARDENA servisi ile iletişime geçin.

Ürününüzle çalışırken geri geri gitmeyin, takılabilirsiniz.

Uyarı Kullanıcı, kulaklığı kullanırken ve ürünün çıkardığı gürültü nedeniyle yaklaşan insanları duymayabilir.

Bu ürün sadece açık alan için tasarlanmıştır.

Dikkatli olun, ne yaptığınızı gözlemleyin ve bir elektrikli alet çalıştırırken sağduyulu olun.

Yorgunsanız veya uyuşturucu, alkol ya da ilaç etkisi altındaysanız hiçbir elektrikli alet kullanmayın. Elektrikli aletler kullanırken anlık dalgınık durumu ağır yaralanmaları neden olabilir.

Ürünü teslimat durumundakinden daha fazla parçalara ayırmayın.

2. MONTAJ

¡KE! Yaralanma!

Ürün istemeden çalıştığıında ve saçlar, giysi ya da gevşek nesneler emildiğinde, yaralanma tehlikesi söz konusudur.

→ Rotor kanatları durana kadar bekleyin ve ürünü monte etme den önce aküyü çıkarın.

Üfleme borusu montajı [Şek. A1]:

1. Üfleme borusunu ② dayanağa kadar üfleme borusu çıkışına ① bastırın ve ardından üfleme borusunu ② dayanağa kadar saat yönünde çevirin (sürgülü kilidi).

2. Köşelerdeki üfleme işlemi için opsiyonel olarak memeyi ① oturana kadar üfleme borusuna ② yerleştirin.

3. KULLANIM

¡KE! Yaralanma!

Ürün istemeden çalıştığında ve saçlar, giysi ya da gevşek nesneler emildiğinde, yaralanma tehlikesi söz konusudur.

→ Rotor kanatlan durana kadar bekleyin ve ürünü ayarlamadan veya taşımadan önce aküyü çıkarın.

Akünün şarj edilmesi [Şek. 01/02/03]:

→ Şebeke gerilimine dikkat edin! Güç kaynağının gerilimi, şarj cihazının tip levhasının üzerindeki bilgiler ile aynı olmalıdır.

14890-55 ürün numaralı GARDENA akülü üfleyicide teslimat kapsamına akü ve şarj cihazı dahil değildir.

Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığına ve gerilimine bağlı olarak ideal şarj akımı ile şarj edilir. Bu sayede akü korunur ve şarj cihazında muhafaza edilirken her zaman tamamen şarj edilmiş olarak kalır.

1. Kilit açma tuşuna Ⓐ basin ve aküyü Ⓑ akü bölmesinden Ⓓ çıkarın.
2. Akü şarj cihazını © şebeke prizine takın.
3. Akü şarj cihazını © akünün Ⓑ üzerine itin.

Şarj cihazındaki akü şarj göstergesi ① yeşil renkte yanıp söndüğünde akü şarj edilir.

Şarj cihazındaki akü şarj göstergesi ①e sürekli olarak yeşil yandığında, akü tamamen şarj olmuştur

(Şarj süresi için bkz. 7. TEKNIK ÖZELLİKLER).

1. Şarj ederken şarj durumunu düzenli olarak kontrol edin.

2. Akü Ⓑ tamamen şarj edildiğinde, aküyü Ⓑ şarj cihazından © ayırabilirsiniz.

Gösterge elemanlarının anlamı:

Şarj cihazındaki gösterge [Şek. O3]:

Akü şarj göstergesi ① yanıp sönen ışık

Şarj işlemi, akü şarj göstergesinin © yanıp sönmesyle belirtilir. Bilgi: Şarj işlemi, sadece akünün sıcaklığı izin verilen şarj sıcaklığı aralığındaysa mümkündür, bkz. 7. TEKNIK ÖZELLİKLER.

Akü şarj göstergesi ⑬ sabit ışık

Akü göstergesinin Ⓥ sabit ışık, akünün tamamen şarj edildiğini veya akünün sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu ve bundan dolayı şarj edllemediğini belirtir. İzın verilen sıcaklık aralığına ulaşıldığı anda akü şarj edilir.

Şarj göstergesının Ⓛ sürekli ışığı, akü takılı olmadığında, elektrik fisının prize takılı olduğunu ve şarj cihazının işletme hazır olduğunu belirtir.

Üründe akü şarj durumu göstergesi Ⓓ [Şek. 04/06]:

Ürün başlatıldıktan sonra akü şarj durumu göstergesi Ⓟ 5 saniye boyunca gösterilir.

Akü şarj durumu Akü şarj durumu göstergesi

67 – 100 % şarj oldu	11, 12 ve 13 yeşil yanıyor
34 – 66 % şarj oldu	11 ve12 yeşil yanıyor
11 – 33 % şarj oldu	11 yeşil yanıyor
0 – 10 % şarj oldu	11 yeşil yanıp sönüyor

LED Ⓤ yeşil renkte yanıp söndüğünde akü şarj edilmelidir.

Hata LED'i 📋 yandığında veya yanıp söndüğünde, bkz. 6. HATA GİDERME.

Çalışma pozisyonu [Şek. 05]:

Çalışma sırasında bordür taşı/yürüyüş yolları, büyük taşlar, araçlar ve çitler gibi sabit objelerden uzakta durun.

Koşeden dışarı doğru hareket ederken köşeleri temizleyin. Yüzünüze üflenecek kir birikintilerini önler.

Bitkilerin yanında çalışırken dikkatlı olun. Güçlü hava akımı sert bitkiler hasar görebilir.

Üfleyicinin çalıştırılması [Şek. 01/06]:

IKE! Yaralanma!

Çalıştırma kolu bırakıldığında ürün durmazsa yaralanma tehlikesi söz konusudur.

→ Güvenlik tertibatlarının ya da şalterlerin etrafında dolaşmayın. Örneğin çalıştırma kolunu tutamağa sabitlemeyin.

Çalıştırma:

1. Aküyü Ⓑ duyulur bir şekilde oturana kadar akü bölme sine®yerleştirin.
2. Çalıştırma kolunu ④ sıkın.

Üfleyici başlar ve akü şarj durumu göstergesi® 5 saniye boyunca gösterilir.

Durdurma:

1. Çalıştırma kolunu ④ serbest bırakın. Üfleyici durur.
2. Kilit açma tuşuna Ⓐ basin ve aküyü Ⓑ akü bölmesinden Ⓓ çıkarın.

Hava akımının ayarlanması [Şek. 06]:

Hava akımını 7 kademe olarak ayarlayabilirsiniz.
→ Güç çarkını Ⓔ istenilen hava akımına çevirin.

Düşük hava akımı:

Örneğin çakıl taşlarının üzerindeki hafif ağaç yapraklarının üflenmesi için idealdir.

Orta hava akımı: Normal ağaç yaprakları için idealdir.

Büyük hava akımı: Büyük veya ıslak ağaç yaprakları için idealdir.

4. BAKIM

¡KE! Yaralanma!

Ürün istemeden çalıştığında ve saçlar, giysi ya da gevşek nesneler emildiğinde, yaralanma tehlikesi söz konusudur.

→ Rotor kanatları durana kadar bekleyin ve ürüne bakım yapmadan önce aküyü çıkarın.

Üfleyici temizliği [Şek. M1]:

¡KE! Yaralanma!

Yaralanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su ya da su fiskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fiskiyesi).
→ Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

Havalandırma kanalları daima temiz olmalıdır.

1. Hava kanalını ⑤ yumuşak bir fırça ile temizleyin (tomavida kullanmayın).
2. Üfleme borusunu çıkarıp temizleyin.

Akü ve akü şarj cihazının temizliği:

Akü şarj cihazını bağlamadan önce akülerin ve akü şarj cihazlarının yüzeyinin ve kontaklarının daima temiz ve kuru olmasını sağlayın.

Akan su kullanmayın.

→ Akü şarj cihazı: Kontakları ve plastik parçaları yumuşak ve kuru bir bezle temizleyin.
→ Akü: Havalandırma deliklerini ve akü bağlantılarını ara sıra yumuşak, temiz ve kuru bir fırçayla temizleyin.

5. DEPOLAMA

Devre dışına çıkarma:

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Aküyü çıkann.
2. Aküyü şarj edin.
3. Üfleyici, aküyü ve akü şarj cihazını temizleyin (bkz. 4. BAKIM).
4. Üfleyiciyi, aküyü ve akü şarj cihazını kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyanınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyanınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

Akünün tasfiye edilmesi:

GARDENA aküsü kullanım ömrü dolduğunda normal ev çöpünden aynı bir şekilde tasfiye edilen lityum iyon hücrelere sahiptir.

Li-ion

ÖNEMLİ!

→ Aküyü geri dönüşüm toplama noktaları üzerinden atığa ayının.

1. Lityum iyon hücrelerini tamamen deşarj edin (GARDENA servisine başvurun).
2. Lityum iyon hücre kontaklarını kısa devreye karşı emniyete alın.
3. Lityum iyon hücrelerini tekniğine uygun bir şekilde tasfiye edin.

6. HATA GİDERME

¡KE! Yaralanma!

Ürün istemeden çalıştığında ve saçlar, giysi ya da gevşek nesneler emildiğinde, yaralanma tehlikesi söz konusudur.

→ Rotor kanatları durana kadar bekleyin ve üründeki hataları gidermeden önce aküyü çıkarın.

Sorun Muhtemel neden Çözümü
Üfleyici normal dışı titreşim yapıyor	Mekanik hata. →	GARDENA servisine başvurun.
Üfleyici çalışmaya başlamıyor veya duruyor.LED 1 yeşil renkte yanıp sönüyor [Şek. 04]	Akü boş. → Aküyü şarj edin.
Üfleyici çalışmaya başlamıyor veya duruyor.Hata LED'1 2 kırmızı renkte yanıyor [Şek. 04]	Akü sıcaklığı izin verilen aralığın dışındadır.	→ Akü sıcaklığının 0 °C – + 45 °C arasında olmasını bekleyin.
	Üfleyicideki akü temas nokta-ları arasında su damlaları veya nem bulunuyor.	→ Su damlalarını/nemi kuru biz bezle temizleyin.
	Motor bloke oldu. →	Engell gilderin.Tekrar başlatın.
	Akü, çalıştırma kolu basılıyken takıldı.	→ Çalıştırma kolunu serbest bırakın ve tekrar başlatın.
	Çalıştırma kolu arızalı. →	GARDENA servisine başvurun.
Üfleyici çalışmaya başlamıyor veya duruyor.Hata LED'1 3 kırmızı renkte yanıp sönüyor [Şek. 04]	Ürün arızalı. →	GARDENA servisine başvurun.
Üfleyici çalışmaya başlamıyor veya duruyor.Hata LED'1 4 yanmıyor [Şek. 04]	Akü, tamamen pil bölmesine yerleştirilmedi.	→ Aküyü, duyulur bir şekilde yerine oturana kadar pil bölmesineyerleştiriln.
	Akü arızalı. → Aküyü değiştiriln.
	Ürün arızalı. →	GARDENA servisine başvurun.
Şarj işlemi mümkün değil.Akü şarj göstergesi 5 sürekli yanıyor [Şek. 03]	Akü (doğru) yerleştirilmemiş. →	Aküyü düzgün bir şekilde şarj cihazının üzerine yerleştiriln.
	Akü temas noktaları kirli.	→ Akü temas noktalarını temiz-leyin (ömeğlin aküyü birden fazla takı çıkararak. Gerekirse aküyü değiştiriln).
	Akü sıcaklığı izin verilen şarj sıcaklığı aralığının dışındadır.	→ Akü sıcaklığının 0 °C – + 45 °C arasında olmasını bekleyin.
	Akü arızalı. → Aküyü değiştiriln.
Akü şarj göstergesi 6 yanmıyor [Şek. 03]	Şarj cihazının elektrik fişi (doğru) takılmamış.	→ Elektrik fişin (tamamen) prize takın.
	Priz, elektrik kablosu veya şarj cihazı arızalı.	→ Şebeke gerilimini kontrol edin. Gerekirse şarj cihazının yetkili bir sözleşmemi bayi veya GARDENA servisi tara-fından kontrol edilmesini sağlayın.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Akülü yaprak üfleyicisi	Birim	Değer (Ürün 14890)
Debi	m^3/dk.	7,9
Maks. üfleme hızı	km/h	100
Ağırlık (aküsüz)	kg	1,8
Ses basınç seviyesi L_pA^1) :Güvensizlik k_pA	dB (A)	852,5
Ses gücü seviesi L_wA^2) :ölçülen/garantiliGüvensizlik k_wA	dB (A)	95 / 961
El kol titreşlml a_vhw^1) :Güvensizlik k_vhw	m/s^2	0,41,5
Uygulanan ölçüm yöntemi:	^1EN 50636-2-100	^2RL 2000/14/EG

BİLGİ: Belirtilen titreşim emisyon değeri standartlaştırılmış bir kontrol yöntemi İle ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilir. Bu değer teşhirin geçici olarak değerlendirilmesi için de kullanılabilir. Titreşim emisyon değeri, elektrikli takımın gerçek kullanımı sırasında değişebilir.

System aküPBA 18V 2,5Ah W-B	Birim	Değer (Ürün 14903)
Akü gerillmi	V (DC)	18
Akü kapasitesi	Ah	2,5
Hücre sayısı (lityum iyon)		5

Uygun POWER FOR ALL System akü şarj cihazları: AL 18..CV.

Akü şarj cihazıAL 1810 CV P4A	Birim	Değer (Ürün 14900)
Şebeke gerilimli	V (AC)	220 – 240
Şebeke frekansı	Hz	50 – 60
Nominal güç	W	26
Akü şarj gerilimi	V (DC)	18
Maks. akü şarj akımı	mA	1000
Akü şarj süresi %80 /%97 – 100 (yakl.)
PBA 18V 2,0Ah W-B	dk.	96 / 124
PBA 18V 2,5Ah W-B	dk.	120 / 154
PBA 18V 4,0Ah W-C	dk.	192 / 244
İzın verilen sıcaklık aralığı	°C	0 – 45
EPTA prosedürü 01:2014uyarıncaağırlik	kg	0,17
Koruma sınıfı		/

Uygun POWER FOR ALL System aküleri: PBA 18V.

1. AKSESUAR

GARDENA System aküPBA 18V/45 P4APBA 18V/72 P4A	İlave çalışma süresi ya da değişim için akü.	Ürün 14903Ürün 14905
GARDENA Hızlı akü şarçilhazı AL 1830 CV P4A	POWER FOR ALL System akülerinin hızlı şarjedilmesi için PBA 18V..W-..	Ürün 14901

9. SERVİS/GARANTI

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyani:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garanti si geçerli değildir. Bu garanti, materyal ya da fabrikasyon hataları nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlanna yöneliktr. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirlir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

- Ürün, çalıştırma talimatlarındaki öneriler uyanınca, hedeflenen amaç için kullanılmış olmalıdır.

- Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.

- İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.

- Satın alma makbuzunun ibrazi.

Parça ve bileşenlerin (örneğin, biçakların, biçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanımı parçaları, garanti kapsamında dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onanım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre aslısızdır. Bu üretici garantisi, elbette bayiye/saticiya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir.

Garanti durumunda lütfen bize arızalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Üfleme borusu ve memeler aşınma parçalandır ve böylece garanti kapsamında değildir.
