KULLANIM KILAVUZU 400 GARDENA

TR Kullanma Kılavuzu Mekanik Çim Biçme

GARDENA Mekanik Çim Biçme 400 / 400 C

Almanca orijinal talimatlardan tercüme edilmiştir.

Lütfen kullanma kılavuzunu dikkatlice okuyunuz ve uyarları dikkate alınız. Bu işletim kılavuzunu okumak suretiyle ürün, doğru kullanım ve emniyet bilgileri hakkında bilgi edininiz.

Emniyet nedenlerinden ötürü 16 yaşından küçüklerin ve bu işletim kılavuzunu okumamış ve öğrenmemiş kimselerin bu ürünü kullanmaları yasaktır. Fiziksel ve zihinsel özgürlü kişiler, ürünleri ancak yetkili kişilerin nezaretinde kullanabilirler. Çocukların ürünle oynamadıklarından emin olmak için asla gözetimsiz bırakmayınız. Cihazı yorgun, hasta ya da alkol, uyuşturucu madde ya da ilaç etkisi altında olduğunu zaman asla kullanmayın.

→ Kullanma kılavuzunu güvenli biryerde saklayınız.

İçindekiler dizini: 1. GARDENA silindirli çim biçme makinesinin

kullanım sahası 134
2. Emniyet bilgileri....134
3. Montaj....135
4. Çalıştırma 136
5. Devre dışı bırakma .....136
6. Bakim 137
7. Arızaların giderilmesi....137
8. Tavsiye edilen aksesuar .....138
9. Teknik özellikler....139
10. Servis/Garanti 139

1. GARDENA silindirli çim biçme makinesinin kullanım sahası

Amacına uygun kullanım: GARDENA silindirli çim biçme makinesi hususi ev bahçesi ve hobi bahçelerindeki çim ve otların biçilmesi için tasarlanmıştır.

GARDENA tarafından verilen kullanma kılavuzuna uyulması, silindirli çim biçme makinesinin amacına uygun kullanımı için ön koşuldur.

Dikkat edilmeli:

Yaralanma tehlikesi nedeniyle GARDENA silindirli çim makinesi üzüm asmalarını veya çatı bitkilerindeki çimleri kesmek için kullanılmamalıdır.

2. Emniyet bilgileri

Her kullanım öncesi kontrol:

Kullanmadan önce, somunların, civataların ve çalışma aletlerinin aşınmadığını veya hasarlı olmadığını tespit etmek için daima bir kontrol işlemi yapılmalıdır. Aşınan veya hasarlanan kesici aletler değiştirilmelidir.

Silindirli çim biçme makinesinin kullanılacağı alan önceden incelenmelidir. Taşlar, tahta parçaları, teller ve diğer yabancı cisimler uzaklaştırılmalıdır.

Kesici aleti kavrayan cisimler kontrolsüz bir şekilde dışarı fırlayabilir.

Kullanım / sorumluluk:

TEHLIKE!

Dönen bıçak silindirinin yaralanmalara yol açabileceğini dikkate alın.

→ Ellerinizi veya ayaklarını zı asla dönen parçalara veya bunların altına sokmayın.

Özellikle çocuklar olmak üzere, insanların veya hayvanların yakınında silindirli çim biçme makinesini kullanmayın. Yaralanmalar konusunda kullanıcı sorumludur.

Bıçak silindiri ile kullanıcı arasında kılavuz raylar tarafından bırakılan emniyet mesafesine daima uyulmalıdır.

Toprak setlerinde ve bayırlarda biçerken özellikle dikkatli olunmalıdır:

→ Emniyetli bir duruş sağlayın, kaymayan, kavrayıcı tabanlı ayakkabılar giyin. Daima bayırın çaprazına doğru biçim.

Geri hareket ederken ve silindirli çim biçme makinesini çekerken daima dikkatli olun. Takılma tehlikesi!

Kesici alet veya silindirli çim biçme makinesi bir engele veya bir yabancı cisme takılırsa, silindirli çim biçme makinesinde titiz bir inceleme yapılmalıdır.

→ Yalnızca yeterli görüş alanları olduğunda çalışın.

Silindirli çim biçme makinesini asla denetimsiz bir şekilde bırakmayın. Çalışmaya ara verdiği nizde silindirli çim biçme makinesini lütfen güvenli bir yerde muhafaza edin.

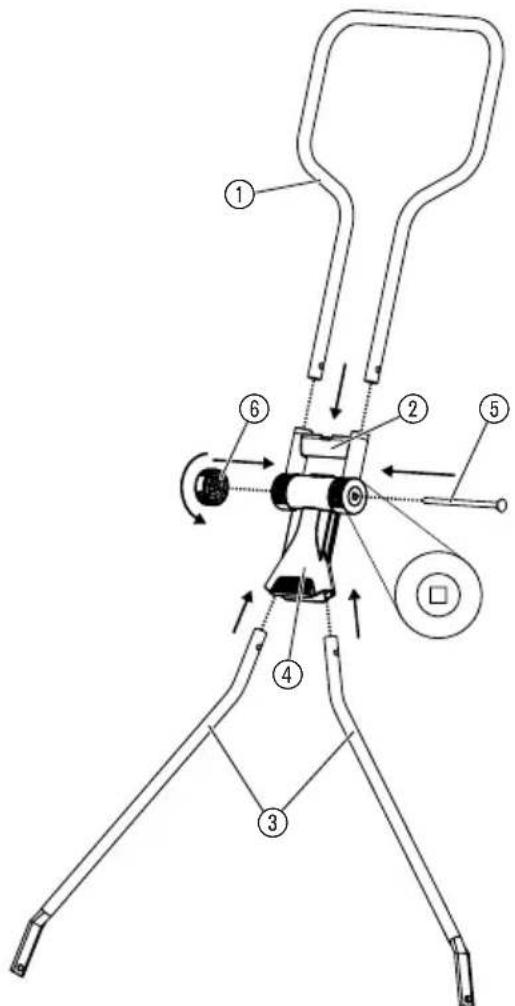

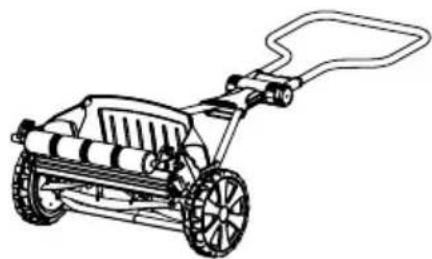

3. Montaj

1. Alt ray yuvasını④ üst ray yuvasına ② itin (ön montajı yapılmıştır).
2. Rayın üst kısmını① dayanma noktasına kadar üst ray yuvasına② itin.
3. Her iki alt rayı③ dayanma noktasına kadar, alttan alt ray yuvasına ④ itin.
4. Dişli çubuğu⑤ kare şeklindeki deliğin olduğu taraftan ray yuvasının② içinden tamamen geçirin.
5. Sıkıştırma somununu⑥ dişli çubuğun ⑤ üzerine takıp sıkın.

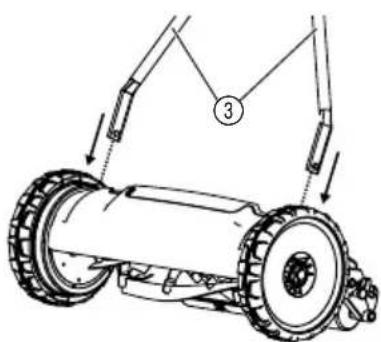

6. Civatalar ⑧ ray yuvasının yatağına ⑦ oturana kadar her iki alt rayı ③ ray yuvalarının ⑦ içine sokun (bu sırada manivelayı hafifçe bastırın).
   İpucu: Önce bir taraftan, sonra diğer taraftan yerine oturtun.

Doğru çim biçme: Bakımlı bir çim elde edebilmeniz için, çiminizi mümkün olduğunca düzenli olarak her hafta biçmenizi tavsiye ediyoruz. Sık biçildiğinde çim sıklaşır. Çimin sararmaması ve keçeleşmemesi için uzun kesilen malzeme (> 1 cm) ortadan kaldırılmalıdır. Çim biçmeye uzun süre ara verildikten sonra (tatil çimleri) önce uzun kesme yüksekliğinde (42 mm) sonra çapraz olarak istenilen kesme yüksekliğinde için. Bitki sapları, silindirli çim biçme makinesiyle biçilebilmesi için en fazla 12 cm uzunluğunda olmalıdır. Mümkünse sadece kuru çimler için, nemli çimlerde temiz olmayan bir görünüm meydana gelir.

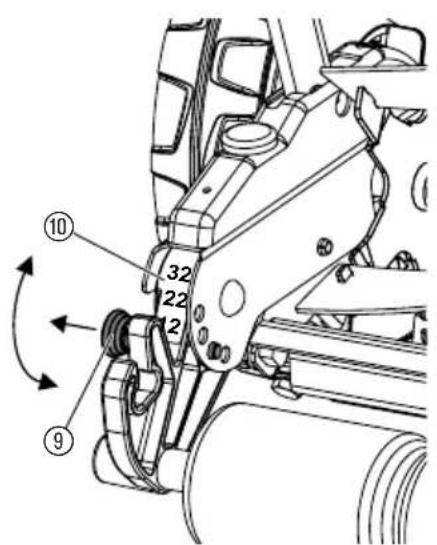

Kesim yüksekliğinin ayarlanması:

Kesim yüksekliği 4 adımda 12 mm'den 42 mm'ye kadar ayarlanabilir.

1. Kesme yüksekliğini ayarlarken biçme makinesinin devrilmemesi için biçme makinesini zeminin üzerine koyun.
2. Her iki yükseklik ayarını⑨ çekin ve istenilen yükseklikte ölçeğin ⑩ üzerine oturtun.

Yükseklik ayarları ⑨ her iki taraftan daima aynı yüksekliğe ayarlanmış olmalıdır.

DİKKAT ! Biçme makinesi yalnızca alt biçak engebelerde zemine temas etmeyecek şekilde ayarlanmalıdır.

5. Devre dışı bırakma

Saklama:

→ Silindirli çim biçme makinesini depolamadan önce temizleyin (bkz. 6. Bakım) ve kuru bir yerde muhafaza edin.

Yer tasarrufu sağlamak için ray, sıkıştırma somunu çözülerek katlanabilir.

6. Bakım

Biçme makinesinin temizlenmesi:

TEHLIKE!

ici alet nedeniyle yaralanma tehlikesi!

→ Bakım sırasında uygun iş eldivenleri giyin.

DİKKAT!

dirli çim biçme makinesinde hasarlanma!

→ Silindirli çim biçme makinesini akan suyun altında, özellikle yüksek basınç altında temizlemeyin.

Birikintiler kesme kalitesini ve çim fırlatmayı olumsuz etkiler. Biçme işleminden hemen sonra kir ve çim kalıntıları kolay bir şekilde uzaklaştırılabilir.

1. Çim birikintilerini bir fırça ve bir bez ile uzaklaştırın.
2. Biçak silindirini ve alt biçağı ince yapılı yağ (örn. püskürtme yağı) ile hafifçe yağlayın.

7. Arızaların giderilmesi

ici alet nedeniyle yaralanma tehlikesi!

→ Arıza giderme sırasında uygun iş eldivenleri giyin.

Arıza Muhtemel neden Çözümü

Normal dışı gürültüler Civatalar/parçalar gevşek.		→ Cıvataları sıkılayın.
	Biçakta yabancı cisim.	→ Yabancı cismi uzaklaştırın.
	Biçakta kertik.	→ Kertikleri bileyi taşı ile giderin.
	Biçaklar birbirine aşırı temas ediyor.	→ Kesme ünitesini ayarlayın.
Çim kesici temiz değil Biçak ayarı yanlış.		→ Kesme ünitesini ayarlayın.
	Biçak kör.	→ Biçağı bileyin veya değiştirin.
	Çim çok uzun (örn. uzun süre evde kimse olmadığında).	→ Çimi motorlu çim biçme makinesi ile kısaltın.

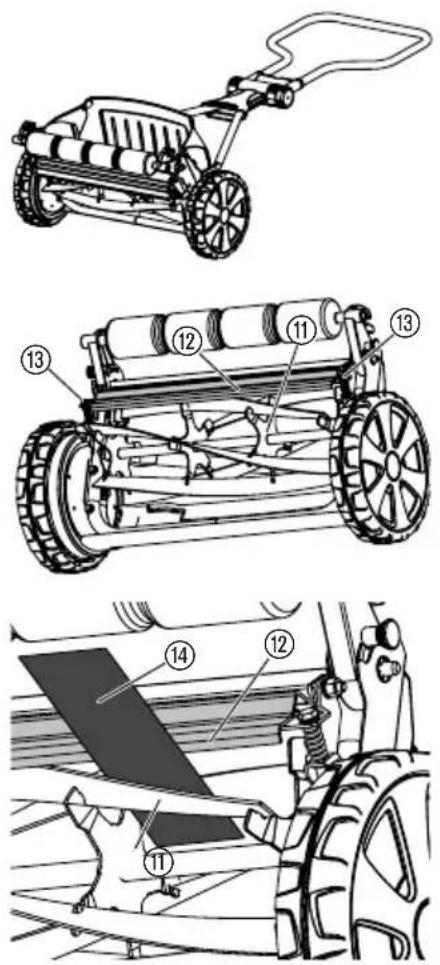

Kesme ünitesinin ayarlanması:

Bileme işleri / tamirler:

Silindirli çim biçme makinenizin kesme ünitesi fabrikada optimum düzeyde ayarlanmıştır. Uzun süreli kullanımdan sonra çim kesici artık temiz değilse, lütfen alt biçak ayarını düzeltin.

1. Silindirli çim biçme makinesini temizleyin.
2. Kesme ünitesini ayarlarken biçme makinesinin devrilmemesi için biçme makinesini zeminin üzerine koyun.
3. Biçak silindirini ^⑪ ve alt bıçağı ^⑫ kertik bakımından kontrol edin ve gerekirse bunları bir bileği taşı ile yok edin.
4. Sol ve sağ altı köşeli civatayı ^13 bir civata anahtarı (10 mm) ile, biçak silindiri ^11 serbest dönebilecek bir duruma gelecek şekilde saat dönüş yönünün tersine çevirerek gevşetin.
5. Sol altı köşeli civatayı ^13 bir civata anahtarı (10 mm) ile, bıçak silindiri ^11 , alt bıçağa ^12 hafif temas edecek şekilde dönerken dikkatlice sıkın.
6. Ardından sol altı köşeli cıvatayı biçak silindirinin alt biçak ile olan temasını tekrar keseceği şekilde (gürültüsüz dönme) çözün.
7. Aynı işlemi sağ tarafta da uygulayın.
8. Kesme denemesi:
   Kağıt şeridi ⑭, bıçak silindirinin ⑪ eksenini gösterecek şekilde alt bıçağın ⑫ üzerine koyun.
9. Biçak silindirini⑪ dikkatlice çevirin.
   Alt bıçak ⑫ doğru ayarlandığında kağıt, bir makas ile olduğu gibi kesilir.
10. Kesme denemesini çeşitli yerlerde ve biçak silindirinin ^⑪ tüm biçaklarında tekrarlayın.

Emniyet nedenleriyle sadece GARDENA yedek parçaları kullanılabilir.

İyi bir bakım sayesinde kesme aleti uzun yıllar sonra körleştiginde değiştirilmesi gerekiyorsa, lütfen GARDENA servisine başvurun. Silindirli çim biçme makinesindeki tamir eşleri ve bıçakların takılması sadece uygun servis atölyelerinde gerçekleştirilebilir.

Bir sonraki çim sezonunda kullanıma hazır olması için silindirli çim biçme makinesini mümkünse sonbahar mevsiminde kontrol ettirin. Diğer arızalarda GARDENA servisine başvurmanızı rica ederiz.

8. Tavsiye edilen aksesuar

GARDENA Çim toplama sepeti Kesilen malzemenin toplanmasını gerektirmez. Ürün No. 4029

9. Teknik özellikler

	400 (Ürün No. 4018) 400 C (Ürün No. 4022)
Kesme genişliği /kesme yüksekliği	40 cm / 12 – 42 mm 40 cm / 12 – 42 mm
Kesme yüksekliği ayarı	4 kademeli (12, 22, 32, 42 mm) 4 kademeli (12, 22, 32, 42 mm)
Ağırlık	8,9 kg 9,4 kg

10. Servis / Garanti

Garanti: Bu ürün GARDENA tarafından alındığı tarihten itibaren 2 yıl garanti

altındadır. Bu garanti ürün veya imalatçı hatası olduğu ispat edilen bütün ağır kusurları kapsar. Aşağıdaki koşullar altında garanti çerçevesinde üniteyi değiştirir veya ücretsiz tamirini gerçekleştiriliriz.

• Uygun şekilde kullanılması ve kullanma talimatına uyulması zorunludur.
• İzin verilmemiş üçüncü şahıslar tarafından tamir edilmemiş.

Bıçak silindirinin (kupl.) ve alt biçakların aşınma parçaları garantinin dışındadır.

Kullanıcının bayi ve satıcıya karşı mevcut garanti talepleri imalatçı firma garantisini etkilemez.

Sizin Çit Kesicinizde herhangi bir sorun oluşur ise lütfen hatalı üniteyi ürünün faturası ile birlikte hatayı açıklayan bir yazı ile posta ücreti ödenmiş olarak bu kullanma kılavuzunun arkasında yer alan adrese gönderin.
