AF 30 - Purificator de aer Kärcher - Manual de utilizare gratuit

Tip produs	Purificator de aer
Marcă	Kärcher
Model	AF 30
Dimensiuni (L x l x H)	260 x 260 x 480 mm
Greutate	5,8 kg
Alimentare electrică	24 V CC (adaptor de rețea inclus)
Putere nominală	36 W
Consum în standby	< 0,5 W
Suprafața utilă maximă	30 m²
Debit maxim de aer	320 m³/h
Niveluri de ventilație	5 (manual + automat)
Filtru: eficiență (0,3 μm)	99,95%
Durata de viață a filtrului	Până la 3000 de ore (în funcție de utilizare)
Funcții principale	Mod automat, mod ECO, mod standby, temporizator (max 12 h), blocare a panoului de comandă, afișare PM2.5 cu cod de culoare
Senzor de calitate a aerului	Particule fine PM2.5
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată; înlocuiți filtrul (debalată înainte de prima utilizare)
Siguranță	Blocare a panoului de comandă (protecție copii), oprire automată cu temporizator, deconectați înainte de întreținere
Accesorii furnizate	Adaptor de rețea AF 30, filtre (în aparat)
Garanție	Conform condițiilor din țară, contactați distribuitorul

Întrebări frecvente - AF 30 Kärcher

Cum să despachetați și să instalați filtrul pentru prima dată?

Deschideți cele două capacuri ale filtrului folosind mânerul încastrat, scoateți filtrele ambalate, despachetați-le, apoi reintroduceți-le. Puneți la loc capacurile. Conectați adaptorul de rețea și porniți aparatul.

Care este semnificația culorilor pe afișajul PM2.5?

Albastru: calitate bună (0-60 µg/m³), galben: medie (61-120), roșu: proastă (>120). Aparatul adaptează automat ventilația în funcție.

Cum se activează modul standby și ce face?

Apăsați butonul modului standby. Ventilatorul funcționează la cel mai scăzut nivel pentru o funcționare foarte silențioasă. Toate afișajele se sting după 10 secunde. Pentru a ieși, apăsați orice buton, cu excepția Pornire/Oprire.

Cum se blochează panoul de comandă pentru a evita setările accidentale?

Apăsați butonul de blocare timp de 3 secunde. Pentru deblocare, apăsați din nou timp de 3 secunde.

Când trebuie înlocuit filtrul și cum se resetează?

Filtrul trebuie înlocuit după 2500 până la 3000 de ore, sau mai devreme dacă aparatul devine zgomotos sau miroase urât. După înlocuire, apăsați butonul de resetare a filtrului timp de 3 secunde.

Ce să faceți dacă aparatul nu pornește?

Verificați priza de curent și siguranța. Conectați adaptorul la o altă priză. Dacă problema persistă, contactați serviciul de asistență.

Cum se reglează temporizatorul?

Apăsați de mai multe ori butonul temporizator pentru a selecta durata dorită (max 12 h). Aparatul se oprește automat la sfârșit. Pentru a anula, setați pe '0'.

Care este diferența dintre modurile ECO și standby?

În mod ECO, ecranul se stinge pentru a economisi energie, dar ventilatorul poate funcționa la orice nivel. În mod standby, ventilatorul funcționează la cel mai scăzut nivel și toate afișajele se sting.

Pot folosi aparatul într-o baie?

Nu, aparatul nu trebuie utilizat într-un mediu umed sau la temperatură ridicată. Utilizați-l numai într-o încăpere uscată în interior.

Cum se curăță purificatorul de aer?

Opriți și deconectați aparatul. Ștergeți carcasa cu o cârpă moale și uscată. Nu utilizați niciodată detergenți abrazivi sau apă. Nu scufundați niciodată aparatul sau adaptorul în apă.

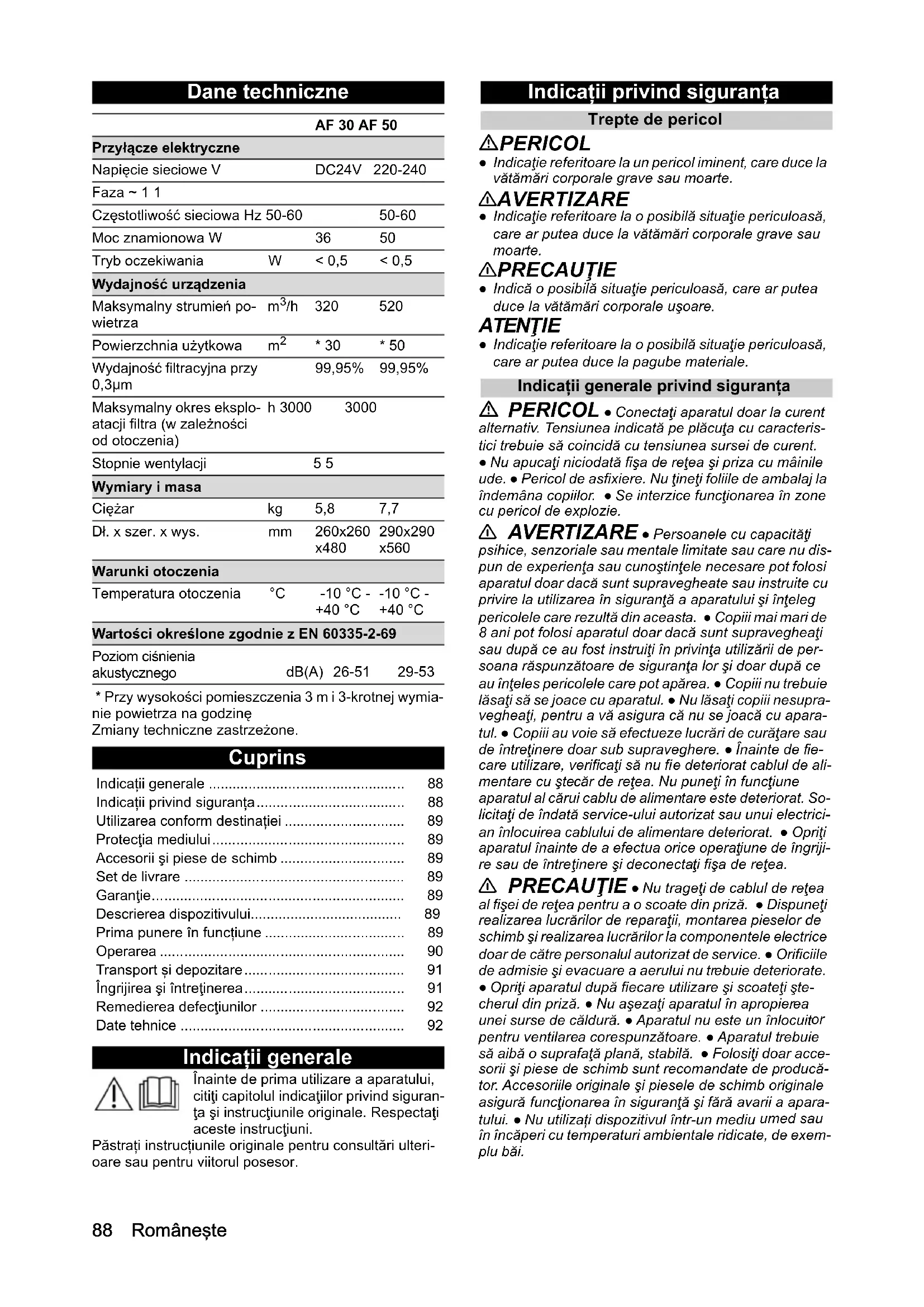

MANUAL DE UTILIZARE AF 30 Kärcher

Indicatiţii generale	88
Indicatiţii privind siguranta	88
Utilizarea conform destinatiei	89
Protectția mediolui	89
Accesorii șipiese de schimb	89
Set de livrare	89
Garantie	89
Descrierea dispositivului	89
Prima punere in functiune	89
Operarea	90
Transport și depositare	91
Ingrijirea și intreşinerea	91
Remedierea defecljunilor	92
Date tehnice	92

Indicații generale

Înainte de prima utilizare a aparatului, citiți capitolul indicațiilor privind siguranța și instrucțiunile originale. Respectați aceste instrucțiuni.

Păstrați instrucțiunile originale pentru consultări ulterioare sau pentru viitorul posesor.

Indicații privind siguranța

Trepte de pericol

PERICOL

• Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

AVERTIZARE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

• Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

PRECAUȚIE: Nu trageți de cablul de rețea pentru a scoate ștecherul din priză. Dispuneți realizarea lucrărilor de reparații, montarea pieselor de schimb și realizarea lucrărilor la componentele electrice doar de către personalul autorizat de service. Orificiile de admisie și evacuare a aerului nu trebuie deteriorate. Opriți aparatul după fiecare utilizare și scoateți ștecherul din priză. Nu așezați aparatul în apropierea unei surse de căldură. Aparatul nu este un înlocuitor pentru ventilarea corespunzătoare. Aparatul trebuie să aibă o suprafață plană, stabilă. Folosiți doar accesorii și piese de schimb recomandate de producător. Accesoriile originale și piesele de schimb originale asigură funcționarea în siguranță și fără avarii a aparatului. Nu utilizați dispozitivul într-un mediu umed sau în încăperi cu temperaturi ambientale ridicate, de exemplu băi.

Utilizarea conform destinației

Utilizați dispozitivul ca purificator de aer numai în conformitate cu descrierea și instrucțiunile privind siguranța din aceste instrucțiuni de funcționare.

• Dispozitivul este destinat pentru utilizarea ca purificator de aer.
• Dispozitivul este adecvat pentru uz comercial.
• Dispozitivul este destinat exclusiv pentru utilizarea în spații interioare.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic. Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresa, consultați pagina din spate)

Descrierea dispozitivului

Pentru imagini, consultați pagina de grafice. Figura A

1 Tastă de comandă ② Câmp de afișare ③ Tastă de comandă Dispozitiv pornit/oprit Tastă de comandă Treaptă ventilator ⑤ Tastă de comandă/afișaj Mod automat pornit/oprit 6 Tastă de comandă Mod ECO pornit/oprit Tastă de comandă/afișaj Mod de repaus activat/dezactivat

8 Tastă de comandă/afișaj Blocare funcție 9 Tastă de comandă/afișaj Temporizator 10 Tastă de comandă/afișaj Resetare filtru 11 Afișajul temperaturii în °C 12 Afișajul stării temporizate de pornire/oprire 13 Afișajul treptei ventilatorului 14 Afișajul indicelui de calitate a aerului PM 2,5 (afișaj numeric/color) 15 Afișajul umidității relative 16 Afișajul duratei de viață a filtrului 17 Senzor de calitate a aerului 18 Conexiune pentru bloc de alimentare AF 30 19 Cablu de conectare AF50 20 Rolă de ghidare AF50 (4x) 21 Capac filtru 22 Filtru 23 Adaptor de rețea AF30

Indicație

Setările de funcții sunt posibile numai prin intermediul tastelor de comandă și nu prin intermediul afișajului.

1. Deschideți cele două capace de filtru de pe mânerul încastrat și scoateți-le cu ambele mâini.

Figura B Figura C

1. Scoateți filtrele ambalate din carcasă prin intermediul ecliselor.

Figura D

1. Despachetați filtrele.

Figura E

1. Introduceți filtrele despachetate.

Figura F

1. Țineți capacele de filtru cu ambele mâini.

Figura G

1. Așezați dispozitivul pe o suprafață plană. Asigurați-vă că se păstrează o distanță de 0,30 m pe fiecare parte.

Figura H

1. Asigurați-vă că orificiile de alimentare cu aer și de evacuare a aerului nu sunt blocate.

Indicație

Nu așezați dispozitivul pe suprafețe fierbinți sau în apropierea încălzirii.

Nu permiteți ca lichidele sau materiale străine (de exemplu, obiecte metalice) să pătrundă în dispozitiv.

1. AF 30: Introduceți fișa sursei de alimentare în dispozitiv.

Introduceți fișa de rețea a sursei de alimentare în priză. AF 50: Introduceți fișa de rețea a dispozitivului în priză.

Figura I

Dispozitivul este gata de funcționare

Indicație

Vă recomandăm să lăsați dispozitivul să funcționeze peste noapte prima dată pentru a obține o curățare de bază a camerei.

Indicație

Tabelul cu orele de afișare a simbolurilor pentru durata de viață a filtrului, consultați

Operarea

Pornirea/oprirea dispozitivului

1. Pentru a porni dispozitivul: Apăsați tasta de pornire/oprire de pe dispozitiv.

Figura I

Dispozitivul pornește automat.

Indicație

După pornire, afișajele și tastele de pe panoul de comandă se aprind pentru scurt timp. Senzorul de calitate a aerului integrat măsoară automat calitatea aerului din încăpere.

1. Dacă este necesar, următoarele funcții pot fi setate, de exemplu, prin intermediul tastelor de comandă:
2. Treaptă ventilator Mod auto Mod ECO Mod de repaus
3. Blocare panou de comandă
4. Temporizator
5. Resetare filtru
6. Pentru a opri dispozitivul: Apăsați întrerupătorul de pornire/oprire al dispozitivului.

Afisajele și tastele de pe panoul de comandă se sting. Dispozitivul este oprit.

Setarea treptei ventilatorului

În funcție de calitatea aerului, treapta ventilatorului poate fi setată manual la treapta 1, 2, 3, 4 sau 5. În cazul în care calitatea aerului este slabă, de exemplu pentru a filtra fumul, ventilatorul trebuie să funcționeze la viteză maximă (treapta 5) timp de 15-20 de minute.

Indicație

Pentru a curăța aerul în mod eficient, țineți ferestrele și ușile închise în timp ce purificatorul de aer este pornit. Simbol Tastă de comandă pentru treapta ventilatorului:

• Apăsați tasta de comandă Treapta ventilator până când este atinsă viteza dorită.

Treapta selectată a ventilatorului este afișată pe panoul de comandă.

Indicație

Atunci când selectați manual treapta ventilatorului, treapta selectată este indicată pe afișaj timp de 3 secunde înainte ca valorile indicelui PM 2,5 să apară din nou pe afișaj.

Setarea modului automat

În modul automat, purificatorul de aer setează treapta corespunzătoare a ventilatorului (treapta 1,2,3,4,5) în funcție de calitatea aerului.

Dacă, de exemplu, calitatea aerului este slabă, treapta ventilatorului este reglată automat la o valoare mai mare.

Simbol Tastă de comandă și afișaj pentru modul automat:

• Apăsați tasta de comandă Mod auto. Modul automat este activat sau dezactivat.

Setarea funcției ECO/de economisire a energiei

Pornirea/oprirea modului de economisire a energiei. Simbol și tastă de comandă pentru modul ECO/de economisire a energiei.

Dispozitivul se află în modul de lucru:

• Apăsați tasta de comandă Mod ECO.

Dispozitivul trece în modul de economisire a energiei, iar afișajul este oprit.

Dispozitivul se află în modul de economisire a energiei:

• Apăsați tasta de comandă Mod ECO.

Dispozitivul trece în modul de lucru, iar afișajul se aprinde.

Setarea modului de repaus

În modul de repaus, ventilatorul funcționează la cea mai mică viteză și, prin urmare, este foarte silențios.

• Apăsați tasta de comandă Mod de repaus. Modul de repaus este activat sau dezactivat.

Simbol și tastă de comandă pentru modul de repaus:

Indicație

După apăsarea tastei de comandă Mod de repaus, toate simbolurile de pe afișaj (cu excepția modului de repaus) se sting.

După 10 secunde se stinge și tasta de comandă Mod de repaus.

Pentru a ieși din modul de repaus, apăsați orice tastă de comandă (cu excepția tastei de pornire/oprire).

Blocarea/deblocarea panoului de comandă

Pentru a preveni modificarea accidentală a setărilor, de exemplu de către copii sau animale de companie, panoul de comandă poate fi blocat.

Simbolul Blocare tastă de comandă și afișaj pentru panoul de comandă:

• Blocare: Apăsați tasta timp de 3 secunde.
• Deblocare: Apăsați tasta de blocare timp de 3 secunde.

Setarea temporizatorului

Temporizatorul poate fi setat la durata de funcționare dorită (max. 12 h). Când timpul setat s-a scurs, dispozitivul se oprește automat. Viteza ventilatorului poate fi modificată în orice moment.

Simbol Tastă de comandă și afișaj pentru temporizator:

• Conectare: Apăsați tasta de comandă Temporizator până când este atinsă durata de funcționare dorită. Afișajul indică durata de funcționare setată.
• Deconectare: Apăsați tasta de comandă Temporizator până când pe afișaj apare „0”. În cazul setării „0”, funcția de temporizare este anulată.

Efectuați resetarea filtrului după înlocuirea filtrului

După expirarea duratei de funcționare a filtrelor, acestea trebuie înlocuite. Pentru mai multe informații, consultați capitolul Înlocuirea filtrului. Simbol Tastă de comandă pentru resetarea filtrului:

Afișajul calității aerului PM 2,5

Afișajul arată concentrația de praf fin (PM 2,5) sub formă numerică în unitatea μg/m³. În plus, un indice de culoare oferă informații despre calitatea aerului:

PM 2,5 Calitatea	aerului Culoare
0- 60 Bună Albastru
61 - 120 Moderata	Galben
>120	Slabă Roșu

Transport și depozitare

△PRECAUȚIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare. În cadrul transportului și al depozitării, țineți cont de greutatea aparatului.

Depozitați aparatul numai în spații interioare uscate.

Îngrijirea și întreținerea

Curățare

PERICOL

Pericol de moarte prin electrocutare

Lichidele pot conduce curentul și pot provoca astfel răni grave sau fatale.

Înainte de efectuarea lucrărilor de curățare și întreținere, scoateți întotdeauna sursa de alimentare din priză. Nu scufundați niciodată dispozitivul sau sursa de alimentare în apă.

Nu curățați niciodată dispozitivul sau sursa de alimentare în stare udă.

1. Opriți dispozitivul.
2. Scoateți sursa de alimentare din priză.
3. Curățați dispozitivul cu o lavetă moale și uscată. Nu utilizați substanțe de curățare abrazive sau corozive.

Înlocuirea filtrului

Filtrul trebuie înlocuit cel târziu după 2500 - 3000 de ore de funcționare. Dacă dispozitivul devine mai zgomotos, un miros neplăcut este emanat de dispozitiv (filtru) sau filtrul este vizibil murdar, de asemenea, mai devreme. Dacă durata de viață a filtrului este mai mică de 150 de ore, simbolul luminează intermitent pe afișaj (frecvența

de luminare intermitentă de 2x/secundă) pentru a vă reaminti că trebuie să înlocuiți filtrul. În funcție de durata de funcționare, se afișează următorul număr de simboluri:

Afişajul duratei de viață a filtrului (h)
2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Opriți dispozitivul și scoateți sursa de alimentare, resp. fișa de rețea din priză și trageți dispozitivul. Figura J
2. Deschideți cele două capace de filtru de pe mânerul încastrat și scoateți-le cu ambele mâini.

Figura B

Figura C

1. Scoateți filtrele din carcasă prin intermediul ecliselor.

Figura D

1. Despachetați noul filtru.

Figura E

1. Introduceți filtrele despachetate.

Figura F

1. Introduceți capacele de filtru.

Figura G

1. Conectați sursa de alimentare la dispozitiv și la priză.
2. Porniți dispozitivul. Pentru a reseta filtrul (resetare), apăsați simbolul R timp de 3 secunde.

Figura K

Remedierea defecțiunilor

De cele mai multe ori, defecțiunile au cauze simple, pe care le puteți remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defecțiuni nemenționate, vă rugăm să vă adresați unității de service autorizate.

Eroare Cauză Remediere
Dispositivul nu se poate conecta	Nu există tensiune electrică	• Verificatiți prizași siguranta de la alimenta-rea cu curent.• Introduceți fișa sursei de alimentare în alta priză.
	Sursă de alimentare defectă	• Contactați serviciul de relații cu clienti pen-tru a înlocui sursa de alimentare.
	Dispositiv defect	• Contactați serviciul de relații cu clienti.
Ecranul luminează inter-mitent și dispositivul nu pornește	Capacul de filtru nu este introdus corect	• Introduceți corect capacul de filtru, asigu-rându-vă că filtrele sunt așezate corect.
Curentul de aer este re-dus	Filtru înfundat	• Inlocuirea filtrului, consulțați capitului Inlo-cuirea filtrului.
	Filtru nedespachetat	• Despachetarea filtrului, consulțați capitului Prima punere în functiune.
	Treaptă ventilator prea mică	• Creşerea treptei ventilatorului, consulțați capitului Setarea treptei ventilatorului.
	Evacuarea aerului este blocata • ln	depărtați corpurile străine.
Eliminarea inefficientă a mirosurilor neplăcute	Calitatea slabă a aerului înconjurător	• Deschideți ferestrele pentru a înbunătăți ventilăția.
	Filtru uzat saut folosit prea mult tamp	• Inlocuiți filtrul.
	Treaptă ventilator prea mică	• Creşerea treptei ventilatorului, consulțați capitului Setarea treptei ventilatorului.
Calitatea slabă a aerului	Treaptă ventilator prea mică	• Creşerea treptei ventilatorului, consulțați capitului Setarea treptei ventilatorului.
	Pasaj	• Încidetei ferestreleși ușile în timul functi-onări dinpositivului.
	AF 30: Dimensiunea înpereriptionsimilie peste 30 m2	• Respectați dimensiunea maximă a înpe-rii.
	AF 50: Dimensiunea înpereriptionsimilie peste 50 m2	• Respectați dimensiunea maximă a înpe-rii.
	Fantele de aer de pe dispositiv sunt blo-cate	• Păstrați distanțele necessities fată de dispo-zitiv.Nu așezați nimit pe dispositiv.
	Filtru nedespachetat	• Despachetarea filtrului, consulțați capitului Prima punere în functiune.
	Filtru înfundat sau murdar.	• Inlocuirea filtrului, consulțați capitului Inlo-cuirea filtrului.

Date tehnice

		AF 30	AF 50
Conexiune electrică
Tensiune de rețea	V	DC24V	220-240
Fază	~	1	1
Frecventa de rețea	Hz	50-60	50-60
Randament nominal	W	36	50
Repaus	W	< 0,5	< 0,5
Date privind puterea aparatului
Current de aer maxim	m3/h	320	520
Suprațață適用ă	m2	* 30	* 50
Eficientă filtru la 0,3 μm		99,95%	99,95%
Durăță de viață filtru (in functie de mediu)	h	3000	3000
Trepte ventilăție		5	5

		AF 30	AF 50
Dimensiuni与此 greutăti
Greutate	kg	5,8	7,7
Lungime x Latime x Inalti-me	mm	260x260x480	290x290x560
Condiții de mediu
Temperatura ambientă	°C	-10 °C +40 °C	-10 °C +40 °C
Valori calculate conform EN 60335-2-69
Nivelul de zgomot	dB(A)	26-51	29-53

• La o înălțime a tavanului de 3 m și un schimb de aer de 3 ori pe oră. Sub rezerva modificărilor tehnice.
