Tip produs	Șlefuitor pentru gips-carton
Marcă	Scheppach
Model	DS920
Categorie	Șlefuitor
Tensiune nominală	230-240 V~
Frecvență	50 Hz
Putere absorbită	710 W
Viteza de rotație (în gol)	800 - 1 800 rpm
Diametrul platoului	225 mm
Fixare abraziv	Velcro (auto-aderent)
Clasă de protecție	II (izolație dublă)
Greutate	3,8 kg
Nivel de presiune sonoră (LpA)	78 dB
Nivel de putere sonoră (LWA)	89 dB
Incertitudine sonoră	3 dB
Vibrații mână-braț (șlefuire)	2,28 m/s² (incertitudine 1,5 m/s²)
Conectare aspirare	Adaptor pentru aspirator (inclus)
Viteză variabilă	Da, prin buton rotativ
Funcție funcționare continuă	Da, cu blocare
Mâner suplimentar	Da, reglabil în lungime
Capul de perie	Da, pentru ghidare și reducerea prafului
Accesorii incluse	1 furtun de aspirare, 2 adaptoare, 6 foi abrazive, 1 știft
Utilizare prevăzută	Șlefuirea suprafețelor mari din gips-carton (pregătire vopsea/tapet)
Întreținere	Curățare regulată, înlocuirea pieselor de uzură (perii, platou, perie, abraziv)
Reparare	De către un specialist calificat, piese originale recomandate

Întrebări frecvente - DS920 SCHEPPACH

Cum se schimbă hârtia abrazivă pe DS920?

Hârtia abrazivă se fixează prin Velcro. Aliniați foaia cu platoul și exercitați o presiune uniformă. Pentru a o îndepărta, dezlipiți pur și simplu foaia uzată.

Cum se reglează viteza de șlefuire?

Utilizați butonul rotativ de reglare a vitezei (6) situat pe aparat. Rotiți-l spre dreapta pentru a reduce viteza, spre stânga pentru a o crește (interval: 800-1800 rpm).

Pot folosi acest șlefuitor pentru alte materiale decât gips-carton?

Nu, aparatul este proiectat numai pentru șlefuirea gips-cartonului. Nu este potrivit pentru șlefuirea tapetului, șlefuirea umedă, tăierea, lustruirea sau utilizarea perilor metalici.

Cum se conectează un aspirator la șlefuitor?

Fixați furtunul de aspirare (11) la adaptorul furnizat (12), apoi conectați adaptorul la un aspirator adecvat. Asigurați-vă că aspiratorul este proiectat pentru utilizare cu unelte electrice.

Care sunt măsurile de siguranță esențiale?

Purtați întotdeauna ochelari de protecție, protecție auditivă și o mască antipraf. Lucrați cu ambele mâini, utilizați aspirarea prafului și nu purtați haine largi. Citiți manualul complet înainte de utilizare.

Cum se întreține șlefuitorul DS920?

După fiecare utilizare, curățați aparatul cu o cârpă uscată sau aer comprimat (max. 3 bar). Verificați regulat starea platoului, capului de perie și periilor de cărbune. Înlocuiți piesele uzate cu piese originale.

Care este greutatea șlefuitorului?

Șlefuitorul DS920 cântărește 3,8 kg, ceea ce îl face manevrabil pentru lucrări la tavan sau pe pereți.

Ce nivel sonor produce aparatul?

Nivelul de presiune sonoră este de 78 dB, iar nivelul de putere sonoră de 89 dB (incertitudine 3 dB). Purtați protecție auditivă.

Ce fac dacă aparatul nu pornește?

Verificați mai întâi alimentarea electrică (priză, siguranțe). Dacă cablul sau ștecherul sunt deteriorate, solicitați verificarea aparatului de către un electrician specializat. Pentru orice alt defect, contactați serviciul de asistență.

Ce accesorii sunt furnizate cu DS920?

Livrarea include: 1 șlefuitor, 1 furtun de aspirare, 2 adaptoare de furtun, 6 foi abrazive de diferite granulații și 1 știft pentru șlefuirea tavanelor.

MANUAL DE UTILIZARE DS920 SCHEPPACH

Explicitarea simbolurilor de pe aparat

	Avertizare! În caz de nerespectare există pericol de moarte, pericol de vătămare sau de deteriorare a uneltei!
	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Purtați ochelari de protecție!
	Purtați căști antifonice!
	Dacă se produce praf, purtați mască de protecție a respirației!
	Lucrați întotdeauna cu două mâini!
	Clasa de protecție II
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....272
2. Descrierea aparatului și pachetul de livrare.... 272
3. Înainte de punerea în funcțiune....272
4. Utilizarea conformă cu destinația....273
5. Indicații de securitate....273
6. Date tehnice....277
7. Instalarea 277
8. Operarea....278
9. Curățarea, întreținerea curentă și reparația.... 279
10. Branşamentul electric....279
11. Depozitarea și transportul 280
12. Eliminarea ca deșeu și revalorificarea 280
13. Remedierea defectiunilor 281
14. Declarația de conformitate 308

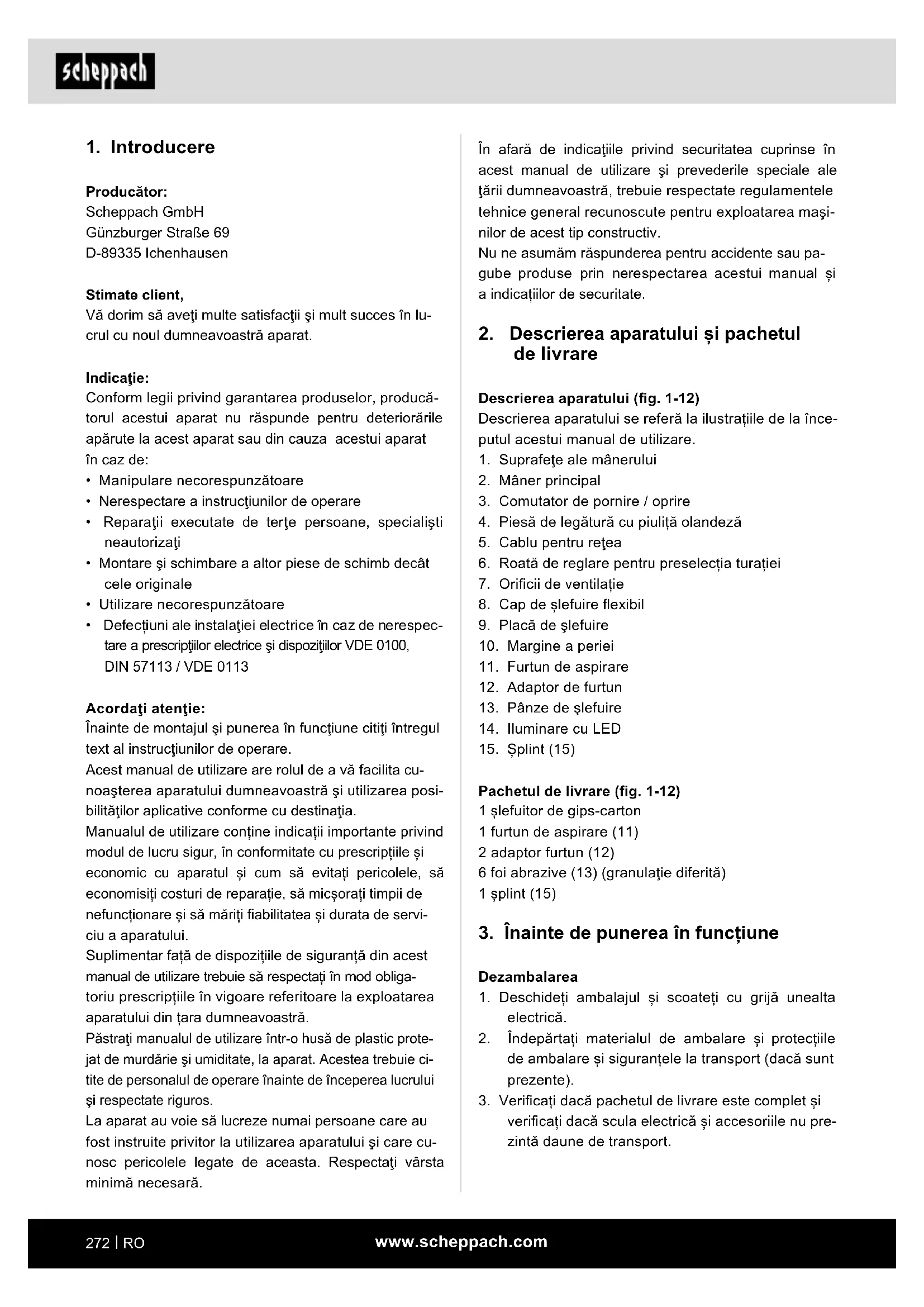

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• Manipulare necorespunzătoare
• Nerespectare a instructiunilor de operare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
  • Utilizare necorespunzătoare
• Defecțiuni ale instalatiei electrice în caz de nerespectare a prescriptilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cu- noașterea aparatului dumneavoastră și utilizarea posi- ibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicatii importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisii costuri de reparație, să micșorați timpii de nefuncționare și să măriți fiabilitatea și durata de serviciu a aparatului.

Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pa-gube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

2. Descrierea aparatului și pachetul de livrare

Descrierea aparatului (fig. 1-12)

Descrierea aparatului se referă la ilustrațiile de la începutul acestui manual de utilizare.

1. Suprafete ale mânerului
2. Mâner principal
3. Comutator de pornire / oprire
4. Piesă de legătură cu piuliță olandeză
5. Cablu pentru rețea
6. Roată de reglare pentru preselectia turatiei
7. Orificii de ventilatie
8. Cap de şlefuire flexibil
9. Placă de șlefuire
10. Margine a periei
11. Furtun de aspirare
12. Adaptor de furtun
13. Pânze de şlefuire
14. Iluminare cu LED
15. Splint (15)

Pachetul de livrare (fig. 1-12)

1 şlefuitor de gips-carton
1 furtun de aspirare (11)
2 adaptor furtun (12)
6 foi abrazive (13) (granulatie diferită)
1 splint (15)

3. Înainte de punerea în funcțiune

Dezambalarea

1. Deschideți ambalajul și scoateți cu grijă unealta electrică.
2. Îndepărtati materialul de ambalare și protectiile de ambalare și siguranțele la transport (dacă sunt prezente).
3. Verificați dacă pachetul de livrare este complet și verificați dacă scula electrică și accesoriiile nu pre-zintă daune de transport.

Indicație: Nu folosiți unealta electrică dacă observați că lipsesc sau sunt deteriorate anumite piese. În acest caz, contactați distribuitorul de la care ați achiziționat această unealtă electrică.

1. Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție. Vă rugăm să eliminați ambalajul într-un mod ecologic, trimitându-I la un centru de reciclare.

⚠ AVERTIZARE

Scula electrică și materialele de ambalat nu sunt ju- cării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

4. Utilizarea conformă cu destinația

Utilizarea prevăzută a acestei scule electrice include șlefuirea uscată pe scară largă a gips-cartonului pentru a se pregăti pentru vopsire sau tapetare folosind folii abrazive adecvate.

Această sculă electrică nu este adecvată pentru prelucrarea suprafețelor mici, precum colțuri și muchii. În plus, nu se pretează la șlefuirea tapetelor și nu se permite utilizarea la șlefuirea udă.

Nu se permite utilizarea sculei electrice ca şlefuitor de tăiere sau degroşare, aparat de lustruire sau cu perii de sârmă. Nu se permite prelucrarea cu această sculă electrică a materialelor care conțin azbest.

Această unealtă electrică este destinată exclusiv uzului casnic privat și poate fi utilizată numai în conformitate cu scopul pentru care a fost proiectată. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații de securitate

⚠ AVERTIZARE Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această unealtă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea de unealtă electrică, utilizată în indicațiile de securitate, face referire la uneltele electrice acționate prin rețea (cu cablu pentru rețea) și la uneltele electrice acționate prin acumulatori (fără cablu pentru rețea).

Securitatea postului de lucru

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scân- tei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pierde controlul asupra sculei electrice.

Securitatea electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protectie. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă elec- trică crește riscul de electrocutare.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piesele aparatului. Cablurile de racordare deteriorate sau încălcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

Securitatea persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.

b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminu-ează riscul de vătămări.

c) Evitați o punere în funcțiune involuntară. Asigu-rați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.

d) Înlăturați sculele electrice sau cheia pentru șuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.

e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.

g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

Utilizarea și tratarea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.
c) Scoateți fișa din priză și/ sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice neutilizate în afara ra- zei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.
e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.
f) Mentineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.
g) Utilizați scula electrică, unealta de lucru, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.
h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mâne-rele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situatii neprevăzute.

Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

Indicații de securitate pentru toate utilizările - Indicații generale privind securitatea pentru șlefuire, șlefuire cu hârtie de șlefuit, lucrările cu perii de sărmă, lustruire și tăiere prin șlefuire

a) Această unealtă electrică se va utiliza ca şlefuitor cu hârtie de şlefuit. Respectați toate instrucțiu-nile privind securitatea, indicațiile, reprezentările și datele pe care le primiți împreună cu aparatul. Dacă nu respectați indicațiile următoare se pot produce electrocutări, incendii și/sau vătămări grave.

b) Această unealtă electrică nu este adecvată pentru șlefuire, lucrul cu perii de sărmă, lustruire și tăiere prin șlefuire. Utilizările uneltei electrice în alte scopuri decât cele prevăzute pot cauza pericole și vătămări.

c) Nu utilizați accesorii care nu au fost prevăzute și recomandate de producător special pentru această unealtă electrică. Simplul fapt că puteți fixa accesoriiul la unealta electrică nu garantează utilizarea în siguranță.

d) Turația admisă a sculei de lucru trebuie să fie cel puțin la fel de mare ca turația maximă indicată pe unealta electrică. Accesoriiile care se rotesc mai repede decât este admis, se pot rupe și pot fi aruncate.

e) Diametrul exterior și grosimea uneltei de lucru trebuie să corespundă dimensiunilor uneltei dumneavoastră electrice. Uneltele de lucru dimensionate greșit nu pot fi ecranate sau controlate suficient.

f) Discurile de șlefuire, flanșa, talpa de șlefuit sau alte accesorii trebuie să se potrivească exact cu arborele de șlefuit de la unealta dumneavoastră electrică. Uneltele electrice care nu se potrivesc exact cu arborele de șlefuit al uneltei electrice se rotesc neuniform, vibrează foarte puternic și pot cauza pierderea controlului.

g) Nu utilizați scule de lucru deteriorate. Înainte de fiecare utilizare controlați uneltele de lucru, discurile de șlefuit nu trebuie să prezinte ciobituri și fisuri, tălpile de șlefuit nu trebuie să prezinte fisuri, uzură sau tocire puternică, iar periile de sărmă nu trebuie să prezinte sărme desfăcute sau rupte. Dacă unealta electrică sau unealta de lucru cade pe jos, verificați dacă este deteriorată sau utilizați o unealtă de lucru nedeteriorată. Dacă ați controlat și montat unealta de lucru, lăsați aparatul să funcționeze timp de un minut la turație maximă și staționați în afara planului uneltei de lucru aflate în rotație. De regulă unel-tele de lucru deteriorate se rup pe parcursul acestui timp de testare.

h) Purtati echipament de protecție personal. În funcție de aplicatie purtați apărătoare pentru față, pentru ochi sau ochelari de protec-

tie. Dacă este necesar, purtați mască anti-praf, echipament de protecție auditivă, mănuși de protecție sau șorț special care vă protejează împotriva particulelor mici de material de șle- fuit. Protejați-vă ochii împotriva corpurilor străine care sunt aruncate la diferitele aplicații. Masca anti-praf sau de protecție a respirației trebuie să filtreze praful care ia naștere în timpul aplicației. Dacă sunteți expus timp îndelungat unui zgomot puternic, puteți suferi o pierdere a auzului.

i) Nu permiteți accesul altor persoane în interiorul spațiului de siguranță al zonei dumneavoastră de lucru. Toți cei care pătrund în zona de lucru trebuie să poarte echipamentul de protecție personal. Bucăți ale piesei sau ale uneltelor de lucru rupte pot fi aruncate și în afara zonei directe de lucru putând cauza vătămări.

j) Tineți aparatul numai de suprafețele de apuca-re izolate dacă executați lucrări în cazul cărora unealta de lucru poate să întâlnească conduc-tori de curent ascunși sau propriul cablu de re-tea. Contactul cu conductorul aflat sub tensiune poate aduce și piesele metalice ale aparatului sub tensiune și poate determina electrocutarea.

k) Tineți cablul de rețea la distanță de uneltele de lucru aflate în rotație. Dacă pierdeți contro-lul asupra aparatului, cablul de rețea poate fi tăiat sau prins și mâna sau brațul dumneavoastră poate ajunge în unealta de lucru aflată în rotație.

I) Nu lăsați niciodată unealta electrică din mână înainte ca unealta de lucru să se fi oprit complet. Unealta de lucru aflată în rotație poate veni în contact cu suprafața de așezare și astfel puteți pierde controlul asupra uneltei electrice.

m) Nu lăsați unealta electrică în funcțiune în timp ce o transportați. În urma contactului accidental cu unealta de lucru aflată în rotație, îmbrăcămintea dumneavoastră poate fi prinsă și unealta de lucru poate pătrunde în corp.

n) Curățați periodic fantele de ventilare ale uneltei electrice. Suflanta motorului atrage praf în carcasă și o acumulare mare de praf metallic poate genera pericole electrice.

o) Nu utilizați unealta electrică în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.

p) Nu utilizați uneltele de lucru care necesită agenți de răcire lichizi. Utilizarea apei sau altor agenți de răcire lichizi poate provoca o electrocutare.

Instructiuni de siguranță pentru toate aplicațiile - recul și instrucțiuni de siguranță corespunzătoare

Reculul este reacția bruscă a unei unelte de lucru agățate sau blocate, ca de exemplu disc de șlefuire, talpă de șlefuit, perie de sărmă etc. Agățarea sau blocarea provoacă oprirea bruscă a uneltei electrice aflate în rotație.

Astfel, unealta electrică necontrolată este accelerată în sens contrar celei de rotație a uneltei de lucru la locul de blocare.

Dacă de ex. se agață sau se blochează un disc de șlefuire în piesa de prelucrat, muchia discului de șlefuire care pătrunde în piesă se poate agăța producând astfel ciobirea discului de șlefuire sau un recul. În această situație discul de șlefuire se mișcă spre operator sau în sens contrar, în funcție de sensul de rotație a discului la locul de blocare. Se poate produce și ruperea discului de șlefuit. Un recul este urmarea unei utilizări greșite sau defectuoase a uneltei electrice.

Acesta poate fi prevenit prin măsurile de precauție adecvate, conform descrierii următoare.

a) Tineți ferm unealta electrică și aduceți corpul și brațele dumneavoastră într-o poziție în care puteți rezista forțelor reculului. Utilizați întot-deauna mânerul suplimentar, dacă există, pentru a avea control maxim asupra forțelor de recul sau momentelor de reactiune la accelerare. Operatorul poate stăpâni reculul și forțele de reactie prin măsuri de precauție adecvate.

b) Nu apropiati niciodată mâna de uneltele de lucru aflate în rotație. În caz de recul, unealta de lucru se poate mișca peste mâna dumneavoastră.

c) Nu aduceți corpul dumneavoastră în zona în care este mișcată unealta electrică în cazul unui recul. Reculul împinge unealta electrică în direcție opusă față de mișcarea discului de șlefuire la locul de blocare.

d) Lucrați cu maximă atenție în zona colțurilor, muchiilor ascuțite etc. Evitați revenirea bruscă și înțepenirea uneltelor de lucru în piesa de prelucrat. Unealta de lucru aflată în rotație are tendința să se înțepenească în colțuri, muchii ascuțite sau dacă ricoșează. Aceasta determină pierderea controlului sau reculul.

e) Nu utilizați roți de lanț sau pânze de ferăstrău dințate. Astfel de unelte de lucru cauzează deseori reculuri sau pierderea controlului asupra unel-tei electrice.

Indicații privind securitatea pentru șlefuirea cu hârtie de șlefuit

a) Nu utilizati foi de șlefuit supradimensionate, ci respectați indicațiile producătorului referitoare la dimensiunea foii de șlefuit. Foile de șlefuit care depășesc talpa de șlefuit pot cauza vătămări și pot conduce la blocarea, ruperea foilor de șlefuit sau la recul.

Indicații de securitate suplimentare

a) Conectați un aspirator la adaptorul furnizat pentru lucru.

b) ATENTIE! Nu permiteți prafurilor rezultate din șle-fuire să ajungă în apropierea focului, prafurile pot fi explozive.

c) Purtati în permanență ochelari de protectie și o masca de protectie anti-praf când executați lucrări de șlefuire, în special la lucrările deasupra capului și la prelucrarea materialelor critice! La șlefuirea anumitor materiale (de ex. vopsele cu plumb, anumite tipuri de lemne și metale) sunt produse prafuri otrăvitoare sau toxice.

Intrarea în contact direct sau inhalarea acestor pra-furilor poate reprezenta un pericol pentru utilizator sau pentru persoanele aflate în apropiere.

Indicații referitoare la vibrații și dezvoltarea intensă de zgomot

Limitați zgomotul produs și vibrațiile la minimum!

1. Utilizați numai scule electrice impecabile.

2. Întrețineți și curățați regulat scula electrică.

3. Adaptați modalitatea dumneavoastră de lucru cu scula electrică.

4. Nu suprasolicitați scula electrică.

5. Dacă este cazul, permiteți verificarea sculei electrice.

6. Deconectați scula electrică când nu este folosită.

Riscuri reziduale

Chiar dacă operați scula electrică conform prescripțiilor, există întotdeauna riscuri neclasificate. Pot apărea următoarele pericole în legătură strânsă cu felul de constructie și execuția acestei scule electrice:

a) Daune asupra sănătății, care rezultă din vibrațiile mână-braț, în cazul în care aparatul este utilizat un timp mai îndelungat sau dacă nu este întreținut și utilizat conform prescripțiilor.

b) Vătămări și prejudicii materiale, cauzate prin arunca-rea neașteptată din/de scula electrică a sculelor de lucru, care sunt aruncate din cauza deteriorării, uzurii sau a montării în neconformitate cu prescripțiile.

c) Arsuri și vătămări prin tăiere, dacă sculele electrice sunt atinse imediat după utilizare și/sau cu pielea neprotejată.

⚠ AVERTIZARE! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

6. Date tehnice

Tensiune nominală 230-240 V\~

Frecvență nominală 50 Hz
Putere consumată 710 W
Turație nominală (frecvența vibrațiilor) n	800 - 1800 1/min
Dimensiunea axului M14
Hârtie abrazivă-diametrul	225 mm
Clasa de protectie	II
Masă	3,8 kg

Valori acustice
Nivelul presiunii acustice L_PA	78 dB
Nivelul puterii acustice L_WA	89 dB
Incertitudinea K	3 dB

Vibrații-mână-braț
la șlefuirea cu pânză de șlefuire ah	2,28 m/s2
Incertitudinea K	1,5 m/s2

Valoarea specificată pentru vibrațiile mână-braț se bazează pe șlefuirea cu pânza de șlefuire. Alte aplicații pot duce la valori diferite.

Valorile de zgomot și de vibrație au fost determinate corespunzător EN 62841-1 și EN IEC 62841-2-3.

Valoarea indicată a vibrațiilor a fost măsurată conform unui procedeu normat și poate fi utilizată pentru compararea unei scule electrice cu alta.

Valoarea indicată a vibrațiilor poate fi utilizată și pentru o apreciere inițială a expunerii.

⚠ Avertizare!

În funcție de modul de utilizare a sculei electrice, valorile vibrațiilor reale pot diferi de cele indicate! Luați măsuri pentru a vă proteja împotriva sarcini-lor vibrațiilor!

Pentru aceasta țineți cont de întreaga desfășurare a procesului de muncă, deci și de momentele în care scula electrică funcționează fără sarcină sau este deconectată! Măsurile adecvate cuprind printre altele o întreținere curentă și îngrijire regulată a sculei electrice și a sculelor atașabile, menținerea căldurii mâniilor, pauze regulate, precum și o planificare corectă a proceselor de muncă!

7. Instalarea

- Rabatați partea frontală și cea posterioară (fig. 2) și trageți piulița. (Fig. 3).

- Ataşati mânerul suplimentar la capătul maşinii, reglați lungimea și strângeti piulița de la capătul maşinii. (Fig. 4)

Hârtia abrazivă

Selectie

1. Granulatia hârtiei abrazive se află pe partea posterioară. Cu cât este mai mic numărul, cu atât granulatia este mai mare.

2. Utilizați hârtie abrazivă cu granulație mare pentru lucrări mari de șlefuire și hârtie abrazivă cu granulație fină pentru finalizare. Hârtiile abrazive cu oxid de aluminiu, carbură de siliciu sau alte accesoriiul de șlefuire sintetice sunt recomandate.

3. Începeti cu o granulație mare și terminați cu cea mai fină granulație, dacă aveți la alegere hârtii abrazivă abrazive cu diferite granulații, pentru a obține un rezultat de șlefuire bun resp. neted.

Ataşarea și înlocuirea

Ataşati hârtia abrazivă (13) cu mecanismul de prindere de tip arici la placa de şlefuire (9).

1. Aliniați hârtia abrazivă (13) la placa de șlefuire (9) și apăsați-le uniform.

2. Scoateți hârtia abrazivă (13) de pe placa de șlefuire (9) pentru a o înlocui cu una nouă/ diferită (Fig. 5).

Aspirarea prafului

⚠ Avertizare!

La prelucrarea de ex. a vopselei cu conținut de plumb pot fi produse gaze nocive/toxice. Acestea reprezintă un pericol atât pentru utilizator, cât și pentru persoanele aflate în apropiere!

De aceea, utilizați această sculă electrică numai cu un dispozitiv de aspirare al prafului și protejați-vă suplimentar împreună cu persoanele aflate în zona de lucru cu echipamentul personal de protectie!

La lucrarea cu această sculă electrică se produce mult praf. Sistemul de aspirare a prafului este foarte util, pentru a vă menține zona de lucru curată. O instalația de aspirare sau un aspirator se poate lega la furtunul de aspirare (11), care se conectează la racordul pentru aspiratorul de praf.

1. Aliniați ciocul de la capătul furtunului cu adaptorul pentru furtun de aspirare (12) (Fig. 3), introduceți capătul și fixați-l prin rotirea în sensul acelor de ceasornic (Fig. 7).
2. Conectați adaptorul pentru aspirator la un dispozitiv adecvat de aspirare a prafului, cum ar fi un aspirator (Fig. 8).

Indicație: Asigurați-vă că aspiratorul este destinat utilizării cu o sculă electrică.

Margine a periei

Capul de șlefuire al acestei unelte electrice este înconjurat de o perie de margine (10). Aceasta oferă două avantaje:

a) Peria de margine (10) depășește în exterior placa de șlefuire (9) și atinge prima oară suprafața de prelucrat. Astfel, placa de șlefuire este adusă în poziție paralelă cu suprafața de lucru, înainte ca scula electrică să intre în contact cu suprafața de prelucrat. Astfel, se evită o adâncitură în formă de semilună cauzată de marginea discului de șlefuire.

b) Mai mult, peria de margine (10) împiedică producerea exagerată de praf. Cu ajutorul periilor, praful rezultat din șlefuire nu va fi adus spre exterior, ci va fi eliminat prin sistemul de aspirare. Asigurați-vă înainte de fiecare lucrare cu această unealtă electrică, că peria de margine (10) este intactă. Permiteți schimbarea acesteia, dacă descoperiți deteriorări sau uzuri ale acesteia.

Conexiunea la alimentarea electrică

1. Asigurați-vă că scula electrică este scoasă din funcțiune. Treceți întotdeauna comutatorul pornit/oprit (3) în poziția expunere înainte de a conecta la sursa de alimentare.
2. Conectați fișa de rețea într-o priză în conformitate cu prescripțiile, care corespunde cerințelor cores-punzătoare conform datelor tehnice.
3. Scula dumneavoastră electrică este pregătită de functionare.

8. Operarea

⚠️ ATENTIE!

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

Frecventa de oscilație

Înainte de a începe lucrul, setați rata de oscilații în funcție de aplicație. Utilizați o rată de oscilații redusă pentru lucrări de șlefuire grosiere și creșteți rata de oscilații pentru lucrări fine.

1. Reglați rata de oscilații prin rotirea rotiței de regla-re (6). Rotiți spre dreapta pentru a reduce rata de oscilații (Fig. 9).
2. Rotiți spre stânga pentru a crește rata de oscilații (Fig. 10).

Pornirea/oprirea

Pornirea:

Apăsați comutatorul de pornire / oprire (3)

Regim de functionare permanentă: (Fig. 11)

Fixați comutatorul pornit/oprit (3) cu ajutorul butonului de blocare (a).

Oprirea:

Apăsați scurt comutatorul pornit/oprit (3).

Indicație: Unealta de lucru încă se rotește după deconectare. Așteptați ca scula electrică să ajungă în starea de repaus înainte de a o așeza undeva.

Polizare

1. Aduceți o hârtia abrazivă (13) adecvată și alegeți o turație potrivită.
2. Tineți ferm scula electrică de suprafetele de prin- dere izolate (1, 2) și porniti-o conform descrierilor.
3. Așteptați până când scula electrică atinge viteza de lucru.
4. Ghidați placa de șlefuire (9) cât mai paralel posibil cu peretele și așezați-o cu marginea periei (10) mai întâi pe suprafața de prelucrat.
5. Aplicați o anumită presiune asupra capului de șle-fuire (8) pentru a aduce unealta de lucru pe supra-fața care urmează să fie prelucrată.
6. Deplasați scula electrică cu mișcări uniforme pe suprafață.

Indicatie: Nu tineți scula electrică prea mult într-un sin-gur loc, pentru a evita rezultate de șlefuire neuniforme.

1. Ridicați placa de șlefuire (9) de pe suprafața de prelucrat, înainte de a opri scula electrică.

2. Așteptați ca scula electrică să ajungă în starea de repaus înainte de a o așeza undeva.

Şlefuirea tavanului (fig. 12)

1. Pentru lucrările în zona tavanului, fixați capul de șlefuire cu ajutorul șplintului (15) (inclus în pachetul de livrare), cum este descris în figura 12.

După utilizare

1. Deconectați scula electrică cum este descris, separați alimentarea electrică și lăsați-o să se răcească.
2. Curățați și întrețineți unealta electrică așa cum este descris mai jos și apoi depozitați-o cu grijă.

9. Curățarea, întreținerea curentă și reparația

⚠ Avertizare!

Înainte de toate lucrările la scula electrică (de ex. transport, montaj, lucrări de reechipare, curățare și întreținere curentă) scoateți fișa de rețea din priză!

Curățarea

a) Păstrați dispozitivele de protecție, orificiile de ventilație și carcasele motoarelor cât mai libere de praf și murdărie.
b) Ştergeți unealta electrică cu o cârpă curată sau suflați-o cu aer comprimat la presiune scăzută (max. 3 bar).
c) Curățați unealta electrică imediat după fiecare utilizare.
d) Nu utilizați detergenți sau solventi, aceștia ar putea ataca piesele din material plastic ale aparatului. Aveți grijă să nu poată pătrundă apă în interiorul aparatului.

Schimbarea conductei de racord la rețeaua electrică

Dacă conducta de racord la rețeaua electrică a acestei scule electrice este deteriorat, pentru a evita pericolele acesta trebuie înlocuit de către producător sau de către serviciul pentru clienti al acestuia sau de către o persoană cu calificare identică.

Întreținerea curentă

Înainte și după fiecare folosire verificați dacă scula electrică și accesoriiile (de ex. scula electrică) prezintă uzură și deteriorări. Dacă este cazul, schimbați-le cu alte-le noi conform descrierii din acest manual de utilizare. Acordați atenție cerințelor tehnice.

Placa de şlefuire, peria de margine

În cazul deteriorărilor și a uzurii puternice, permiteți schimbarea piese noi a plăcii de șlefuire (9) și a periei de margine (10) de către un specialist calificat.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Perii de carbon, talpă de șlefuit, cap de perie, hârtie abrazivă

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

10. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H05VV-F.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Tipul racordului Y

Dacă conducta de racord la rețeaua electrică a acestui aparat este deteriorată, pentru a evita pericolele aceasta trebuie înlocuită de către producător sau de către serviciul pentru clienti al acestuia sau de către o persoană cu calificare identică.

Motorul de curent alternativ

• Tensiunea de rețea trebuie să fie 230 V\~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
• Datele de pe plăcuța de fabricație a mașinii
• Datele de pe plăcuța de fabricație a motorului

⚠ Avertizare!

În interiorul sculei electrice nu se află piese care pot fi întreținute de utilizator! Nu deschideți niciodată scula electrică! Pentru lucrări ample de întreținere curentă aduceți-o la un specialist calificat!

11. Depozitarea și transportul

1. În cazul nefolosirii, păstrați scula electrică într-un loc uscat, bine aerisit în afara razei de acțiune a copiilor, de ex. pe un dulap înalt sau într-un loc încuiat.
2. Păstrați, după posibilități, scula electrică, manualul de utilizare și, după caz, accesoriiile împreună în ambalajul original. Astfel, aveți toate informațiile și pie- sele la îndemână.
3. Nu transportați scula electrică de suprafetele de prindere izolate.
4. Ambalați unealta electrică pentru a preveni deteriorarea în timpul transportului sau folositii ambalajul original.
5. Protejati scula electrică împotriva vibrațiilor și trepidatii, în special la transportul în autovehicule.

12. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electroni-ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

13. Remedierea defectiunilor

Presupusele disfuncționalități, defectiuni sau deteriorări se datorează adesea unor cauze care pot fi remediate de către utilizator. Prin urmare, verificați unealta electrică în raport cu tabelul de mai jos înainte de a contacta un specialist. În cele mai multe cazuri, defectiunile pot fi remediate rapid în acest mod.

Defecțiune Cauza posibilă Remediere
Scula electrică nu pornește	Alimentarea electrică întreruptă Verificați alimentarea electrică prin racordul altei scule electrice
	Cablul de rețea sau fișa defectă Verificarea realizată de către specialistul electrician
	Altă defecțiune electrică a sculei electrice Verificarea realizată de către specialistul electrician
Scula electrică nu are putere maximă	Cablul prelungitor prea lung și/sau cu secțiune prea scurtă	Utilizați cablul prelungitor cu lungimea și/ sau secțiunea admisibilă
	Alimentarea electrică (de ex. generatorul) are tensiunea prea mică	Conectați scula electrică la o alimentare cu curent adecvată
Rezultat de lucru nesatisfăcător	Unealta de lucru uzată Înlocuiti unealta de lucru
	Placa de șlefuire uzată Permiteți schimbarea plăcii de șlefuire
Formarea puternică a prafului	Peria de margine uzată Înlocuiti peria de margine
	Nu lăsați sistemul de aspirare a prafului conectat/pornit	Conectați/pornitți sistemul de aspirare a prafului

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
