KULLANIM KILAVUZU DS920 SCHEPPACH

Duvar ve tavan tipi zımpara makinesiOrijinal kullanım talimatı çevirisi

Cihaz üzerindeki sembollerin açıklaması

Uyarı! Riayet edilmediğinde hayati tehlike, yaralanma tehlikesi ya da takım hasarı söz konusu olabilir! İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın! Koruyucu gözlük kullanın! Koruyucu kulaklık kullanın! Toz oluşan ortamlarda solunum maskesi takın! Her zaman iki elle çalışın! Koruma sınıfı II Ürün Avrupa'da geçerli yönetmeliklere uygundur. Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.www.scheppach.com

Macun Mahallesi 250. Cadde No:26 Yenimahalle/Ankara/Türkiye Saygıdeğer Müşterimiz,

Dikkate almanız gerekenler:

2. Cihaz tanımı ve teslimat kapsamı

Cihaz tanımı (Res. 1-12)

Teslimat kapsamı (Res. 1-12)

3. İşletime almadan önce

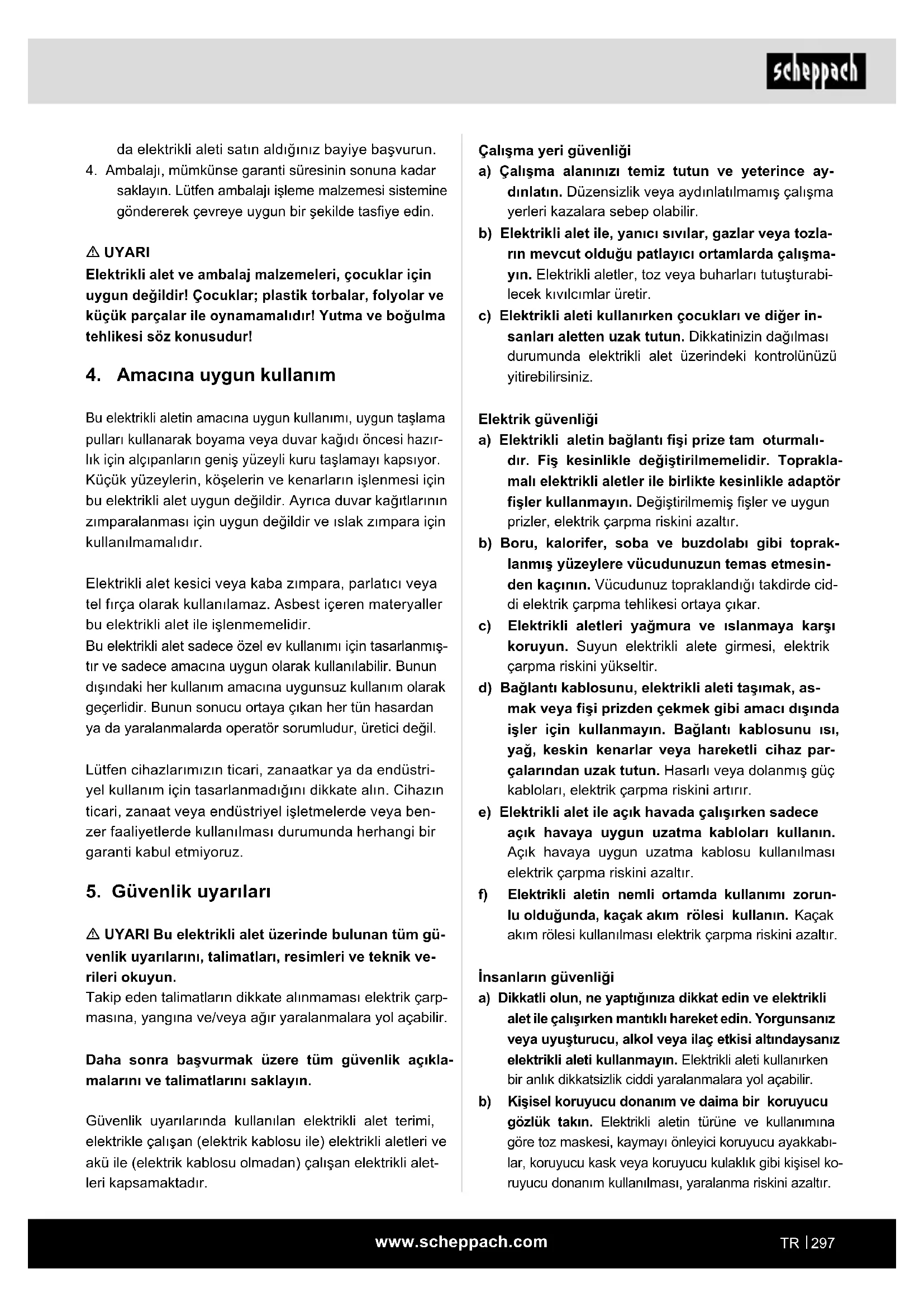

da elektrikli aleti satın aldığınız bayiye başvurun.

4. Ambalajı, mümkünse garanti süresinin sonuna kadar

saklayın. Lütfen ambalajı işleme malzemesi sistemine göndererek çevreye uygun bir şekilde tasfiye edin. m UYARI Elektrikli alet ve ambalaj malzemeleri, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

4. Amacına uygun kullanım

Bu elektrikli aletin amacına uygun kullanımı, uygun taşlama pulları kullanarak boyama veya duvar kağıdı öncesi hazır- lık için alçıpanların geniş yüzeyli kuru taşlamayı kapsıyor. Küçük yüzeylerin, köşelerin ve kenarların işlenmesi için bu elektrikli alet uygun değildir. Ayrıca duvar kağıtlarının zımparalanması için uygun değildir ve ıslak zımpara için kullanılmamalıdır. Elektrikli alet kesici veya kaba zımpara, parlatıcı veya tel fırça olarak kullanılamaz. Asbest içeren materyaller bu elektrikli alet ile işlenmemelidir. Bu elektrikli alet sadece özel ev kullanımı için tasarlanmış- tır ve sadece amacına uygun olarak kullanılabilir. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil. Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri- yel kullanım için tasarlanmadığını dikkate alın. Cihazın ticari, zanaat veya endüstriyel işletmelerde veya ben- zer faaliyetlerde kullanılması durumunda herhangi bir garanti kabul etmiyoruz.

5. Güvenlik uyarıları

m UYARI Bu elektrikli alet üzerinde bulunan tüm gü- venlik uyarılarını, talimatları, resimleri ve teknik ve- rileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarp- masına, yangına ve/veya ağır yaralanmalara yol açabilir. Daha sonra başvurmak üzere tüm güvenlik açıkla- malarını ve talimatlarını saklayın. Güvenlik uyarılarında kullanılan elektrikli alet terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri ve akü ile (elektrik kablosu olmadan) çalışan elektrikli alet- leri kapsamaktadır. Çalışma yeri güvenliği a) Çalışma alanınızı temiz tutun ve yeterince ay- dınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir. b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozla- rın mevcut olduğu patlayıcı ortamlarda çalışma- yın. Elektrikli aletler, toz veya buharları tutuşturabi- lecek kıvılcımlar üretir. c) Elektrikli aleti kullanırken çocukları ve diğer in- sanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz. Elektrik güvenliği a) Elektrikli aletin bağlantı fişi prize tam oturmalı- dır. Fiş kesinlikle değiştirilmemelidir. Toprakla- malı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır. b) Boru, kalorifer, soba ve buzdolabı gibi toprak- lanmış yüzeylere vücudunuzun temas etmesin- den kaçının. Vücudunuz topraklandığı takdirde cid- di elektrik çarpma tehlikesi ortaya çıkar. c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir. d) Bağlantı kablosunu, elektrikli aleti taşımak, as- mak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli cihaz par- çalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır. e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır. f) Elektrikli aletin nemli ortamda kullanımı zorun- lu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır. İnsanların güvenliği a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabı- lar, koruyucu kask veya koruyucu kulaklık gibi kişisel ko- ruyucu donanım kullanılması, yaralanma riskini azaltır.www.scheppach.com

c) Aletin kontrol dışı işletime girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya akü- ye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir. d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elekt- rikli aletin dönen bir parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir. e) Vücudunuz anormal şekilde durmamalıdır. Gü- venli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen du- rumlarda daha iyi kontrol edebilirsiniz. f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarınızı ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılma- lıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir. h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin gü- venlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir. Elektrikli aletin kullanımı ve alet ile çalışma a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz. b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir. c) Cihaz ayarlarını yapmadan, elektrikli alet par- çalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çı- karılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler. d) Kullanılmayan elektrikli aletleri çocukların eri- şemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrik- li aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir. e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçala- rın sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya ha- sar görmüş olup olmadığını kontrol edin. Elektrik- li aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir. f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kul- lanın. Kullanımda çalışma koşullarını ve uygu- lanacak işlemi dikkate alın. Elektrikli aletler ön- görülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir. h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olma- sını sağlayın. Kaygan tutma yerleri ve tutma yüzey- leri, elektrikli aletin güvenli kullanımını ve öngörüle- meyen durumlarda kontrol edilebilmesini engeller. Servis a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal ye- dek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız. Tüm uygulamalar için güvenlik uyarıları - Taşlama, zımpara kağıdı ile zımparalama, tel fırça ile çalış- malar, polisaj ve ayırarak kesme işlemleri için ortak güvenlik uyarıları a) Bu elektrikli alet zımpara kağıdı ile zımparalama olarak kullanılmalıdır. Cihaz ile birlikte verilen tüm güvenlik uyarılarını, talimatları, gösterimleri ve verileri dikkate alın. Aşağıda sunulan talimatla- rın dikkate alınmaması elektrik çarpmasına, yangı- na ve/veya ağır yaralanmalara yol açabilir. b) Bu elektrikli alet taşlamaya, tel fırça ile çalış- maya, polisaj ve ayırarak kesme işlemleri için uygun değildir. Elektrikli alet öngörülmediği kulla- nımlar tehlikelere ve yaralanmalara neden olabilir. c) Üretici tarafından bu elektrikli alet için öngö- rülmeyen ve önerilmeyen aksesuarları kullan- mayın. İlgili aksesuarı elektrikli aletinize tespit- leyebilmeniz, bu aksesuarın güvenli bir şekilde kullanılabileceğini garanti etmez. d) Makine takımının izin verilen devir sayısı, en az elektrikli alet üzerinde belirtilen maksimum de- vir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuar kırılabilir ve etrafa savrulabilir.www.scheppach.com

e) Uygulama takımının dış çapı ve kalınlığı, elekt- rikli aletinizin ölçü değerlerine uygun olmalıdır. Yanlış ölçüdeki uygulama takımları, yeterli derece- de izole edilemez veya kontrol edilemez. f) Taşlama diskleri, anşlar, taşlama tablaları ve- ya diğer aksesuarlar elektrikli aletinizin taşlama miline tam olarak uygun olmalıdır. Elektrikli ale- tin taşlama miline tam olarak uymayan uygulama takımları dengesiz bir şekilde döner, aşırı titreşim ve kontrol kaybına yol açabilir. g) Hasarlı makine takımlarını kullanmayın. Her kul- lanımdan önce kullanılacak taşlama ve zımpa- ralama disklerini parçalanmaya ve çatlaklara, taşlama ve taşlama tablalarını çatlaklara, yıp- ranmaya ve aşırı aşınmaya ve tel fırçaları gev- şek veya kopmuş tellere yönelik kontrol edin. Aşağı düşen elektrikli aleti veya uygulama takı- mını hasara yönelik kontrol edin veya hasarsız bir uygulama takımı kullanın. Uygulama takımını kontrol edip cihaza taktıktan sonra, kendinizi ve yakınınızda bulunan kişileri dönen uygulama takımının çevresinden uzak tutun ve cihazı bir dakika boyunca azami devir sayısında çalışır durumda bırakın. Hasarlı makine takımları çoğu zaman test süresi dahilinde kırılmaktadır. h) Kişisel koruyucu donanımlar kullanın. Uygula- maya bağlı olarak tam yüz koruyucu, göz koru- yucu veya koruyucu gözlük kullanın. Gerektiği zaman küçük taşlama ve malzeme partiküllerine karşı sizi koruyacak toz maskesi, koruyucu ku- laklık, koruyucu eldiven veya özel iş önlükleri kullanın. Gözler, çeşitli uygulamalarda meydana gelen ve havada uçuşan yabancı cisimlere karşı korunmalıdır. Toz ve solunum maskeleri, uygulama sırasında oluşan tozları filtrelemelidir. Uzun süre yüksek seviyede gürültüye maruz kaldığınızda işit- me kaybına uğrayabilirsiniz.

i) Diğer kişilerin çalışma alanınız ile aralarında gü-

venli mesafe bırakmasına dikkat edin. Çalışma alanına giren her kişi kişisel koruyucu donanım kullanmalıdır. İş parçasından kırılan parçalar veya kırılmış uygulama takımları yerinden çıkıp fırlaya- bilir ve doğrudan çalışma alanının dışında da ya- ralanmalara yol açabilir. j) Uygulama takımında gizli elektrik kabloları veya kendi şebeke kablosuna temas edebilecek ça- lışmalar yaptığınızda, cihazı sadece izole edil- miş tutma yüzeylerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir. k) Şebeke kablosunu dönen uygulama takımların- dan uzak tutun. Cihaz üzerindeki hakimiyetinizi kaybettiğinizde, şebeke kablosu kesilerek ayrıla- bilir veya dolanabilir ve eliniz veya kolunuz dönen uygulama takımına temas edebilir. l) Elektrikli aleti, uygulama takımı tamamen dur- madığı sürece kesinlikle elinizden bırakmayın. Dönen uygulama takımı elektrikli aletin bırakılacağı yere temas edebilir ve bunun sonucunda elektrik- li alet üzerindeki hakimiyetinizi kaybedebilirsiniz. m) Elektrikli aleti taşıdığınız sırasında çalışır du- rumda bırakmayın. Kıyafetiniz, dönen uygulama takımı ile temas halinde dolanabilir ve uygulama aleti bedeninize saplanabilir. n) Elektrikli aletinizin havalandırma aralıklarını dü- zenli olarak temizleyin. Motor fanı gövdenin içine toz çeker ve aşırı miktarda metal tozu birikimi elekt- rik tehlikelerine yol açabilir. o) Elektrikli aleti yanıcı malzemelerin yakınında kul- lanmayın. Kıvılcımlar bu malzemeleri tutuşturabilir. p) Sıvı soğutma maddesi sevk eden uygulama takım- ları kullanmayın. Su veya başka sıvı soğutma mad- delerinin kullanılması elektrik çarpmasına yol açabilir. Tüm uygulamalar için güvenlik uyarıları − Geri tepme ve ilgili güvenlik uyarıları Geri tepme, örneğin taşlama diski, taşlama tablası, tel fırça gibi dönen uygulama parçasının takılması veya bloke olması sonucunda ani tepkidir; Uygulama takı- mının takılması veya bloke olması, dönen uygulama takımının ani bir şekilde durmasına yol açar. Böylece hakimiyet kurulmamış elektrikli alet engelleme noktasında uygulama takımının dönme yönünün tersin- de hızlanır. Örneğin bir taşlama diski iş parçasında takıldığında ve- ya bloke olduğunda, iş parçasına daldırılan taşlama dis- kinin kenarı takılabilir ve böylece taşlama diski kırılabilir veya bir geri tepmeye yol açabilir. Bu durumda taşlama diski, diskin blokaj yerindeki dönme yönüne bağlı ola- rak kullanıcı kişiye doğru hareket eder veya kullanıcı kişiden uzaklaşır. Bu sırada taşlama diskleri kırılabilir. Geri tepme, elektrikli aletin yanlış veya hatalı kullanı- mının bir sonucudur. Geri tepme, aşağıdakiler gibi uygun tedbirler ile önle- nebilir. a) Elektrikli aleti her zaman sıkıca tutun ve bede- ninizi ve kollarınızı, geri tepme kuvvetlerini kar- şılayabilecek konuma getirin. Eğer mevcutsa, ilk çalıştırmada geri tepme kuvvetleri veya tepkiwww.scheppach.com

3. Çalışma şeklinizi elektrikli alete uyarlayın.

4. Elektrikli alete aşırı yüklenmeyin.

5. Elektrikli aleti gerektiğinde kontrol ettirin.

6. Kullanılmadığı taktirde elektrikli aleti kapatın.

Artık riskler Bu elektronik aleti tekniğe uygun kullansanız da diğer riskler kalır. Şu tehlikeler bu elektronik aletin yapı şekli ve modeliyle bağlantılı olarak ortaya çıkabilir: a) Cihaz uzun bir süre kullanılırsa ya da tekniğine uygun bir şekilde yönetilmez ve bakımı yapılmaz- sa el-kol titreşim nedeniyle ortaya çıkan sağlık hasarları. b) Ani hasarlar, aşınma veya usulüne uygun olmayan takma sonucu beklenmedik bir şekilde elektrikli aletten etrafa fırlayan elektrikli aletlerin neden ol- duğu yaralanmalar ve maddi hasarlar. c) Elektrikli aletlere kullanımdan sonra ve/veya çıp- lak cilt ile dokunulduğunda yaralanmalar ve kesik yaralanmaları. m UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implant- ları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan ki- şilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Nominal gerilim 230-240 V~ Nominal frekans 50 Hz Akım sarfiyatı 710 W Nominal devir sayısı (salınım hızı) n

Mil büyüklüğü M14 Zımpara kağıdı çapı 225 mm Koruma sınıfı II Ağırlık 3,8 kg Ses değerleri Ses basıncı seviyesi L

78 dB Ses gücü seviyesi L

89 dB Belirsizlik K 3 dB momentleri üzerinde mümkün olan en iyi kont- rolü sağlayabilmek için her zaman ilave erişi- mi kullanın. Kullanıcı kişi, uygun önleyici tedbirler alarak geri tepme kuvvetlerini ve tepki kuvvetlerini kolaylıkla karşılayabilir. b) Elinizi asla dönen uygulama takımlarının yakı- nına getirmeyin. Uygulama aleti geri tepme sıra- sında elinizin üzerinden hareket edebilir. c) Bedeninizi, elektrikli aletin geri tepme sırasında hareket ettiği alandan uzak tutun. Geri tepme, elektrikli aleti engelleme noktasındaki taşlama dis- kinin hareketinin tersi yönünde hareket ettirir. d) Köşeler, keskin kenarlar vs. bölgelerinde ol- dukça dikkatli bir şekilde çalışın. Uygulama takımlarının iş parçasında geri tepmesini ve sıkışmasını önleyin. Dönen uygulama takımı, köşelerde, keskin kenarlarda eğilir ve geri tepti- ğinde sıkışabilir. Bu durumda cihazda hakimiyet kaybına veya geri tepmeye yol açar. e) Zincirli veya dişli daire testere bıçağı kullan- mayın. Bu tür uygulama takımları, sıkça bir geri tepmeye ve elektrikli alet üzerindeki hakimiyetin kaybolmasına yol açar. Zımpara kağıdı ile zımparalamaya yönelik güven- lik uyarıları a) Aşırı büyük taşlama pulu kullanmayın, üretici- nin taşlama pulu büyüklüğü ile ilgili bilgileri- ni dikkate alın. Taşlama tablasından dışarı taşan taşlama pulları yaralanmalara neden olabilir ve ayrıca taşlama pullarının takılmasına, yırtılmasına veya geri tepmeye neden olur. İlave güvenlik uyarıları a) Çalışması için birlikte verilen adaptöre bir toz emici bağlayın. b) DİKKAT! Taşlama tozlarının açık ateşin yakınına ulaşmasına izin vermeyin. Tozlar patlayıcı olabilir. c) Taşlama işleri yaptığınızda her zaman bir koru- yucu gözlük ve toz maskesi takın. Özellikle de kafa üstü işlerde ve kritik malzemeleri işlerken! Belirli malzemeleri taşlarken (örn. kurşun boya- lar, bazı ahşap ve metal türler) zararlı veya zehirli tozlar oluşur. Bu tozlara dokunmak veya bunları solumak kullanıcı kişi ya da yakınında bulunan kişiler için sağlık tehlikesi arz edebilir. Titreşim ve gürültü oluşumuna yönelik uyarılar Gürültü oluşumunu ve titreşimi minimuma sınırlayın!

1. Sadece kusursuz elektrikli aletler kullanın.

2. Elektrikli alete düzenli olarak bakım yapıp temizleyin

3. Farklı tanecik boyutlarında zımpara kağıdınız var-

sa, iyi veya düz bir zımparalama sonucu elde et- mek için kaba tanecik boyutu ile başlayın ve en ince tanecik boyutu ile bitirin. Takma ve değiştirme Zımpara kağıdını (13) bir cırt cırt mekanizması ile taş- lama plakasına (9) takın.

1. Zımpara kağıdını (13) taşlama plakasında (9) hizala-

yın ve eşit bir şekilde bastırın.

2. Yenisiyle/başkasıyla değiştirmek için zımpara kağı-

dını (13) taşlama plakasından (9) çekin (Resim 5). Toz emme sistemi m Uyarı! Örneğin kurşun içerikli boyalarda zararlı/zehirli gaz- lar oluşabilir. Bunlar hem kullanıcı hem de yakında bulunan kişiler için tehlike arz eder! Bu yüzden bu elektrikli aleti sadece bir toz emme tertibatı ile kullanın ve kendinizi ve çalışma alanın- da bulunan diğer kişileri ayrıca uygun bir koruyucu donanım ile koruyun! Bu elektrikli alet ile çalışırken çok toz oluşuyor. Toz em- me sistemi, çalışma alanınızı temiz tutmak için çok kul- lanışlıdır. Toz emme bağlantısına bağlı olan çekiş hor- tumuna (11) bir toz emme makinesi veya bir elektrikli süpürge bağlanabilir.

1. Hortumun ucundaki burnu emme hortumu adap-

törüyle (12) hizalayın (Res. 3), ucu takın ve saat yönünde çevirerek sabitleyin (Res. 7).

2. Toz emme adaptörünü, örn. elektrikli süpürge gibi

uygun bir toz emme cihazına (Res. 8) bağlayın. Bilgi: Süpürgenin elektrikli bir aletle kullanım için uygun olduğundan emin olun. Fırça kenarı Bu elektrikli aletin taşlama kafası bir fırça kenarı (10) ile çevrilidir. Bu iki avantaj sunar: a) Fırçanın kenarı (10) taşlama plakasının (9) dışına taşar ve önce işlenecek yüzeye dayanır. Böylece taşlama plakası, kesici uç çalışma yüzeyi ile temas etmeden önce çalışma yüzeyine paralel hale geti- rilir. Bu şekilde taşlama diskinin kenarının neden olduğu hilal şeklindeki girintiyi önler. b) Bunun haricinde fırça kenarı (10) aşırı toz oluşumu- nu engeller. Kıllar, taşlama sırasında oluşan tozun dışarıya çıkmasını önler ve emme sistemi tarafın- dan bertaraf edilir. Bu elektrikli el aleti ile çalışma- ya başlamadan önce fırça kenarının (10) sağlam El kol titreşimi zımpara kağıdı ile zımparalarken a

Belirtilen el-kol titreşim değeri bir taşlama pulu ile taş- lamayı baz almaktadır. Başka uygulamalar başka de- ğerlere neden olabilir. Gürültü ve titreşim değerleri EN 62841-1 ve EN IEC 62841-2-3'e uygun olarak belirlenmiştir. Belirtilen titreşim değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir. Belirtilen titreşim değeri durmanın tahmin edilmesi için de kullanılabilir. m Uyarı! Elektrikli el aletini nasıl kullandığınıza bağlı olarak, gerçek titreşim değerleri belirtilenlerden farklı olabilir! Kendinizi titreşim yüklerine karşı korumak için ted- birler alın! Bunun için elektrikli alettin yüksüz çalıştığı veya ka- palı olduğu zamanlar da dahil olmak üzere tüm çalış- ma sürecini dikkate! Uygun tedbirler örneğin elektrikli aletlerin ve alet ek parçalarının düzenli bakımını, ellerin sıcak tutul- masını ve koruyucu bakım işlemini, düzenli molaları ve çalışma süreçlerinin iyi planlanmasını kapsar!

- Ön ve arka bölümleri katlayın (Res. 2) ve sabitleme somunlarını sıkın. (Res. 3). - Ek tutamağı makinenin ucuna takın, uzunluğu ayarla- yın ve makinenin ucundaki somunları sıkın. (Res. 4) Zımpara kağıdı Seçim

1. Zımpara kağıdının tanecik boyutu arka tarafta be-

lirtilmiştir. Belirtilen numara ne kadar küçükse, ta- necik boyutu o kadar büyüktür.

2. Kaba zımparalama işleri için kaba tanecikli zımpa-

ra kağıdı ve son işleme için ince tanecikli zımpara kağıdı kullanın. Alüminyum oksitli, silisyum karbürlü veya diğer sentetik zımpara maddesi içeren zımpa- ra kağıtları önerilir.www.scheppach.com

4. Taşlama plakasını (9) olabildiğince duvara paralel

tutun ve fırça kenarı (10) ile önce işlenecek yüze- ye yerleştirin.

5. Kesici uç takımını işlenecek yüzeye getirmek için

taşlama kafasına (8) biraz basınç uygulayın.

6. Elektrikli aleti eşit hareketlerle yüzey üzerinde ha-

reket ettirin. Bilgi: Eşit olmayan zımparalama sonuçlarından kaçın- mak için elektrikli aleti uzun süre aynı yerde tutmayın.

7. Elektrikli aleti kapatmadan önce taşlama plakasını

(9) işlenecek yüzeyden kaldırın.

8. Elektrikli aleti kenar koymadan önce kesici uç takı-

mı durana kadar bekleyin. Tavan zımparalaması (Res. 12)

1. Tavan alanındaki çalışmalar için taşlama kafasını

Resim 12'de gösterildiği gibi bir kopilya (15) (tesli- mat kapsamına dahildir) yardımıyla sabitleyin. Kullanımdan sonra

1. Elektrikli aleti tarif edildiği gibi kapatın, elektrik kay-

nağından ayırın ve soğumaya bırakın.

2. Elektrikli aletin bakımını ve temizliğini aşağıda tarif

edildiği gibi yapın ve ardından dikkatli bir şekilde saklayın.

9. Temizlik, bakım ve onarım

m Uyarı! Elektrikli aletin kendisi üzerinde yapılacak tüm ça- lışmalardan önce (örn. taşıma, montaj, tadilat, temiz- lik ve bakım çalışmaları) elektrik fişini prizden çekin! Temizlik a) Koruma tertibatlarını, hava açıklıklarını ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. b) Elektrikli aleti temiz bir bezle silin ya da düşük basınç (maks. 3 bar) durumunda basınçlı hava ile üeyin. c) Elektrikli aleti her kullanımdan hemen sonra te- mizleyin. d) Cihazın plastik parçalarına zarar verebileceği için temizlik ya da çözelti maddesi kullanmayın. Cihazın içerisine su girmemesine dikkat edin. Şebeke bağlantısı hattının değiştirilmesi Bu elektrikli aletin şebeke bağlantısı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir. olduğundan emin olunuz. Herhangi bir hasar veya aşınma fark ederseniz değiştirilmesini sağlayın. Elektrik kaynağına bağlantı

1. Elektrikli aletin kapatıldığından emin olun. Açma/

kapama şalterini (3), elektrik kaynağına bağlama- dan önce her zaman kapalı konumda tutun.

2. Elektrik fişini, belirtildiği gibi kurulmuş ve teknik

verilere istinaden ilgili gerekliliklere uygun bir pri- ze takın.

3. Elektrikli aletiniz artık çalışmaya hazırdır.

m DİKKAT! İşletime almadan önce ürünü mutlaka komple monte edin! Titreşim sayısı İşe başlamadan önce titreşim sayısını kullanıma uygun şekilde ayarlayın. Kaba zımparalama işleri için düşük titreşim sayısı kullanın ve ince işler için titreşim sayı- sını artırın.

1. Titreşim sayısını ayar çarkını (6) çevirerek ayar-

layın. Titreşim sayısını azaltmak için sağa çevirin (Res. 9).

2. Titreşim sayısını artırmak için sola çevirin (Res. 10).

Açma/kapatma Açma: Açma/kapama şalterine (3) basın Sürekli işletme: (Res. 11) Açma/kapama şalterini (3) sabitleme düğmesi (a) ile emniyete alın. Kapatma: Açma/kapama şalterini (3) kısa süreli bastırın. Bilgi: Uygulama aleti, kapatma işleminden sonra döner. Elektrikli aleti kenar koymadan önce kesici uç takımı durana kadar bekleyin. Taşlama

1. Uygun bir taşlama pulu (13) takın ve uygun bir de-

2. Elektrikli aleti güvenli bir şekilde tutamak yüzey-

lerinden (1, 2) tutun ve tarif edildiği gibi çalıştırın.

3. Uygulama aleti tam çalışma hızına ulaşana kadar

Bu gibi hasarlı elektrik bağlantı kabloları kullanılma- malıdır ve izolasyon hasarları nedeniyle ölüm tehli- kesi söz konusudur. Elektrik bağlantı kablolarında düzenli olarak hasar kont- rolü yapın. Kontrol sırasında bağlantı kablosunun şebe- keye bağlı olmamasına dikkat edin. Elektrik bağlantı kabloları geçerli VDE ve DIN yönetme- liklerine uygun olmalıdır. Sadece H05VV-F kodlu bağ- lantı kabloları kullanın. Bağlantı kablosunda tip kodu baskısının bulunması zo- runludur. Bağlantı türü Y Bu cihazın şebeke bağlantı hattı hasar görürse, tehlike- lerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir. Alternatif akımlı motor

• Şebeke gerilimi 230 V~ olmalıdır.

• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır. Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapı- labilir. Sorularınızın olması durumunda lütfen aşağıdaki bil- gileri verin:

• Motor tip etiketinin verileri m Uyarı! Elektrikli aletin içinde kullanıcı tarafından onarılabilen parçalar yoktur! Elektrikli aletin içini asla açmayın! Bakım çalışmaları için kalifiye bir uzmana götürün!

11. Saklama ve taşıma

1. Kullanmadığınız zamanlarda elektrikli aleti kuru,

iyi havalandırılan ve çocukların ulaşamayacağı bir yerde, örn. yüksek bir dolabın üstünde veya kilitli bir yerde saklayınız.

2. Elektrikli aleti, kullanım kılavuzunu ve aksesuarları

mümkünse orijinal ambalajında saklayınız. Böylece tüm bilgiler ve parçalar her zaman elinizin altında olur.

3. Elektrikli aleti her zaman tutma yüzeylerinden taşıyın.

4. Taşıma hasarlarını önlemek için elektrikli aleti pa-

ketleyin veya orijinal ambalajını kullanın. Bakım Her kullanımdan önce ve sonra elektrikli aleti ve ak- sesuarlarını (örn. uygulama aletleri) aşınma ve hasar bakımından kontrol edin. Bunları gerekirse bu kullanım kılavuzundaki açıklamalara göre yenisiyle değiştirin. Bu sırada teknik gereksinimlere dikkat edin. Taşlama plakası, fırça kenarı Taşlama plakasının (9) ve fırça kenarının (10) hasar görmesi veya çok aşınması durumunda, kalifiye bir uzman tarafından aynı tipte yenileriyle değiştirilmesi- ni sağlayın. Servis bilgileri Ürünün aşağıdaki parçalarının kullanıma veya doğal sü- rece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır. Aşınma parçaları*: Karbon fırça, taşlama tablası, fırça kafası, zımpara kağıdı

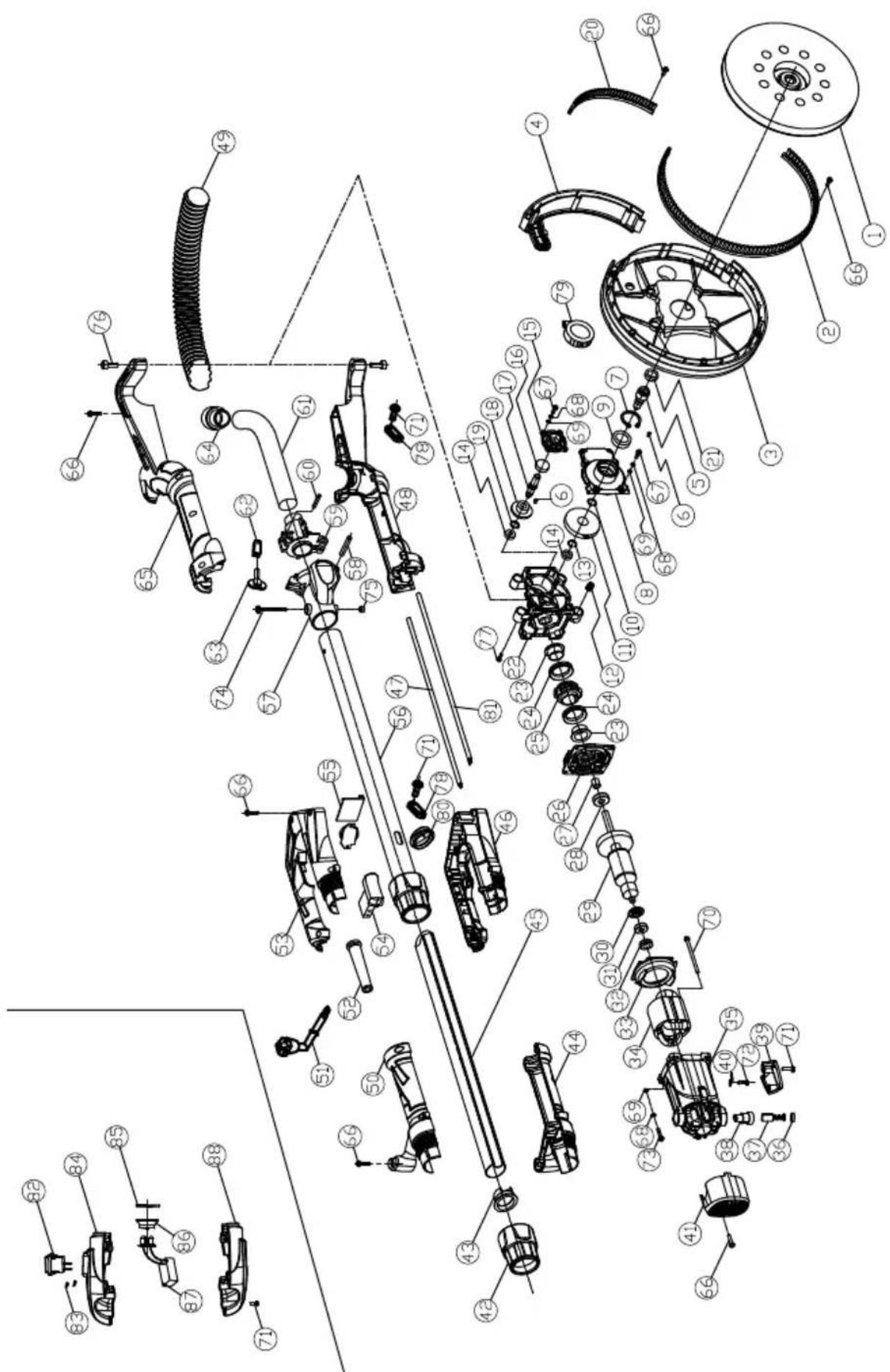

• Teslimat kapsamında bulunması zorunlu değildir! Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

10. Elektrik bağlantısı

Takılı elektro motor işletime hazır bir şekilde bağ- lıdır. Bağlantı ilgili VDE ve DIN kurallarına uygun- dur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır. Hasarlı elektrik bağlantı kablosu Elektrikli bağlantı kablolarında sıklıkla izolasyon hasar- ları oluşur. Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geç- mesi nedeniyle oluşan baskılar.

• Bağlantı kablosunun doğru döşenmemesi veya sa- bitlenmemesi nedeniyle bükülmesi.

• Bağlantı kablosuna basılması nedeniyle oluşan kesil- meler.

• Duvar prizinden zorla çekme nedeniyle oluşan izo- lasyon hasarları.

• İzolasyonun eskimesine bağlı çatlaklar.www.scheppach.com

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle- re ücretsiz olarak teslim edilebilir: - Kamusal tasfiye veya toplama yerleri (örn. bele- diye şantiyeleri). - Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi). - Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik ciha- zı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine gö- türmeden üreticiye ücretsiz olarak teslim edebi- lirsiniz. - Üreticinin ve satıcının diğer ek iade alma koşulla- rını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik ci- hazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreti- cinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışın- daki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir

5. Elektrikli aleti özellikle araçlarda taşırken titreşim

ve sarsıntılara karşı koruyun.

12. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen am- balajları çevreye uygun bir şekilde tasfiye edin. Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya akü- ler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

• Elektrikli ve elektronik cihaz sahipleri veya kullanı- cıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinme- sinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağına işaret eder.

Sözde hatalı işlevler, arızalar veya hasarlar genellikle kullanıcı tarafından giderilebilecek nedenlerden kaynaklan- maktadır. Bu nedenle, bir uzmana başvurmadan önce elektrikli aleti aşağıdaki tabloya göre kontrol edin. Çoğu du- rumda arızalar hızlıca giderilebiliyor. Arıza Olası sebep Yardım Elektrikli alet çalışmıyor Elektrik kaynağı kesintisi Elektrik kaynağını başka bir elektrikli alet bağlayarak kontrol edin Şebeke kablosu veya fiş arızalı Elektrik uzmanı tarafından kontrol Elektrikli alette diğer elektrik arızası Elektrik uzmanı tarafından kontrol Elektrikli alet tam çalışma performansına ulaşmıyor Uzatma kablosu çok uzun ve/veya enine kesiti çok düşük İzin verilen uzunluğa ve/veya enine kesite sahip uzatma kablosu kullanın Elektrik kaynağı (örn. jeneratör) çok düşük gerilime sahip Elektrikli aleti uygun bir elektrik kaynağına bağlayın Kötü çalışma sonucu Uygulama aleti aşınmış Uyulama aletini değiştirin Taşlama plakası aşınmış Taşlama plakasını değiştirin Aşırı toz oluşumu Fırça kenarı aşınmış Fırça kenarını değiştirin Toz emme bağlı değil/açılmamış Toz emmeyi bağlayın / açınwww.scheppach.com 305DE EU-Konformitätserklärung Übersetzung der Originalkonformitätserklärung Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro- dukt mit den geltenden Richtlinien und Normen übereinstimmt. Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek- tro- und Elektronikgeräten. * Technische Unterlagen verfügbar bei: ** Artikelnummer*** Artikelbezeichnung: Wand- und Deckenschleifer Originalbetriebsanleitung DS920 , DTS225 Marke****
