NAVODILA ZA UPORABO DS920 SCHEPPACH

13. Otklanjanje neispravnosti

Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja! Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte! Nosite zaščitna očala! Nosite zaščito za sluh! Pri prašenju nosite zaščito za dihala! Vedno delajte z dvema rokama! Razred zaščite II Izdelek ustreza veljavnim evropskim direktivam. Izdelek ustreza veljavnim srbskimi direktivam.www.scheppach.com

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

6. Nastavljalno kolesce za predizbiro števila vrtljajev

7. Prezračevalne odprtine

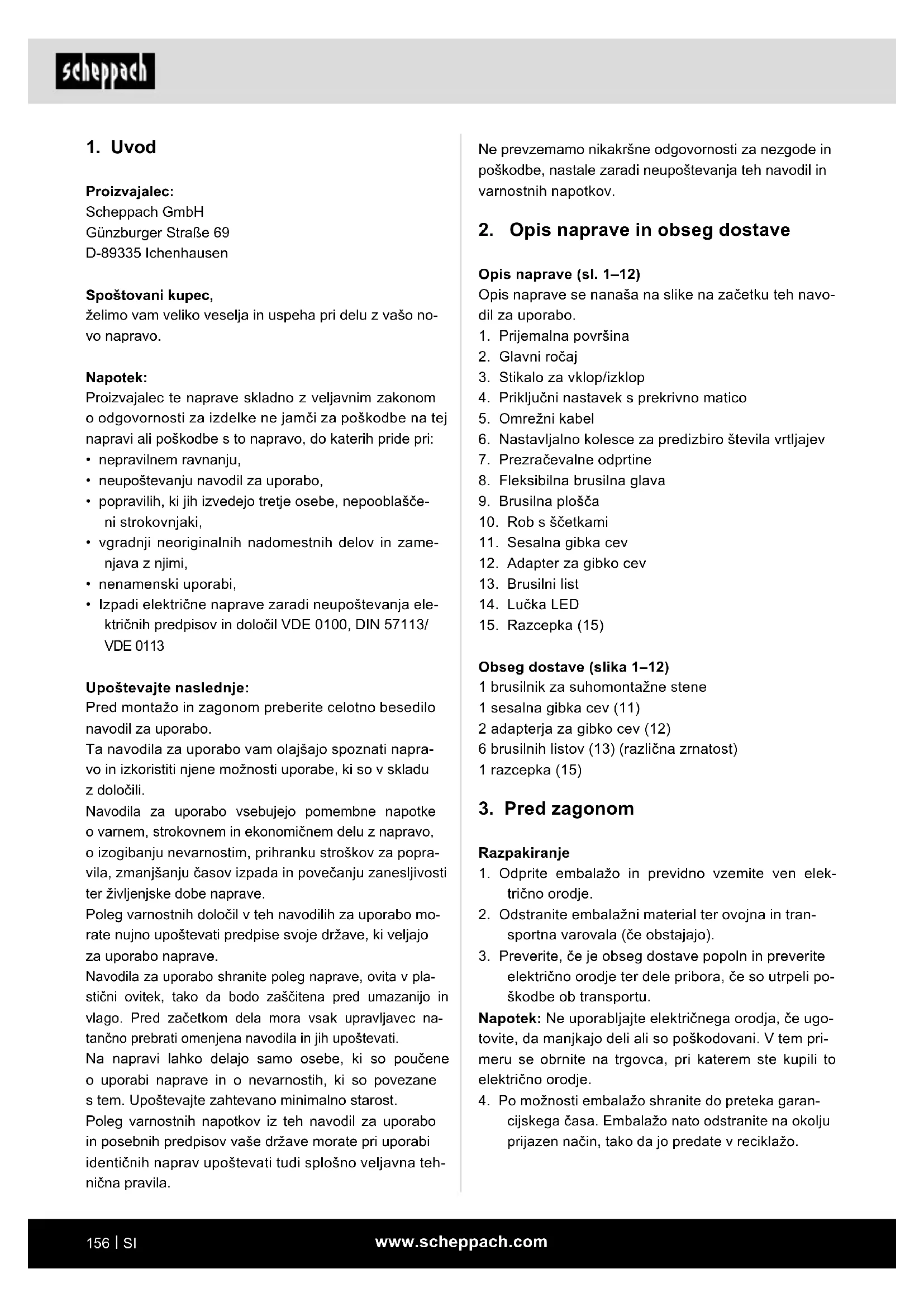

Proizvajalec: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Spoštovani kupec, želimo vam veliko veselja in uspeha pri delu z vašo no- vo napravo. Napotek: Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,

• neupoštevanju navodil za uporabo,

• popravilih, ki jih izvedejo tretje osebe, nepooblašče- ni strokovnjaki,

• Izpadi električne naprave zaradi neupoštevanja ele- ktričnih predpisov in določil VDE 0100, DIN 57113/ VDE 0113 Upoštevajte naslednje: Pred montažo in zagonom preberite celotno besedilo navodil za uporabo. Ta navodila za uporabo vam olajšajo spoznati napra- vo in izkoristiti njene možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popra- vila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave. Poleg varnostnih določil v teh navodilih za uporabo mo- rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave. Navodila za uporabo shranite poleg naprave, ovita v pla- stični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred začetkom dela mora vsak upravljavec na- tančno prebrati omenjena navodila in jih upoštevati. Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano minimalno starost. Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri uporabi identičnih naprav upoštevati tudi splošno veljavna teh- nična pravila.www.scheppach.com

Varnost na delovnem mestu a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč. b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gor- ljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape. c) Otroci in druge osebe se vam ne smejo pribli- ževati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električ- nim orodjem. Električna varnost a) Priključni vtič električnega orodja se mora prile- gati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanj- šajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi po- vršinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara. c) Električnih orodij ne izpostavljajte dežju ali mo- kroti. Vdor vode v električno orodje poveča tvega- nje električnega udara. d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vro- čini, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podalj- ševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara. f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno sti- kalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara. Varnost oseb a) Bodite pozorni, pazite, kaj delate, in k delu z ele- ktričnim orodjem pristopite z razumom. Ne upo- rabljajte električnega orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb. m OPOZORILO Električno orodje in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečka- mi, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

Namenska uporaba tega električnega orodja zajema velikoploskovno suho brušenje suhomontažnih sten za pripravo pred pleskanjem ali tapeciranjem z uporabo primernih brusilnih listov. To električno orodje ni primerno za obdelavo majhnih povr- šin ter kotov in robov. Poleg tega ni primerno za brušenje tapet in ni ga dovoljeno uporabljati za mokro brušenje. Električnega orodja ni dovoljeno uporabljati kot loče- valnega ali stružnega brusilnika ali z žičnimi ščetkami. S tem električnim orodjem ni dovoljeno obdelovati ma- terialov, ki vsebujejo azbest. To električno orodje je namenjeno izključno za privatno domačo uporabo in ga je dovoljeno uporabljati samo v skladu z njegovim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali teles- ne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik in ne proizvajalec. Prosimo, upoštevajte, da naše naprave namensko ni- so konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če napravo uporabljate v gospodarskih, obrtnih ali in- dustrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

m OPOZORILO Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so prilo- ženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Hranite vse varnostne napotke in navodila za pri- hodnjo rabo. V varnostnih napotkih uporabljeni pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z omrežnim kablom) in na akumulatorsko gnana elek- trična orodja (brez omrežnega kabla).www.scheppach.com

d) Nerabljena električna orodja hranite izven dose- ga otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporab- ljati električnega orodja. Električna orodja so ne- varna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električna in vstavitvena orodja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poško- dovani, da je delovanje električnega orodja ome- jeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgo- di zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi. g) Električno orodje, vstavitveno orodje, vstavitve- na orodja itd. uporabljajte v skladu s temi navo- dili. Pri tem upoštevajte delovne pogoje in opra- vilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij. h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolz- ke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepred- vidljivih situacijah. Servis a) Vaše električno orodje sme popravljati samo kvalicirano strokovno osebje in samo z origi- nalnimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno. Varnostni napotki za vse uporabe – skupni varno- stni napotki za brušenje, brušenje s smirkovim pa- pirjem, delo z žičnimi ščetkami, poliranje in loče- valno brušenje a) To električno orodje se lahko uporablja kot bru- silnik s smirkovim papirjem. Upoštevajte vse varnostne napotke, navodila, prikaze in podat- ke, ki ste jih prejeli z napravo. Če ne upoštevate sledečih navodil, lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. b) To električno orodje ni primerno za brušenje, delo z žičnimi ščetkami, poliranje in ločevalno bruše- nje. Uporabe, ki niso predvidene za električno orod- je, lahko povzročijo nevarnosti in telesne poškodbe. c) Ne uporabljajte pribora, ki ga proizvajalec ni posebej predvidel in priporočil za to električno orodje. Če lahko pribor pritrdite na vašo električno orodje, to ne zagotavlja varne uporabe. b) Nosite osebno zaščitno opremo in vedno zašči- tna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in upo- rabe električnega orodja, zmanjša tveganje telesnih poškodb. c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključi- li akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali elek- trično orodje vklopljeno priključite na tokovno napa- janje, lahko to privede do nesreč. d) Preden boste vklopili električno orodje, odstra- nite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb. e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situa- cijah bolje kontrolirate. f) Nosite primerna oblačila. Ne nosite širokih obla- čil ali nakita. Las in oblačil ne približujte premi- kajočim se delom. Premikajoči se deli lahko zagra- bijo ohlapna oblačila, nakit ali dolge lase. g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pra- vilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu. h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi če ste po večkratni upo- rabi električnega orodja popolnoma samozave- stni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb. Uporaba in ravnanje z električnim orodjem a) Ne preobremenjujte električnega orodja. Za svo- je delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v po- danem območju moči delate boljše in varneje. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite snem- ljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.www.scheppach.com

k) Držite omrežni kabel proč od vrtečega se vsta- vitvenega orodja. Če izgubite nadzor nad napra- vo, se električni kabel lahko pretrga ali zagrabi in vaš spodnji del roke ali zgornji del roke lahko zagrabi v vrteče se vložno orodje. l) Električnega orodja nikoli ne odlagajte, dokler se vstavitveno orodje popolnoma ne ustavi. Vr- teče se vložno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad orodjem. m) Električno orodje ne biti vklopljeno, medtem ko ga nosite. Zaradi naključnega stika z vrtečim se vložnim orodjem lahko zagrabi vaša oblačila in vložno orodje se lahko zavrta v vaše telo. n) Redno čistite prezračevalne reže na vašem ele- ktričnem orodju. Ventilator motorja vleče prah v ohišje in veliko nabranega prahu lahko privede do nevarnosti zaradi elektrike. o) Električnega orodja ne uporabljajte v bližini gor- ljivih materialov. Iskre lahko vnamejo te materiale. p) Ne uporabljajte vstavitvenih orodij, ki potrebu- jejo tekoča hladilna sredstva. Uporaba vode ali drugih tekočih hladilnih sredstev lahko privede do električnega udara. Varnostni napotki za vse uporabe − povratni udarec in ustrezni varnostni napotki Povratni udarec je nenaden odziv zaradi zataknjenega ali blokiranega vrtečega se vstavitvenega orodja, kot so brusilni kolut, brusilni krožnik, žična krtača itd. Zatikanje ali blokada vodi do nenadne zaustavitve vrtečega se vstavitvenega orodja. Zaradi tega nenadzorovano električno orodje na blo- kiranem mestu pospeši proti smeri vrtenja vstavitve- nega orodja. Če se npr. brusilni kolut zatakne ali zablokira v obdelo- vancu, se lahko rob brusilnega koluta, ki se pogrezne v obdelovanec, zatakne in zaradi tega se lahko brusilni kolut odlomi in povzroči povratni udarec. Brusilni kolut se nato premakne proti upravljavcu ali vstran od njega, odvisno od smeri vrtenja koluta na blokiranem mestu. Pri tem se lahko brusilni koluti tudi zlomijo. Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečiti ga je mogoče s primernimi previdnostnimi ukrepi, ki so opisani v nadaljevanju. d) Dovoljeno število vrtljajev vstavitvenega orod- ja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran. e) Zunanji premer in debelina vstavitvenega orodja morata ustrezati podatkom o merah vašega elek- tričnega orodja. Napačno dimenzioniranih vložnih orodij ni mogoče zadostno zaščititi ali kontrolirati. f) Brusilni koluti, prirobnice, brusilni krožniki ali drug pribor se morajo točno prilegati brusilne- mu vretenu vašega električnega orodja. Vložna orodja, ki se ne prilegajo točno na brusilno vreteno vašega električnega orodja, se neenakomerno vrtijo, močno vibrirajo in lahko vodijo do izgube nadzora. g) Ne uporabljajte poškodovanih vstavitvenih orodij. Pred vsako uporabo preverite vložna orodja, kot so brusilni koluti, če so oddrobljena in razpokana, bru- silne krožnike, če so razpokani, obrabljeni ali moč- no izrabljeni, žične ščetke, če so zrahljane ali ima- jo zlomljene žice. Če električno orodje ali vložno orodje pade na tla, preverite, če se je poškodovalo ali uporabite nepoškodovano električno orodje. Ko električno orodje nadzorujete in uporabite, se vi in osebe v bližini zadržujte izven ravni vrtečega se vložnega orodja in pustite, da naprava eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vložna orodja se v tem času ponavadi zlomijo. h) Nosite osebno zaščitno opremo. Glede na upo- rabo uporabite zaščito celega obraza, zaščito za oči ali zaščitna očala. Če je primerno, nosite ma- sko za prah, zaščito za sluh, zaščitne rokavice ali poseben predpasnik, ki vas varuje pred majhni- mi delčki od brušenja in materiala. Oči je treba zaščititi pred letečimi tujki, ki nastajajo pri različnih uporabah. Protiprašna maska ali maska za zašči- to dihal morata ltrirati prah, ki nastaja ob uporabi. Če sete dolgo izpostavljeni glasnemu hrupu, lahko izgubite sluh.

i) Pri drugih osebah pazite na varno razdaljo do

vašega delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebno zašči- tno opremo. Odlomki orodja ali zlomljena vložna orodja lahko odletijo vstran in povzročijo poškod- be tudi izven neposrednega delovnega območja. j) Napravo držite le na izoliranih prijemalnih povr- šinah, ko izvajate dela, pri katerih lahko vstavit- veno orodje naleti na skrite električne vode ali na lasten omrežni kabel. Stik z vodom, po kate- rem teče tok, lahko naelektri tudi kovinske dele in privede do električnega udara.www.scheppach.com

1. Uporabljajte samo brezhibna električna orodja.

2. Redno vzdržujte in čistite električno orodje.

3. Svoj način dela prilagodite električnemu orodju.

4. Ne preobremenjujte električnega orodja.

5. Po potrebi predajte električno orodje v pregled.

6. Izklopite električno orodje, ko ga ne uporabljate.

Preostala tveganja Tudi če to električno orodje uporabljate v skladu s pred- pisi, vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo tega električnega orodja lahko pride do naslednjih nevarnosti: a) Škoda za zdravje, do katere pride zaradi vibracij na dlani in roki, če napravo uporabljate dalj časa ali če je ne upravljate in vzdržujete ustrezno. b) Telesne poškodbe in materialna škoda, povzročena zaradi vložnih orodij, ki jih zaradi nenadne poškod- be, obrabe ali neustrezne pritrditve nepričakovano vrže iz/z električnega orodja. c) Opekline in ureznine, če vložna orodja primete neposredno po uporabi in/ali če se jih dotaknete z golo kožo. m OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v dolo- čenih okoliščinah vpliva na aktivne ali pasivne medi- cinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki pripo- ročamo, da se pred uporabo električnega orodja pos- vetujejo s svojim zdravnikom ali proizvajalcem medi- cinskega vsadka.

Nazivna napetost 230–240 V~ Nazivna frekvenca 50 Hz Poraba moči 710 W Nazivno število vrtljajev (število vibracij) n 800–1800 1/min Velikost vretena M14 Premer brusilnega papirja 225 mm Razred zaščite II Teža 3,8 kg Vrednosti zvoka a) Trdno držite električno orodje ter svoje telo in roke premaknite v položaj, v katerem lah- ko prestrežete sile povratnega udarca. Vedno uporabljajte dodatni ročaj, če obstaja, da imate pri zagonu največji mogoč nadzor nad silami povratnega udarca ali reakcijskimi momenti. Upravljavec lahko s primernimi previdnostnimi ukrepi obvlada sile povratnega udarca in odziva. b) Roke nikoli ne približujte vrtečim se vstavitve- nim orodjem. Vložno orodje se lahko pri povrat- nem udarcu premakne čez vašo roko. c) S telesom se izogibajte območju, kamor se ele- ktrično orodje premakne pri povratnem udarcu. Povratni udarec požene električno orodje v naspro- tno smer premikanja brusilnega koluta na blokira- nem mestu. d) Posebej previdno delajte v predelu vogalov, ostrih robov itd. Preprečite, da bi se vstavitve- na orodja odbila od obdelovanca in se zatakni- la. Vrteče se vložno orodje se lahko na ogliščih, ostrih robovih ali če se odbije, zatakne. To privede do izgube nadzora ali povratnega udarca. e) Ne uporabljajte verige za žago ali ozobljenega žaginega lista. Takšna vložna orodja pogosto pri- vedejo do povratnega udarca ali izgube nadzora nad električnim orodjem. Varnostni napotki za brušenje a) Ne uporabljajte prevelikih brusilnih listov, tem- več upoštevajte proizvajalčeve navedbe za ve- likost brusilnega lista. Brusilni listi, ki štrlijo čez brusilni krožnik, lahko privedejo do telesnih po- škodb ter do blokade, pretrganja brusilnih listov ali do povratnega udarca. Dodatni varnostni napotki a) Pri delu priklopite sesalnik na priložen vmesnik. b) POZOR! Prah od brušenja ne sme priti v bližino odprtega ognja, prah je lahko eksploziven. c) Med brušenjem vedno nosite zaščitna očala in masko za zaščito pred prahom, zlasti pri delih nad glavo in obdelavi kritičnih materialov! Pri brušenju določenih materialov (npr. svinčene barve, nekatere vrste lesa in kovin) nastaja škodljiv ali strupen prah. Stik s prahom ali vdihavanje tega prahu lahko pred- stavlja nevarnost za upravljavca ali za osebe, ki se nahajajo v bližini.www.scheppach.com

papir in no zrnati brusilni papir za končno obde- lavo. Priporočamo brusilne papirje z aluminijevim oksidom, silicijevim karbidom ali drugimi sintetični- mi brusilnimi sredstvi.

3. Če imate na izbiro brusilne papirje z različno zrna-

tostjo, začnite z grobo zrnatostjo in končajte z naj- bolj no zrnatostjo, da dobite dober oz. gladek re- zultat brušenja. Pritrditev in zamenjava Brusilni papir (13) pritrdite na brusilno ploščo (9) z me- hanizmom sprijemalnega zapirala.

1. Naravnajte brusilni papir (13) na brusilni plošči (9)

ga zamenjate z novim/drugim (sl. 5). Odsesavanje prahu m Opozorilo! Pri obdelavi npr. premaza, ki vsebuje svinec, lah- ko nastajajo škodljivi/strupeni plini. Ti predstavlja- jo nevarnost za uporabnika ter tudi za osebe, ki se nahajajo v bližini! Zato to električno orodje uporabljajte samo skupaj z napravo za odsesavanje prahu ter sebe in osebe v delovnem območju dodatno zaščitite s primerno osebno zaščitno opremo! Pri delu s tem električnim orodjem nastaja veliko prahu. Odsesavanje prahu je zelo koristno za ohranjanje čistoče v vašem delovnem območju. Sistem za odsesavanje ali sesalnik je mogoče spojiti z gibko cevjo za odsesavanje (11), ki jo priključite na priključek za odsesavanje prahu.

2. Adapter za odsesavanje prahu spojite s primerno

napravo za odsesavanje prahu, kot je npr. sesal- nik (sl. 8). Napotek: Prepričajte se, da je sesalnik primeren za delo z električnim orodjem. Rob s ščetkami Brusilno glavo tega električnega orodja obdaja rob s ščetkami (10). Ta ima dve prednosti: a) Rob s ščetkami (10) štrli čez brusilno ploščo (9) in se najprej nalega na obdelovano površino. Tako se brusilna plošča postavi vzporedno na delovno po- Raven hrupa L

Navedena vrednost vibracij za spodnji del roke – zgornji del roke temelji na brušenju z brusilnim listom. Drugač- na uporaba lahko vodi do drugačnih vrednosti. Vrednosti hrupa in vibracij so bile ugotovljene v skladu z EN 62841-1 in EN IEC 62841-2-3. Navedena vrednost vibracij je bila izmerjena po stan- dardiziranem postopku preverjanja in jo lahko uporabite za primerjavo električnega orodja z drugim. Navedeno vrednost vibracij je mogoče uporabiti tudi za začetno oceno izpostavljenosti. m Opozorilo! Odvisno od načina uporabe električnega orodja lah- ko dejanske vrednosti vibracij odstopajo od nave- denih! Sprejmite ukrepe za zaščito pred obremenitvami zaradi vibracij! Pri tem upoštevajte celoten delovni potek, torej tudi čas, ko električno orodje deluje brez obremenitve ali ko je izklopljeno! Ustrezni ukrepi med drugim obsegajo tudi redno vzdrževanje in nego električnega orodja in orodnih nastavkov, gretje rok, redne premore ter dobro na- črtovanje delovnih potekov!

tni strani. Manjša je navedena številka, večja je zrnatost.www.scheppach.com

ustrezno število vrtljajev.

3. Počakajte, da vložno orodje doseže svojo polno

4. Brusilno ploščo (9) nastavite čim bolj vzporedno k

steni in jo z robom s ščetkami (10) položite na po- vršino, ki jo boste obdelovali.

brusilno ploščo (9) od površine, ki jo obdelujete.

1. Na opisan način izklopite električno orodje, odklo-

pite ga od tokovnega napajanja in ga pustite, da se ohladi.

2. Električno orodje čistite in vzdržujte na spodaj opi-

san način in ga nato skrbno shranite.

9. Čiščenje, vzdrževanje in popravilo

m Opozorilo! Pred vsemi deli na samem električnem orodju (npr. transport, postavitev, predelave, čiščenje in vzdrže- vanje) izvlecite omrežni vtič iz vtičnice! Čiščenje a) Na zaščitnih pripravah, prezračevalnih odprtinah in ohišju motorja mora biti čim manj prahu in uma- zanije. b) Električno orodje obrišite s čisto krpo ali ga izpihajte s stisnjenim zrakom pod nizkim tlakom (najv. 3 bari)

c) Električno orodje očistite neposredno po vsaki uporabi. d) Ne uporabljajte čistil ali topil, ker lahko poškoduje- jo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda. vršino, preden vložno orodje pride v stik z obdelo- vano površino. S tem se prepreči jajčasta vdolbina zaradi roba brusilnega koluta. b) Rob s ščetkami (10) poleg tega preprečuje preko- merno nastajanje prahu. Zaradi ščetin prah, ki na- staja pri brušenju, ne pride ven, ampak se odstrani skozi sistem za odsesavanje. Pred vsakim delom s tem električnim orodjem se prepričajte, da je rob s ščetkami (10) nepoškodovan. Če ugotovite, da je poškodovan ali obrabljen, ga dajte zamenjati. Priklop na tokovno napajanje

2. Vtaknite omrežni vtič v ustrezno nameščeno vtični-

co, ki ustreza ustreznim zahtevam v skladu s teh- ničnimi podatki.

3. Vaše električno orodje je zdaj pripravljeno na obra-

m POZOR! Pred zagonom morate izdelek obvezno montira- ti v celoti! Število vibracij Pred začetkom dela nastavite število vibracij, da bo ustrezalo uporabi. Za groba brušenja uporabite nižje število vibracij, za na dela pa povišajte število vibracij.

1. Število vibracij nastavite z obračanjem nastavljal-

nega kolesca (6). Obrnite ga v desno, da zmanjšate število vibracij (sl. 9).

2. Obrnite ga v levo, da povišate število vibracij

• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra. Priključevanje in popravila električne opreme lahko iz- vajajo samo električarji. V primeru povpraševanja morate navesti spodnje po- datke:

• Vrsta toka, ki napaja motor

• Podatki tipske ploščice stroja

• Podatki tipske ploščice motorja m Opozorilo! V notranjosti električnega orodja ni nobenih delov, ki bi potrebovali vzdrževanje s strani uporabnika! Nikoli ne odpirajte električnega orodja! Za nadaljnja vzdrže- valna dela ga nesite kvaliciranemu strokovnjaku!

11. Hranjenje in transport

1. Ko električnega orodja ne uporabljate, ga shranite

na suhem, dobro prezračevanem kraju izven dosega otrok, npr. na visoki omari ali na zaklenjenem kraju.

be pri transportu, ali uporabite originalno embalažo. Zamenjava omrežnega priključnega voda Če se omrežni priključni vod tega električnega orodja poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalicirana oseba, da se izognete nevarnostim. Vzdrževanje Pred in po vsaki uporabi preverite električno orodje ter dele pribora (npr. vložna orodja) glede obrabe in po- škodb. Po potrebi jih zamenjajte z novimi, kot je opi- sano v teh navodilih za uporabo. Pri tem upoštevajte tehnične zahteve. Brusilna plošča, rob s ščetkami Če sta brusilna plošča (9) in rob s ščetkami (10) poško- dovana ali močno obrabljena, ju mora kvaliciran stro- kovnjak zamenjati z novima enakega tipa. Informacije o servisu Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sle- deči deli potrebni kot potrošni material. Obrabni deli*: oglene ščetke, brusilni krožnik, glava ščetk, brusilni papir

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadev- nim standardom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca mo- rata ustrezati predpisom. Poškodovani električni priključni vodnik Na električnih priključnih vodih pogosto nastanejo po- škodbe izolacije. Vzroki za to so lahko:

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat.

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih: - Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja). - Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno. - Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od pro- izvajalca oddate pri njem ali na drugem pooblaš- čenem zbirnem mestu v vaši bližini. - Ostale proizvajalčeve in trgovčeve dodatne po- goje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven ob- močja Evropske unije lahko veljajo drugačna določi- la za odstranjevanje starih električnih in elektronskih naprav med odpadke.

Napotki za embalažo Embalažne materiale je mogoče reciklirati. Embalažo zavrzite oko- lju prijazno. Napotki glede zakona o električnih in elektronskih napravah Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso ksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mes- to odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

13. Odpravljanje napak

Domnevno napačno delovanje, motnje ali poškodbe pogosto izhajajo iz vzrokov, ki jih uporabnik lahko sam odpravi. Zato pred kontaktiranjem strokovnjaka preverite električno orodje na podlagi spodnje tabele. V večini primerov je tako mogoče hitro odpraviti motnje. Motnja Morebiten vzrok Ukrep Električno orodje se ne zažene Tokovno napajanje je prekinjeno Preverite tokovno napajanje, tako da priključite drugo električno orodje Električni kabel ali vtič sta okvarjena Pregled s strani strokovnjaka za elektriko Druga električna okvara električnega orodja Pregled s strani strokovnjaka za elektriko Električno orodje nima polne moči Kabelski podaljšek je predolg in/ali ima premajhen presek Uporabite kabelski podaljšek z dovoljeno dolžino in/ali presekom Tokovno napajanje (npr. generator) ima prenizko napetost Električno orodje priključite na primerno tokovno napajanje Slaba učinkovitost delovanja Vložno orodje je obrabljeno Zamenjajte vložno orodje Brusilna plošča je obrabljena Zamenjajte brusilno ploščo Močno nastajanje prahu Rob s ščetkami je obrabljen Zamenjajte rob s ščetkami Odsesavanje prahu ni priključeno/vklopljeno Priključite/vklopite odsesavanje prahuSeadmel olevate sümbolite selgitus

13. Otklanjanje greške

EU izjava o skladnosti Prevod originalne izjave o skladnosti S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z ve- ljavnimi smernicami in standardi. Tukaj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evrop- skega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih nevarnih snovi v električnih in elektronskih napravah. * Tehnični dokumenti so na voljo pri: ** Številka izdelka *** Opis izdelka: Brusilnik za stene in strope DS920 , DTS225 Znamka ****
