Тип продукт	Шлайфмашина за гипсокартон
Марка	Scheppach
Модел	DS920
Категория	Шлайфмашина
Номинално напрежение	230-240 V~
Честота	50 Hz
Консумирана мощност	710 W
Скорост на въртене (без натоварване)	800 - 1 800 об/мин
Диаметър на шайбата	225 mm
Закрепване на абразива	Велкро (самозалепващо)
Клас на защита	II (двойна изолация)
Тегло	3,8 kg
Ниво на звуково налягане (LpA)	78 dB
Ниво на звукова мощност (LWA)	89 dB
Неопределеност на звука	3 dB
Вибрации ръка-ръка (шлайфане)	2,28 m/s² (неопределеност 1,5 m/s²)
Връзка за прахосмукачка	Адаптер за прахосмукачка (включен)
Регулируема скорост	Да, чрез копче
Функция за непрекъсната работа	Да, с фиксация
Допълнителна дръжка	Да, регулируема по дължина
Четков накрайник	Да, за насочване и намаляване на прах
Включени аксесоари	1 маркуч за прахосмукачка, 2 адаптера, 6 шкурки, 1 щифт
Предназначение	Шлайфане на големи повърхности от гипсокартон (подготовка за боядисване/тапетиране)
Поддръжка	Редовно почистване, подмяна на износващи се части (четки, шайба, четка, абразив)
Ремонт	От квалифициран специалист, препоръчително оригинални части

Често задавани въпроси - DS920 SCHEPPACH

Как да сменя шкурката на DS920?

Шкурката се закрепва с Велкро. Подравнете листа с шайбата и натиснете равномерно. За да я премахнете, просто отлепете старата шкурка.

Как да регулирам скоростта на шлайфане?

Използвайте копчето за регулиране на скоростта (6) на уреда. Завъртете го надясно за намаляване на скоростта, наляво за увеличаване (диапазон: 800-1800 об/мин).

Мога ли да използвам тази шлайфмашина за други материали освен гипсокартон?

Не, уредът е предназначен само за шлайфане на гипсокартон. Не е подходящ за шлайфане на тапети, мокро шлайфане, рязане, полиране или използване на метални четки.

Как да свържа прахосмукачка към шлайфмашината?

Закрепете маркуча за прахосмукачка (11) към включения адаптер (12), след което свържете адаптера към подходяща прахосмукачка. Уверете се, че прахосмукачката е предназначена за работа с електрически инструменти.

Какви са основните мерки за безопасност?

Винаги носете защитни очила, предпазители за слуха и противо прахова маска. Работете с две ръце, използвайте прахоулавяне и не носете широки дрехи. Прочетете цялата инструкция преди употреба.

Как да поддържам шлайфмашината DS920?

След всяка употреба почиствайте уреда със суха кърпа или сгъстен въздух (макс. 3 бара). Редовно проверявайте състоянието на шайбата, четковия накрайник и въгленовите четки. Сменете износените части с оригинални.

Какво е теглото на шлайфмашината?

Шлайфмашината DS920 тежи 3,8 кг, което я прави удобна за работа на таван или стени.

Какво ниво на шум произвежда уредът?

Нивото на звуково налягане е 78 dB, а нивото на звукова мощност е 89 dB (неопределеност 3 dB). Носете предпазители за слуха.

Какво да направя, ако уредът не стартира?

Първо проверете електрическото захранване (контакт, предпазители). Ако кабелът или щепселът са повредени, накарайте специалист електротехник да провери уреда. За други неизправности се свържете с отдела за следпродажбено обслужване.

Какви аксесоари се доставят с DS920?

Доставката включва: 1 шлайфмашина, 1 маркуч за прахосмукачка, 2 адаптера за маркуч, 6 шкурки с различна едрина и 1 щифт за шлайфане на тавани.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DS920 SCHEPPACH

Обяснение на символите върху уреда

	Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента!
	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила!
	Носете защита за слуха!
	При образуване на прах носете дихателна защита!
	Винаги работете с две ръце!
	Клас на защита II
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод....246
2. Описание на уреда и обем на доставката 246
3. Преди пускане в експлоатация.... 246
4. Употреба по предназначение 247
5. Указания за безопасност.... 247
6. Технически данни 251
7. Инсталиране 252
8. Управление 253
9. Почистване, поддръжка и ремонт.... 254
10. Електрическо свързване 254
11. Съхранение и транспортиране.... 255
12. Изхвърляне и рециклиране.... 255
13. Отстраняване на неизправности 256
14. Декларация за съответствие 308

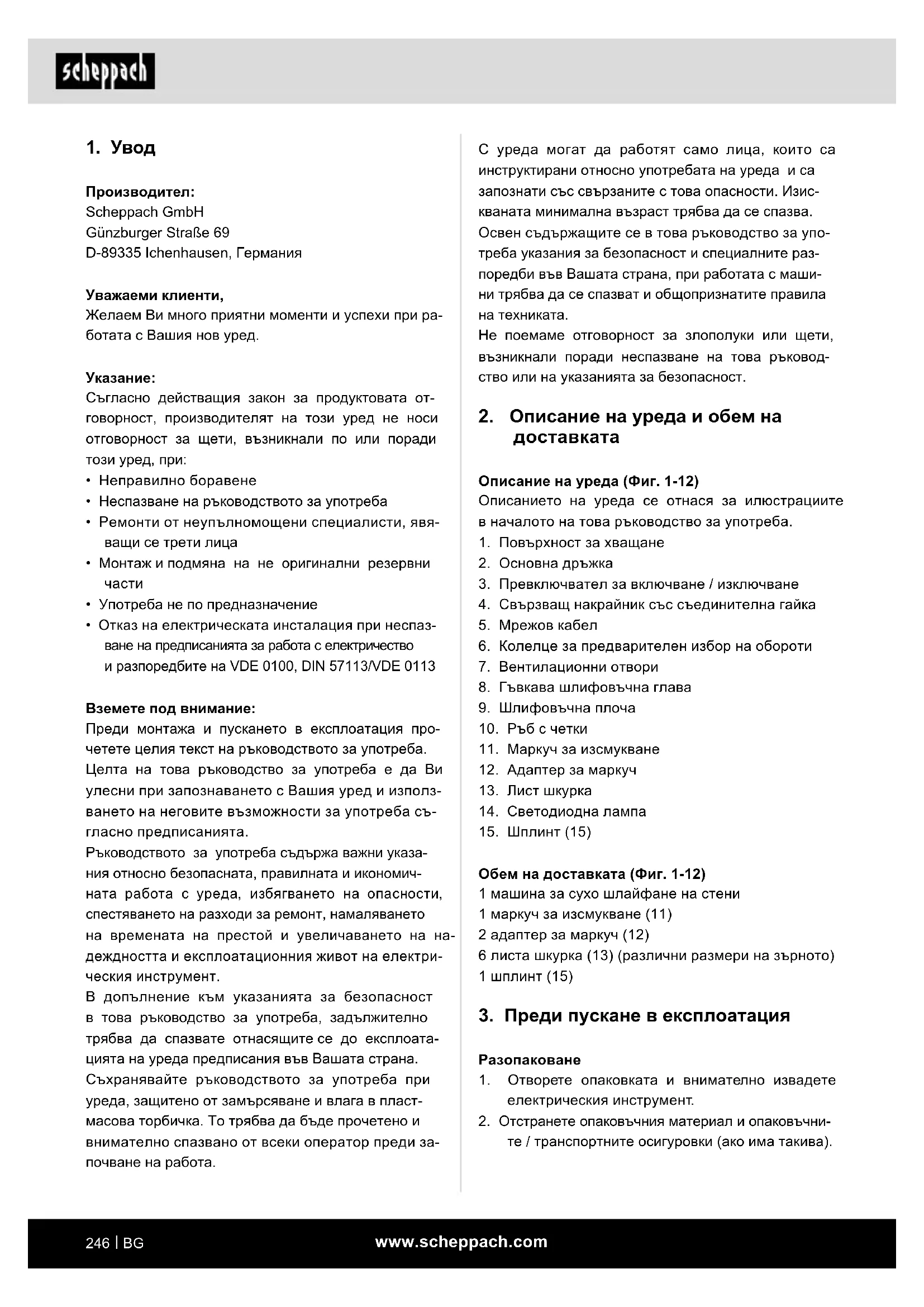

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене • Неспазване на ръководството за употреба • Ремонти от неупълномощени специалисти, явяващи се трети лица • Монтаж и подмяна на неоригинални резервни части • Употреба не по предназначение • Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Преди монтажа и пускането в експлоатация прочетете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

2. Описание на уреда и обем на доставката

Описанието на уреда се отнася за илюстрациите в началото на това ръководство за употреба.

1. Повърхност за хващане
2. Основна дръжка
3. Превключвател за включване / изключване
4. Свързващ накрайник със съединителна гайка
5. Мрежов кабел
6. Колелце за предварителен избор на обороти
7. Вентилационни отвори
8. Гъвкава шлифовъчна глава
9. Шлифовъчна плоча
10. Ръб с четки
11. Маркуч за изсмукване
12. Адаптер за маркуч
13. Лист шкурка
14. Светодиодна лампа
15. Шплинт (15)

Обем на доставката (Фиг. 1-12)

1 машина за сухо шлайфане на стени, 1 маркуч за изсмукване (11), 2 адаптера за маркуч (12), 6 листа шкурка (13) (различни размери на зърното), 1 шплинт (15)

1. Отворете опаковката и внимателно извадете електрическия инструмент.
2. Отстранете опаковъчния материал и опаковъчните/транспортните осигуровки (ако има такива).
3. Проверете пълнотата на обема на доставката и огледайте електрическия инструмент, както и принадлежностите за транспортни щети. Указание: Не пускайте електрическия инструмент в експлоатация, ако установите, че има липсващи или повредени части. В този случай се обърнете към търговеца, от който сте закупили този електрически инструмент.
4. По възможност запазете опаковката до изтичане на гаранционния срок. Моля, след това изхвърлете опаковката съгласно изискванията за опазване на околната среда, като я предадете в пункт за рециклиране.

⚠ ПРЕДУПРЕЖДЕНИЕ

Електрическият инструмент и опаковъчните материали не са детска играчка! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

4. Употреба по предназначение

Употребата по предназначение на този електрически инструмент обхваща сухото шлайфане на големи плоски стени от сухо строителство за подготовка преди боядисване или лепене на тапети при използване на подходящи листове шкурка.

Този електрически инструмент не е подходящ за обработката на малки площи, както и на ъгли и ръбове. Също така, той не е подходящ за сваляне на тапети чрез шлайфане и не бива да се използва за мокрошлайфане.

Електрическият инструмент не бива да се използва като отрезен шлайф или шлайф за стружкоотнемане, като полираща машина или с телени четки. Съдържащи азбест материали не бива да се обработват с този електрически инструмент.

Този електрически инструмент е предназначен само за домашна употреба и може да се използва само според своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят, а не производителят.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

⚠ ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност и инструкциите, илюстрациите и техническите данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов кабел) и до захранвани с акумулатор електрически инструменти (без мрежов кабел).

Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки. b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите. c) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

Безопасност при работа с електрически ток

a) Щепселът на електрическия инструмент трябва да отговаря на контакта. Щепселът не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар. b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено. c) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар. d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта.

Пазете съединителния проводник от горещина, масло, остри ръбове или движещи се части на уреда. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар. f) Когато употребата на електрическия инструмент във влажна среда не може да бъде избегната, използвайте дефектнотокова защита. Използването на дефектнотокова защита намалява риска от токов удар.

Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания. b) Носете лични предпазни средства и винаги защитни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, предпазна каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания. c) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електрозахранването включен електрически инструмент, това може да доведе до злополуки. d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания. e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части. g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах. h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

Употреба и боравене с електрическия инструмент

a) Не претоварвайте електрическия инструмент. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики. b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран. c) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмент настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица. e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент.

Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти наточени и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно. g) Използвайте електрическия инструмент, работния инструмент, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации. h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

Сервиз

a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази.

Указания за безопасност за всички приложения - Общи указания за безопасност за шлифоване, шлайфане с шкурка, работа с телени четки, полиране и отрезно шлифоване

a) Този електрически инструмент трябва да се използва като шлайфмашина с шкурка. Спазвайте всички указания за безопасност, инструкции, изображения и данни, които сте получили заедно с уреда. Ако не вземете под внимание следните инструкции, може да се стигне до токов удар, пожар и/или тежки наранявания. b) Този електрически инструмент не е предназначен за шлифоване, работа с телени четки, полиране и отрезно шлифоване. Приложения, за които електрическият инструмент не е предназначен, могат да причинят опасности и наранявания. c) Не използвайте принадлежности, които не са били специално предвидени и препоръчани от производителя за този електрически инструмент. Това, че можете да закрепите дадена принадлежност към Вашия електрически инструмент, не гарантира безопасната му употреба.

d) Допустимите обороти на работния инструмент трябва да са поне толкова високи, колкото посочените върху електрическия инструмент максимални обороти. Принадлежности, които се въртят по-бързо от допустимото, могат да се раздробят и разлетят настрани. e) Външният диаметър и дебелината на работния инструмент трябва да отговарят на указанията за размери на Вашия електрически инструмент. Погрешно оразмерени работни инструменти може да не са достатъчно защитени или да не бъдат достатъчно добре контролирани. f) Шлифовъчни дискове, фланци, шлифовъчни кръгове или други принадлежности трябва да пасват точно на шпиндела на Вашия електрически инструмент. Работни инструменти, които не пасват точно на шпиндела на електрически инструмент, се въртят неравномерно, вибрират много силно и могат да доведат до загуба на контрол. g) Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти – шлифовъчните дискове за натрошавания и пукнатини, шлифовъчните кръгове за пукнатини, износване или силно изхабяване, телените четки за незакрепени или отчупени телчета. Ако електрическият инструмент или работният инструмент падне на земята, проверете дали той не се е повредил или използвайте неповреден работен инструмент. Ако сте проверили работния инструмент и го използвате, дръжте намиращите се наблизо хора извън равнината на въртящия се работен инструмент и оставете уреда да работи в продължение на една минута с най-висока скорост. Повредените работни инструменти най-често се счупват за това време. h) Носете лични предпазни средства. В зависимост от приложението, използвайте цялостна защита на лицето, защита на очите или защитни очила. Доколкото е подходящо, носете противопрахова маска, защита за слуха, предпазни ръкавици или специални престилки, които държат далеч от Вас малките абразивни частици и частиците материал. Очите трябва да са защитени от хвърчащи настрани чужди тела, появяващи се при различни приложения. Противопраховите или дихателните маски трябва да филтрират възникващия при приложението прах. Ако продължително време сте изложени на силен шум, може да претърпите загуба на слуха.

i) Следете за безопасно разстояние на други лица до Вашата работна зона. Всеки, който влиза в работната зона, трябва да носи лични предпазни средства. Отчупени парчета от обработваната повърхност или счупени работни инструменти могат да отлетят настрани и да причинят наранявания дори и извън пряката работна зона.

j) Дръжте уреда само за изолираните повърхности за хващане, когато извършвате работи, при които работният инструмент може да засегне скрити електрически проводници или собствения мрежов кабел. Контактът с проводник под напрежение може да постави под напрежение също и метални части от уреда и да доведе до токов удар.

k) Дръжте мрежовия кабел далеч от въртящи се работни инструменти. Ако изгубите контрол над уреда, мрежовият кабел може да бъде откъснат или захванат и Вашата длан или ръка да попадне във въртящия се работен инструмент.

I) Никога не оставяйте електрическия инструмент, преди работният инструмент да е спрял напълно. Въртящият се работен инструмент може да попадне в контакт с повърхността, върху която е оставен, от което може да изгубите контрол върху електрическия инструмент.

m) Не оставяйте електрическия инструмент да работи, докато го носите. При случаен контакт с въртящия се инструмент Вашите дрехи могат да бъдат захванати и работният инструмент да се забие в тялото Ви.

п) Почиствайте редовно вентилационните отвори на Вашия електрически инструмент. Вентилаторът на двигателя засмуква прах в корпуса, а голямо натрупване на метален прах може да причини опасности от електрически ток.

о) Не използвайте електрическия инструмент в близост до запалими материали. Искри могат да възпламенят тези материали.

р) Не използвайте работни инструменти, които изискват охлаждаща течност. Използването на вода или други течни охлаждащи средства може да доведе до токов удар.

Указания за безопасност за всички приложения – Откат и съответни указания за безопасност

Откатът е внезапна реакция вследствие на закачен или блокиран въртящ се работен инструмент, като шлифовъчен диск, шлифовъчен кръг, телена четка и т.н. Закачането или блокирането води до внезапно спиране на въртящия се инструмент.

Поради това електрическият инструмент се ускорява неконтролируемо обратно на посоката на въртене на работния инструмент при мястото на блокиране. Ако напр. шлифовъчен диск се закачи или блокира в обработвания детайл, ръбът на шлифовъчния диск, който влиза в обработвания детайл, може да бъде захванат и така шлифовъчният диск да се счупи или да причини откат. Тогава шлифовъчният диск се задвижва към или надалеч от оператора, в зависимост от посоката на въртене на диска при мястото на блокиране. При това шлифовъчният диск може и да се счупи.

Откатът е следствие от погрешна или неправилна употреба на електрическия инструмент.

Той може да бъде избегнат чрез подходящи предпазни мерки, описани по-долу.

a) Дръжте електрическия инструмент здраво и поставете тялото и ръцете си в положение, в което можете да овладеете откатните сили. Винаги използвайте допълнителната дръжка, ако има такава, за да имате възможно най-голям контрол върху реактивните сили или реактивните моменти при високи обороти.

Чрез подходящи предпазни мерки операторът може да овладее отката и реактивните сили.

b) Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. При откат работният инструмент може да се задвижи през ръката Ви.

c) Избягвайте с тялото си областта, в която електрическият инструмент ще се задвижи в случай на откат. Откатът задвижва електрическия инструмент обратно на посоката на движение на шлифовъчния диск в мястото на блокиране.

d) Работете особено внимателно в зони на ъгли, остри ръбове и т.н. Предотвратявайте отскачане от и заклинване на работните инструменти в обработвания детайл. При ъгли, остри ръбове или когато отскача, въртящият се работен инструмент проявява склонност към заклинване. Това причинява загуба на контрол или откат.

e) Не използвайте верижен или назъбен режещ диск. Такива работни инструменти често причиняват откат или загуба на контрол върху електрическия инструмент.

a) Не използвайте по-големи листове шкурка, а следвайте указанията на производителя за размера на шлифовъчния лист. Листове шкурка, които стърчат над шлифовъчния кръг, могат да причинят наранявания, както и да доведат до блокиране, разкъсване на листа шкурка или до откат.

Допълнителни указания за безопасност

a) При работа свързвайте прахосмукачка към доставения адаптер.

b) ВНИМАНИЕ! Не допускайте прах от шлайфането да попада в близост до открит пламък, праховете могат да са експлозивни.

c) Винаги носете предпазни очила и противопрахова маска, когато извършвате шлифовъчни работи, особено при работа над главата и при обработка на критични материали! При шлайфане на определени материали (напр. съдържащи олово бои, някои видове дърво и метал) възникват вредни или отровни прахове. Контактът или вдишването на тези прахове може да представлява опасност за оператора или за намиращи се наблизо лица.

Указания за вибрациите и шума

Ограничавайте образуването на шум и вибрациите до минимум!

1. Използвайте само изрядни електрически инструменти.
2. Поддържайте и почиствайте редовно електрическия инструмент.
3. Съобразявайте начина си на работа спрямо електрическия инструмент.
4. Не претоварвайте електрическия инструмент.
5. При нужда възлагайте проверка на електрическия инструмент.
6. Изключвайте електрическия инструмент, когато той не се използва.

Остатъчни дискове

Дори и когато използвате този електрически инструмент съгласно предписанията, винаги остават остатъчни рискове. В зависимост от конструкцията и изпълнението на този електрически инструмент, могат да възникнат следните опасности:

a) Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.

b) Наранявания и имуществени вреди, причинени поради изхвърлени настрани работни инструменти, които поради внезапна повреда, износване или неправилно поставяне са изхвърлени неочаквано от електрическия инструмент. c) Изгаряния и порезни рани, ако работните инструменти бъдат докоснати веднага след употреба и/или с голи части от тялото.

⚠ ПРЕДУПРЕЖДЕНИЕ! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

6. Технически данни

Номинално напрежение 230-240 V~

Номинална честота 50 Hz
Консумирана мощност 710 W
Номинални обороти(честота на вибрации) n	800 - 1800 1/min
Размер на шпиндела M14
Диаметър на шкурката 225 mm
Клас на защита II
Тегло 3,8 kg

Стойности на шума
Ниво на звуково налягане LPA	78 dB
Ниво на звукова мощност LWA	89 dB
Неопределеност K	3 dB

Вибрация длан-ръка
при шлайфане с шкурка ah	2,28 m/s2
Неопределеност K	1,5 m/s2

Посочената стойност на вибрации длан-ръка се базира на шлайфане с шкурка. Различни приложения могат да доведат до различни стойности.

Стойностите на шум и вибрации са определени съгласно EN 62841-1 и EN IEC 62841-2-3.

Посочената стойност на вибрации е измерена по стандартен метод на изпитване и може да бъде използвана за сравнение на един електрически инструмент с друг.

Посочената стойност на вибрации може да бъде използвана също и за начална оценка на излагането на въздействие.

⚠ Предупреждение!

В зависимост от това, как използвате електрическия инструмент, действителните стойности на вибрации могат да се различават от посочените! Вземайте мерки за предпазване от вибрационни натоварвания!

При това вземайте под внимание целия процес на работа, също и моментите, през които електрическият инструмент работи без натоварване или е изключен!

Подходящите мерки включват, между другото, редовна поддръжка и грижи за електрическия инструмент и приставките на инструмента, поддържане на ръцете топли, редовни почивки, както и добро планиране на работните процеси!

7. Инсталиране

• Сглобете предната и задната част (Фиг. 2) и затегнете гайката на винта. (Фиг. 3).
• Прикрепете допълнителната дръжка към края на машината, регулирайте дължината и затегнете гайката в края на машината. (Фиг. 4)

Шкурка

Избор

1. Размерът на зърното на шкурката е посочен от задната страна. Колкото по-малък е посоченият номер, толкова по-едри са зърната.
2. Използвайте едра шкурка за груби шлифовъчни работи и фина шкурка за окончателна обработка. Препоръчват се шкурки с алуминиев оксид, силициев карбид или други синтетични шлифовъчни средства.
3. За да постигнете добър, съотв. гладък резултат от шлайфането, започвайте с едра шкурка и завършвайте с най-фината, когато имате избор от шкурки с различен размер на зърното.

Поставяне и смяна

Поставете шкурката (13) със закрепване тип велкро върху шлифовъчната плоча (9).

1. Изравнете шкурката (13) по шлифовъчната плоча (9) и я притиснете равномерно.
2. Издърпайте шкурката (13) от шлифовъчната плоча (9), за да я смените с нова / друга (Фиг. 5).

Прахоизсмукване

⚠ Предупреждение!

При обработка напр. на боядисани със съдържащи олово бои повърхности могат да възникнат вредни/отровни газове. Те представляват опасност както за потребителя, така също и за намиращите се наблизо хора!

Затова използвайте този електрически инструмент само с приспособление за прахоизсмукване и предпазвайте допълнително себе си и други лица в работната зона с подходяща лична предпазна екипировка!

При работа с този инструмент се образува много прах. Прахоизсмукването е много полезно за поддържане на Вашата работна зона чиста. Смукателна уредба или прахосмукачка могат да се свържат с маркуча за изсмукване (11), който се свързва към съединението за прахоизсмукване.

1. Изравнете издатька на края на маркуча към адаптера за маркуч (12) (Фиг. 3), вкарайте края вътре и осигурете връзката чрез завъртане надясно (Фиг. 7).
2. Свържете адаптера за прахоизсмукване към подходящо приспособление за прахоизсмукване, като напр. прахосмукачка (Фиг. 8).

Указание: Уверете се, че прахосмукачката е подходяща за употреба с електрически инструмент.

Ръб с четки

Шлифовъчната глава на този електрически инструмент е заобиколена от ръб с четки (10). Той предлага две предимства:

a) Ръбът с четки (10) стърчи над шлифовъчната плоча (9) и пръв приляга към повърхността за обработка. Така шлифовъчната плоча застава успоредно спрямо работната повърхност, преди работният инструмент да осъществи контакт с обработваната повърхност. Така се избягват сърповидни вдлъбнатини от ръба на шлифовъчния диск.

b) Освен това, ръбът с четки (10) предотвратява прекалено образуване на прах. Благодарение на четките възникващият при шлифоването прах не излиза навън, а се отстранява от изсмукващата система. Преди всяка употреба на този електрически инструмент се уверявайте, че ръбът с четки (10) е в изправност. Възлагайте неговата смяна, ако установите повреди или износване.

Свързване към електрозахранването

1. Уверете се, че електрическият инструмент е изключен. Винаги първо поставяйте превключвателя за включване / изключване (3) в положение Изкл. преди свързването към електрозахранването.
2. Включете щепсела в правилно инсталиран контакт, който отговаря на съответните изисквания съгласно техническите данни.
3. Сега Вашият електрически инструмент е готов за работа.

8. Управление

⚠️ ВНИМАНИЕ!

Преди пускането в експлоатация задължително сглобете напълно продукта!

Честота на вибрации

Преди започване на работа нагласете честотата на вибрации според приложението. Използвайте ниска честота на вибрации за груби шлифовъчни работи, увеличете честотата за фини работи.

1. Регулирайте честотата на вибрации чрез завъртане на колелцето за настройка (6). Завъртете надясно, за да намалите честотата на вибрациите (Фиг. 9).
2. Завъртете наляво, за да увеличите честотата на вибрациите (Фиг. 10).

Включване / изключване

Включване:

Натиснете превключвателя за включване / изключване (3)

Непрекъсната работа: (Фиг. 11)

Осигурете превключвателя за включване / изключване (3) с копчето за фиксиране (а).

Изключване:

Натиснете за кратко превключвателя за включване / изключване (3).

Указание: След изключването работният инструмент продължава да се върти по инерция. Изчакайте, докато работният инструмент спре, преди да оставите електрическия инструмент.

Шлайфане

1. Поставете подходящ лист шкурка (13) и изберете подходящи обороти.
2. Хванете електрическия инструмент здраво за повърхностите за хващане (1, 2) и го включете, както е описано.
3. Изчакайте, докато работният инструмент достигне своята пълна работна скорост.
4. Приведете шлифовъчната плоча (9) възможно най-успоредно до стената и я поставете първо с ръба с четки (10) върху обработваната повърхност.
5. Упражнете малко натиск върху шлифовъчната глава (8), за да приведете работния инструмент върху повърхността за обработка.
6. Движете електрическия инструмент с равномерни движения по повърхността.

Указание: Не задържайте електрическия инструмент прекалено дълго на едно място, за да избегнете неравномерни резултати от шлайфането.

1. Повдигнете шлифовъчната плоча (9) от обработваната повърхност, преди да изключите електрическия инструмент.
2. Изчакайте, докато работният инструмент спре, преди да оставите електрическия инструмент.

Шлайфане на тавани (Фиг. 12)

1. За работи в зоната на тавана фиксирайте шлифовъчната глава с помощта на шплинта (15) (включен в обема на доставката), както е показано на Фигура 12.

След употребата

1. Изключете електрическия инструмент според описанието, отделете го от електрозахранването и го оставете да се охлади.
2. Почистете и извършете поддръжка на електрическия инструмент, както е описано по-долу, и след това го съхранявайте грижливо.

9. Почистване, поддръжка и ремонт

⚠ Предупреждение!

Преди всякакви работи по самия електрически инструмент (напр. транспортиране, разполагане, преоборудване, почистване и поддръжка) винаги изваждайте мрежовия щепсел от контакта!

Почистване

a) Поддържайте предпазните приспособления, вентилационните отвори и корпуса на двигателя възможно най-чисти от прах и замърсявания. b) Избърсвайте електрическия инструмент с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане (макс. 3 bar). c) Почиствайте електрическия инструмент веднага след всяка употреба. d) Не използвайте почистващи препарати или разтворители, тъй като те могат да разядат пластмасовите части на уреда. Внимавайте за това, да не може да попадне вода във вътрешността на уреда.

Смяна на проводника за свързване към мрежата

Ако проводникът за свързване към мрежата на този електрически инструмент се повреди, то той трябва да бъде сменен от производителя, от неговата сервизна служба или от подобно квалифицирано лице, за да се избегнат опасности.

Поддръжка

Преди и след всяка употреба проверявайте електрическия инструмент и принадлежностите (напр. работните инструменти) за износване и повреди. При нужда ги подменяйте с нови, както е описано в това ръководство за употреба. При това съблюдавайте техническите изисквания.

Шлифовъчна плоча, ръб с четки

При повреди или силно износване възлагайте на квалифициран специалист смяната на шлифовъчната плоча (9) и на ръба с четки (10) с нови такива от същия тип.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Графитни четки, шлифовъчен кръг, глава на четката, шкурка

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

10. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатването на типовото обозначение върху свързващия кабел е задължително изискване.

Вид на свързването: Y

Ако проводникът за свързване към мрежата на този уред се повреди, той трябва да бъде сменен от производителя, от неговата сервизна служба или от подобно квалифицирано лице, за да се избегнат опасности.

Двигател на променлив ток

• Мрежовото напрежение трябва да бъде 230 V~.
• Удължаващите проводници с дължина до 25 m трябва да имат напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля, посочвайте следните данни:

• Тип ток на двигателя - Данни от типовата табелка на уреда - Данни от типовата табелка на двигателя

⚠ Предупреждение!

Във вътрешността на електрическия инструмент няма части, които могат да бъдат поддържани от потребителя! Никога не отваряйте електрическия инструмент! За допълнителни работи по поддръжка го занасяйте на квалифициран специалист!

11. Съхранение и транспортиране

1. Когато не се използва, съхранявайте електрическия инструмент на сухо, добре проветрявано и недостъпно за деца място, например върху висок шкаф или на заключено място.
2. Съхранявайте електрическия инструмент, ръководството за употреба и евентуалните принадлежности по възможност заедно в оригиналната опаковка. Така цялата информация и всички части винаги ще са ви под ръка.
3. Винаги носете електрическия инструмент за повърхностите за хващане.
4. За да избегнете транспортни щети, опаковайте електрическия инструмент или използвайте оригиналната опаковка.
5. Пазете електрическия инструмент от вибрации и сътресения, особено при транспортиране в превозни средства.

12. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

13. Отстраняване на неизправности

Мнимо неправилно функциониране, неизправности или повреди често се дължат на причини, които могат да бъдат отстранени от самия потребител. Затова, преди да се свържете със специалист, проверете електрическия инструмент с помощта на таблицата по-долу. В повечето случаи така неизправностите могат бързо да се отстранят.

Неизправност Възможна причина Отстраняване
Електрическият инструмент не стартира	Електрозахранването е прекъснато Проверете електрозахранването чрез свързване на друг електрически инструмент
	Дефектен мрежов кабел или щепсел Проверка от електротехник
	Друг електрически дефект на електрическия инструмент	Проверка от електротехник
Електрическият инструмент не достига пълна мощност	Прекалено дълъг удължаващ кабел и/или с прекалено малко сечение	Използвайте удължаващ кабел с допустима дължина и/или сечение
	Електрозахранването (напр. генератор) е с прекалено ниско напрежение	Свържете електрическия инструмент към подходящо електрозахранване
Незадоволителен резултат от работата	Износен работен инструмент Възложете	смяна на работния инструмент
	Износена шлифовъчна плоча Възложете	смяна на шлифовъчната плоча
Образуване на много прах	Износен ръб с четки Сменете ръба с четки
	Прахоизсмукването не е свързано/включено	Свържете / включете прахоизсмукването

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Гаранция RS

Очевидните недостатъци трябва да бъдат докладвани в срок от 8 дни след получаване на стоката, в противен случай купувачът губи всички права по отношение на такива недостатъци. За нашите машини даваме гаранция за срока на законния гаранционен срок от датата на предаване, при условие че с тях се борави правилно, като по този начин безплатно извършваме замяна на всяка част от машината, която през този период стане неизползваема поради грешка в материала или производството. За частите, които не произвеждаме сами, даваме гаранция само в рамките на упражняването на гаранционните права, които получаваме от подизпълнителите. Разходите за монтаж на нови части се поемат от купувача. Правото на замяна и намаление и други искания за обезщетение са изключени.

Гаранция RO
