NÁVOD K OBSLUZE DS920 SCHEPPACH

Bruska na stěny a stropyOriginální návod k obsluze

Vysvětlení symbolů na přístroji

Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje! Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! Noste ochranné brýle! Noste ochranu sluchu! Bude-li se při práci prášit, noste ochranu dýchacích cest! Pracujte vždy oběma rukama! Třída ochrany II Výrobek odpovídá platným evropským směrnicím. Výrobek odpovídá platným srbským směrnicím.www.scheppach.com

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnost- ních pokynů.

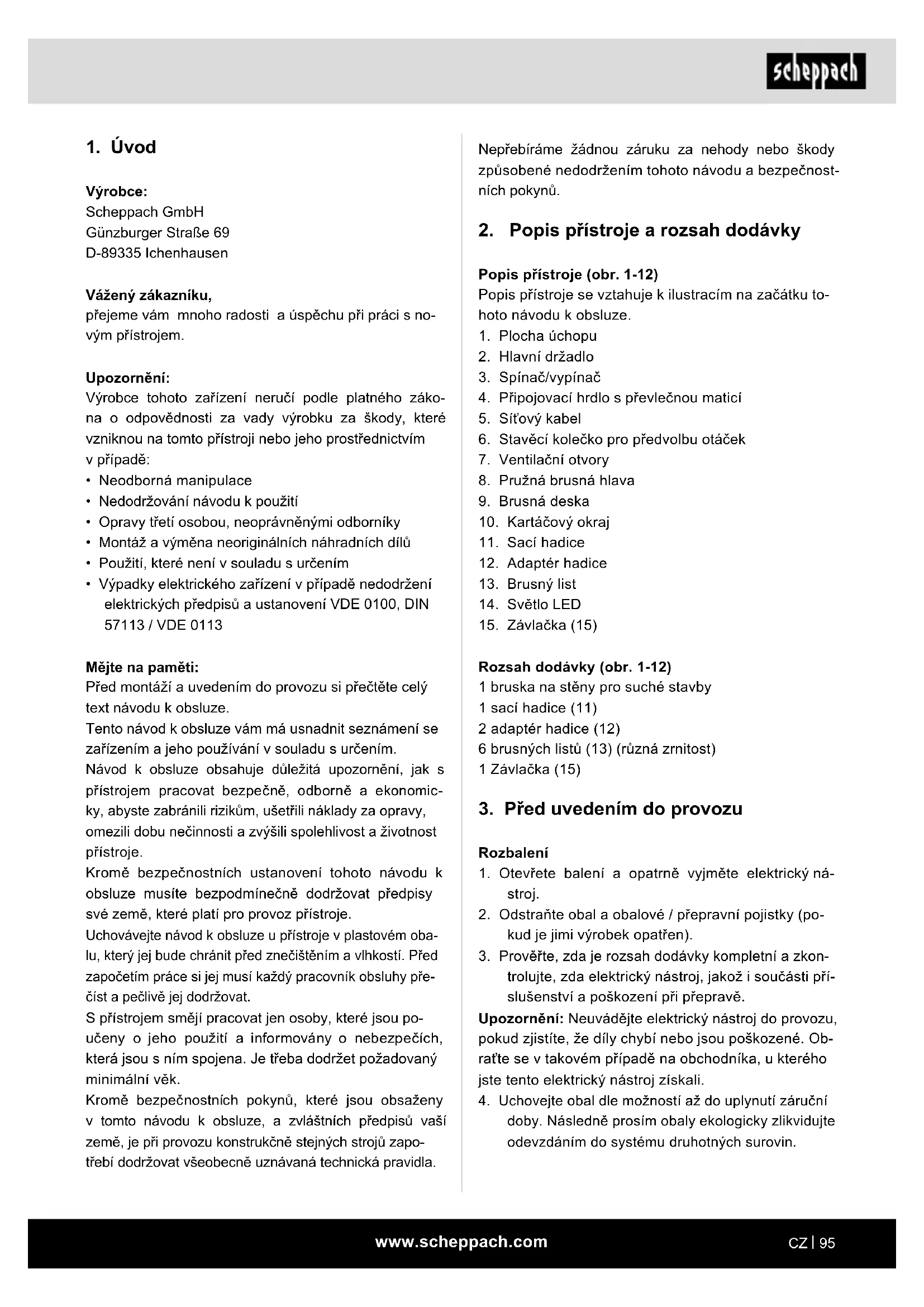

2. Popis přístroje a rozsah dodávky

Popis přístroje (obr. 1-12) Popis přístroje se vztahuje k ilustracím na začátku to- hoto návodu k obsluze.

4. Připojovací hrdlo s převlečnou maticí

6. Stavěcí kolečko pro předvolbu otáček

7. Ventilační otvory

8. Pružná brusná hlava

Rozsah dodávky (obr. 1-12) 1 bruska na stěny pro suché stavby 1 sací hadice (11) 2 adaptér hadice (12) 6 brusných listů (13) (různá zrnitost) 1 Závlačka (15)

3. Před uvedením do provozu

1. Otevřete balení a opatrně vyjměte elektrický ná-

2. Odstraňte obal a obalové / přepravní pojistky (po-

kud je jimi výrobek opatřen).

3. Prověřte, zda je rozsah dodávky kompletní a zkon-

trolujte, zda elektrický nástroj, jakož i součásti pří- slušenství a poškození při přepravě. Upozornění: Neuvádějte elektrický nástroj do provozu, pokud zjistíte, že díly chybí nebo jsou poškozené. Ob- raťte se v takovém případě na obchodníka, u kterého jste tento elektrický nástroj získali.

4. Uchovejte obal dle možností až do uplynutí záruční

doby. Následně prosím obaly ekologicky zlikvidujte odevzdáním do systému druhotných surovin.

Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme vám mnoho radosti a úspěchu při práci s no- vým přístrojem. Upozornění: Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto přístroji nebo jeho prostřednictvím v případě:

• Neodborná manipulace

• Nedodržování návodu k použití

• Opravy třetí osobou, neoprávněnými odborníky

• Montáž a výměna neoriginálních náhradních dílů

• Použití, které není v souladu s určením

• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113 Mějte na paměti: Před montáží a uvedením do provozu si přečtěte celý text návodu k obsluze. Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením. Návod k obsluze obsahuje důležitá upozornění, jak s přístrojem pracovat bezpečně, odborně a ekonomic- ky, abyste zabránili rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost přístroje. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz přístroje. Uchovávejte návod k obsluze u přístroje v plastovém oba- lu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy pře- číst a pečlivě jej dodržovat. S přístrojem smějí pracovat jen osoby, které jsou po- učeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Je třeba dodržet požadovaný minimální věk. Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapo- třebí dodržovat všeobecně uznávaná technická pravidla.www.scheppach.com

b) Nepracujte s tímto elektrickým nástrojem v pro- středí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary. c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elek- trickým nástrojem. Elektrická bezpečnost a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemně- nými elektrickými nástroji nepoužívejte žádné zá- suvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky snižují riziko zasažení elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladnička- mi. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem. c) Elektrické nástroje chraňte před deštěm a vlh- kem. Vniknutí vody do elektrického nástroje zvyšu- je riziko zásahu elektrickým proudem. d) Připojovací vedení nepoužívejte k přenášení a zavěšování elektrického nástroje, nebo k vy- tažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly přístroje. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem. e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní po- užití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasa- žení elektrickým proudem. f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudo- vý chránič. Použití vložky pro proudový chránič zmír- ňuje riziko zasažení elektrickým proudem. Bezpečnost osob a) Při práci s elektrickým nástrojem buďte pozorní a neustále dávejte pozor na to, co děláte a po- stupujte vždy s rozumem. Nepoužívejte elektric- ký nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při po- užívání elektrického nástroje může vést k vážným zraněním. m VAROVÁNÍ Elektrický nástroj a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

4. Použití v souladu s určením

Použití tohoto elektrického nástroje v souladu s určením zahrnujte velkoplošné broušení za sucha suchých stěn budov za účelem přípravy před nátěrem nebo tapeto- váním za použití vhodných brusných listů. Tento elektrický nástroj není vhodný pro zpracování malých ploch, jakož i rohů a hran. Není dále vhodný pro odbroušení tapet a nesmí být používán k broušení za mokra. Elektrický nástroj nesmí být používán jako rozbrušovací pila nebo bruska na hrubo, k leštění nebo s drátěnými kartáči. Tímto elektrickým nástrojem nesmí být zpraco- vávány materiály s obsahem azbestu. Tento elektrický nástroj je určen výhradně pro soukromé použití v domácnosti a smí být používán pouze v soula- du s určením. Jakékoliv jiné použití je v rozporu s urče- ním. Za z toho vzniklé škody nebo zranění všeho druhu odpovídá uživatel a ne výrobce. Respektujte prosím to, že naše přístroje nebyly v souladu s určením konstruovány pro komerční, řemeslné a prů- myslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Bezpečnostní pokyny

m VAROVÁNÍ Přečtěte si všechny bezpečnostní po- kyny a instrukce, ilustrace a technické údaje, který- mi je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/ nebo těžká zranění. Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce. Pojem elektrický nástroj, který je uveden v bezpečnost- ních pokynech, se vztahuje na elektrický nástroj (se síťo- vým kabelem), poháněný proudem ze sítě a na elektrický nástroj poháněný z akumulátoru (bez síťového kabelu). Bezpečnost na pracovišti a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořá- dek nebo nejsou osvětlené, mohou vést k nehodám.www.scheppach.com

d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástro- je představují nebezpečí, jsou-li používány nezku- šenými osobami. e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha ne- hod je špatně udržovaný elektrický nástroj. f) Udržujte řezné nástroje ostré a čisté. Pečlivě udr- žované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést. g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte při- tom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím. h) Rukojeti a úchopné plochy udržujte suché, čis- té a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích. Servis a) Nechte svůj elektrický nástroj opravovat pouze kvalikovaný odborný personál a pouze za po- užití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje. Bezpečnostní pokyny pro všechny aplikace - spo- lečné bezpečnostní pokyny pro broušení, broušení smirkovým papírem, práce s drátěnými kartáči, leš- tění a rozbrušování a) Tento elektrický nástroj se používá jako brus- ka se smirkovým papírem. Dodržujte všechny bezpečnostní pokyny, instrukce, znázornění a údaje, které obdržíte s přístrojem. Pokud ne- budete dodržovat následující instrukce, může do- jít k zásahu elektrickým proudem, požáru a/nebo závažným zraněním. b) Tento elektrický nástroj není vhodný pro brou- šení, práci s drátěnými kartáči, leštění a roz- brušování. Používání způsobem, pro který elekt- rický nástroj není určen, může způsobit nebezpečí a zranění. b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochran- ných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění. c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení prou- dem a/nebo akumulátoru a než jej budete zve- dat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky za- pnutý, může to vést nehodám. d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrou- by. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním. e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou. f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdá- lenosti od pohybujících se dílů. Volný oděv, šper- ky nebo dlouhé vlasy mohou být zachyceny rotují- cími díly. g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem. h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elek- trické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním. Používání elektrického nástroje a zacházení s ním a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bez- pečněji v udávaném rozsahu výkonu. b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven. c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuště- ní elektrického nástroje.www.scheppach.com

i) Dbejte na bezpečnou vzdálenost dalších osob

od vaší pracovní oblasti. Všechny osoby, které vstoupí do pracovní oblasti, musí nosit osobní ochranné pracovní prostředky. Úlomky obrobku nebo zlomené nástavce mohou odlétávat a způso- bit zranění i mimo samotnou pracovní oblast. j) Držte přístroj pouze za izolovaná madla, když provádíte práce, při kterých nástavec přijde do kontaktu se skrytým proudovým vedením nebo s vlastním síťovým kabelem. Kontakt s vedením pod napětím může také přivést napětí do kovo- vých součástí přístroje a způsobit zásah elektric- kým proudem. k) Udržujte síťový kabel v dostatečné vzdálenosti od rotujících nástavců. Ztratíte-li nad přístrojem kontrolu, může dojít k protnutí nebo zachycení síťo- vého kabelu a vaše ruka nebo paže se může dostat do rotujícího nástavce. l) Elektrický nástroj nikdy neodkládejte, než se nástavec zcela zastaví. Rotující nástavec se mů- že dostat do kontaktu s odkládací plochou, čímž můžete nad elektrickým nástrojem ztratit kontrolu. m) Nenechávejte elektrický nástroj v chodu během jeho přenášení. Váš oděv může být náhodným kontaktem zachycen rotujícím nástavcem a násta- vec může vniknout do vašeho těla. n) Čistěte pravidelně ventilační otvory svého elek- trického nástroje. Ventilátor motoru vtahuje prach do skříně a silné nahromadění kovového prachu může způsobit ohrožení elektrickým proudem. o) Nepoužívejte elektrický nástroj v blízkosti hořla- vých materiálů. Jiskry mohou tyto materiály zapálit. p) Nepoužívejte nástavce vyžadující kapalná chla- diva. Použití vody nebo jiných kapalných chladiv může vést k zasažení elektrickým proudem. Bezpečnostní pokyny pro všechny aplikace − zpětný ráz a příslušné bezpečnostní pokyny Zpětný ráz je náhlá reakce v důsledku zaháknutí ne- bo zablokování otáčejícího se nástavce, jako brusného kotouče, brusných talířů, drátěného kartáče atd. Za- háknutí nebo zablokování vede k náhlému zastavení rotujícího nástavce. Tím dojde ke zrychlení nekontrolovaného elektrického nástroje proti směru otáčení nástavce v místě zablo- kování. Pokud se brusný kotouč zahákne nebo zabloku- je např. o obrobek, může se hrana brusného ko- touče, která se zaboří do obrobku, zachytit, a tím brusný kotouč vylomit nebo způsobit zpětný ráz. c) Nepoužívejte příslušenství, které nebylo výrob- cem doporučeno speciálně pro tento elektrický nástroj. Pouhá skutečnost, že můžete příslušen- ství připevnit k elektrickému nástroji, nezaručuje bezpečné použití. d) Přípustný počet otáček používaného nástroje musí být minimálně tak vysoký, jako maximální počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je přípust- né, se může zlomit a vylétnout. e) Vnější průměr a tloušťka nástavce musí odpo- vídat rozměrovým údajům Vašeho elektrického nástroje. Chybně vyměřené nástavce nelze dosta- tečně odstínit nebo zkontrolovat. f) Brusné kotouče, příruby, brusné talíře nebo dal- ší příslušenství musí přesně odpovídat vřetenu brusného kotouče vašeho elektrického nástro- je. Nástavce, které přesně neodpovídají vřetenu brusného kotouče vašeho elektrického nástroje, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. g) Nepoužívejte poškozené nástavce. Před kaž- dým použitím zkontrolujte nástavce jako jsou brusné kotouče, zda na nich nejsou odražení a trhliny, brusné talíře, zda na nich nejsou trhliny, opotřebení nebo silná abraze, drátěné kartáče, zda nejsou uvolněné nebo zlomené dráty. Po- kud dojde k pádu elektrického nástroje nebo nástavce, zkontrolujte, zda nejsou poškozené, nebo použijte nepoškozený nástavec. Po kon- trole a nasazení nástavce zůstaňte vy a další osoby v blízkosti mimo úroveň rotujícího ná- stavce a nechte přístroj jednu minutu běžet na maximální otáčky. Poškozené nástavce se větši- nou v této zkušební době zlomí. h) Noste osobní ochranné pracovní prostřed- ky. Použijte podle konkrétní aplikace ochra- nu obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochran- nou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální roušku, kte- ré vás ochrání před malými částicemi z brou- šení a materiálu. Oči by měly být chráněny před odlétávajícími cizími tělesy, která vznikají při různých způsobech použití. Ochranná mas- ka proti prachu nebo dýchací maska musí lt- rovat prach vznikající během daného použití. Pokud jste dlouhou dobu vystavení vysokému hlu- ku, můžete utrpět ztrátu sluchu.www.scheppach.com

Při broušení určitých materiálů (např. olovnatých barev, některých druhů dřeva a kovu) vzniká škod- livý nebo jedovatý prach. Kontakt nebo vdechnutí tohoto prachu může zna- menat ohrožení obsluhy nebo osob, zdržujících se v blízkosti. Upozornění pro vytváření vibrací a hluku Omezte hlučnost a vibrace na minimum!

1. Používejte pouze bezvadné elektrické nástroje.

2. Pravidelně provádějte údržbu a čištění elektrické-

3. Přizpůsobte svůj styl práce elektrickému nástroji.

4. Nepřetěžujte elektrický nástroj.

5. Případně nechte elektrický nástroj přezkoušet.

6. Elektrický nástroj vypněte, když se nepoužívá.

Zbytková rizika I když obsluhujete tento elektrický nástroj podle předpisů, vždy hrozí zbytková rizika. V souvislosti s typem konstruk- ce a provedením tohoto elektrického nástroje se mohou vyskytnout níže uvedená nebezpečí: a) Pokud se zařízení používá delší dobu nebo není řád- ně ovládáno nebo udržováno, může dojít k poško- zení zdraví způsobenému vibracemi rukou a paží. b) Zranění a věcné škody, způsobené odlétávající- mi nástavci, které jsou neočekávaně vymrštěny z elektrického nástroje z důvodu náhlého poško- zení, opotřebení nebo nesprávné montáže. c) Popáleniny a řezná zranění, pokud nástavce při- jdou do kontaktu přímo po použití a/nebo s nechrá- něnou kůží. m VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za ur- čitých podmínek ovlivňovat aktivní nebo pasivní zdra- votní implantáty. Pro snížení rizika vážných nebo smr- telných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdra- votního implantátu.

Jmenovité napětí 230-240 V~ Jmenovitá frekvence 50 Hz Příkon 710 W Jmenovité otáčky (poměr kruhových rázů) n

Brusný kotouč se pak bude pohybovat směrem k ob- sluhující osobě nebo od ní pryč, v závislosti na směru otáčení kotouče v místě zablokování. Přitom se mohou brusné kotouče i zlomit. Zpětný ráz je důsledkem chybného nebo nesprávného používání elektrického nástroje. Tomu lze zabránit vhodnými preventivními opatřeními, popsanými dále. a) Dobře elektrický nástroj držte a uveďte tělo i ruce do takové polohy, v níž dokážete zachy- tit sílu zpětných rázů. Používejte vždy pří- davnou rukojeť, pokud je k dispozici, abyste při rozběhu měli co možná největší kontrolu nad zpětnými rázy nebo reakčními momenty. Obsluha může pomocí vhodných opatření ovládat síly zpětného rázu a reakční síly. b) Nikdy nepřibližujte ruce k rotujícím nástavcům. Pohyb nástavce může při zpětném rázu zasáhnout vaši ruku. c) Nepřibližujte tělo do oblasti, do které se elekt- rický nástroj pohybuje při zpětném rázu. Zpětný ráz žene elektrický nástroj do protisměru k pohybu brusného kotouče v místě zablokování. d) Pracujte zvláště opatrně v oblasti rohů, ostrých hran atd. Zabraňte odrazu nástavců od obrobku a jejich vzpříčení. Rotující nástavec má u rohů, ostrých hran nebo při odrazu sklon ke vzpříčení. To způsobí ztrátu kontroly nebo zpětný ráz. e) Nepoužívejte řetězové kolo nebo ozubený pi- lový kotouč. Takové nástavce často způsobují zpětný ráz nebo ztrátu kontroly nad elektrickým nástrojem. Bezpečnostní pokyny pro broušení brusným papírem a) Nepoužívejte nadměrné brusné listy, ale řiď- te se údaji výrobce o velikosti brusného listu. Brusné listy, přečnívající přes brusný talíř, mohou způsobit zranění, jakož i zablokování, roztržení brusných listů nebo zpětný ráz. Doplňující bezpečnostní pokyny a) Pro práci připojte na dodaný adaptér odsavač prachu. b) POZOR! Nenechte prach z broušení proniknout do blízkosti otevřeného ohně, prach může být vý- bušný. c) Při broušení, a zejména při broušení nad úrovní hlavy, a při zpracování nebezpečných materiá- lů vždy noste ochranné brýle a protiprašnou masku!www.scheppach.com

- Na konec stroje připevněte přídavnou rukojeť, uprav- te délku a utáhněte matici šroubu na konci stroje. (obr. 4) Brusný papír Výběr

1. Zrnitost papíru je uvedena na jeho hlavní straně.

Čím nižší je uvedené číslo, tím hrubší je zrnitost.

2. Používejte hrubozrnný brusný papír pro hrubé

brusné práce a jemnozrnný papír pro konečné úpravy. Lze doporučit brusný papír s oxidem hli- nitým, karbidem křemíku nebo jinými syntetický- mi brusivy.

3. Pokud máte na výběr brusný papír s různými stupni

zrnitosti, začněte s hrubou zrnitostí a dokončujte s nejjemnější zrnitostí, aby se docílilo dobrého resp. hladkého výsledku broušení. Připevnění a výměna Připevněte brusný papír (13) pomocí mechanismu su- chého zipu na brusnou desku (9).

1. Vyrovnejte brusný papír (13) na brusnou desku (9)

a stejnoměrně přitlačte.

2. Stáhněte brusný papír (13) z brusné desky (9) a vy-

měňte jej za nový/jiný (obr. 5). Odsávání prachu m Varování! Při zpracování např. nátěru s obsahem olova mo- hou vznikat škodlivé/jedovaté plyny. Ty představují nebezpečí jak pro uživatele, tak i pro osoby, nachá- zející se v blízkosti! Používejte proto tento elektrický nástroj pouze se zařízením na odsávání prachu a chraňte navíc sebe i jiné osoby v pracovní oblasti vhodnými osobními ochrannými prostředky! Při práci s tímto elektrickým nástrojem vzniká velké množ- ství prachu. Odsávání prachu je velmi užitečné pro udr- žování vaší pracovní oblasti v čistotě. Odsávací zaříze- ní nebo odsavač prachu mohou být spojeny s odsávací hadicí (11), připojenou na přípojku pro odsávání prachu.

1. Vyrovnejte výčnělek na konci hadice na hadicovém

adaptéru (12) (obr. 3), zasuňte konec dovnitř a za- jistěte ho otáčením doprava (obr. 7).

2. Spojte adaptér odsávání prachu s vhodným zaří-

zením k odsávání prachu, jako např. s odsavačem prachu (obr. 8). Upozornění: Ujistěte se, že je odsavač prachu vhodný pro používání s elektrickým nástrojem. Velikost vřetena M14 Průměr brusného papíru 225 mm Třída ochrany II Hmotnost 3,8 kg Hodnoty hluku Hladina akustického tlaku L

89 dB Kolísavost K 3 dB Vibrace ruka - paže při broušení s brusným listem a

Uvedená hodnota vibrací ruka/paže se zakládá na brou- šení brusným listem. Jiné způsoby použití mohou vést k jiným hodnotám. Hodnoty hluku a vibrací byly stanoveny podle EN 62841-1 a EN 62841-2-3 . Uvedená hodnota vibrací byla měřena normovaným zkušebním postupem a může být použita ke srovnání elektrického nástroje s jiným. Uvedenou hodnotu vibrací lze také použít k prvnímu odhadu při výpadku. m Varování! V závislosti na tom, jakým způsobem elektrický ná- stroj používáte, se mohou skutečné hodnoty vibrací lišit od uvedených! Proveďte opatření na ochranu před zatížením vib- racemi! Zohledněte přitom celý pracovní postup, tedy také dobu, kdy elektrický nástroj pracuje bez zatížení ne- bo je vypnutý! Vhodná opatření zahrnují mimo jiné pravidelnou údržbu a péči o elektrický nástroj a nástrojové ná- stavce, udržování rukou v teple, pravidelné přestáv- ky, jakož i dobré plánování pracovních postupů!

- Sklopte přední a zadní díl k sobě (obr. 2) a dotáhněte šroubovou matici. (obr. 3).www.scheppach.com

Vypnutí: Stiskněte krátce spínač pro zapnutí/vypnutí (3). Upozornění: Nástavec po vypnutí dobíhá. Vyčkejte, než se vložený nástroj zastaví, než odložíte elektric- ký nástroj. Broušení

1. Připevněte vhodný brusný list (13) a zvolte vhod-

2. Držte elektrický nástroj pevně za plochy úchopu (1,

2) a zapněte ho popsaným způsobem.

3. Vyčkejte, než vložený nástroj dosáhne plnou pra-

4. Veďte brusnou desku (9) co nejvíce paralelně se

stěnou a přiložte ji ke zpracovávané ploše nejdříve kartáčovým okrajem (10).

5. Vyviňte mírný tlak na brusnou hlavu (8) pro přilo-

žení vloženého nástroje na zpracovávanou plochu.

6. Pohybujte elektrickým nástrojem po ploše stejno-

měrnými pohyby. Upozornění: Nedržte elektrický nástroj příliš dlouho na jednom místě, aby se zabránilo nestejnoměrnému vý- sledku broušení.

7. Zdvihněte brusnou desku (9) ze zpracovávané plo-

chy, než elektrický nástroj vypnete.

8. Vyčkejte, než se vložený nástroj zastaví, než odlo-

žíte elektrický nástroj. Broušení stropů (obr. 12)

1. Pro práce v oblasti stropu upevněte brusnou hlavu

pomocí závlačky (15) (je součástí rozsahu dodávky), jak ukazuje obrátek 12. Po použití

1. Elektrický nástroj vypněte popsaným způsobem, od-

pojte ho od napájení proudem a nechte vychladnout.

2. Elektrický nástroj vyčistěte a proveďte údržbu

způsobem, popsaným níže, a následně ho pečli- vě uskladněte.

9. Čištění, údržba a opravy

m Varování! Před zahájením veškerých prací na elektrickém ná- stroji sami (např. přeprava, montáž, vybavování, čiš- tění, údržba) vytáhněte síťovou zástrčku ze zásuvky! Čištění a) Udržujte ochranná zařízení, ventilační otvory a plášť motoru pokud možno bez prachu a nečistot. Kartáčový okraj Brusná hlava tohoto elektrického nástroje je lemována kartáčovým okrajem (10). To nabízí dvě výhody: a) Kartáčový okraj (10) přesahuje přes brusnou desku (9) a dosedá na zpracovávanou plochu jako první. Tak je brusná deska nastavena paralelně s pra- covní plochou, než se vložený nástroj dostane do kontaktu se zpracovávanou plochou. Tak se zabrá- ní vzniku srpovitých prohlubní vlivem okraje brus- ného kotouče. b) Kromě toho kartáčový okraj (10) zabraňuje nad- měrné tvorbě prachu. Díky kartáčům se prach, vznikající při broušení, nedostane ven, ale je lik- vidován odsávacím systémem. Před každou prací s tímto elektrickým nástrojem se ujistěte, že je kar- táčový okraj (10) neporušený. Nechte ho vyměnit, pokud zjistíte poškození nebo opotřebení. Přípojka k napájení proudem

1. Zajistěte, aby byl elektrický nástroj vypnutý. Přep-

něte vždy spínač pro zapnutí/vypnutí (3) před při- pojením napájení proudem nejdříve do polohy Vyp.

2. Zapojte síťovou zástrčku do zásuvky, nainstalova-

né v souladu s předpisy, a která odpovídá přísluš- ným požadavkům v souladu s technickými údaji.

3. Váš elektrický nástroj je nyní připraven k provozu.

m POZOR! Před uvedením do provozu výrobek bezpodmíneč- ně kompletně smontujte! Poměr kruhových rázů Před zahájením práce nastavte vhodným způsobem pro použití poměr kruhových rázů. Pro hrubé brusné prá- ce používejte nízký poměr kruhových rázů, pro jemné práce poměr kruhových rázů zvyšte.

1. Poměr kruhových rázů seřizujte otáčením stavěcí-

ho kolečka (6). Otáčejte doprava pro snížení po- měru kruhových rázů (obr. 9).

2. Otáčejte doleva pro zvýšení poměru kruhových rázů

(obr. 10). Zapnutí/vypnutí Zapnutí: Stiskněte spínač pro zapnutí/vypnutí (3) Trvalý provoz: (obr. 11) Zajistěte spínač zapnutí/ vypnutí (3) zajišťovacím kno- íkem (a).www.scheppach.com

Poškozené elektrické přípojné vedení U elektrických přípojných vedení často dochází k po- škození izolace. Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích.

• Místa zlomu kvůli nevhodnému upevnění nebo vede- ní přípojného vedení.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytržení z nástěnné zásuvky.

• Praskliny v důsledku stárnutí izolace. Tyto vadná elektrická přípojná vedení nesmí být po- užívána a kvůli poškození izolace jsou životu ne- bezpečná. Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná ve- dení s označením H05VV-F. Potisk typového označení na přívodním kabelu je po- vinný. Typ připojení Y Pokud dojde k poškození vedení pro připojení na síť to- hoto přístroje, musí být vedení pro zabránění vzniku ne- bezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalikovanou osobou. Motor na střídavý proud

• Napětí v síti musí činit 230 V~.

• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru. Připojení a opravy elektrické výbavy smí provádět pou- ze kvalikovaný elektrikář. Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru m Varování! Uvnitř elektrického nástroje se nenachází díly, na kterých by mohl provádět údržbu uživatel! Nikdy elektrický nástroj neotvírejte! Pro důkladné práce údržby ho předejte kvalikovanému odborníkovi! b) Otřete elektrický nástroj čistou utěrkou nebo ho vy- foukejte nízkým tlakem stlačeného vzduchu (max. 3 bar). c) Čištění elektrického nástroje provádějte přímo po každém použití. d) Nepoužívejte žádné čisticí prostředky nebo rozpou- štědla; mohly by poškodit plastové díly přístroje. Dbejte na to, aby se dovnitř přístroje nemohla do- stat žádná voda. Výměna vedení pro připojení na síť Pokud dojde k poškození vedení pro připojení na síťu to- hoto elektrického nástroje, musí být vedení pro zamezení vzniku nebezpečí vyměněno výrobcem nebo jeho servi- sem nebo podobným způsobem kvalikovanou osobou. Údržba Před a po každém použití elektrického nástroje a dílů příslušenství (např. vloženého nástroje) zkontrolujte, zda nejsou opotřebené nebo poškozené. Vyměňte je případně způsobem, popsaným v tomto návodu k obslu- ze, za nové. Respektujte přitom technické požadavky. Brusná deska, kartáčový okraj Nechte brusnou desku (9) a kartáčový okraj (10) při poškození nebo silném opotřebení vyměnit kvaliko- vaného pracovníka za nové, stejného typu. Servisní informace Je nutno dbát na to, že v případě tohoto výrobku násle- dující díly podléhají opotřebení, které je dáno používá- ním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál. Opotřebitelné díly*: uhlíkové kartáče, brusný talíř, hla- va kartáče, brusný papír

• není nutně zahrnuto v rozsahu dodávky! Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

10. Elektrické připojení

Instalovaný elektromotor je připojen v provo- zuschopném stavu. Přípojka musí odpovídat pří- slušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.www.scheppach.com

- Až tři kusy elektroodpadu od jednoho typu spo- třebiče s délkou hrany maximálně 25 cm lze bez- platně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej ode- vzdat na jiném autorizovaném sběrném místě ve vašem okolí. - Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zá- kaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost konco- vého uživatele zajistit bezplatný sběr elektroodpa- du. Za tímto účelem kontaktujte zákaznický servis výrobce.

• Tato prohlášení se vztahují pouze na přístroje insta- lované a prodávané v zemích Evropské unie a pod- léhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektrood- padu platit jiné předpisy.

11. Skladování a přeprava

1. Pokud elektrický nástroj nepoužíváte, uchovávejte

ho na suchém, dobře větraném místě mimo dosah dětí, např. na vysoké skříni nebo na uzamčeném místě.

2. Uchovávejte elektrický nástroj, návod k obsluze, a

příp. příslušenství podle možnosti společně v origi- nálním obalu. Tak máte stále po ruce všechny in- formace a díly.

3. Elektrický nástroj vždy noste za madla.

4. K zamezení poškození při přepravě elektrický ná-

stroj zabalte nebo použijte originální obal.

5. Chraňte elektrický nástroj před vibracemi a otřesy,

zejména při přepravě ve vozidlech.

12. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způso- bem šetrným k životnímu prostředí. Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG) Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronic- kých zařízení jsou ze zákona povinni je po použití vrátit.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k li- kvidaci!

• Symbol přeškrtnuté popelnice znamená, že se od- padní elektrická a elektronická zařízení nesmí likvi- dovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech: - Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory). - Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je ode- bírat nebo to nabízejí dobrovolně.www.scheppach.com

13. Odstranění závad

Domnělé chybné funkce, poruchy nebo poškození jsou často způsobeny z příčin, které mohou být odstraněny sa- motným uživatelem. Před kontaktováním specialisty proto elektrický nástroj zkontrolujte na základě níže uvedené tabulky. Většinou lze poruchy tímto způsobem snadno odstranit. Porucha Možná příčina Řešení Elektrický nástroj se nespouští Přerušeno napájení proudem Zkontrolujte napájení proudem připojením jiného elektrického nástroje Síťový kabel nebo zástrčka vadné Kontrola elektrikářem Jiná elektrická závada elektrického nástroje Kontrola elektrikářem Elektrický nástroj nepracuje na plný výkon Příliš dlouhý prodlužovací kabel a/nebo s příliš malým průřezem Použijte prodlužovací kabel přípustné délky a/nebo průřezu Napájení proudem (např. generátor) má příliš nízké napětí Elektrický nástroj připojte k vhodnému napájení proudem Chybný pracovní výsledek Vložený nástroj opotřebený Nechte vložený nástroj vyměnit Brusná deska opotřebená Nechte brusnou desku vyměnit Silná prašnost Kartáčový okraj opotřebený Kartáčový okraj vyměňte Odsávání prachu není připojení/zapnuté Odsávání prachu připojte / zapnětewww.scheppach.com

12. Hadicový adaptér

3. Prekontrolujte, či je rozsah dodávky úplný a elek-

2. Používajte brúsny papier s hrubým zrnom na hrubé

2. Elektrické náradie pevne držte za uchopovacie plo-

1. Pri práci v oblasti stropu zaxujte brúsnu hlavu po-

ja ako je opísané dole a následne ho starostlivo uskladnite.

9. Čistenie, údržba a oprava

EU prohlášení o shodě Překlad originálního prohlášení o shodě Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek od-povídá platným směrnicím a normám.Zde popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evrop-ského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních. *Technické podklady k dispozici u: ** Číslo výrobku*** Název výrobku: Bruska na stěny a stropy DS920 , DTS225 Značka****

14. Prohlášení o shodě
