NÁVOD K OBSLUZE GS650 SCHEPPACH

DE	SchärfstationOriginalbetriebsanleitung	4
GB	Sharpening stationTranslation of Original Operating Manual	15
FR	AffûteurTraduction des instructions d'origine	24
IT	Macchina AffilatriceTraduzioni del manuale d'uso originale	33
CZ	OstřičkaPřeklad originálního návodu k obsluze	42
SK	BrúskaPreklad originálu návodu na obsluhu	51
EE	TeritusjaamTôlkimine juhiseid	60

LT	Galandimo stotisVertimas originalios operacinės vadove	68
LV	Asināšanas bloksTulkojums sākotnējā ekspluatācijas rokasgrāmatas	77
HU	ÉlezőgépAz eredeti használati útmutató fordítása	86
PL	Urządzenie do OstrezeniaTlumaczenie oryginalnej instrukcji obsługi	95
ES	Estación de afiladoTraducción de las instrucciones originales de funcionamiento	104
FI	TeroituskoneKäännös alkuperäisestä käyttöohjeesta	113
NL	SlijpstationVertaling van originele handleiding	122

A

1 2 3 4 5 6 7 131415 89101112

10 16

Vysvětlení symbolů na přístroji

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
	Noste ochranné brýle!
	Noste ochranná sluchátka!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Třída ochrany II

Obsah: Strana:

1. Úvod....44
2. Popis stroje....44
3. Použití podle účelu určení....44
4. Obecně bezpečnostně pokyny pro elektrické nářadí......45
5. Další bezpečnostní pokyny ....46
6. Technická data 47
7. Montáž....47
8. Transport....49
9. Údržba....49
10. Uložení 49
11. Elektrická přípojka....49
12. Likvidace a recyklace....50

1. Úvod

Výrobce:

scheppach

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třeti stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu dřevoobráběcích strojů zapotřebí do-držovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

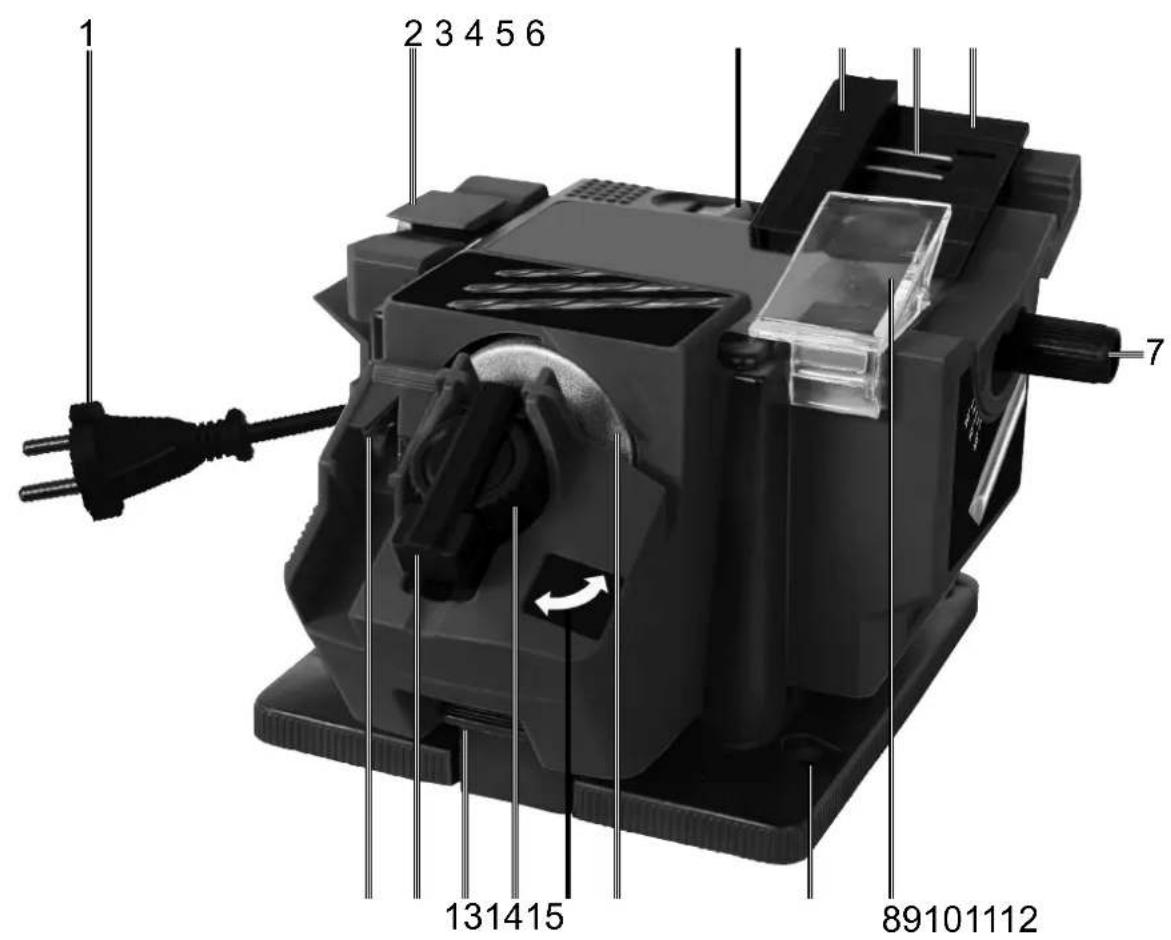

2. Popis stroje (Fig. A)

1. power zástrča
2. ostřicí přípravek na nože a nůžky
3. apínač/vypínač
4. rozpěrka
5. magnetický držák
6. opěra obrobku
7. stavěcí šroub pro nastavení úhlu
8. ochranný kryt
9. montážní otvory k montáži na pracovní stůl

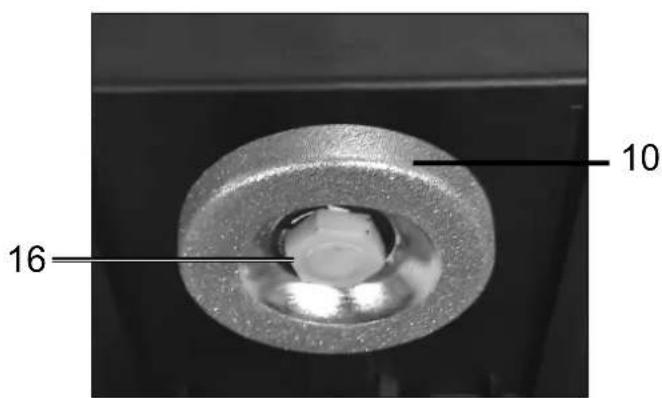

10. brusný kotouč
11. otočné uchycení vrtáku
12. rýhovaná matice k upevnění vrtáku
13. odblokovací páka ostřicích přípravků
14. držák vrtáku
15. seřizovací přípravek
16. matice brusných kotoučů

Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

3. Použití podle účelu určení

Ostřicí stanice je vhodná k ostření nástrojů (např. vrtáků, nožů, nůžek, sekáčů, dlát).

Přístroj není vhodný pro všechny ostatní druhy použití (například broušení s nevhodnými brusnými nástroji (kotouči), broušení s chladící kapalinou či broušení materiálů ohrožujících zdraví, např. azbest).

Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání.

Přístroj je určen pro používání dospělými osobami. Mládež nad 16 let smí přístroj používat pouze pod dohledem.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s určeným účelem nebo nesprávnou obsluhou.

4. Obecně bezpečnostně pokyny pro elektrické nářadí

VAROVANI Přečtěte si všechny bezpečnostni pokyny a instrukce.

Zanedbani při dodržovani bezpečnostních pokynů a instrukci mohou mit za nasledek uder elektrickym proudem, požar a/nebo těžka zraněni.

Všechny bezpečnostni pokyny a instrukce si uložte pro budouci použiti.

V bezpečnostních pokynech použivany pojem „elektricke nařadi“ se vztahuje na elektricke nařadi na-pajene ze sitě (se siťovym kabelem) a na elektricke nařadi pohaněne akumulatorem (bez siťoveho kabelu).

Pracoviště

• Udržujte svou pracovní oblast čistou a uklizenou. Pracovní oblasti, ve kterých je nepořádek a které nejsou osvětlené, mohou vést k nehodám.
• Nepracujte s tímto nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo páry.
• Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad nástrojem.

Elektrická bezpečnost

• Přípojná zástrčka nástroje musí být vhodná pro danou zásuvku. Sítová zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
• Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
• Nástroj chraňte před deštěm a mokrem. Vniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
• Sítový kabel nepoužívejte k prénášení a zavěšení nástroje nebo k vytažení zástrčky ze zásuvky. Udržujte síťový kabel mimo dosah horka, oleje, ostrých hran nebo pohyblivých dílů nástroje. Poškozené nebo zamotané síťové kabely zvyšují riziko zasažení elektrickým proudem.
• Používáte-li elektrický nástroj venku, používejte prodlužovací kabely schválené i pro venkovní použití. Používání vhodného prodlužovacího kabelu schváleného pro venkovní použití zmenšuje riziko zasažení elektrickým proudem.

- Pokud není možno zabránit provozu elektronástroje ve vlhkém prostředí, používejte ochranný spínač pro chybné proudy. Použití ochranného spínače pro chybné proudy zmírňuje riziko zasažení elektrickým proudem. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku elektronástroje.

Bezpečnost osob

• Bud'te soustředění. Při práci s elektrickým nástrojem neustále dávejte pozor na to, co děláte a postupujte s rozvahou. Nepoužívejte nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
• Používejte osobní ochranné prostředky a vždy ochranné brýle. Použití osobních ochranných prostředků jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu podle druhu a použití elektrických nástrojů zmenšuje riziko zranění.
• Zabraňte neúmyslnému uvedení do provozu. Ujistěte se, že elektronástroj je vypnut předtím, než ho připojíte na napájení proudem a/nebo na akumulátor, uchopíte ho nebo budete přenášet. Pokud máte při přenášení prst na spínači nebo máte přístroj připojen k elektrickému napájení, může to vést k úrazům.
• Před zapnutím nástroje odstraňte veškeré seřizovací nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu nástroje, může vést ke zraněním. Nepřeceňujte se. Zajistěte si jistý postoj a udržujte se v rovnováze. Tak můžete nástroj v nečekaných situacích lépe udržet pod kontrolou.
• Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
• Jsou-li namontována zařízení pro odsávání prachu a zachyt, ujistěte se, že jsou správně připojena a správně používána. Používání těchto zařízení zmírňuje ohrožení prachem.

Pečlivé zacházení a používání s elektrickými nástroji

• Nástroj nepřetěžujte. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
• Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí se opravit.

• Vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte akumulátor předtím, než budete provádět nastavení nástroje, měnit díly příslušenství nebo nástroj odkládat. Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

• Přechovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

• O svůj nástroj dobře pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nesvírají, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost nástroje. Poškozené díly nechte před používáním nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
• Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.
• Používejte elektronářadí, příslušenství, vložné nástroje atd. způsobem, který odpovídá tomuto návodu a tak, jak je pro tento speciální typ nástroje předepsáno. Berte při tom ohled na pracovní podmínky a činnost, jež má být provedena. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

Servis

- Nechte elektricke nařadi opravovat pouze kvalifikovanym odbornym personalem a pouze za použiti originalnich nahradnich dilů. Tim je zabezpečeno, že zůstane zachovana bezpečnost elektrickeho nařadi.

5. Další bezpečnostní pokyny

• Připojujte přístroj pouze k zásuvce s jističem proti chybnému proudu (spínač FI), dimenzovaným na chybový proud o hodnotě maximálně 30 mA.
• Chraňte přívodní a prodlužovací kabel před brusným kotoučem a řetězovou pilou. V případě poškození nebo proříznutí ihned odpojte zástrčku ze zásuvky. Nedotýkejte se kabelu dříve, než je odpojen od sítě. Nebezpečí zásahu elektrickým proudem.
• Zástrčku nebo připojovací kabel může v rámci prevence rizik vyměňovat vždy pouze výrobce elektrického přístroje nebo zákaznický servis.
• Zapněte přístroj až poté, kdy je bezpečně namon- tován na pracovní plochu.
• V rámci prevence úrazů či škod používejte pouze příslušenství a přídavná zařízení uvedená v návodu k obsluze nebo doporučovaná či uváděná výrobcem přístroje.
• Používejte pouze brusné nástroje doporučované výrobcem. Nepoužívejte pilové kotouče. Ujistěte se, zda jsou rozměry vhodné pro přístroj.
• Používejte pouze brusné kotouče, jejichž otáčky (vytištěné na kotouči) dosahují alespoň hodnoty uvedené na typovém štítku přístroje.

• Před použitím brusný kotouč vizuálně zkontrolujte. Nepoužívejte poškozené nebo zdeformované brusné kotouče. Opotřebovaný brusný kotouč vyměňte.

• Přístroj nikdy neprovozujte bez chrániče proti jiskrám ani bez ochranných chráničů. Ochranu proti jiskrám pravidelně donastavujte, abyste vyrovnali opotřebení brusného kotouče (odstup maximálně 2 mm).

• Brusný kotouč vyměňte nejpozději v okamžiku, kdy již ochranu proti jiskrám a podložku pod obrobek nelze donastavit na max. 2mm odstup.
• Upozorňujeme, že jiskry vznikající při broušení mohou představovat riziko – například mohou za-sáhnout osoby nebo zapálit hořlavé látky.
• Při broušení, kartáčování a oddělování noste vždy ochranné brýle, ochranné rukavice, ochranu dýchacích cest a ochranu sluchu.
• Do prostoru mezi brusným kotoučem a chráničem proti jiskrám nebo do blízkosti ochranných krytů nikdy nezasahujte prsty. Hrozí nebezpečí zhmoždění.
• Otáčející se součástí přístroje nelze z provozních důvodů zakrýt. Při práci proto postupujte obezřetně a obrobek dobře přidržujte, aby nesklouzl, protože byste se tak mohli dotknout rukama brusného pásu nebo brusného kotouče.
• Obrobek se při broušení zahřívá. Nedotýkejte se opracovaného místa, nechce jej nejdříve ochladit. Hrozí nebezpečí popálení. Používejte chladicí prostředek nebo podobný způsob zchlazení.
• S přístrojem nepracujete, cítíte-li se unaveni nebo jste pod vlivem alkoholu či léků. Práci vždy prokládejte pravidelnými přestávkami.
• Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky v těchto případech:
  – uvolnění zablokovaného brusného nástroje
  – připojovací kabel je poškozený nebo zamotaný
• neobvyklé ruchy

Dodatečné bezpečnostní pokyny pro elektricky poháněné míchačky

• Přístroj nesmí být provozován v prostředí s explozivní atmosférou. Nemíchat žádná rozpouštědla nebo látky obsahující rozpouštědla s teplotou vzplanutí pod 21°C.
• Nepokládejte žádné kabely okolo jakýchkoliv částí těla.
• Používat pouze prodlužovací kabel schválený pro tuto pracovní oblast.
• Přístroj nechat rozběhnout a doběhnout pouze v míchací nádobě. Postarat se o bezpečné postavení míchací nádoby.
• Při míchání nesahat rukama nebo jakýmikoliv předměty do míchací nádoby.
• Při práci s míchacím strojem se doporučuje nosit pracovní rukavice a ochranné brýle.
• Je předepsáno nošení těsně přiléhajícího oděvu.
• Počítejte s reakčním točivým momentem.

Zbytková rizika

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

• Poškození plic, pokud se nenosi žádná vhodná ochranná maska proti prachu.
• Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
• Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

6. Technická data

Jmenovité vstupní Napětí 230V\~ 50Hz

Příkon	65W (S3 15%)*
Jmenovité otačky naprázd-no n_o	6700 min ^-1
Třída ochrany	II
Druh krytí	IP20
Hmotnost	1,5 kg
Úhlový rozsah broušení	20° - 40°
Ostřicí výkon, průměr vrtání	3 - 13mm
Ostřicí výkon, šířka nožů	6 - 51mm
Brusný kotouč:
Vnější průměr	max. 48mm
Vnitřní průměr otvoru	10mm

* Druh provozu S3 - 15% - 10 min: S3 = přerušovaný chod bez vlivu rozběhu. Toto znamená, že v rozmezí 10 minut činí max. doba provozu 15% (1,5 min).

Hluk

Hluk této pily byl změřen podle normy EN 61029.

Hladina akustického tlaku L_pA	74 dB(A)
Nejistota K_pA	3 dB
Hladina akustického výkonu L_WA	87 dB(A)
Nejistota K_pA	3 dB

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 61029.

7. Montáž

⚠ Pozor! Nebezpečí poranění!

• Dbejte na to, abyste měli dostatek místa pro práci a neohrozili ostatní osoby.
• Před uvedením do provozu musí být řádně namontovány všechny kryty a ochranná zařízení.
• Než začnete přístroj nastavovat, vytáhněte síťový kabel ze zásuvky.

Postavení

Ostřicí stanici postavte na pevný podklad a zařízení zafixujte. V ideálním případě přišroubujte vrtačku k podkladu. K tomu využijte montážních otvorů pro montáž na pracovní stůl (9) ve spodní desce. Montážní šrouby a matice nejsou součástí dodávky.

Montáž ostřicí stanice

1. Zvolte některý ze tří ostřicích přípravku.

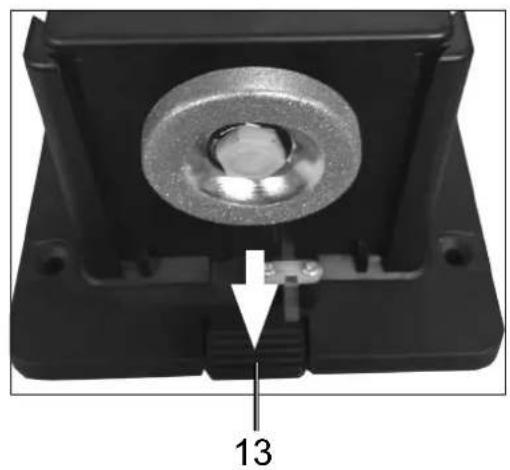

2. Chcete-li ostřicí stanici odebrat z pracovní polohy, je nutné stisknout blokovací páku ostřicích připravkn (13) směrem dolů.
3. Ostřicí stanici vytáhněte po vodicích lištách na- horu.
4. V úložných polohách vpravo a vlevo nejsou ostřicí přípravky zafixovány a lze je snadno vytáhnout nahoru z vodicích lišt.
5. Chcete-li zvolený ostřicí přípravek zafixovat v pracovní poloze, zasuňte takový přípravek shora do vodicích lišt. Zatlačte ostřicí přípravek dolů, až se zacvaknutím zapadne.

Ostřicí nástroje představují zároveň také bezpečnostní zařízení. Zařízení nikdy nepoužívejte bez ostřicího přípravku. Hrozí nebezpečí poranění.

Obsluha

⚠ Pozor! Nebezpečí poranění!

• Pred jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zásuvky.
• Používejte pouze výrobcem doporučené brusné kotouče a příslušenství. Použití jiných nástrojů a jiného příslušenství pro vás může znamenat nebezpečí úrazu.
• Nikdy nepoužívejte přístroj bez obličejového ochranného štítu.
• Přístroj zapněte až tehdy, když je bezpečně na- montován na pracovní ploše.

I při práci s krytem proti jiskrám noste vždy ochranné brýle, abyste předešli zranění očí.

Je-li přístroj v provozu, nedotýkejte se rukama brusného kotouče ani brusného pásu. Hrozí nebezpečí poranění.

Zapnutí a vypnutí

Dbejte na to, aby síťové napětí souhlasilo s údaji typového štítku přístroje.

Připojte přístroj na síťové napětí.

1. Pro zapnutí zatlačte zapínač „I“ (zelený), přístroj se zapne (3).
2. Pro vypnutí zatlačte vypínač „0“ (červený), přístroj se vypne (3).

Po zapnutí vyčkejte, než přístroj dosáhne maximálních otáček. Teprve poté začněte s broušením.

⚠ Kotouč běží dále i poté, co byl přístroj vypnut. Existuje nebezpečí poranění.

Zkušební chod:

Před první prací a po každé výměně brousícího ko-touče provedte zkušební chod po dobu minimálně 60 sekund bez zátěže. Přístroj okamžitě vypněte, když kotouč běží nepravidelně, pokud se vyskytují značné vibrace nebo jsou slyšet neobvyklé zvuky.

Ostření vrtáků (Fig. B)

Lze ostřit vrtáky o průměru 3-13 mm.

1. Namontujte zvolený ostřicí přípravek (viz montáž ostřicího přípravku).
2. Vyjměte držák vrtáku (14) z ostřicího přípravku.
3. Nasad'te vrták do držáku vrtáku (14).
4. Nasad'te držák vrtáku (14) do seřizovacího přípravku (15).
5. Posuňte vrták dopředu do drážky tvaru v až ke kovovému dorazu. Břit vrtáku přitom musí doléhat na kovové plochy.

6. Zafixujte vrták rýhovanou maticí k upevnění držáku (12).

7. Sejměte držák vrtáku (14) a zasuňte jej do otočného uchycení vrtáku (11).

8. Zkontrolujte orientaci vrtáku. Břity vrtáku se musí dotýkat brusného kotouče (10).

9. Zapněte zařízení a vrták nabruste.

10. Zařízení vypněte a počkejte, až se brusný kotouč (10) úplně zastaví.

11. Sejměte držák vrtáku (14), otočte jej o 180° a znovu jej zasuňte do otočného uchycení vrtáku (11). Opačnou stranu břitu vrtáku tak můžete nabrousit se stejným nastavením.

12. Zapněte zařízení a vrták nabruste.

13. Zařízení vypněte a počkejte, až se brusný kotouč (10) úplně zastaví.

Ostření sekáčů a dlát (Fig. C)

1. Namontujte zvolený ostřicí přípravek (viz montáž ostřicího přípravku).
2. Ostří položte na opěru obrobku (6) tak, aby broušený konec doléhal k obrubě opěry obrobku (6). Magnetický držák (5) přidržuje ostří v dané poloze.
3. U malých sekáčů používejte rozpěrku (4).
4. Úhel zvolte podle stávajícího úhlu fasety (úhel zkosené hrany).
5. Uvolněte stavěcí šroub nastavení úhlu (7) a otočte opěru obrobku (6) do příslušné polohy.
6. Opětovně zafixujte stavěcí šroub opěry obrobku (7).
7. Zapněte zařízení a posunujte opěrou obrobku (6) rovnoměrně směrem sem a tam k brusnému kotouči (10).
8. Během broušení vyvíjejte neustále mírný tlak a posunujte ostří pomalu k brusnému kotouči (10).
9. Postup broušení opakujte, dokud nebudou odstraněny veškeré nerovnoměrnosti.
10. Zařízení vypněte a počkejte, až se brusný kotouč (10) úplně zastaví.

Ostření nožů (Fig. D)

1. Namontujte zvolený ostřicí přípravek (viz montáž ostřicího přípravku).
2. Ostří nože zcela zasuňte do výřezu na nože.
3. Ostří vedte pod mírným tlakem k brusnému kotouči (10) a nůž rovnoměrně a pomalu táhněte směrem k sobě.
4. Otočte nůž a zasuňte ostří nože do protilehlého výřezu na nože.
5. Brousicí postup zopakujte také u této strany ostří.
6. Broušení provádějte oboustranně, až bude ostří bez otřepů a ostré.
7. Zařízení vypněte a počkejte, až se brusný kotouč (10) úplně zastaví.

Zařízení není určeno k broušení nožů s vlnitým ostřím.

Ostření nůžek (Fig. E)

1. Namontujte zvolený ostřicí přípravek (viz montáž ostřicího přípravku).
2. Nůžky zcela otevřete.
3. Jednu z čepelí nůžek zasuňte do drážky na nůžky.
4. Čepel vedte pod mírným tlakem od šroubu až po špičku k brusnému kotouči (10).
5. Vyjměte nůžky z ostřicí stanice a otočte je k nabroušení druhé čepele.
6. Druhou čepel nůžek zasuňte do drážky na nůžky.
7. Čepel vedte pod mírným tlakem od šroubu až po špičku k brusnému kotouči (10).

8. Broušení provádějte oboustranně, až budou ostří bez otřepů a ostrá.

9. Zařízení vypněte a počkejte, až se brusný kotouč (10) úplně zastaví.

Zařízení není určeno k broušení nůžek s vlnitým ostřím. Zařízení není určeno k broušení entlovacích nůžek.

Výměna brusného kotouče Upozornění k výměně:

• Přístroj nikdy neprovozujte bez ochranných zařízení.
• Přesvědčte se, zda jsou rozměry brusného kotouče vhodné pro přístroj.
• Nepoužívejte samostatné redukční zdířky ani adaptéry pro přizpůsobení brusných kotoučů s větším otvorem.
• Nepoužívejte pilové kotouče.
• Po výměně brusného kotouče přístroj opět kompletně smontujte.

Vypněte přístroj a vytáhněte sítovou zástrčku ze zásuvky. Nechte přístroj vychladnout.

Při povolování a utahování matice brusného kotouče (16), se osa musí uchytit kleštěmi nebo brusný kotouč (10) rukou.

1. Uvolněte matici brusných kotoučů (16) otáčením směrem doprava (levý závit).
2. Sejměte brusný kotouč (10).
3. Nasadte nový brusný kotouč (10). Našroubujte matici brusných kotoučů (16) otáčením směrem doleva (levý závit).
4. Zkušební chod: Před první prací a po každé výměně brousícího kotouče provedte zkušební chod po dobu minimálně 60 sekund bez zátěže. Přístroj okamžitě vypněte, když kotouč běží nepravidelně, pokud se vyskytují značné vibrace nebo jsou slyšet neobvyklé zvuky.

8. Transport

1. Před každou přepravou elektrický nástroj vypněte a odpojte ho od elektrické sítě.
2. Elektrický nástroj chraňte před nárazy, otřesy a silnými vibracemi, a to např. při přepravě ve vozidlech.
3. Nikdy nepoužívejte ochranná zařízení k manipulaci nebo transportu.

9. Údržba

⚠ Upozornění! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: brusivo, Uhlíkové kartáče, disk honování, rohové Guides, klínový řemen

* není nutně obsaženo v rozsahu dodávky!

10. Uložení

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

11. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat sít'ová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.

• Protržení v důsledku stárnutí izolace.
  Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.
  Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.
  Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H 07 RN.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 230 V\~
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:
- Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru

12. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku-lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do-mácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobné-ho výrobku nebo odevzdáním v autorizovaném sběr-ném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenci-álně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsa-žené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů.

Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Kromě bezpečnostních předpisů uvedených v tomto návodu a speciálních předpisů platných ve vaší zemi je rovněž nutné dodržovat obecně platná technická pravidla pro použití identický strojů.

4. Všeobecne bezpečnostne predpisy pre elektricke nastroje

Elektrická bezpečnost'

- Ak sa nedá vyhnút prevádzke elektrického náradia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného spínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom. Vždy skontrolujte, či sieťové napätie zodpovedá napätiu na výrobnom štítku elektrického náradia.

Osobná bezpečnost'

5. Všeobecné bezpečnostné pokyny

Menovité vstupné napätie 230V\~ 50Hz

Príkon 65W (S3 15%)*
Menovité otáčky naprázdno n_0	6700 min-1
Ochranná trieda	II
Typ ochrany	IP20
Váha	1,5 kg
Rozsah uhla brúsenia	20° - 40°
Rozsah brúsenia priemeru vrtáka	3 - 13mm
Rozsah brúsenia šírky noža	6 - 51mm
Brúsny kotúč:
Vonkajší priemer	max. 48mm
Priemer otvoru	10mm

Hladina akustického tlaku L_pA	74 dB(A)
Nepresnost' K_pA	3 dB
Hladina akustického výkonu L_WA	87 dB(A)
Nepresnost' K_pA	3 dB

Noste ochranu sluchu.

Ostrenie vrtákov (Fig. B)

Je možné ostrit' vrtáky s priemerom 3-13 mm.

1. Upevnite zvolený ostriaci prípravok (vid Montáž ostriacich prípravkov).
2. Vyberte držiak vrtáka (14) z ostriaceho prípravku.
3. Vložte vrták do držiaka (14).
4. Vložte držiak vrtáka (14) do nastavovacieho prípravku (15).
5. Posuňte vrták dopredu do V-drážky až po kovový doraz. Rezné hrany vrtáka musia pritom ležať na kovových plochách.
6. Upevnite vrták s ryhovanou maticou k upnutiu vrtáka (12).
7. Vyberte držiak vrtáka (14) a vložte ho do otočného upínadla vrtáka (11).
8. Skontrolujte uloženie vrtáka. Rezné hrany vrtáka sa musia dotýkat' brúsneho kotúča (10).
9. Zapnite zariadenie a brúste vrták.
10. Zariadenie vypnite a počkajte až sa zastaví brúsny kotúč (10).
11. Vyberte držiak vrtáka (14) a opăt' ho vložte otočený o 180° do otočného upínadla vrtáka (11). Tak môžete s rovnakým nastavením brúsít' protilahlé rezné hrany vrtáka.
12. Zapnite zariadenie a brúste vrták.
13. Zariadenie vypnite a počkajte až sa zastaví brúsny kotúč (10).

Ostrenie sekáčov a dlát (Fig. C)

⚠ Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite siet'ovú zástrčku!

Všeobecné údržbové opatrenia

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

10. Skladovanie

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začinající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli . Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Garantía ES

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonně záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
