| Tipo de produto | Lixadeira para drywall |
| Marca | Scheppach |
| Modelo | DS920 |
| Categoria | Lixadeira |
| Tensão nominal | 230-240 V~ |
| Frequência | 50 Hz |
| Potência absorvida | 710 W |
| Velocidade de rotação (em vazio) | 800 - 1.800 rpm |
| Diâmetro do prato | 225 mm |
| Fixação abrasiva | Velcro (auto-aderente) |
| Classe de proteção | II (isolamento duplo) |
| Peso | 3,8 kg |
| Nível de pressão sonora (LpA) | 78 dB |
| Nível de potência sonora (LWA) | 89 dB |
| Incerteza sonora | 3 dB |
| Vibrações mão-braço (lixamento) | 2,28 m/s² (incerteza 1,5 m/s²) |
| Conexão de aspiração | Adaptador para aspirador (incluído) |
| Regime variável | Sim, através de um botão rotativo |
| Função de funcionamento contínuo | Sim, com travamento |
| Punho adicional | Sim, ajustável em comprimento |
| Ponteira de escova | Sim, para guia e redução de poeira |
| Acessórios incluídos | 1 mangueira de aspiração, 2 adaptadores, 6 folhas abrasivas, 1 pino |
| Utilização prevista | Lixamento de grandes superfícies de drywall (preparação para pintura/papel de parede) |
| Manutenção | Limpeza regular, substituição das peças de desgaste (escovas, prato, escova, abrasivo) |
| Reparação | Por especialista qualificado, peças originais recomendadas |
Perguntas frequentes - DS920 SCHEPPACH
Perguntas dos utilizadores sobre DS920 SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lixadeira em formato PDF gratuitamente! Encontre o seu manual DS920 - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DS920 da marca SCHEPPACH.
MANUAL DE UTILIZADOR DS920 SCHEPPACH

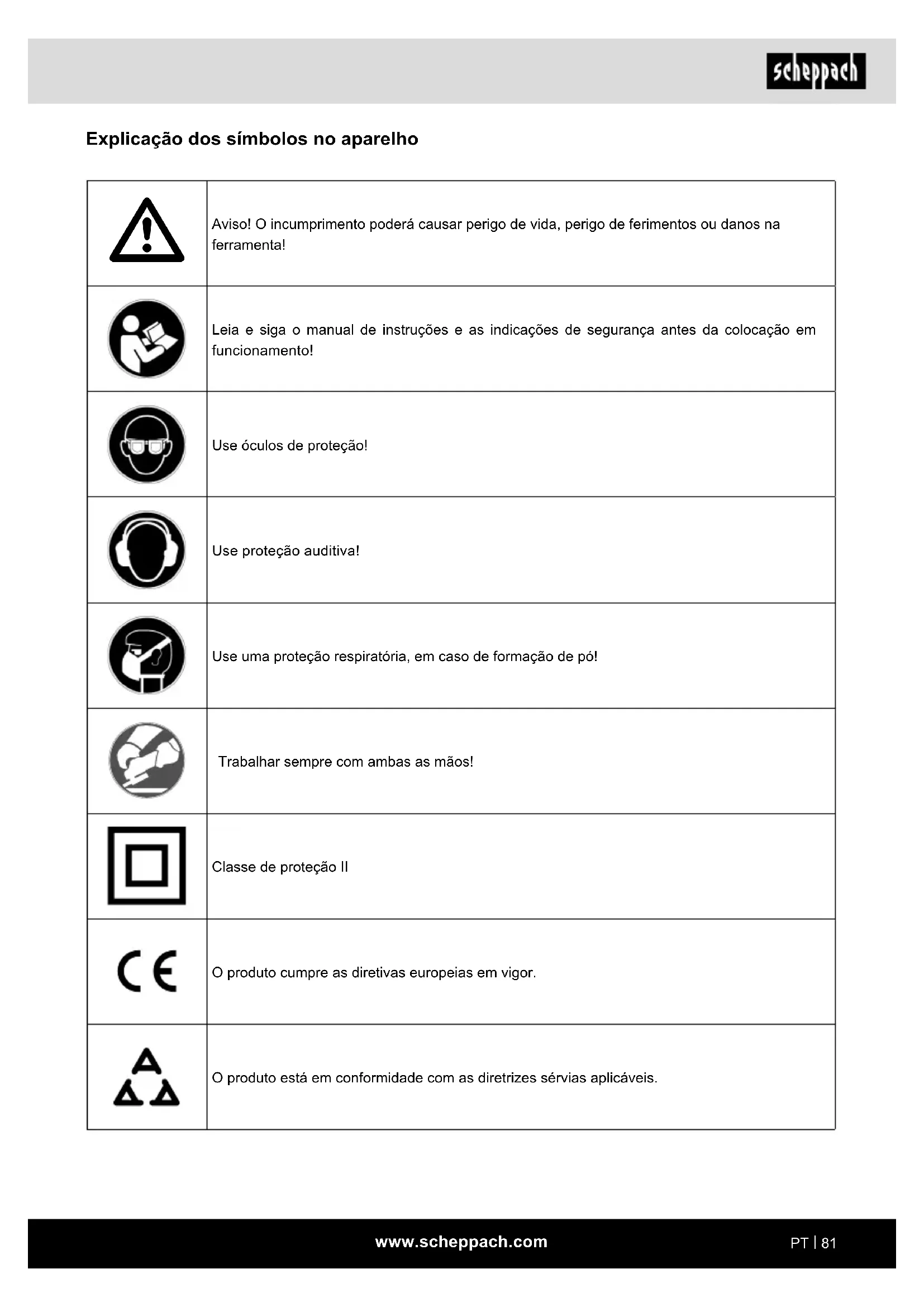

Explicação dos símbolos no aparelho
 | Aviso! O incumprimento poderá causar perigo de vida, perigo de ferimentos ou danos na ferramenta! |
 | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
 | Use óculos de proteção! |
 | Use proteção auditiva! |
 | Use uma proteção respiratória, em caso de formação de pó! |
 | Trabalhar sempre com ambas as mãos! |
 | Classe de proteção II |
 | O produto cumpre as diretivas europeias em vigor. |
 | O produto está em conformidade com as diretrizes sérvias aplicáveis. |
Conteúdo:
Página:
- Introdução....83
- Descrição do aparelho e âmbito de fornecimento 83
- Antes da colocação em funcionamento....83
- Utilização correta....84
- Indicações de segurança 84
- Dados técnicos 88
- Instalação 88
- Operação 89
- Limpeza, manutenção e reparação....90
- Ligação elétrica 90
- Armazenamento e transporte....91
- Eliminação e reciclagem....91
- Resolução de problemas....92
- Declaração de conformidade 306
1. Introdução
Fabricante:
Scheppach GmbH
D-89335 Ichenhausen, Alemanha
Estimado cliente,
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
• Manuseio incorreto
- Incumprimento das instruções de operação
- Reparações efetuadas por técnicos terceiros não autorizados
- Incorporação e substituição de peças sobresselentes que não sejam de origem
- Utilização incorreta
- Falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113/VDE 0113
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia o texto completo do manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.
O manual de instruções contém indicações importantes sobre como trabalhar com o aparelho de modo seguro, correto e econômico e como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto ao aparelho.
O manual deve ser lido e seguido com cuidado por todo e qualquer pessoal operador antes do início dos trabalhos.
Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.
2. Descrição do aparelho e âmbito de fornecimento
Descrição do aparelho (Fig. 1-12)
A descrição do aparelho refere-se às ilustrações no início deste manual de instruções.
- Superfície para segurar
- Manípulo principal
- Interruptor de ligar/desligar
- Peça de conexão com porca de caixa
- Cabo de rede
- Roda de ajuste para a pré-seleção da velocidade
- Aberturas de ventilação
- Cabeça de retificação flexível
- Placa abrasiva
- Borda de escovas
- Mangueira de aspiração
- Adaptador de mangueira
- Folha abrasiva
- Luz LED
- Contrapino (15)
Âmbito de fornecimento (Fig. 1-12)
1 retificador de paredes a seco
1 mangueira de aspiração (11)
2 adaptadores de mangueira (12)
6 folhas abrasivas (13) (diferentes granulações)
1 contrapino (15)
3. Antes da colocação em funcionamento
Desembalar
- Abra a embalagem e retire cuidadosamente a ferramenta elétrica.
- Remova o material de embalagem e as fixações de embalagem/transporte (se presentes).
- Verifique a integridade do âmbito de fornecimento e verifique a ferramenta elétrica e os acessórios quanto a danos de transporte.
Nota: não coloque a ferramenta elétrica em funcionamento se determinar que peças estão em falta ou danificadas. Nesse caso, entre em contacto com o revendedor ao qual comprou esta ferramenta elétrica.
- Guarde a embalagem até ao fim do período de garantia, se possível. Elimine a embalagem de modo ecológico, entregando-a a um centro de reciclagem.
AVISO
A ferramenta elétrica e o material de embalamento não são brinquedos! As crianças não devem brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!
4. Utilização correta
A utilização devida desta ferramenta elétrica inclui a abrasão a seco em grande escala de placas de reboco para preparação para pintura ou papel de parede, usando folhas abrasivas adequadas.
Esta ferramenta elétrica não é adequada para trabalhos em pequenas superfícies, cantos e arestas. Também não é adequada para lixar papel de parede e não deve ser usada para lixar em superfície molhada.
A ferramenta elétrica não deve ser usada como lixadeira de corte ou desbaste, polidor ou com escovas de arame. Os materiais que contêm amianto não devem ser processados com esta ferramenta elétrica.
Esta ferramenta elétrica destina-se exclusivamente à utilização privada em ambientes domésticos e só pode ser utilizada de acordo com a sua finalidade. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade do utilizador e não do fabricante.
Tenha em atenção que, de acordo com a finalidade, os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
5. Indicações de segurança
△ AVISO Leia todas as indicações de segurança e instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica.
O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para uso futuro.
O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de rede) e a ferramentas elétricas alimentadas por bateria (sem cabo de rede).
Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da ferramenta elétrica.
Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.
b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.
c) Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.
d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças do aparelho móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.
f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.
Segurança das pessoas
a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves.
b) Utilize sempre equipamento de proteção individual e óculos de proteção. A utilização de equipamento de proteção individual, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.
c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.
e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.
g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de uma aspiração de pó pode reduzir riscos devido a pó.
h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.
Utilização e manuseio da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.
b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
e) Realize a manutenção das ferramentas elétricas e das ferramentas de colocação com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar peças danificadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.
f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.
g) Utilize ferramentas elétricas, acessórios, ferramentas de colocação, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.
h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies para segurar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.
Assistência
a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.
Indicações de segurança para todas as aplicações - Indicações de segurança comuns para rebarbar, lixar com papel de areia, trabalhar com escovas de arame, polir e cortar
a) Esta ferramenta elétrica deve ser utilizada como uma lixadora de papel de areia. Observe todas as indicações de segurança, instruções, ilustrações e dados que recebe com o aparelho. Se não cumprir as instruções abaixo, podem ocorrer choques elétricos, incêndios e/ou ferimentos graves.
b) Esta ferramenta elétrica não é adequada para retificação, trabalhos com escovas de arame, polimentos ou cortes. As utilizações não previstas para a ferramenta elétrica podem causar perigos e ferimentos.
c) Não use acessórios que não tenham sido especificamente destinados e recomendados pelo fabricante para esta ferramenta elétrica. Poder anexar os acessórios à sua ferramenta elétrica não garante uma utilização segura.
d) A velocidade permitida da ferramenta de colocação deve ser, pelo menos, tão elevada como a velocidade máxima especificada na ferramenta elétrica. Os acessórios que girem mais rápido do que o permitido poderão partir-se e ser projetados.
e) O diâmetro exterior e a espessura da ferramenta de colocação têm de corresponder às dimensões da sua ferramenta elétrica. As ferramentas de inserção mal medidas não podem ser adequadamente protegidas ou controladas.
f) Os discos abrasivos, flanges, discos de lixar ou outros acessórios devem caber exatamente no fuso de moagem da sua ferramenta elétrica. As ferramentas de inserção que não encaixam perfeitamente no fuso de moagem da ferramenta elétrica giram de forma desigual, vibram muito e podem causar a perda do controlo.
g) Não use ferramentas de colocação danificadas. Antes de cada utilização, controle as ferramentas de inserção, como discos abrasivos, quanto a lascamentos e fissuras, os discos de lixar quanto a fissuras, desgaste ou deterioração excessiva, as escovas de arame quanto a arames soltos ou partidos.
Se a ferramenta elétrica ou a ferramenta de inserção cair, verifique se está danificada ou use uma ferramenta de inserção não danificada. Quando tiver verificado e implementado a ferramenta de inserção, mantenha-se a sie às pessoas próximas fora do plano da ferramenta de inserção rotativa e deixe-a funcionar a à rotação máxima durante um minuto. As ferramentas de inserção danificadas geralmente partem durante este período de teste.
h) Use equipamento de proteção individual. Dependendo da aplicação, utilize proteção facial completa, proteção para os olhos ou óculos de proteção. Se apropriado, use uma máscara antipoeira, proteção auditiva, luvas de proteção ou um avental especial, para se resguardar de pequenas partículas de abrasivos e materiais. Os olhos devem estar protegidos de corpos estranhos projetados, gerados por várias aplicações. As máscaras de proteção antipoeira ou máscaras respiratórias devem filtrar a poeira gerada pela aplicação. Se estiver exposto a um elevado grau de ruído por um longo período de tempo, poderá sofrer uma perda auditiva.
i) Mantenha as outras pessoas a uma distância segura da sua área de trabalho. Qualquer pessoa que entre na área de trabalho deve usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas de inserção partidas podem ser projetados e causar ferimentos, mesmo fora da área de trabalho direta.
j) Ao executar trabalhos nos quais a ferramenta de colocação possa tocar em cabos elétricos escondidos ou no próprio cabo de rede, segure o aparelho apenas nas superfícies para seguirar isoladas. O contacto com um cabo condutor de tensão pode colocar igualmente as peças metálicas do aparelho sob tensão e causar um choque elétrico.
k) Mantenha o cabo de rede afastado das ferramentas de colocação rotativas. Se perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a sua mão ou braço pode embater na ferramenta de inserção rotativa.
I) Nunca pouse a ferramenta elétrica antes de a ferramenta de colocação estar completamente imobilizada. A ferramenta de inserção rotativa pode entrar em contato com a área de trabalho, o que pode fazer com que perca o controlo da ferramenta elétrica.
m) Não permita que a ferramenta elétrica trabalhe durante o transporte. A sua roupa pode ser colhida por contato acidental com a ferramenta de inserção rotativa e a ferramenta pode rodar no seu corpo.
n) Limpe regularmente as ranhuras de ventilação da sua ferramenta elétrica. O ventilador do motor puxa a poeira para dentro da caixa e uma forte acumulação de pó metálico pode causar perigos elétricos.
o) Não utilize a ferramenta elétrica na proximidade de materiais inflamáveis. As faíscas podem inflamar esses materiais.
p) Não utilize ferramentas de colocação que re-
queiram agente de refrigeração. A utilização de
água ou outros agentes de refrigeração poderá
causar choques elétricos.
Indicações de segurança para todas as aplicações - ricochete e indicações de segurança correspondentes
O ricochete é a reação súbita devido a uma ferramenta de colocação em rotação engatada ou bloqueada, como um disco abrasivo, disco de lixar, escova de arame, etc.
O engate ou bloqueio resultam numa paragem abrupta da ferramenta de colocação em rotacão.
Dessa maneira, uma ferramenta elétrica descontrolada é acelerada na direção de rotação contrária à da ferramenta de colocação no ponto de bloqueio.
Se, por exemplo, um disco abrasivo estiver engatado ou bloqueado na peça de trabalho, a borda do disco abrasivo que entra na peça de trabalho pode travar e assim quebrar o disco abrasivo ou causar um ricochete. O disco abrasivo move-se, em seguida, na direção de ou para longe do operador, dependendo da direção de rotação do disco no ponto de bloqueio. Assim, os discos abrasivos podem também quebrar.
O ricochete é o resultado do uso incorreto ou erróneo da ferramenta elétrica.
Ele pode ser evitado mediante precauções adequadas, conforme descrito abaixo.
a) Mantenha a ferramenta elétrica segura com firmeza e coloque o seu corpo e os seus braços numa posição em que possa absorver as forças de ricochete. Utilize sempre o manipulo adicional, se disponível, para ter o maior controlo possível sobre as forças de ricochete ou momentos de reação durante a inicialização.
O operador pode evitar o ricochete e as forças de reação, mediante precauções adequadas.
b) Nunca coloque a sua mão perto de ferramentas de colocação em rotação. A ferramenta de inserção pode mover-se na sua mão em caso de um ricochete.
c) Evite usar o seu corpo para mover a área onde a ferramenta elétrica se move em caso de um ricochete. O ricochete conduz a ferramenta elétrica na direção oposta ao movimento do disco abrasivo no ponto de bloqueio.
d) Trabalhe de forma particularmente cuidadosa na área de cantos, arestas afiadas, etc. Impeça que a ferramenta de inserção salte da peça de trabalho e encrave. A ferramenta de inserção rotativa tende a encravar em cantos, bordas afiadas ou quando faz o ricochete. Isso causa uma perda de controlo ou ricochete.
e) Não utilize quaisquer lâminas de serra de corrente ou de serra dentada. Tais ferramentas causam muitas vezes um ricochete ou a perda de controlo da ferramenta elétrica.
Indicações de segurança para a lixagem com papel de areia
a) Não use folhas abrasivas sobredimensionadas, mas siga as indicações do fabricante quanto ao tamanho da folha abrasiva. As folhas abrasivas que se estendem para além do disco de lixar podem causar lesões, bem como bloqueios, rasgos das folhas abrasivas ou ricochetes.
Indicações de segurança adicionais
a) Para os trabalhos, ligue um aspirador ao adaptador fornecido.
b) ATENÇÃO! Não permita pó de lixar perto de uma chama aberta, o pó pode ser explosivo.
c) Utilize sempre óculos de proteção e uma máscara antipoeira ao realizar trabalhos de abrasão, especialmente quando são trabalhos realizados acima do nível da cabeça e ao trabalhar com materiais críticos!
A abrasão de determinados materiais (como por exemplo, chumbo, alguns tipos de madeira e metais) cria poeiras nocivas ou tóxicas.
O contacto ou inspiração dessas poeiras poderá representar um perigo potencial para o operador ou para pessoas que se encontrem nas proximidades.
Indicações sobre vibração e ruído
Limite a geração de ruído e a vibração a um mínimo!
-
Utilize apenas ferramentas elétricas em estado perfeito.
-
Faça a manutenção e a limpeza da ferramenta elétrica regularmente.
- Adapte sua forma de trabalho à ferramenta elétrica.
- Não sobrecarregue a ferramenta elétrica.
- Se necessário, mande verificar a ferramenta elétrica.
- Desligue a ferramenta elétrica se esta não estiver a ser utilizada.
Riscos residuais
Mesmo que opere corretamente esta ferramenta elétrica, existem sempre riscos residuais. Os seguintes perigos podem ocorrer em conexão com a montagem e a versão desta ferramenta elétrica:
a) Podem surgir danos à saúde resultantes de vibrações transmitidas aos braços e mãos, se o dispositivo for utilizado por um longo período de tempo ou não for devidamente gerido e mantido.
b) Lesões e danos materiais causados por ferramentas de colocação inesperadamente projetadas para fora da ferramenta elétrica devido a danos repentinos, desgaste ou colocação inapropriada.
c) Queimaduras e cortes, caso se toque nas ferramentas de colocação imediatamente após a utilização e/ou diretamente com a pele.
⚠ AVISO! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo po- derá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de feri- mentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.
6. Dados técnicos
Tensão nominal 230-240 V\~
| Frequência nominal 50 Hz | |
| Potência absorvida 710 W | |
| Rotação nominal (frequência de vibração) n | 800 - 1800 rpm |
| Dimensão do fuso M14 | |
| Diâmetro do papel abrasivo | 225 mm |
| Classe de proteção | II |
| Peso | 3,8 kg |
| Valores de ruído | |
| Nível de pressão sonora L_PA | 78 dB |
| Nível de potência sonora L_WA | 89 dB |
Incerteza K 3 dB
| Vibração mão-braço | |
| ao retificar com folha abrasiva a_h | 2,28 m/s ^2 |
| Incerteza K 1,5 m/s | 2 |
O valor de vibração mão-braço especificado é baseado em retificação com folha abrasiva. Outras aplicações podem resultar em valores diferentes.
Os valores de ruído e vibração foram determinados de acordo com as normas EN 62841-1 e EN IEC 62841-2-3.
O valor de vibrações indicado foi medido de acordo com um processo de teste normalizado e pode ser utilizado para comparar uma ferramenta elétrica com outra.
O valor de vibrações indicado pode também ser usado para uma avaliação preliminar da suspensão.
Aviso!
Dependendo de como utiliza a ferramenta elétrica, os valores reais de vibração podem ser diferentes dos especificados!
Tome medidas para se proteger contra as cargas de vibração!
Tenha em consideração todo o processo de trabalho, incluindo períodos em que a ferramenta elétrica funciona sem carga ou está desligada!
As medidas adequadas incluem, entre outras, uma manutenção e cuidado regulares da ferramenta elétrica e dos acessórios da ferramenta, o aquecimento das mãos, intervalos regulares, bem como um bom planejamento dos processos de trabalho!
7. Instalação
- Junte as partes dianteira e traseira (Fig. 2) e aperte a porca. (Fig. 3).
- Insira a alavanca auxiliar na extremidade da máquina, ajuste o comprimento e aperte a porca na extremidade da máquina. (Fig. 4)
Papel abrasivo
Seleção
- A granulação do papel abrasivo está indicada no verso. Quanto menor o número indicado, mais grossa é a granulação.
- Utilize papel abrasivo de grão grosso para trabalhos de abrasão rudimentar e papel abrasivo de
grão fino para acabamentos. É recomendado li- xar com papéis abrasivos com óxido de alumínio, carboneto de silício ou outros abrasivos sintéticos.
- Comece com um grão grosso e faça os acabamentos com o grão mais fino se tiver papel abrasivo com diferentes granulações para escolher, para obter um resultado de abrasão bom ou suave.
Colocação e substituição
Coloque o papel abrasivo (13) com o mecanismo de velcro na placa abrasiva (9).
-
Alinhe o papel abrasivo (13) com a placa abrasiva (9) e pressione-o uniformemente.
-
Puxe o papel abrasivo (13) para fora da placa abrasiva (9) e substitua-o por um novo (Fig. 5).
Aspiração de pó
Aviso!
Ao trabalhar, por exemplo, com pintura com chumbo, podem formar-se gases nocivos/tóxicos. Estes representam um perigo para o operador e para pessoas que circulem na área envolvente!
Assim, apenas utilize esta ferramenta elétrica com um dispositivo de aspiração de poeiras e, além disso, proteja-se a si e aos outros na área de trabalho com equipamento de proteção pessoal adequado!
Ao realizar trabalhos com esta ferramenta elétrica, é criada muita poeira. A aspiração de poeira é muito útil para manter sua área de trabalho limpa. Um sistema de aspiração ou um aspirador pode ser ligado à mangueira de sucção (11), que é ligada à ligação para aspiração de pó.
-
Alinhe o bocal na extremidade da mangueira com o adaptador da mangueira de aspiração (12) (Fig. 3), insira a extremidade nele e fixe-a com uma rotação para a direita (Fig. 7).
-
Conete o adaptador do aspirador a um dispositivo de aspiração de poeira adequado, como um aspirador (Fig. 8).
Nota: assegure-se de que o aspirador é adequado para utilização com uma ferramenta elétrica.
Borda de escovas
A cabeça de retificação desta ferramenta elétrica é cercada por uma borda de escovas (10). Esta oferece duas vantagens:
a) A borda da escova (10) ultrapassa a placa abrasiva (9) e é o primeiro contacto na superfície a ser trabalhada. Assim, a placa abrasiva é colocada paralela-
mente à superfície de trabalho antes de a ferramenta de inserção entrar em contato com a superfície a trabalhar. Dessa forma, é evitada uma depressão em forma de crescente pela borda do disco abrasivo.
b) Além disso, a borda de escovas (10) evita o excesso de criação de poeira. Graças às cerdas, a poeira gerada durante a abrasão não é transportada para fora, mas eliminada pelo sistema de aspiração. Antes de trabalhar com esta ferramenta elétrica, verifique se a borda da escova (10) está intacta. Mande substituir, caso detete danos ou desgaste.
Ligação à fonte de alimentação
-
Certifique-se de que a ferramenta elétrica está desligada. Comute sempre o interruptor para ligar/desligar (3) para a posição desligada antes da ligação à fonte de alimentação.
-
Ligue a ficha de rede a uma tomada elétrica instalada corretamente, que cumpra os requisitos especificados nos dados técnicos.
-
A sua ferramenta elétrica está pronta a operar.
8. Operação
⚠️ ATENÇÃO!
É absolutamente necessário que o produto seja montado por completo antes da colocação em funcionamento!
Taxa de oscilação
Antes de iniciar os trabalhos, ajuste a frequência de vibração de acordo com a aplicação. Se usar uma frequência de vibração baixa para os trabalhos de abrasão grosseiros, aumente a frequência de vibração para trabalhos precisos.
-
Ajuste a taxa de oscilação girando a roda de ajuste (6). Gire para a direita para reduzir a taxa de oscilação (Fig. 9).
-
Gire para a esquerda para aumentar a taxa de oscilação (Fig. 10).
Ligação/desconexão
Ligar:
Pressione o interruptor para ligar/desligar (3)
Operação contínua: (Fig. 11)
Fixe o interruptor para ligar/desligar (3) com o botão de fixação (a).
Desligar:
Pressione brevemente o interruptor para ligar/desligar (3).
Nota: a ferramenta de colocação continua a girar após a desconexão. Aguarde até a ferramenta de inserção ficar imobilizada antes de colocar a ferramenta elétrica.
Retificação
-
Coloque uma folha abrasiva (13) adequada e selecione uma velocidade adequada.
-
Segure a ferramenta elétrica firmemente pelas superfícies para segurar (1, 2) e ligue-a como descrito.
-
Aguarde até a ferramenta de inserção ter alcançado a sua velocidade de trabalho total.
-
Coloque a placa abrasiva (9) o mais paralelamente possível à parede e coloque-a, com a borda de escovas (10), primeiro na superfície a ser trabalhada.
-
Aplique alguma pressão sobre a cabeça de retificação (8) para colocar a ferramenta de colocação na superfície a ser trabalhada.
-
Mova a ferramenta elétrica sobre a superfície com movimentos uniformes.
Nota: não segure a ferramenta elétrica num ponto por muito tempo para evitar resultados de abrasão desiguais.
-
Levante a placa abrasiva (9) da superfície a ser trabalhada antes de desligar a ferramenta elétrica.
-
Aguarde até a ferramenta de inserção ficar imobilizada antes de colocar a ferramenta elétrica.
Retificação de tetos (Fig. 12)
- Para trabalhos em tetos, fixe a cabeça de retificação com o contrapino (15) (incluído no âmbito de fornecimento), tal como ilustrado na figura 12.
Após a utilização
-
Desligue a ferramenta elétrica conforme descrito, desligue-a da fonte de alimentação e deixe-a ar-refecer.
-
Limpe e realize a manutenção da ferramenta elétrica conforme descrito abaixo e depois guarde-a cuidadosamente.
9. Limpeza, manutenção e reparação
Aviso!
Antes de qualquer trabalho na ferramenta elétrica (p. ex. transporte, montagem ou trabalhos de conversão, limpeza ou manutenção), retire sempre a ficha de rede da tomada!
Limpeza
a) Mantenha os dispositivos de proteção, as grelhas de ventilação e a caixa do motor o mais livres pos-
sível de pó e sujidade.
b) Limpe a ferramenta elétrica com um pano limpo ou sopre-a com ar comprimido sob baixa pressão (máx. 3 bar).
c) Limpe a ferramenta elétrica imediatamente após cada utilização.
d) Não utilize produtos de limpeza ou solventes, uma vez que eles poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho.
Substituição do cabo de ligação à rede
Se o cabo de ligação à rede desta ferramenta elétrica estiver danificado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.
Manutenção
Antes e depois de cada utilização, verifique a ferramenta elétrica e os acessórios (por exemplo, ferramentas de inserção) quanto a desgaste e danos. Se necessário, substitua-os por novos, conforme descrito neste manual de operação. Tenha em atenção os requisitos técnicos.
Placa abrasiva, borda de escovas
Em caso de danos ou forte desgaste, mande trocar a placa abrasiva (9) e a borda de escovas (10) a um profissional qualificado por uma nova do mesmo tipo.
Informações de assistência
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural e que as peças seguintes são necessárias como consumíveis.
Peças de desgaste*: escovas de carvão, disco de lixar, cabeça de escovas, papel abrasivo
* Não obrigatoriamente incluídas no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
10. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser utilizado. A ligação cumpre as normas VDE e DIN relevantes. A conexão de rede por parte do cliente, assim como a linha de prolongamento utilizada, deverão corresponder a essas normas.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.
As causas para tal poderão ser:
- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
- Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
- Danos de isolamento devido a puxar com força da tomada.
- Fissuras devido ao envelhecimento do isolamento.
Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.
Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo de ligação não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H05VV-F.
É obrigatória uma impressão da designação do tipo no cabo de ligação.
Tipo de ligação Y
Se o cabo de ligação à rede deste aparelho estiver danificado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.
Motor de corrente alternada
- A tensão de rede deve ser de 230 V\~.
- Os cabos de extensão de até 25 m de comprimento devem ter uma secção transversal de 1,5 milímetros quadrados.
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.
Em caso de dúvidas, indique os seguintes dados:
- Tipo de corrente do motor
• Dados da placa de características da máquina - Dados da placa de características do motor
Aviso!
No interior da ferramenta elétrica não se encontram quaisquer peças que possam ter a manutenção realizada pelo operador! Nunca abra a ferramenta elétrica! Leve a ferramenta elétrica a um profissional qualificado para trabalhos de manutenção adicionais!
11. Armazenamento e transporte
- Em caso de não utilização, armazene a ferramenta elétrica num local seco, bem ventilado, fora do alcance das crianças, por exemplo num armário alto ou num lugar fechado.
- Guarde a ferramenta elétrica, o manual de operação e os eventuais acessórios na embalagem original, se possível em conjunto. Assim, tem todas as informações e peças sempre à mão.
- Transporte a ferramenta elétrica sempre pelas superfícies para segurar.
- Embale a ferramenta elétrica para evitar danos de transporte ou utilize a embalagem original.
- Proteja a ferramenta elétrica de vibrações e cho- ques, especialmente ao transportar em veículos.
12. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são recicláveis. Elimine as embalagens de forma respeitadora do ambiente.
Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!
- As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
- Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
- O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
- O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
- Centros de recolha ou de eliminação públicos (p. ex., depósitos municipais).
- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
- Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.
13. Resolução de problemas
As alegadas falhas de funcionamento, avarias ou danos são geralmente devidas a causas que podem ser corrigidas pelo operador. Assim, antes de entrar em contato com um técnico, verifique a ferramenta elétrica de acordo com a tabela abaixo. Na maioria dos casos, as falhas podem ser resolvidas rapidamente.
| Falha Causa possível Resolução | ||
| A ferramenta elétrica não arranca | Fonte de alimentação interrompida Verifique a | fonte de alimentação, conectando uma outra ferramenta elétrica |
| Cabo de rede ou ficha defeituosos Verificação | por eletricista | |
| Outros defeitos elétricos da ferramenta elétrica | Verificação por eletricista | |
| A ferramenta elétrica não alcança a potência total | Cabo de prolongamento demasiado longo e/ou com seção transversal muito pequena | Utilizar cabo de prolongamento com comprimento e/ou seção transversal permitidos |
| Fonte de alimentação (por exemplo, gerador) tem uma tensão demasiado baixa | Conectar a ferramenta elétrica a uma fonte de alimentação adequada | |
| Mau resultado de trabalho | Ferramenta de inserção desgastada Mandar trocar a ferramenta de inserção | |
| Placa abrasiva desgastada Mandar trocar a placa abrasiva | ||
| Forte formação de poeiras | Borda de escovas desgastada Trocar borda de escovas | |
| Aspiração de poeiras não conectada/ligada Conectar/ligar a aspiração de poeiras | ||
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente. cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
