DS920 - Ponceuse SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse de cloisons sèches
Marque	Scheppach
Modèle	DS920
Catégorie	Ponceuse
Tension nominale	230-240 V~
Fréquence	50 Hz
Puissance absorbée	710 W
Vitesse de rotation (à vide)	800 - 1 800 tr/min
Diamètre du plateau	225 mm
Fixation abrasive	Velcro (auto-agrippant)
Classe de protection	II (double isolation)
Poids	3,8 kg
Niveau de pression sonore (LpA)	78 dB
Niveau de puissance sonore (LWA)	89 dB
Incertitude sonore	3 dB
Vibrations main-bras (ponçage)	2,28 m/s² (incertitude 1,5 m/s²)
Raccordement aspiration	Adaptateur pour aspirateur (inclus)
Régime variable	Oui, par molette
Fonction marche continue	Oui, avec verrouillage
Poignée supplémentaire	Oui, réglable en longueur
Embout de brosse	Oui, pour guidage et réduction de poussière
Accessoires inclus	1 flexible d'aspiration, 2 adaptateurs, 6 feuilles abrasives, 1 goupille
Utilisation prévue	Ponçage de grandes surfaces de cloisons sèches (préparation peinture/tapisserie)
Entretien	Nettoyage régulier, remplacement des pièces d'usure (balais, plateau, brosse, abrasif)
Réparation	Par spécialiste qualifié, pièces d'origine recommandées

FOIRE AUX QUESTIONS - DS920 SCHEPPACH

Comment changer le papier abrasif sur la DS920 ?

Le papier abrasif se fixe par Velcro. Alignez la feuille avec le plateau et exercez une pression homogène. Pour le retirer, décollez simplement la feuille usagée.

Comment régler la vitesse de ponçage ?

Utilisez la molette de réglage du régime (6) située sur l'appareil. Tournez-la vers la droite pour réduire la vitesse, vers la gauche pour l'augmenter (plage : 800-1800 tr/min).

Puis-je utiliser cette ponceuse pour d'autres matériaux que les cloisons sèches ?

Non, l'appareil est conçu uniquement pour le ponçage de cloisons sèches. Il ne convient pas au ponçage de tapisseries, au ponçage humide, à la coupe, au polissage ou à l'utilisation de brosses métalliques.

Comment raccorder un aspirateur à la ponceuse ?

Fixez le flexible d'aspiration (11) à l'adaptateur fourni (12), puis raccordez l'adaptateur à un aspirateur adapté. Assurez-vous que l'aspirateur est conçu pour une utilisation avec des outils électriques.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, une protection auditive et un masque anti-poussières. Travaillez à deux mains, utilisez l'aspiration des poussières et ne portez pas de vêtements amples. Lisez la notice complète avant utilisation.

Comment entretenir la ponceuse DS920 ?

Après chaque utilisation, nettoyez l'appareil avec un chiffon sec ou de l'air comprimé (max 3 bar). Vérifiez régulièrement l'état du plateau, de l'embout de brosse et des balais de charbon. Remplacez les pièces usées par des pièces d'origine.

Quel est le poids de la ponceuse ?

La ponceuse DS920 pèse 3,8 kg, ce qui la rend maniable pour les travaux au plafond ou sur les murs.

Quel niveau sonore produit l'appareil ?

Le niveau de pression sonore est de 78 dB et le niveau de puissance sonore de 89 dB (incertitude 3 dB). Portez une protection auditive.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusibles). Si le câble ou la fiche sont endommagés, faites contrôler l'appareil par un électricien spécialisé. Pour tout autre défaut, contactez le service après-vente.

Quels accessoires sont fournis avec la DS920 ?

La livraison comprend : 1 ponceuse, 1 flexible d'aspiration, 2 adaptateurs de flexible, 6 feuilles abrasives de différentes granulométries et 1 goupille pour le ponçage des plafonds.

MODE D'EMPLOI DS920 SCHEPPACH

Explication des symboles sur l'appareil

	Avertissement ! En cas de non-respect des instructions, risque de blessures graves, voire mortelles, ou d’endommagement de l’outil !
	Lisez la notice d’utilisation et observez les consignes de sécurité avant de procéder à la mise en service !
	Portez des lunettes de protection !
	Portez une protection auditive !
	En cas de génération de poussières, portez une protection respiratoire !
	Travaillez toujours à deux mains !
	Classe de protection II
	Le produit respecte les directives européennes en vigueur.
	Le produit respecte les directives serbes en vigueur.

Table des matières: Page:

1. Introduction....32
2. Description de l'appareil et fournitures.... 32
3. Avant la mise en service.... 32
4. Utilisation conforme 33
5. Consignes de sécurité....33
6. Caractéristiques techniques....37
7. Installation....38
8. Utilisation 39
9. Nettoyage, maintenance et réparation 39
10. Raccordement électrique 40
11. Rangements et transports....41
12. Élimination et recyclage....41
13. Dépannage 42
14. Déclaration de conformité 306

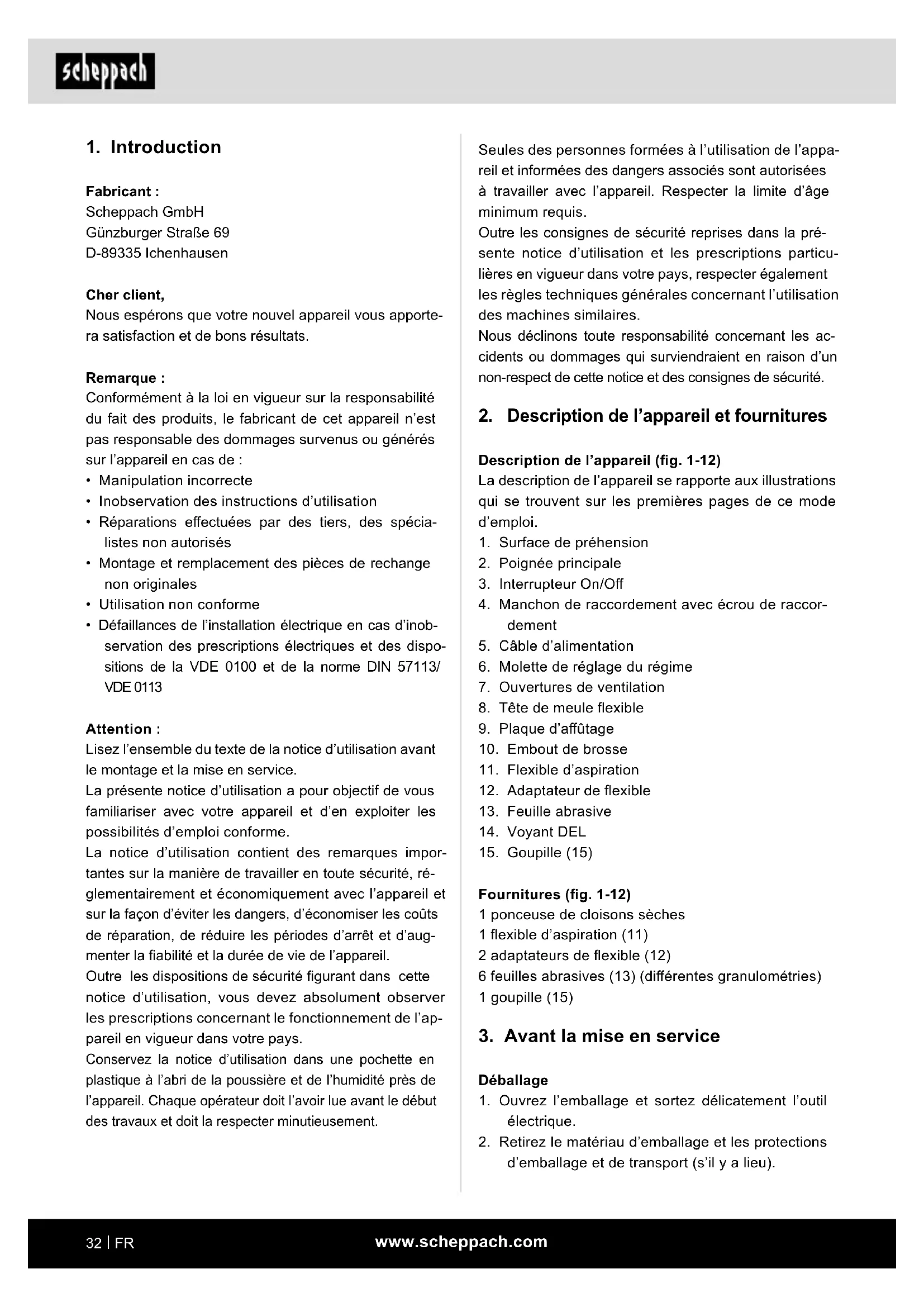

1. Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouvel appareil vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte
• Inobservation des instructions d'utilisation
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme
• Défaillances de l'installation électrique en cas d'inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113

Attention :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil.

Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement.

Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil. Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil et fournitures

Description de l'appareil (fig. 1-12)

La description de l'appareil se rapporte aux illustrations qui se trouvent sur les premières pages de ce mode d'emploi.

1. Surface de préhension
2. Poignée principale
3. Interrupteur On/Off
4. Manchon de raccordement avec écrou de raccordement
5. Câble d'alimentation
6. Molette de réglage du régime
7. Ouvertures de ventilation
8. Tête de meule flexible
9. Plaque d'affûtage
10. Embout de brosse
11. Flexible d'aspiration
12. Adaptateur de flexible
13. Feuille abrasive
14. Voyant DEL
15. Goupille (15)

Fournitures (fig. 1-12)

1 ponceuse de cloisons sèches
1 flexible d'aspiration (11)
2 adaptateurs de flexible (12)
6 feuilles abrasives (13) (différentes granulométries)
1 goupille (15)

3. Avant la mise en service

Déballage

1. Ouvrez l'emballage et sortez délicatement l'outil électrique.

2. Retirez le matériau d'emballage et les protections d'emballage et de transport (s'il y a lieu).

3. Vérifiez que les fournitures sont complètes et contrôlez l'outil électrique et les accessoires pour détecter les éventuels dommages dus au transport.

Remarque : Ne mettez pas l'appareil en service si des pièces manquent ou sont endommagées. Veuillez dans ce cas contacter le revendeur chez qui vous avez acheté l'outil électrique.

1. Conservez si possible l'emballage jusqu'à la fin de la période de garantie. Éliminez ensuite l'emballage de manière respectueuse de l'environnement en le recyclant.

⚠ AVERTISSEMENT

L'outil électrique et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

4. Utilisationconforme

L'utilisation prévue de cet outil électrique est le ponçage de grandes surfaces de cloisons sèches comme une préparation avant pour peindre ou pour tapisser, en utilisant des feuilles abrasives appropriées.

Cet outil électrique ne convient pas au traitement de petites surfaces, de coins et de bordures. Il n'est pas non plus conçu pour le ponçage de tapisseries et ne doit pas être utilisé pour le ponçage humide.

Ne pas utiliser l'outil pour couper ou de polir. Ne pas utiliser avec des brosses métalliques. Ne pas poncer des matériaux contenant de l'amiante.

Cet outil électrique est exclusivement destiné à un usage domestique privé et ne doit être utilisé que conformément à sa destination. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur est le seul responsable.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

⚠ AVERTISSEMENT Lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques qui accompagnent cet outil électrique.

Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble d'alimentation) et les outils électriques sur batterie (sans câble d'alimentation).

Sécurité au poste de travail

a) Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.
b) Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.
c) Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance. Toute déviation peut entraîner une perte de contrôle de l'outil électrique.

Sécurité électrique

a) Le connecteur de raccordement de l'outil électrique doit correspondre à la prise. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.
b) Éviter tout contact corporel avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.
c) Mettre les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant.

Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes et des pièces mobiles de l'appareil. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.

e) Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur. Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.
f) Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

Sécurité des personnes

a) Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments. Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures extrêmement graves.
b) Toujours porter un équipement de protection individuelle et des lunettes de protection. Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.
c) Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.
d) Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.
e) Évitez toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre. Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.
f) Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.

g) Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.
h) Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique. Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.

Utilisation et manipulation de l'outil électrique

a) Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.
c) Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique. Cette mesure de sécurité empêche le démarrage involontaire de l'outil électrique.
d) Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e) Prendre soin des outils électriques et outils auxiliaires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres. Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.

g) Utiliser l'outil électrique, les outils auxiliaires, etc. conformément à ces instructions. Tenez compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.
h) Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

Service après-vente

a) Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine. Ainsi, la sécurité de l'outil électrique est maintenue.

Consignes de sécurité générales s'appliquant au meulage, au ponçage au papier abrasif, aux opérations à réaliser à la brosse métallique, au polissage et au tronçonnage

a) Cet outil électrique doit être utilisé comme ponceuse au papier abrasif. Respectez toutes les consignes de sécurité, instructions, représentations et informations fournies avec l'appareil. Tout non-respect des instructions suivantes entraîne des risques de choc électrique, d'incendie et/ou de graves blessures.

b) Cet outil électrique ne convient pas au ponçage, aux opérations à réaliser à la brosse métallique, au polissage ou au tronçonnage. Toute utilisation de l'outil électrique pour réaliser des tâches pour lesquelles il n'a pas été prévu peut être dangereuse et causer des blessures.

c) Ne pas utiliser des accessoires qui n'ont pas été spécifiquement prévu et recommandé par le fabricant pour cet outil électrique. Le fait de pouvoir fixer un accessoire sur l'outil électrique ne signifie pas qu'il puisse être utilisé en toute sécurité.

d) La vitesse de rotation autorisée de l'outil auxiliaire doit être au moins égale à celle indiquée sur l'outil électrique. Un accessoire qui tourne plus vite que la vitesse autorisée risque de se casser et d'être projeté.

e) Le diamètre extérieur et l'épaisseur de l'outil auxiliaire doivent correspondre aux dimensions indiquées pour votre outil électrique. Les outils auxiliaires dont les dimensions sont inadaptées ne peuvent pas être protégés ou contrôlés suffisamment.

f) Les meules, brides, disques de meulage ou autres accessoires doivent être parfaitement adaptés à la broche de meulage de votre outil électrique. Les outils auxiliaires qui ne sont pas parfaitement adaptés à la broche de meulage de l'outil électrique tournent de manière irrégulière, vibrent très fortement et peuvent entraîner une perte de contrôle.

g) Ne jamais utiliser d'outils auxiliaires endommagés. Avant toute utilisation, contrôler les outils auxiliaires, tels que les meules, afin de repérer les éventuels éclats et fissures. Vérifier que les disques de meulage ne présentent ni fissures, ni signe d'usure, ni fatigue excessive. Contrôler enfin les brosses métalliques à la recherche de brins lâches ou cassés. En cas de chute de l'outil électrique ou de l'outil auxiliaire, vérifier qu'aucun dommage n'a eu lieu ou utiliser un outil intact. Une fois que l'outil auxiliaire contrôlé et mis en place, les personnes se trouvant à proximité et vous-même devez vous placer hors de portée de l'outil auxiliaire en rotation. Laisser l'appareil fonctionner pendant une minute à vitesse de rotation maximale. Normalement, les outils auxiliaires endommagés cèdent pendant cette période de test.

h) Porter un équipement de protection individuelle. Selon le contexte, porter un masque intégral, une protection pour les yeux ou des lunettes de protection. Si cela se justifie, porter un masque anti-poussières, une protection auditive, des gants de protection ou un tablier spécial qui protègent des petites particules de meulage et de matériau. Protéger ses yeux des projections de corps étrangers qui peuvent survenir dans certains contextes. Les masques anti-poussières ou masques de protection des voies respiratoires doivent filtrer les poussières générées lors de l'utilisation de l'appareil. Toute exposition prolongée à de forts niveaux sonores entraîne un risque de perte de l'audition.

i) Si d'autres personnes sont présentes, veiller à ce qu'elles se trouvent à une distance de sécurité de la zone de travail. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuelle. Les éclats de pièce usinée ou outils auxiliaires cassés peuvent être projetés et entraîner des blessures, y compris hors de la zone de travail immédiate.

j) Tenir l'appareil uniquement par les surfaces de préhension isolées pour réaliser une tâche pendant laquelle l'outil auxiliaire est susceptible d'entrer en contact avec des câbles électriques dissimulés ou le câble d'alimentation propre. Le contact avec un câble conducteur peut également mettre les pièces métalliques de l'appareil sous tension et entraîner une décharge électrique.

k) Mettre le câble électrique à l'abri des outils auxiliaires en rotation. En cas de perte de contrôle de l'appareil, le câble électrique peut être sectionné ou engagé, et il existe un risque de happement des mains ou du bras dans l'outil auxiliaire en rotation.

I) Ne jamais ranger l'outil électrique avant l'arrêt complet de l'outil auxiliaire. L'outil auxiliaire en rotation peut entrer en contact avec la surface de rangement, ce qui peut entraîner une perte de contrôle de l'outil électrique.

m) Ne pas faire fonctionner l'outil électrique pendant son transport. Tout contact inopiné peut entraîner un habpement des vêtements et l'outil auxiliaire en rotation risque de s'enfoncer dans le corps.

n) Nettoyez régulièrement la fente d'aération de l'outil électrique. Le ventilateur du moteur aspire de la poussière dans le boîtier et une accumulation excessive de poudre métallique représente un risque du point de vue électrique.

o) Ne pas utiliser l'outil électrique à proximité de matériaux inflammables. Les étincelles peuvent embraser ces matériaux.

p) Ne jamais utiliser d'outil auxiliaire nécessitant de recourir à un liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.

Consignes de sécurité pour toutes les applications - mouvement de recul et consignes de sécurité correspondantes

Le mouvement de recul désigne la réaction immédiate qui survient à la suite du blocage ou du coïncement d'un outil auxiliaire en rotation, tel qu'une meule, un disque de meulage, une brosse métallique, etc. Il en résulte un arrêt soudain de l'outil auxiliaire en rotation.

L'outil électrique rendu ainsi incontrôlable accélère dans le sens opposé de l'outil auxiliaire à l'endroit où le blocage se produit.

Si une meule se coince ou se bloque dans la pièce usinée, son bord inséré dans la pièce risque d'être happé et ainsi de casser la meule ou d'entraîner un mouvement de recul.

La meule se déplace alors vers l'opérateur ou dans la direction opposée selon le sens de rotation de la meule au niveau de l'endroit où le blocage a lieu. Les meules peuvent alors elles aussi se casser.

Un mouvement de recul est le résultat d'une utilisation incorrecte ou erronée de l'outil électrique.

Il peut être empêché par des mesures de prévention adaptées comme décrit ci-après.

a) Maintenir fermement l'outil électrique et placer son corps et ses bras dans une position leur permettant d'amortir la force du recul. Toujours utiliser la poignée supplémentaire, si disponible. Cela vous permettra de mieux contrôler les rebonds ou les réactions surprenantes qu'il pourrait y avoir lors du démarrage de votre outil électrique. L'opérateur doit pouvoir maîtriser la force de recul et de réaction grâce à des mesures de précaution appropriées.

b) Ne jamais placer ses mains à proximité des outils auxiliaires en rotation. En cas de mouvement de recul, l'outil auxiliaire risque de se déplacer au-dessus des mains.

c) Gardez votre corps loin de la zone où l'outil peut se déplacer en cas de rebond. Les rebonds déplacent toujours l'outil dans la direction opposée au mouvement de la meule à l'endroit ou il bloque.

d) Se montrer particulièrement prudent à proximité des angles, arêtes coupantes, etc. Empêcher que l'accessoire ne rebondisse sur la pièce et se bloque. Au niveau des angles, arêtes coupantes ou en cas de rebond, l'outil auxiliaire en rotation a tendance à être happé. Cela entraîne une perte de contrôle ou un recul.

e) Ne pas utiliser de lames de scie chaîne endommagées. Ces outils auxiliaires causent souvent un mouvement de recul ou entraînent la perte du contrôle de l'outil électrique.

Consignes de sécurité pour le ponçage au papier de verre

a) Ne pas utiliser des feuilles abrasives surdimensionnées; toujours respecter les spécifications du fabricant pour les dimensions des feuilles abrasives. Les feuilles abrasives qui dépassent du disque de meulage peuvent provoquer des blessures, ainsi que des blocages, des déchirures des feuilles abrasives ou des rebonds.

Consignes de sécurité supplémentaires

a) Branchez un aspirateur à l'adaptateur fourni avant de commencer.

b) ATTENTION ! Tenir à l'écart des flammes les poussières de ponçage. Ces poussières peuvent être inflammables.

c) Toujours porter des lunettes de protection et un masque de poussière lors du ponçage, en particulier lors de travaux en hauteur et lors de l'abrasion de matériaux spécifiques !

Lors du meulage certains matériaux (par exemple la peinture au plomb, certains types de bois et métaux) des poussières nuisibles ou incommodantes peuvent être génères.

Toucher ou respirer cette poussière peut impliquer des risques pour l'opérateur ou les personnes se trouvant à proximité.

Notes concernant les émissions de vibration et de bruit

Limitez au maximum le développement de bruit et les vibrations !

1. Utilisez uniquement des outils électriques en parfait état.

2. Procédez régulièrement à la maintenance et au nettoyage des outils électriques.

3. Adaptez votre mode de travail à l'outil électrique.

4. Ne pas surcharger l'outil électrique.

5. Faites au besoin contrôler l'outil électrique.

6. Arrêtez l'outil électrique lorsqu'il n'est pas utilisé.

Risques résiduels

Même en cas d'utilisation conforme de cet outil électrique, des risques résiduels subsistent. Les dangers suivants peuvent survenir du fait de la construction et de la version de cet outil électrique :

a) Dommages pour la santé résultant des vibrations exercées sur les mains/bras si l'appareil est utilisé pendant une période prolongée ou si le guidage ou la maintenance ne sont pas réalisés correctement.

b) Blessures et dommages matériels causés par la projection d'outils auxiliaires projetés de l'outil électrique de manière inattendue en raison d'un dommage soudain, de l'usure ou d'une pose incorrecte.

c) Des brûlures et des coupures en cas de contact direct avec les disques abrasifs.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Caractéristiques techniques

Tension nominale 230-240 V\~

Fréquence nominale 50 Hz
Puissance absorbée 710 W
Vitesse nominale(nombre de vibrations) n	800 - 1 800 tr/min
Taille de la broche M14
Diamètre du papier abrasif 225 mm
Classe de protection II
Poids 3,8 kg

Émissions sonores

Niveau de pression sonore L_pA	78 dB
Niveau de puissance sonore L_WA	89 dB
Incertitude K 3 dB

Vibrations dans les mains et bras

lors du meulage avec feuille abrasive ah

2,28 m/s2

Incertitude K 1,5 m/s

2

La vibration des mains et des bras indiquée se base sur un ponçage avec une feuille abrasive. D'autres applications peuvent donner des valeurs différentes.

Les valeurs de bruit et de vibrations ont été calculées conformément aux normes EN 62841-1 et EN IEC 62841-2-3.

La valeur de vibrations indiquée a été mesurée dans le cadre d'une méthode de contrôle normalisée et peut être utilisée pour comparer les outils électriques entre eux.

La valeur de vibrations indiquée peut également être utilisée afin de réaliser une première estimation de l'exposition.

⚠ Avertissement !

Selon la manière dont vous utilisez l'outil électrique, les valeurs de vibrations réelles peuvent varier par rapport aux indications !

Prenez des mesures de protection contre les sollicitations dues aux vibrations !

Tenez compte de l'ensemble de la procédure de travail, c'est-à-dire également des moments où l'outil électrique fonctionne sans charge ou est désactivé ! Parmi les mesures appropriées, citons entre autres une maintenance et un entretien réguliers de l'outil électrique et des accessoires, un maintien des mains au chaud, des pauses régulières, ainsi qu'une bonne planification des processus de travail !

7. Installation

• Rabattez la partie avant sur la partie arrière (fig. 2) et serrez l'écrou. (Fig. 3).
• Insérez la poignée supplémentaire à l'extrémité de la machine, réglez la longueur de serrez l'écrou à l'extrémité de la machine. (Fig. 4)

Papier abrasif

Sélection

1. La granulométrie du papier de verre est indiquée à l'arrière. Plus le nombre indiqué est bas, plus la granulométrie est grossière.
2. Utilisez du papier abrasif à granulométrie grossière pour les travaux de ponçage grossiers. Utilisez du papier abrasif à grain fin pour les travaux de finition. Nous recommandons d'utiliser des papiers de verre contenant de l'oxyde d'aluminium, du carbure de silicium et d'autres matériaux abrasifs synthétiques.
3. Si vous pouvez utiliser différents papiers abrasifs, commencez avec une granulométrie grossière et terminez avec la granulométrie la plus fine pour obtenir un résultat de ponçage lisse et satisfaisant.

Mise en place et changement

Utilisez la bande Velcro située sur la plaque d'affûtage (9) pour mettre le papier abrasif (13) en place.

1. Alignez le papier abrasif (13) avec la plaque d'affûtage (9) et exercez une pression homogène dessus.
2. Retirez le papier abrasif (13) de la plaque d'affûtage (9) pour le remplacer (fig. 5).

Aspiration des poussières

⚠ Avertissement !

Le traitement de peintures contenant du plomb peut générer des gaz nocifs/toxiques. Ces gaz sont dangereux pour l'utilisateur ainsi que pour les personnes à proximité !

C'est pourquoi vous ne devez utiliser cet outil électrique qu'avec un dispositif d'aspiration des poussières et vous protéger ainsi que les autres personnes dans la zone de travail avec un équipement de protection individuelle adapté !

Les travaux avec cet outil électrique génèrent beaucoup de poussière. Le dispositif d'aspiration des poussières est très utile pour garder votre espace de travail propre. Il est possible de raccorder une installation d'aspiration ou un aspirateur au tuyau d'aspiration (11) relié au raccord d'aspiration des poussières.

1. Alignez l'embout de l'extrémité du flexible avec l'adaptateur du flexible d'aspiration (12) (fig. 3) et insérez-y l'extrémité avant de la verrouiller d'une rotation vers la droite (fig. 7).
2. Raccordez l'adaptateur d'aspiration à un dispositif d'aspiration des poussières adapté, comme un aspirateur (fig. 8).

Remarque : assurez-vous que l'aspirateur est adapté à une utilisation avec un outil électrique.

Embout de brosse

La tête de meule de cet outil électrique est entourée d'un embout de brosse (10). Elle offre deux avantages :

a) L'embout de brosse (10) dépasse de la plaque d'affûtage (9) et touche la surface à traiter en premier. Cela permet d'approcher la plaque d'affûtage parallèlement à la surface de travail avant que l'outil auxiliaire n'entre en contact avec la surface à traiter. Vous éviterez ainsi de former un renfoncement concave avec le bord du patin de ponçage.
b) En outre, l'embout de brosse (10) empêche toute génération excessive de poussière. Grâce aux poils, la poussière générée lors du ponçage n'est pas propulsée vers l'extérieur, mais éliminée par le système d'aspiration. Vérifiez avant tout travail avec cet outil électrique que l'embout de brosse (10) est intact. Faites-la remplacer si vous constatez des dommages ou de l'usure.

Raccordement à l'alimentation secteur

1. Assurez-vous que l'outil électrique est éteint. Avant le raccordement à l'alimentation secteur, coupez toujours l'interrupteur On/Off (3).
2. Branchez la fiche secteur à une prise de courant conforme, qui répond aux exigences indiquées dans les caractéristiques techniques.
3. Votre outil électrique est à présent opérationnel.

8. Utilisation

ATTENTION!

Avant la mise en service, monter impérativement le produit en entier !

Nombre de vibrations

Avant de commencer le travail, réglez le nombre de vibrations en fonction du contexte d'utilisation. Utilisez un nombre de vibrations faible pour les travaux de ponçage grossiers. Augmentez le régime pour les travaux fins.

1. Réglez le nombre de vibrations en tournant la molette de réglage (6). Faites tourner la molette vers la droite pour réduire le nombre de vibrations (fig. 9).
2. Faites tourner la molette vers la gauche pour augmenter le nombre de vibrations (fig. 10).

Mise en marche/arrêt

Mise en marche :

Appuyez sur l'interrupteur On/Off (3)

Fonctionnement continu : (Fig. 11)

Bloquez l'interrupteur On/Off (3) avec le bouton de ver-rouillage (a).

Arrêt :

Appuyez brièvement sur l'interrupteur On/Off (3).

Remarque : l'outil auxiliaire continue de tourner après la mise hors tension. Attendez que l'outil auxiliaire soit immobilisé avant de déposer l'outil électrique.

Ponçage

1. Installez une feuille abrasive adaptée (13) et choisissez un régime approprié.
2. Maintenez fermement l'outil électrique par les surfaces de préhension (1, 2) et mettez-le en marche en suivant les instructions ci-dessus.
3. Attendez que l'outil auxiliaire ait atteint sa vitesse de travail maximale.
4. Guidez la plaque d'affûtage (9) aussi parallèlement que possible à la paroi après l'avoir posé contre la surface à traiter en commençant par l'embout de brosse (10).
5. Exercez une légère pression sur la tête de meule (8) pour appliquer l'outil auxiliaire sur la surface à traiter.
6. Déplacez l'outil électrique sur la surface en effectuant des mouvements réguliers.

Remarque : ne maintenez pas l'outil électrique trop longtemps à un endroit pour éviter d'obtenir un résultat de ponçage irrégulier.

1. Retirez la plaque d'affûtage (9) de la surface à traiter avant d'arrêter l'outil électrique.

2. Attendez que l'outil auxiliaire soit immobilisé avant de déposer l'outil électrique.

Ponçage de plafonds (fig. 12)

1. Pour les travaux au niveau du plafond, fixez la tête de meule avec une goupille (15) (fournie) comme sur la figure 12.

Après l'utilisation

1. Arrêtez l'outil électrique comme indiqué, débranchez-le de l'alimentation électrique et laissez-le refroidir.
2. Nettoyez et entretenez l'outil électrique comme indiqué ci-dessous et stockez-le soigneusement.

9. Nettoyage, maintenance et réparation

⚠ Avertissement !

Avant toute intervention sur l'outil électrique (transport, montage, transformation, nettoyage ou maintenance p. ex.), débranchez la fiche secteur de la prise de courant !

Nettoyage

a) Veillez à ce que les dispositifs de protection, les ouvertures d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible.
b) Essuyez l'outil électrique avec un chiffon propre ou soufflez dessus avec de l'air comprimé à faible pression (3 bar max.).
c) Nettoyez l'outil électrique directement après chaque utilisation.
d) N'utilisez pas de produits de nettoyage ou de solvants, car ils risqueraient d'attaquer les composants en plastique de l'appareil. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil.

Remplacement du câble de raccordement secteur

Si le câble de raccordement secteur de cet outil électrique est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

Maintenance

Contrôlez l'outil électrique et ses accessoires (outils auxiliaires p. ex.) pour détecter l'usure et les dommages avant et après chaque utilisation. Remplacez les pièces usées par des neuves selon les instructions de cette notice d'utilisation. Respectez les exigences techniques.

Plaque d'affûtage, embout de brosse

Faites remplacer la plaque d'affûtage (9) et l'embout de brosse (10) par un spécialiste qualifié en cas de dommages ou d'usure importante. Ces composants doivent être remplacés par des produits neufs de même type.

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : Balais de charbon, disque de meulage, tête de brosse, papier abrasif

* ne sont pas nécessairement fournis !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-ventre. Pour ce faire, scannez le code QR figurant sur la page d'accueil.

10. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur. Le branchement au secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Câble de raccordement électrique défectueux

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Assurez-vous que le câble de raccordement n'est pas raccordé au réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. Utilisez uniquement des câbles de raccordement dotés du signe H05VV-F.

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Type de raccord Y

Si le câble de raccordement secteur de cet appareil est endommagé, il doit être remplacé par le fabricant ou son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

Moteur à courant alternatif

• La tension secteur doit être de 230 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm ^2 .

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur

⚠ Avertissement !

À l'intérieur de cet outil électrique, aucune pièce ne peut être réparée par l'utilisateur ! N'ouvrez en aucun cas l'outil électrique ! Confiez-le à des spécialistes qualifiés pour tous travaux de maintenance complémentaires !

11. Rangements et transports

1. Conservez l'outil électrique inutilisé à un endroit sec, bien aéré, hors de portée des enfants, par exemple en hauteur sur une armoire ou sous clé.

2. Si possible, conservez ensemble dans l'emballage d'origine l'outil électrique, le mode d'emploi et le cas échéant les accessoires. Ainsi, toutes les informations et pièces restent toujours à portée de main.

3. Portez l'outil électrique par les surfaces de préhension.

4. Emballez le produit pour éviter les dommages causés pendant le transport ou utilisez l'emballage d'origine.

5. Protégez le produit des vibrations et des tremblements, en particulier pendant le transport dans des véhicules.

12. Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

- Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'éli-

mination des piles et batteries est réglementée par la loi allemande sur les piles.

- Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.

- Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usageé !

- Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

- Les appareils électriques et électroniques peuvent être gratuitement déposés :

- Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.).

- Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.

- Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.

- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

13. Dépannage

Les dysfonctionnements, défauts ou dommages présumés sont souvent dus à des causes que l'utilisateur peut lui-même éliminer. Contrôlez par conséquent l'outil électrique en vous aidant du tableau ci-dessous avant de contacter un spécialiste. Dans la plupart des cas, les défauts peuvent être éliminés rapidement.

Défaut Cause possible Solution
L'appareil ne démarre pas	Alimentation électrique est interrompue Vérifiez l'alimentation électrique en connectant un autre outil électrique
	Câble d'alimentation ou le connecteur sont défectueux	Faire contrôler l'outil électrique par un électricien spécialisé
	Autre défaut électrique de l'outil électrique Faire contrôler l'outil électrique par un électricien spécialisé
L'outil électrique ne fonctionne pas à plein régime	Câble rallonge trop long ou avec une section transversale trop petite	Utilisez des câbles rallonges de longueur ou de section approuvées
	La tension de l'alimentation électrique (par ex. générateur) est trop faible	Connectez l'outil électrique à une alimentation appropriée
Mauvais résultat L'outil auxiliaire usé Remplacer l'outil auxiliaire
		Plaque d'affûtage usée Remplacer la plaque d'affûtage
Fort dégagement de poussière	Embout de brosse usé Remplacer l'embout de brosse
	Aspiration des poussières non connectée / activée	Raccorder / activer le dispositif d'aspiration des poussières

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
