KASUTUSJUHEND DS920 SCHEPPACH

Seina- ja laelihvijaAlgupärase kasutusjuhendi tõlge

Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht! Lugege ja järgige enne käikuvõtmist käsitsusjuhendit ning ohutusjuhised! Kandke kaitseprille! Kandke kuulmekaitset! Kandke tolmuemissiooni korral respiraatorit! Töötage alati kahe käega! Kaitseklass II Toode vastab kehtivatele Euroopa direktiividele. Toode vastab kehtivatele Serbia direktiividele. www.scheppach.com

Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ja Teie riigis ehituslikult samade masinate kohta kehtivate eriliste eeskirjade tuleb järgida üldtun- nustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramise tõttu.

2. Seadme kirjeldus ja tarnekomplekt

Seadme kirjeldus (joon. 1-12) Seadme kirjeldus kehtib käesoleva käsitsusjuhendi al- guses esitatud illustratsioonide kohta.

3. Sisse-/ väljalüliti

4. Ühendusotsak koos äärikmutriga

6. Pöördearvu eelvaliku seaderatas

7. Ventilatsiooniavad

3. Enne käikuvõtmist

1. Avage pakend ja võtke elektritööriist ettevaatlikult

2. Eemaldage pakendusmaterjal ja pakendus-/ trans-

pordikindlustused (kui olemas).

3. Kontrollige üle, kas tarnekomplekt on terviklik ja

kontrollige elektritööriista ning tarvikuosi transpor- dikahjustuste suhtes. Juhis: Ärge võtke elektritööriista käiku, kui tuvastate puuduvaid osi või kahjustusi. Pöörduge sel juhul eda- simüüja poole, kelle käest Te elektritööriista soetasite.

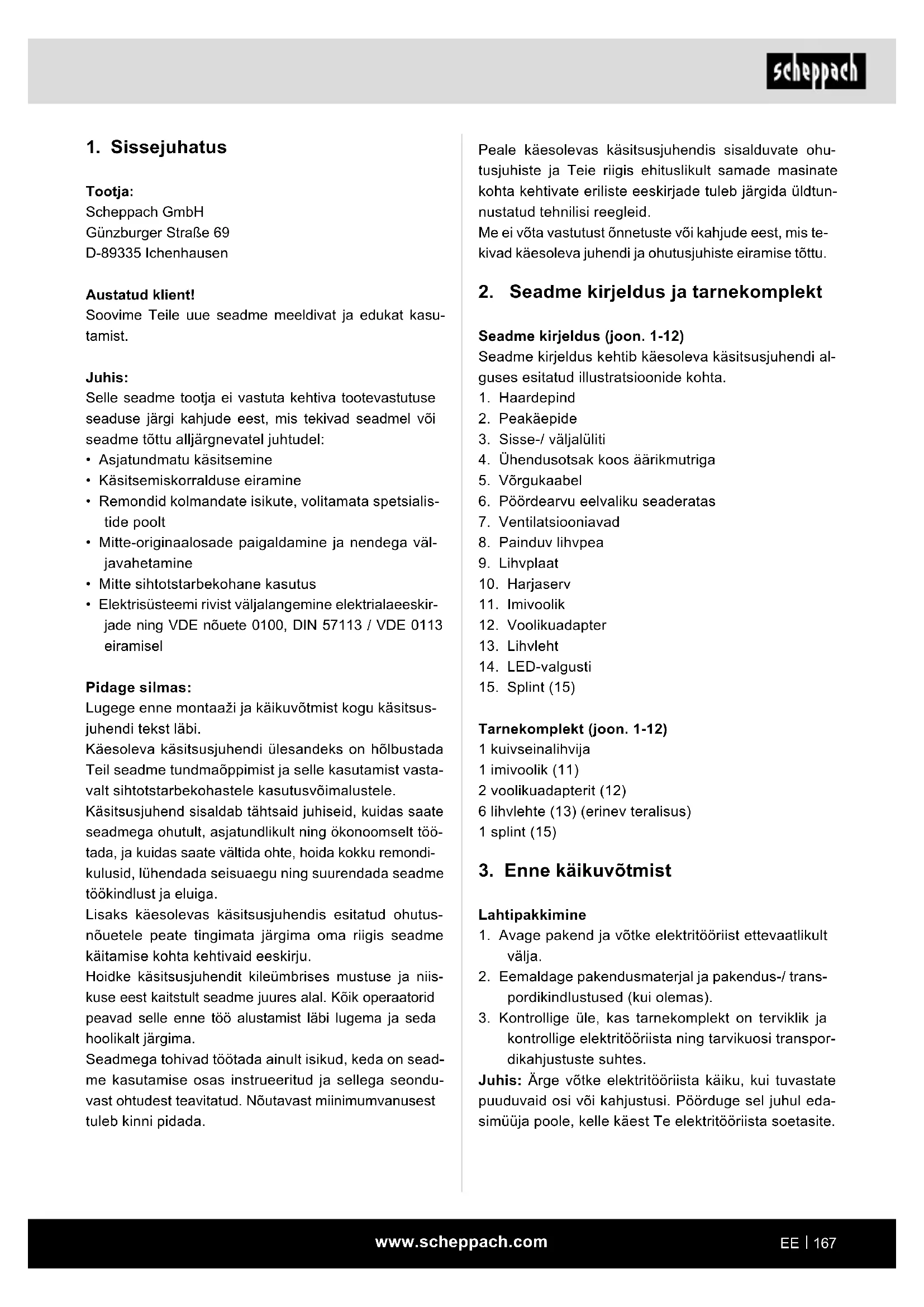

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine

• Käsitsemiskorralduse eiramine

• Remondid kolmandate isikute, volitamata spetsialis- tide poolt

• Mitte-originaalosade paigaldamine ja nendega väl- javahetamine

• Mitte sihtotstarbekohane kasutus

• Elektrisüsteemi rivist väljalangemine elektrialaeeskir- jade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu käsitsus- juhendi tekst läbi. Käesoleva käsitsusjuhendi ülesandeks on hõlbustada Teil seadme tundmaõppimist ja selle kasutamist vasta- valt sihtotstarbekohastele kasutusvõimalustele. Käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töö- tada, ja kuidas saate vältida ohte, hoida kokku remondi- kulusid, lühendada seisuaegu ning suurendada seadme töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutus- nõuetele peate tingimata järgima oma riigis seadme käitamise kohta kehtivaid eeskirju. Hoidke käsitsusjuhendit kileümbrises mustuse ja niis- kuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on sead- me kasutamise osas instrueeritud ja sellega seondu- vast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.www.scheppach.com

Ohutus töökohal a) Hoidke oma tööpiirkond puhas ja hästi valgus- tatud. Korratud või valgustamata tööpiirkonnad või- vad põhjustada õnnetusi. b) Ärge töötage elektritööriistaga plahvatusohtli- kus ümbruskonnas, milles leidub süttimisoht- likke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata. c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalekaldu- misel võite elektritööriista üle kontrolli kaotada. Elektrialane ohutus a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandu- sega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski. b) Vältige kehalist kontakti torude, küttesüsteemi- de, pliitide, külmkappide jms maandatud pinda- dega. Kui Teie keha on maandatud, siis valitseb kõrgendatud elektrilöögi risk. c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski. d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputa- miseks või pistikupesast pistiku väljatõmba- miseks. Kaitske ühendusjuhet kuumuse, õli, teravate servade ja liikuvate seadmeosade eest. Kahjustatud või sasitud ühendusjuhtmed suurenda- vad elektrilöögi riski. e) Kui töötate elektritööriistaga õues, siis kasuta- ge üksnes välitingimustesse sobivaid pikendus- juhtmeid. Välitingimustesse sobiva pikendusjuht- me kasutamine vähendab elektrilöögi riski. f) Kui elektritööriista käitamist pole võimalik niis- kes ümbruskonnas vältida, siis kasutage rikke- voolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutami- ne vähendab elektrilöögi riski. Inimeste ohutus a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga mõistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

4. Hoidke pakendit võimaluse korral kuni garantiiaja

möödumiseni alal. Palun utiliseerige pakend see- järel keskkonnasõbralikult, suunates selle toorme taaskäitlussüsteemi. m HOIATUS Elektritööriist ja pakendusmaterjalid pole laste män- guasjad! Lapsed ei tohi kilekottide, kilede ja väikeosa- dega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Sihtotstarbekohane kasutus

Selle elektritööriista sihtotstarbekohane kasutamine hõl- mab sobivaid lihvlehti kasutades viimistletavate seinte suurepinnalist kuivlihvimist värvimise või tapeetimise jaoks ettevalmistamiseks. See elektritööriist ei sobi väikeste pindade ja nurkade tööt- lemiseks. Täiendavalt ei sobi see tapeetide mahalihvimi- seks ja seda ei tohi kasutada märglihvimiseks. Elektritööriista ei tohi kasutada ketaslõikurina või ke- taslihvijana, poleerimiseks ega koos traatharjadega. Asbestisisaldusega materjale ei tohi selle elektritöö- riistaga töödelda. Elektritööriist on ette nähtud eranditult privaatseks ko- dukasutuseks ja seda tohib kasutada ainult ettenähtud viisil. Igasugune ulatuslikum kasutus pole sihtotstarbe- kohane. Sellest põhjustatud iga liiki kahjude või vigas- tuste eest vastutab kasutaja ja mitte tootja. Palun pidage silmas, et meie seadmed pole konstrueeri- tud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusette- võtetes ning samaväärsetel tegevustel.

m HOIATUS! Lugege kõiki ohutusjuhiseid, korraldu- si, illustratsioone ja andmeid, millega see elektritöö- riist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi. Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal. Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib võrgukäitusega elektritööriistade (võrgukaabliga) ja aku- käitusega elektritööriistade (võrgukaablita) kohta.www.scheppach.com

e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitle- vad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektri- tööriista kasutamist remontida. Paljude õnnetuste põhjus peitub halvasti hooldatud elektritööriistades. f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida. g) Kasutage elektritööriista, rakendustööriista, rakendustööriistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingi- mustega ja teostatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenäh- tud rakendusteks võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja õli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematu- tes olukordades kindlalt käsitseda ning kontrollida. Teenindus a) Laske elektritööriista remontida ainult kvalitseeri- tud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine. Ohutusjuhised kõigiks rakendusteks - ühised ohu- tusjuhised lihvimise, liivapaberiga lihvimise, traat- harjadega töötamise, poleerimise ja lõikamise kohta a) Seda elektritööriista tuleb kasutada liivapaber- lihvijana. Järgige kõiki ohutusjuhiseid, korraldu- si, pilte ja andmeid, mille saite koos seadmega. Kui Te eirate järgnevaid korraldusi, võib see lõppe- da elektrilöögi, tulekahju ja/või raskete vigastustega. b) See elektritööriist ei sobi lihvimiseks, traathar- jadega töötamiseks, poleerimiseks ja ketaslõi- kamiseks. Kasutusviisid, milleks elektritööriist pole ette nähtud, võivad ohte ja vigastusi põhjustada. c) Ärge kasutage tarvikuid, mis pole tootja poolt spetsiaalselt selle elektritööriista jaoks ette nähtud ja soovitatud. Ainult see, et Te saate tar- viku oma elektritööriistale kinnitada, ei garanteeri veel ohutut kasutamist. d) Rakendustööriistale lubatud pöörded peavad ole- ma vähemalt nii kõrged nagu elektritööriistal esi- tatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ja tükid eemale paiskuda. e) Rakendustööriista välisläbimõõt ja paksus pea- vad Teie elektritööriista mõõtandmetele vasta- ma. Valede mõõtmetega rakendustööriistu pole või- malik piisavalt varjestada või kontrollida. b) Kandke isiklikku kaitsevarustust ja alati kaitse- prille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuul- mekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski. c) Vältige ettekavatsematut käikuvõtmist. Veendu- ge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista voolu- varustusega, siis võib see õnnetusi põhjustada. d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada. e) Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Sedasi saate elektritööriista ootamatutes olukorda- des paremini kontrollida. f) Kandke sobivat riietust. Ärge kandke avarat riie- tust ega ehteid. Hoidke juuksed ja riietus pöörle- vatest osadest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata. g) Kui saab monteerida tolmuimu- ja -püüdeseadi- seid, siis tuleb need külge ühendada ning neid õigesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte. h) Ärge uskuge pimesi ohutusse ega eirake elekt- ritööriista ohutusreegleid ka siis, kui olete pal- jukordse kasutuse tõttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada se- kundi murdosa jooksul raskeid vigastusi. Elektritööriista kasutamine ja käsitsemine a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritöö- riista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires. b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida. c) Tõmmake pistik pistikupesast välja ja/või eemal- dage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritöö- riista ärapanemist. See ettevaatusmeede vähen- dab elektritööriista ettekavatsematu käivitumise ohtu. d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriis- ta kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.www.scheppach.com

l) Ärge pange elektritööriista kunagi käest enne, kui rakendustööriist on täielikult seiskunud. Pöörlev rakendustööriist võib vastu hoiupinda puutu- da, mistõttu võite elektritööriista üle kontrolli kaotada. m) Ärge laske elektritööriistal töötada, mil seda kannate. Teie riietus võidakse juhuslikul kokkupuu- tel pöörleva rakendustööriistaga kaasa haarata ja rakendustööriist Teie kehasse lõikuda. n) Puhastage regulaarselt elektritööriista ventilat- sioonipilusid. Mootori ventilaator tõmbab korpu- sesse tolmu ja suured metallitolmu kogumid võivad elektrilisi ohte põhjustada. o) Ärge kasutage elektritööriista põlemisvõimelis- te materjalide läheduses. Sädemed võivad need materjalid süüdata. p) Ärge kasutage rakendustööriistu, mis nõua- vad vedelaid jahutusvahendeid. Vee või teiste vedelate jahutusainete kasutamine võib põhjusta- da elektrilööki. Ohutusjuhised kõigiks rakendusteks − tagasilöök ja vastavad ohutusjuhised Tagasilöök on järsk reaktsioon, mis tekib pöörleva ra- kendustööriista nagu lihvketta, lihvtaldriku, traatharja jms kinnihaakumise või blokeerumise tagajärjel. Kin- nihaakumine või blokeerumine põhjustab pöörleva ra- kendustööriista järsu peatumise. Seetõttu kiirendub kontrollimatu elektritööriist blokeeri- miskohas rakendustööriista pöörlemissuunale vastas- suunas. Kui nt lihvketas haakub kinni või blokeerub töödetailis, võib lihvketta serv, mis tungib töödetaili sisse, kinni jää- da ja seeläbi lihvkettast välja murduda või tagasilöögi põhjustada. Lihvketas liigub siis operaatori poole või te- mast eemale olenevalt ketta pöörlemissuunast blokee- rimiskohas. Seejuures võivad lihvkettad ka murduda. Tagasilöök on elektritööriista vale või vigase kasuta- mise tagajärg. Seda saab alljärgnevalt kirjeldatud sobivate ettevaatus- meetmetega vältida. a) Hoidke elektritööriista korralikult kinni ja sead- ke oma keha ja käsivarred asendisse, mis või- maldavad tagasilöögijõude kompenseerida. Kui olemas, kasutage alati lisakäepidet, et omada tagasilöögijõudude või käivitumisel tekkivate reaktsioonimomentide üle võimalikult suurt kontrolli. Operaator suudab sobivate ettevaatusmeetmetega tagasilöögi- ja reaktsioonijõude valitseda. f) Lihvkettad, äärikud, lihvtaldrikud või muud tar- vikud peavad täpselt Teie elektritööriista lihvs- pindlile sobima. Rakendustööriistad, mis sobi täpselt elektritööriista lihvspindlile, pöörlevad eba- ühtlaselt, vibreerivad väga tugevasti ja võivad põh- justada kontrolli kaotamise. g) Ärge kasutage kahjustunud rakendustööriistu. Kontrollige iga kord enne kasutamist rakendus- tööriistu nagu lihvkettaid väljamurdunud kildude ja pragude, lihvtaldrikuid pragude, kulumise või tuge- va ärakulumise, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või rakendustöö- riist kukkus maha, siis kontrollige üle, kas see on kahjustatud, või kasutage kahjustamata rakendus- tööriista. Kui olete rakendustööriista üle kontrol- linud ja paigaldanud, hoidke ennast ja läheduses viibivad inimesed väljaspool pöörleva rakendus- tööriista tasandit ning laske seadmel üks minut suurimatel pööretel töötada. Kahjustatud rakendus- tööriistad murduvad enamasti selle testimisaja jooksul. h) Kandke isiklikku kaitsevarustust. Kasutage ra- kendusest olenevalt täis-näokaitset, silmakaitset või kaitseprille. Kui asjakohane, kandke tolmu- maski, kuulmekaitset, kaitsekindaid või spet- siaalpõlle, mis hoiavad väikesed lihvimis- ja materjaliosakesed Teist eemal. Silmi tuleks kaits- ta eemalepaiskuvate võõrkehade eest, mis tekivad erinevate rakenduste käigus. Tolmumask või respi- raator peab kasutamisel tekkivat tolmu ltreerima. Kui olete kaua valju müra käes, siis võite kaotada kuulmise.

i) Pöörake tähelepanu oma töökoha ohutule va-

hemaale teistest inimestest. Igaüks, kes tööpiir- konda siseneb, peab isiklikku kaitsevarustust kandma. Töödetaili murdetükid või purunenud ra- kendustööriistad võivad eemale lennata ja ka otse- sest tööpiirkonnast väljaspool vigastusi põhjustada. j) Hoidke seadet tööde teostamisel, mille puhul võib rakendustööriist peidetud elektrijuhtmete või iseenda võrgukaabliga kokku puutuda, üks- nes isoleeritud hoidepindadest. Pinge all oleva juhtmega kokkupuutel võivad ka seadme metallo- sad pinge alla sattuda ja elektrilööki põhjustada. k) Hoidke toitekaabel pöörlevatest rakendustöö- riistadest eemal. Kui kaotate seadme üle kontrol- li, siis võidakse võrgukaabel läbi lõigata või kaasa haarata ja Teie käsi või käsivars pöörlevasse ra- kendustööriista sattuda.www.scheppach.com

Jääkriskid Ka siis, kui käsitsete seda elektritööriista eeskirjade ko- haselt, jäävad alati valitsema jääkriskid. Selle elektritöö- riista ehitusviisi ja teostusega seonduvalt võivad tekkida järgnevad ohud: a) Tervisekahjustused, mis tulenevad käe-käsivarre võn- getest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult. b) Vigastused ja materiaalsed kahjud, mis on põhjus- tatud eemalepaiskuvatest rakendustööriistadest, mis paisatakse äkilise kahjustuse, kulumise või nõuetele mittevastava paigalduse tõttu ootamatult elektritööriistast välja/eemale. c) Põletused ja lõikevigastused, kui rakendustööriis- tu puudutatakse vahetult pärast kasutamist ja/või palja nahaga. m HOIATUS! See elektritööriist tekitab käitamise ajal elekt- romagnetilise välja. Kõnealune väli võib teatud tingimus- tel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaa- tidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Tehnilised andmed

Nimipinge 230-240 V~ Nimisagedus 50 Hz Võimsustarve 710 W Nimipöörded (võnkearv) n 800 - 1800 1/min Spindli suurus M14 Lihvpaberi läbimõõt 225 mm Kaitseklass II Kaal 3,8 kg Heliväärtused Helirõhutase L

78 dB Helivõimsustase L

89 dB Määramatus K 3 dB Käe-käsivarre vibratsioon lihvimisel lihvlehega a

Määramatus K 1,5 m/s

b) Ärge pange oma käsi kunagi pöörlevate raken- dustööriistade lähedusse. Rakendustööriist võib tagasilöögi korral üle Teie käe liikuda. c) Vältige oma kehaga piirkonda, kuhu elektritöö- riist tagasilöögi korral liigub. Tagasilöök tõukab elektritööriista blokeerumiskohas lihvketta liikumisele vastupidises suunas. d) Töötage nurkade, teravate servade jms piirkon- nas eriti ettevaatlikult. Takistage rakendustööriis- ta töödetaililt tagasipõrkumist ja kinnikiilumist. Pöörlev rakendustööriist kaldub nurkades, teravatel servadel või tagasipõrkumise korral kinni kiiluma. See põhjustab kontrolli kaotamise või tagasilöögi. e) Ärge kasutage kettsaelehte või hammastatud saelehte. Sellised rakendustööriistad põhjustavad sageli tagasilööki või kontrolli kaotamist elektritöö- riista üle. Ohutusjuhised liivapaberiga lihvimiseks a) Ärge kasutage ülemääraselt suurte mõõtmete- ga lihvlehti, vaid järgige lihvlehe suuruse kohta tootja andmeid. Lihvlehed, mis ulatuvad üle lihv- taldriku serva, võivad tekitada vigastusi ja põhjus- tada blokeerumist, lihvlehtede rebenemist või ta- gasilööki. Täiendavad ohutusjuhised a) Ühendage töötamiseks tolmuimur kaasasoleva adapteri külge. b) TÄHELEPANU! Ärge laske lihvimistolmudel tule vahetusse lähedusse sattuda, sest tolmud võivad olla plahvatusohtlikud. c) Kui viite läbi lihvimistöid, siis kandke alati kait- seprille ja tolmukaitsemaski, eriti just peast kõrgemal töötamisel ning kriitiliste materjalide töötlemisel! Teatud materjalide lihvimisel (nt pliivärvid, mõned puidu- ja metalliliigid) tekivad kahjulikud või mür- gised tolmud. Nende tolmude puudutamine või sissehingamine võib kujutada ohtu operaatorile või läheduses vii- bivatele isikutele. Juhised vibratsiooni ja müra tekke kohta Piirake müra teke ja vibratsioon miinimumile!

1. Kasutage ainult laitmatuid elektritööriistu.

2. Hooldage ja puhastage elektritööriista regulaarselt.

3. Kohandage oma töötamisviis elektritööriistale.

4. Ärge koormake elektritööriista üle.

5. Laske elektritööriist vajaduse korral üle kontrollida.

6. Lülitage elektritööriist välja, kui seda ei kasutata.www.scheppach.com

Paigaldamine ja väljavahetamine Paigaldage lihvpaber (13) takjakinnitusmehhanismiga lihvplaadi (9) külge.

1. Joondage lihvpaber (13) ja lihvplaadil (9) välja ja su-

ruge see ühtlaselt vastu.

2. Tõmmake lihvpaber (13) lihvplaadilt (9) maha, et

see uue/teise vastu vahetada (joon. 5). Tolmuimu m Hoiatus! Nt pliisisaldusega võõba töötlemisel võivad tekkida kahjulikud/mürgised gaasid. Need kujutavad endast ohtu nii kasutajale kui ka läheduses viibivatele ini- mestele! Kasutage seda elektritööriista seepärast ainult koos tolmuimuseadisega ja kaitske ennast ning tööpiir- konnas viibivaid teisi isikuid täiendavalt sobiva isik- liku kaitsevarustusega! Selle elektritööriistaga töötamisel tekib palju tolmu. Tolmuimu on väga kasulik, et tööpiirkond puhas hoida. Imusüsteemi või tolmuimuri saab ühendada imuvooli- kuga (11), mis ühendatakse tolmuimusüsteemi ühen- duse külge.

1. Joondage voolikuotsa nina imivooliku adapteril (12)

välja (joon. 3), pistke ots sisse ja kindlustage see parempöördega (joon. 7).

2. Ühendage tolmuimuadapter sobiva tolmuimusea-

disega nagu nt tolmuimuriga (joon. 8). Juhis: Veenduge, et tolmuimur sobib koos elektritöö- riistaga kasutamiseks. Harjaserv Selle elektritööriista lihvpea on ümbritsetud harjaserva- ga (10). See pakub kahte eelist: a) Harjaserv (10) ulatub lihvplaadist (9) väljapoole ja toetub esimesena töödeldavale pinnale. Nii sea- takse lihvplaat tööpinna suhtes paralleelseks en- ne, kui rakendustööriist töödeldava pinnaga kok- ku puutub. Nii välditakse lihvketta servast tingitud kaarjat süvendit. b) Peale selle takistab harjaserv (10) ülemäärast tol- muemissiooni. Harjaste kaudu ei lahku lihvimisel tekkiv tolm väljapoole, vaid utiliseeritakse imusüs- teemi kaudu. Tehke enne kõiki töid selle elektri- tööriistaga kindlaks, et harjaserv (10) on korras. Laske see välja vahetada, kui tuvastate kahjustusi või kulumist. Esitatud käe-käsivarre vibratsiooniväärtus baseerub lihvlehega lihvimisel. Muud rakendused võivad põhjus- tada teistsuguseid väärtusi. Müra- ja vibratsiooniväärtused määrati vastavalt EN 62841-1 ja EN IEC 62841-2-3. Esitatud vibratsiooniväärtus mõõdeti normeeritud kont- rollmeetodi alusel ja seda saab kasutada ühe elektritöö- riista võrdlemiseks teisega. Esitatud vibratsiooniväärtust saab kasutada ka maha- kandmise sissejuhatavaks hindamiseks. m Hoiatus! Sõltuvalt sellest, kuidas Te elektritööriista kasuta- te, võivad tegelikud vibratsiooniandmed esitatust kõrvale kalduda! Kaitsmaks ennast vibratsioonikoormuse eest, võtke tarvitusele vastavad meetmed! Võtke seejuures arvesse kogu töökulgu, seega ka ajahetki, mil elektritööriist töötab koormuseta või on välja lülitatud! Sobivad meetmed hõlmavad muuhulgas elektritöö- riista ja tööriistaotsakute hooldust ning hoolitsust, käte soojashoidmist, regulaarseid pause ning töö- käikude head planeerimist!

1. Lihvpaberi teralisus on esitatud leheküljel. Mida

väiksem esitatud number on, seda jämedam on teralisus.

2. Kasutage jämedateralist lihvpaberit jämedama-

teks lihvimistöödeks ja peeneteralist lihvpaberit lõpptöötluseks. Soovituslikud on alumiiniumoksii- di, ränikarbiidi või muude sünteetiliste lihvimisva- henditega lihvpaberid.

3. Kui Teil on valida erineva teralisusega lihvpaberite

vahel, siis, alustage jämeda teralisusega ja lõpeta- ge kõige peenema teralisusega, et saavutada hea ning sile lihvimistulemus.www.scheppach.com

6. Liigutage elektritööriista ühtlaste liigutustega möö-

da pinda. Juhis: Ärge hoidke elektritööriista ebaühtlaste lihvimis- tulemuste vältimiseks liiga kaua ühes kohas.

7. Tõstke lihvplaat (9) enne elektritööriista väljalülita-

mist töödeldavalt pinnalt maha.

8. Oodake enne elektritööriista mahapanemist ära,

kuni rakendustööriist on seiskunud. Lae lihvimine (joon. 12)

1. Fikseerige lae piirkonnas töötamiseks lihvpea sp-

lindiga (15) (sisaldub tarnekomplektis) joonisel 12 kujutatud viisil. Pärast kasutamist

1. Lülitage elektritööriist kirjeldatud viisil välja, lahuta-

ge see vooluvarustusest ja laske sel maha jahtuda.

2. Puhastage ja hooldage elektritööriista allpool kir-

jeldatud viisil ja ladustage seda seejärel hoolikalt.

9. Puhastamine, hooldus ja remont

m Hoiatus! Tõmmake enne kõiki töid elektritööriista enda kallal (nt transportimine, ülespanemine, ümbervarustus-, puhas- tus- ja hooldustööd) võrgupistik pistikupesast välja! Puhastamine a) Hoidke kaitseseadised, ventilatsioonipilud ja moo- tori korpus võimalikult tolmu- ning mustusevabad. b) Pühkige elektritööriist puhta lapiga üle või puhuge madala rõhuga (max 3 bar) suruõhuga puhtaks. c) Puhastage elektritööriista vahetult pärast igakord- set kasutamist. d) Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad seadme plastosi rikkuda. Pööra- ke tähelepanu sellele, et vesi ei pääseks seadme sisemusse. Võrguühendusjuhtme väljavahetamine Kui selle elektritööriista võrguühendusjuhe saab kah- justada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalikatsiooniga isikul uuega asendada. Hooldus Kontrollige enne ja pärast kasutamist elektritööriista ning tarvikudetaile (nt rakendustööriistad) kulumise ning kahjustuste suhtes. Vahetage need vajaduse kor- ral käesolevas käsitsusjuhendis kirjeldatud viisil uute vastu. Järgige seejuures tehnilisi nõudeid. Ühendamine vooluvarustusega

1. Tehke kindlaks, et elektritööriist on välja lülitatud.

Lülitage sisse-/väljalüliti (3) enne vooluvarustuse külgeühendamist esmalt alati Välja-asendisse.

2. Pistke võrgupistik eeskirjadekohaselt installeeritud

pistikupessa, mis vastab tehnilistes andmetes esi- tatud nõuetele.

3. Elektritööriist on nüüd käitusvalmis.

m TÄHELEPANU! Monteerige toode enne käikuvõtmist tingimata ter- viklikult! Võnkearv Seadistage enne töö algust rakenduse jaoks sobiv võn- kearv. Kasutage madalat võnkearvu lihvimistöödeks, tõstke võnkearvu täppistöödeks.

1. Seadke võnkearvu ümber käsiratast (6) keerates.

Kui keerate paremale, siis vähendate võnkearvu (joon. 9).

2. Kui keerate vasakule, siis suurendate võnkearvu

(joon. 10). Sisse-/väljalülitamine Sisselülitamine: Vajutage sisse-/väljalülitit (3). Kestevrežiim: (joon. 11) Kindlustage Sisse-/Väljalüliti (3) ksaatornupuga (a). Väljalülitamine: Vajutage korraks sisse-/väljalülitit (3). Juhis: Rakendustööriist pöörleb pärast sisselülitamist järele. Oodake enne elektritööriista mahapanemist ära, kuni rakendustööriist on seiskunud. Lihvimine

1. Paigaldage sobiv lihvleht (13) ja valige sobiv pöör-

2) kinni ja lülitage see kirjeldatud viisil sisse.

3. Oodake ära, kuni rakendustööriist on saavutanud

oma täieliku töökiiruse.

4. Juhtige lihvplaati (9) seina suhtes võimalikult pa-

ralleelselt ja pange see esmalt harjaservaga (10) töödeldavale pinnale.

5. Avaldage lihvpeale (8) veidi survet, et rakendus-

tööriist vastu töödeldavat pinda seada.www.scheppach.com

Ühendusliik Y Kui seadme võrguühendusjuhe saab kahjustada, siis tu- leb see lasta ohtude vältimiseks tootjal, klienditeenindu- sel või sarnase kvalikatsiooniga isikul asendada. Vahelduvvoolumootor

• Võrgupinge peab olema 230 V~.

• Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teos- tada ainult elektrispetsialist. Küsimuste korra esitage palun järgnevad andmed:

• Masina tüübisildi andmed

• Mootori tüübisildi andmed m Hoiatus! Elektritööriista sisemuses ei leidu osi, mida kasu- taja saaks hooldada! Ärge avage kunagi elektritöö- riista! Viige see edasiulatuvateks hooldustöödeks kvalitseeritud spetsialisti kätte!

11. Säilitamine ja transportimine

1. Säilitage elektritööriista mittekasutuse korral kui-

vas, hästi ventileeritud kohas lastele kättesaama- tul viisil, nt kõrge kapi peal või lukustatud paigas.

2. Säilitage elektritööriista, käsitsusjuhendit ja vajadu-

se korral tarvikuid võimaluse korral üheskoos origi- naalpakendis. Nii on Teil kogu informatsioon ja osad alati käepärast.

3. Kandke elektritööriista alati haardepindadest.

4. Transpordikahjustuste vältimiseks pakendage

elektritööriist või kasutage originaalpakendit.

5. Kaitske elektritööriista vibratsiooni ja löökide eest,

eriti nt sõidukites transportimisel.

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Lihvplaat, harjaserv Laske lihvplaat (9) ja harjaserv (10) kahjustuste või tu- geva kulumise korral volitatud spetsialistil sama tüüpi uue vastu vahetada. Teenindus-informatsioon Tuleb silmas pidada, et selle toote puhul vajatakse ka- sutusalasele või loomulikule kulumisele alluvaid või ku- lumaterjalidena järgnevaid osi. Kuluosad*: süsiharjad, lihvtaldrik, harjapea, lihvpaber

• ei sisaldu tingimata tarnekomplektis! Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nende- le eeskirjadele. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsioonikah- justused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmeid regulaarselt kahjus- tuste suhtes. Pöörake tähelepanu sellele, et ülekontrol- limisel pole ühendusjuhe vooluvõrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühen- dusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik.www.scheppach.com

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme ko- haletarnimise korral võib see anda lõppkasutaja järele- pärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded. Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi kogu- misse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava va- naseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järgne- vates kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad).

13. Vigade kõrvaldamine

Arvatavad väärfunktsioonid, rikked või kahjustused lähtuvad sageli põhjustest, mida kasutaja saab ise kõrvaldada. Kontrollige seetõttu elektritööriist enne spetsialistiga ühendust võtmist allseisva tabeli alusel üle. Enamikel juhtudel saab nii rikked kiiresti kõrvaldada. Rike Võimalik põhjus Abinõu Elektritööriist ei käivitu Vooluvarustus katkenud Kontrollige vooluvarustust teise elektritööriista külgeühendamisega Võrgukaabel või pistik defektne Kontrollib elektrispetsialist Muu elektriline defekt elektritööriistas Kontrollib elektrispetsialist Elektritööriist ei arenda täit võimsust Pikenduskaabel liiga pikk ja/või liiga väikese ristlõikega Kasutage lubatud pikkusega ja/või ristlõikega pikenduskaablit Vooluvarustuse (nt generaator) pinge on liiga madal Ühendage elektritööriist sobiva vooluvarustuse külge Halb töötulemus Rakendustööriist kulunud Laske rakendustööriist välja vahetada Lihvplaat kulunud Laske lihvplaat välja vahetada Tugev tolmueraldus Harjaserv kulunud Vahetage harjaserv välja Tolmuimu külge ühendamata/sisse lülitamata Ühendage tolmuimu külge/lülitage sissewww.scheppach.com

EL vastavusdeklaratsioon Vastavusdeklaratsiooni originaali tõlge Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib esitatud direktiivide ja normidega. Deklaratsiooni objektiks olev siin kirjeldatud ese vastab Euroopa Parlamendi ja nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ainete kasutamispiirangu kohta elektri- ja elektroonikaseadmetes. * Tehnilised dokumendid on saadaval: ** Artiklinumber *** Art nimetus: Seina- ja laelihvija DS920 , DTS225 Kaubamärk ****

14. Vastavusdeklaratsioon
