MANUAL DE UTILIZARE KM 105180 R Bp Pack Classic Kärcher

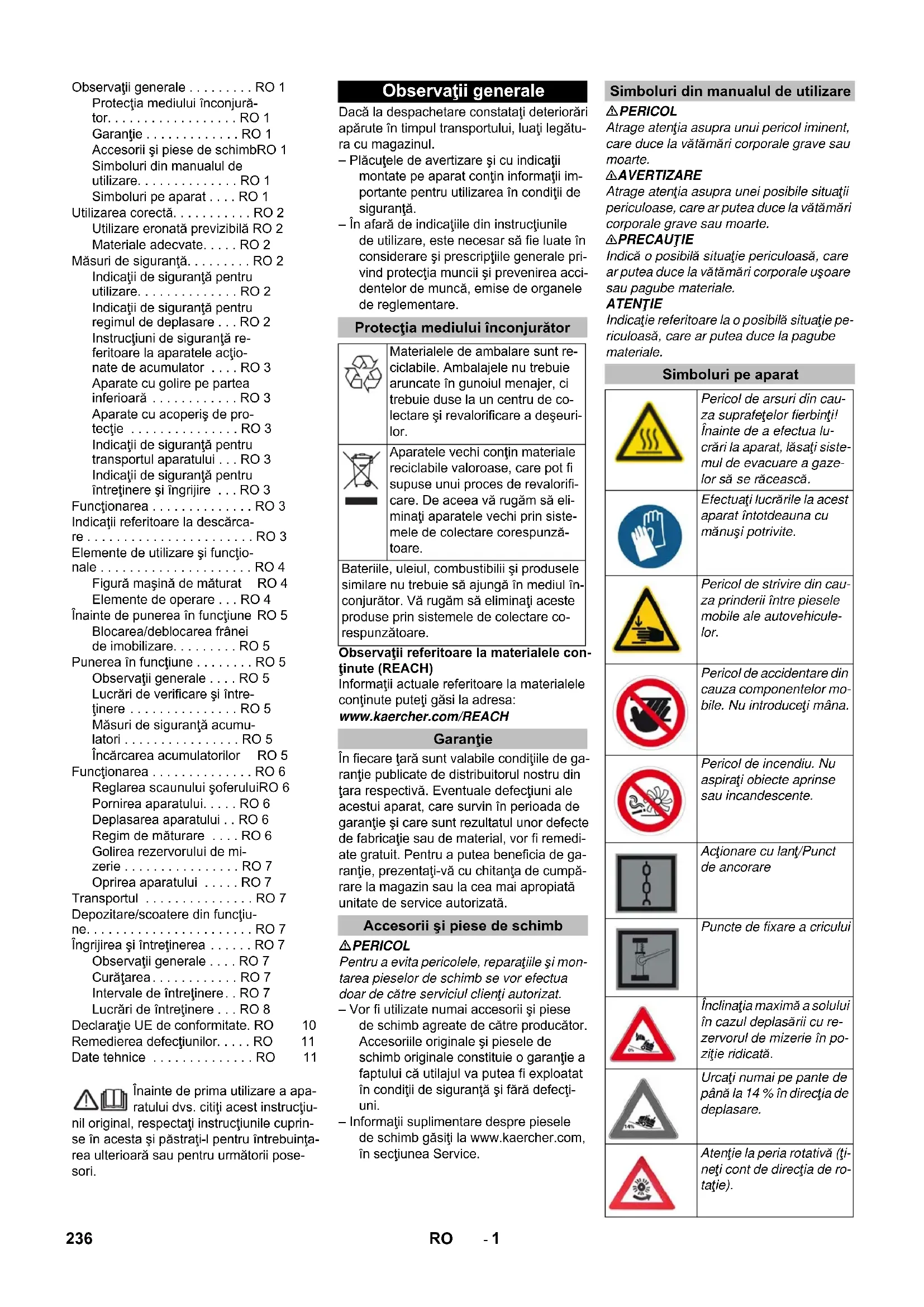

Observații generale ..... RO 1

Protectția mediului înconjură- tor....RO 1

Garantie ....RO 1

Accesorii și piese de schimbRO 1

Simboluri din manualul de utilizare....RO 1 Simboluri pe aparat....RO 1

Utilizarea corectă....RO 2

Utilizare eronată previzibilă RO 2 Materiale adecvate. . . . RO 2

Măsuri de siguranță. ..... RO 2

Indicații de siguranță pentru utilizare....RO 2

Indicații de siguranță pentru regimul de deplasare . . . RO 2

Instrucțiuni de siguranță referitoare la aparatele acționate de acumulator .... RO 3

Aparate cu golire pe partea inferioară ....RO 3

Aparate cu acoperiş de pro- tectie ..... RO 3

Indicații de siguranță pentru transportul aparatului . . . RO 3 Indicații de siguranță pentru întreținere și îngrijire . . . RO 3

Functionarea ..... RO 3

Indicații referitoare la descărca- re....RO 3

Elemente de utilizare și funcțio-

nale....RO 4 Figură mașină de măturat RO 4 Elemente de operare ... RO 4

Înainte de punerea în funcțiune RO 5 Blocarea/deblocarea frânei de imobilizare. . . . . . . . RO 5

Punerea în funcțiune ..... RO 5 Observații generale .... RO 5

Lucrări de verificare și între- ținere ..... RO 5

Măsuri de siguranță acumulatori....RO 5

Încărcarea accumulatorilor RO 5

Functionarea ..... RO 6

Reglarea scaunului șoferuluiRO 6

Pornirea aparatului.....RO 6

Deplasarea aparatului .. RO 6

Regim de măturare .... RO 6

Golirea rezervorului de mi- zerie ..... RO 7

Oprirea aparatului ..... RO 7

Transportul ..... RO 7

Depozitare/scoatere din functiune....RO 7

Îngrijirea și întreținerea ..... RO 7

Observații generale .... RO 7

Curățarea....RO 7

Intervale de întreținere.. RO 7

Lucrări de întreținere ... RO 8

Declaratie UE de conformitate. RO 10

Remedierea defectiunilor....RO 11

Date tehnice ..... RO 11

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii pose-sori.

Observații generale

Dacă la despachetare constatați deteriorări apărute în timpul transportului, luați legătura cu magazinul.

- Plăcuțele de avertizare și cu indicatii montate pe aparat conțin informații importante pentru utilizarea în condiții de siguranță.

– în afară de indicațiile din instructiunile de utilizare, este necesar să fie luate în considerare și prescripțiile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele de reglementare.

Protectia mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valorose, care pot fi supuse unui proces de revalorificare. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Bateriile, uleiul, combustibilii și produsele similare nu trebuie să ajungă în mediul în-conjurător. Vă rugăm să eliminați aceste produse prin sistemele de colectare co-respunzătoare.

Observații referitoare la materialele con- ținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Accesorii și piese de schimb

PERICOL

Pentru a evita pericolele, reparațiile și montarea pieselor de schimb se vor efectua doar de către serviciul clienti autorizat.

- Vor fi utilizate numai accesorii și piese de schimb agreate de către producător. Accesoriiile originale și piesele de schimb originale constituie o garanție a faptului că utilajul va putea fi exploatat în condiții de siguranță și fără defectiuni.

– Informații suplimentare despre piesele de schimb găsiți la www.kaercher.com, în sectiunea Service.

Simboluri din manualul de utilizare

PERICOL

Atrage atenția asupra unui pericol iminent, care duce la vătămări corporale grave sau moarte.

△AVERTIZARE

Atrage atenția asupra unei posibile situații periculoase, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare sau pagube materiale.

ATENTIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Simboluri pe aparat

	Pericol de arsuri din cauza suprafetelor fierbintiÎnainte de a efectua lucrări la aparat, lăsați sistemul de evacuare a gaze-lor să se răcească.
	Efectuați lucrările la acest aparat întotdeauna cu mănuși potrivite.
	Pericol de strivire din cauza prinderii între piesele mobile ale autovehicule-lor.
	Pericol de accidentare din cauza componentelor mo-bile. Nu introduceti mâna.
	Pericol de incendiu. Nu aspirați obiecte aprinse sau incandescente.
	Actionare cu lanț/Punct de ancorare
	Puncte de fixare a cricului
	Înclinația maximă a solului în cazul deplasării cu re-zervorul de mizerie în po-ziție ridicată.
	Urcați numai pe pante de până la 14 % în direcția de deplasare.
	Atenție la peria rotativă (ți-neți cont de direcția de ro-tație).
	Tensiune electrică periculoasă!
	Respectați indicația!
	Manevrați lent!
	Citiți manualul de operare și respectați instrucțiunile din acesta.
	Pericol de deteriorare!Nu spălați filtrul de praf fin.

Utilizarea corectă

Mașina de măturat este prevăzută pentru uzul casnic și pentru următoarele suprafete:

■ parcări
■ suprafete de productie
■ suprafete logistice
hoteluri
■ magazine
■ magazii
■ trotuare

– Această mașină de măturat este desti- nată măturării suprafețelor murdare în spații interioare și exterioare.
- Aparatul și accesoriiile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate.
- Utilizați acest aparat de măturat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare.
– Nu efectuați modificări ale aparatului.
– Aparatul este prevăzut numai pentru aspirarea suprafetelor specificate în manualul de utilizare.
– Deplasarea se va face numai pe suprafețele specificate de proprietar sau de reprezentantul acestuia pentru folosi-rea mașinii.
– În general: nu lăsați în apropierea aparatului substanțe ușor inflamabile (pericol de explozie/incendiu).

Utilizare eronată previzibilă

→ Nu măturați/aspirați niciodată lichide explozive, gaze inflamabile, precum și acizi nediluați și solventi! Aici se include benzina, diluanții sau păcura, care împreună cu aerul aspirat pot forma vapori sau amestecuri explozibile, în plus menționăm acetona, acizii nediluați și solventii, deoarece ele atacă materialele folosite la acest aparat.
→ Nu măturați/aspirați niciodată pulberi metalice reactive (ex. aluminiu, magneziu, zinc), acestea formează gaze explozive în combinație cu soluții de curățat puternic alcaline sau acide.
→ Nu măturați/aspirați obiecte aprinse sau incandescente.
→ Aparatul nu este adecvat pentru măturarea substanțelor nocive.
→ Nu stați în zona periculoasă. Este interzisă utilizarea în încăperi unde există pericol de explozie.
→ Nu este permisă transportarea pasagerilor pe vehicul.
→ Împingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzi-se.

Materiale adecvate

-asfalt
- podele industriale
- şapă
- beton
– dale de piatră

Măsuri de siguranță

Indicații de siguranță pentru utilizare

→ Pentru a păstra jocul și intervalele de conturnare, aparatul nu trebuie operat la o altitudine mai mare de 2000 metri deasupra nivelului mării.
→ (Valabil numai pentru Finlanda) Dacă aparatul este echipat cu o conductă de furtun din PVC, el nu trebuie folosit la temperaturi scăzute ale mediului (sub 0°C). Dacă aveți întrebări referitoare la aparatul dvs., vă rugăm să luați legătura cu Kărcher.
→ Aparatul și accesoriiile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună și permit utilizarea aparatului în condiții de siguranță. Dacă starea nu este ireproșabilă, acestea nu pot fi utilizate.
→ La utilizarea aparatului în zone periculose (de ex. benzinării) se vor respecta instrucțiunile de securitate corespunzătoare. Este interzisă utilizarea în încăperi unde există pericol de explozie.

△PERICOL

Pericol de accidentare!

→ Nu utilizati aparatul fără acoperiș de protectie impotriva obiectelor în cădere în zonele unde există pericolul accidentării operatorului prin obiectele căzătoare.
→ Operatorul trebuie să folosească aparatul conform specificațiilor acestuia. Acesta trebuie să respecte condițiile lo-

cale și în timpul utilizării să fie atent la terți, în special la copii.

→ Trebuie respectate măsurile, regulile și prevederile valabile pentru vehicule.
→ Înainte de începerea lucrului, operatorul trebuie să se asigure, că toate dispozitivele de protectie sunt montate și funcționează în mod corespunzător.
→ Operatorul aparatului este responsabil pentru accidentele care implică alte persoane sau proprietatea acestora.
→ Aveți grijă ca operatorul să poarte haine strâmte. Operatorul trebuie să poarte de asemenea pantofi rezistenți și să evite hainele largi.
→ Înainte de pornire verificați imediata apropiere a aparatului (de ex. copii). Aveți grijă să existe o bună vizibilitate!
→ Nu lăsați aparatul nesupravegheat în timp ce motorul este în funcțiune. Operatorul poate părăsi aparatul abia după ce motorul a fost oprit, aparatul a fost imobilizat și cheia a fost scoasă.
→ Pentru a prevenfolosirea aparatului de persoane neautorizate, scoateti cheia aparatului.
→ Aparatul poate fi folosit numai de persoane instruite în manipularea acestuia sau care și-au dovedit abilitatea de a opera aparatul și au fost însărcinate în mod expres cu utilizarea aparatului.
→ Aparatul nu este destinat pentru a fi folosit de persoane (inclusiv copii) cu capacități psihice, senzoriale sau mintale limitate sau de persoane, care nu dispun de experienta și/sau cunoștința necesară, cu exceptia acelor cazuri, în care ele sunt supravegheate de o persoană responsabilă de siguranța lor sau au fost instruite de către acestă persoană în privința utilizării aparatului.
→ Nu lăsați copii nesupravegheati, pentru a vă asigura, că nu se joacă cu aparatul.

PRECAUTIE

Pericol de deteriorare! Nu măturați benzi, sfori sau sărme, pentru că aceștia se pot în-fășura pe cilindrul de măturare.

Indicații de siguranță pentru regimul de deplasare

△PERICOL

Pericol de accidentare! Verificați capacitate portantă a solului înainte de deplasare.

PERICOL

Pericol de accidentare și de rănire!

Pericol de răsturnare în cazul unor pante prea mari.

- Urcați numai pe pante de până la 14 % în directția de deplasare.

Pericol de răsturnare la viraje rapide (în special la curbele la stânga).

- Mergeti încet în curbe.

Pericol de răsturnare în cazul în care suprafața nu este stabilă.

- Miscați aparatul numai pe suprafete stabile.

Pericol de răsturnare în cazul unei înclinări laterale prea mari.

- În directia perpendiculară pe directia de mers urcati numai pe pante de până la maxim 10%.

Instrucțiuni de siguranță referitoare la aparatele acționate de accumulator

Indicație: Garanția este valabilă numai dacă se folosesc accumulatorii și încărcă- toarele recomandate de Kärcher.

– Respectați neapărat instrucțiunile producătorului acumulatorului și ale producătorului încărcătorului. Respectați legislația privind manipularea acumulatorilor.
– Nu lăsați acumulatorii să stea mult descărcați; ei trebuie încărcați cât mai repede posibil.
– Pentru a evita curenții de conturnare, aveți grijă ca accumulatorii să fie mereu curați și uscați. Feriți-i de murdărire, de exemplu prin pulberi metalice.
– Nu așezați unelte sau obiecte similare pe accumulator. Pericol de scurtcircuit și explozie.
– În apropierea accumulatorului sau al spațiului unde se încarcă accumulatorul este interzis focul deschis, generarea de scântei și fumatul. Pericol de explozie.
- Nu atingeti părțile componente fierbinti, de ex. motorul (pericol de arsuri).
– Atenție la manipularea acidului de bterie. Se vor respecta instrucțiunile de siguranță corespunzătoare!
- Acumulatorii consumați trebuie elimi- nați în mod ecologic, conform Directivei 91/157/CEE.

Aparate cu golire pe partea inferioară

△PERICOL

Pericol de accidentare!

→ În cazul lucrărilor la clapeta de golire superioară ridicati de tot rezervorul de mizerie și asigurati-l.
→ Aplicați siguranța doar în afara zonei de pericol.

Acoperișul de protectie (optional) a șoferului oferă protectie contra obiectelor căză-toare mai mari. Însă nu oferă protectie la răsturnare!

→ Verificați ziliț acoperișul de protecție cu privire la deteriorări.
→ La deteriorarea acoperişului de protecție, chiar și a elementelor separate, acoperişul trebuie înlocuit în totalitate.
→ Orice modificare a acoperişului de protecție cât și montarea altor elemente, componente și unități constructive decât cele aprobate de Kärcher nu sunt permise și limitează în anumite condiții funcția acoperişului de protecție.

Indicații de siguranță pentru transportul aparatului

→ Tineți cont de greutatea în stare goală (greutatea de transport) a aparatului în cazul transportului pe trailere sau alte autovehicule.
→ Pentru transportul aparatului scoateți stecărul bateriei și fixați bine aparatul.

Indicații de siguranță pentru întreținere și îngrijire

→ Înaintea curățării și întreținerii aparatului, a înlocuirii componentelor sau a trecerii la altă funcție, aparatul trebuie oprit și trebuie scoasă cheia de contact.
→ La aparatele cu o baterie de tracțiune, bateria trebuie deconectată de la sistemul electric al aparatului prin punctul de decuplare al bateriei (ștecărul bateriei) la toate lucrările de întreținere și reparații.
→ În cazul lucrărilor la instalația electrică decuplați acumulatorul. Pentru aceasta deconectați mai întâi borna minus, apoi borna plus. Reconectarea se face în succesiune inversă. Conectați mai întâi borna plus, apoi borna minus.
→ Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări).
→ Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protectie relevante.
→ Aparatele trebuie să fie verificate din punctul de vedere al siguranței în ex-ploatare în funcție de reglementările locale pentru aparatele de uz comercial folosite în mai multe locuri.
→ Efectuați lucrările la acest aparat întot-deauna cu mănuși potrivite.

Functionarea

Maşina de măturat funcționează după prin- cipiul fărașului.

– Cilindrul de măturare rotativ transportă murdăria direct în rezervorul de murdărie.
– Mătura laterală curăță colțurile și mu-chiile de pe suprafața de măturat și transportă murdăria pe banda cilindrului de măturare.
– Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

Indicații referitoare la descărcare

⚠ Pericol

Pericol de accidentare și de deteriorare! La încărcare țineți cont de greutatea aparatului.

Masa (fără baterii) 560 kg*
Masa (cu baterii) 860 kg*
* Cu accesoriiile montate greutatea apara-tului este considerabil mai mare.

→ Nu folositi stivuitor.

→ Pentru încărcarea aparatului utilizati o rampă sau o macara corespunzătoare!
→ La utilizarea unei rampe aveți grijă la următoarele:

Gardă la sol: 70 mm.

→ Dacă mașina se livrează pe un palet, trebuie să construiți o rampă de descăr-care din scândurile livrate împreună cu aparat.

Instructiunile referitoare la montare se găsesc la pagina 2 (interiorul copertei).

Observație importantă: fiecare scândură trebuie fixată cu câte 2 şuruburi.

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟

C 1 2 3 4 5 6 7 8 9

Figură maşină de măturat Elemente de operare

Figura A

1 Plăcuța de tip
2 Scaun (cu comutator de contact)
3 Volan
4 Spot albastru (optional)
5 Mâner cu buton de blocare
6 Capacul aparatului
7 Mătură laterală, dreapta
8 Roată din fată
9 Acces cilindru de măturare
10 Punct de fixare
11 Set de acumulatori (numai în pachetul de livrare al KM 105/180 R Bp Pack)
12 Capotă motor
13 Girofar
14 Semnalizator (optional)
15 Faruri din spate (optional)
16 Roată de actionare
17 Vizor ulei hidraulic

Figura B

1 Maneta de comandă pentru mătura cilindrică și mătura laterală Maneta spre înainte: Mătura cilindrică pornită și mătura laterală coborâtă și pornită. Maneta spre înapoi: Mătura cilindrică pornită
2 Manetă de operare rezervor de mizerie Ridicarea/coborârea rezervorului de mizerie
3 Manetă de comandă pentru mătură cilindrică Ridicare și coborâre mătură cilindrică
4 Manetă de operare clapetă rezervor Închidere/deschidere capac rezervoru- lui
5 Lămpi de control și afișaj
6 Comutator lumini (optional)
7 Comutator suflantă și sistem de curățare filtru Pozitie centrală: Sistem de curățare filtru și suflantă oprite Pozitie față: Suflantă pornită Pozitie spate: Curățarea filtrului, pornit

8 Comutator claxon
9 Sigurante
10 Pedală de frânare
11 Pedală de deplasare înainte/înapoi
12 Reglare suplimentară uzură / reglare oglindă măturare mătură cilindrică
13 Comutator lumini intermitente (optional)
14 Contact aprindere Pozitia 0: Oprise motor Pozitia 1: Aprindere pornită Pozitia 2: Pornire motor
15 Fişa accumulator
16 Frâna de imobilizare
17 Manetă pentru reglarea scaunului
18 Cheie pentru accesul la valțul de mătu- rare

Lămpi de control și afișaj

Figura C

1 Afişaj pe display (capacitatea bateriei)
2 Control încărcare baterie
3 Indicator de lumină de lucru
4 Lampă de control lumină de semnaliza- re
5 Indicator clapetă rezervor de material măturat, deschis

6 Lumină de avertizare clapetă rezervor de material măturat, închis
7 nu este alocat
8 Afisaj de curătare a filtrului, activ
9 nu este alocat

Înainte de punerea în functiune

Blocarea/deblocarea frânei de imobilizare

→ Eliberați frâna de imobilizare în timp ce țineți pedala de frână apăsată.
→ Trageți frâna de imobilizare în timp ce țineți pedala de frână apăsată.

Punerea în funcțiune

Observații generale

→ Amplasați mașina de măturat pe o suprafață plană.
→ Scoateți cheia de contact.
→ Blocați aparatul folosind frâna de imobilizare.

Lucrări de verificare și întreținere

Zilnic înaintea utilizării

→ Verificați nivelul de încărcare a bateriilor, încărcați bateriile, dacă este nevoie (vezi capitolul "Încărcarea bateriilor").
→ Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele.
→ Verificați roțile dacă nu s-au prins benzi în ele.
→ Verificați funcționarea tuturor elementelor de comandă.
→ Verificați aparatul în privința deteriorări- lor.

Notă: Descrierea o găsiți în capitolul Îngrijirea și întreținerea.

Măsuri de siguranță acumulatori

Când umblati cu accumulatorii, respectați neapărat următoarele avertismente:

	Respectați indicatiile de pe acumulator, din instrucțiunile de utilizare și din manualul de utilizare ale vehiculului!
	Purtați protectie pentru ochi!
	Țineți copiii departe de acizi și acumulatori!
	Pericol de explozie!
	Este interzisă folosirea focului deschis, provocarea de scântei și fumatul!
	Pericol de accidentare!

	Prim ajutor
	Simbol de avertizare
	Scoaterea din uz
	Nu aruncați acumulatorii în gu-noiul menajer!
	Tensiune electrică periculoasă!

Pericol

Pericol de explozie! Nu așezați unelte sau alte obiecte similare pe accumulator, adică pe polii acesteia și pe conexiunile dintre celule.

Pericol

Pericol de accidentare! Nu lăsați să ajungă plumb pe răni. După ce lucrați cu acumulatori, spălați-vă mereu pe mâini.

△PERICOL

Pericol de incendiu și explozie!

– Este interzis fumatul și folosirea focului deschis.
- Încăperile unde se încarcă acumulatori trebuie să fie bine aerisite, deoarece în timpul încărcării se formează un gaz puternic exploziv.

⚠ Pericol

Pericol de arsuri cauzate de acizi!

• Dacă v-ati stropit cu acid în ochi sau pe piele, clătiți cu multă apă.
  — Apoi mergeti imediat la un medic.
• Spălați cu apă hainele contaminate.

Încărcarea accumulatorilor

PRECAUTIE

Înainte de utilizare încărcați acumulatorii.

△PERICOL

Pericol de accidentare! Respectați reglementările referitoare la siguranță cu privire la tratarea bateriilor. Respectați instrucțiunile producătorului încărcătorului. Citiți instrucțiunile de utilizare anexate ale producătorului și respectați-le. Încărcăți acumulatoarele numai cu un încărcător adecvat.

△PERICOL

Pericol de arsuri acide. Reumplerea apei atunci când bateria este descărcată poate duce la scurgeri de acid! Folosiți ochelari de protecție atunci când manipulați acidul din baterie și respectați reglementările pentru a preveni rănirea precum și distrugerea hainelor. Spălați imediat cu multă apă eventualii stropi de acid de pe piele sau de pe îmbrăcăminte.

PRECAUTIE

Pericol de deteriorare. Pentru completarea lichidului din accumulator folositi numai apă distilată sau desalinizată (VDE 0510). Nu

folositi aditivi (aşa-numiți amelioratori), deoarece garanția își poate pierde valabilitatea.

→ Aşezati dispozitivul în siguranță în încăperi uscate, cu aerisire suficientă.

→ Deschideți capota motorului. Indicație: Capota trebuie să rămână deschisă pe parcursul încărcării.

→ Scoateți ștecherul bateriei de la mașină și conectați-I la conectorul încărcătorului.

→ Introduceți stecherul încărcătorului întrun conector normal de 16 A, încărcătorul începe să încarce automat.

→ Încărcați bateria conform instrucțiunilor din manualul de operare a încărcătorului. Încărcătoarele recomandate (adecvate pentru acumulatorii folosiți) sunt reglate electronic și încheie procesul de încărcare automat.

→ Indicație: Când acumulatoarele sunt încărcate, deconectați mai întâi încărcătoarele de la rețeaua de curent și apoi de la acumulatoare.

Baterii recomandate, încărcătoare Indicație

Varianta KM 105/180 R Bp Pack (1.186-051.0) este furnizată cu baterii și încărcător.

Varianta KM 105/180 R Bp (1.186-050.0) este furnizată fără baterii și încărcător.

Vă recomandăm următoarele baterii și încărcătoare:

	Nr. de comandă
Pachet de acumulatori 36 V, 240 Ah, (în jgheab, cu întreținere redusă) *	6.981-067.0
Încărcător 36 V, 40 A 6	981-066.0
* aparatul trebuie prevăzut cu 1 set de baterii

Nu vă recomandăm utilizarea altor baterii și încărcătoare, acestea pot fi utilizate doar după consultarea serviciului pentru clienti KÄRCHER.

Verificarea și corectarea nivelului de lichid al accumulatorului

PRECAUTIE

Respectați neapărat indicațiile producătorului bateriei și procedați în conformitate.

Verificarea stării de încărcare a acumulatorului

Starea de încărcare a bateriei este afișată pe afișajul mașinii de măturat.

36.7 V BATT. 36 V Σ 5.0 % % + -

Dacă indicatorul de încărcare a bateriei este roșu:

Bateria este descărcată. Regimul de măturare se întrerupe automat (repornirea regimului de măturare este posibilă numai după încărcarea bateriei).
→ Duceți aparatul direct la stația de încăr-care și evitați pantele.
→ Încărcați acumulatorul.

Functionarea

Reglarea scaunului șoferului

1 Manetă pentru reglarea scaunului 2 Scaun șofer

→ Trageți maneta pentru reglarea scaunului spre exterior.
→ Mutati scaunul, eliberați maneta și fixați-o.
→ Prin mișcarea scaunului înainte și înapoi verificați dacă este blocat.

Pornirea aparatului

Notă: Aparatul este dotat cu un comutator de contact la scaun. La părăsirea scaunului de șofer aparatul se oprește.

Indicatie: Filtrul fin de praf este curățat automat la pornirea dispozitivului.

→ Aşezati-vă pe scaunul şoferului.
→ Blocati aparatul folosind frâna de imobilizare.
→ Introduceti cheia de contact în contact.
→ Rotiți cheia de contact în poziția „I”. Aparatul este în stare de funcționare.
→ Rotiți cheia de contact în poziția „II”. Aparatul poate fi deplasat. Indicație: Indicatorul capacității bateriei indică după cca. 10 secunde starea re-ală de încărcare.

Deplasarea aparatului

→ Apăsați pedala de frânare și țineți-o apăsată.
→ Eliberați frâna de imobilizare.

Deplasarea înainte

→ Apăsați lent pedala de acceleratie spre față.

Deplasarea în spate

Pericol

Pericol de accidentare! Când mergeti în spate, aveți grijă să nu periclitați nicio persoană, eventual cereti instructaj în acest sens.

→ Apăsați lent pedala de acceleratie spre spate.

Manevrarea

→ Pedala de deplasare permite reglarea vitezei de deplasare fără trepte.
→ Evitați să acționați brusc pedala.

Frânarea

→ Dacă eliberați pedala, aparatul este frânat și se oprește singur.

Indicatie: Efectul de frânare poate fi accentuat prin apăsarea frânei de picior.

Trecerea peste obstacole

Trecerea peste obstacole fixe de până la 70 mm:

→ Treceți încet și cu grijă peste ele. Trecerea peste obstacole fixe de peste 70 mm:
→ Trecerea peste obstacole se va face numai folosind o rampă adecvată.

Regim de măturare

ATENTIE

Nu măturați benzi de ambalare, sărme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de măturare.

Notă: Pentru a atinge un rezultat optim de curățare, viteza de deplasare trebuie adaptată la condițiile existente.

Indicatie: Filtrul fin de praf este curățat automat la fiecare 10 minute în timpul functionării.

Indicatie: Când lucrați frecvent în zona cu praf fin, filtrul trebuie curățat și apăsând întrerupătorul de curățare a filtrului.

Curățați manual filtrul de praf fin.

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10 FU FU FU FU 01-30

→ Curățați filtrul de praf fin cu butonul de curățare a filtrului.

Manetă de operare

1 Maneta de comandă pentru mătura cilindrică și mătura laterală
2 Manetă de operare rezervor de mizerie 3 Manetă de comandă pentru mătură cilindrică

4 Manetă de operare clapetă rezervor Maneta de comandă pentru mătura cilindrică și mătura laterală

→ Maneta de comandă (1) spre înainte: Mătura cilindrică pornită și mătura laterală coborâtă și pornită.
→ Maneta de comandă (1) spre înapoi: Mătura cilindrică pornită.

Manetă de operare rezervor de mizerie

→ Manetă de operare rezervor de mizerie (2) în față: rezervorul de mizerie coboară.

→ Manetă de operare rezervor de mizerie (2) în spate: rezervorul de mizerie se ridică.

Manetă de operare cilindru de măturare

→ Maneta de comandă pentru mătura cilindrică (3) spre înainte: Mătura cilindrică se ridică.
→ Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Manetă de operare clapetă rezervor

→ Manetă de operare clapetă rezervor (4) în față: clapeta rezervorului de mizerie se deschide.
Indicație: Lampa indicatoare verde trebuie să se aprindă.

→ Manetă de operare clapetă rezervor (4) în spate: clapeta rezervorului de mize- rie se închide.

Indicație: Lampa indicatoare roșie trebuie să se aprindă.

Măturarea podelelor uscate

→ Porniti suflanta.
→ în cazul curățării suprafetelor:
Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: Mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.
→ Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschi-de. Indicatie: Lampa indicatoare verde trebuie să se aprindă.
→ La curățarea marginilor laterale: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înainte: Mătura cilindrică pornită, mătura laterală pornită și coboară. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Măturarea podelelor umede sau uscate

→ Opriti suflanta.
→ încazul curățării suprafetelor:
Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: Mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

→ Manetă de operare clapetă rezervor (4) în față: capacul rezervorului se deschi-de. Indicatie: Lampa indicatoare verde trebuie să se aprindă.

→ La curățarea marginilor laterale: Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înainte: Mătura cilindrică pornită, mătura laterală pornită și coboară. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.

Golirea rezervorului de mizerie

PERICOL

Pericol de accidentare!

→ În timpul procesului de golire, în raza de actiune a utilajului nu trebuie să se afle persoane sau animale.

Pericol de răsturnare!

→ Amplasați aparatul pe o suprafață pla- nă în timpul procesului de golire.

⚠AVERTIZARE

Pericol de strivire!

→ Nu introduceți mâna între tijele mecanismului de golire. Nu staționați sub rezervorul ridicat.

ATENTIE

Pericol de rănire și deteriorare a aparatului!

→ Există pericolul aruncării cu obiecte măturate datorită rotirii cilindrului de măturare în timpul procesului de golire Mențineți o distanță corespunzătoare față de cilindru.

→ Ridicați mătura cilindrică și mătura laterală cu maneta de comandă: Maneta de comandă 1 în mijloc și maneta de comandă 3 spre înainte.
→ Închideți clapeta rezervorului, împingeți maneta de operare (4) în spate. Indicație: Lampa indicatoare verde trebuie să se aprindă.
→ Ridicați rezervorul de mizerie, împingetți maneta de operare (2) în spate.
→ Apropiati-vă încet de recipientul de co- lectare.
→ Blocați aparatul folosind frâna de imobilizare.
→ Deschideți clapeta rezervorului, pentru acesta împingeți maneta de operare a clapetei rezervorului (4) în față și goliți rezervorul de mizerie.
Indicație: Lampa indicatoare roșie trebuie să se aprindă.

→ Închideți clapeta rezervorului, pentru acesta trageți maneta de operare a cla-petei rezervorului (4) în spate, până la capăt, să se blocheze.
Indicație: Lampa indicatoare verde trebuie să se aprindă.
→ Eliberați frâna de imobilizare.
→ Îndepărtați-vă încet de la recipientul de colectare.
→ Coborâți rezervorul de mizerie până la capăt, pentru acesta împingeți maneta de operare a rezervorului de mizerie (2) în față

Oprirea aparatului

→ Apăsați pedala de frânare și țineți-o apăsată.
→ Blocati aparatul folosind frâna de imobilizare.
→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

Transportul

PERICOL

Deteriorări intervenite în urma transportului!

→ Tineți cont de greutatea în stare goală (greutatea de transport) a aparatului în cazul transportului pe trailere sau alte autovehicule.
→ În cazul transportării în vehicule asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.
→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.
→ Blocati aparatul folosind frâna de imobilizare.
→ Fixați aparatul de punctele de blocare folosind curele, frânghii sau lanțuri.
→ Fixați roțile aparatului cu o pană.
→ În timpul transportării mașinii de măturat decuplați bateria.

Depozitare/scoatere din funcțiune

PERICOL

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

→ Amplasați mașina pe o suprafață plană, într-un mediu uscat fără pericol de în- gheț. Acoperiți-o pentru a o proteja de praf.
→ Ridicati cilindrul de măturare și măturile laterale pentru a evita deteriorarea perilor.

→ Închideți clapeta rezervorului.

→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.

→ Blocați aparatul folosind frâna de imobilizare.

→ Asigurați aparatul pentru ca să nu se poată deplasa din greșeală.

Dacă nu utilizați mașina de măturat pe o perioadă mai îndelungată, țineți cont și de următoarele:

→ Curățați exteriorul și interiorul mașinii de măturat.
→ Scoateți stecherul bateriei.
→ Încărcați acumulatorul și reîncărcați-l la un interval de aproximativ 2 luni.

Îngrijirea și întreținerea

⚠PRECAUTIE

Pericol de deteriorare din cauza scurtcircuitului!

→ Când lucrați la instalația electrică sau înainte de a deschide capacele electrice, bateria trebuie deconectată sau conectorul bateriei trebuie deconectat.

ATENTIE

Pericol de deteriorare!

→ Nu spălați filtrul de praf fin.
→ Reparațiile vor fi efectuate numai de service-uri autorizate sau de specialiști în domeniu care cunosc normele de protectie relevante.
→ Aparatele pentru uz comercial folosite în mai multe locuri trebuie supuse unei verificări de siguranță conform VDE 0701.

Observații generale

→ Amplasați mașina de măturat pe o suprafață plană.
→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.
→ Blocați aparatul folosind frâna de imobilizare.

Curățarea

PRECAUTIE

Pericol de deteriorare!

→ Curățarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la presiune înaltă (pericol de scurtcircuit sau alte deteriorări).

Curățarea interiorului aparatului

△PERICOL

Pericol de accidentare!

→ Purtati mască de protectie împotriva prafului și ochelari de protectie.
→ Curățați aparatul cu o cârpă.
→ Curățati aparatul cu aer comprimat.

Curățarea exteriorului aparatului

→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluție de curățare ușoară.

Notă: Nu utilizati agenți de curățare agresivi.

Intervale de întreținere

Notă: Contorul pentru orele de funcționare indică intervalele de întreținere.

Întreținerea de către client

Notă: În cazul întreținerii de către client, toate lucrările de service și de întreținere trebuie să fie efectuate de un specialist. Dacă este nevoie, se poate apela la ajutorul unui partener Kärcher autorizat.

Lucrări de întreținere zilnice:

→ Verificați nivelul de încărcare a bateriilor, încărcați bateriile, dacă este nevoie (vezi capitolul "Încărcarea bateriilor").
→ Verificați cilindrul de măturare și mătura laterală pentru a vedea dacă sunt uzate și dacă nu s-au prins benzi în ele.
→ Verificați roțile dacă nu s-au prins benzi în ele.
→ Verificați funcționarea tuturor elementelor de comandă.

→ Verificați aparatul în privința deteriorări- lor.
→ Curățați filtrul de praf cu butonul de curățare a acestuia.

Lucrări de întreținere săptămânale:

→ Verificați instalația hidraulică.
→ Verificați nivelul uleiului hidraulic.
→ Verificați nivelul agentului de frânare.
→ Verificați uzura barelor de etanșare, în caz că este necesar înlocuiti-le
→ Verificati și ungeti capacul rezervorului.

Întreținere după uzură:

→ Înlocuiti barele de etanşare.
→ Reglați și eventual schimbați garniturile laterale.
→ Înlocuiti cilindrul de măturare.
→ înlocuiti mătura laterală.

Notă: Descrierea o găsiți în capitolul Lucrări de întreținere.

Întreținerea de către service

Întreținere după 50 de ore de funcționa- re:

→ Comandați prima întreținere de la serviciul pentru clienti, conform listei de inspectii.

Întreținere după 250 de ore de funcțio- nare:

→ Comandați prima întreținere de la serviciul pentru clienti, conform listei de inspectii.

Pentru a avea dreptul la garanție, în perioada de garanție toate lucrările de service și de întreținere trebuie să fie efectuate de un service Kârcher autorizat, conform caietului de service.

Lucrări de întreținere

Pregătirea:

→ Amplasați mașina de măturat pe o suprafață plană.
→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.
→ Blocați aparatul folosind frâna de imobilizare.

Asigurarea rezervorului pentru material măturat ridicat

PERICOL

Pericol de accidentare! Introduceți întot-deauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

Aplicați siguranța doar în afara zonei de pericol.

1 2

1 Suport stift de siguranță
2 Ştift de siguranță
→ Rabatați în sus stiftul de siguranță pentru golire superioară și introduceți-I în suport (asigurați-I).

Înlocuirea bateriilor

ATENTIE

La introducerea bateriilor, respectați orientarea polilor bateriei. Introducerea polilor se face în direcția de deplasare spre stânga. Bateriile pot fi înlocuite doar în seturi. Înlocuirea poate fi efectuată doar de către specialiști calificați.

→ Datorită greutății ridicate (300 kg), înlocuirea trebuie făcută cu o macara.

Polii bateriei - în direcția de deplasare spre stânga

1 Pol negativ

2 Pol pozitiv

→ La demontarea accumulatorului aveți grijă să desprindeți mai întai polul negativ.
→ Fixați cablurile de macara la cele patru inele ale setului de baterie și scoateți bateriile cu grijă.

Verificarea nivelului uleiului hidraulic și adăugarea uleiului

INDICATIE

Rezervorul de murdărie nu poate fi în pozi- tie ridicată.

→ Deschideti capota motorului.

2 Capac de închidere, orificiu de umplere a uleiului

3 Recipient (fără funcție)

→ Verificați nivelul uleiului hidraulic prin vizor.

- Nivelul de ulei trebuie să fie între marcajele „MIN” și „MAX”.

– Dacă nivelul de ulei este sub marcajul „MIN”, completati cu ulei hidraulic.

→ Deşurubați capacul de închidere a orifi- ciului de umplere a uleiului.
→ Curățați zona de umplere.
→ Completați cu ulei hidraulic.

Tipul de ulei: vezi datele tehnice

→ Înşurubați capacul de închidere al orificiului de umplere a uleiului.

Verificarea instalatiei hidraulice

→ Blocati aparatul folosind frâna de imobilizare.
→ Porniți motorul.

Întreținerea sistemului hidraulic se realizează doar de către departamentul pentru clienti autorizat.

→ Verificați toate furtunurile hidraulice și racordurile pentru a vedea dacă sunt etanșe.

Verificarea cilindrului de măturare ⚠PERICOL

Pericol de accidentare! Introduceți întot-deauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

Aplicați siguranța doar în afara zonei de pericol.

1 Rezervor pentru murdăria măturată
2 Štift de sigurantă
3 Cilindru de măturat
→ Parcati aparatul.
→ Ridicați rezervorul de material măturat golit, până la poziția finală. Cilindrul cu perii este vizibil.

Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”.

→ Rotiți cheia de contact în poziția 0 și apoi scoateți-o.
→ Verificați dacă cilindrul cu perii prezintă urme de deteriorare, îndepăratați benzile sau șnururile înfășurate.
→ Îndoiti tija de siguranță în suport (rezervorul pentru material măturat ridicat nu este fixat).
→ Coborâți rezervorul de murdărie până în poziția finală.

Înlocuirea cilindrul de măturare

KARCHER ① ②

1 Capac lateral, dreapta
2 Cheie pentru accesul la valțul de mătu-rare
→ Ridicați rezervorul de material măturat golit, până la poziția finală.

Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”.

→ Deschideți învelişul lateral cu cheie.

3 Garnitură laterală

→ Deşurubati piulitele fluture.
→ Scoateți colierul.
→ Trageți garnitura laterală spre exterior.
→ Deşurubați şurubul de fixare de la suportul cilindrului de măturare și rabatați suportul în afară.
→ Scoateți cilindrul de măturare.

Pozitja de montare a cilindrului de măturare în direcția de deplasare (imagine de sus) Notă: Atenție la pozitja garniturii de perii la montarea nouului cilindru de măturare.

→ Montați noul cilindru de măturare. Canelurile de pe cilindrul de măturare trebuie aplicate camele pe culiselor alfate față în față.

Indicatie: Zona de măturare trebuie setată din nou după montarea noului cilindru de măturare.

Verificarea și reglarea zonei de măturare a cilindrului de măturare

Indicatie: Zona de măturare este reglată la 80 mm din fabrică, aceasta trebuie reglată treptat în funcție de uzura cilindrului de măturare.

→ Opriti suflanta de aspirare.
→ Aduceți mașina de măturat pe o supra-față plană și netedă, acoperită în mod vizibil cu praf sau cretă.
→ Maneta de comandă pentru mătura cilindrică și mătura laterală (1) spre înapoi: Mătura cilindrică pornită. Maneta de comandă pentru mătura cilindrică (3) spre înapoi: Mătura cilindrică coboară.
→ Lăsați mătura cilindrică să funcționeze cca. 10 secunde.
→ Maneta de comandă pentru mătura cilindrică și măturile laterale (1) în mijloc. Maneta de comandă pentru mătura cilindrică (3) spre înainte: Mătura cilindrică se ridică.
→ Ridicati rezervorul de mizerie.
→ Deplasati aparatul în spate.

→ Verificați zona de măturare.

60 - 85 mm

Forma zonei de măturare trebuie să constituie un triunghi dreptunghic echilateral, cu o lățime de 80-85 mm.

→ Deschideți și reglați şurubul opritorului reglării suplimentare pentru uzură (12). Opritor în sus: oglindă de măturare mai îngustă. Opritor în jos: oglindă de măturare mai lată.

→ Strângeti din nou şurubul opritorului.
→ Verificați oglinda măturii cilindrice așa cum a fost deja descris.

Verificarea și reglarea zonei de măturare a măturilor laterale

→ Ridicati măturile laterale.
→ Aduceți mașina de măturat pe o suprafață plană și netedă, acoperită în mod vizibil cu praf sau cretă.
→ Coborâți mătura laterală cu maneta de comandă și lăsați-o să funcționeze cca. 10 secunde.
→ Ridicati măturile laterale.
→ Deplasati aparatul în spate.
→ Verificați zonade măturare.

H 40 - 50 mm

Lățimea zonei de măturare trebuie să fie în- tre 40-50 mm.

A B A B

→ Corectați zona de măturare cu cele două şuruburi de reglare.
→ Verificați zona de măturare.

Reglarea garniturilor laterale ⚠PERICOL

Pericol de accidentare! Introduceți întot-deauna știftul de siguranță în cazul ridicării rezervorului de murdărie.

→ Ridicați rezervorul de material măturat golit, până la poziția finală.
Asigurați rezervorul de material măturat. Consultați capitolul „Fixarea rezervorului pentru material măturat ridicat”.
→ Deschideți învelișul lateral conform instrucțiunilor din cap. „Înlocuirea cilindrului de măturare“.
→ Slăbiți cele 6 şuruburi piuliță ale plăcii de prindere laterale.
→ Slăbiti cele 3 piulite (SW 13) de la placa de prindere frontală.
→ Apăsați în jos garnitura laterală (orificiu alungit) până la obținerea unei distanțe de 1-3 mm față de podea.
→ Înşurubați bine plăcile de prindere.
→ Repetați procedeul pe cealaltă parte a aparatului.

Verificați / schimbați filtrul de praf fin. ⚠AVERTIZARE

Pericol de accidentare!

→ La efectuarea lucrărilor la instalația de filtrare purtați mască de protecție. Respectați măsurile de siguranță când manipulați pulverile fine.
→ Curățați filtrul de praf fin cu butonul de curățare a filtrului.
→ Golirea rezervorului de mizerie.

1 Capacul aparatului
2 Capac de filtru (sistem vibrator)
3 Închizătoare capac filtru (2x)
→ împingeti în față capacul rezervorului.

1 Capacul aparatului

→ Deschideti închizătorul.
→ Deschideti capacul filtrului.
→ Verificați filtrul de praf fin, curățați sau înlocuiti dacă este necesar.

Indicatie

Înlocuirea filtrului de praf fin poate fi realizată doar de serviciul de relații cu clientii Kärcher.

→ Puneti capacul filtrului la loc și blocati-l.

Înlocuirea siguranțelor

⚠PRECAUTIE

Pericol de deteriorare!

→ Capacele cutiilor de siguranțe nu trebuie să fie schimbate.

ATENTIE

Folositi numai sigurante care au aceleași valori.

① ② A ③ B

→ Deşurubați piulița moletată.
→ Deschideti capacul cutiei de sigurante.
→ Verificati siguranțele.
→ Înlocuiti siguranțele arse.

FU07 Afisaj multifuncțional 5 A
FU08 Avertizor de marşarier Indicator clapetă	7.5 A
FU09 Reiuri de siguranță Suflantă de aspirare Sistem vibrator	5 A
FU10 Pompă de apă (opțional)	10 A
FU11 Instalație de iluminare (opțional) Semnalizator (opțional) Spot albastru (opțional)	10 A
FU12 Sistem de agitare pentru filtru plisat plat și filtru rotund (opțional)	15 A

Siguranța releului principal

FU 13* Releu principal 125 A

* Aceste siguranțe pot fi schimbate numai de către serviciul pentru clienti, deoarece este necesară o verificare a eventualelor erori ale aparatului.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de constructie pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Maşină de măturat și aspirat cu post de conducere

Tip: KM 105/180 R Bp 1.186-050.0 KM 105/180 R Bp Pack 1.186-051.0

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 90

garantat: 93

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Remedierea defectiunilor

Defecțiunea Remedierea
Aparatul nu se deplasează sau se deplasează încet	Așezați-vă pe scaunul șoferului, comutatorul contactului scaunului devine activ.
	Dispuneți verificarea motorului de deplasare FU 13 de către serviciul pentru clienți
	Încărcați sau înlocuiti acumulatorul
	Eliberați frâna de imobilizare
	Verificați în privința benzilor și șnururilor prinse.
	Luați legătura cu service-ul Kärcher autorizat
Șuierat în instalația hidraulică Com	oletați cu ulei hidraulic
	Luați legătura cu service-ul Kärcher autorizat
Periile se rotesc doar încet sau nu se rotesc	Verificați în privința benzilor și șnururilor prinse.
	Luați legătura cu service-ul Kärcher autorizat
Lipsă putere de aspirație sau pute-re prea mică în zona perilor	Curățați filtrul de praf
	Luați legătura cu service-ul Kärcher autorizat
Aparatul face praf Reglarea garnitu	rilor laterale
	Pornitți suflanta
	Curățați filtrul de praf
	Schimbați garniturile cutiei cu filtre
	Luați legătura cu service-ul Kärcher autorizat
Unitatea de măturare lasă mizeriile pe jos	Goliți rezervorul de mizerie
	Curățați filtrul de praf
	Înlocuiti cilindrul de măturare
	Reglați zona de măturare
	Înlocuiti benzile de garnitură a rezervorului de murdărie
	Eliminați blocarea cilindrului de măturare
	Luați legătura cu service-ul Kärcher autorizat
Rezervorul de mizerie nu se ridică sau nu coboară	Verificați siguranțele.
	Îndepărtați suporturile de siguranță de la rezervorul de material măturat
	Luați legătura cu service-ul Kärcher autorizat
Rezervorul de murdărie se rotește doar încet sau deloc	Luați legătura cu service-ul Kärcher autorizat
Defecțiuni ale componentelor acți-onate hidraulic	Luați legătura cu service-ul Kärcher autorizat

Date tehnice

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Datele aparatului
Viteza de deplasare, înainte km/h 6 6
Viteza de deplasare, în spate km/h 3 3
Capacitatea de urcare (max.) -- 14% 14%
Capacitate de suprafață fără mături laterale m	^2/h 4680 4680
Capacitate de suprafață cu 1 mătură laterală m	^2/h 6300 6300
Lățimea de lucru fără măturile laterale	mm	780	780
Lățimea de lucru cu 1 mătură laterală	mm	1050	1050
Clasa de protecție, protecție la stropi	--	IPX 3	IPX 3
Durata de utilizare cu baterie încărcată complet	h	2,5	2,5
Instalație electrică
Capacitatea accumulatorului	V, Ah	---	36, 240
Set de acumulatori	kg	---	300
Instalația hidraulică
Tip ulei hidraulic	-- HV 46	HV 46
Rezervor de mizerie
Înălțime de descărcare max.	mm	1340 1340
Volumul rezervorului de mizerie	I	180	180
Cilindru de măturare
Diametrul cilindrului de măturare mm 280 280
Lățimea cilindrului de măturare mm 780 780
Turația 1/min 360 360
Zonă de măturare mm 80 80
Mătura laterală
Diametrul măturii laterale mm 580 580
Turația 1/min 80 80
Set de baterie
Dimensiune față -- 4.00-6 4.00-6
Dimensiune spate -- 300 x 145 - 6 300 x 145 - 6
Frâne
Roți față	-- mecanică	mecanică
Roată din spate	-- Electric	Electric
Sistem de filtrare și aspirare
Model	-- Filtru buzunar		Filtru buzunarDisponibil optional: Filtre pli-sate plate și filtre rotunde
Turația 1/min 2600 2600
Suprafața de filtrare a filtrului de praf fin	m2	5,2	5,2
Subpresiune nominală a sistemului de aspirare	mbar	6	6
Debitul nominal al sistemului de aspirare	m3/h	600 600
Sistem vibrator	--	Electromotor	Electromotor
Condiții de mediu
Temperatura	°C	între -5 și +40	între -5 și +40
Umiditatea aerului, fără condens % 0 - 90		0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot L_pA	dB(A)	70 70
Nesiguranță K_pA	dB(A)	3	3
Nivelul puterii energiei L_WA + nesiguranță K_WA	dB(A)	93 93
Vibrații aparat
Valoarea vibrației mână-braț	m/s2	0,7	0,7
Scaun	m/s2	0,5	0,5
Nesiguranță K	m/s2	0,1	0,1
Dimensiuni și masa
Lungime x lățime x înălțime	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Rază de viraj dreapta	mm 2470	2470
Rază de viraj stânga	mm 2470	2470
Masa (fără/cu accumulator)	kg	560/860	560/860
Masa totală maximă autorizată kg 1224		1224
Greutate admisă pe axa din față	kg	734	734
Greutate admisă pe axa din spate	kg	490	490
Ne rezervăm dreptul de a efectua modificări tehnice!
