MANUAL DE UTILIZARE GOS 10 8 VLI BOSCH
Română ......Pagina 120

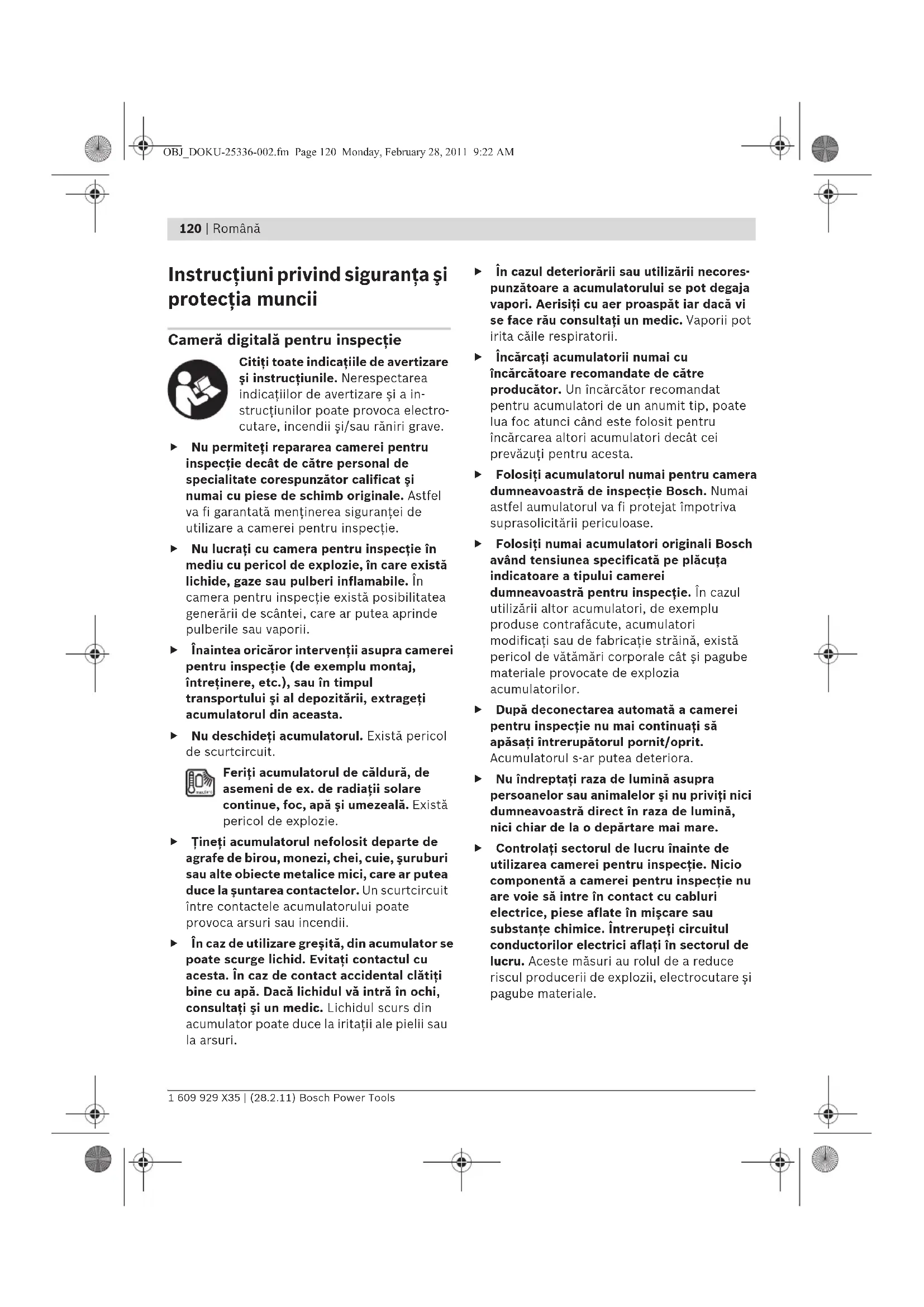

Instrucțiuni privind siguranța și protecția muncii
Cameră digitală pentru inspecție
Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Nu permiteți repararea camerei pentru inspecție decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Astfel va fi garantată menținerea siguranței de utilizare a camerei pentru inspecție.
Nu lucrați cu camera pentru inspecție în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. În camera pentru inspecție există posibilitatea generării de scântei, care ar putea aprinde pulverile sau vaporii.
Înaintea oricăror intervenții asupra camerei pentru inspecție (de exemplu montaj, întreținere, etc.), sau în timpul transportului și al depozitării, extrageți acumulatorul din aceasta.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
▶ Tineți acumulatorul nefolosit departe de agrafe de birou, monezi, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea duce la şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate provoca arsuri sau incendii.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
În cazul deteriorării sau utilizării necores-punzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip, poate lua foc atunci când este folosit pentru încărcarea altori acumulatori decât cei prevăzuți pentru acesta.
▶ Folosiți acumulatorul numai pentru camera dumneavoastră de inspecție Bosch. Numai astfel aumulatorul va fi protejat împotriva suprasolicitării periculoase.
▶ Folosiți numai accumulatori originali Bosch având tensiunea specificată pe plăcuța indicatoare a tipului camerei dumneavoastră pentru inspecție. În cazul utilizării altor accumulatori, de exemplu produse contrafăcute, accumulatori modificați sau de fabricație străină, există pericol de vătămări corporale cât și pagube materiale provocate de explozia accumulatorilor.
▶ După deconectarea automată a camerei pentru inspecție nu mai continuați să apăsați întrerupătorul pornit/oprit.
Acumulatorul s-ar putea deteriora.
Nu îndreptați raza de lumină asupra persoanelor sau animalelor și nu priviți nici dumneavoastră direct în raza de lumină, nici chiar de la o depărtare mai mare.
▶ Controlați sectorul de lucru înainte de utilizarea camerei pentru inspecție. Nicio componentă a camerei pentru inspecție nu are voie să intre în contact cu cabluri electrice, piese aflate în mișcare sau substanțe chimice. Întrerupeți circuitul conductorilor electrici aflați în sectorul de lucru. Aceste măsuri au rolul de a reduce riscul producerii de explozii, electrocutare și pagube materiale.
Purtați echipament personal de protecție adecvat ca ochelari de protecție, mănuși de protecție sau mască de protecție a respirației, atunci când în sectorul de lucru există substanțe nocive. Canalele colectoare de ape uzate sau zonele asemănătoare, pot conține substanțe solide, lichide sau gazoase otrăvitoare, infecțioase, corozive sau altfel de noxe dăunătoare sănătății.
▶ Mai ales aveți grijă de curățenie, atunci când lucrați în sectoare cîn care există substanțe nocive. Nu mâncați în timpul lucrului. Evitați contactul cu substanțele nocive iar după lucru, curățați-vă cu leșie caldă de săpun mâinile și alte părți ale corpului, care ar fi putut intra în contact cu aceste noxe dăunătoare sănătății. Astfel veți reduce pericolul la care este expusă sănătatea dumneavoastră.
Nu stați în apă atunci când utilizați camera pentru inspecție. Dacă lucrați în apă există risc de electrocutare.
Magnet
Nu apropiati magnetul 15 de stimulatoarele cardiace.
Magnetul generază un câmp, care poate afecta funcționarea stimulatoarelor cardiace.
▶ Tineți magnetul 15 departe de suporturile magnetice de date și de aparatele sensibile magnetic. Prin efectul magnetului se poate ajunge la pierderi ireversibile de date.
Descrierea produsului și a performantelor
Vă rugăm să desfășurați pagina pliantă cu schița camerei pentru inspecție și să o lăsați desfășurată cât timp veți citi instrucțiunile de folosire.
Utilizare conform destinației
Camera digitală de inspecție este adecvată pentru inspectarea zonelor greu accesibile sau întunecoase. După montarea dispositivelor auxiliare pe capul camerei, ea este adecvată și pentru deplasarea și îndepărtarea unor obiecte mici și ușoare (de exemplu șuruburi mici). Nu este permisă utilizarea camerei pentru inspecție în scopuri medicale. De asemeni, aceasta nu este destinată nici pentru desfundarea țevilor sau tragerea cablurilor în tuburile pentru cabluri.
Elemente componente
Numerotarea componentelor illustrate se referă la schița camerei pentru inspecție de la pagina grafică.
1 Aparat manual
2 Tastă mărire luminozitate „+“
3 Tastă pornit-oprit
4 Tastă reducere luminozitate „-“
5 Display
6 Cablu cameră
7 Capul camerei
8 Lentilă cameră
9 Lanternă în capul camerei
10 Acumulator*
11 Tastă deblocare accumulator
12 Prelungitor pentru cablu cameră*
13 Manşon conector cameră
14 Conector camera
15 Magnet
16 Cârlig
17 Oglindă
18 Mufă ieşire video
19 Cablu video
*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
122 | Română
Date tehnice
| Cameră digitalăpentru inspecție | GOS 10,8 V-LIProfessional | |
| Număr de identificare | 3 601 B41 000 | |
| Tensiune nominală | V= 10,8 | |
| Temperatură de lucru | °C -20...+65 | |
| Temperatură de depo-zitare (aparat manual fără acumulator) | °C -30...+80 | |
| Umiditate relativă a aerului | % | 5 1) |
| Rază minimă curbură cablu cameră | mm 120 | |
| Diametru cap cameră | mm 17/9,5 | |
| Domeniu profunzime câmp lentilă cameră | mm 38-∞ | |
| Diagonală display | mm 68,6 | |
| Rezoluție display | 320 x 240 | |
| Format ieșire video | NTSC | |
| Durată de funcționare aprox. | h | 15 |
| Greutate conform EPTA-Procedure 01/2003 | kg 0,68 | |
| Dimensiuni (lungime x lățime x înălțime) | mm 166 x 66 x 45 | |
| 1) fără condens | ||
| Vă rugăm să indicați numărul de identificare de pe plăcuța indicatoare a tipului camerei dumneavoastră pentru inspecție. Denumirile comerciale ale diferitelor camere pentru inspecție pot varia. | ||
Montare
Înaintea oricăror intervenții asupra camerei pentru inspecție (de exemplu montaj, întreținere, etc.), sau în timpul transportului și al depozitării, extrageți acumulatorul din aceasta.
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele specificate la pagina grafică. Numai aceste încărcătoare sunt apte pentru încărcarea accumulatorului litiu-ion din dotarea camerei dumneavoastră -95 pentru inspecție.
Indicație: Acumulatorul se livrează parțial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet accumulatorul în încărcător.
Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează accumulatorului.
Acumulatorul este prevăzut cu sistem NTC de supraveghere a temperaturii care permite încărcarea în domeniul de temperaturi cuprinse între 0 °C și 45 °C. Astfel se obține o durată de viață mai îndelungată a accumulatorilor.
Indicatorul nivelului de încărcare al acumulatorului
Când camera pentru inspecție este conectată, pe display-ul 5 apare indicatorul nivelului de încărcare a accumulatorului:
Indicator Capacitate
| >1/2 | |
| <1/2 | |
| rezervă |
Extragerea accumulatorului
Pentru extragerea acumulatorului 10 apăsați tastele de deblocare 11 și trageți acumulatorul spre spate pentru a-l scoate din camera pentru inspectie. Nu forțați.
Montarea cablului de cameră (vezi figura A)
Pentru operarea camerei pentru inspectie trebuie montat cablul de cameră 6 pe aparatul manual 1.
Introduceți astfel cablul de cameră 6 în conectorul camerei 14, încât pinul cablului de cameră să intre conform celor iulstrate în figură în slotul conectorului camerei. Împingeți manșonul 13 conectorului de cameră peste cablul camerei și strângeți-l bine prin înșurubare în sensul mișcării acelor de ceasornic.
Pentru demontarea cablului de cameră 6 deşurubați manşonul 13 în sens contrar mișcării acelor de ceasornic și scoateți cablul de cameră.
Montarea prelungitorului cablului de cameră (accesorii)
Pentru a putea monta un prelungitor al cablului de cameră 12, trebuie mai întâi să demontați cablul de cameră 6 existent.
Introduceți apoi prelungitorul 12 conform celor descrise la „Montarea cablului de cameră“, în conectorul camerei 14 și însurubați-l strâns.
Dacă este necesar puteți monta în același mod și alte prelungitoare. Totuși, începând de la o lungime totală de aproximativ 10 m (inclusiv cablul de cameră) calitatea imaginii scade.
Înşurubați cablul de cameră 6 pe ultimul prelungitor 12 conform celor descrise la „Montarea cablului de cameră“.
▶ Verificați dacă, cablul de cameră și prelungitoarele sunt conectate ferm înte ele. Numai în caz de conexiune fermă cablul de cameră și prelungitorul sunt etanșe la apă. Legăturile neetanșe măresc riscul de electrocutare sau de defectare a camerei pentru inspecție.
Montarea oglinzii, magnetului sau a cârligului (vezi figura B)
Oglinda 17, magnetul 15 și cârligul 16 pot fi montate ca dispositive auxiliare pe capul camerei 7.
Împingeți unul din cele trei dispositive auxiliare, conform celor ilustrate în figură, în degajarea din capul camerei 7.
Indicație: Magnetul 15 și cârligul 16 sunt adecvate numai pentru deplasarea și îndepărtarea obiectelor mici și ușoare, nefixate. Dacă se trage puternic de ele, camera pentru inspecție sau dispozitivul auxiliar s-ar putea deteriora.
Racordarea unui monitor extern (vezi figura C)
Puteți transmite semnalul video al camerei pentru inspecție unui monitor extern, care poate reda un semnal video standard NTSC.
Introduceți mufa neagră al cablului video din setul de livrare 19 în conectorul de ieșire 18 al camerei pentru inspecție. Racordați cablul video la un monitor adecvat.
Citiți și respectați instrucțiunile de folosire ale monitorului extern.
Functionare
▶ Protejați aparatul manual 1 și accumulatorul 10 împotriva umezelii și a radiației solare directe. Dacă montajul este corect, cablul și capul camerei cât și prelungitorul sunt etanșe la apă până la o adâncime de 10 m. Aparatul manual și accumulatorul nu sunt totuși protejate împotriva apei, iar în caz de contact cu apa există risc de electrocutare sau defectare.
Nu expuneți camera pentru inspecție unor temperaturi extreme sau variațiilor mari de temperatură. Nu o lăsați, de exemplu să stea un timp mai îndelungat în autoturism. În caz de variații mai mari de temperatură, lăsați mai întâi camera pentru inspecție să revină la temperatura mediului, înainte de a o pune în funcțiune.
Nu folosiți camera pentru inspecție, în cazul în care lentila din capul camerei 7 este aburită. Conectați camera pentru inspecție numai după ce apa s-a evaporat. În caz contrar camera pentru inspecția s-ar putea defecta.
Montarea accumulatorului
▶ Folosiți numai accumulatori litiu-ion originali Bosch având tensiunea specificată pe plăcuța indicatoare a tipului camerei dumneavoastră pentru inspecție. Utilizarea altor accumulatori poate provoca răniri sau pericol de incendiu.
Indicație: Utilizarea unor accumulatori neadecvați pentru camera dumneavoastră de inspecție poate duce la deranjamente funcționale sau la defectarea acesteia.
Introduceți acumulatorul încărcat 10 în mâner împingându-l până când acesta se angrenează perceptibil și este la nivel cu mânerul.
Conectare/deconectare
Pentru conectarea camerei pentru inspecție apăsați tasta pornit-oprit 3. Pe display-ul 5 va apărea imaginea transmisă de capul camerei 7.
Pentru deconectarea camerei pentru inspecție apăsați din nou tasta pornit-oprit 3.
Dacă timp de aprox. 20 min nu se apasă nicio tastă la camera pentru inspecție, aceasta se va opri automat, pentru menajarea accumulatorului.
Reglarea lanternei din capul camerei
Pentru a face mai luminoasă imaginea transmisă de cameră pe display-ul 5, puteți aprinde lanterna 9 din capul camerei și îi puteți regla luminozitatea.
Pentru aprinderea lanternei camerei 9 și pentru mărirea luminozității apăsați tasta „+“ 2 de câte ori este necesar pentru a obține luminozitatea dorită.
Nu priviți direct în lanterna 9 și nu îndreptați lanterna asupra persoanelor. Lumina strălucitoare a lanternei vă poate orbi.
Pentru reducerea luminoziității și pentru deconectara lanternei camerei 9 apăsați tasta „-“ 4 de câte ori este necesar pentru a obține luminozitatea dorită respectiv pentru a stinge lanterna.
Instrucțiuni de lucru
Controlați mediul pe care doriți să-l inspectați și fiți atenți în special la eventualele obstacole sau locuri periculoase.
Îndoiti astfel cablul camerei 6, încât capul camerei să poate fi bine introdus în mediul care urmează a fi inspectat. Introduceți cu grijă capul camerei.
Adaptați astfel luminozitatea lanternei camerei 9 încât imaginea să poată fi ușor identificată. De exemplu, în cazul unor obiecte cu reflexie puternică, cu mai puțină lumină puteți obține o imagine mai bună.
Dacă obiectele care trebuie inspectate sunt redate printr-o imagine neclară, atunci reduceți sau măriți distanța dintre capul camerei 7 și obiect.
Dacă este necesar îndoți astfel cablul camerei 6, încât imaginea înregistrată de cameră să fie redată în poziție verticală pe display-ul 5.
Indicații privind manevrarea optimă a accumulatorului
Protejați acumulatorul împotriva umezelii și a apei.
Depozitați acumulatorul numai în domeniul de temperatură de la 0 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
Respectați instrucțiunile privind eliminarea.
Întreținere și service
Întreținere și curățare
Nu cuundați în apă sau în alte lichide aparatul manual 1.
Mențineți întotdeauna curată camera pentru inspecție. Curățați foarte minuțios camera pentru inspecție și toate dispozitivele auxiliare, după ce ați lucrat cu acestea în zone în care se află substanțe dăunătoare sănătății.
Ştergeti-I de murdărie cu o lavetă umedă, moale.
Nu folositi detergenti sau solventi.
Curățați în mod regulat mai ales lentila camerei 8 și fiți atenți să nu rămână scame pe aceasta.
Dacă, în ciuda procedeelor de fabricație și control riguroase, camera pentru inspecție se defectează vreodată, repararea acesteia se va efectua la un centru autorizat de service și asistență tehnică post-vânzare pentru scule electrice Bosch. Nu deschideți singuri camera pentru inspecție.
În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre de pe plăcuța indicatoare a tipului camerei pentru inspectie.
Serviciu de asistență tehnică post- vânzări și consultanță clienți
Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com
Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.
România
Robert Bosch SRL
Tel. Consultanță tehnică: +40 (021) 4 05 75 39
Fax: +40 (021) 4 05 75 66
E-Mail: infoBSC@ro.bosch.com
www.bosch-romania.ro
Transport
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.
Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Camera pentru inspecție, accesoriiile și ambalajele trebuie direcționate către o stație de reciclare ecologică.
Nu aruncați camera pentru inspecție și acumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2002/96/CE privind echipamentele electrice scoa din uz și conform Directivei Europene 2006/66/CE
acumulatorii/bateriile defecte sau consumate trebuie colectate selectiv și direcționate cătreo statie de reciclare ecologică.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 125.
Sub rezerva modificărilor.
