NAUDOJIMO INSTRUKCIJA GOS 10 8 VLI BOSCH

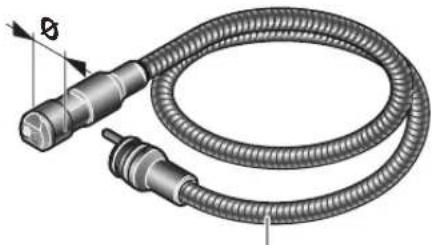

Kameros kabelio mažiausias lenkimo spindulys mm 120 Kameros galvutės skersmuo mm 17/9,5 Kameros lęšio ryškumo gylis mm 38–∞ Ekrano įstrižainė mm 68,6 Ekrano sklaida 320 x 240 Vaizdo signalo išėjimo formatas NTSC Veikimo laikas apie val. 15 Svoris pagal „EPTA- Procedure 01/2003“ kg 0,68 Matmenys (ilgis x plotis x aukštis) mm 166 x 66 x 45

Prašome atkreipti dėmesį į jūsų patikros kameros firminėje lentelėje nurodytą gaminio numerį. Kai kurių patikros kamerų prekybiniai pavadinimai gali skirtis. Indikatorius Talpa >1/2 <1/2 Atsarga OBJ_BUCH-1311-002.book Page 161 Monday, February 28, 2011 9:32 AM162 | Lietuviškai 1 609 929 X35 | (28.2.11) Bosch Power Tools Kameros kabelio prijungimas (žiūr.pav.A) Norint naudoti patikros kamerą, prie rankinio prietaiso 1 reikia primontuoti kameros kabelį 6. Kameros kabelį 6 prijunkite prie kameros jungties 14 taip, kad kameros kabelio kaištis įsistatytų į kameros jungtyje esančią išpjovą, kaip pavaizduota paveikslėlyje. Ant kameros jungties esančią įvorę 13 užstumkite ant kameros kabelio ir prisukite ranka, sukdami pagal laikrodžio rodyklę. Norėdami atjungti kameros kabelį 6, sukite įvorę 13 prieš laikrodžio rodyklę ir kameros kabelį ištraukite. Ilginamojo kameros kabelio prijungimas (pap. įranga) Norėdami prijungti ilginamąjį kameros kabelį 12, turite atjungti prijungtą kameros kabelį 6. Tada ilginamąjį kabelį 12, kaip aprašyta „Kameros kabelio prijungimas“, prijunkite prie kameros jungties 14 ir tvirtai prisukite. Jei reikia, tokiu pačiu principu galite prijungti kitus ilginamuosius kabelius. Tačiau, kai bendras ilgis viršija 10 m (įskaitant kameros kabelį), pablogėja vaizdo kokybė. Kameros kabelį 6 prisukite prie paskutinio ilginamojo kabelio 12, kaip aprašyta „Kameros kabelio prijungimas“. f Patikrinkite, ar kameros kabelis ir ilginamasis kabelis tvirtai sujungti. Kameros kabelis ir ilginamasis kabelis nepralaidūs vandeniui tik tada, kai tvirtai sujungti. Nesandarios jungtys padidina elektros smūgio riziką ir patikros kameros pažeidimų pavojų. Veidrodėlio, magneto ir kablio montavimas (žiūr. pav. B) Veidrodėlį 17, magnetą 15 ir kablį 16 galite pritvirtinti prie kameros galvutės 7 kaip pagalbines priemones. Stumkite vieną iš trijų pagalbinių priemonių iki atramos į kameros galvutėje 7 esančią išpjovą. Nuoroda: magnetas 15 ir kablys 16 yra skirti tik nepritvirtintiems, mažiems ir lengviems daiktams stumti, traukti ir pašalinti. Per stipriai traukiant gali būti pažeista patikros kamera ar pagalbinė priemonė. Išorinio vaizdo perdavimo prietaiso prijungimas (žiūr. pav. C) Patikros kameros vaizdo perdavimo signalą galite perduoti į išorinį monitorių, kuris gali sukurti standartinį NTSC vaizdo signalą. Kartu pateikto vaizdo perdavimo kabelio 19 juodą kištuką įstatykite į vaizdo signalo išėjimo lizdą 18, esantį patikros kameroje. Vaizdo kabelį prijunkite prie tinkamo monitoriaus. Perskaitykite išorinio monitoriaus naudojimo instrukciją ir laikykitės jos reikalavimų. Naudojimas f Rankinį prietaisą 1 ir akumuliatorių 10 saugokite nuo drėgmės ir tiesioginių saulės spindulių. Kameros kabelis, kameros galvutė ir ilginamasis kabelis, jei jie tinkama sumontuoti, iki 10 m gylio yra nepralaidūs vandeniui. Tačiau rankinis prietaisas ir akumuliatorius nėra apsaugoti nuo vandens, todėl esant kontaktui su vandeniu, iškyla elektros smūgio ar pažeidimų pavojus. f Patikros kamerą saugokite nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jos ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami patikros kamerą naudoti, palaukite, kol stabilizuosis jos temperatūra. f Nenaudokite patikros kameros, jei aprasojęs ant kameros galvutės 7 esantis lęšis. Patikros kamerą įjunkite tik išgaravus drėgmei. Priešingu atveju patikros kamerą galite pažeisti. OBJ_BUCH-1311-002.book Page 162 Monday, February 28, 2011 9:32 AMLietuviškai | 163 Bosch Power Tools 1 609 929 X35 | (28.2.11) Parengimas naudoti Akumuliatoriaus įdėjimas f Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka jūsų patikros kameros firminėje lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius iškyla sužeidimų ir gaisro pavojus. Nuoroda: naudojant šiai patikros kamerai netinkamą akumuliatorių, patikros kamera gali netinkamai veikti ar sugesti. Įstatykite įkrautą akumuliatorių 10 į rankeną ir įstumkite, kol jis juntamai užsifiksuos ir nebebus išsikišęs iš rankenos. Įjungimas ir išjungimas Norėdami patikros kamerą įjungti, paspauskite įjungimo-išjungimo mygtuką 3. Ekrane 5 parodomas kameros galvutės 7 perduodamas vaizdas. Norėdami patikros kamerą išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką 3. Jei apytikriai per 20 min. nepaspaudžiamas joks patikros kameros mygtukas, kad būtų tausojamas akumuliatorius, ji automatiškai išsijungia. Lemputės kameros galvutėje reguliavimas Norėdami pašviesinti kameros vaizdą ekrane 5, galite įjungti kameros galvutėje esančią lemputę 9 ir reguliuoti šviesumą. Norėdami įjungti kameros lemputę 9 ir padidinti šviesumą, spauskite mygtuką „+“ 2, kol pasieksite pageidaujamą šviesumą. f Nežiūrėkite tiesiai į lemputę 9 ir nenukreipkite lemputės į kitus asmenis. Lemputės šviesa gali apakinti. Norėdami sumažinti šviesumą ir išjungti kameros lemputę 9, spauskite mygtuką „–“ 4, kol pasieksite pageidaujamą šviesumą arba kol lemputė išsijungs. Darbo patarimai Apžiūrėkite aplinką, kurią norite tikrinti, ir ypač didelį dėmesį atkreipkite į kliūtis arba pavojaus vietas. Palenkite kameros kabelį 6 taip, kad kameros galvutę būtų galima gerai įvesti į tikrinamą aplinką. Atsargiai įveskite kameros kabelį. Tinkamai priderinkite kameros lemputės 9 šviesumą, kad būtų gerai matomas vaizdas. Pvz., jei daiktai labai atspindintys, geresnis vaizdas gaunamas su silpnesne šviesa. Jei tiriami daiktai rodomi neryškiai, sumažinkite arba padidinkite atstumą tarp kameros galvutės 7 ir daikto. Jei reikia, kameros kabelį 6 palenkite taip, kad kameros vaizdas būtų rodomas tiesiai ekrane 5. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir van- dens. Akumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C temperatūroje. Pvz., nepalikite akumulia- toriaus vasarą automobilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Vadovaukitės pateiktomis nuorodomis dėl prie- taiso ir akumuliatoriaus šalinimo. OBJ_BUCH-1311-002.book Page 163 Monday, February 28, 2011 9:32 AM164 | Lietuviškai 1 609 929 X35 | (28.2.11) Bosch Power Tools Priežiūra ir servisas Priežiūra ir valymas Nepanardinkite rankinio prietaiso 1 į vandenį ir kitokius skysčius. Patikros kamerą visada laikykite švarią. Jei dirbote zonose, kuriose yra sveikatai kenksmingų medžiagų, ypač kruopščiai nuvalykite patikros kamerą ir visas pagalbines medžiagas. Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių. Ypač būtina reguliariai valyti kameros lęšį 8 ir saugoti, kad ant jo neliktų siūlelių. Jei, nepaisant kruopščios gamybos ir patikrinimo, patikros kamera sugestų, jos remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Patys neatidarykite patikros kameros. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti patikros kameros dešimtženklį numerį, esantį firminėje lentelėje. Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch klientų konsultavimo tarnybos specialis- tai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau- simais. Lietuva Bosch įrankių servisas Informacijos tarnyba: +370 (037) 713350 ļrankių remontas: +370 (037) 713352 Faksas: +370 (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Patikros kamera, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Patikros kamerų, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir pagal Europos direktyvą 2006/66/EB dėl baterijų ir akumuliatorių bei baterijų ir akumuliatorių atliekų, naudoti nebetinkami elektriniai prietaisai ir akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavimas“, psl. 164 pateiktų nuorodų. Galimi pakeitimai. OBJ_BUCH-1311-002.book Page 164 Monday, February 28, 2011 9:32 AMBosch Power Tools 1 609 929 X35 | (28.2.11)
