GSC 10.8VLI Professional - Foarfece BOSCH - Manual de utilizare gratuit

Tip produs	Foarfece de tablă fără fir
Marcă	Bosch
Model	GSC 10.8VLI Professional
Număr articol	3 601 J26 1..
Tensiune nominală	12 V
Tip acumulator	Litiu-ion
Acumulatori recomandați	GBA 10,8V... sau GBA 12V...
Încărcătoare recomandate	AL 11..CV sau GAL 12..CV
Număr de curse în gol	3600 rot/min
Grosime maximă tablă (oțel 400 N/mm²)	1,3 mm
Grosime maximă tablă (oțel 600 N/mm²)	0,8 mm
Grosime maximă tablă (oțel 800 N/mm²)	0,6 mm
Grosime maximă tablă (aluminiu 250 N/mm²)	2,0 mm
Rază minimă pentru tăieturi curbate	15 mm
Greutate (conform EPTA 01:2014)	1,4 – 1,6 kg (în funcție de acumulator)
Temperatură de încărcare admisă	0 °C până la +45 °C
Temperatură de funcționare și depozitare	-20 °C până la +50 °C
Protecție acumulator	Protecție electronică a celulei (ECP) împotriva descărcării profunde
Nivel de presiune acustică (LpA)	< 70 dB(A) (incertitudine K < 1,5 dB)
Vibrații (ah)	3,5 m/s² (incertitudine K < 1,5 m/s²)
Număr de muchii per cuțit	4 muchii reversibile
Întreținerea cuțitelor	Rotiți cu 90° sau înlocuiți (fără reascuțire)
Cuplu de strângere a șuruburilor cuțitelor	3–4 Nm
Accesorii incluse	Cheie imbus cotită pentru șuruburi cu cap hexagonal interior

Întrebări frecvente - GSC 10.8VLI Professional BOSCH

Cum se schimbă cuțitul superior?

Slăbiți șurubul 9, rotiți cuțitul cu 90° sau montați un cuțit nou. Strângeți șurubul cu un cuplu de 3–4 Nm. Verificați distanța dintre cuțite.

Cum se reglează distanța dintre cuțite?

Distanța a trebuie să fie de aproximativ 10% din grosimea tablei. Slăbiți șurubul 13, utilizați șurubul de reglare 12 pentru a ajusta, apoi strângeți la 3–4 Nm.

Ce acumulatori pot folosi cu acest foarfece?

Utilizați numai acumulatori Bosch originali litiu-ion, recomandați: GBA 10,8V... sau GBA 12V... Ceilalți acumulatori pot deteriora unealta.

Cum se încarcă acumulatorul?

Utilizați un încărcător recomandat (AL 11..CV sau GAL 12..CV). Acumulatorul poate fi reîncărcat oricând fără a-i reduce durata de viață.

Care este grosimea maximă a tablei pe care o pot tăia?

Depinde de material: oțel 400 N/mm²: 1,3 mm; oțel 600 N/mm²: 0,8 mm; oțel 800 N/mm²: 0,6 mm; aluminiu 250 N/mm²: 2,0 mm.

Ce fac dacă foarfecele se oprește automat?

Se datorează protecției electronice (ECP): acumulatorul este descărcat sau supraîncălzit. Puneți comutatorul pe '0', reîncărcați sau lăsați acumulatorul să se răcească.

Pot folosi foarfecele fără placa de evacuare a așchiilor?

Nu, placa de evacuare a așchiilor (piesa 6) trebuie să fie întotdeauna montată și în stare bună. Lucrul fără ea prezintă risc de rănire.

Cum se curăță și se întreține unealta?

Înainte de orice întreținere, scoateți acumulatorul. Curățați regulat fantele de ventilație și unealta. Cuțitele trebuie schimbate sau rotite atunci când sunt tocite.

Care sunt instrucțiunile importante de siguranță?

Purtați mănuși de siguranță, protecție oculară și protecție auditivă. Nu lucrați în atmosferă explozivă. Țineți copiii la distanță.

Unde pot găsi piese de schimb sau pot repara unealta?

Contactați Serviciul Post-Vânzare Bosch: în Franța la 0811 360122 sau pe www.bosch-pt.fr. Precizați numărul articolului format din 10 cifre.

MANUAL DE UTILIZARE GSC 10.8VLI Professional BOSCH

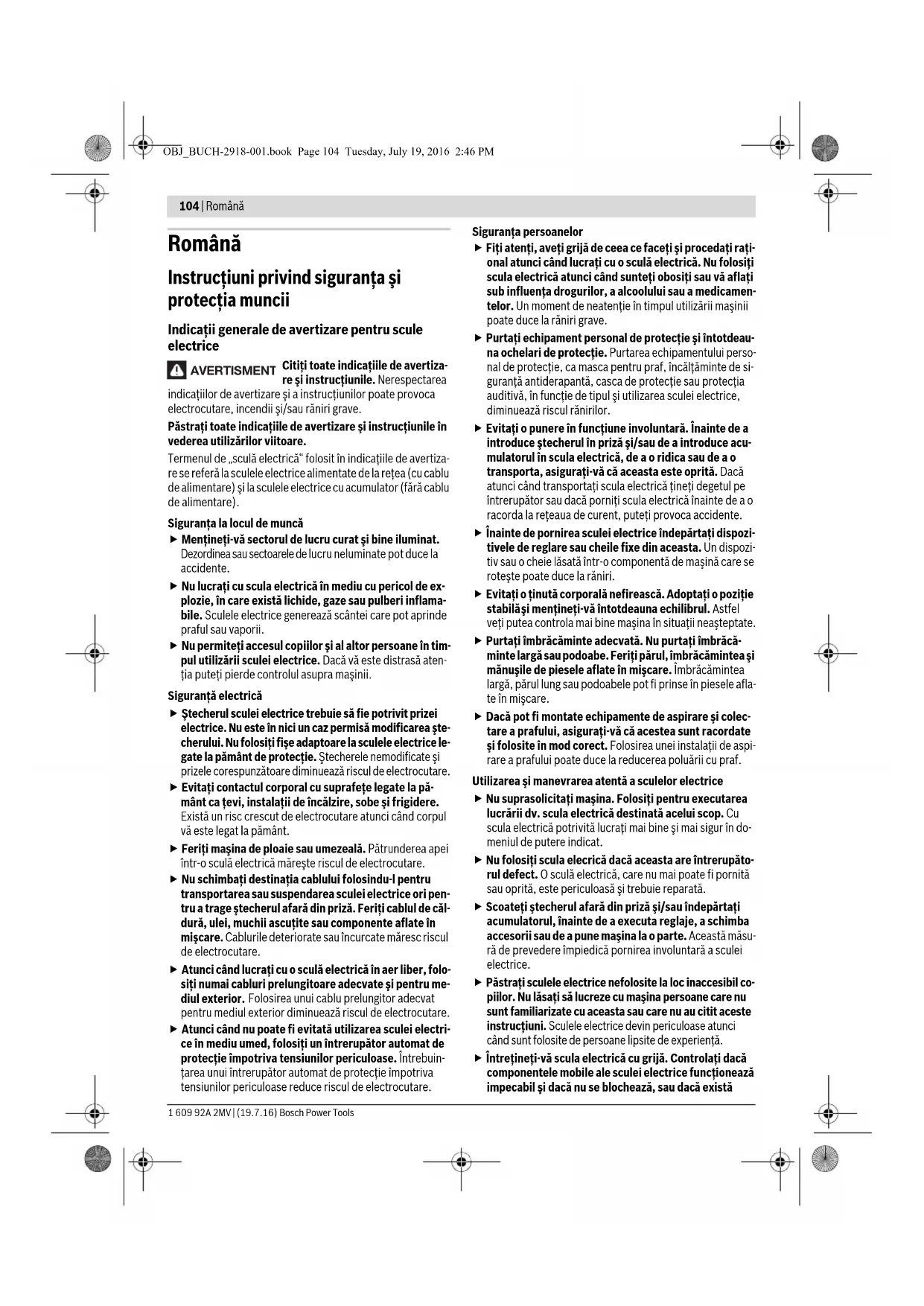

Română....Pagina 104

Instrucțiuni privind siguranța și protectția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea

indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mentineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  ▶ Nu permiteti accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rățional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
▶ Evitați o ținută corporală nefirească. Adoptați o pozitie stabilăși mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparață.
▶ Scoateți stecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
▶ Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există

Utilizarea și manevrarea atentă a sculelor electrice

Română | 105

piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dati la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

▶ Mentineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recommandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

Service

▶ încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru foarfeci de tablă cu accumulator

▶ Scula electrică nu este adecvată pentru utilizare staționară. Este interzisă, de ex. prinderea acesteia într-o menghină sau fixarea sa pe un banc de lucru.
▶ Lucrați numai cu deflectorul de așchii 6 montat. Aveți grijă ca deflectorul de așchii să nu fie deteriorat sau îndoit. În cazul în care lucrați fără, sau cu deflectorul de așchii deteriorat, există pericol de rănire. Solicitați imediat înlocuirea unui deflector de așchii deteriorat la un centru autorizat de asistență tehnică și service post-vânzări Bosch.
Purtați mănuși de protecție în timpul lucrului. Aveți gri- jă ca fășiile tăiate de tablă să nu se îndoaie în direcția corpului dumneavoastră. Tabla tăiată prezintă bavuri as- cuțite care vă pot răni. Dacă este necesar, împingeți cu măinile protejate cu mănuși, fășiile de tablă îndoită, în direcție opusă corpului dumneavoastră.

Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agă-ta și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideti accumulatorul. Există pericol de scurtcircuit.

Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.

În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Folosiți acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Descrierea produsului și a performantelor

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinatiei

Scula electrică este destinată tăierii tablei fără pierderi de material. Este adecvată pentru tăieri curbe și drepte.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Tastă deblocare accumulator
2 Acumulator
3 Tastă pentru indicatorul stării de încărcare a acumulatorului
4 Indicator al nivelului de încărcare al accumulatorului
5 Întrerupător pornit/oprit
6 Deflector de aşchii
7 Mâner (suprafață de prindere izolată)
8 Cheie hexagonalä
9 Şurub pentru cuțitul superior

10 Cuțit superior

11 Cuțit inferior

106 | Română

12 Şurub de reglare cuțit inferior
13 Šurub pentru cuțitul inferior
14 Leră de reglaj*

*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Foarfecă pentru tablă cu acumulator		GSC 12V-13
Număr de identificare		3 601 J26 1..
Tensiune nominală	V= 12
Număr de curse la mersul în gol n _0	min ^-1	3 600
Grosime maximă tablă ^1)	mm 1,3
Rază minimă curbă	mm 15
Greutate conform EPTA-Procedure 01:2014	kg 1,4- 1,6	^2)
Temperatură ambientă admisă - în timpul încărcării - în timpul funcționării ^3) și al depozitării	°C	0...+45
	°C	-20...+50
Acumulatori recomandați		GBA 10,8V...GBA 12V...
Încărcătoare recomandate		AL 11..CV GAL 12..CV

1) pentru tablă de oțel de până la 400 N/mm ^2

3) putere mai redusă la temperaturi <0 °C

Informație privind zgomotul/vibrățiile

Valorile zgomotului emis au fost determinate conform EN 60745.

Nivelul presiunii acustice evaluat A al maşinii este în mod normal inferior valorii de 70 dB(A). Incertitudine K < 1,5 dB. Nivelul de zgomot poate depăși 80 dB(A) în timpul lucrului.

Purtați aparat de protectie auditivă!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-8: a_h=3,5 m/l^2sK<1,5 m/s^2 .

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreți- nere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.

Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Indicație: Acumulatorul se livrează partial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet accumulatorul în încărcător.

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Indicatorul nivelului de încărcare al accumulatorului

Cele trei LED-uri verzi ale indicatorului stării de încărcare a accumulatorului 4 indică nivelul de încărcare a accumulatorului 2. Din considerente legate de siguranță, afişarea stării de încărcare a accumulatorului poate fi activată numai atunci când scula electrică este oprită.

– Pentru afișarea nivelului de încărcare al accumulatorului, a-păsați tasta 3 cu scula electrică deconectată și țineți-o a-păsată.

LED	Capacitate
Lumină continuă 3 x verde	≥ 2/3
Lumină continuă 2 x verde	≥ 1/3
Lumină continuă 1 x verde	< 1/3
Lumină intermitentă 1 x verde	rezervă

Extragerea accumulatorului

- Pentru extragerea accumulatorului 2 apăsați tastele de deblocare 1 și extrageți acumulatorul din scula electrică, trăgându-l spre spate. Nu forțați.

Functionare

Punere în funcțiune

Montarea accumulatorului

▶ Folosiți numai accumulatori cu tehnologie litiu-ion originali Bosch având aceeași tensiune cu cea specificată pe plăcuța indicatoare a sculei dumneavoastră electrice. Întrebuințarea altor accumulatori poate duce la răniri și pericol de incendii.

Indicație: Utilizarea unor acumulatori inadecvați sculei dumneavoastră electrice poate duce la deranjamente sau la deteriorarea sculei electrice.

- Introduceți acumulatorul încărcat 2 în mâner împingându-I până când acesta se angrenează perceptibil și este la nivel cu mânerul.

Română | 107

Pornire/oprire

• Pentru pornirea sculei electrice împingeți înainte între-rupătorul pornit/oprit 5, astfel încât la acesta să devină vizibil „I“.
• Pentru oprirea sculei electrice împingeți spre spate între-rupătorul pornit/oprit 5, astfel încât la acesta să devină vizibil „0“.

Pentru a economisi energie, țineți scula electrică pornită nu- mai atunci când o folosiți.

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ impotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

Indicație: Dacă scula electrică se oprește automat din cauza accumulatorului supraîncălzit sau descărcat, deconectați-o, acționând întrerupătorul pornit/oprit 5. Încărcați acumulatorul respectiv lăsați-l să se răcească, înainte de a reporni scula electrică. În caz contrar acumulatorul se poate deteriora.

Instrucțiuni de lucru

• Conduceți scula electrică spre piesa de lucru numai după ce în prealabil ați pornit-o.

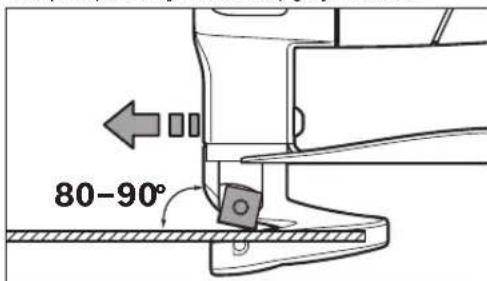

• Tineți scula electrică într-un unghi de 80 până la 90° față de suprafața tablei și nu o încinați greșit în lateral.

80-90°

• Conduceți scula electrică uniform și împingeți-o ușor, în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață a accesoriiilor și poate dăuna și sculei electrice.
• În timpul tăierilor curbilinii aveți gijă să nu încinați greșit în lateral scula electrică și lucrați numai cu un avans redus.

Grosimea maximă a tablei ce urmează a fi tăiată

Grosimea maximă a tablei ce urmează a fi tăiată d_max depinde de rezistența materialului de prelucrat.

Cu această sculă electrică se poate tăia tablă de următoarele grosimi:

Material Rezistență	d_max
[N/mm2]	[mm]

Reglarea distantei dintre cuțite a

Înaintea oricâror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Distanța dintre cuțite a (întrefierul dintre tăișuri) se va adapta la grosimea tablei de prelucrat d _max :

Distanța dintre cuțite a ar trebui să fie egală cu 10 % din grosimea tablei d _max (de ex. distanță dintre cuțite de 0,1 mm la o grosime a tablei de 1 mm).

În cazul materialelor mai moi, distanța dintre cuțite a trebuie redusă, iar în cazul materialelor dure sau casante ea trebuie mărită.

- Slăbiti șurubul 13 al cuțitului inferior. Ajustați cu șurubul de reglare 12 distanța necesară dintre cuțite a. Cuțitul superior 10 și cuțitul inferior 11 nu trebuie să se atingă. Verificați distanța cu lera de reglaj 14. Strângeți la loc șurubul 13 al cuțitului inferior cu un moment de strângere de 3–4Nm.

Protectie la suprasarcină dependentă de temperatură

Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau dacă se părăsește domeniul temperaturilor admise pentru acumulator, turația se va reduce sau scula electrică se va opri. În cazul scăderii turației, scula electrică va putea funcționa din nou la turație maximă numai după atingerea temperaturii admise a acumulatorului. În caz de oprire automată, deconectați scula electrică, lăsați acumulatorul să se răcească și porniți apoi din nou scula electrică.

Indicații privind manevrarea optimă a accumulatorului

Protejați accumulatorul împotriva umezelii și a apei.

Depozitați acumulatorul numai în domeniul de temperatură de la – 20 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.

Un timp de functionare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectati instrucțiunile privind eliminarea.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

108 | Български

Schimbarea cuțitelor (vezi figura A)

Cuțitul superior 10 și cuțitul inferior 11 sunt identice, sunt prevăzute cu câte patru muchii tăietoare și pot fi schimbate între ele.

Rotiți respectiv schimbați cuțitele din timp, deoarece numai dispozitivele de lucru bine ascuțite permit obținerea unui randament bun de tăiere și menajează scula electrică.

• Pentru schimbarea cuțitului superior 10 slăbiți șurubul 9, pentru schimbarea cuțitului inferior 11 slăbiți șurubul 13.
• Rotiți cuțitul la 90° sau introduceți un cuțit nou. La introducerea cuțitului inferior 11 aveți grijă ca acesta să se sprijine pe şurubul de reglare 12.

Indicație: Rotiți cuțitul numai în direcția ilustrată în figură resp. introduceți cuțitul nou în poziția ilustrată în figură. Tăierea nu este posibilă dacă cuțitul este introdus greșit.

- Strångeti din nou la loc şurubul 9 pentru cuțitul superior resp. şurubul 13 pentru cuțitul inferior cu un moment de strângere de 3 – 4 Nm. Verificați distanța dintre cuțite a (vezi „Reglarea distanței dintre cuțite a“, pagina 107).

Nu este permisă reascuțirea cuțitului superior 10 și a cuțitului inferior 11.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și pie- sele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Transport

Accumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de câtre terți (de exemplu: transport a-erian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.

Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, acumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz, iar conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 108.

Sub rezerva modificărilor.

Български
