Produkto tipas	Belaidės skardos žirklės
Prekės ženklas	Bosch
Modelis	GSC 10.8VLI Professional
Prekės numeris	3 601 J26 1..
Vardinė įtampa	12 V
Akumuliatoriaus tipas	Lithium-ion
Rekomenduojami akumuliatoriai	GBA 10,8V... arba GBA 12V...
Rekomenduojami įkrovikliai	AL 11..CV arba GAL 12..CV
Tuščiosios eigos smūgių skaičius	3600 aps./min.
Maks. skardos storis (plienas 400 N/mm²)	1,3 mm
Maks. skardos storis (plienas 600 N/mm²)	0,8 mm
Maks. skardos storis (plienas 800 N/mm²)	0,6 mm
Maks. skardos storis (aliuminis 250 N/mm²)	2,0 mm
Minimalus lenktinių pjūvių spindulys	15 mm
Svoris (pagal EPTA 01:2014)	1,4 - 1,6 kg (pagal akumuliatorių)
Leistina įkrovimo temperatūra	0 °C iki +45 °C
Darbo ir laikymo temperatūra	-20 °C iki +50 °C
Akumuliatoriaus apsauga	Elektroninė elementų apsauga (ECP) nuo gilaus iškrovimo
Garso slėgio lygis (LpA)	< 70 dB(A) (neapibrėžtis K < 1,5 dB)
Vibracijos (ah)	3,5 m/s² (neapibrėžtis K < 1,5 m/s²)
Kraštų skaičius peilyje	4 reversiniai kraštai
Peilių priežiūra	Pasukti 90° arba pakeisti (negaliandinti)
Peilių varžtų priveržimo momentas	3-4 Nm
Pridedami priedai	Lenktas šešiabriaunis raktas vidiniams šešiabriauniams varžtams

Dažnai užduodami klausimai - GSC 10.8VLI Professional BOSCH

Kaip pakeisti viršutinį peilį?

Atsukite varžtą 9, pasukite peilį 90° arba uždėkite naują peilį. Vėl priveržkite varžtą 3-4 Nm sukimo momentu. Patikrinkite tarpą tarp peilių.

Kaip sureguliuoti tarpą tarp peilių?

Atstumas a turi būti maždaug 10% skardos storio. Atsukite varžtą 13, naudokite reguliavimo varžtą 12 sureguliavimui, tada vėl priveržkite iki 3-4 Nm.

Kokius akumuliatorius galiu naudoti su šiomis žirklėmis?

Naudokite tik originalius Bosch ličio jonų akumuliatorius, rekomenduojami: GBA 10,8V... arba GBA 12V... Kiti akumuliatoriai gali sugadinti įrankį.

Kaip įkrauti akumuliatorių?

Naudokite rekomenduojamą įkroviklį (AL 11..CV arba GAL 12..CV). Akumuliatorių galima įkrauti bet kuriuo metu, nesumažinant jo tarnavimo laiko.

Koks maksimalus skardos storis, kurį galiu pjauti?

Tai priklauso nuo medžiagos: plienas 400 N/mm²: 1,3 mm; plienas 600 N/mm²: 0,8 mm; plienas 800 N/mm²: 0,6 mm; aliuminis 250 N/mm²: 2,0 mm.

Ką daryti, jei žirklės automatiškai sustoja?

Tai nutinka dėl elektroninės apsaugos (ECP): akumuliatorius išsikrovęs arba perkaitęs. Nustatykite jungiklį į '0', įkraukite arba leiskite akumuliatoriui atvėsti.

Ar galiu naudoti žirkles be drožlių išmetimo plokštelės?

Ne, drožlių išmetimo plokštelė (dalis 6) visada turi būti sumontuota ir geros būklės. Dirbant be jos kyla sužalojimo pavojus.

Kaip valyti ir prižiūrėti įrankį?

Prieš bet kokią priežiūrą išimkite akumuliatorių. Reguliariai valykite ventiliacines angas ir įrankį. Peilius reikia pakeisti arba pasukti, kai jie atšimpa.

Kokios yra svarbios saugos taisyklės?

Dėvėkite apsaugines pirštines, akių apsaugą ir klausos apsaugą. Nedirbkite sprogioje aplinkoje. Laikykite vaikus atokiau.

Kur galiu rasti atsarginių dalių ar suremontuoti įrankį?

Susisiekite su Bosch techninės priežiūros tarnyba: Prancūzijoje tel. [phone] arba www.bosch-pt.fr. Nurodykite 10 skaitmenų prekės numerį.

NAUDOJIMO INSTRUKCIJA GSC 10.8VLI Professional BOSCH

Lietuviškai....Puslapis 141

한국어....페이지 146

156 عربي

۱۶۱ فارسی کفده

CE

3

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite že-

miau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
  ▶ Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.

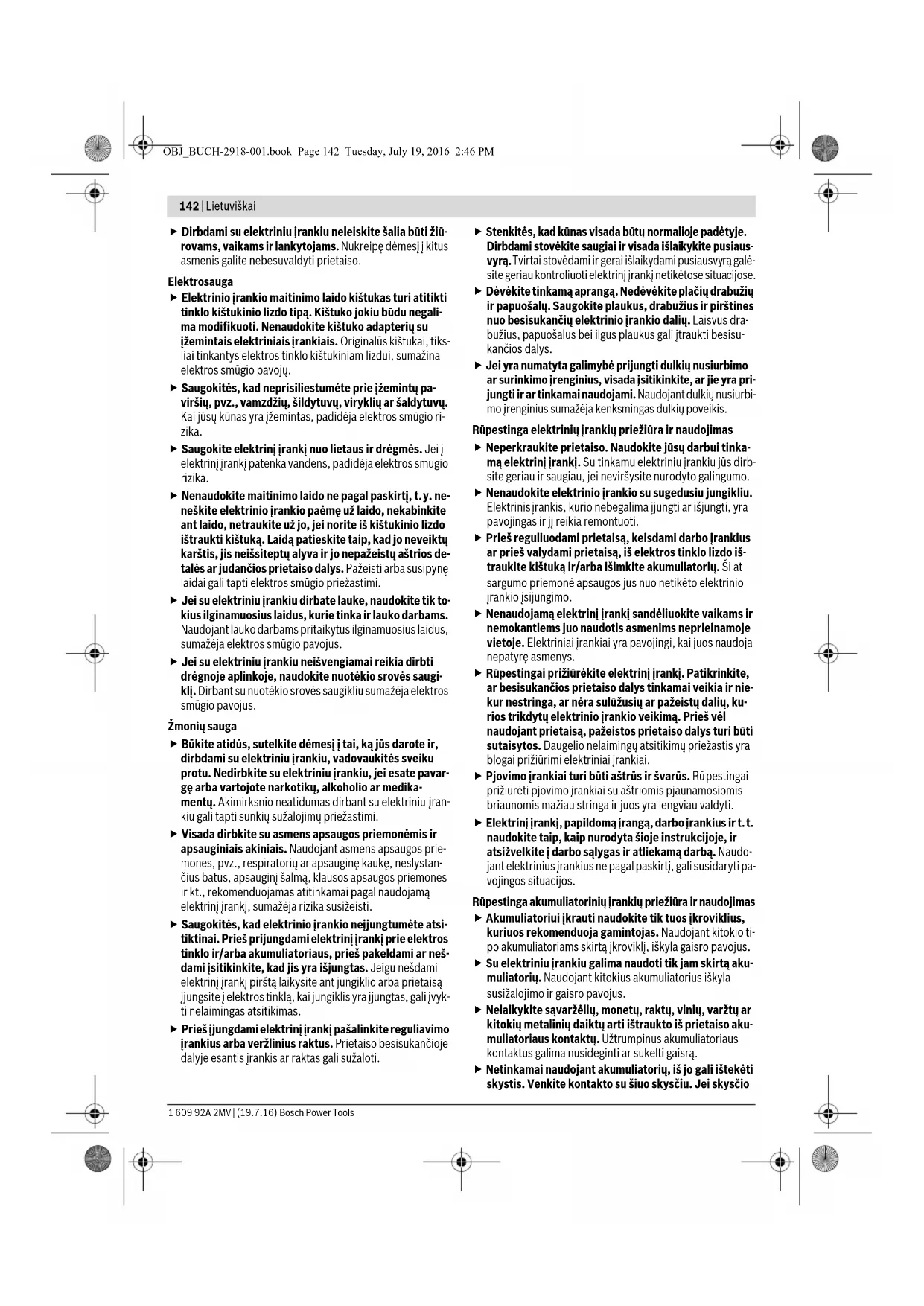

142 | Lietuviškai

- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj jrankj nuo lietaus ir drègmès. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką jüs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešđami įsitikinkite, kad jis yra išjungtas. Jeigu nešđami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
▶ Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.

▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyra. Tvirtai stovėdami ir gerai išlaikydami pusiausvyra galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rüpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankių jūs dirb-site geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši at-sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
Rüpestingai prižiūrėkite elektrini įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai velkia ir niekur nstringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisa, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rū pestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos ikroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.
  ▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
  ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio

Lietuviškai | 143

pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Aptarnavimas

Elektrinį įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su akumuliatori-nėmis skardos žirklėmis

• Šis elektrinis įrankis nėra skirtas stacionariam naudojimui. Jo negalima, pvz., jveržti spaustuvuose arba įtvirtinti darbastalyje.
• Dirbkite tik su primontuotu drožlių nukreipimo įtaisu 6. Patikrinkite, ar drožlių nukreipimo įtaisas nėra pažeistas ar sulenktas. Dirbant su pažeistu drožlių nukreipimo įtaisu ar be jo iškyla sužalojimo pavojus. Jei drožlių nukreipimo įtaisas pažeistas, nedelsdami kreipkitėsį Bosch elektrinių jrankių remonto dirbtuves, kad įį pakeistų.
• Dirbdami mūvėkite apsaugīnes pirštines. Dirbkite taip, kad perkirptos skardos dalys nelinktų link jūsų kūno. Perkirptų skardų briaunos yra aštrios, todėl saugokitės, kad j jas nesusižeistumėte. Jei skardos dalys linksta link kūno, pirštinemis spauskite jas nuo savęs.
  ▶ Itvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
  ▶ Prieš padėdami elektrini įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.
  ▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudīrginti kvėpavimo takus.
- Akumuliatorių naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.
Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio jrankio schema ir, skaitydami instrukciją, palikite šj lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis prietaisas yra skirtas skardai kirpti be kerpamos medžiagos nuostolių (nesusidaro drožlių). Jis tinka figūriniams ir tiesiems pjūviams atlikti.

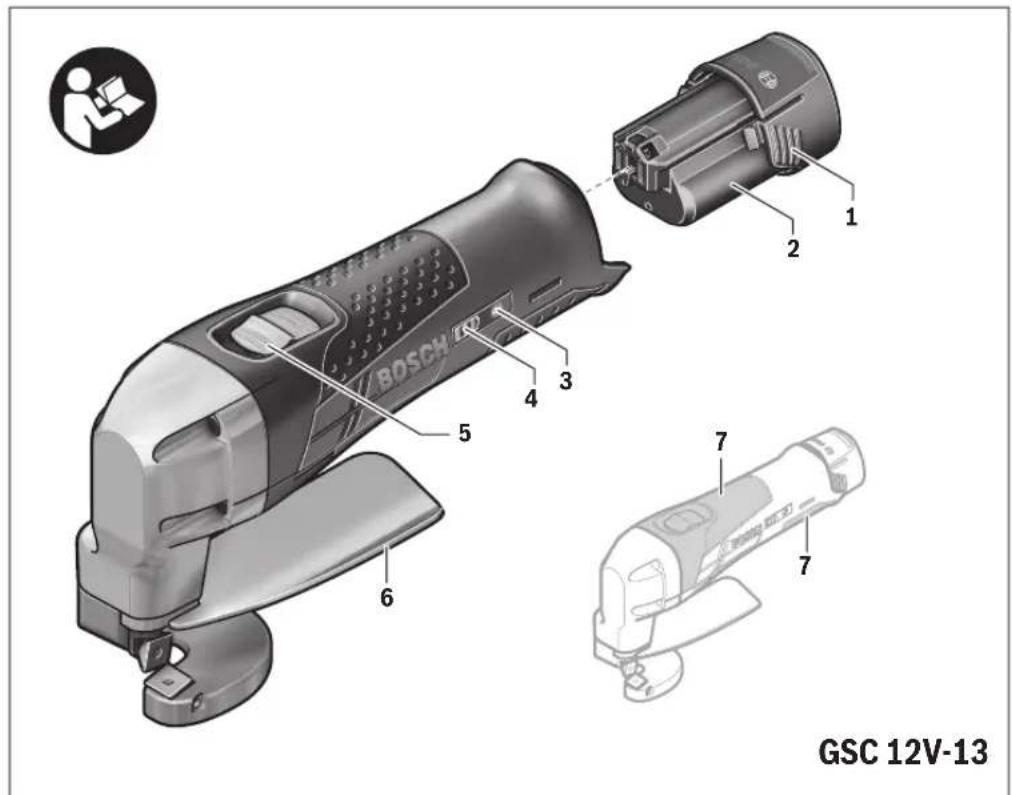

Pavaizduoti prietaiso elementai

Numeriais pažymétus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Akumuliatoriaus atblokavimo klavišas
2 Akumuliatorius
3 Ikrovos būklės indikatoriaus mygtukas
4 Akumuliatoriaus jkrovos indikatorius
5 Jjungimo-išjungimo jungiklis
6 Drožlių nukreipimo įtaisas
7 Rankena (izoliuotas rankenos paviršius)
8 Šešiabriaunis raktas
9 Viršutinio peilio varžtas

10 Viršutinis peilis

11 Apatinis peilis
12 Apatinio peilio reguliavimo varžtas
13 Apatinio peilio varžtas
14 Nustatymo šablonas*

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Akumuliatorinės skardos žirklės		GSC 12V-13
Gaminio numeris		3 601 J26 1..
Nominalioji átampa	V= 12
Tuščiosios eigos judesių skaičius n0	min-1	3 600
Maks. kerpamos skardos storis1)	mm 1,3
Mažiausias kreivės spindulys	mm 15
Svoris pagal „EPTA-Procedure 01:2014“	kg 1,4- 1,6	2)
Leidžiamoji aplinkos temperatūra-jkraunant-jrankiui veikiant3) ir jjsandėliuojant	°C	0...+45
	°C	-20...+50
Rekomenduojami akumuliatoriai GBA 10,8V...GBA 12V...

Rekomenduojami krovikliai AL 11.. CV

GAL 12.. CV

1) plieniné skarda iki 400 N/mm²
2) priklausomai nuo naudojamo akumuliatoriaus
3) ribota galia, esant temperatūrai < 0 °C

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60745.

Prietaiso triukšmo lygis, išmatuotas pagal A skalę, tipiniu atveju yra mažesnis nei 70 dB(A). Paklaida K < 1,5 dB. Dirbant triukšmo lygis gali viršyti 80 dB(A).

Reikia naudoti klausos apsaugos priemones!

144 | Lietuviškai

Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-8: a h = 3, 5 m /sK < 1,5 m/s ^2 .

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir ji galima naudoti elektriniams jrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokia papildoma jranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo jrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Akumuliatoriaus ikrovimas

▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: Akumuliatorius pateikiamas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Akumuliatoriaus ikrovos indikatorius

Trys žali šviesadiodžiai akumuliatoriaus jkrovos būklės indikatoriai 4 rodo akumuliatoriaus 2 jkrovos būklę. Dėl saugumo apie jkrovos būklę sužinoti galima tik tada, kai elektrinis jrankis neveikia.

- Jei norite, kad būtų parodyta įkrovos būklė, paspauskite mygtuką 3, kai elektrinis įrankis išjungtas, ir laikykite jį nu-spaustą.

Šviesos diodai Talpa

Dega nuolat 3 x žali ≥	2/3
Dega nuolat 2 x žali ≥	1/3
Dega nuolat 1 x žalias <1/3
Mirksi 1 x žalias Atsarga

Akumuliatoriaus išėmimas

- N o r èdami išimti akumuliatarisuspauskite fiksatoriaus klavišus 1 ir, patraukę atgal, išimkite akumuliatorių iš prietaiso. Nesistenkite ištraukti akumuliatorių naudodami jėgą.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus idėjimas

▶ Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka Jūsų elektrinio prietaiso firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.

Nuoroda: Naudojant šiam prietaisui netinkamą akumuliatorių, elektrinis prietaisas gali netinkamai veikti ar sugesti.

- Jstatykite ikrautą akumuliatorių 2į rankeną ir įstumkite, kol jis juntamai užsifiksuos ir nebebus išsikišęs iš rankenos.

ljungimas ir išjungimas

- Norėdami elektrinį prietaisą ijungti, jjungimo-išjungimo jungiklj 5 pastumkite j priekį, kad ant jungiklio matytusi „I“.

- Norėdami elektrinį prietaisą išjungti, jjungimo-išjungimo jungiklj 5 pastumkite atgal, kad ant jungiklio matytųsi „0“.

Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį jrankį, ir darbo įrankis nebesisuka.

Nuoroda: jei elektrinis jrankis dėl išsikrovusio ar perkaitusio akumuliatoriaus automatiškai išsijungia, elektrinį jrankį išjunkite jjungimo-išjungimo jungikliu 5. Prieš vėl jjungdami elektrinį jrankį, ijkraukite akumuliatorių arba palaukite, kol jis atvės. Priešingu atveju galite pažeisti akumuliatorių.

Darbo patarimai

- Elektrinj jrankj pirmiausia jjunkite ir tada artinkite prie ruošinio.

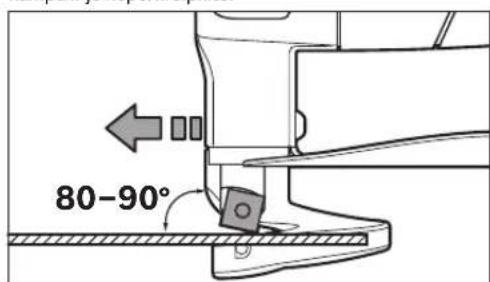

- Elektrinj jrankj skardos atžvilgiu laikykite nuo 80 iki 90° kampu ir jo neperkreipkite.

80-90°

- Elektrinj prietaisą tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo jrankių eksploatavimo laiką ir gali pakenkti elektriniam prietaisui.

- Pjaudami kreivėmis ypač stebėkite, kad elektrinio įrankio neperkreiptumėte, ir stumkite tik maža pastūma.

Lietuviškai | 145

Maksimalus kerpamos skardos storis

Maksimalus kerpamos skardos storis d_max priklauso nuo kerpamos medžiagos stiprio.

Su elektriniu prietaisu galima kirpti tokio storio skardas:

Medžiaga Maks. stipris		d_max
	[N/mm2]	[mm]
Plienas 400 1,3
	600 0,8
	800 0,6

Aliuminis 250 2,0

Atstumo tarp peilių a nustatymas

Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat transportuojant ir sandėliuojant prietaisą, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susizeisti, netyčia nuspaudę jungimo-išjungimo jungiklj.

Atstumas tarp peilių a (tarpas tarp ašmenų) priklauso nuo kerpamos medžiagos storio d _max .

Atstumas tarp peilių a turėtų būti 10 % skardos storio d _max (pvz., atstumas tarp peilių 0,1 mm, kai skardos storis 1 mm).

Norint kirpti minkštas ir tąsias medžiagas, atstumą tarp peilių a reikia sumažinti; norint kirpti kietas ir trapias medžiagas – padidinti.

- Atsukite apatinio peilio varžta 13. Reguliavimo varžtu 12 nustatykite reikiamą atstumą tarp peilių a. Viršutinis peilis 10 ir apatinis peilis 11 turi nesiliesti. Atstumą patikrinkite nustatymo šablonu 14. Apatinio peilio varžta 13 vėl tvirtai užveržkite 3–4 Nm užveržimo momentu.

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis jrankis naudojamas pagal paskirtį, jis nebus veikiamas perkrovos. Jei jrankis veikiamas perkrovos arba temperatūra yra už leidžiamosios akumuliatoriaus temperatūros ribų, bus sumažinamas judesių skaičius arba elektrinis jrankis išsijungs. Sumažėjus judesių skaičiui, elektrinis jrankis didesniu judesių skaičiumi pradės veikti tik tada, kai bus pasiekta leidžiamoji akumuliatoriaus temperatūra. Elektriniam jrankiui išsijungus automatiškai, išjunkite jj jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį jrankį vėl jjunkite.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Pastebimas ikrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvejo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

Priežiūra ir servisas

Priežiūra ir valymas

▶ Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat transportuojant ir sandėliuojant prietaisą, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
▶ Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.

Peilio keitimas (žr. pav. A)

Viršutinis peilis 10 ir apatinis peilis 11 yra vienodi, abu turi po keturias pjovimo briaunas ir juos galima sukeisti.
Laiku apsukite ar pakeiskite peilius, nes tik aštrūs darbo jrankiai užtikrina gerą kirpimo našumą ir tausoja elektrinį jrankį.

- Norédami pakeisti viršutinj peilj 10, atlaisvinkite varžta 9, norédami pakeisti apatinj peilj 11 - varžta 13.

- Pasukite peilj 90° arba jdėkite naują peilj. Jdėdami apatinį peilj 11 stebėkite, kad jis priglustų prie reguliavimo varžto 12.

Nuoroda: sukite peilj tik paveikslélyje nurodyta kryptimi arba jstatykite naują peilj paveikslélyje nurodytoje padétyje. Netinkamai jstačius peilj pjauti nebus galima.

- Tvirtai priveržkite viršutinio peilio varžta 9 ir apatinio peilio varžta 13 3 - 4 Nm užveržimo momentu. Patikrinkite atstuma tarp peilių a (žr. „Atstumo tarp peilių a nustatymas“, psl. 145).

Viršutinj peilj 10 ir apatinj peilj 11 galąsti draudžiama.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brežinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą jranga. leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

146|한국어

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimu.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai jrankiai, akumuliatoriai, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių jrankių, akumuliatorių bei baterijų nemeskite j buiti-nių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 146 pateiktų nuorodu.

Galimi pakeitimai.

한국어

안전 수칙

전통공구용 일반 안전수칙
