| Produkttyp | Trådlös plåtsax |
| Märke | Bosch |
| Modell | GSC 10.8VLI Professional |
| Artikelnummer | 3 601 J26 1.. |
| Märkspänning | 12 V |
| Batterityp | Litiumjon |
| Rekommenderade batterier | GBA 10,8V... eller GBA 12V... |
| Rekommenderade laddare | AL 11..CV eller GAL 12..CV |
| Tomgångsvarvtal | 3600 varv/min |
| Max plåttjocklek (stål 400 N/mm²) | 1,3 mm |
| Max plåttjocklek (stål 600 N/mm²) | 0,8 mm |
| Max plåttjocklek (stål 800 N/mm²) | 0,6 mm |
| Max plåttjocklek (aluminium 250 N/mm²) | 2,0 mm |
| Minsta radie för kurvskärning | 15 mm |
| Vikt (enligt EPTA 01:2014) | 1,4 – 1,6 kg (beroende på batteri) |
| Tillåten laddningstemperatur | 0 °C till +45 °C |
| Drifts- och lagringstemperatur | -20 °C till +50 °C |
| Batteriskydd | Electronic Cell Protection (ECP) mot djupurladdning |
| Ljudtrycksnivå (LpA) | < 70 dB(A) (osäkerhet K < 1,5 dB) |
| Vibrationer (ah) | 3,5 m/s² (osäkerhet K < 1,5 m/s²) |
| Antal skäreggar per kniv | 4 vändbara skäreggar |
| Knivunderhåll | Vrid 90° eller byt (ingen omslipning) |
| Åtdragningsmoment för knivskruvar | 3–4 Nm |
| Medföljande tillbehör | Böjd insexnyckel för sexkantskruvar |
Vanliga frågor - GSC 10.8VLI Professional BOSCH
Användarfrågor om GSC 10.8VLI Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Sax i PDF-format gratis! Hitta din manual GSC 10.8VLI Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GSC 10.8VLI Professional av märket BOSCH.
BRUKSANVISNING GSC 10.8VLI Professional BOSCH

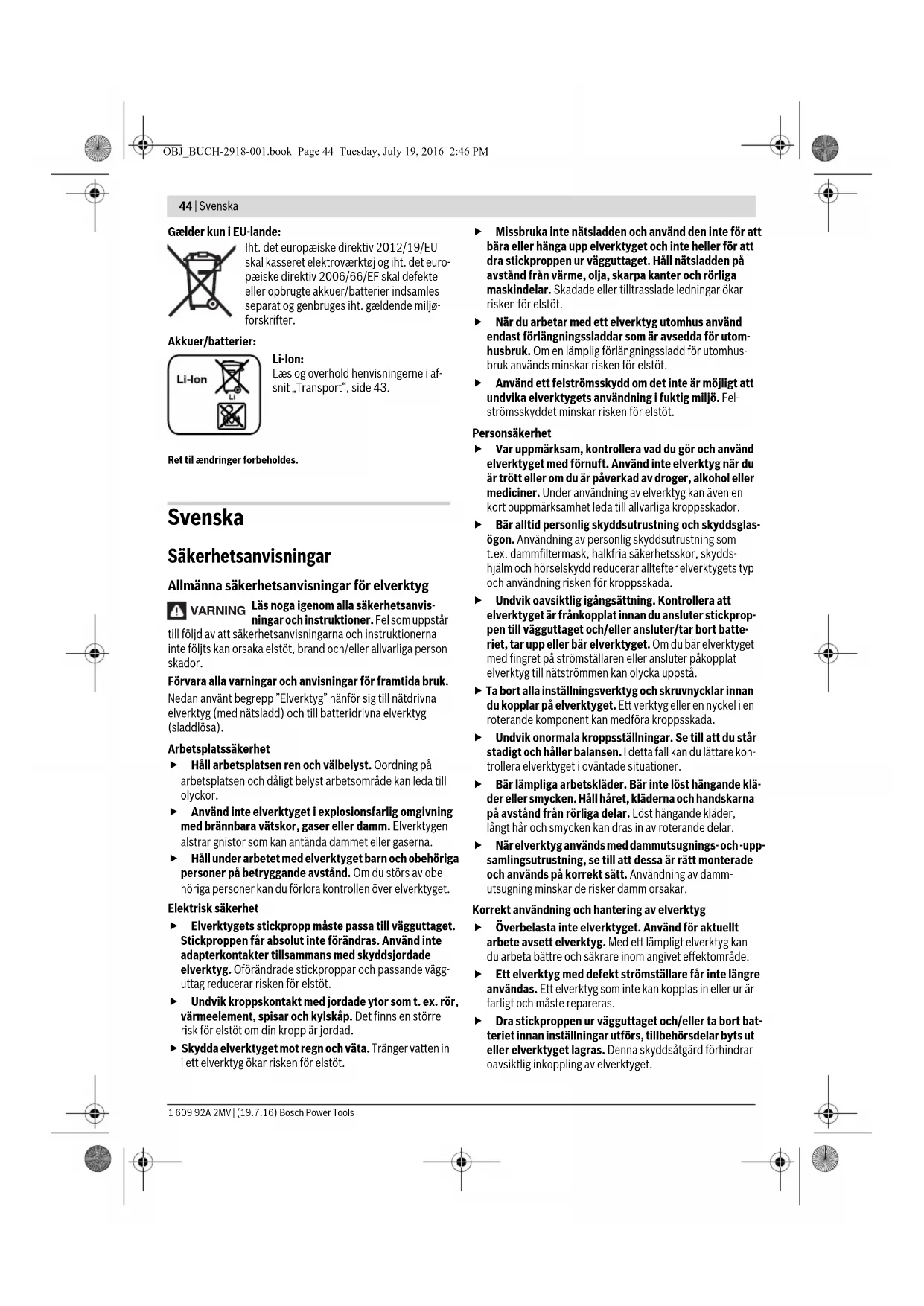

Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
- Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Svenska|45
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladdlösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för sladdlösa plåtsaxar
- Elverktyget är inte avsett för stationär användning. Det får t.ex. inte spännas fast i ett skruvstycke eller fästas på en arbetsbänk.
Arbeta endast med monterad spånavvisare 6. Kontrollera att spånavvisaren inte är skadad eller deformerad. Om verktyget används utan resp. med skadad spånavvisare finns risk för kroppsskada. Låt en auktoriserad Bosch-servicestation genast byta ut en skadad spånavvisare.
Använd skyddshandskar under arbetet. Se till att klippta plåtdelar inte böjs mot din kropp. På klippt plåt finns skarpa grader som kan medföra kroppsskada. Om så behövs, böj med skyddshandskarna bort plåtbitar från kroppen.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.
- I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för klippning av plåtar utan spånförlust. Verktyget är lämpligt för raka och kurviga snitt.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
4 Indikering av batteriets laddningstillständ
1 Batteriets upplåsningsknapp
2 Batteri
3 Knapp för indikering av laddtillständ
5 Strömställare Till/Från
6 Spånavvisare
7 Handgrepp (isolerad greppyta)
8 Sexkantnyckel
9 Skruv för övre kniv
.0 Övre kniv
11 Undre kniv
12 Ställskruv för undre kniv
13 Skruv för undre kniv
14 Inställningstolk*
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
46 | Svenska
Tekniska data
Sladdlös plåtsax GSC 12V-13
| Produktnummer | 3 601 J26 1.. | |
| Märkspänning | V=12 | |
| Tomgångsslagtal n_0 | min ^-1 | 3600 |
| max. plättjocklek ^1) | mm 1,3 | |
| minsta kurvradie | mm 15 | |
| Vikt enligt | ||
| EPTA-Procedure 01:2014 | kg 1,4–1,6 | ^2) |
| Tillåten omgivningstemperatur | ||
| - v i d l a d d n i n g | °C | 0...+45 |
| - v i d d^3 roich lagring | °C | -20...+50 |
| Rekommenderade batterier GBA 10,8V... | GBA 12V... |
| Rekommenderade laddare AL 11.. CV | GAL 12.. CV |
1) relaterad till stålplåt upp till 400 N/mm²
2) i relation till använt batteri
3) begränsad effekt vid temperaturer <0 °C
Buller-/vibrationsdata
Bullernivåvärde förmedlas enligt EN 60745.
Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än 70 dB(A). Onoggrannhet K < 1,5 dB.
Ljudnivån kan vid arbeten överskrida 80 dB(A).
Använd hörselskydd!
Totala vibrationsemissionsvärden a_n (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-8: a_n = 3,5 m/l sK < 1,5 m/s ^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
Batteriets laddning
Använd endast de laddare, som anges i de tekniska data. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Batteriets laddningsindikering
De tre gröna lysdioderna i batteriets display 4 visar batteriets laddningstillstånd 2. Av säkerhetsskäl kan laddningstillståndet avfrågas endast när elverktyget är fränkopplat.
- För visning av laddningstillständ tryck ned knappen 3 på frånkopplat elverktyg och håll den nedtryckt.
Lysdiod Kapacitet
| Permanent ljus 3 gröna ≥ | 2/3 | |
| Permanent ljus 2 gröna ≥ | 1/3 | |
| Permanent ljus 1 grönt | <1/3 | |
| Blinkljus 1 grönt | Reserv |
- Ta bort batterimodulen 2 genom att trycka på upplåsningsknappen 1 och dra sedan batterimodulen ur elverktyget. Bruka inte våld.
Drift
Driftstart
Insättning av batteri
Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand.
Anvisning: Använd endast för elverktyget lämpliga batterier, i annat fall finns risk för felfunktion eller skador på elverktyget.
- Skjut in den uppladdade batterimodulen 2 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget.
In- och urkoppling
- För inkoppling av elverktyget skjut strömställaren 5 framåt så långt att på strömställaren Till/Från "I" visas.
- För fränkoppling av elverktyget skjut strömställaren 5 bakåt så långt att på strömställaren Till/Från "0" visas.
För att spara energi, koppla på elverktyget endast när du vill använda det.
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Anvisning: Om elverktyget på grund av urladdat eller överhettat batteri automatiskt kopplas från, stäng av elverktyget med strömställaren Till/Från 5. Ladda upp batteriet resp. låt det svalna innan elverktyget återinkopplas. I annat fall finns risk för att batteriet skadas.
Svenska|47
Arbetsanvisningar
- Elverktyget ska vara tillslaget när det förs mot arbetsstycket.

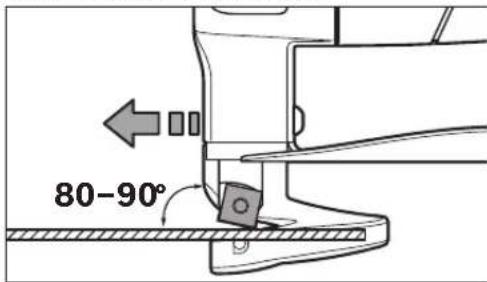

- Håll elverktyget i en vinkel mellan 80 och 90° mot plåtens yta och undvik att snedställa verktyget.
