ПОСІБНИК КОРИСТУВАЧА GSC 10.8VLI Professional BOSCH

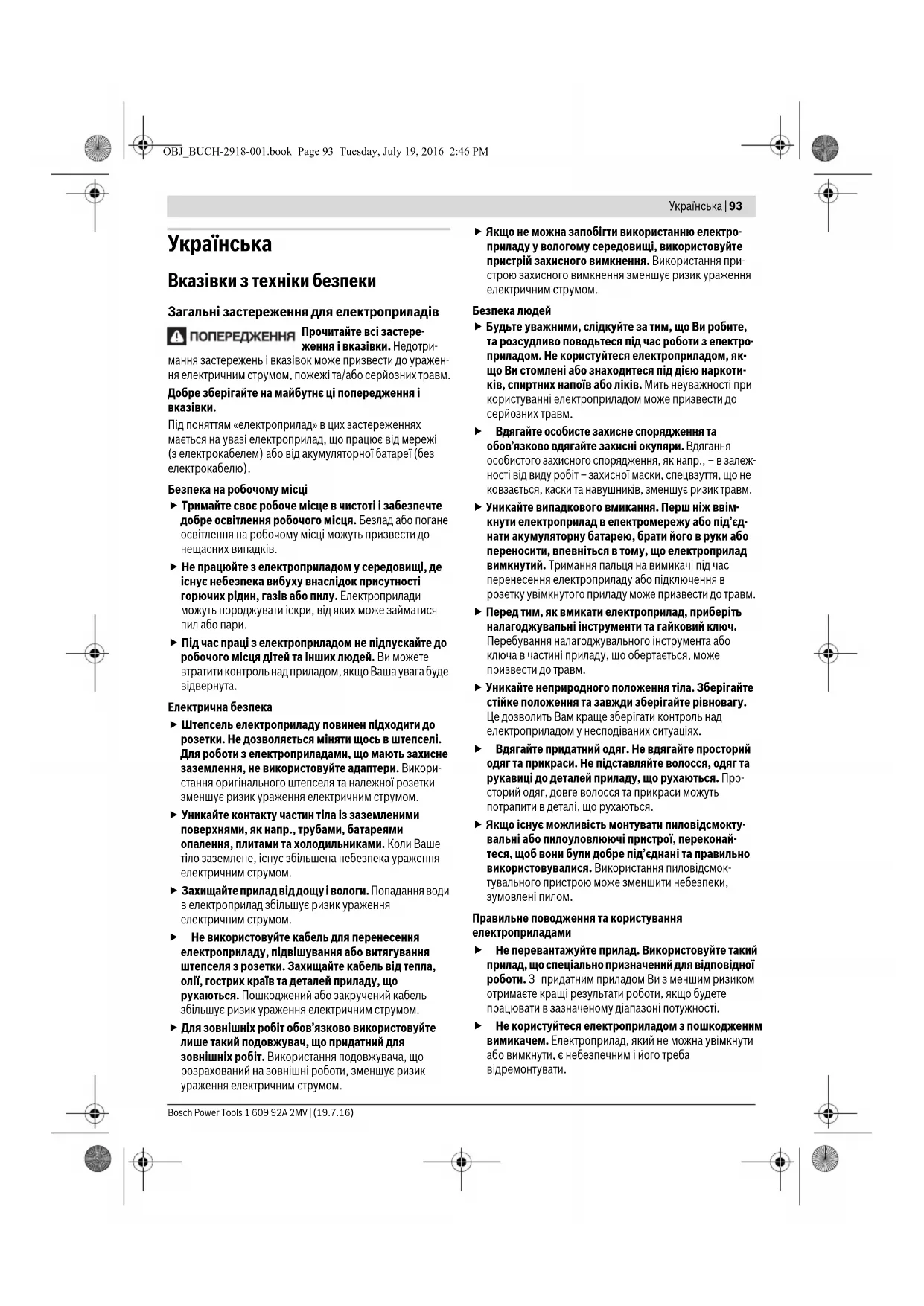

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотри- мання застережень і вказівок може призвести до уражен- ня електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Викори- стання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електро- приладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання при- строю захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електро- приладом. Не користуйтеся електроприладом, як- що Ви стомлені або знаходитеся під дією наркоти- ків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залеж- ності від виду робіт– захисної маски, спецвзуття, що не ковзається, каски та навушник ів, зменшує ризик травм. Уникайте випадкового вмикання. Перш ніж ввім- кнути електроприлад в електромережу або під’єд- нати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пиловідсмокту- вальні або пилоуловлюючі пристрої, переконай- теся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмок- тувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. OBJ_BUCH-2918-001.book Page 93 Tuesday, July 19, 2016 2:46 PM94 | Українська 1 609 92A 2MV | (19.7.16) Bosch Power Tools Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користує- тесь, від дітей. Не дозволяйте користуватися елек- троприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосві- дченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Переві- ряйте, щоб рухомі деталі приладу бездоганно працю- вали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені де- талі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті рі зальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електр- оприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій. Правильне поводження та користування приладами, що працюють на акумуляторних батареях Заряджайте акумуляторні батареї лише в заряджу- вальних пристроях, рекомендованих виготовлю- вачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте в електроприладах лише реко- мендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріп- ками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке зами- кання між контактами акумуляторної батареї може спричиняти опіки або пожежу. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Віддавайте свій прилад на ремонт лише кваліфіко- ваним фахівцям та лише з використанням оригіна- льних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для акумуляторних листових ножиць Електроінструмент не придатний для стаціонарної роботи. Зокрема, його не можна затискати в лещатах або монтувати на верстаку. Працюйте лише з монтованим дефлектором для сходу стружки 6. Слідкуйте за тим, щоб дефлектор не був пошкоджений або погнутий. Робота без дефлектора для сходу стружки або з пошкодженим дефлектором несе в собі небезпеку поранення. У разі пошкодження дефлектора для сходу стружки його треба негайно поміняти в авторизованій сервісній майстерні Bosch. Під час роботи вдягайте захисні рукавиці. Слідкуйте за тим, щоб розрізані частини металевих листів не гнулися в напрямку до Вас. На розрізаних металевих листах виникають гострі задирки, якими Ви можете поранитися. За необхідністю відштовхніть руками в рукавицях від себе частини металевих листів, що прогинаються. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний мате- ріал фіксується надійніше ні ж при триманні його в руці. Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумулятор лише з Вашим електро- приладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрі в акумуляторної батареї. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. OBJ_BUCH-2918-001.book Page 94 Tuesday, July 19, 2016 2:46 PMУкраїнська | 95 Bosch Power Tools 1 609 92A 2MV | (19.7.16) Призначення приладу Електроприлад призначений для розрізування металевих листів без утворення стружки. Він придатний для розрізання дугою та рівною лінією. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Кнопка розблокування акумуляторної батареї 2 Акумуляторна батарея 3 Кнопка індикатора зарядженості акумуляторної

4 Індикатор зарядженості акумуляторної батареї 5 Вимикач 6 Дефлектор для сходу стружки 7 Рукоятка (з ізольованою поверхнею) 8 Ключ-шестигранник 9 Гвинт до верхнього ножа 10 Верхній ніж 11 Нижній ніж 12 Регулювальний гвинт нижнього ножа 13 Гвинт до нижнього ножа 14 Установочний калібр* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745. Рівень звукового тиску від приладу за класом А, як правило, нижчий за 70 дБ(A). Похибка K < 1,5 дБ. Рівень шуму при роботі може перевищувати 80 дБ(A). Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745-2-8:

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна кори- стуватися для порівняння електроінструментів. Він прида- тний також і для попередньої оцінки вібраційного наванта-

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосу- ванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інстру- ментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба врахо- вувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Заряджання акумуляторної батареї Використовуйте лише зарядні пристрої, що заз- начені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що викори- стовується у Вашому приладі. Вказівка: Акумулятор постачається частково зарядже- ним. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акуму- лятор треба повністю зарядити у зарядному пристрої. Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Індикатор зарядженості акумуляторної батареї Три зелені світлодіоди індикатора зарядженості акумуля- торної батареї 4 показують ступінь зарядженості

тора 2. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроприладі. Акумуляторні листові ножиці GSC 12V-13 Товарний номер 3 601 J26 1.. Ном. напруга В= 12 Частота ходів на холостому ходу n

Макс. товщина листа, що розрізається

мм 1,3 Мін. радіус кривої мм 15 Вага відповідно до EPTA-Procedure 01:2014 кг 1,4– 1,6

Допустима температура навколишнього середовища –при заряджанні – при експлуатації

0...+45 –20...+50 Рекомендовані акумулятори GBA 10,8V... GBA 12V... Рекомендовані зарядні пристрої AL 11.. CV GAL 12.. CV

1) для стальних листів до 400 Н/мм

2) в залежності від використовуваної акумуляторної батареї

3) Обмежена потужність при температурах <0 °C

OBJ_BUCH-2918-001.book Page 95 Tuesday, July 19, 2016 2:46 PM96 | Українська 1 609 92A 2MV | (19.7.16) Bosch Power Tools – Щоб перевірити ступінь зарядженості, натисніть кнопку 3 на вимкненому електроприладі і тримайте її натиснутою.Виймання акумулятора – Щоб дістати акумуляторну батарею 2, натисніть на кнопки розблокування 1 та витягніть акумуляторну батарею з електроприладу. Не застосовуйте при цьому силу.

Початок роботи Встромляння акумуляторної батареї Використовуйте лише оригінальні літієво-іонні акумулятори Bosch з напругою, що відповідає зазначеній на заводській табличці Вашого електроприладу. Використання інших акумуляторних батарей може призводити до травм і небезпеки пожежі. Вказівка: Експлуатація електроприладу з непридатними для нього акумуляторними батареями може призводити до збоїв у роботі або до пошкодження електроприладу. – Вставте заряджену акумуляторну батарею 2 у рукоятку, поки вона не зайде відчутно у зачеплення та не буде знаходитися врівень з рукояткою.Вмикання/вимикання – Щоб увімкнути електроприлад, посуньте вимикач 5 уперед, щоб стало видно символ «I». – Щоб вимкнути електроприлад, посуньте вимикач 5 назад, щоб стало видно символ «0». З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається. Вказівка: Якщо електроприлад автоматично відключається через розряджений або перегрітий акумулятор, вимкніть електроприлад вимикачем 5. Перш, ніж знову вмикати електроприлад, зарядіть акумуляторну батарею або дайте їй охолонути. Інакше акумулятор може пошкодитися. Вказівки щодо роботи – Приставляйте електроприлад до оброблюваної деталі лише увімкнутим. – Тримайте електроприлад під кутом від 80 до 90° до по- верхні розрізуваного листа та не перекошуйте його убік. –Ведіть електроприлад рівномірно з легким просуван- ням у напрямку різання. Занадто сильне просування значно зменшує строк служби робочих інструментів і може пошкодити електроприлад. – При криволінійному розрізуванні добре слідкуйте за тим, щоб не перекошувати електроприлад убік, і просувайте його уперед дуже повільно. Максимальна товщина листа, що розрізається Максимальна товщина листа, що розрізається, d max залежить від міцності оброблювального матеріалу. Електроприладом можна розрізати металеві листи до такої товщини: Регулювання відстані між ножами a Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Відстань між ножами a (проміжок між різальними ребрами) залежить від товщини оброблюваного листа, що розрізається d max

Відстань між ножами a повинна становити 10 % від товщини листа d max (напр., при товщині листа 1 мм відстань між ножами 0,1 мм). При більш м’яких або більш в’язких матеріалах відстань між ножами a треба зменшити, при твердих або ламких матеріалах – збільшити. – Послабте гвинт 13 нижнього ножа. За допомогою регулювального гвинта 12 встановіть необхідну відстань між ножами a. Верхній ніж 10 і нижній ніж 11 не повинні торкатися один одного. Перевірте відстань за допомогою установочного калібру 14. Знову затягніть гвинт 13 нижнього ножа з моментом затягу- вання 3–4Нм. Світлодіоди Ємність Свічення 3-х зелених 2/3 Свічення 2-х зелених 1/3 Свічення 1-го зеленого <1/3Мигання 1-го зеленого резерв Матеріал Макс. міцність

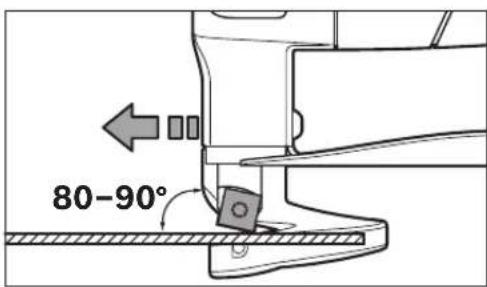

Cталь 400 1,3600 0,8800 0,6Алюміній250 2,0 80–90

OBJ_BUCH-2918-001.book Page 96 Tuesday, July 19, 2016 2:46 PMУкраїнська | 97 Bosch Power Tools 1 609 92A 2MV | (19.7.16) Термозапобіжник При використанні електроінструменту за призначенням його перевантаження не можливе. При занадто сильному навантаженні або при виході акумуляторної батареї за межі допустимого температурного діапазону частота ходів зменшується або електроінструмент вимикається. У разі зменшення частоти ходів електроінструмент знову почне працювати на повній частоті ходів лише після повернення акумуляторної батареї в допустимий температурний діапа- зон. Якщо електроінструмент автоматично вимкнувся, ви- мкніть вимикач, почекайте, поки охолодиться акумулятор, після чого знову увімкніть. Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

анадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Зважайте на вказівки щодо видалення. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Замініть ножи (див. мал. A) Верхній ніж 10 і нижній ніж 11 однакові, кожен з них має 4різальні кромки, їх можна переставляти місцями. Своєчасно загострюйте або міняйте ножі, адже лише гострі робочі і нструменти мають добру різальну здібність і бережуть електроприлад. – Щоб поміняти верхній ніж 10, відпустіть гвинт 9, щоб поміняти нижній ніж 11, відпустіть гвинт 13. – Поверніть ніж на 90° або встроміть новий ніж. Під час встромляння нижнього ножа 11 слідкуйте за тим, щоб він прилягав до регулювального гвинта 12. Вказівка: Повертайте ніж лише в напрямку, зображеному на малюнку, і ставте новий ніж в положенні, зображеному на малюнку. При неправильно вставленому ножі електроінструмент не ріже. – Знову затягніть гвинт 9 верхнього ножа або гвинт 13 нижнього ножа з моментом затягування 3–4 Нм.

рте відстань між ножами a (див. «Регулювання відстані між ножами a», стор. 96). Верхній ніж 10 і нижній ніж 11 не можна підгострювати. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизова- них сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контра- фактної продукції переслідується за Законом в адмініст- ративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів. OBJ_BUCH-2918-001.book Page 97 Tuesday, July 19, 2016 2:46 PM98 | Қaзақша 1 609 92A 2MV | (19.7.16) Bosch Power Tools
