Tuotetyyppi	Akkulevytyökalu
Merkki	Bosch
Malli	GSC 10.8VLI Professional
Tuotenumero	3 601 J26 1..
Nimellisjännite	12 V
Akun tyyppi	Litiumioni
Suositellut akut	GBA 10,8V... tai GBA 12V...
Suositellut laturit	AL 11..CV tai GAL 12..CV
Tyhjäkäyntiiskuluku	3600 kierr/min
Levyn max. paksuus (teräs 400 N/mm²)	1,3 mm
Levyn max. paksuus (teräs 600 N/mm²)	0,8 mm
Levyn max. paksuus (teräs 800 N/mm²)	0,6 mm
Levyn max. paksuus (alumiini 250 N/mm²)	2,0 mm
Kaarevien leikkausten minimisäde	15 mm
Paino (EPTA 01:2014 mukaisesti)	1,4 – 1,6 kg (akusta riippuen)
Sallittu latauslämpötila	0 °C – +45 °C
Käyttö- ja varastointilämpötila	-20 °C – +50 °C
Akun suojaus	Electronic Cell Protection (ECP) syväpurkautumista vastaan
Äänenpainetaso (LpA)	< 70 dB(A) (epävarmuus K < 1,5 dB)
Tärinä (ah)	3,5 m/s² (epävarmuus K < 1,5 m/s²)
Terän särmien lukumäärä	4 käännettävää särmää
Terien huolto	Käännä 90° tai vaihda (ei uudelleenhiontaa)
Terän ruuvien kiristysmomentti	3–4 Nm
Mukana toimitetut tarvikkeet	Kuusiokoloruuvien kulmikas haka-avain

Usein kysytyt kysymykset - GSC 10.8VLI Professional BOSCH

Miten vaihdan yläterän?

Löysää ruuvi 9, käännä terää 90° tai asenna uusi terä. Kiristä ruuvi 3–4 Nm momentilla. Tarkista terien välinen etäisyys.

Miten säädän terien välisen etäisyyden?

Etäisyyden a tulee olla noin 10 % levyn paksuudesta. Löysää ruuvi 13, käytä säätöruuvia 12 säätämiseen, sitten kiristä uudelleen 3–4 Nm.

Mitä akkuja voin käyttää tämän leikkurin kanssa?

Käytä vain alkuperäisiä Bosch-litiumioniakkuja, suositellut: GBA 10,8V... tai GBA 12V... Muut akut voivat vahingoittaa työkalua.

Miten lataan akun?

Käytä suositeltua laturia (AL 11..CV tai GAL 12..CV). Akun voi ladata milloin tahansa ilman, että sen käyttöikä lyhenee.

Mikä on suurin leikattavan levyn paksuus?

Se riippuu materiaalista: teräs 400 N/mm²: 1,3 mm; teräs 600 N/mm²: 0,8 mm; teräs 800 N/mm²: 0,6 mm; alumiini 250 N/mm²: 2,0 mm.

Mitä tehdä, jos leikkuri pysähtyy automaattisesti?

Tämä johtuu elektronisesta suojauksesta (ECP): akku on tyhjä tai ylikuumentunut. Käännä kytkin asentoon '0', lataa tai anna akun jäähtyä.

Voinko käyttää leikkuria ilman lastunpoistolevyä?

Ei, lastunpoistolevyn (osa 6) on oltava aina asennettuna ja hyvässä kunnossa. Työskentely ilman sitä aiheuttaa loukkaantumisvaaran.

Miten puhdistan ja huollan työkalua?

Ennen huoltoa irrota akku. Puhdista säännöllisesti tuuletusaukot ja työkalu. Terät on vaihdettava tai käännettävä, kun ne tylsistyvät.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä suojakäsineitä, silmäsuojuksia ja kuulosuojaimia. Älä työskentele räjähdysvaarallisessa ympäristössä. Pidä lapset etäällä.

Mistä saan varaosia tai voin korjauttaa työkalun?

Ota yhteyttä Boschin huoltopalveluun: Ranskassa numeroon 0811 360122 tai www.bosch-pt.fr. Ilmoita 10-numeroinen tuotenumero.

KÄYTTÖOHJE GSC 10.8VLI Professional BOSCH

fi Alkuperäiset ohjeet

el Pratotuto obgruów xphons

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

Suomi|53

• Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
  Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
  Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
  Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
  Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
  Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
• Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
  Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö

▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypxiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

54|Suomi

Akkutoimisten levyleikkurien turvallisuusohjeet

▶ Sähkötyökalu ei sovellu kiinteään käyttöön. Sitä ei esim. saa kiinnittää ruuvipenkkiin tai työpöytään.
Työskentele vain asennetulla lastunohjaimella 6. Varmista, että lastunohjain ei ole vaurioitunut tai taipunut. Työskenneltäessä ilman lastunohjainta tai viallisella lastunohjaimella on olemassa loukkaantumisen riski. Anna valtuutetun Bosch-huoltopisteen välittömästi vaihtaa vaurioituneen lastunohjaimen.
Käytä suojakäsineitä työn aikana. Varmista, etteivät leikatut levyosat taivu kehon suuntaan. Leikattuun levyn syntyy teräviä reunoja, jotka voivat aiheuttaa loukkaantumisia. Paina tarvittaessa taipuvat levynosat pois-pän kehosta käsinettä käyttäen.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
- Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkäaikai-selta auringonpaisteelta, tulelta, vedeltä ja koste-udelta. On olemassa räjähdysvaara.
▶ Jos akku vaurioituu tai sitä käytetään asiaankuulumatomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalusi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.
▶ Terävät esineet (esim. naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu pellin leikkaukseen ilman hukkasuikaletta. Se soveltuu sekä suoriin että kaareviin leikkauksiin.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.

1 Akun vapautuspainike
2 Akku
3 Latausvalvontanäytön painike
4 Akun latausvalvontanäyttö
5 Käynnistyskytkin

6 Lastunohjain
7 Kahva (eristetty kädensija)
8 Kuusiokoloavain
9 Yläterän ruuvi

10 Yläterä

11 Alaterä

12 Alaterän säätöruuvi

13 Alaterän ruuvi

14 Säätötulkki*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.

Tekniset tiedot

Akkupeltileikkuri GSC 12V-13
Tuotenumero		3 601 J26 1..
Nimellisjännite	V= 12
Tyhjäkäyntiiskuluku n_0	min ^-1	3 600
leikattavan pellin suurin paksuus ^1)	mm 1,3
pienin kaarresäde	mm 15
Paino vastaa
EPTA-Procedure 01:2014	kg 1,4– 1,6	^2)
Sallittu ympäristön lämpötila
– ladattaessa	°C	0...+45
– k ä y t ö ^3) jassäilytyksessä	°C	-20...+50
Suositellut akut GBA 10,8V...
		GBA 12V...
Suositellut latauslaitteet AL 11.. CV
		GAL 12.. CV
1) liittyen teräspeltiin 400 N/mm ^2 asti
2) riippuen käytetystä akusta
3) rajoitettu tehokkuus, kun lämpötilat <0 °C

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Epävarmuus K < 1,5 dB. Melu saattaa työn aikana ylittää 80 dB(A).

Käytä kuulunsuojaimia!

Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-8 mukaan: a_h=3,5~m/s^2K<1,5~m/s^2

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Suomi | 55

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

Asennus

Akun lataus

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Akun lataustilan näyttö

Akun latausvalvontanäytön 4 kolme vihreää LED:iä näyttää akun 2 lataustilan. Turvallisuussyistä on akun lataustilan tarkistus mahdollinen vain sähkötyökalun ollessa pysähdyksissä.

- Paina lataustilan osoittamiseksi painiketta 3 sähkötyökalun ollessa poiskytkettynä, ja pidä se painettuna.

LED Kapasiteetti

3 vihreä LED palaa jatkuvasti ≥ 2/3

2 vihreä LED palaa jatkuvasti ≥ 1/3

1 vihreä LED palaa jatkuvasti <1/3

Vilkkuvalo 1 vihreä LED Varalla

Akun irrotus

- Irrota akku 2 painamalla lukkopainikkeita 1 ja vetämällä akku taaksepäin ulos sähkötyökalusta. Älä käytä voimaa tähän.

Käyttö

Käyttöönotto

Akun asennus

Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalusi typpikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

Huomio: Sähkötyökaluusi sopimattomien akkujen käyttö saattaa johtaa vikatoimintoihin tai sähkötyökalun vaurioitumiseen.

- Työnnä ladattu akku 2 kahvaan, kunnes se lukkiutuu tuntu- vasti ja asettuu tasaisesti kiinni kahvaan.

Käynnistys ja pysäytys

• Käynnistä sähkötyökalu työntämällä käynnistyskytkin 5 eteenpäin niin, että katkaisimeen tulee "I" näkyviin.
• Pysäytä sähkötyökalu työntämällä käynnistyskytkin 5 taaksepäin niin, että katkaisimeen tulee "0" näkyviin.

Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.

Litiumioniakku on suojattu syväpurkausta vastaan elektronisen kennojen suojauksen "Electronic Cell Protection (ECP)"

avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.

Huomio: Jos sähkötyökalu kytkeytyy automaattisesti pois tyhjentyneen tai ylikuumentuneen akun takia, tulee sinun katkaista sähkötyökalun virta käynnistyskytkimellä 5. Lataa akku tai anna sen jäähtyä, ennen kuin käynnistät sähkötyökalun uudelleen. Muussa tapauksessa akku saattaa vaurioitua.

Työskentelyohjeita

– Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten.

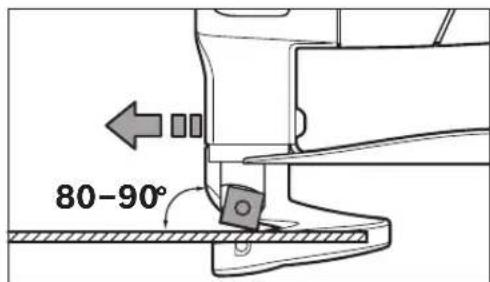

– Pidä aina sähkötyökalu 80–90° kulmassa pellin pintaan nähden äläkä kallista sitä sivuttain.

80-90°

– Liikuta sähkötyökalua tasaisesti ja kevyesti syöttäen sa- haussuuntaan. Liian voimakas syöttö lyhentää vaihtotyö- kalun elinikää huomattavasti ja saattaa vahingoittaa sähkö- työkalua.
- Varo kaarteita leikattaessa erityisesti, että et kallista sähkötyökalua sivuttain, ja työskentele vain kevyellä syötöllä.

Leikattavan pellin suurin paksuus

Leikattavan pellin suurin paksuus d_max riippuu työstettävän materiaalin lujuudesta.

Sähkötyökalun avulla voit leikata jopa seuraavan paksuista peltiä:

Materiaali maks. lujuus [N/mm^2]

d_max [mm]

Teräs 400 1,3

$$ 6 0 0 0. 8 $$

$$ 8 0 0 0, 6 $$

Alumiini 250 2,0

Terävälin a säätö

- Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.

Teräväli a (leikkuuterien välinen ilmarako) riippuu työstettävän levyn paksuudesta d_max .

Terien etäisyyden a tulisi olla 10 % levyn paksuudesta d _max (esim. 0,1 mm terien etäisyys 1 mm levyn paksuudella).

Pehmeissä tai sitkeissä materiaaleissa tu-lee teräväliä a pienentää, kovissa tai hau-raissa materiaaleissa sitä täytyy kasvattaa.

56 | Ελληνικά

- Höllää alaterän ruuvia 13. Aseta säätöruuvilla 12 terien tarvittava etäisyys toisistaan a. Yläterä 10 ja alaterä 11 eivät saa koskettaa toisiaan. Tarkista etäisyys säätötulkilla 14. Kiristä alaterän ruuvi 13 n. 3–4Nm kiristysmomentilla.

Lämpötilasta riippuvainen ylikuormitussuoja

Oikein käytettynä sähkötyökalua ei voida ylikuormittaa. Liallisessa kuormituksessa tai akun luvalliselta lämpötila-alueelta poikettaessa iskuluku laskee tai sähkötyökalu kytkeytyy pois päältä. Sähkötyökalu toimii jälleen täydellä teholla, kun normaali akun lämpötila on saavutettu. Automaattisen poiskytkennän tapahtuessa kytkе sähkötyökalu pois päältä, anna akun jäähtyä ja kytkе sitten sähkötyökalu uudelleen päälle.

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Varastoi akku vain lämpötila-alueella -20 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.

Ota huomioon hävitysohjeet.

Hoito ja huolto

Huolto ja puhdistus

Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.

Terän vaihto (katso kuva A)

Yläterä 10 ja alaterä 11 ovat samanlaisia, kummassakin on neljä leikkuureunaa, ja ne voidaan vaihtaa keskenään.

Käännä tai vaihda terät ajoissa, koska vain terävät työkalut antavat hyvän leikkaustehon ja säästävät sähkötyökalua.

• Avaa, yläterän 10 vaihtamiseksi ruuvi 9, ja alaterän 11 vaihtamiseksi ruuvi 13.
• Käännä terää 90° tai asenna uusi terä. Varmista, alaterää 11 asennettaessa, että se tukee säätöruuviin 12.

Huomio: Kierrä terää ainoastaan kuvan osoittamassa suunnassa tai asenna uusi terä kuvan osoittamaan asentoon. Väärin asennetulla terällä ei pysty leikkaamaan.

- Kiristä yläterän ruuvi 9 tai alaterän ruuvi 13 uudelleen kiinni 3–4 Nm kiristysmomentilla. Tarkista teräväli a (katso "Terävälin a säätö", sivu 55).

Yläterää 10 tai alaterää 11 ei saa teroittaa.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-ta) on noudatettava pakkausta ja merkintää koskevia erikois-vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-ti käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-lee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöstävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa "Kuljetus", sivu 56.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά
