Produkttype	Akku-pladesaks
Mærke	Bosch
Model	GSC 10.8VLI Professional
Artikelnummer	3 601 J26 1..
Nominel spænding	12 V
Batteritype	Lithium-ion
Anbefalede batterier	GBA 10,8V... eller GBA 12V...
Anbefalede opladere	AL 11..CV eller GAL 12..CV
Antal tomgangsslag	3600 o/min
Maks. pladetykkelse (stål 400 N/mm²)	1,3 mm
Maks. pladetykkelse (stål 600 N/mm²)	0,8 mm
Maks. pladetykkelse (stål 800 N/mm²)	0,6 mm
Maks. pladetykkelse (aluminium 250 N/mm²)	2,0 mm
Minimum radius for kurveskæringer	15 mm
Vægt (ifølge EPTA 01:2014)	1,4 – 1,6 kg (afhængig af batteri)
Tilladt opladningstemperatur	0 °C til +45 °C
Drifts- og opbevaringstemperatur	-20 °C til +50 °C
Batteribeskyttelse	Electronic Cell Protection (ECP) mod dybdeafladning
Lydtryksniveau (LpA)	< 70 dB(A) (usikkerhed K < 1,5 dB)
Vibration (ah)	3,5 m/s² (usikkerhed K < 1,5 m/s²)
Antal ægge pr. kniv	4 vendbare ægge
Vedligeholdelse af knive	Drej 90° eller udskift (ingen slibning)
Tilspændingsmoment for knivskruer	3–4 Nm
Medfølgende tilbehør	Unbrakonøgle, vinklet, til sekskantskruer

Ofte stillede spørgsmål - GSC 10.8VLI Professional BOSCH

Hvordan skifter jeg den øverste kniv?

Løsn skrue 9, drej kniven 90° eller monter en ny kniv. Spænd skruen med et moment på 3–4 Nm. Kontroller afstanden mellem knivene.

Hvordan justerer jeg afstanden mellem knivene?

Afstanden a skal være ca. 10% af pladetykkelsen. Løsn skrue 13, brug justerskruen 12 til at justere, og spænd derefter til 3–4 Nm.

Hvilke batterier kan jeg bruge med denne saks?

Brug kun originale Bosch Lithium-ion-batterier, anbefalede: GBA 10,8V... eller GBA 12V... Andre batterier kan beskadige værktøjet.

Hvordan oplader jeg batteriet?

Brug en anbefalet oplader (AL 11..CV eller GAL 12..CV). Batteriet kan oplades når som helst uden at reducere dets levetid.

Hvad er den maksimale pladetykkelse, jeg kan skære?

Det afhænger af materialet: stål 400 N/mm²: 1,3 mm; stål 600 N/mm²: 0,8 mm; stål 800 N/mm²: 0,6 mm; aluminium 250 N/mm²: 2,0 mm.

Hvad gør jeg, hvis saksen stopper automatisk?

Det skyldes den elektroniske beskyttelse (ECP): batteriet er afladet eller overophedet. Sæt kontakten på '0', oplad eller lad batteriet køle af.

Kan jeg bruge saksen uden spånudkastpladen?

Nej, spånudkastpladen (del 6) skal altid være monteret og i god stand. Arbejde uden den indebærer risiko for personskade.

Hvordan rengør og vedligeholder jeg værktøjet?

Før vedligeholdelse skal batteriet fjernes. Rengør regelmæssigt ventilationsåbningerne og værktøjet. Knivene skal skiftes eller drejes, når de er sløve.

Hvad er de vigtige sikkerhedsinstruktioner?

Brug sikkerhedshandsker, øjenbeskyttelse og høreværn. Arbejd ikke i eksplosiv atmosfære. Hold børn på afstand.

Hvor kan jeg finde reservedele eller få værktøjet repareret?

Kontakt Boschs kundeservice: i Frankrig på 0811 360122 eller på www.bosch-pt.fr. Angiv det 10-cifrede artikelnummer.

BRUGSANVISNING GSC 10.8VLI Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

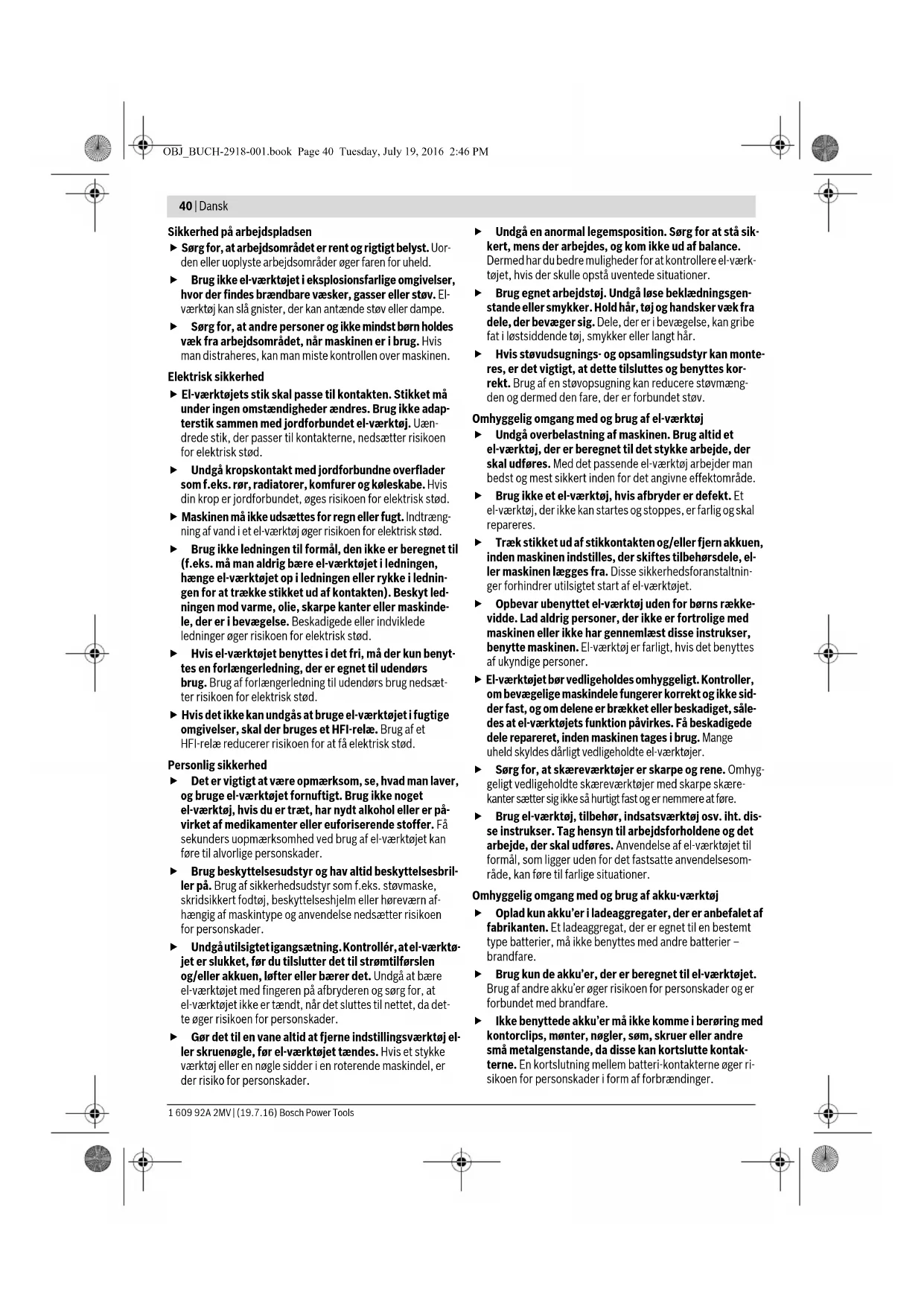

40 | Dansk

Sikkerhed på arbejdspladsen

▶ Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

• El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
  ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
  ▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
  Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
  Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
  Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgåutilsigtetigangsætning. Kontrollér, atel-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.

▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

▶ Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

Dansk | 41

Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til akku-pladesakse

• El-værktøjet er ikke egnet til stationær drift. Det må f.eks. hverken spændes fast i et skruestik eller fastgøres på en værktøjsbænk.
  Arbejd kun med monteret spånafviser 6. Sørg for, at spånafviseren hverken er beskadiget eller bøjet. Arbejde uden hhv. med beskadiget spånafviser kan føre til kvæstelser. Få straks en beskadiget spånafviser udskiftet af en autoriseret Bosch-serviceafdeling.
  Brug beskyttelseshandsker under arbejdet. Sørg for, at skårede metaldele ikke bøjes hen imod kroppen. På skårede metalplader opstår der skarpe grater, som kan føre til kvæstelser. Tryk evt. metalplader, der bøjer sig, væk fra kroppen med handsker.
  Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
• El-værktøjet må først lægges fra, när det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
• Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eks-plosion.

▶ Beskadiges akkuen eller bruges den forkert, kan der si-ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch elværktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at skære i metal uden spåntab. Det er egnet til kurvesnit og lige snit.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Akku-udløserknap
2 Akku
3 Taste til ladetilstandsindikator
4 Akku-ladetilstandsindikator
5 Start-stop-kontakt
6 Spånafviser
7 Håndgreb (isoleret gribeflade)
8 Unbraconøglen
9 Skrue til overkniv

10 Overkniv

11 Underkniv

12 Stilleskrue underkniv

14 Indstillingslære*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-pladesaks GSC 12V-13
Typenummer		3 601 J26 1..
Nominel spænding	V= 12
Slagantal ubelastet n_0	min ^-1	3 600
Max. pladetykkelse, der kan skæres1)	mm 1,3
Mindste kurveradius	mm 15
Vægt svarer til EPTA-Procedure 01:2014	kg 1,4- 1,6	2)
Tilladt omgivelsestemperatur - v e d o p l a d n i n g	°C	0...+45
- v e d d3rofgopbevaring	°C	-20...+50

Anbefalede batterier GBA 10,8V...	GBA 12V...
Anbefalede ladere AL 11.. CV	GAL 12.. CV

1) gælder for stålplader op til 400 N/mm²
2) afhængigt af den anvendte akku
3) begrænset effekt ved temperaturer <0 °C

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60745.

Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usikkerhed K < 1,5 dB.

Støjniveauet kan overstige 80 dB(A) under arbejdet.

Brug høreværn!

42 | Dansk

Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-8: a_h=3,5 m/s K<1,5m/s².

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Montering

Opladning af akku

Brug kun de ladere, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ionakku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Akku-ladetilstandsindikator

De tre grønne LED-lamper på akku-ladetilstandsindikatoren 4 viser akkuens ladetilstand 2. Af sikkerhedstekniske grunde kan ladetilstanden kun kontrolleres, när el-værktøjet står stille.

- Ladetilstanden vises ved at trykke på tasten 3 på det slukkede el-værktøj og holde den trykket ned.

LED Kapacitet

Konstant lys 3 x grøn ≥ 2/3

Konstant lys 2 x grøn ≥ 1/3

Konstant lys 1 x grøn <1/3

Blinklys 1 x grøn Reserve

Akku tages ud

- Akkuen tages ud 2 ved at trykke på udløserknappen 1 og trække akkuen bagud ud af el-værktøjet. Undgå brug af vold.

Brug

Ibrugtagning

Isæt akku

Brug kun originale li-ion-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj, kan føre til fejlfunktioner eller beskadigelser på el-værktøjet.

- Anbring den ladede akku 2 i grebet, til den falder rigtigt i hak og flugter med grebets kant.

Tænd/sluk

- El-værktøjet tændes ved at skubbe start-stop-kontakten 5 frem, så „I“ fremkommer på kontakten.

- El-værktøjet slukkes ved at skubbe start-stop-kontakten 5 tilbage, så „0“ fremkommer på kontakten.

For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

Bemærk: Slukker el-værktøjet automatisk, fordi akkuen er af-ladt eller overophedet, skal du slukke for el-værktøjet med start-stop-kontakten 5. Oplad akkuen hhv. Iad den afkøle, før du tænder for el-værktøjet igen. Ellers kan akkuen blive be-skadiget.

Arbejdsvejledning

- El-værktøjet skal altid være tændt, når det føres hen til emnet.

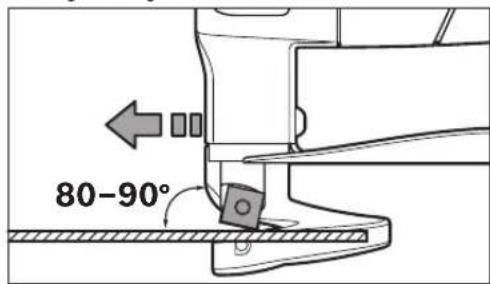

- Hold el-værktøjet i en vinkel fra 80 til 90° i forhold til pladens overflade og sørg for, at det ikke kommer til at støde imod og sætte sig fast i siden.

80-90°

- Før el-værktøjet jævnt og med let skub i snitretning. For stærk fremføring forringer indsatsværktøjets levetid betydeligt og kan beskadige el-værktøjet.

- Når der skæres kurver, skal man især passe på, at el-værktøjet ikke støder imod og sætter sig fast i siden; arbejd kun med lille fremføring.

Max. pladetykkelse, der kan skæres

Den max. pladetykkelse, der kan skæres d_max , afhænger af, hvor fast det materiale er, der skal skæres i.

Dansk | 43

Med el-værktøjet kan der skæres i plader med følgende tykkelse:

Materiale Max. fasthed[N/mm2]		dmax[mm]
Stäl 400 1,3
	600 0,8
	800 0,6

Aluminium 250 2.0

Knivafstand a indstilles

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Knivafstanden a (luftspalte mellem skærene) retter sig efter den pladetykkelse d_max der skal bearbejdes.

Knivafstanden a bør være 10 % af metalpladens tykkelse d _max (f.eks. 0,1 mm knivafstand ved 1 mm metalpladetykkelse). Til bløde eller seje materialer skal knivafstanden a forringes, til hårde eller sprøde materialer skal den øges.

- Løsneskruen 13 på underkniven. Indstil den knivafstand a med stilleskruen 12. Overkniv 10 og underkniv 11 må ikke berøre hinanden. Kontrollér afstanden med indstillingslæren 14. Spænd skruen 13 på underkniven igen med et tilspændingsmoment på 3–4 Nm.

Temperaturafhængig overbelastningsbeskyttelse

Ved korrekt brug kan el-værktøjet ikke blive overbelastet. Hvis belastningen bliver for stor, eller det tilladte temperaturområde overskrides, reduceres slagtallet, eller el-værktøjet slukker. Når slagtallet er reduceret kører el-værktøjet først, når den tilladte batteritemperatur atter er opnået med fuldt slagtal. Ved automatisk deaktivering deaktiverer du el-værktøjet, lader batteriet afkøle og tænder el-værktøjet igen.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde mellem -20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Kniv skiftes (se Fig. A)

Overkniv 10 og underkniv 11 er ens, har hver fire snitkanter og kan skiftes indbyrdes.

Drej eller skift knivene rettidigt, da kun skarpt indsatsværktøj kan sikre et godt skæreresultat og skåne el-værktøjet.

• Løsne i forbindelse med skift af overkniven 10 skruen 9, i forbindelse med skift af underkniven 11 skruen 13.
• Drej kniven 90° eller sæt en ny kniv i. Sørg i forbindelse med isætning af underkniven 11 for, at den ligger an op ad stilleskruen 12.
  Bemærk: Drej kun kniven i den retning, der vises på billedet, hhv. anbring den nye kniv i den position, der ses på billedet. Snit kan ikke gennemføres med en forkert isat kniv.
• Spænd skruen 9 til overkniven hhv. skruen 13 til underkniven fast igen med et tilspændingsmoment på 3–4 Nm. Kontrollér knivens afstand a (se „Knivafstand a indstilles“, side 43).

Overkniv 10 og underkniv 11 må ikke efterslibes.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under: www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at davendige spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

44|Svenska

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 43.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Batteri-platesaks GSC 12V-13
Produktnummer		3 601 J26 1..
Nominell spenning	V= 12
Tomgangsslagtall n0	min1	3600
Max. platetykkelse som skal skjæres1)	mm 1,3
Minste kurveradius	mm 15
Vekt tilsvarende EPTA-Procedure 01:2014	kg 1,4- 1,6	2)
Tillatt omgivelsestemperatur - v e d l a d i n g	°C	0...+45
- v e d d3f og flågring	°C	-20...+50
Anbefalte batterier GBA 10,8V...		GBA 12V...
Anbefalte ladere AL 11.. CV		GAL 12.. CV
1) gjelder for stälplater opp til 400 N/mm2
2) avhengig av benyttet batteri
3) redusert ytelse ved temperatur <0 °C

- Sett det oppladede batteriet 2 inn i håndtaket til dette går følbart i lås og ligger kant i kant på håndtaket.

Inn-/utkobling

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Overkniven 10 og underkniven 11 må ikke slipes.
