| 제품 유형 | 무선 판금 가위 |
| 브랜드 | 보쉬 |
| 모델 | GSC 10.8VLI Professional |
| 제품 번호 | 3 601 J26 1.. |
| 정격 전압 | 12 V |
| 배터리 유형 | 리튬 이온 |
| 권장 배터리 | GBA 10.8V... 또는 GBA 12V... |
| 권장 충전기 | AL 11..CV 또는 GAL 12..CV |
| 무부하 스트로크 수 | 3600 분당 회전수 |
| 최대 판금 두께 (강 400 N/mm²) | 1.3 mm |
| 최대 판금 두께 (강 600 N/mm²) | 0.8 mm |
| 최대 판금 두께 (강 800 N/mm²) | 0.6 mm |
| 최대 판금 두께 (알루미늄 250 N/mm²) | 2.0 mm |
| 곡선 절단 최소 반경 | 15 mm |
| 중량 (EPTA 01:2014 기준) | 1.4 – 1.6 kg (배터리 상태에 따라 다름) |
| 허용 충전 온도 | 0 °C ~ +45 °C |
| 작동 및 보관 온도 | -20 °C ~ +50 °C |
| 배터리 보호 | 과방전 방지를 위한 ECP (Electronic Cell Protection) |
| 음압 레벨 (LpA) | < 70 dB(A) (불확도 K < 1.5 dB) |
| 진동 (ah) | 3.5 m/s² (불확도 K < 1.5 m/s²) |
| 칼날 당 절삭날 수 | 4개의 양면 칼날 |
| 칼날 관리 | 90° 회전 또는 교체 (재연마 불필요) |
| 칼날 나사 조임 토크 | 3–4 Nm |
| 포함 액세서리 | 육각 렌치 구부러진 키 |
자주 묻는 질문 - GSC 10.8VLI Professional BOSCH
사용자 질문 GSC 10.8VLI Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 가위 무료 PDF 형식! 매뉴얼 찾기 GSC 10.8VLI Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GSC 10.8VLI Professional 브랜드 BOSCH.
사용 설명서 GSC 10.8VLI Professional BOSCH
경고 모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
앞으로의 참고를 위해 이 안전수칙과 사용 설명서를 잘 보관하십시오.
다음에서 사용되는 “전동공구” 라는 개념은 전원에 연결하여 사용하는 전동 기기 (전선이 있는) 나 배터리를 사용하는 전동 기기 (전선이 없는)를 의미합니다.
작업장 안전
▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경곤이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 읽기 쉽습니다.
전기에 관한 안전
▶ 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 조금이라도 변경시켜서는 안됩니다. 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 감소할 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 Lithuania () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () () ()
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며，콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안됩니다．전원 코드가 열과 오일에 접촉하는 것을 피하고，날카로운 모서리나 기기의 가동 부위에 땅지 않도록 주의하십시오．손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다．
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
사용자 안전
▶ 신중하게 작업하십시오. 작업을 할 때 주의를 하며, 전동공구를 사용할 때 경술하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동 공구를 사용하지 마십시오. 전동공구를 사용할 때 잠 시라도 주의가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 줄일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동 공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들어거나 운반하기 전에, 전원 스위치가
한국어|147
꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 커진 상태에서 전원을 연결하면 사고 위험이 높습니다.
전통공구를 사용하기 전에 조절하는 퀴이나 나사 키 등을 빼 놓으십시오. 회전하는 부위에 있는 퀴이나 나사 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 향상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷 또는 장갑이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이장치가 연결되어 있는지, 제대로 작통이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
전동공구의 올바른 사용과 취급
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
▶ 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때, 향상 전원 콘센트에서 플러그를 미리 빼어 놓으십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
사용하지 않는 전동공구는 어린이 손이 많지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안 됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
▶ 전동공구를 조심스럽게 관리하십시오. 가동 부위가하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 꺼/<하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
충전 전동공구의 올바른 사용과 취급
▶ 배터리를 충전할 때 제조 회사가 추천하는 충전기만을 사용하여 재충전해야 합니다. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
▶ 각 전동공구용으로 나와있는 배터리만을 사용하십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다.
▶ 배터리를 사용하지 않을 때는, 각 극 사이에 브리징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 땁지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 땁았을 경우 바로 의사와 상담하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.
서비스
▶ 전통공구 수리는 반드시 전문 인력에게 맡기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
충전 췘어용 안전수칙
본 전동공구는 고정하여 작업하기에 적당하지 않습니다. 기기를 바이스에 끼워 조이거나 작업대에 고정하여 사용해서는 안됩니다.
▶ 항상 보호가드 6을 조립하여 작업하십시오. 보호가드가 손상되거나 휘어지지 않았는지 확인해 보십시오. 보호가드 없이 작업하거나 손상된 보호가드를 사용하면 상해를 입을 수 있습니다. 손상된 보호가드는 즉시 보쉬 지정 서비스 센터에 맡겨 교환하십시오.
▶ 작업 시 보호 장갑을 착용하십시오. 절단된 금속판 부분이 몸쪽으로 향해 휘어지지 않도록 주의하십시오. 절단된 금속판의 날카로운 모서리에 상처를 입을 수 있습니다. 필요한 경우, 휘어지는 금속판 부분이 몸에서 멀리 있도록 장갑을 끼고 눌러 주십시오.
▶ 작업물을 잡 고정하십시오. 고정장치나 기계 바이스에 끼워서 작업하면 손으로 잡는 것보다 더 안전합니다.
▶ 전동공구를 내려놓기 전에 기기가 완전히 멈추었는지를 확인하십시오. 벨트가 걸려 전동공구에 대한 통제가 어려워질 수 있습니다.
▶ 배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 물, 수분이 있는 곳에 두지 마십시오. 폭발할 위험이 있습니다.
148|한국어
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶ 배터리를 보쉬 전동공구와 함께 사용해야 합니다
렇게 해야만 배터리를 위험한 과부하로부터 보호할 수 있습니다.
▶ 못이나 스크류 드라이버 같은 뿐족한 물체 또는 외부에서 오는 충격 등으로 인해 배터리가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
제품 및 성능 소개
모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
사용 설명서를 읽는 동안 기기의 그림이 나와 있는 접힌 면을 퍼 놓고 참고하십시오.
규정에 따른 사용
본 전동공구는 침의 손실없이 금속판을 절단하는데 사용해야 합니다. 곡선이나 직선으로 절단작업을 하는 데적당합니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.
1배터리 해제 버튼
2배터리
3충전 상태 표시기용 버튼
4배터리 충전 상태 표시기
5 전원 스위치
6 보호가드
7손잡이 (절연된 손잡이 부위)
8육각 키
9윗날 나사
10 윗날
11 아랫날
12아랫날 조절 나사
13아랫날 나사
14 세팅 게이지*
*도면이나 설명서에 나와있는 액세서리는 표준 공급부풀에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고 하십시오.
제품 사양
| 충전 쉬어 | GSC 12V-13 | |
| 제품 번호 | 3601 J26 1.. | |
| 정격 전압 | V=12 | |
| 무부하 시 스트로크 수 η _b | min ^-1 3600 | |
| 최대 절단 두께 (강철판)1 | mm 1.3 | |
| 최소 곡선 직경 | mm 15 | |
| EPTA 공정 01:2014에따른 중량 | kg 1.4-1.61 | |
| 허용되는 주변 온도- 충전 시 | °C 0...+45 | |
| - 작동 시3) 및 보관 시 | °C -20...+50 | |
| 권장 배터리 | GBA 10,8V...GBA 12V... | |
| 권장하는 충전기 | AL 11..CVGAL 12..CV | |
| 1) 400 N/mm ^2 강철핀2) 사용하는 배터리에 따라 상이3) 온도가 0 °C 보다 낮은 경우 싱능 제한 있음 | ||
소음/진동에 관한 정보
EN 60745 표준에 따라 산출된 소음 배출량.
A 등급으로 평가된 전동공구의 평균 음압 레벨은 70 dB(A) 이하입니다. 측정 오차 K < 1.5 dB.
작업 시 소음 레벨이 80 dB(A) 을 초과할 수 있습니다.
귀마개를 착용하십시오!
총진동값 a_h (3 방향의 벡터합)과 오차 K 는 유럽 표준 EN 60745-2-8에 따라 산출됩니다:
a_h=3.5m^2/k<1.5m/s^2 .
지침서에 제시된 진동레벨은 유럽 표준 EN 60745 에서 지정한 절차에 따라 측정되었으며, 전동공구를 서로 비교할 때 활용할 수 있습니다. 진동하중을 임의로 평가할 때도 사용할 수 있습니다.
제시된 진동레벨은 전동공구의 주된 용도를 나타냅니다. 하지만 전동공구를 여러 액세서리와 함께 또는 차이가 나는 삽입공구와 함께 다른 용도로 사용하는 경우 혹은 충분히 정비하지 않은 채로 사용하는 경우, 진동레벨에 차이가 있을 수 있습니다. 이로 인해 전 작업시간에 걸친 진동하중이 헌저히 증가할 수 있습니다. 진동하중을 정확하게 평가하기 위해서는 장치가 끼져 있거나, 혹은 쳐져 있더라도 실제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업시간에 걸친 진동하중이 헌저히 감소될 수 있습니다.
진동 작용으로부터 작업자를 안전하게 보호하기 위해 추가적으로 다음과 같은 안전 조치가 필요합니다 : 전동 공구 및 공구 비트 점검, 손의 온도 유지, 작업순서 점검.
한국어|149
조립
배터리 충전하기
기술자료에 기재되어 있는 충전기만 사용하십시오. 이 충전기만이 귀하의 전동공구에 사용된 리튬-이온 배터리에 적합합니다.
참고 : 배터리는 일부 충전되어 공급됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 완전히 충전기에 충전하십시오.
리튬이온 배터리는 향상 충전할 수 있으며, 이로 인해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해 도 배터리가 손상되지 않습니다.
배터리 충전 상태 표시기
배터리 충전 상태 표시기 4에서 있는 세 개의 녹색 LED 는 배터리 2의 충전 상태를 표시합니다. 안전을 위하여 충전 상태의 확인은 전동공구가 중지된 상태에서만 가능합니다.
-충전 상태를 확인하려면 스위치가 꺼져 있는 전동공구의 버튼 3을 누르고 이 상태를 유지하십시오.
| LED | 용량 |
| 연속등 3 x 녹색 ≥2/3 | |
| 연속등 2 x 녹색 | ≥1/3 |
| 연속등 1 x 녹색 <1/3 | |
| 점멸등 1 x 녹색 | 예비 |
배터리 탈착하기
-배터리2를 빼려면 해제 버튼1을 누른 상태로 배터리를 전동공구 뒤쪽으로 잡아 당김니다. 이때 무리하게 힘을 가하지 마십시오.
작동
기계 시동
배터리 장착하기
반드시 귀하의 전동공구 타입 표시판에 나와 있는 전압의 보쉬 순정 리튬이온 배터리만을 사용하십시오. 다른 배터리를 사용하면 상해를 입거나 화재가 발생할 위험이 있습니다.
참고 : 귀하의 전동공구에 적당하지 않은 배터리를 사용하면 전동공구에 기능 장애가 생겨 기기가 손상될 수 있습니다.
-충전된 배터리 2를 완전히 걸리는 소리가 나며 손잡이에 맞당을 때까지 손잡이 안으로 끼우십시오.
전원 스위치 작동
- 전동공구의 스위치를 켜려면 전원 스위치 5 를 앞으로 밀어 스위치에 “I” 가 보이도록 하십시오.
- 전동공구의 스위치를 끄려면 전원 스위치 5 뒤로 밀어 스위치에 "0" 가 보이도록 하십시오.
에너지를 절약하기 위해 전동공구를 사용할 경우에만스위치를 켜십시오.
리튬이온 배터리는 “전자 셀 보호 (ECP)” 기능이 있어 과도한 방전이 되지 않습니다. 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 끼지고 비트가 더 이상 움직이지 않습니다.
참고 : 배터리가 방전되거나 과부하로 인해 전동공구가 자동으로 작동이 멈추면 전동공구의 전원 스위치 5를 꺁십시오. 배터리를 충전하거나 충분히 식힌 다음에 다시 전동공구를 켜십시오. 그렇지 않으면 배터리가 손상될 수 있습니다.
사용방법
-전동공구의 스위치가 켜진 상태에서만 작업물에 서서히 가까이 대십시오.

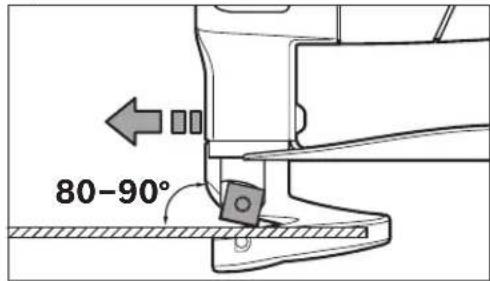

-전동공구를 금속박판 표면에 80 에서 90° 각도로 유지하며 기기를 측면으로 기울여 사용하지 마십시오.
- 전동공구를 일정하게 가법계 누르면서 절단 방향으로 움직입니다. 무리하게 밀면서 작업하면 날의 수명이 훨씬 짧아지며 전동공구를 손상시킬 수 있습니다.
-곡선으로 절단작업을 할 때 특히 전동공구가 옆으로 기울지 않도록 주의하고 천천히 움직여 작업하십시오.
절단 가능한 최대 금속판 두께
절단 가능한 최대 금속판의 두께 d_max 는 작업하려는 작업물 소재의 강도에 따라 달라집니다.
전동공구로 다음 최대 강도까지의 금속판을 절단할 수 있습니다 :
| 작업 소재 최대 강도 | [N/mm^2] | d_max [mm] |
| 철재 | 400 1.3 | |
| 600 0.8 | ||
| 800 0.6 | ||
| 알루미늄 | 250 2.0 |
150|한국어
날 사이의 간격 a 조절하기
▶ 전통공구에 각종 작업 (보수 정비 및 액세서리 교환 등)을 하거나 전통공구를 운반하거나 보관할 경우 배터리를 전통공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
날 사이의 간격 a ( 날 사이의 공기 틈는 작업할 금속판 두께 d_max 에 따라 달라집니다. 날 사이의 간격 a 는 금속판 두께 d_max 의 10 % 이어야 합니다 ( 예를 들면 두께가 1 mm 인 금속판의 경우 날 사이 간격은 0.1 mm 입니다). 연질이거나 연성의 작업 소재의 경우 날 사이의 간격 a 를 좀해야 하고, 경질이거나 깨지기 쉬운 작업 소재의 경우 간격을 넓혀야 합니다.
-아랫날의 나사 13을 풀어 주십시오. 조절 나사 12를 사용하여 필요한 날 사이 간격 a를 맞추십시오. 웃 날 10과 아랫날 11이 서로 달아서는 안됩니다. 세팅 게이지 14로 간격을 측정해 보십시오. 아랫날 나사 13을 고정 토크 3-4Nm으로 다시 조이십시오.
온도에 따른 과부하 방지 기능
규정에 맞게 사용할 때 전동공구의 과부하를 방지할 수 있습니다. 부하가 심하거나 허용된 배터리 온도 범위를 벗어날 경우, 스트로크 수가 감소되거나 전동공구가 꺼집니다. 스트로크 수가 감소된 경우 전동공구가 허용되는 배터리 온도에 다시 도달하면 완벽한 스트로크 수로 다시 작동됩니다. 자동으로 꺼질 경우, 전동공구의 전원을 끄고 배터리를 식힌 후에 다시 전원을 켜야 합니다.
을바른 배터리의 취급 방법
배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 -20℃에서 50℃ 온도 범위에서만 저장하십시오. 예를 들면 배터리를 여름에 자동차 안에 두지 마십시오.
충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 처리에 관련된 지시 사항을 준수하십시오.
보수 정비 및 서비스
보수 정비 및 유지
전동공구에 각종 작업 (보수 정비 및 액세서리 교환 등) 을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.
▶ 안전하고 올바른 작통을 위하여 전통공구와 전통공구의 통풍구를 항상 깨끗이 하십시오.
날 교환하기(그림 A 참조)
윗날 10과 아랫날 11은 똑같은 크기로, 각각 4 개의 절단 날이 있으며 서로 교환하여 사용할 수 있습니다. 날카로운 날을 사용해야 작업 결과도 좋고 전동공구를 보호할 수 있으므로 날을 적시에 돌리거나 교환해 주어야 합니다.
- 윗날 10을 교환하려면 나사 9를 풀고, 아랫날 11를 교환하려면 나사 13을 풀어 줍니다.
-날을 90° 돌려 끼우거나 새로운 날을 끼우십시오 . 아랫날 11 를 끼울 때 조절 나사 12 에서 닿도록해야 합니다 .
참고 : 날을 그림에 나와있는 방향으로만 돌려 끼우고 새로운 날은 그림에 나온 위치로 끼우십시오. 날을 잘못 끼워 사용하면 절단이 불가능합니다.
- 윗날 나사 9와 아랫날 나사 13을 고정 토크 3-4 Nm 으로 다시 조입니다. 날 간격 a를 확인해 보십시오 ( “ 날 사이의 간격 a 조절하기 ” 참조, 150 면). 윗날 10과 아랫날 11를 재연마해서는 안됩니다.
보쉬 AS 및 고객 상담
보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다.
AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다.
고객 콜센터 : 080-955-0909
이메일 상담 : Bosch-pt.hotline@kr.bosch.com
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리의 부품번호를 알려 주십시오. Bosch Korea, RBKR
포함되어 있는 리튬이온 배터리는 위험물 관련 규정을 따라야 합니다.사용자가 별도의 요구사항 없이 배터리를 직접 도로 상에서 운반할 수 있습니다.
제 3 자를 통해 운반할 경우 ( 항공 운송이나 운송 회사 등 ) 포장과 표기에 관한 특별한 요구 사항을 준수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.
표면이 손상되지 않은 배터리만을 사용하십시오.배터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오.
또한 이와 관련한 국내 규정을 준수하십시오.
한국어|151
처리
전동공구,배터리,액세서리 및 포장은 친환경 적인 방법으로 재활용할 수 있도록 분류하십시오.
전동공구와 충전용 배터리 / 배터리를 가정용 쓰레기로 처리하지 마십시오!
EU 국가만 해당 :
사용 불가능한 전동공구는 유럽지침 2012/19/EU 에 준수하여, 고장나거나 소모된 배터리팩 / 배터리는 유럽지침 2006/66/EC 에 준수하여 별도로 수거 하여 친환경적인 방법으로 재활용할 수 있도록 처리해야 합니다.
총전용 배터리 / 배터리 :
Li-Ion:
“운반” 내용에 나와 있는 주의 사항을 준수하십시오 (150 페이지).
위 사항은 사전 예고 없이 변경될 수도 있습니다.
