| Produkttype | Trådløs blikksaks |
| Merke | Bosch |
| Modell | GSC 10.8VLI Professional |
| Artikkelnummer | 3 601 J26 1.. |
| Nominell spenning | 12 V |
| Batteritype | Litium-ion |
| Anbefalte batterier | GBA 10,8V... eller GBA 12V... |
| Anbefalte ladere | AL 11..CV eller GAL 12..CV |
| Tomgangsslag | 3600 o/min |
| Maks. tykkelse (stål 400 N/mm²) | 1,3 mm |
| Maks. tykkelse (stål 600 N/mm²) | 0,8 mm |
| Maks. tykkelse (stål 800 N/mm²) | 0,6 mm |
| Maks. tykkelse (aluminium 250 N/mm²) | 2,0 mm |
| Minste radius for krummet snitt | 15 mm |
| Vekt (iht. EPTA 01:2014) | 1,4 – 1,6 kg (avhengig av batteri) |
| Tillatt ladetemperatur | 0 °C til +45 °C |
| Drifts- og lagringstemperatur | -20 °C til +50 °C |
| Batteribeskyttelse | Electronic Cell Protection (ECP) mot dyp utlading |
| Lydtrykknivå (LpA) | < 70 dB(A) (usikkerhet K < 1,5 dB) |
| Vibrasjon (ah) | 3,5 m/s² (usikkerhet K < 1,5 m/s²) |
| Antall skjærekanter | 4 reversible skjærekanter |
| Vedlikehold av kniver | Vri 90° eller bytt (ikke sliping) |
| Tiltrekkingsmoment for knivskruer | 3–4 Nm |
| Inkludert tilbehør | Bøyet unbrakonøkkel for sekskantskruer |
Ofte stilte spørsmål - GSC 10.8VLI Professional BOSCH
Brukerspørsmål om GSC 10.8VLI Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Saks i PDF-format gratis! Finn veiledningen din GSC 10.8VLI Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GSC 10.8VLI Professional av merket BOSCH.
BRUKSANVISNING GSC 10.8VLI Professional BOSCH
sv Bruksanvisning (original
no Original driftsinstruks
13 Skrue til underkniv
Vedligeholdelse og service
Vedligeholdelse og rengøring
Borttagning av batteri
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
ADVARSEL
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
▶ Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
Hold barn og andre personer unna når elektroverktøy-et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
▶ Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
▶ Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
Norsk | 49
- Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy-et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
- Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
Omhyggelig bruk og håndtering av batteridrevne verktøy
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Service
Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for batteri-platesakser
▶ Elektroverktøyet er ikke egnet til stasjonær drift. Det må f.eks. ikke spennes inn i en skrustikke eller festes på en arbeidsbenk.
Arbeid kun med montert sponavviser 6. Pass på at sponavviseren ikke er skadet eller bøyd. Ved arbeid uten hhv. med skadet sponavviser er det fare for skader. La en skadet sponavviser straks skiftes ut av et autorisert Bosch-serviceverksted.
Bruk arbeidshansker i løpet av arbeidet. Pass på at skjærte platedeler ikke bøyes i retning av kroppen. På skjærte plater oppstår skarpe kanter som du kan skade deg på. Trykk de bøyde platedelene eventuelt bort fra kroppen med hansker.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
▶ Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.
50 | Norsk
Formålsmessig bruk
Elektroverktøyet er beregnet til skjæring av metallplater uten spontap. Den er egnet til rette og buede snitt.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Batteri-låsetast
2 Batteri
3 Tast for ladetilstandsindikator
4 Batteri-ladeindikator
5 På-/av-bryter
6 Sponavviser
7 Håndtak (isolert grepflate)
8 Umbrakonøkkel
9 Skrue for overkniv
10 Overkniv
11 Underkniv
12 Stillskrue underkniv
Støy-/vibrasjonsinformasjon
Støyutslippsverdier målt i henhold til EN 60745.
Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Usikkerhet K < 1,5 dB.
Støynivået kan i løpet av arbeidet overskride 80 dB(A).
Bruk hørselvern!
Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-8: a_h=3,5 m/s K<1,5 m/s^2 .
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Montering
Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at leve- tiden forkortes. Det skader ikke batteriet å avbryte oppla- dingen.
Batteri-ladeindikator
De tre grønne LED ene til batteri-ladetilstandsindikatoren 4 viser batteriets 2 ladetilstand. Av sikkerhetsgrunner kan lade- tilstanden kun sjekkes når elektroverktøyet ikke går.
- Til anvisning av ladetilstanden trykker du på tasten 3 på det utkoplede elektroverktøyet og holder den trykt inne.
| LED | Kapasitet |
| Kontinuerlig lys 3 x grønn | ≥ 2/3 |
| Kontinuerlig lys 2 x grønn | ≥ 1/3 |
| Kontinuerlig lys 1 x grønn | <1/3 |
| Blinklys 1 x grønn | Reserve |
Fjerning av batteriet
- Til fjerning av batteriet 2 trykker du opplåsingstastene 1 og trekker batteriet bakover ut av elektroverktøyet. Ikke bruk makt.
Norsk | 51
Bruk
Igangsetting
Innsetting av batteriet
Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskiltet til elektroverk-tøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.
Merk: Bruk av batterier som ikke er egnet for dette verktøyet kan føre til feilfunksjoner eller til skader på elektroverktøyet.
- Til innkobling av elektroverktøyet skyver du på-/av-bryteren 5 fremover, slik at det vises «l» på bryteren. - T i l utkobling av elektroverktøyet skyver du på-/av-bryteren 5 bakover, slik at det vises «0» på bryteren.
Slå elektroverktøyet kun på när du bruker det for å spare energi. Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
Merk: Hvis elektroverktøyet kopler automatisk ut på grunn av utladet eller overopphetet batteri, kopler du ut elektroverktøyet med på-/av-bryteren 5. Lad opp batteriet hhv. la det avkjøle før du kopler inn elektroverktøyet. Batteriet kan ellers ta skade.
Arbeidshenvisninger
- Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand.

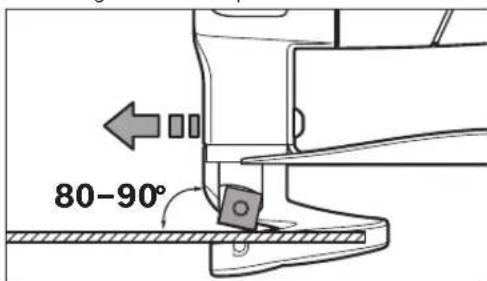

- Hold elektroverktøyet i en vinkel på 80 til 90° mot plateoverflaten og kil det ikke fast på siden.
- Ved skjæring av kurver må du passe spesielt på at elektroverktøyet ikke kiles fast på siden og du må kun arbeide med svak fremskyvning.
Max. platetykkelse som skal skjæres
Den maksimale platetykkelsen d_max som skal skjæres er avhengig av fastheten på materialet som skal bearbeides.
Med elektroverktøyet kan det skjæres plater opp til følgende tykkelse:
Innstilling av knivavstanden a
▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Knivavstanden a (luftspalte mellom egge- ne) retter seg etter platetykkelsen som skal bearbeides d _max :
Knivavstanden a skal være 10 % av platetykkelsen d _max (f.eks. 0,1 mm knivavstand ved 1 mm platetykkelse).
På mykere eller seigere materialer må knivavstanden a reduseres, på harde eller sprø materialer må den økes.
- Løsne skruen 13 på underkniven. Med stillskruen 12 innstiller du nødvendig knivavstand a. Overkniven 10 og underkniven 11 må ikke berøre hverandre. Sjekk avstanden med innstillingslæren 14. Trekk skruen 13 på underkniven fast igjen med et dreiemoment på 3–4 Nm.
Temperaturavhengig overlastbeskyttelse
Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen ikke er i samsvar med spesifikasjonene, reduseres slagtallet, eller elektroverktøyet slås av. Ved redusert slagtall går ikke elektroverktøyet med fullt slagtall igjen før tillatt batteritemperatur er nådd. Ved automatisk utkobling slår du av elektroverktøyet, lar batteriet avkjøles og slår deretter på elektroverktøyet igjen.
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann. Batteriet må kun lagres i et temperaturområde på –20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.
Følg informasjonene om kassering.
Service og vedlikehold
Vedlikehold og rengjøring
▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
52 | Suomi
Utskifting av kniven (se bilde A)
Overkniven 10 og underkniven 11 er like, har fire snittkanter hver og kan byttes ut mot hverandre.
Drei hhv. skift kniven i god tid, for kun skarpe innsatsverktøy skjærer bra og skåner elektroverktøyet.
- Til skifting av overkniven 10 løsner du skruen 9, til skifting av underkniven 11 løsner du skruen 13.
- Drei kniven 90° eller sett inn en ny kniv. Ved innsetting av underkniven 11 må du passe på at den ligger mot stillskruen 12.
Merk: Snu kniven kun i fremstilt retning hhv. sett den nye kniven inn i posisjonen som vises på bildet. Med en galt innsatt kniv er et snitt ikke mulig.
- Trekk skruen 9 for overkniven hhv. skruen 13 for underkniven fast igjen med et dreiemoment på 3–4 Nm. Sjekk knivavstanden a (se «Innstilling av knivavstanden a», side 51).
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 52.
Rett til endringer forbeholdes.
