| Өнім түрі | Сымсыз металл қайшы |
| Бренд | Bosch |
| Модель | GSC 10.8VLI Professional |
| Бап нөмірі | 3 601 J26 1.. |
| Номиналды кернеу | 12 В |
| Аккумулятор түрі | Литий-ионды |
| Ұсынылатын аккумуляторлар | GBA 10,8В... немесе GBA 12В... |
| Ұсынылатын зарядтау құрылғылары | AL 11..CV немесе GAL 12..CV |
| Бос жүріс саны | 3600 айн/мин |
| Макс. металл қалыңдығы (болат 400 Н/мм²) | 1,3 мм |
| Макс. металл қалыңдығы (болат 600 Н/мм²) | 0,8 мм |
| Макс. металл қалыңдығы (болат 800 Н/мм²) | 0,6 мм |
| Макс. металл қалыңдығы (алюминий 250 Н/мм²) | 2,0 мм |
| Қисық сызықты кесулер үшін минималды радиус | 15 мм |
| Салмағы (EPTA 01:2014 бойынша) | 1,4 – 1,6 кг (аккумуляторға байланысты) |
| Зарядтауға рұқсат етілген температура | 0 °C-тан +45 °C-қа дейін |
| Жұмыс және сақтау температурасы | -20 °C-тан +50 °C-қа дейін |
| Аккумуляторды қорғау | Терең разрядтан электронды элемент қорғау (ECP) |
| Дыбыс қысымының деңгейі (LpA) | < 70 дБ(А) (белгісіздік K < 1,5 дБ) |
| Діріл (ah) | 3,5 м/с² (белгісіздік K < 1,5 м/с²) |
| Пышақтағы қырлар саны | 4 қайтымды қыр |
| Пышақтарға күтім жасау | 90°-қа бұру немесе ауыстыру (қайта қайрау жоқ) |
| Пышақ бұрандаларын қатайту моменті | 3–4 Нм |
| Қосымша керек-жарақтар | Алты қырлы бұрандаларға арналған иілген кілт |
Жиі қойылатын сұрақтар - GSC 10.8VLI Professional BOSCH
Пайдаланушылардың сұрақтары туралы GSC 10.8VLI Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз қайшы PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GSC 10.8VLI Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GSC 10.8VLI Professional брендінің BOSCH.

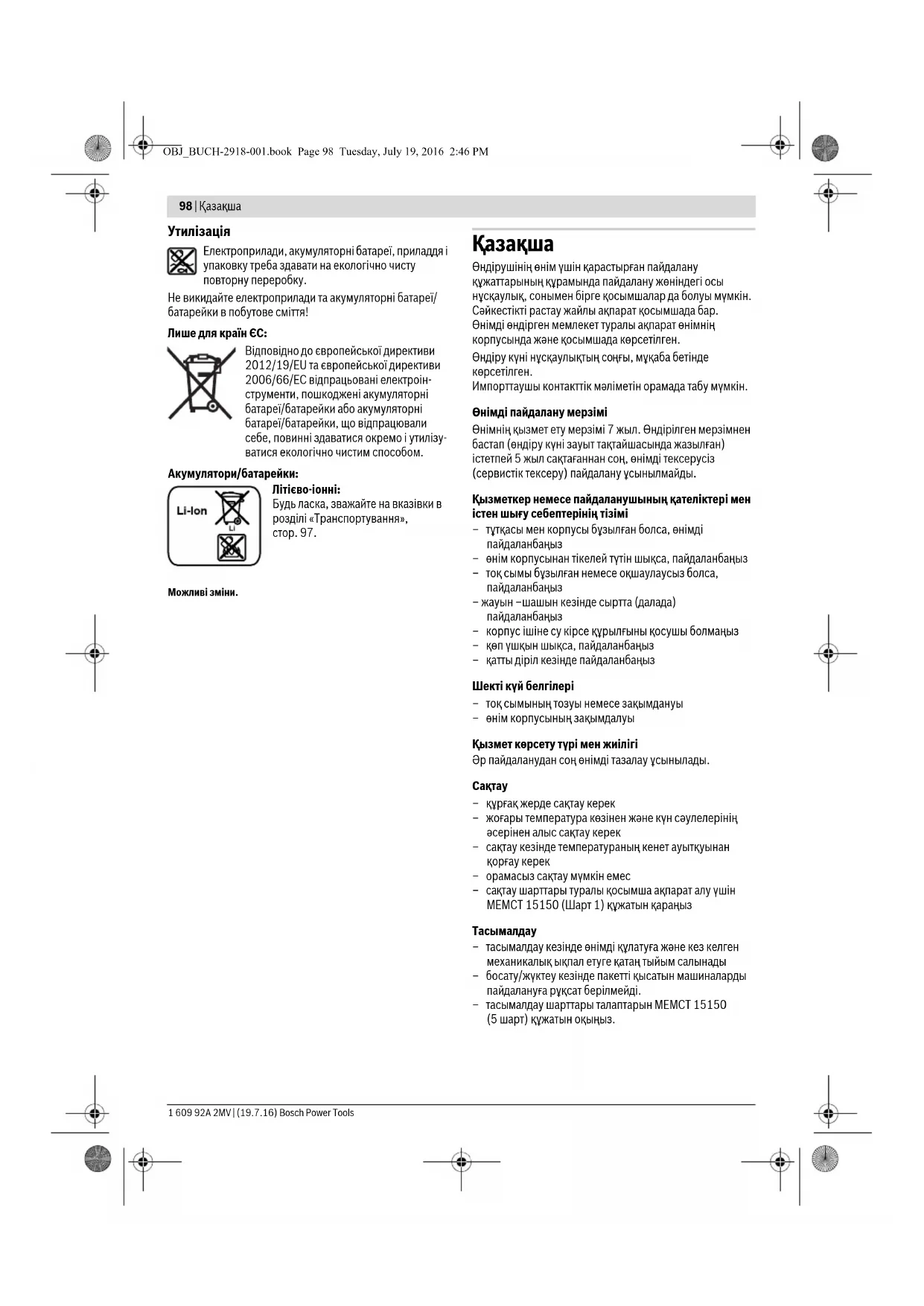

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSC 10.8VLI Professional BOSCH
Өндірушінің өнім үшін қарастырған пайдалану кужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру күні нұсқаулықтың соңғы, мүқаба бетінде көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі
- туткасы мен корпусы бузылған болса, өнімді пайдаланбаныз
- өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаңыз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаныз
- қатты діріл кезінде пайдаланбаныз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Кызмет көрсету түрі мен жилігі
Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
- жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
- сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасыз сактау мүмкін емес
- сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150 (Шарт 1) кужатын караңыз
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
- босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүксат берілмейді.
- тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) кужатын оқыңыз.
Казакша|99
Қауіпсіздік нұсқаулары
Электр құралдарының жалпы қауіпсіздік нұсқаулықтары
ECKEРТУ Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техни-
калық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғувна, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нұсқаулықтарында пайдаланылған “Электр құрал” атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жумыс орнының қауіпсіздігі
Жумыс орнын таза және жақсы жарықталған жағдайда ұстаңыз. Тәртіп немесе жарық болмаған жұмыс аймақтары жазатайым окифаларға алып келуі мүмкін.
Жанатын суйыктыңтар, газдарнемесе шаң жиылған жарылыс қауіпі бар қоршауда электр құралды пайдаланбаңыз. Электр құралдары үшқын шығарып, шаң немесе буларды жандыруы мүмкін.
Электр куралдарын пайдалану кезінде балалар және басқа адамдарды узак жерге шеттетіңіз.
Ауытку кезінде курал бақылауын жоғалтуыңыз мүмкін.
Электр қауіпсіздігі
Электр курал штепсёнің айыры розеткаға сыюы қажет. Айырды ешқандай өзгерту мүмкін емес. Жерге қосулы электр куралдарменен ешқандай адаптерлік айырды пайдаланбаңыз. Өзгертілмеген айыр және жарамды розеткаларды пайдалану электр ток соғу қауіпін төмендетеді.
▶ Кубыр, жылытатын жабдык, плита және суытқыш сияқты жерге қосулы құралдар сыртына тимеңіз. Егер денеңіз жерге қосулы болса, электр тоғының соғу қаупі артады.
Электр куралдарын ылғалдан, сыздан сақтаңыз.
Электр куралының ішіне су кірсе, ол электр тоғының
согу қаупін арттырады.
Электр куралды алып журу, асып кою немесе айырын розеткадан шығару ушін кабельді пайдаланбаңыз. Кабельді ыстықтан, майдан, откір шеттерден немесе куралдың жылжыма бөлектерінен алыс жерде устаңыз. Зақымдалған немесе шиеленіскен кабель электр тоғының софу каупін артырады.
Электр куралымен ашык жерде жумыс істесеңіз, тек сыртта пайдалануға арналған ұзартқышты пайдаланыңыз. Сыртта пайдалануға арналған ұзартқышты пайдалану электр тоғының соғу қаупін төмендетеді.
Электр куралын ailғалды коршауда пайдалану кажет болса, автоматты сақтандырғыш ажыратқышын пайдаланыңыз. Автоматты сақтандырғыш ажыратқышты пайдалану ток соғу қаупін төмендетеді.
Адамдар қауіпсіздігі
Саç болып, не істеп жатканыңызға айрықша көңіл бөліп, электр құралын ретімен пайдаланыңыз. Шаршаған жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында электр құралды пайдаланбаңыз. Электр құралды пайдалануда секундтық абайсыздық қатты жарақаттануларға алып көлуі мүмкін.
Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіціз. Электр құрал түріне немесе пайдалануына байланысты шаңтутқыш, сырғудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жаракаттану қаупін төмендетеді.
▶ Байкаусыз пайдаланудан аулак болыңыз. Электр куралын токқа және/немесе аккумуляторға қосуда, оны кетергенде немесе алып жүрггенде, өшірулі болуына көз жеткізіңіз. Электр куралын кетеріп түрғанда, бармақты ажыратқышта ұстау немесе құрылғыны қосулы күйде токқа қосу, жазатайым оқигалға алып келуі мүмкін.
Электр құралын қосудан алдын реттейтін аспаптарды және гайка кілттерін алыстатыңыз. Айналатын бөлшекте түрған аспап немесе кілт жаракаттануларға алып келуі мүмкін.
▶ Калыпсыз дене куйінде турмаңыз. Тірек күйде турып, әркашан өзіңізді сенімді устаңыз. Осылай сіз кутпеген жағдайда электр құралды жақсырақ бақылайсыз.
Жумыска жарамды киім киіңіз. Кең немесе сәнді киім кимеңіз. Шашыңызды, киім және қолғалты қозғалмалы бөлшектерден алыс устаңыз. Кең киім, әшекей немесе узын шаш қозғалмалы бөлшектерге тиюї мумкін.
▶ Шансорғыш және шаңтүтқыш жабдыктарды курғанда, олардың қосылғандығына және дурыс пайдалынуына көз жеткізіңіз. Шансорғышты пайдалану шаң себебінен болатын қауінтерді азайтады.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр күралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) калпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
▶ Куралды аса көп жуктемеңіз. Жумысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу кажет болады.
Электр куралдарын пайдалану және күту
100|Казакша
Жабдыктарды реттеу, белшектерін алмастыру немесе куралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр куралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул куралды пайдалануға жол берменіз. Тәжірібесіз адамдар қолында электр куралдары қауіпті болады.
Электр куралдарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын женденіз. Электр куралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.
Кескіш аспаптардьлкір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нускауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Аккумуляторды пайдалану және күту
- Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз.
Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт каупін тудырады.
Электр куралдарына арналған аккумуляторларды ғана пайдаланыңыз. Басқа аккумуляторларды пайдалану жақақаттарға немесе өртке әкелуі мүмкін.
▶ Пайдаланылмайтын аккумуляторды туйіспелерді туйыктауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор туйіспелерінің арасындағы қысқа туйықталу күйіктерге немесе өртке әкелуі мүмкін.
Дурыс пайдаланбағандықтан, аккумулятордан сүйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ тигенде, сол жерді сумен шайыңыз. Сүйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сүйықтық теріні тітіркендіруғ немесе күйдіруғ мүмкін.
Кызмет
Электр құралыңызды тек білікті маманға және арнаулы бөлшектермен жәндетіңіз. Сол арқылы электр құралының қауіпсіздігін сақтайсыз.
Аккумуляторлық метал қайшысына арналған қауіпсіздік нүсқаулары
Электр куралы турақты пайдалануға арналмаған. Оны, мысалы, қыскыш немесе верстакке бекіту мүмкін емес.
▶ Тек орнатылған жоңқа бағыттауышымен 6 жұмыс істеңіз. Жоңқа бағыттауышының зақымдалмағанына немесе кисық болмауына көз жеткізіңіз. Жоңқа бағыттауышынсыз немесе зақымдалған жоңқа бағыттауышымен жұмыс істеген кезде жарақаттану қауіпі пайда болады. Закымдалған жоңқа бағыттауышын өкілетті Bosch қызмет көрсету орталығында алмастырыңыз.
Жумыс істеген кезде қолғап қиңіз. Кесілген метал бөліктерінің дене жағына бүгілмеуіне көз жеткізіңіз. Кесілген табақта өткір қыр пайда болып, жақақат-тануыңыз мүмкін. Керек болса бүгілетін метал бөлік-теріне қолғап қиіп, денеден ары басыңыз.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе кыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр құралын жерге қоюдан алдын оның төк-
тауын күтіңіз. Алмалы-салмалы аспап ілініп электр
құрал бақылауының жоғалтуына алып келуі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйыкталу каупі бар.
Мысалы, аккумуляторды жылудан, сондай-ак, үздіксіз күн жарығынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар.
- Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бул жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық кемек алыңыз. Булар тыныс алу жолдарын тітіркендіруғ мүмкін.
▶ Аккумуляторды тек Bosch электр құралымен пайдаланыңыз. Сол арқылы аккумуляторды қауіпті артық жүктеуден сақтайсыз.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор закымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумуля- тор жануы, түтін шығаруы, жарылуы немесе қызып кетуї мүмкін.
Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға апаруы мүмкін.
Электр күралының суреті бар бетті ашып пайдалану нүсқаулығын оқу кезінде оны ашық ұстаңыз.
Тағайындалу бойынша қолдану
Электр куралы металды жоңкасыз ажыратуға арналған. Тікелей және кисық кесіктерге арналған.
Бейнеленген курамды бөлшектер
Көрсетілген кұрамдастар нөмірленген суреттері бар беттегі электр кұралының сипаттамасына сай.
4 Аккумулятордың зарядталу күйі индикаторы
5 Коскыш/өшіргіш
6 Жонка бағыттауышы
7 Тутка (беті окшауландырылған)
8 Алты қырлы дөңгелек кілт
9 Жоғарғы пышақ бұрандасы
10 Жоғарғы пышақ
11 Төменгі пышақ
12 Төменгі пышакты реттеу бұрандасы
13 Төменгі пышақ бұрандасы
14 Реттеу шаблоны*
*Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Топық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
Техникалық мәліметтер
| Аккумуляторлық метал қайшысы | GSC 12V-13 | |
| Өнім нөмірі | 3 601 J26 1.. | |
| Жұмыс кернеуі | B= 12 | |
| Жүктелусіз істеу жүріс саны n0 | мин ^1 | 3 600 |
| макс. кесілетін табақ қалындығы ^1) | мм 1,3 | |
| ең кіші қисық кесік радиусы | мм 15 | |
| EPTA-Procedure 01:2014 | ||
| қужатына сай салмағы | кг 1,4– 1,6 | ^2) |
| Руксат етілген қоршау темпера- турасы | ||
| – з а р я д т а у д а | °C | 0...+45 |
| – п а й д а ̂ ^1) өнөң қақтауда | °C | -20...+50 |
| усынылған аккумуляторлер GBA 10,8V... | GBA 12V... |
| усынылатын зарядтау күралдары | AL 11.. CVGAL 12.. CV |
1) 400 H/mm² болат табактарына тиісті
2) пайдаланған аккумуляторге байланысты
3) <0 °C температураларда шектелген куат
Шуыл және дірілдеу туралы ақпарат
Шу эмиссиясының мәндері EN 60745 бойынша есептелген.
А-мен белгіленген электр күралының дыбыс күші әдетте 70 дБ(А)-ден аз болады. Өлшеу дәлсіздігі К < 1,5 дБ. Шуыл күші жұмыс істеуде 80 дБ(А) артуы мүмкін.
Кулакты корғау құралдарын киіңіз!
Жиынтыкдіріл мәні a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі EN 60745-2-8 стандартына сай анықталған: a_h=3,5 м/^2с K<1,5 м/с^2 .
Осы ескертпелерде берілген дірілдеу пәрмені EN 60745 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген болып электр куралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.
Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін түрлі керек-жарактармен басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу көлемдері өзгереді. Бул жұмыс барысындағы діріл куатын артырады.
Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын бүкіл жұмыс уақытында қатты төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр кұралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Жинау
▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.
Ескертпе: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын қамтамасыз ету үшін пайдалану алдында аккумуляторды зарядтау құрылғысында толығымен зарядтаңыз.
Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уакытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың закымдалувина әкелмейді.
Аккумулятор зарядталу куйі индикаторының 4 ўш жасыл жарық диоды аккумулятор 2 зарядталу куйін көрсетеді. Қауіпсіздік салдарынан зарядталу куйін сурау тек электр күралын токтатып орындау мүмкін.
- Зарядтау куйін көрсету үшін өшірілген электр күралда 3 пернесін басып ұстаңыз.
Жарык диоды Куаты
| Уздіксіз жарык 3 х жасыл | ≥ 2/3 |
| Уздіксіз жарык 2 х жасыл | ≥ 1/3 |
| Уздіксіз жарык 1 х жасыл | < 1/3 |
| Жыпылыктайтын жарык 1 х жасыл | Резерв |
Аккумуляторды шешу
- Аккумуляторды шығару үшін 2 аккумуляторды босату түймесін 1 басыңыз және аккумуляторды электр кұралдан артқа шығарыңыз. Тартқан кезде куш салмаңыз.
Пайдалану
Пайдалануға ендіру
▶ Тек электр куралыңыздың зауыттық тақтайшасында белгіленген куатты тупнусқалық Bosch литий-иондық аккумуляторын пайдаланыңыз. Басқа аккумуляторларды пайдалану жаракаттану және өрт қаупін тудыруы мумкін.
Ескертпе: Электр куралыңызға арналмаған аккумуля- торды пайдалану қате жұмыс істеуіне немесе электр қуралының зақымдануына алып келуі мүмкін.
- Зарядталған аккумуляторды 2 разъемға бекітілгенін және разъемға тығыз тиіп түрганын сезгенше салыңыз.
102 | Казакша
Косу/өшіру
- Электр куралын косу үшін коскыш/өшіргішті 5 алға жылжытып коскышты "1" көзге тусетін кылыңыз.
- Электр күралын өшіру үшін қосқыш/өшіргішті 5 "0" қосқышы көрінгеніше артқа жылжытыңыз.
Энергия куатын үнемдеу үшін электр куралын тек пайдаланарда қосыңыз.
Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" арқылы терен заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.
Ескертпе: Аккумулятор заряды ада болған немесе ол қызып кеткен кезде электр құрал автоматты өшсе, онда электр құралды қосқыш/өшіргішпен 5 өшіріңіз. Электр құралды қайта қосар алдында аккумуляторды зарядтаңыз немесе сүбытыңыз. Әйтпесе аккумулятор закымдануы мүмкін.
- Электр күралын дайындамага тек қосулы күйде апарыңыз.

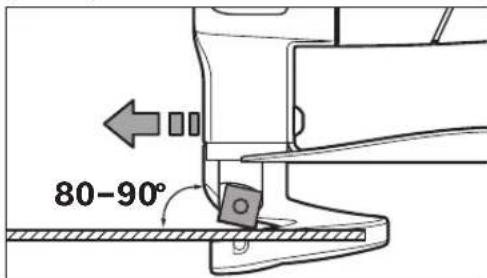

- Электр куралын метал бетіне 80 – 90° бұрышында устап кисайтпаңыз.
- Кисык сызыктарда кесуде электр құралының жанына кисаймауына көз жеткізіп, аздап жылжытып жұмыс істеніз.
Максималды кесілетін табақ қалынддығы
Максималды кесілетін табақ қалындығы d _max өнделетін материалдың қаттылығына байланысты.
Электр куралымен теменdegі калындыкты табактарды кесуге болады:
| Материал | макс. каттылык [Н/мм2] | d_max [мм] |
| Болат 400 1,3 | ||
| 600 0,8 | ||
| 800 0,6 | ||
| Алюминий | 250 2,0 |
а пышак қашықтығын реттеу
- Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет керсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Кездейсок қосылғанда жаракат алу каупі бар.
а пышак қашықтығы (жүздер аралығы) өнделетін метал d_max қалындығына байланысты.
а пышак қашықтығы метал қалындығының d _max 10 % болуы керек (мысалы, 0,1 мм пышак қашықтығы 1 мм метал қалындығында).
Жумсак немесе туткыр материалдарда а пышақ қашықтығын қыскарту, ал қатты немесе морт материалдарда үлкейту керек.
- Төменгі пышактың 13 бурандасын босатыңыз. 12 реттеу бурандасымен керекті пышақ аралығын а реттеңіз. Жоғарғы пышақ 10 пен төменгі пышақтардың 11 бір-біріне тимеў тиіс. Кашықтығын 14 реттеу шабло- нымен тексеріңіз. Төменгі пышактың 13 бурандасын 3 – 4 Н*м тарту бурау моментімен қайта бурап бекітіңіз.
Температураға байланысты артық жуктеу қорғанысы
Тағайындалу бойынша қолдануда электр құралы артық жүктлемейді. Артық жүктелу немесе рүқсат етілген аккумулятор температурасы аральғы етілсе жүрістер саны қыскарады немесе электр құрал өшеді. Жүрістер саны қыскарғанда электр құрал аккумулятор рүқсат етілген температураға жеткеннен соң толық жүрістер санымен жұмыс істейді. Автоматты вшуде электр құралын автоматты ретте өшіріп, аккумуляторды суытыңыз да, электр құралын кайта қосыңыз.
Аккумуляторды оңтайлы пайдалану туралы нүсқаулар
Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.
Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.
Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.
Коқыстарды кайта өндеу туралы нүсқауларды орынданыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
- Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет керсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Кездейсок қосылғанда жаракат алу каупі бар.
▶ Дурыс және сенімді істеу үшін электр куралмен желдеткіш тесікті таза устаңыз.
Казакша | 103
Пышактарды ауыстырыңыз (А суретін караңыз)
Жоғарғы пышақ 10 пен төменгі пышақ 11 бірдей болып, әр бірінде төрт кесу қыры бар болып, олар бір-біріне алмастырылуы мүмкін.
Пышактарды уакытылы бурап алмастырыңыз, өйткені тек өткір алмалы-салмалы аспаптар ғана жақсы кесіп, электр құралды сақтайды.
- Жоғарғы пышақты 10 алмастыру үшін 9 бурандасын, ал төменгі пышақты 11 алмастыру үшін 13 бурандасын босатыңыз.
- Пышакты 90° бураңыз немесе жаңа пышакты орнатыңыз. Төменгі пышакты орнатуда 11 оның реттеу бурандасында 12 жатуына көз жеткізіңіз.
Ескертпе: Пышакты тек суретте көрсетілген бағытта бураңыз немесе жаңа пышакты суретте көрсетілген күйде орнатыңыз. Дұрыс орнатылмаған пышақлен кесу мүмкін болмайды.
– Жоғар ғы пышақ үшін 9 бурандасын немесе төменгі пышақ үшін 13 бурандасын 3 – 4 Н*м бурау моментімен қайта бурап бекітіңіз. Пышақ қашықтығын а тексеріңіз ("а пышақ қашықтығын реттеу" 102 бетінде қараңыз).
Жоғарғы пышақ 10 пен төменгі пышақты 11 қосымша өткірлеу мүмкін емес.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Кызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сурақтарға жауап береді. Кажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз:
www.bosch-pt.com
Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауап береді.
Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.
Өндіруші талаптары мен нормаларының сақталуымен электр күралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.
ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
ЖШС "Роберт Бош"
Электр куралдарына кызмет көрсету орталығы
Алматы каласы
Казакстан
050050
Райымбек данғылы
Коммунальная көшесінің бурышы, 169/1
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Ресми сайты: www.bosch.kz; www.bosch-pt.kz
Тасымалдау
Бул литий-иондык аккумуляторлар кауіпті тауарларға койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.
Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және марқаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктер маманына хабарласу керек.
Аккумуляторды корпусы закымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.
Кәдеге жарату
Электр куралдарды, аккумуляторларды, керек- жарактарды және орау материалдарын экология- лық түргыдан дұрыс утилизациялауға тапсыру керек.
Электр куралдарды және аккумуляторларды/батарея- ларды үй коқысына тастамаңыз!
Тек қана ЕО елдері үшін:
Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/EC ережесі бойынша закымдалған немесе ескі аккумулятор/ батареялар бөлек жиналып кәдеге жаратылуы кажет.
Аккумуляторлар/батареялар:
Литий-иондык:
"Тасымалдау" тарауындағы, 103
бетіндегі нүсқауларды орынданыз.
Техникалық өзгерістер енгізу құқығы сақталады.
