| Vrsta izdelka | Brezžične škarje za pločevino |
| Znamka | Bosch |
| Model | GSC 10.8VLI Professional |
| Številka artikla | 3 601 J26 1.. |
| Nazivna napetost | 12 V |
| Vrsta akumulatorja | Litij-ionski |
| Priporočeni akumulatorji | GBA 10,8V... ali GBA 12V... |
| Priporočeni polnilniki | AL 11..CV ali GAL 12..CV |
| Število prostih tekov | 3600 vrt/min |
| Maks. debelina pločevine (jeklo 400 N/mm²) | 1,3 mm |
| Maks. debelina pločevine (jeklo 600 N/mm²) | 0,8 mm |
| Maks. debelina pločevine (jeklo 800 N/mm²) | 0,6 mm |
| Maks. debelina pločevine (aluminij 250 N/mm²) | 2,0 mm |
| Minimalni polmer za krivilne reze | 15 mm |
| Teža (v skladu z EPTA 01:2014) | 1,4 – 1,6 kg (odvisno od akumulatorja) |
| Dovoljena temperatura polnjenja | 0 °C do +45 °C |
| Temperatura delovanja in shranjevanja | -20 °C do +50 °C |
| Zaščita akumulatorja | Elektronska zaščita celic (ECP) pred globokim praznjenjem |
| Raven zvočnega tlaka (LpA) | < 70 dB(A) (negotovost K < 1,5 dB) |
| Vibracije (ah) | 3,5 m/s² (negotovost K < 1,5 m/s²) |
| Število robov na rezilu | 4 reverzibilni robovi |
| Vzdrževanje rezil | Obrnite za 90° ali zamenjajte (brez ponovnega brušenja) |
| Zatezni moment vijakov rezil | 3–4 Nm |
| Vključeni dodatki | Vijak s šestrobo votlino ukrivljen ključ |
Pogosto zastavljena vprašanja - GSC 10.8VLI Professional BOSCH
Vprašanja uporabnikov o GSC 10.8VLI Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš škarje v formatu PDF brezplačno! Poiščite svoja navodila GSC 10.8VLI Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GSC 10.8VLI Professional znamke BOSCH.
NAVODILA ZA UPORABO GSC 10.8VLI Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač nesme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Ne promenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao cevi, grejanja, šporet i rashladni ormani. Postoji povećani rizik od električnog udara ako je Vaše telo uzemljeno.
Držite aparat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
▶ Ne nosite električni alat za kabl, ne vešajte ga ili ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili delova aparata koji se pokreću. Oštećeni ili uvrnuti kablovi povećavaju rizik električnog udara.
Ako sa električnim alatom radite u prirodi, upotrebljavajte samo produžne kablove koji su pogodni za spoljnu upotrebu. Upotreba produžnog kabla uzemljenog za spoljnu upotrebu smanjuje rizik od električnog udara.
Ako rad električnog alata ne može da se izbegne u vlažnoj okolini, koristite prekidač strujne zaštite pri kvaru. Upotreba prekidača strujne zaštite pri kvaru smanjuje rizik od električnog udara.
Sigurnost osoblja
Splošna varnostna navodila za električna orodja
OPOZORILO Preberite vsa opozorila in napotila.
Napake zaradi neupoštevanja spodaj
navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v priho-dnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
▶ Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
▶ Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.
▶ Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

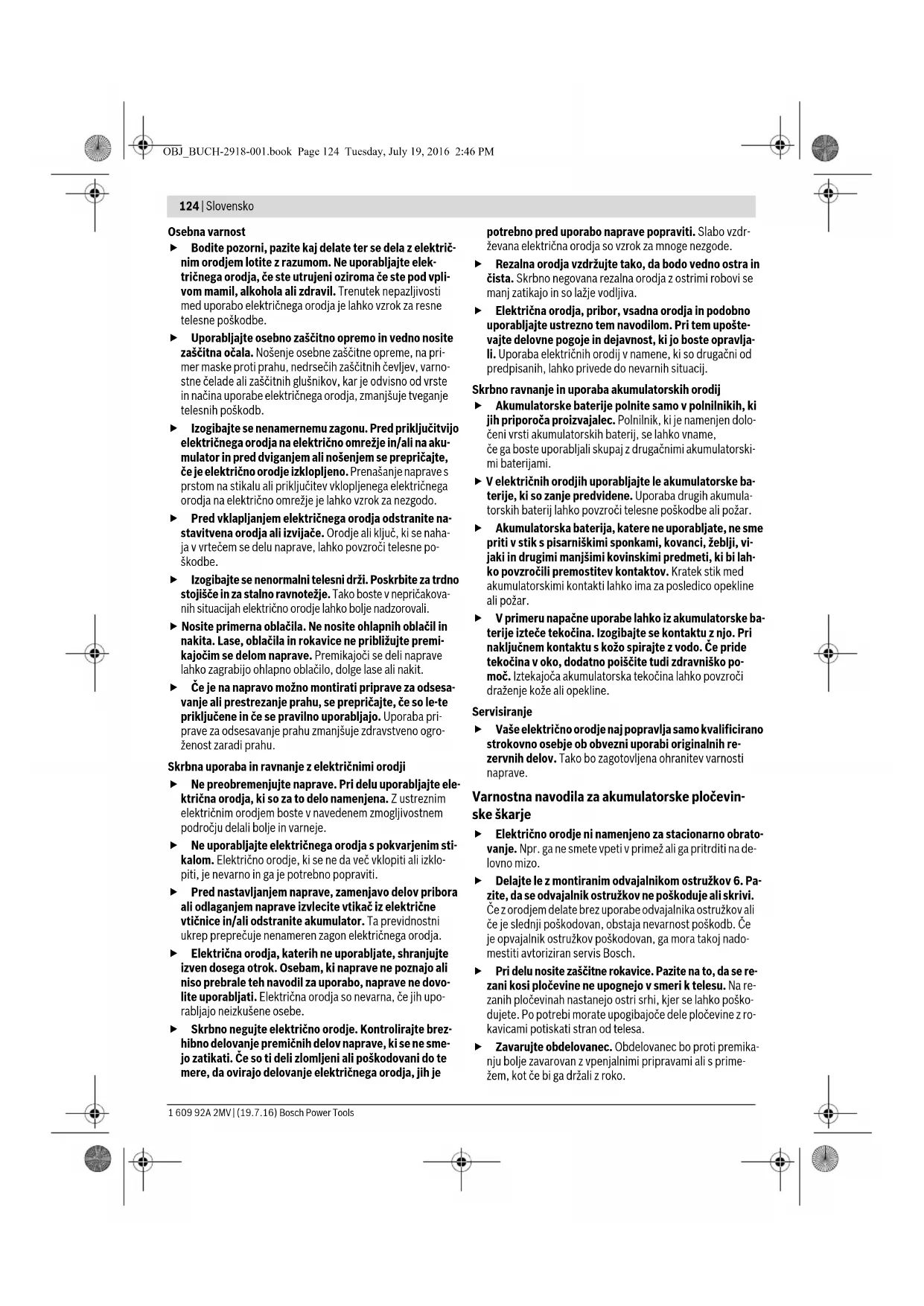

124 | Slovensko
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, će je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.
- Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
▶ Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
▶ Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
▶ Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
▶ Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je
potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravlja-li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Skrbno ravnanje in uporaba akumulatorskih orodij
Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
Servisiranje
▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.
Varnostna navodila za akumulatorske pločevinske škarje
Električno orodje ni namenjeno za stacionarno obratovanje. Npr. ga ne smete vpeti v primež ali ga pritrditi na delovno mizo.
▶ Delajte le z montiranim odvajalnikom ostružkov 6. Pazite, da se odvajalnik ostružkov ne poškoduje ali skrivi. Če z orodjem delate brez uporabe odvajalnika ostružkov ali će je slednji poškodovan, obstaja nevarnost poškodb. Če je opvajalnik ostružkov poškodovan, ga mora takoj nadomestiti avtoriziran servis Bosch.
▶ Pri delu nosite zaščitne rokavice. Pazite na to, da se rezani kosi pločevine ne upognejo v smeri k telesu. Na rezanih pločevinah nastanejo ostri srhi, kjer se lahko poškodujete. Po potrebi morate upogibajoče dele pločevine z rokavicami potiskati stran od telesa.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
Slovensko | 125
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
Akumulatorsko baterijo uporabljajte le v povezavi z električnim orodjem Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
▶ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.
Uporaba v skladu z namenom
Električno orodje je namenjeno za rezanje pločevine brez nastajanja ostružkov. Primerno je za krivuljaste in ravne reze.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
1 Deblokirna tipka akumulatorske baterije
2 Akumulatorska baterija
3 Tipka za prikaz polnilnega stanja
4 Prikaz napolnjenosti akumulatorske baterije
5 Vklopno/izklopno stikalo
6 Odvajalnik ostružkov
7 Ročaj (izolirana površina ročaja)
8 Notranji šestrobni ključ
9 Vijak za zgornji nož
10 Zgornji nož
11 Spodnji nož
12 Vijak za nastavitev spodnjega noža
13 Vijak za spodnji nož
14 Merilo*
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Akumulatorske pločevinske škarje GSC 12V-13 | ||
| Številka artikla | 3 601 J26 1.. | |
| Nazivna napetost | V= 12 | |
| Število hodov v prostem teku n_0 | min ^-1 | 3 600 |
| Maks. debelina pločevine, kijo boste rezali ^1) | mm 1,3 | |
| Najmanjši radij krivine | mm 15 | |
| Teža po EPTA-Procedure 01:2014 | kg 1,4– 1,6 | ^2) |
| Dovoljena temperatura okolice– pri polnjenju– pr i u p ^1) maslbranjevanju | °C °C | 0...+45 -20...+50 |
Priporočene akumulatorske baterije GBA 10,8V... GBA 12V...
Priporočeni polnilniki AL 11.. CV
GAL 12.. CV
1) velja za jeklene pločevine do 400 N/mm²
2) odvisno od uporabljene akumulatorske baterije
3) omejena zmogljivost pri temperaturah <0 °C
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z EN 60745.
Nivo zvočnega tlaka naprave po vrednotenju A je tipično manjši od 70 dB(A). Netočnost K < 1,5 dB.
Nivo hrupa pri delu lahko preseže 80 dB(A).
Nosite zaščitne glušnike!
Skupne vrednosti vibracij a_h (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745-2-8: a_h = 3,5m / psK < 1,5m / s^2
Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.
Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
126 | Slovensko
Montaža
Polnjenje akumulatorske baterije
▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki jo uporabljate s svojim električnim orodjem.
Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.
Prikaz napolnjenosti akumulatorske baterije
Tri zelene lučke LED na prikazu polnilnega stanja akumulatorske baterije 4 prikazujejo stanje napolnitve akumulatorske baterije 2. Iz varnostnih razlogov je priklic stanja napolnitve možen le v stanju mirovanja električnega orodja.
- Za prikaz stanja napolnjenosti pritisnite tipko 3 na izklopljenem električnem orodju in jo držite pritisnjeno.
LED Kapaciteta
| Trajno sveti 3 x zelena ≥ 2/3 |
| Trajno sveti 2 x zelena ≥ 1/3 |
| Trajno sveti 1 x zelena <1/3 |
| Utripajoča luč 1 x zelena Rezerva |
Odstranitev akumulatorske baterije
- Za odstranitev akumulatorja 2 pritisnite deblokirni tipki 1 in odstranite akumulator iz električnega orodja. Ne delajte s silo.
Delovanje
Zagon
Namestitev akumulatorske baterije
Uporabljajte samo originalne litijevo-ionske akumulatorje znamke Bosch z napetostjo, ki je navedena na tipski ploščici Vašega električnega orodja. V primeru uporabe drugih akumulatorjev lahko pride do telesnih poškodb ali požara.
Opozorilo: Uporaba akumulatorjev, ki niso primerni za Vaše električno orodje, lahko povzroči nepravilno delovanje ali pa poškodbe na električnem orodju.
- Napolnjeno akumulatorsko baterijo 2 vstavite v ročaj, kjer mora slišno zaskočiti in biti poravnana z ročajem.
Vklop/izklop
- Z a vklop električnega orodja potisnite vklopno/izklopno stikalo 5 naprej, tako da se na stikalu prikaže „I“.
- Za izklop električnega orodja potisnite vklopno/izklopno stikalo 5 nazaj, tako se na stikalu prikaže „0“.
Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.
Litijevo-ionski akumulator je s sistemom „Electronic Cell Protection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.
Opozorilo: Če se električno orodje izklopi avtomatsko zaradi izpraznjene ali pregrete akumulatorske baterije, potem izklopite električno orodje z vklopno/izklopnim stikalom 5. Pred ponovnim vklopom električnega orodja morate napolniti akumulatorsko baterijo ali pa pustiti, da se ohladi. V nasprotnem primeru lahko akumulatorsko baterijo poškodujete.
Navodila za delo
- Električno orodje pomaknite do obdelovanca le takrat, ko je vklopljeno.

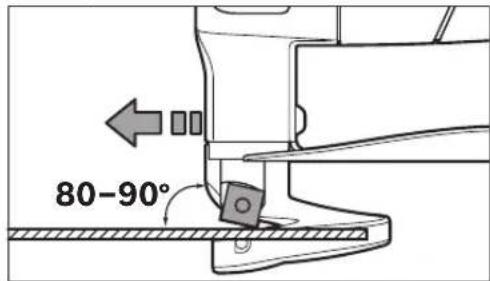

– Nagnite električno orodje pod kotom 80 do 90° v smeri h kovinski površini. Na robu se ne sme zatakni.
- Pri rezanju zavojev morate še posebej paziti na to, da se električno orodje na robu ne zatakne. Zato delajte le z majhnim pomikom.
Maksimalna debelina pločevine, ki jo boste rezali
Maksimalna debelina pločevine, ki jo boste rezali d_max je odvisna od trdnosti materiala, ki ga boste obdelovali.
Z električnim orodjem lahko režete pločevino do debeline:
| Material maks. trdnost | d_max | |
| [N/mm2] | [mm] | |
| Jeklo 400 1,3 | ||
| 600 0,8 | ||
| 800 0,6 | ||
| Aluminij 250 2,0 | ||
Nastavitev razmaka med nožema a
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Razmak med nožema a (zračna reža med reziloma) je odvisen od debeline pločevine d _max , ki jo obdelujete.
Razmak med nožema a naj znaša 10 % od debeline pločevine d _max (npr. razmak med nožema 0,1 mm pri debelini pločevine 1 mm).
Pri mehkih ali žilavih materialih je treba razmak med nožema a zmanjšati, pri trdnih ali krhkih materialih pa povečati.
- Sprostite vijak 13 spodnjega noža. Z nastavnim vijakom 12 lahko naravnate potrebni razmak med nožema a. Zgornji nož 10 in spodnji nož 11 se ne smeta dotikati. Preverite razmak z merilom 14. Ponovno zategnite vijak 13 spodnjega noža s priteznim momentom 3–4 Nm.
Preobremenitvena zaščita, ki deluje odvisno od temperature
Orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali neupoštevanju dovoljenega območja temperature akumulatorske baterije se število hodov zmanjša ali pa se električno orodje izključi. Pri zmanjšanem številu hodov električno orodje šele ko je dosežena dovoljena temperatura akumulatorske baterije, deluje s polnim številom hodov. Pri samodejnem izklopu električno orodje izključite, pustite akumulatorsko baterijo, da se ohladi, in nato ponovno vključite električno orodje.
Opozorila za optimalno uporabo akumulatorske baterije
Akumulatorsko baterijo morate zavarovati pred vlago in vodo. Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.
Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati. Upoštevajte navodila za odstranjevanje odsluženih naprav.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo.
Zamenjava nožev (glejte sliko A)
Zgornji nož 10 in spodnji nož 11 sta enaka, imata po 4 rezalne robove in se lahko med seboj zamenjata.
Noža morate pravočasno obrniti oz. zamenjati, ker le ostra vstavna orodja omogočajo zmogljivo rezanje in varujejo obstojnost električnega orodja.
- Če želite zamenjati zgornji nož 10, morate sprostiti vijak 9. Če pa želite zamenjati spodnji nož 11, pa sprostite vijak 13.
Slovensko | 127
- Zasukajte nož za 90° ali pa vstavite nov nož. Pri vstavljanu spodnjega noža 11 pazite na to, da se prilega nastavnemu vijaku 12.
Opozorilo: Zasukajte nož v smeri, kot je prikazano na sliki oz. vstavite nov nož v položaj, kot je prikazano na sliki. Če je nož nepravilno vstavljen, rezanje ni možno.
- Ponovno zategnite vijak 9 zgornjega noža oz. vijak 13 spodnjega noža s priteznim momentom 3–4 Nm. Preverite razmak nožev a (glejte „Nastavitev razmaka med nožema a“, stran 126).
Ne smete pobrusiti zgornjega noža 10 in spodnjega noža 11.
Servis in svetovanje o uporabi
Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:
www.bosch-pt.com
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Transport
Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnih pogojev transportina na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno nujno vključen strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je ohišje nepoško- dovano. Prelepite odprte kontakte in zapakirajte akumula- torske baterije tako, da se v embalaži ne premika.
Prosimo upoštevajte tudi morebitne druge nacionalne pred-pise.
Odlaganje
Električna orodja, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.
Akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!
128 | Hrvatski
Samo za države EU:
V skladu z Direktivo 2012/19/EU se morajo električna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.
Akumulatorji/baterije:
