| Tipo de produto | Aspirador de água e pó |
| Marca | HiKOKI |
| Modelo | RP250YBL |
| Tensão | 220-240 V |
| Frequência | 50/60 Hz |
| Potência nominal | 1400 W |
| Fluxo de ar (na mangueira) | 151 m³/h |
| Fluxo de ar (no ventilador) | 263 m³/h |
| Depressão (na mangueira) | 235 hPa |
| Depressão (no ventilador) | 270 hPa |
| Dimensões (L × P × A) | 457 × 400 × 535 mm |
| Peso (sem cabo) | 12,4 kg |
| Área do filtro | 8400 cm² |
| Tipo de filtro | Cassetes filtrantes de poliéster classe M + saco filtrante não tecido + filtro de proteção do motor |
| Classe de poeira | L (levemente tóxicas) |
| Nível de ruído | 72 dB(A) (incerteza K=2 dB(A)) |
| Tipo de cabo | H05RR-F 3×1,5 mm² |
| Funções | Ligar/Desligar/Automático/SelfClean (RA) |
| Tomada para ferramenta elétrica | Sim (máx. 16 A) |
| Capacidade de aspiração de líquidos | Sim com parada automática (sensor de água) |
| Acessórios incluídos | Mangueira 3,2 m, 2 tubos, bocal universal, bocal para frestas, adaptador, saco filtrante |
| Uso | Poeiras secas não inflamáveis, líquidos não inflamáveis, poeiras de madeira, poeiras perigosas >1 mg/m³ |
| Proibições | Não aspirar amianto, poeiras inflamáveis, solventes, líquidos >60°C |
Perguntas frequentes - RP250YBL HiKOKI
Perguntas dos utilizadores sobre RP250YBL HiKOKI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aspirador industrial em formato PDF gratuitamente! Encontre o seu manual RP250YBL - HiKOKI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. RP250YBL da marca HiKOKI.
MANUAL DE UTILIZADOR RP250YBL HiKOKI

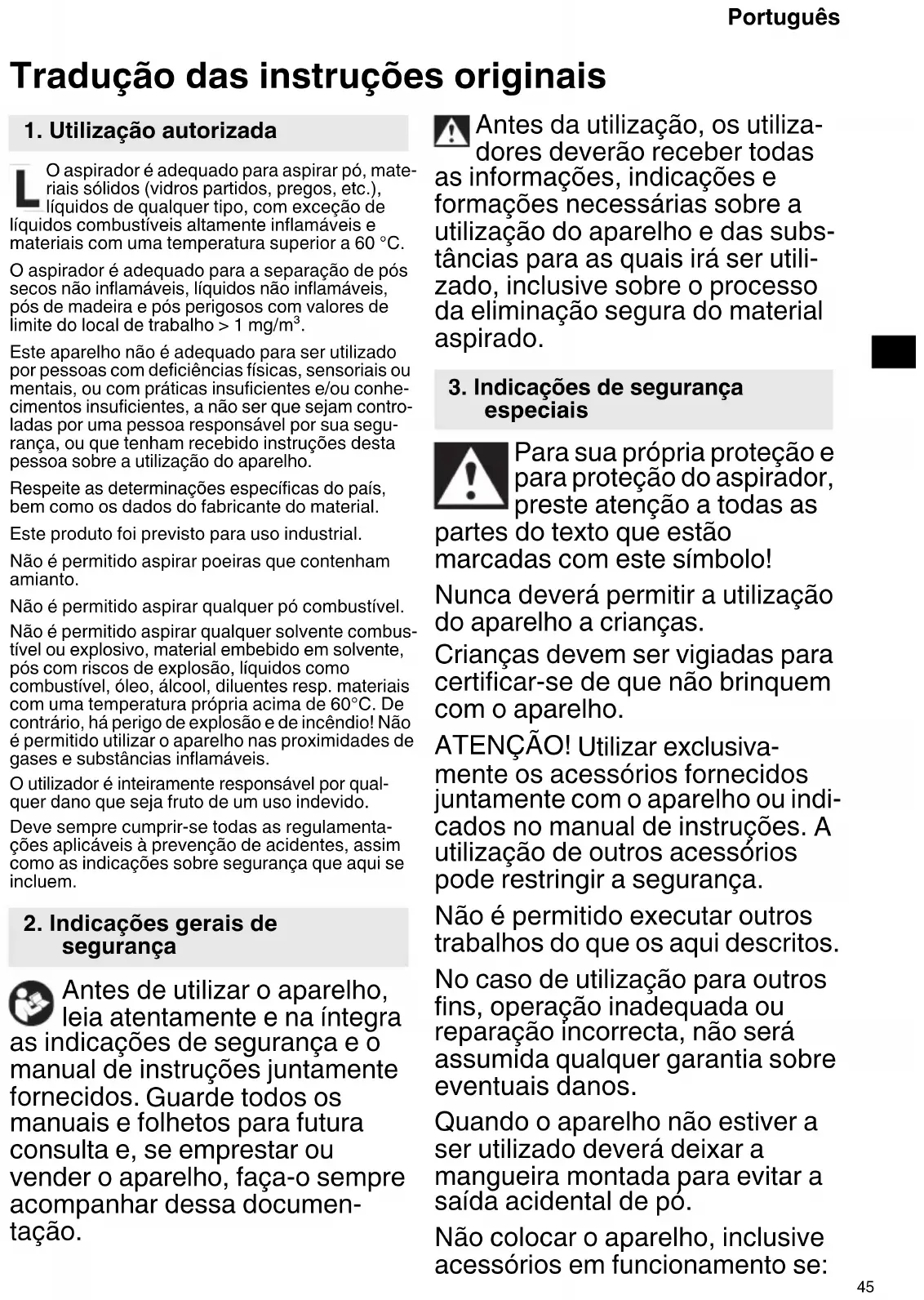

Tradução das instruções originais
1. Utilização autorizada
O aspirador é adequado para aspirar pó, materiais sólidos (vidros partidos, pregos, etc.), líquidos de qualquer tipo, com exceção de líquidos combustíveis altamente inflamáveis e materiais com uma temperatura superior a 60 °C.
O aspirador é adequado para a separação de pós secos não inflamáveis, líquidos não inflamáveis, pós de madeira e pós perigosos com valores de limite do local de trabalho > 1 mg/m ^3 .
Este aparelho não é adequado para ser utilizado por pessoas com deficiências físicas, sensoriais ou mentais, ou com práticas insuficientes e/ou conhecimentos insuficientes, a não ser que sejam controladas por uma pessoa responsável por sua segurança, ou que tenham recebido instruções desta pessoa sobre a utilização do aparelho.
Respeite as determinações específicas do país, bem como os dados do fabricante do material.
Este produto foi previsto para uso industrial.
Não é permitido aspirar poeiras que contenham amianto.
Não é permitido aspirar qualquer pó combustível.
Não é permitido aspirar qualquer solvente combustível ou explosivo, material embebido em solvente, pós com riscos de explosão, líquidos como combustível, óleo, álcool, diluentes resp. materiais com uma temperatura própria acima de 60°C. De contrário, há perigo de explosão e de incêndio! Não é permitido utilizar o aparelho nas proximidades de gases e substâncias inflamáveis.
O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.
Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem.
2. Indicações gerais de segurança
Antes de utilizar o aparelho, leia atentamente e na íntegra ndicações de segurança e o atual de instruções juntamente tecidos. Guarde todos osuais e folhetos para futura sulta e, se emprestar ou der o aparelho, faça-o sempre companhar dessa documen-io.
Antes da utilização, os utilizadores deverão receber todas as informações, indicações e formações necessárias sobre a utilização do aparelho e das substâncias para as quais irá ser utilizado, inclusive sobre o processo da eliminação segura do material aspirado.
3. Indicações de segurança especiais
Para sua própria proteção e para proteção do aspirador, preste atenção a todas as
partes do texto que estão marcadas com este símbolo!
Nunca deverá permitir a utilização do aparelho a crianças.
Crianças devem ser vigiadas para certificar-se de que não brinquem com o aparelho.
ATENÇÃO! Utilizar exclusivamente os acessórios fornecidos juntamente com o aparelho ou indicados no manual de instruções. A utilização de outros acessórios pode restringir a segurança.
Não é permitido executar outros trabalhos do que os aqui descritos.
No caso de utilização para outros fins, operação inadequada ou reparação incorrecta, não será assumida qualquer garantia sobre eventuais danos.
Quando o aparelho não estiver a ser utilizado deverá deixar a mangueira montada para evitar a saída acidental de po.
Não colocar o aparelho, inclusive acessórios em funcionamento se:
Português
- o aparelho apresentar danos visíveis (fissuras/quebras),
- o cabo de conexão à rede estiver danificado ou apresentar sinais de fissuras resp. de envelhecimentos,
- houver suspeita de um defeito não visível (após uma queda). Não dirigir o bocal, a mangueira ou o tubo a pessoas ou animais.
AVISO - Desligar imediata- mente quando sair espuma ou água. Esvaziar o reservatório e se necessário, o filtro de pregas.
Nunca se sente ou suba para cima do aparelho.
Instalar o cabo de ligação e a mangueira de modo que não haja risco de tropeços.
Não puxar o cabo de ligação sobre bordos vivos, não dobrar ou entrar.
Caso o cabo de ligação do aparelho esteja danificado deverá substituí-lo por um cabo de ligação especial. Veja capítulo Reparações.
Ligar apenas a uma tomada com contacto de protecção.
Não utilizar cabos adaptadores danificados.
Jamais conectar ou puxar a ficha de rede com as mãos molhadas
Puxar sempre apenas na ficha de rede, jamais no cabo.
AVISO - A tomada no aparelho deve ser utilizada exclusivamente para os fins definidos no manual de instruções.
Não deixar o aparelho sem vigilância. No caso de interrupção prolongada, deve sempre puxar a ficha da rede.
O aspirador não pode ser utilizado ou armazenado no exterior em condições húmidas.
IMPORTANTE - Este aparelho só deve ser armazenado no interior.
Ácidos, acetonas e solventes podem ser quimicamente agressivos para os componentes do aparelho.
Antes de qualquer manutenção, limpeza do aparelho e após cada utilização deverá desligar o aparelho e puxar a ficha de rede.
Não devem ser utilizados aparelhos de limpeza a vapor e aparelhos de limpeza de alta pressão para limpar o aspirador.
A parte interior da tampa sempre deve permanecer seca.
Germinação devido a falta de limpeza a longo prazo, particularmente na utilização em instalações de processamento de alimentos: Limpe e desinfete sempre o aspirador imediatamente após a utilização.
Nunca deverá abrir o aparelho ao ar livre com chuva ou durante trovoadas.
Em caso de temperaturas baixas, não utilizar o aparelho ao ar livre.
Proibido utilizar o equipamento em recintos com riscos de explosão.
Certifique-se de que o aspirador está estável.
No recinto deve haver uma quota de troca de ar L suficiente para o caso em que o ar de exaustão voltar ao interior do recinto.
Observe as normas nacionais.
Manter a tomada do aparelho seca e não a expor a humidade.
Não coloque cabos de extensão entre o aspirador e a ferramenta elétrica.
Quando utilizar a tomada da ferra- menta, utilize o aspirador num ambiente seco.
AVISO! Este aparelho contém pó nocivo para a saúde.
Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusivamente por técnicos, e que usam os correspondentes equipamentos de protecção.
AVISO diante de perigo geral!
ATENÇÃO! Não deverá utilizar o aparelho sem ter lido nual de instruções!
AVISO - Os técnicos operacionais devem receber instruções adequadas para a utilização deste aspirador e dos materiais para os quais é utilizado.
Notas de segurança especiais
Sinal de aviso para aparelhos com classe de pó L:
O aparelho é adequado para a aspiração de substâncias ligeiramente nocivas para a saúde. O aparelho não é adequado para a redução de pó de madeira no ar respirado.
Os pós de diversos materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia, são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira).
- Nomes dos componentes (página 2)
| 1 | Seletor rotativo ligar/desligar/automático/SelfClean (SC) |
| 2 | Indicador de controlo do caudal volumétrico |
| 3 | Tomada para ferramenta elétrica |
| 4 | Saco de filtro em não tecido |
| 5 | Porta-cabos |
| 6 | Parte superior |
| 7 | Fecho de engate |
| 8 | Reservatório |
| 9 | Abertura de aspiração |
| 10 | Botão de bloqueio |
| 11 | Trinco (para abrir a capota na substituição das cassetes de filtro) |
| 12 | Filtro de proteção do motor |
| 13 | Cassete de filtro (de acordo com a IFA C) |
5. Símbolos
AVISO
O texto seguinte mostra os símbolos utilizados para o aparelho. Assimile bem seus significados antes da utilização.
 | RP250YBL: Aspirador |
 | Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. |
 | |
 | AVISO |
 | AVISO! O aspirador pode conter pós perigosos. |
 | Poeira classe L (ligeira). Os aspiradores são capazes de aspirar a classe de pó L. Observe os regulamentos do seu país relacionados com poeiras e com saúde e segurança no trabalho. |
6. Acessórios padrão
| Tubo de sucção (φ35 mm/3,2 m) | 1 |
| Cassetes de filtro de poliéster (classe M): instaladas no aparelho | 2 |
| Saco de filtro em não tecido 1 | |
| Bocal com ranhura 1 | |
| Bocal universal 1 | |
| Adaptador da pega 1 | |
| Tubos de sucção de plástico 2 | |
| Suporte do tubo 1 |
7. Especificações
| RP250YBL | ||
| Tensão V ~ 220–240 | ||
| Frequência Hz | 50/60 | |
| Potência nominal | W | 1400 |
| Corrente de ar*1 | m3/h | 151 |
| Corrente de ar*2 | m3/h | 263 |
| Subpressão*1 | hPa | 235 |
| Subpressão*2 | hPa | 270 |
| L × P × A | mm | 457 × 400 × 535 |
| Peso sem cabo de corrente*3 | kg | 12,4 |
| Superfície do filtro | cm2 | 8400 |
*1 na mangueira, *2 na ventoinha
*3 Peso: de acordo com o procedimento
EPTA 01/2014
Linha de ligação nos aspiradores com tomada: H05RR-F 3X 1,5
NOTA: Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
8. Colocação em funcionamento
Antes de ligar o cabo de alimentação, verifique se a voltagem e a frequência da rede alimentação se adequam aos valores ritos na placa técnica da ferramenta eléct.
8.1 Montagem das rodas (caso necessário)
Inserir os eixos dos rolos de guia nas perfurações no fundo do recipiente, até seu engate.
Montar as rodas grandes conforme indicado:
8.2 Montar o saco de filtro em não tecido
Recomendamos a utilização de sacos do filtro em não tecido em:
- Utilizações onde são geradas pequenas quantidades de poeira fina (por ex. lixagem de revestimentos de tinta e de verniza, aspiração de trabalhos de furação breves com diâmetros reduzidos < 10 mm, etc.).
- Utilizar aparelhos como, por exemplo: routers, máquinas de aplanar, pequenas rebarbadoras, etc.
Desligar o aparelho, puxar a ficha de rede e abrir os fechos de engate (7). Retirar a parte superior (6) do reservatório (8).
Pegar no saco de filtro em não tecido pelo flange e passar através da sua abertura, primeiro pelo perno de engate na parte inferior da abertura de aspiração e em seguida, encaixar na abertura de aspiração até ao encosto. Voltar a colocar a parte superior sobre o reservatório e fechar os fechos de engate.
9. O aparelho
Escolher o modo de funcionamento junto ao selector (1):
0=Aspirador desligado
I = Aspirador ligado (operação manual)
A=Interruptor ligar/desligar automático:
O aspirador é ligado ou desligado através de uma ferramenta elétrica ligada à tomada (3).
- Rodando o selector (1) à posição R A, será activado o vibrador electromagnético. O pó será sacudido do filtro. Após cerca de 10 segundos, o vibrador desliga automaticamente.
- Na posição de comutação R A, o aspirador é ligado ou desligado através de uma ferra- menta elétrica ligada à tomada (3).
- Na posição RÃ do selector, o sistema eletrónico controla o caudal volumétrico durante o trabalho. Se o fluxo for demasiado baixo devido a um filtro contaminado, o indicador de controlo do fluxo de volume acende-se (2). No próximo intervalo de operação da ferramenta eléctrica conectada, o sistema electrónico irá activar automaticamente o vibrador por cerca de 10 segundos.
9.2 Tomada (3)
A tomada (3) foi concebida apenas para ligação a uma ferramenta elétrica.
O consumo de corrente total admissível máximo (do aspirador e da unidade ligada) deve exceder os 16 A.
ATENÇÃO! Ao conectar, a ferramenta eléctrica sempre deve estar desligada. Indiferente posição do selector, quando a ficha da rede vida, a tomada sempre está sob tensão.
Se o selector (1) estiver na posição "0", a tomada poderá ser utilizada como cabo adaptador (p.ex. para lâmpadas).
Se o interruptor (1) estiver na posição "RA", o aspirador é ligado ou desligado através de uma ferramenta elétrica ligada à tomada (3).
9.3 Indicador de controlo do caudal volumétrico
O indicador de controlo do fluxo de volume (2) acende quando o recipiente estiver cheio e/ou se o tubo de sucção estiver bloqueado.
10. Utilização
10.1 Aspiração seca
Aspirar apenas com o filtro, o aparelho e os acessórios secos. Quando húmido, o pó pode grudar e formar uma crosta dura.
Utilize sempre cassetes de filtro (13) quando utilizar sacos de filtro em não tecido (4).
10.2 Aspiração a húmido
Nunca utilize o aparelho sem introduzir primeiro cassetes de filtro (13). O aparelho pode ser destruído e também pode escapar água.
Podem ser usados sacos de filtro em não tecido (4). As cassetes de filtro (13) são adequadas para aspirar em molhado.
Remover o material de aspiração seco antes da aspiração húmida. Assim evita uma maior sujidade e encrostamentos.
Aquando o reservatório cheio, o sensor de água instalado desliga o motor. Esvaziar o aparelho. Se o aparelho não for desligado, a protecção contra rearranque involuntário permanece activa. O aparelho só volta a ficar operacional depois de o desligar e voltar a ligar novamente.
Depois de desligado, a água pode retornar da mangueira.
Antes de esvaziar, deve retirar por primeiro o líquido da mangueira de aspiração.
Na aspiração seca a seguir, deve usar um filtro seco. No caso de mudança frequente entre aspiração seca e húmida, recomendamos a utilização de um segundo filtro (de troca). Deixar secar o filtro, o reservatório e os acessórios para que o pó não fique grudado nos componentes húmidos.
10.3 Transporte
Deixar a mangueira montada no aparelho, para evitar que o pó saia inadvertamente.
Guardar os acessórios num saco de plástico adequado e fechar.
Engatar o cabo de conexão à rede no porta-cabos (5).
A parte superior (6) deve estar seguramente ligada ao reservatório (8)- controlar o devido fechamento dos fechos de engate (7).
11. Limpeza
11.1 Notas gerais sobre a limpeza
Limpar o reservatório e os acessórios com água. Passar um pano húmido na parte superior (6).
ATENÇÃO! Este aparelho contém pó nocivo para a saúde. Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusivamente por técnicos, e que usam os correspondentes equipamentos de protecção.
Esvaziamento do reservatório
Só admissível para pós com valores limite no local de trabalho > 1 mg/m ^3 .
- Retirar a ficha da tomada.
- Abrir os fechos de engate (7). Retirar a parte superior (6) do reservatório (8).
Eliminar o saco de filtro em não tecido
- Retirar a ficha da tomada.
- Usar uma protecção para a boca.
- Abrir os fechos de engate (7). Retirar a parte superior (6) do reservatório (8).
- Retirar o saco de filtro em não tecido (4) por trás e com todo o cuidado, da abertura de sucção (9). Fechar o flange do saco de filtro em não tecido, virando a tampa.
- Eliminar o material aspirado de acordo com as determinações legais.
12. Manutenção
12.1 Notas gerais
Antes de qualquer manutenção deverá desligar o aparelho e puxar a ficha de rede.
Limpar o aparelho (consultar capítulo 11.).
Para manutenção pelo utilizador, o aspirador deve ser desmontado, limpo e feita a sua manutenção, na medida do possível, sem colocar em perigo os técnicos de manutenção ou outras pessoas.
Medidas de precaução
As medidas de prevenção adequadas incluem: limpeza do aparelho antes da desmontagem; fornecimento de ventilação forçada filtrada local onde o aspirador é desmontado; limpeza da área de manutenção e fornecimento de vestuário e equipamento de proteção pessoal adequado.
12.2 Redução da potência de sucção
Na redução da potência de sucção deve tomar as seguintes medidas:
- Limpeza das cassetes de filtro, activando o vibrador electromagnético (selector (1) na posição "RA").
- Ésvazie o recipiente ou substitua o saco de filtro em não tecido (4).
- Substituir as cassetes de filtro (13), resp. lavar sob água corrente, secar e montar.
12.3 Renovar as cassetes de filtro (13)
Antes de trocar o filtro, deixe sacudir as cassetes de filtro (13) mais uma vez, activando o vibrador electromagnético (selector (1) na posição "RA").
Usando uma moeda ou um objecto semelhante, deve rodar o botão de trava (10) na trava (11) a 90° no sentido anti-horário, e premer a trava (11) para trás. Levante o capô e puxe para cima as cassetes de filtro (13) para as remover. Colocar a cassete de filtro retirada imediatamente num saco de plástico a prova de pó, fechar e eliminar conforme determinações. Insira as novas cassetes de filtro, assegurando-se que estão colocadas corretamente e de forma segura.
12.4 Filtro de protecção ao motor
Controlar regularmente o filtro de protecção ao motor. Aquando sujo o filtro de protecção ao motor (12), o mesmo indica a uma cassete de filtro (13) com defeito:
- Substitua as cassetes de filtro (13).
- Substituir o filtro de protecção ao motor (12), resp. lavar sob água corrente, secar e montar.
12.5 Sensor de água
IMPORTANTE - Limpar regularmente o sensor de água, e examinar em relação a sinais de danificações.
13. Correcção de avarias
Se o visor de controlo do fluxo de volume (2) se acender, isto indica que o saco de filtro em não tecido tem de ser esvaziado.
Redução da potência de sucção:
Observe as notas no capítulo Limpeza.
- Cassetes de filtro (13) sujas? - Limpar.
- Saco de filtro em não tecido (4) cheio? - Trocar.
- Reservatório (8) cheio? - Esvaziar.
- Filtro de protecção ao motor (12) obstruído? - Consultar capítulo 12.
- Bocal, tubos ou mangueira entupida? - - Limpar.
O aparelho não arranca:
- Fichanatomada?
- Rede sem tensão?
- Cabo de rede em ordem?
- Capota do aparelho devidamente fechada?
- Sensor de água desligou? - Esvaziar o reservatório; desligar e voltar a ligar.
- Selector (1) na posição"RA" / "A"? - Rodar à posição "I". Consultar capítulo 9.1
- O aspirador não é ligado nem desligado através de uma ferramenta elétrica, mesmo que o interruptor (1) esteja na posição "RA/A". - Conectar a ferramenta eléctrica à tomada (3).
14. Acessórios
Utilize apenas acessórios HiKOKI genuínos. Consulte a página 157.
Deve utilizar exclusivamente acessórios que cumprem as requisições e os dados de identificação, indicados nestas Instruções de Serviço.
15. Reparações
Substituir o cabo de alimentação
Se for necessária a substituição do cabo de alimentação, isto tem de ser efetuado pelo centro de assistência autorizado da HiKOKI para evitar um risco de segurança.
ATENÇÃO! Na operação e na manutenção das ferramentas elétricas, devem-se observar formas de segurança e os padrões prescritos cada país.
16. Protecção Do Meio Ambiente
Apenas para países da UE
Não deixe ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia
2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no final da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.
GARANTIA
Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.
Informação a respeito de ruídos
Os valores medidos foram determinados de acordo com a EN60335-2-69 e declarados em conformidade com a ISO 4871.
Nível de pressão sonora ponderado A medido:
72 dB (A)
Incerteza K: 2 dB (A)
Use proteção auditiva.
Durante a operação, o nível de ruído pode passar de 80 dB(A).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
