Produkttyp	Vatten- och dammsugare
Märke	HiKOKI
Modell	RP250YBL
Spänning	220–240 V
Frekvens	50/60 Hz
Nominell effekt	1400 W
Luftflöde (vid slang)	151 m³/h
Luftflöde (vid fläkt)	263 m³/h
Undertryck (vid slang)	235 hPa
Undertryck (vid fläkt)	270 hPa
Mått (L × B × H)	457 × 400 × 535 mm
Vikt (utan kabel)	12,4 kg
Filteryta	8400 cm²
Filtertyp	Polyesterfilterkassetter klass M + non-woven filtersäck + motorskyddsfilter
Dammklass	L (lätt giftiga)
Ljudnivå	72 dB(A) (osäkerhet K=2 dB(A))
Kabeltyp	H05RR-F 3×1,5 mm²
Funktioner	Start/Stopp/Automatisk/SelfClean (RA)
Uttag för elverktyg	Ja (max 16 A)
Vätskeuppsugningskapacitet	Ja med automatisk avstängning (vattensensor)
Ingående tillbehör	Slang 3,2 m, 2 rör, universalmunstycke, fogmunstycke, adapter, filtersäck
Användning	Icke brännbart torrt damm, icke brännbara vätskor, trädamm, farligt damm >1 mg/m³
Förbud	Dammsug inte asbest, brännbart damm, lösningsmedel, vätskor >60°C

Vanliga frågor - RP250YBL HiKOKI

Hur använder jag automatiskt läge med ett elverktyg?

Anslut verktyget till uttaget (3) och vrid väljaren till läge "A" eller "RA". Dammsugaren startar och stannar automatiskt med verktyget. I läge "RA" aktiveras elektromagnetisk vibrator automatiskt för att rengöra filtret.

Hur dammsuger jag vätskor?

Se till att filterkassetterna (13) är på plats. Ta bort filtersäcken om den finns. Vattensensorn stoppar motorn när behållaren är full. Töm efter användning och torka filtren innan du byter till damm.

Vad gör jag om kontrollampan för luftflöde tänds?

Det indikerar att behållaren är full eller slangen är blockerad. Töm behållaren eller byt filtersäcken. Om problemet kvarstår, rengör filterkassetterna.

Hur byter jag filterkassetter?

Stäng av och dra ur kontakten. Vrid låset (11) med ett mynt, öppna locket, ta bort de använda kassetterna och släng dem i en plastpåse. Sätt i de nya genom att klicka fast dem.

Kan jag dammsuga asbestdamm?

Nej, det är strängt förbjudet att dammsuga damm som innehåller asbest. Apparaten är klassad L, inte lämplig.

Hur rengör jag motorskyddsfiltret?

Öppna locket, ta bort filtret (12). Tvätta det under rinnande vatten, torka väl och sätt tillbaka. Om det är kraftigt smutsigt, byt även filterkassetterna.

Kan dammsugaren användas utomhus?

Nej, den får inte användas eller förvaras utomhus i fuktigt väder eller regn. Användning endast inomhus.

Vad är transportförfarandet?

Låt slangen vara monterad för att undvika dammläckage. Förvara tillbehören i en plastpåse. Fäst den övre delen på behållaren och häng kabeln på kabelhållaren (5).

Hur byter jag non-woven filtersäcken?

Stäng av och dra ur kontakten. Öppna låsen, ta bort ovandelen, dra säcken bakåt för att lossa den, stäng kanten och släng den. Sätt i en ny säck genom att skjuta den över sugöppningen (9).

Vad gör jag vid minskad sugkraft?

Kontrollera om säcken är full, kassetterna smutsiga, behållaren full eller motorfiltret blockerat. Använd vibratorn (läge RA) för att skaka loss damm från filtren. Rengör tillbehören.

BRUKSANVISNING RP250YBL HiKOKI

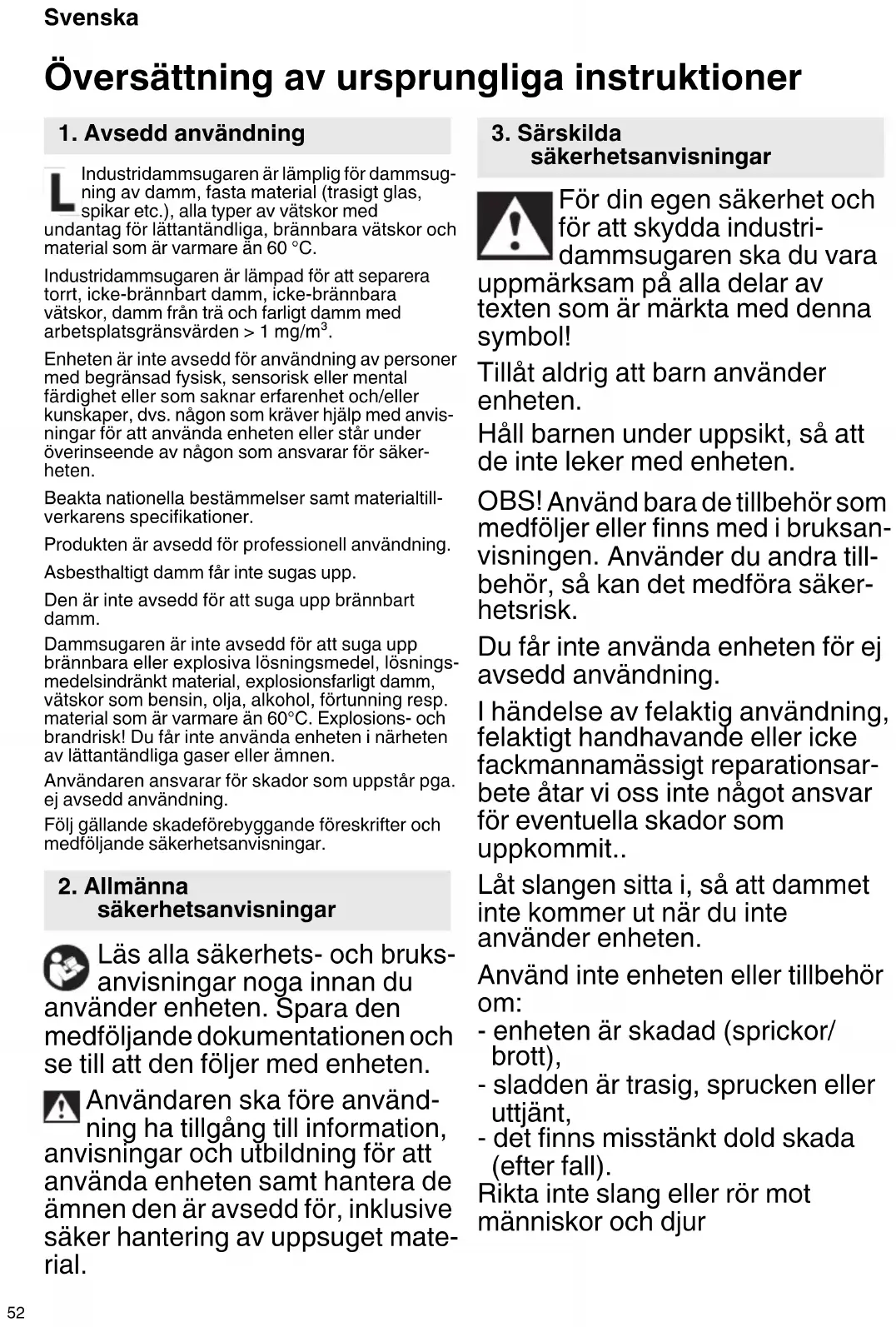

Översättning av ursprungliga instruktioner

1. Avsedd användning

L Industridammsugaren är lämplig för dammsugning av damm, fasta material (trasigt glas, spikar etc.), alla typer av vätskor med undantag för lättantändliga, brännbara vätskor och material som är varmare än 60 °C.

Industridammsugaren är lämpad för att separera torrt, icke-brännbart damm, icke-brännbara vätskor, damm från trä och farligt damm med arbetsplatsgränsvärden > 1 mg/m ^3 .

Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

Beakta nationella bestämmelser samt materialtillverkarens specifikationer.

Produkten är avsedd för professionell användning.

Asbesthaltigt damm får inte sugas upp.

Den är inte avsedd för att suga upp brännbart damm.

Dammsugaren är inte avsedd för att suga upp brännbara eller explosiva lösningsmedel, lösningsmedelsindränkt material, explosionsfarligt damm, vätskor som bensin, olja, alkohol, förtunning resp. material som är varmare än 60°C. Explosions- och brandrisk! Du får inte använda enheten i närheten av lättantändliga gaser eller ämnen.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande skadeförebyggande föreskrifter och medföljande säkerhetsanvisningar.

2. Allmänna säkerhetsanvisningar

Läs alla säkerhets- och bruks- anvisningar noga innan du änder enheten. Spara den lföljande dokumentationen och ll att den följer med enheten.

Användaren ska före användning ha tillgång till information, visningar och utbildning för att vända enheten samt hantera de nen den är avsedd för, inklusive ker hantering av uppsuget mate-

3. Särskilda säkerhetsanvisningar

För din egen säkerhet och för att skydda industri-dammsugaren ska du vara

uppmärksam på alla delar av texten som är märkta med denna symbol!

Tillåt aldrig att barn använder enheten.

Håll barnen under uppsikt, så att de inte leker med enheten.

OBS! Använd bara de tillbehör som medföljer eller finns med i bruksanvisningen. Använder du andra tillbehör, så kan det medföra säkerhetsrisk.

Du får inte använda enheten för ej avsedd användning.

I händelse av felaktig användning, felaktigt handhavande eller icke fackmannamässigt reparationsarbete åtar vi oss inte något ansvar för eventuella skador som uppkommit..

Låt slangen sitta i, så att dammet inte kommer ut när du inte använder enheten.

Använd inte enheten eller tillbehör om:

• enheten är skadad (sprickor/brott),
• sladden är trasig, sprucken eller uttjänt,
• det finns misstänkt dold skada (efter fall).

Rikta inte slang eller rör mot människor och djur

WARNING! Slå av direkt om det tränger ut skum eller vatten.

Töm behållaren och ev. veckfiltret.

Stå eller sitt aldrig på enheten.

Dra alltid sladd och slang, så att det inte finns någon snubbelrisk.

Dra inte sladden över vassa kanter, vecka eller kläm den inte.

Är sladden till enheten skadad, så måste den bli bytt mot en specialsladd. Se kapitlet Reparationer.

Anslut endast till jordat uttag.

Använd aldrig trasiga förlängningssladdar.

Dra aldrig ur eller sätt i kontakten med våta händer.

Dra alltid i kontakten, inte i sladden.

WARNING! Uttagen på enheten är bara avsedda för det som bruksanvisningen anger.

Lämna inte enheten utan uppsikt. Dra ur kontakten vid längre avbrott i arbetet.

Industridammsugaren får inte användas eller förvaras utomhus under våta förhållanden.

VIKTIGT - Denna enhet får endast förvaras inomhus.

Syror, aceton och lösningsmedel kan angripa enheten delar.

! Slå av enheten och dra ur kontakten före underhåll, rengöring och när du använt den.

Ångrengöring och högtryckstvätt får inte användas för att rengöra industridammsugaren.

Håll alltid lockets insida torr.

Risk för bakterietillväxt om enheten inte blivit ordentligt rengjord på länge, särskilt vid användning inom livsmedelsindustrin: Rengör och desinficera alltid industridammsugaren omedelbart efter användning.

Använd aldrig enheten utomhus när det regnar och åskar.

Använd aldrig enheten utomhus vid låg temperatur.

Du får inte använda enheten i utrymmen med explosionsrisk.

Se till att industridammsugaren står stadigt.

Utrymmet ska tillräcklig luftväxling L om evakueringen ska gå i retur in i rummet. Följ de nationella föreskrifterna.

Håll apparatuttaget rent och utsätt det inte för fukt.

Koppla inte in förlängningssladdar mellan industridammsugaren och elverktyget.

När du använder verktygets uttag ska industridammsugaren användas i en torr miljö.

WARNING! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren.

WARNING för allmänna risker! OBS! Använd inte enheten förrän du läst bruksanvisningen!

Svenska

WARNING! Driftspersonalen måste få tillräckliga instruktioner angående användningen av industri-dammsugaren och angående det material som den används för.

Särskilda säkerhetsanvisningar

Varningsskylt för enheter med dammklass L:

Enheten är avsedd för uppsugning av lätt hälsovådliga ämnen. Enheten är inte avsedd för att minska mängden trädamm i inandningsluften.

Damm från material som t.ex. blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt med eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem.

En del damm, som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel).

1. Delarnas Namn (sida 2)

1 Vred PÅ/AV/auto/SelfClean (SC)

2 Kontrollindikering för volymflöde

3 Uttag för elverktyg

4 Tygfilterpåse

5 Kabelhalter

6 Överdel

7 S n ä p p l å s

8 Behållare

9 Sugöppning

10 Låsknapp

11 Regel (öppnar huven vid filterkassettbyte)

12 Motorskyddsfilter

13 Filterkassett (enl. IFA C)

5. Symboler

WARNING

Följande visar de symboler som används för enheten. Se till att du förstår vad de betyder innan verktyget används.

	RP250YBL: Industridammsugare
	Användaren måste läsa bruksanvisningen för att minska risken för person-skador.
	WARNING
	WARNING! Industridammsugaren kan innehålla farligt damm.
	Dammklass L (lätt). Industridammsugaren klarar att suga upp dammklass L. Följ ditt lands bestämmelser angående damm, arbetshälsa och säkerhet.

Sugslang (φ35 mm/3,2 m) 1
Polyesterfilterkassetter (M-klass):Monterade på enheten	2
Tygfilterpåse 1
Fogmunstycke 1
Universalmunstycke 1
Handtagsadapter 1
Sugrör av plast	2
Rörstöd	1

7. Tekniska Data

		RP250YBL
Spänning	V ~	220–240
Frekvens	Hz	50/60
Motorstyrka	W	1400
Luftström*1	m3/h	151
Luftström*2	m3/h	263
Undertryck*1	hPa	235
Undertryck*2	hPa	270
B × D × H	mm	45 × 400 × 535
Vikt utan nätkabel*3	kg	12,4
Filteryta	cm2	8400

*1 vid slangen, *2 vid fläkten
*3 Vikt: Enligt EPTA-Procedure 01/2014

Anslutningsledning på industridammsugare med eluttag: H05RR-F 3X 1,5

ANMÄRKNING: Med hänsyn av HiKOKI:s kontinuerliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.

8. Före första användning

Kontrollera först att spänningen och frekvensen som märkskylten anger överensnmer med den nätström du ska använda.

8.1 Sätt på hjul (om det behövs)

Skjut in rullaxlarna i hålen i behållarbotten tills de tar i.

Sätt på de stora hjulen som bilden visar:

8.2 Sätt i pappers- eller tygfilterpåse

Vi rekommenderar användning av pappers- och tygfilterpåsar:

• Tillämpning, när det uppstår små mängder fint damm (t.ex. polering eller bortslipning av färg- och lackbeläggningar, uppsugning från korta borringsarbeten med liten diameter < 10 mm osv.).
• Användning av enheter som: fräsar, hyvlar, små slipmaskiner etc.

Slå av enheten, dra ur kontakten, öppna snäppläsen (7). Ta av överdelen (6) från behållaren (8).

Ta tag i flänsen på tygfilterpåsen och trä på öppningen över spärrklacken på sugöppningens underdel och sedan ända till anslaget på sugöppningen. Sätt på överdelen på behållaren, stäng snäpplåsen.

9. Enheten

9.1 PÅ/AV, auto, skak

Välj driftläge med brytaren (1):

A=Automatisk på/av-brytare: Industridammsugaren slås på eller av med ett elverktyg anslutet till eluttaget (3).

R A= Fjärrautomatik och skakautomatik

• Vrid vredet (1) till läge R A, så slår den elektromagnetiska filterskaken på. Den skakar dammet ur filtret. Skaken slår av automatiskt efter ca 10 s.
• I brytarläge RA slås industridammsugaren på eller av med ett elverktyg anslutet till eluttaget (3).
• I vredlåge R A kontrollerar elektroniken luftflödet när du jobbar. Sugindikeringen (2) tänds om luftflödet blir för lågt på grund av ett nedsmutsat filter. När du avbryter arbetet med anslutet elverktyg, så slår elektroniken automatiskt på skaken i ca 10 s.

9.2 Eluttag (3)

Eluttaget (3) är endast avsett för anslutning till ett elverktyg.

Den totala maximalt tillåtna strömförbrukningen (för industridammsugare och ansluten t) får inte överstiga 16 A.

OBS! Elverktyget ska vara av när du sätter i det. Uttaget är spänningssatt när kontakten i, oavsett brytarläge.

Står brytaren (1) i läge „0“ kan du använda uttaget som förlängningssladd (t.ex. för belysning).

Om brytaren (1) står i läge "RA", slås industridammsugaren på eller av med ett elverktyg anslutet till eluttaget (3).

9.3 Sugindikering

Sugindikeringen (2) tänds när behållaren är full och/eller om sugslangen är blockerad.

10. Användning

10.1 Torrdammsugning

Filter, enheten och tillbehör ska vara torra vid dammsugning. År de fuktiga kan dammet fastna och sätta igen filtret.

Använd alltid filterkassetter (13) vid användning av tygfilterpåsar (4).

10.2 Våtdammsugning

Använd aldrig enheten utan att först sätta i filterkassetterna (13). Enheten kan förstöras och vatten kan också läcka ut.

Du kan använda tygfilterpåsar (4). Filterkassetterna (13) kan användas för våtdammsugning.

Ta bort det du torrdammsugit innan du våtdammsuger. Då slipper du smuts och avlagringar.

Den inbyggda vattengivaren slår av motorn när behållaren är full. Töm enheten. Slår du inte av enheten, så ligger återstartspärren fortfarande på. Du måste slå av och slå på enheten för att den ska vara redo att använda igen.

Det kan rinna ut lite vatten ur slangen när du slår av.

Ta upp slangen ur vätskan innan du tömmer.

Sätt i torrt filter om du ska torrdammsuga efteråt. Skiftar du ofta mellan torr- och våtdammsugning, så rekommenderar vi att du använder ett andra utbytesfilter. Låt filter, behållare och tillbehör torka, så att dammet inte fastnar på de fuktiga delarna.

10.3 Transport

Låt slangen sitta, så att dammet inte kommer ut.

Lägg tillbehören i lämpliga plastpåsar och förslut.

Häng upp sladden på sladdhållaren (5).

Överdelen (6) måste sitta ordentligt på behållaren (8) - kontrollera så att snäpplåsen (7) är stängda.

11. Rengöring

11.1 Allmänna rengöringsanvisningar

Rengör behållare och tillbehör med vatten. Torka av överdelen (6) med fuktig trasa.

OBS! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren.

Behållartömning

Gäller bara damm med arbetsplatsgränsvärde > 1 mg/m ^3 .

• Draur kontakten.
• Öppna snäpplåsen (7). Ta av överdelen (6) från behållaren (8).

Avfallshantera tygdammsugarpåse

• Draur kontakten.
• Ta på dig andningsskydd.

• Oppna snäpplåsen (7). Ta av överdelen (6) från behållaren (8).

• Dra av tygdammsugarpåsen (4) försiktigt bakåt från sugöppningen (9). Stäng flänsen till tygdammsugarpåsen genom att fälla ned locket

• Avfallshantera uppsuget material som lagen föreskriver.

12. Underhåll

12.1 Allmänna anvisningar

Slå av enheten och dra ur kontakten före underhåll.

Rengöra enheten (se kapitlet 11.).

För underhåll som utförs av användaren måste industridammsugaren tas isär, rengöras och under- hållas, i den utsträckning som är möjlig, utan att underhållspersonal eller andra personer utsätts för fara.

Lämpliga förebyggande åtgärder inkluderar: rengöra enheten före demontering, tillhandahålla lokal filtrerad forcerad ventilation där industridammsugaren demonteras, rengöra underhållsområdet samt tillhandahålla lämpliga personliga skyddskläder och utrustning.

12.2 Avtagande sugeffekt

Gör följande om sugeffekten avtar:

1. Rengör filterkassetten genom att slå på den elektromagnetiska skakfunktionen (ställ brytaren (1) i läge "RA").
2. Töm behållaren eller byt ut tygfilterpåsen (4).
3. Byt filterkassett (13) resp. tvätta ur under rinnande vatten, torka och sätt i igen.

12.3 Byt filterkassetterna (13)

Rengör filterkassetten (13) före filterbytet genom att slå på den elektromagnetiska skakfunktionen (ställ brytaren (1) i läge "RA").

Vrid låsknappen (10) på regeln (11) 90° moturs med ett mynt eller liknande och tryck regelnl (11) bakåt. Sväng upp huven och dra upp filterkassetterna (13) för att ta bort dem. Lägg de urtagna filterkassetterna direkt i dammtät plastpåse och stäng, lämna för föreskriven avfallshantering. Sätt i nya filterkassetter, och se till att de sitter korrekt och säkert på plats.

12.4 Motorskyddsfilter

Kontrollera motorskyddsfiltret med jämna mellanrum. År motorskyddsfiltret (12) smutsigt, så beror det på trasiga filterkassetter (13):

• Byt filterkassetterna (13).
• Byt motorskyddsfilter (12) resp. tvätta ur under rinnande vatten, torka och sätt i igen.

12.5 Vattengivare

VIKTIGT - Rengör vattengivaren med jämna mellanrum, kontrollera om det finns tecken på skador.

13. Åtgärda fel

Om sugindikeringen (2) tänds betyder det att tygfilterpåsen måste tömmas.

Avtagande sugeffekt:

Följ anvisningarna i kapitlet Rengöring.

• Smutsig filterkassett (13)? - rengör.
  • Full tygfilterpåse (4)? - byt.
  • Full behållare (8)? - töm.
• Igensatt motorskyddsfilter (12)? - Se kapitlet 12.
• Igensatt munstycket, rör eller slang? - rengör.

Enheten går inte igång:

• Kontakt i uttaget?
  • Strömlöst?
• Sladden OK?
• Kåpan inte riktigt stängd?
• Vattengivaren har slagit av? - Töm behållaren; slå av och på igen.
• Står brytaren (1) i läge „RA“/“A“? - Ställ den i läge „I“. Se kapitel 9.1.
• Industridammsugaren slås inte på eller av med ett elverktyg, även om brytaren (1) är i läge "RA / A". - Elanslut elverktyget i uttaget (3).

14. Tillbehör

Använd bara HiKOKI originaltillbehör. Se sida 157.

Använd bara tillbehör som uppfyller kraven och specifikationerna i bruksanvisningen.

15. Reparationer

Byte av nätsladd

Om nätsladden måste bytas ut, skall det göras av en auktoriserad HiKOKI serviceverkstad för att undvika fara.

OBS! Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser

och standarder som gäller i respektive land iakttas.

16. Miljöskydd

Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller

Uppmätta värden har bestämts enligt EN60335-2-69 och fastställts i enlighet med ISO 4871.

A-vägd ljudtrycksnivå: 72 dB (A) Osäkerhet K: 2 dB (A).

Använd hörselskydd.

Vid arbete kan ljudnivån överskrida 80 dB(A).

ANMÄRKNING

Med hänsyn av HiKOKI:s kontinuerliga program med forskning och utveckling kan tekniska data komma att ändras utan förvarning.

Aldri trä eller sitt på apparatet.

13. Utbedring av feil

Redusert sugeeffekt:
