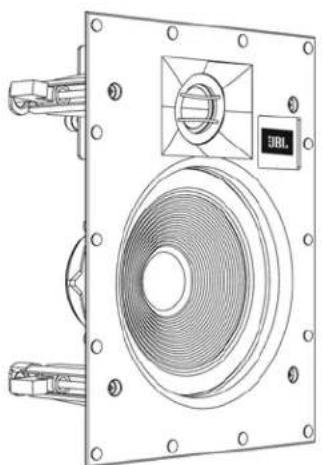

MANUAL DE UTILIZADOR Arena 8IW JBL

Há mais de 68 anos, os engenheiros da JBL

participam de todos os aspectos da gravação e reprodução de música e cinema, desde apresentações ao vivo a gravações para ouvir em casa, no carro ou no escritório. Temos certeza de que o sistema JBL que você escolheu proporcionará toda a sonoridade você deseja e que, quando comprar mais equipamentos de som, você tornará a escolher produtos JBL.

DESTAQUES DAS CAIXAS DE EMBUTIR

• Woofers com excursão longa e contornos emborrachados, que produzem volume elevado com distorção baixa.

• Tweeters de domo de seda de 1 polegada (25 mm) com guia de onda integrado, que produzem a melhor resposta axial e extra-axial.

• Rede de crossover de alta qualidade, que reproduz os timbres com precisão.

Recomendamos que você registre seu produto no site www.jbl.com. Assim, poderemos mantê-lo informado sobre nossos últimos avanços e saber mais sobre nossos clientes para criar produtos que atendam melhor a suas necessidades e expectativas.

As caixas de embutir JBL são fornecidas com as seguintes peças: 1 x caixa de embutir JBL 1 x grade 1 x pano protetor adicional para a grade 1 x gabarito de montagem 1 x manual de instruções

RETIRANDO A CAIXA DE EMBUTIR DA

EMBALAGEM Desembale a caixa de embutir cuidadosamente. Se achar que ela foi danificado durante o transporte, procure imediatamente seu revendedor e/ou a transportadora. Guarde a caixa usada para transporte e os materiais de embalagem.

OBSERVAÇÕES SOBRE A INSTALAÇÃO

Seus alto-falantes JBL foram projetados para proporcionar um desempenho de alta precisão, mas todo alto-falante tem seu desempenho afetado pelo posicionamento no ambiente e pelas características acústicas do local. Nem todos os espaços são ideais em relação a esses dois fatores. Portanto, as caixas de embutir JBL devem ser posicionadas com especial cuidado para obter o melhor desempenho.

CONVENÇÕES DA DOCUMENTAÇÃO

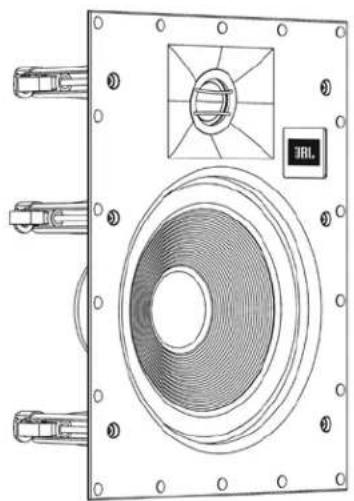

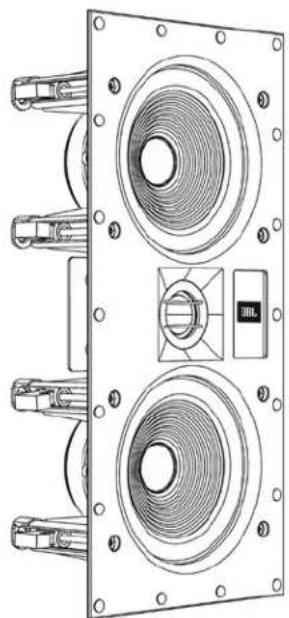

Este documento contém instruções gerais sobre segurança, instalação e operação das caixas de embutir JBL Arena 6IW, 8IW e 55IW. Antes de tentar usar o produto, leia cuidadosamente estas instruções, com especial atenção para os seguintes dísticos: ATENÇÃO: Indica um procedimento, conduta, condição ou assemelhados que, se não forem corretamente seguidos ou realizados, podem causar lesões corporais ou morte. AVISO IMPORTANTE: Indica um procedimento, conduta, condição ou assemelhados que, se não forem corretamente seguidos ou realizados, podem danificar ou destruir total ou parcialmente o produto. Obs: Indica informações complementares, que ajudam a instalar ou usar o produto.21 Linha JBL Arena de caixas de embutir Manual de instruções English Français Español Português do Brasil Deutsch Italiano Nederlands Norsk Suomi

POSICIONAMENTO DOS ALTO-FALANTES PARA

DISTRIBUIR MELHOR O SOM

• Como o som distribuído se difunde por uma área extensa, instale os alto-falantes com a distribuição mais uniforme possível para garantir uma cobertura uniforme em todo o espaço.

• Coloque os alto-falantes direito e esquerdo aproximadamente à mesma distância dos principais locais de ouvintes.

• Para evitar pontos de volume sonoro excessivo, procure usar mais alto-falantes e reduzir o volume de som por falante.

POSICIONAMENTO DE ALTO-FALANTES PARA

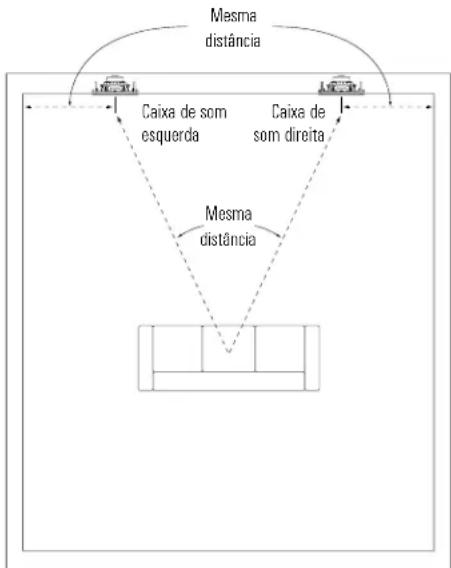

CONFIGURAÇÃO ESTÉREO COM DOIS CANAIS Instale os alto-falantes direito e esquerdo à mesma distância do principal local do ouvinte, reduzindo ao máximo a diferença entre as distâncias. As distâncias entre os alto-falantes e as paredes laterais mais próximas também devem ser tão uniformes quanto possível. Mesma distância Caixa de som esquerda Caixa de som direita Mesma distância A distância ideal entre os alto-falantes esquerdo e direito deve ser um pouco menor que a distância do principal local do ouvinte.

POSICIONAMENTO DE ALTO-FALANTES PARA

HOME-THEATER Os alto-falantes frontais esquerdo e direito devem ser posicionados dos dois lados da tela com os tweeters o mais próximo possível do nível dos ouvidos.

• Os alto-falantes frontais esquerdo e frontal direito devem ficar relativamente próximos dos lados da tela. Por exemplo, se os alto- falantes frontal esquerdo e frontal direito forem usados com uma tela de 50 polegadas (1,3 m), eles geralmente não devem ficar a mais de 2 m (80 polegadas) um do outro.

• O alto-falante central deve ser alinhado com o centro da tela e o tweeter não deve ficar mais de 60 cm (2 pés) acima ou abaixo dos tweeters dos alto-falantes frontais direito e esquerdo.

• O guia de onda HDI da JBL HDI dispersa o som uniformemente, produzindo uma sonoridade de alto padrão mesmo quando as caixas de embutir frontais são instaladas acima do nível dos ouvidos. Isso cria mais flexibilidade de opções de instalação dos alto-falantes. Posicionamento de caixas de som para 5.1 canais

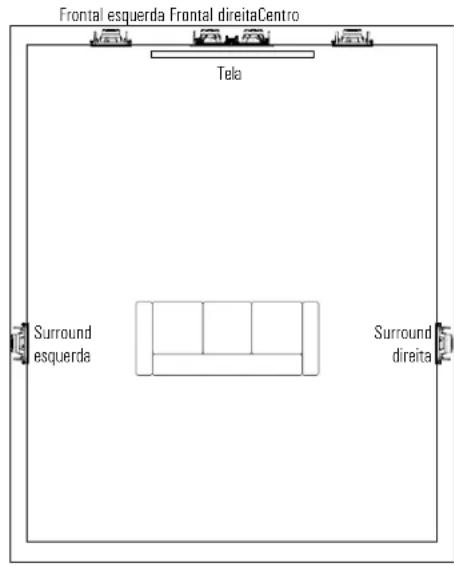

• Em um sistema de 5.1 canais, as caixas de som surround esquerda e direita devem ser localizadas dos lados da área principal do ouvinte, de 1,5 a 2,1 m (5 a 7 pés) do piso. Frontal esquerda Frontal direitaCentro Tela Surround esquerda Surround direita Posicionamento de caixas de som para 7.1 canais

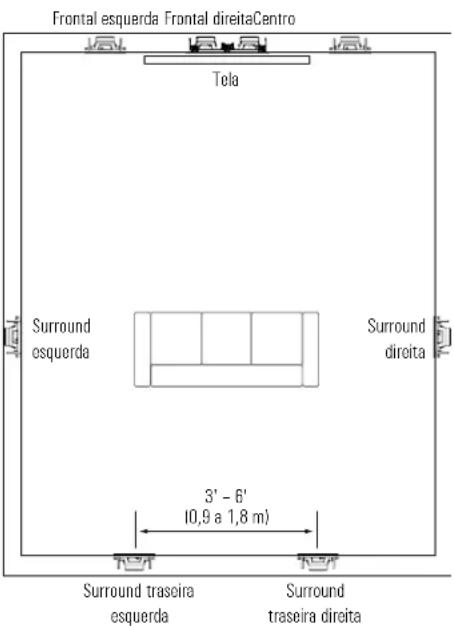

• Em um sistema de 7.1 canais, as caixas de som surround esquerda e direita devem ser localizadas dos lados da área principal do ouvinte, de 1,5 a 2,1 m (5 a 7 pés) do piso.

• Em um sistema de 7.1 canais, as caixas de som traseiras surround esquerda e direita devem ser localizadas na parede traseira a 0,9 a 1,8 m (3 a 6 pés) uma da outra e a de 1,5 a 2,1 m (5 a 7 pés) do piso. Tela Frontal esquerda Frontal direitaCentro 3' – 6' (0,9 a 1,8 m) Surround esquerda Surround direita Surround traseira direita Surround traseira esquerda22 Linha JBL Arena de caixas de embutir Manual de instruções English Français Español Português do Brasil Deutsch Italiano Nederlands Norsk Suomi

INSTRUÇÕES DE INSTALAÇÃO

As caixas de embutir JBL são facílimas de instalar. Entretanto, se você não entender claramente as instruções neste manual, não conseguir segui-las de modo apropriado ou achar que não conseguirá instalar os alto-falantes corretamente, procure seu revendedor ou um instalador qualificado. ATENÇÃO: A HARMAN International não assumirá nenhuma responsabilidade por instalação incorreta do equipamento nem por lesões corporais ou danos a produtos decorrentes de instalação inapropriada ou quedas de alto- falantes.

A fiação das caixas precisa ser conectada antes do final da instalação. Curto-circuitos e picos de voltagem durante a instalação podem danificar o equipamento ou causar lesões corporais. Para evitá-los, desligue todos os equipamentos de som antes de começar a instalar os alto-falantes. Fiação dos alto-falantes Para obter o melhor desempenho de suas caixas de embutir JBL, use apenas fio de som de alta qualidade.

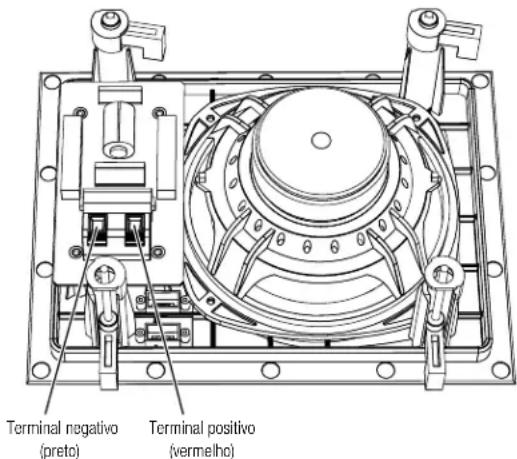

• Se o fio tiver mais de 30 m (100 pés) de comprimento, use fio de som com bitola igual ou maior que 10. Obs: Todos os fios de som precisam atender a todas as normas de construção civil e códigos de segurança pertinentes a instalações em paredes. Conexões Conecte o terminal positivo (+) de cada canal na parte traseira do amplificador ou receiver ao terminal positivo (vermelho) da caixa de som correspondente e o terminal negativo (–) de cada canal na parte traseira do amplificador ao terminal negativo (preto) da caixa de som correspondente. Nunca inverta as polaridades (“+” com “–” ou “–” com “+”) ao fazer as conexões, pois isso pode prejudicar a imagem estéreo e a resposta de graves. Terminal negativo (preto) Terminal positivo (vermelho) Pressione o pino para abrir o orifício, introduza a ponta desencapada do fio e solte o pino para fixar o fio. AVISO IMPORTANTE: Os curto-circuitos podem danificar seu equipamento. Para evitá-los, nunca deixe que fiapos dos fios positivo e negativo toquem uns nos outros ou em outras peças metálicas como o gabinete da caixa de som.23 Linha JBL Arena de caixas de embutir Manual de instruções English Français Español Português do Brasil Deutsch Italiano Nederlands Norsk Suomi

Construções novas Se quiser pré-instalar um gabarito para os alto-falantes antes de colocar forros de gesso em construções novas, adquira o kit de gabarito apropriado para o alto-falante de um revendedor JBL autorizado. Os kits dos gabaritos vêm com instruções de montagem detalhadas. Depois de colocar o gesso, siga as instruções de instalação abaixo na seção Construções prontas. Construções prontas Obs: O procedimento de instalação é o mesmo para todos os modelos mencionados neste manual.

1. Verifique se o gesso, compensado ou outro material da parede possui

pelo menos 1/2" a 2" (13 a 51 mm) de espessura e consegue suportar o peso da caixa de som a ser instalada. Mantenha as bordas do gabarito de montagem a pelo menos 1" (25,4 mm) de quaisquer ripas ou outros obstáculos localizados atrás da parede para que haja espaço suficiente para o funcionamento do mecanismo de travamento da caixa de embutir. Observe o local para verificar se o espaço atrás da parede contém tocos, pedaços de conduite, tubos, dutos de aquecimento ou ventilação que possam interferir na instalação ou funcionamento da caixa de som.

2. Selecione o local de instalação e use o gabarito fornecido com a caixa

de embutir para marcar a parede.

3. Corte o gesso ao longo da marca feita na etapa 2 para criar uma

abertura de montagem.

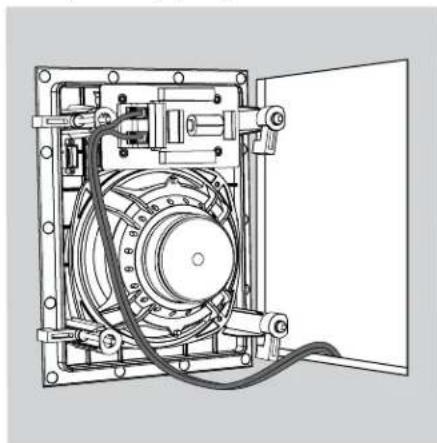

4. Conecte a caixa de som ao amplificador conforme explicado na seção

Conexão ao amplificador (página 4).

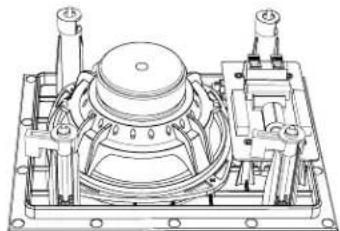

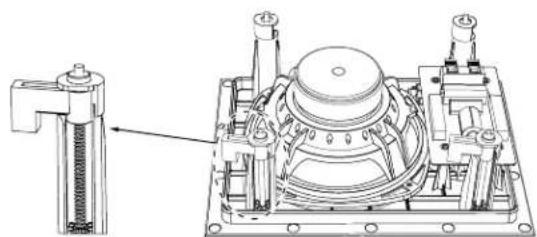

Clampes do alto-falante na posição, prontos para montagem

5. Verifique se os quatro clampes da caixa de som estão em posição para

montagem. Clampes do alto-falante em posição, prontos para montagem24 Linha JBL Arena de caixas de embutir Manual de instruções English Français Español Português do Brasil Deutsch Italiano Nederlands Norsk Suomi

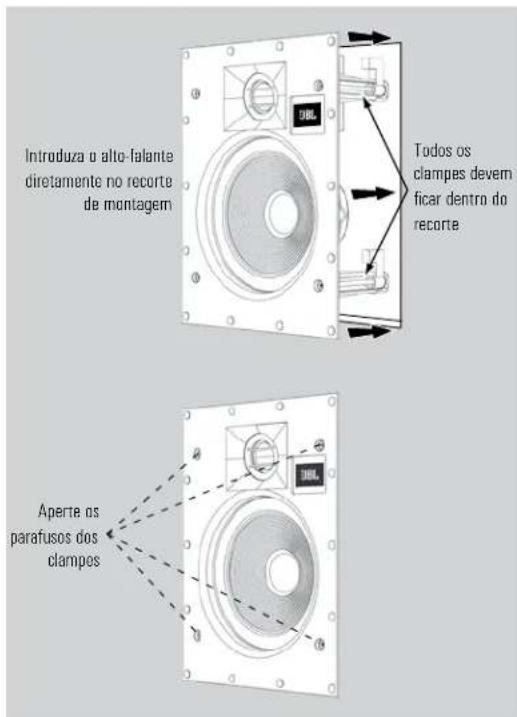

6. Introduza o alto-falante diretamente na abertura de montagem.

Aperte os parafusos dos clampes na parte frontal do baffle da caixa. Os clampes girarão automaticamente e entrarão em posição de modo a começar a fixar o alto-falante.

• Quando o alto-falante estiver fixado, você começará a encontrar resistência ao apertar o parafuso. IMPORTANTE: Aplique sempre torque baixo e NUNCA APERTE DEMAIS os parafusos dos clampes Introduza o alto-falante diretamente no recorte de montagem Todos os clampes devem ficar dentro do recorte Aperte os parafusos dos clampes

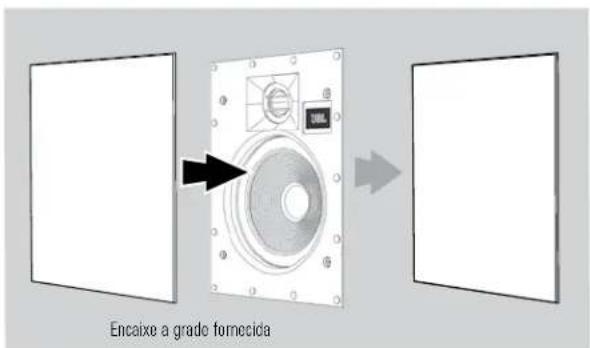

7. Encaixe a grade do alto-falante. Ela é suportada por imãs potentes na

base do alto-falante. Encaixe a grade fornecida Pintura da grade As grades da caixas de embutir JBL podem ser pintadas para combinar com qualquer decoração. Se quiser pintar a grade de outra cor, o acabamento acetinado serve como base. Para obter os melhores resultados, o procedimento é o seguinte:

1. Antes de pintar, remova cuidadosamente o pano protetor da parte

2. Usando tinta spray de alta qualidade, aplique uma fina camada

colorida. Não deixe a tinta penetrar pelas perfurações da grade. Se a tinta obstruir as perfurações, a qualidade do som será afetada. Se encontrar alguma perfuração obstruída, retire o excesso de tinta com um jato de ar comprimido. Obs: Se encontrar alguma perfuração obstruída com tinta depois da secagem, use uma agulha ou alfinete para remover cuidadosamente a tinta.

3. O alto-falante vem com alguns panos protetores sobressalentes.

Depois que a tinta secar, aplique uma leve camada de spray adesivo na face interna da grade perfurada e coloque um novo pano protetor. IMPORTANTE: Nunca borrife adesivo no pano. VOLUME EXCESSIVO Seus alto-falantes JBL possuem transdutores especialmente projetados, componentes de rede de alta qualidade e filtros passa-alta com delimitações de frequência precisas, que reduzem os riscos de danos aos drivers das caixas de som e ajudam a preservar o desempenho dos alto-falantes mesmo sob condições extremas de operação. Entretanto, qualquer alto-falante encontra limites quando é usado continuamente. Para aumentar esses limites, evite o uso de volumes que causam som distorcido ou tenso.

Para obter assistência técnica, procure um revendedor autorizado JBL. Para mais informações, consulte a seção Garantia limitada. DIMENSÕES Abertura de montagem Profundidade de montagemDimensões gerais (c/grade)Arena 6IW(A x L): 9 13/16" x 7 9/32" (249 mm x 185 mm)3 19/32" (91 mm)(A x L): 10 7/8" x 8 11/32" (276 mm x 212 mm)Arena 8IW(A x L): 11 15/16" x 8 15/16" (303 mm x 227 mm)3 13/16" (97 mm) (A x L): 13" x 10" (330 mm x 254 mm)Arena 55IW(A x L): 14 1/8" x 6 13/32" 359 mm x 163 mm)3,0" (76 mm) (A x L): 15 1/8" x 7 13/32" (384 mm x 188 mm) As dimensões podem ser modificadas sem aviso prévio. Para obter informações completas sobre o desempenho, acesse o site da JBL em www.jbl.com. GARANTIA LIMITADA Os alto-falantes JBL são garantidos contra defeitos. A vigência da garantia da caixa de som depende da legislação em vigor no país na qual ela foi adquirida. Seu revendedor JBL local poderá informar a duração de sua garantia.ARENA 6IW, ARENA 8IW, ARENA 55IW Wand-Einbaulautsprecher Bedienungsanleitung26 JBL Arena Wand-Einbaulautsprecher Bedienungsanleitung Deutsch
