사용 설명서 Arena 8IW JBL

벽 설치 스피커 정보 68년의 역사 동안 JBL

엔지니어는 실황 공연부터 가정, 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다. 선택하신 JBL 시스템은 여러분이 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 오디오 장비를 추가로 구입하실 경우 다시 한 번 JBL 제품을 선택하게 될 것입니다. 벽 설치 라우드스피커 장점

• 가장자리가 고무인 장축 우퍼가 왜곡이 적은 고출력 음향을

• 통합형 도파관이 장착된 1인치(25mm) 실크-돔 트위터가 불규칙한 음향에 대해 최적화된 응답을 제공합니다.

• 고차 크로스오버 네트워크가 정확한 음색을 재생합니다.

잠시 시간을 내어 웹 사이트(www.jbl.com)에서 제품을 등록해주십시오. 당사의 최신 기술을 알려드리고, 저희 고객을 더욱 잘 이해할 수 있어 고객의 요구와 기대에 부응하는 제품을 만드는 데 도움이 됩니다.

JBL 벽 설치 라우드스피커 박스에 포함되는 품목은 다음과 같습니다. JBL 벽 설치 라우드스피커 1개 그릴 1개 그릴용 예비 스크림 천 1개 벽걸이용 판 1개 사용 설명서 1부

주의를 기울여 스피커 포장을 풉니다. 배송 중 손상이 의심되는 경우 대리점 및/또는 배송업체에 즉시 보고합니다. 향후 사용을 위해 배송용 카톤 포장과 포장재를 보관합니다.

새로운 JBL 라우드스피커는 매우 정확한 성능을 제공하도록 설계되었습니다. 그러나 청취 공간의 스피커 배치 및 실내 음향에 의해 최상의 스피커 성능에 영향을 미칠 수 있습니다. 청취 공간에 따라 이러한 두 가지 요인에 이상적인 조건을 맞추지 못할 수도 있습니다. 따라서 라우드스피커의 일반적인 성능에 상당한 영향 미칠 수 있으므로 JBL 벽 설치 라우드스피커를 배치할 때 세심한 주의를 기울여야 합니다.

본 문서에는 JBL Arena 6IW, 8IW 및 55IW 벽 설치 라우드스피커에 대한 일반 안전, 설치 및 작동 지침이 포함되어 있습니다. 제품을 사용하기 전에 이 문서를 반드시 읽으시기 바랍니다. 다음 사항에 특히 유의하여 주십시오. 경고: 본 장비의 설치 절차, 방법, 조건 등에 주의를 기울이십시오. 이를 올바로 수행하지 않거나 준수하지 않으면 상해나 사망을 초래할 수 있습니다. 주의: 본 장비의 절차, 방법, 조건 등에 주의하십시오. 이를 올바로 수행 및 준수하지 않으면 제품의 일부 또는 전체가 손상되거나 부식될 수 있습니다. 참조: 제품의 설치 또는 작동에 관한 정보에 주의하십시오.87 JBL Arena 벽 설치 아키텍처 라우드스피커

• 분산형 사운드는 영역 전체의 일반적인 사운드이므로 영역 전체에서 균등한 사운드를 보장하기 위해 가능한 일정하게 라우드스피커를 배치합니다.

• 주 청취 위치에서 거의 동일한 거리에 좌측과 우측 라우드스피커를 배치합니다.

• 소리가 너무 큰 "핫스팟"이 발생하지 않도록 하려면 추가 라우드스피커를 사용하고 각각 더 낮은 볼륨에서 재생하도록

2채널 스테레오의 라우드스피커 배치 주 청취 위치에서 동일한 거리나 최대한 동일한 거리에 좌측과 우측 라우드스피커를 배치합니다. 각각의 스피커에서 가장 가까운 측면 벽까지의 거리도 최대한 동일해야 합니다.

왼쪽과 오른쪽 라우드스피커 사이의 거리가 주 청취 위치와의 거리보다 약간 짧은 것이 이상적입니다. 홈 시어터의 라우드스피커 배치 전면 좌측 및 전면 우측 라우드스피커는 비디오 디스플레이의 각 측면에, 트위터는 가능한 한 귀 높이에 있어야 합니다.

• 전면 좌측 및 전면 우측 라우드스피커는 비디오 디스플레이의 양 측면에 비교적 가까워야 합니다. 예를 들어, 50인치(1.3m) 비디오 디스플레이에 사용되는 전면 좌측 및 전면 우측 라우드스피커의 거리는 일반적으로 80인치(2m) 미만이어야 합니다.

• 중앙 라우드스피커는 비디오 디스플레이의 중심에 맞춰 배치해야 합니다. 중앙 스피커의 트위터는 전면 좌측 및 전면 우측 스피커의 트위터 위 또는 아래에서 0.6m(2ft) 이하여야

• JBL HDI 도파관은 전면 벽 설치 라우드스피커가 귀 높이에 설치된 경우에도 풍부한 사운드와 고성능 청취 환경을 유지합니다. 따라서 설치 시 더 유연하게 스피커의 위치를 조정할 수 있습니다.

• 5.1 채널 시스템에서는 서라운드 좌측과 서라운드 우측 라우드스피커를 주 청취 위치 양옆에, 바닥에서 1.5m~2.1m(5ft~7ft) 위치에 설치해야 합니다. 전면 좌측 전면 우측중앙

• 7.1 채널 시스템에서는 서라운드 좌측과 서라운드 우측 라우드스피커를 주 청취 위치 양옆에, 바닥에서 1.5m~2.1m(5ft~7ft) 위치에 직접 설치해야 합니다.

• 7.1 채널 시스템에서는 서라운드 후면 좌측과 서라운드 후면 우측 라우드스피커를 뒤쪽 벽에서 0.9m~1.8m(3ft~6ft) 거리, 바닥에서 1.5m~2.1m(5ft~7ft) 위치에 설치해야 합니다.

전면 좌측 전면 우측중앙 3' – 6' (0.9 ~ 1.8m)

후면 좌측88 JBL Arena 벽 설치 아키텍처 라우드스피커

JBL 아키텍처 스피커는 설치가 매우 용이합니다. 그러나 본 설명서의 지침을 명확하게 완전히 이해하지 못하고 준수할 수 없는 경우 또는 라우드스피커를 제대로 설치할 수 있을지 확실하지 않을 경우에는 대리점 또는 자격을 갖춘 설치업체에 문의하십시오. 경고: HARMAN International은 라우드스피커를 잘못 설치하거나 떨어뜨려 발생하는 개인 상해나 제품 손상 또는 부적절한 하드웨어 설치에 대해서 어떠한 책임도 지지 않습니다.

스피커를 완전히 설치하려면 먼저 스피커 전선을 연결해야 합니다. 설치 중에 오디오 시스템과 사용자가 돌발적인 누전 및 서지로 인해 손상되거나 상해를 입지 않도록 보호하기 위해 스피커 설치를 시작하기 전에 모든 오디오 시스템 전원을 끄십시오.

고품질 스피커 전선을 사용하여 JBL 벽 설치 스피커의 성능을 최대한 이용할 수 있습니다.

• 전선의 길이가 15m(50ft)보다 짧은 경우 최소한 16 게이지 스피커 전선을 사용하십시오.

• 전선의 길이가 15m~30m(50ft~100ft)인 경우 최소한 12 게이지 스피커 전선을 사용하십시오.

• 전선의 길이가 30m(100ft)보다 긴 경우 최소한 10 게이지 스피커 전선을 사용하십시오. 참조: 모든 스피커 전선은 벽 설치에 사용할 수 있도록 현지 건축 및 안전 규제를 모두 준수해야 합니다.

앰프 또는 리시버 뒷면에 있는 각 채널의 양극(+) 단자를 해당하는 스피커의 양극(빨간색) 단자에 연결하고, 앰프 또는 리시버 뒷면에 있는 각 채널의 음극(-) 단자를 해당하는 스피커의 음극(검은색) 단자에 연결합니다. 연결 시 극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에, "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 음상이 줄어들고 저음 응답이 약해집니다.

포스트를 눌러 구멍을 연 다음 피복이 벗겨진 전선의 끝을 구멍에 삽입하고 포스트를 놓아 전선을 고정하십시오. 주의: 장비를 손상시킬 수 있는 합선을 피하려면 양극과 음극 와이어 스트랜드가 서로 닿지 않고 스피커 프레임과 같은 금속 부품에 닿지 않도록 하십시오.89 JBL Arena 벽 설치 아키텍처 라우드스피커

새 구조에 석고판을 설치하기 전에 스피커에 사용할 간편 프레임을 사전 설치하려면 공인 JBL 대리점에서 라우드스피커 모델에 맞는 올바른 간편 프레임 키트를 구입해야 합니다. 세부 장착 지침은 간편 키트와 함께 제공됩니다. 석고판을 설치한 후에는 아래

참조: 설치 절차는 본 설명서에 포함된 모든 모델에 대해 동일합니다.

1. 석고판, 합판 또는 기타 벽 자재가 1/2인치인지 확인합니다. 두께가

2인치(13mm~51mm)이고 설치할 스피커의 무게를 견딜 수 있어야

스피커의 잠금 메커니즘을 충분히 사용할 수 있도록 제공된 설치 형판과 서까래 또는 벽면 뒤의 기타 장애물 사이에 공간이 1인치 (25.4mm) 이상 있어야 합니다. 장애물 조사를 수행하여 벽면 기공에 스피커를 방해하는 스터드, 도관의 장재, 파이프, 난방용 덕트 또는 환기 수송관이 없는지 확인합니다.

2. 올바른 스피커 위치를 확인하고 스피커와 함께 제공된 형판을

3. 2단계에서 수행한 표시를 따라 벽 석고판을 절단하여 장착 입구를

에 설명된 대로 스피커를 앰프에 연결합니다. 즉시 장착 가능한 상태

5. 네 개의 스피커 클램프가 모두 "즉시 장착 가능" 위치에 있는지

즉시 장착 가능한 상태의 스피커 클램프90 JBL Arena 벽 설치 아키텍처 라우드스피커

6. 스피커를 장착 입구에 똑바로 삽입합니다. 스피커 배플 전면에

있는 스피커 클램프 나사를 조입니다. 스피커 클램프가 제 위치로 자동으로 회전되고 스피커가 클램프로 고정됩니다.

• 나사에 저항이 발생하면 스피커가 완전히 클램프로 고정된

중요: 항상 저토크 설정을 사용하고, 클램프 나사를 과도하게 조이지 마십시오.

장착 컷아웃에똑바로 삽입장착 컷아웃 내부의 모든

7. 제공된 그릴을 부착합니다. 스피커 프레임에 있는 강력한 자석이

JBL 아키텍처 라우드스피커 그릴을 장식에 맞게 도장할 수 있습니다. 그릴의 색상을 변경하려는 경우 광택 마감이 프라이머 코팅 기능을 합니다. 최상의 결과를 위해 다음 절차를 수행하십시오.

1. 도장하기 전에 그릴의 후면에서 스크림 천을 부드럽게 제거합니다.

2. 고품질 스프레이식 페인트를 사용하여 색을 얇게 코팅합니다. 그릴

천공은 도장되지 않은 상태로 유지해야 합니다. 그렇지 않으면 스피커의 사운드 품질이 저하됩니다. 천공이 막힌 경우 압축 공기를 이용하여 천공에서 페인트를 날려 보냅니다. 참조: 페인트를 건조한 후 페인트로 인해 막힌 천공이 있으면 침핀이나 바늘을 이용해 조심스럽게 페인트를 제거합니다.

3. 교체용 스크림 천이 제공되어 있습니다. 페인트가 마르면 구멍이

뚫린 그릴 안에 스프레이 접착제를 얇게 도포하고 새 스크림 천을 부착합니다. 중요: 천에 접착제를 분사하지 마십시오.

JBL 라우드스피커에는 개별 스피커 드라이버의 손상 가능성을 줄이고 극한의 작동 조건에서 라우드스피커의 성능을 일정하게 유지할 수 있는 고가의 차단 장치와 함께 고차 필터가 장착된 고품질 네트워크 컴포넌트와 맞춤형 변환기가 포함되어 있습니다. 그러나 모든 라우드스피커에 연속 재생에 관한 제한이 적용됩니다. 이러한 제한을 확장하려면 사운드가 왜곡되거나 변형되는 볼륨 레벨에서

서비스를 받으려면 공인 JBL 대리점에 문의하십시오. 자세한 내용은

장착 입구 치수 장착 깊이전체 치수 (그릴 포함)Arena 6IW(높이 x 너비): 9-13/16" x7-9/32"(249mm x 185mm)3-19/32"(91mm)(높이 x 너비): 10-7/8" x 8-11/32"(276mm x 212mm)Arena 8IW(높이 x 너비): 11-15/16" x 8-15/16"(303mm x 227mm)3-13/16"(97mm)(높이 x 너비): 13" x 10"(330mm x 254mm)Arena 55IW(높이 x 너비): 14-1/8" x 6-13/32"(359mm x 163mm)3.0"(76mm)(높이 x 너비): 15-1/8" x 7-13/32"(384mm x 188mm) 치수는 예고 없이 변경될 수 있습니다. 전체 성능 사양을 보려면 JBL 웹 사이트(www.jbl.com)를 참조하십시오.

JBL 시리즈 스피커는 하자 담보 보증을 제공합니다. 보증 기간은 스피커를 구입한 나라의 법률에 따라 다르며, 현지 JBL 판매점에서

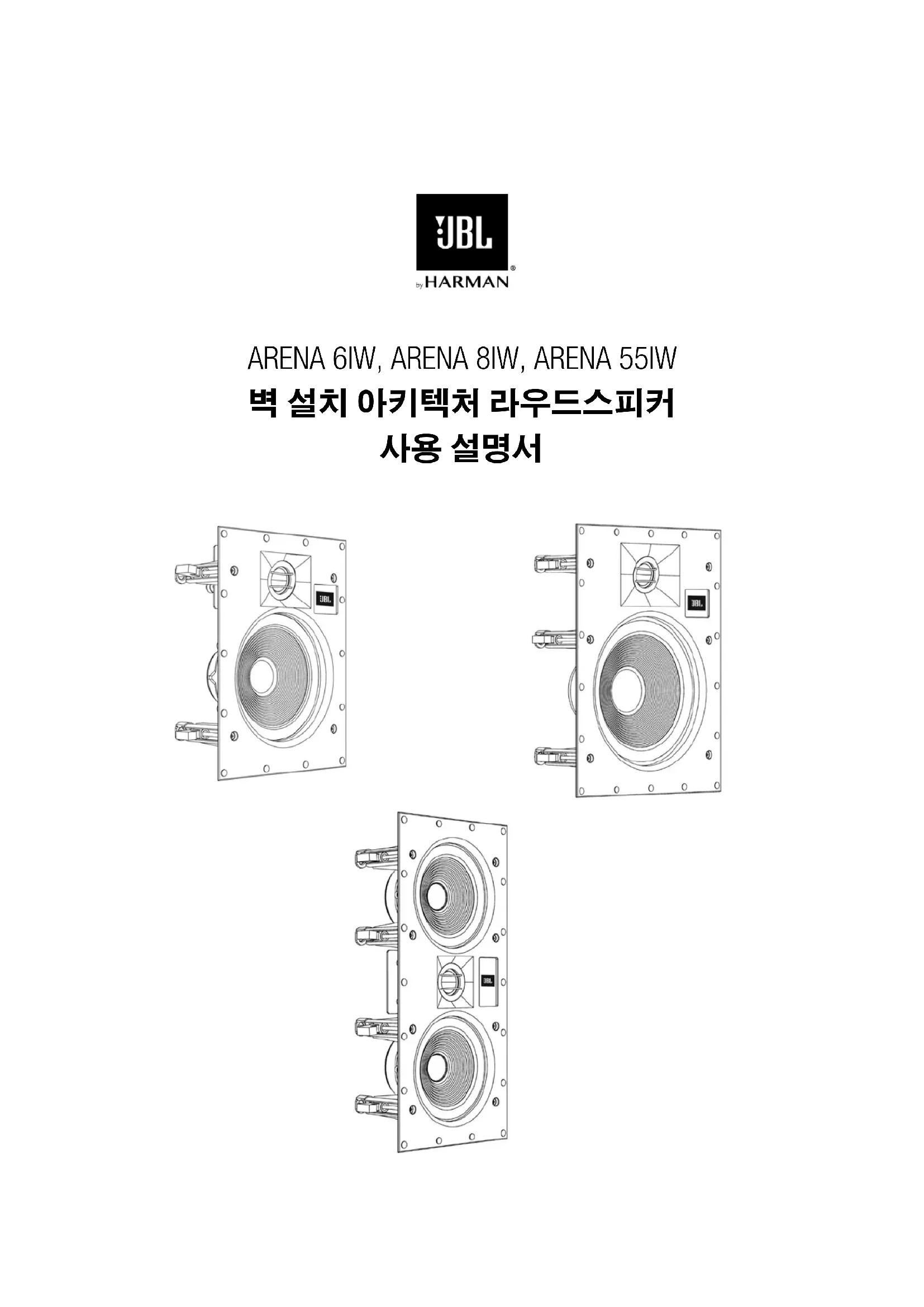

보증 기간을 확인할 수 있습니다.ARENA 6IW, ARENA 8IW, ARENA 55IW
