제품 유형	매립형 스피커 (천장/벽)
브랜드	JBL
모델	Studio 2 6ICDT
구성	2웨이 (6.5인치 우퍼, 소프트 돔 트위터)
정격 출력 (RMS)	60 W
피크 출력	120 W
주파수 응답	55 Hz – 25 kHz
공칭 임피던스	8옴
크기 (직경 x 깊이)	234 mm x 102 mm
컷아웃 직경	205 mm
순중량	2.1 kg
전원	수동 (외부 앰프 필요)
주요 기능	매립 설치, 탈착식 그릴, 트위터 회전
관리 및 청소	부드러운 마른 천으로 닦기; 연마제 사용 금지
안전	전문가 설치 권장; 현지 전기 규정 준수
예비 부품 및 수리 가능성	교체용 그릴 제공; 사용자가 수리 불가능
일반 정보	실내 전용; Hi-Fi 및 홈시어터 앰프 호환

자주 묻는 질문 - Studio 2 6ICDT JBL

JBL Studio 2 6ICDT 스피커를 어떻게 설치하나요?

설치는 전문가가 해야 합니다. 천장이나 벽에 직경 205mm의 구멍을 뚫고, 스피커 케이블을 스프링 단자에 연결한 후 스피커를 삽입하고 고정 클립을 조입니다.

이 스피커에는 어떤 앰프를 사용하나요?

8옴에서 30~120W를 출력하는 Hi-Fi 또는 홈시어터 앰프를 사용하세요. 임피던스와 정격 출력을 준수해야 합니다.

스피커 그릴을 칠할 수 있나요?

네, 그릴은 분리 가능하며 칠할 수 있습니다. 스프레이 아크릴 페인트를 사용하고 얇게 여러 번 칠한 후 각 층 사이에 완전히 건조시키세요.

설치에 필요한 최소 깊이는 얼마인가요?

스피커 깊이는 102mm입니다. 패널 뒤에 최소 120mm의 공간을 확보하여 케이블 통로와 공기 순환을 가능하게 하세요.

이 스피커는 야외 사용에 적합한가요?

아니요, JBL Studio 2 6ICDT는 실내 전용으로 설계되었습니다. 방수가 되지 않으며 악천후에 견디지 못합니다.

스피커를 어떻게 청소하나요?

부드러운 브러시가 달린 청소기로 그릴의 먼지를 제거하세요. 얼룩의 경우, 약간 축축한 천을 사용하고 세제나 용제는 사용하지 마세요. 스피커 유닛을 절대 적시지 마세요.

트위터를 회전할 수 있나요?

네, 소프트 돔 트위터는 최대 15도까지 회전하여 청취 영역으로 소리를 향하게 할 수 있습니다.

최대 음압 레벨은 얼마인가요?

적절한 앰프와 함께 스피커는 약 105dB SPL(1m)의 음압 레벨에 도달할 수 있습니다. 60W RMS까지 왜곡 임계값이 낮게 유지됩니다.

이 스피커를 4옴 앰프와 함께 사용할 수 있나요?

아니요, 이 스피커는 8옴 임피던스로 설계되었습니다. 4옴 출력에 연결하면 앰프나 스피커가 손상될 수 있습니다. 호환성을 확인하세요.

전체 설명서는 어디에서 찾을 수 있나요?

JBL Studio 2 6ICDT 모델의 PDF 설명서는 notice-facile.com에서 확인할 수 있습니다. 다운로드 버튼을 클릭하여 무료로 다운로드할 수 있습니다.

사용 설명서 Studio 2 6ICDT JBL

프리미엄 천장 설치 아키텍처 라우드스피커 사용 설명서

본 문서에는 JBL Studio 2 6IC, 8IC 및 6ICDT 천장 설치 라우드스피커에 대한 일반 인전, 설치 및 작동 지침이 포함되어 있습니다. 제품을 사용하기 전에 이 문서를 반드시 읽으시기 바랍니다. 다음 사항에 특히 유의하여 주십시오.

경고: 본 장비의 설치 절차, 방법, 조건 등에 주의를 기울이십시오. 이를 올바로 수행하지 않거나 준수하지 않으면 상해나 사망을 초래할 수 있습니다.

주의: 본 장비의 절차, 방법, 조건 등에 주의하십시오. 이를 올바로 수행 및 준수하지 않으면 제품의 일부 또는 전체가 손상되거나 부식될 수 있습니다.

참조: 제품의 설치 또는 작동에 관한 정보에 주의하십시오.

JBL ^® 천장 설치 스피커 정보

68년의 역사 동안 JBL * 엔지니어는 심황 공연부터 가정, 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다. 선택하신 JBL 시스템은 여러분이 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 오디오 장비를 추가로 구입하실 경우 다시 한 번 JBL 제품을 선택하게 될 것입니다.

천장 설치 라우드스피커 장점

• 가장자리가 고무인 장측 우퍼가 왜곡이 적은 고출력 음향을 제공합니다.
• 통합형 도파관이 장착된 1인치(25mm) CMMD Lite 트워터가 불규칙한 음향에 대해 최적화된 응답을 제공합니다.
  -고차 크로스오버 네트워크가 정확한 음색을 재생합니다.

제품 등록

잠시 시간을 내어 웹 사이트(www.jbl.com)에서 제품을 등록해주십시오. 당사의 최신 기술을 알려드리고, 저희 고객을 더욱 잘 이해할 수 있어 고객의 요구와 기대에 부응하는 제품을 만드는 데 도움이 됩니다.

박스 구성품

JBL 천장 설치 라우드스피커 박스에 포함되는 품목은 다음과 같습니다.

JBL 천장 설치 라우드스피커 1개

그릴 1개

그릴용 예비 스크림 천 1개

벽걸이용 판 1개

사용 설명서 1부

스피커 포장 풀기

주의를 기울여 스피커 포장을 품니다. 배송 중 손상이 의심되는 경우 대리점 및/또는 배송업체에 즉시 보고합니다. 향후 사용을 위해 배송용 카돈 포장과 포장재를 보관합니다.

설치 고려 사항

새로운 JBL 라우드스피커는 매우 정확한 성능을 제공히도록 설계되었습니다. 그러나 청취 공간의 스피커 배치 및 실내 음향에 의해 최상의 스피커 성능에 영향을 미칠 수 있습니다. 칭취 공간에 따라 이러한 두 가지 요인에 이상적인 조건을 맞추지 못할 수도 있습니다. 따라서 라우드스피커의 일반적인 성능에 상당한 영향 미칠 수 있으므로 JBL 천장 설치 라우드스피커를 배치할 때 세심한 주의를 기울여야 합니다.

분산형 사운드의 라우드스피커 배치

• 분산형 사운드는 영역 전체의 일반적인 사운드이므로 영역 전체에서 균등한 사운드를 보장하기 위해 가능한 일정하게 라우드스피커를 배치합니다.
• 주 청취 위치에서 거의 동일한 거리에 좌측과 우측 라우드스피커를 배치합니다.
• 소리가 너무 큰 "핫스/< startups>"이 발생하지 않도록 하려면 추가 라우드스피커를 사용하고 각각 더 낮은 볼륨에서 재생하도록 설정합니다.

2채널 스테레오의 라우드스피커 배치

주 정취 위치에서 동일한 거리나 최대한 동일한 거리에 좌측과 우측 라우드스피커를 배치합니다. 각각의 스피커에서 가장 가까운 측면 벽까지의 거리도 최대한 동일해야 합니다.

왼쪽과 오른쪽 라우드스피커 사이의 거리가 주 청취 위치와의 거리보다 약간 짧은 것이 이상적입니다.

홈 시어터의 라우드스피커 배치

• 비디오 디스플레이를 기준으로 전면 좌측, 중앙 및 전면 우측 라우드스피커의 중심을 지정해야 합니다.
• 전면 좌측, 중앙 및 전면 우측 라우드스피커의 위치는 주 청취 위치보다 비디오 디스플레이에 더 가까워야 합니다. 예를 들어, 비디오 디스플레이가 주 칭취 위치에서 10피트(3m) 떨어져 있으면 라우드스피커는 주 청취 위치에서 6피트(1.8m) 이상 떨어져 있어야 합니다.
• 전면 좌측 및 전면 우측 라우드스피커는 비디오 디스플레이의 양측면에 비교직 가까워야 합니다. 예를 들어, 50인치(1.2m) 비디오 디스플레이에 사용되는 전면 좌측 및 전면 우측 라우드스피커의 거리는 일반적으로 80인치(2m) 미만이어야 합니다.
  -종양 라우드스피커는 비디오 디스플레이의 중심에 맞춰 배치해야 합니다.
• 서라운드 채널 라우드스피커는 주 청취 위치에서 가능한 덜리 떨어져 있어야 하며, 옆 벽면 및 뒤쪽 벽면과의 거리가 2피트(0.6m) 이상이어야 합니다.

5.1 채널 스피커 배치

- 5.1 채널 시스템에서는 서라운드 좌측과 서라운드 우측 라우드스피커를 주 청취 위치 양옆에 바로 설치하거나 최대 10도 뒤쪽에 설치해야 합니다.

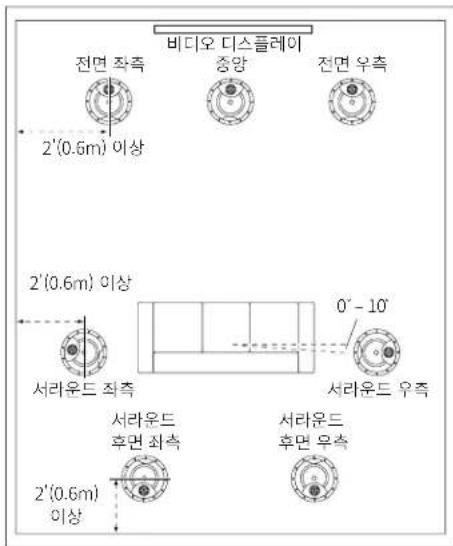

7.1 채널 스피커 배치

• 7.1 채널 시스템에서는 서라운드 좌측과 서라운드 우측 라우드스피커를 주 청취 위치 양였에 바로 설치하거나 최대 10도 뒤쪽에 설치해야 합니다.
• 7.1 채널 시스템에서는 서라운드 후면 좌측과 서라운드 후면 우측 라우드스피커가 주 칭취 위치에서 같은 거리에 있고 일반적으로 최대한 멀리 떨어져 있어야 하며, 옆 벽면 및 뒤쪽 벽면과의 거리가 2 피트(0.6m) 이상이어야 합니다.

JBL

설치 지침

주의: 스피커를 이동 또는 휴대하거나 배치할 때 트워터 설치 배풀을 핸들로 사용하지 마십시오. 배풀이 손상될 수 있습니다. 이러한 손상에는 스피커의 보증이 적용되지 않습니다.

JBL 이키텍처 스피커는 실치가 매우 용이합니다. 그러나 본 설명서의 지침을 명확하게 완진히 이해하지 못하고 준수할 수 없는 경우 또는 라우드스피커를 제대로 설치할 수 있을지 확실하지 않을 경우에는 대리점 또는 자격을 갖춘 설치업체에 문의하십시오.

경고: HARMAN International은 라우드스피커를 잘못 설치하거나 떨어뜨려 발생하는 개인 상해나 제품 손상 또는 부적절한 하드웨어 설치에 대해서 어떠한 책임도 지지 않습니다.

앤프에 연결

주의: 전원 제거

스피커를 완전히 설치하려면 먼저 스피커 전선을 연결해야 합니다. 설치 중에 오디오 시스템과 사용자가 돌발적인 누전 및 서지로 인해 손상되거나 상해를 입지 않도록 보호하기 위해 스피커 설치를 시작하기 전에 모든 오디오 시스템 전원을 끄십시오.

스피커 전선

고품질 스피커 전선을 사용하여 JBL 천장 설치 스피커의 싱능을 최대한 이용할 수 있습니다.

• 전선의 길이가 50피트(15m)보다 짧은 경우 최소한 16 게이지 스피커 전선을 사용하십시오.
• 전선의 길이가 50피트에서 100피트(15m\~30m) 사이인 경우 최소한 12 게이지 스피커 전선을 사용하십시오.
• 전선의 길이가 100피트(30m)보다 긴 경우 최소한 10 게이지 스피커 전선을 사용하십시오.

참조: 모든 스피커 전선은 천징 실치에 사용할 수 있도록 현지 건축 및 안전 규제를 모두 준수해야 합니다.

연결

앱프 또는 리시버 뒷면에 있는 각 채널의 양극(+) 단자를 해당하는 스피커의 양극(빨간색) 단자에 연결하고, 엔프 또는 리시버 뒷면에 있는 각 채널의 음극(-) 단자를 해당하는 스피커의 음극(검은색) 단자에 연결합니다. 연결 시 극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에, "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 음상이 줄어들고 저음 응답이 약해집니다.

포스트를 눌러 구멍을 연 다음 피복이 벗겨진 전선의 끝을 구멍에 삽입하고 포스트를 놓아 전선을 고정하십시오.

주의: 장비를 손상시킬 수 있는 합선을 피하려면 양극과 음극 와이어 스트랜드가 서로 당지 않고 스피커 프레임과 같은 금속 부품에 닿지 않도록 하십시오.

스피커 설치

새 구조의 경우

새 구조에 석고판을 실치하기 전에 스피키에 사용할 간편 프레임을 사진 설치하려면 공인 JBL 대리점에서 라우드스피커 모델에 맞는 올바른 간편 프레임 키트를 구입해야 합니다. 세부 장착 지침은 간편 키트와 함께 제공됩니다. 석고판을 실치한 후에는 이래 기존 구조의 경우에 있는 설치 지침을 따르십시오.

기존 구조의 경우

참조:설치 절차는 본 설명서에 포함된 모든 모델에 대해 동일합니다.

1. 석고판, 합판 또는 기타 천장 자재가 1/2인치인지 확인합니다. 두께가 2인치(13mm\~51mm)이고 설치할 스피커의 무게를 견딜 수 있어야 합니다.

스피커의 잠금 메커니즘을 충분히 사용할 수 있도록 제공된 설치 형판과 서까래 또는 벽면 뒤의 기타 장애물 사이에 공간이 1인치(25.4mm) 이상 있어야 합니다. 장애물 조사를 수행하여 천장 기공에 스피커를 방해하는 스터드, 도관의 장재, 파이프, 난방용 덕트 또는 한기 수송관이 없는지 확인합니다.

1. 올바른 스피커 위치를 확인하고 스피커와 함께 제공된 형판을 사용하여 천장 자재를 표시합니다.

1. 2단계에서 수행한 표시를 따라 천장 석고판을 절단하여 장착 입구를 만듭니다.

1. 4페이지의 앱프에 연결에 설명된 대로 스피키를 앱프에 연결합니다. 참고: 6ICDT의 경우 앱프에서 좌측과 우측 스피커 전선을 모두 연결해야 합니다.

1. 헌지 안전 규제에 따라 스피커의 사이즈믹 템을 지지선에 부착합니다.

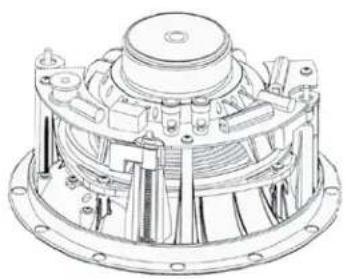

1. 네 개의 스피커 클램프가 모두 "즉시 장착 기능" 위치에 있는지 확인합니다.

즉시 장착 가능한 상대의 스피커 클램프

JBL

1. 스피키를 징착 입구에 똑바로 삽입합니다. 스피키 배풀 전면에 있는 스피키 클램프 나사를 조입니다. 스피키 클램프가 제 위치로 자동으로 회전되고 스피커가 클램프로 고정됩니다.

- 나사에 저항이 발생하면 스피커가 완전히 클램프로 고정된 것입니다.

중요: 항상 저토크 설정을 사용하고, 클램프 나사를 과도하게 조이지 마십시오.

1. 제공된 그림을 부작합니다. 스피커 프레임에 있는 강력한 자석이 그림을 제자리에 단단히 고정합니다.

그릴 도장

JBL 아키테 라우드스피커 그림을 장식에 맞게 도장할 수 있습니다. 그림의 색상을 변경하려는 경우 광택 마감이 프라이머 코팅 기능을 합니다. 최상의 결과를 위해 다음 절차를 수행하십시오.

1. 도장하기 전에 그릴의 후면에서 스크림 천을 부드럽게 제거합니다.
2. 고품질 스프레이식 페인트를 사용하여 색을 읽게 코팅합니다. 그릴 천공은 도장되지 않은 상태로 유지해야 합니다. 그렇지 않으면 스피커의 사운드 품질이 저하됩니다. 천공이 막힌 경우 압축 공기를 이용하여 천공에서 페인트를 날려 보냅니다.

침조: 페인트를 건조한 후 페인트로 인해 막힌 천공이 있으면 침핀이나 비늘을 이용해 조심스럽게 페인트를 제거합니다.

1. 교체용 스크림 천이 제공되어 있습니다. 페인트가 마르면 구멍이 뚨린 그릴 안에 스프레이 접착제를 얇게 도포하고 새 스크림 천을 부착합니다. 중요: 전에 접착제를 분사하지 마십시오.

조정

트워터 각도 조정 가능

JBL Studio 2 천장 설치 스피커 모델에서는 트워터의 각도를 조정할 수 있습니다. 각도를 변경하려면 아래 그림처럼 트워터의 외륜을 누릅니다. 트워터 진동판이나 서스펜션을 건드리지 않도록 주의하십시오.

고주파 레벨 제어를 통해 스피커의 고주파 출력은 미세 조정하여 다양한 음향 환경을 보상할 수 있습니다. 다음과 같은 세 가지 설정으로 제어할 수 있습니다.

+:고주파 출력을 높입니다. 실내에 두꺼운 키펫, 드레이프 및 천으로 덮인 가구와 같이 고주파 음향 에니지를 흡수하는 득성이 많은 경우 스위치를 이 상태로 설정합니다.
0: 표준 고주파 출력입니다. 대부분의 설치에서 스위치를 이 상대로 설정합니다.
-고주파 출력을 줄입니다. 실내에 아무것도 덮여 있지 않은 큰 창, 타일이 깔린 바닥 및 아무것도 걸려 있지 않은 넓은 벽과 같이 고주파 음향 에니지를 반사하는 득성이 많은 경우 또는 그림이 없는 상태로 스피커를 사용하는 경우 스위치를 이 상태로 설정합니다.

과도한 출력 레벨

JBL 라우드스피키에는 개별 스피키 드라이버의 손싱 가능성을 줄이고 극한의 직동 조건에서 라우드스피커의 성능을 일정하게 유지할 수 있는 고가의 차단 장치와 함께 고차 필터가 장착된 고품질 네트워크 컴포넌트와 맞춤형 변환기가 포함되어 있습니다. 그러나 모든 라우드스피커에 연속 재생에 관한 제한이 적용됩니다. 이러한 제한을 확상하려면 사운드가 왜곡되거나 변형되는 볼륨 레벨에서 재생하지 마십시오.

서비스 받기

서비스를 받으려면 공인 JBL 대리점에 문의하십시오. 자세한 내용은 7 ファ이지의 제한 보증을 참조하십시오.

치수

	장착 입구 지름 장착	깊이	전체 치수(그릴 포함)
Studio 2 8IC	9-5/8인치(244mm) 5-3	16인치(132mm)	10-23/32"(272mm) 지름 x 5-5/16"(135mm) 루이
Studio 2 6IC	8인치(203mm)	4-23/32인치(120mm)	9-3/32"(231mm) 지름 x 4-15/16"(125mm) 길이
Studio 2 6ICDT	8인치(203mm)	4-23/32인치(120mm)	9-3/32"(231mm) 지름 x 4-15/16"(125mm) 길이

치수는 예고 없이 변경될 수 있습니다.

전체 성능 사양을 보려면 JBL 웹 사이트(www.jbl.com)를 참조하십시오.

제한 보증

JBL 시리즈 스피키는 히자 담보 보증을 제공합니다. 보증 기간은 스피커를 구입한 나라의 법률에 따라 다르며, 현지 JBL 판매점에서 보증 기간을 확인할 수 있습니다.
