РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Studio 2 6ICDT JBL

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Встраиваемая потолочная акустическая система премиум класса серии Studio 2 Руководство пользователя

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ТЕКСТЕ

Данный документ содержит общие сведения по технике безопасности и инструкции по установки и эксплуатации потолочных акустических систем JBL Studio 2 6IC, 8IC и 6ICDT. Обязательно ознакомьтесь с этим документом перед тем, как использовать изделие. Обращайте особое внимание на следующие обозначения:

ВНИМАНИЕ: Обращайте внимание на процедуру, правила, условия и т.п., несоблюдение которых может привести к травме или смерти.

ПРЕДУПРЕЖДЕНИЕ: Обращайте внимание на процедуру, правила, условия и т.п., несоблюдение которых может привести к полному или частичному повреждению изделия.

Примечание: Обращайте внимание на информацию, которая может быть полезна при установке или эксплуатации изделия.

О ПОТОЛОЧНЫХ АКУСТИЧЕСКИХ СИСТЕМАХ JBL®

Вот уже более 68 лет инженеры компании JBL® занимаются записью и воспроизведением музыки и фильмов во всех возможных аспектах – от живых представлений до записей, которые вы проигрываете на ходу, дома, в машине или на работе. Мы уверены, что выбранная вами система JBL полностью оправдает ваши ожидания и вы снова выберете продукты компании JBL, когда решите приобрести дополнительное аудиооборудование.

ВАЖНАЯ ИНФОРМАЦИЯ О ПОТОЛОЧНЫХ АКУСТИЧЕСКИХ СИСТЕМАХ

• Длинноходный низкочастотный динамик с резиновым покрытием обеспечивает высокую звуковую мощность с низким уровнем искажений.
  • 25 мм (1 дюйм) динамик CMMD Lite со встроенным волноводом обеспечивает оптимальную частотную характеристику как по оси, так и вне ее.
• Кроссовер высшего порядка обеспечивающая чистое воспроизведение тембрального спектра.

РЕГИСТРАЦИЯ ПРОДУКТА

Пожалуйста, потратьте немного времени на то, чтобы зарегистрировать свое изделие на сайте www.jbl.com. Этим вы дадите нам возможность регулярно сообщать вам о последних достижениях, а также поможете нам лучше понимать своих клиентов и создавать продукты, соответствующие их потребностям и ожиданиям.

КОМПЛЕКТ ПОСТАВКИ

Коробка с потолочной акустической системой JBL включает следующие компоненты:

1 потолочная колонка JBL
1 гриль
1 запасная тканевая сетка для гриля
1 установочный шаблон
Руководство пользователя

РАСПАКОВКА АКУСТИЧЕСКОЙ СИСТЕМЫ

Распаковывая акустическую систему, проявляйте осторожность. Если вы обнаружили повреждения, полученные при перевозке, немедленно сообщите об этом продавцу и/или в службу доставки. Сохраните транспортную картонную коробку и упаковочные материалы для использования в будущем.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

Эти акустические системы JBL разработаны с целью обеспечить чрезвычайно точное воспроизведение музыки. Однако на работу колонки всегда влияют ее местоположение в помещении и акустика помещения. Не все помещения способны обеспечить идеальные условия для прослушивания. Поэтому четкое соблюдение рекомендаций при выборе места для установки потолочных акустических систем JBL очень важно для обеспечения общего качества звучания системы.

JBL

ВЫБОР МЕСТА УСТАНОВКИ АКУСТИЧЕСКОЙ СИСТЕМЫ ДЛЯ ДОСТИЖЕНИЯ РАСПРЕДЕЛЕННОГО ЗВУКА

• Распределенный звук – это звук, который равномерно распределяется по всей области прослушивания. Чтобы обеспечить правильное распределение звука, размещайте колонки как можно более равномерно.
• Размещайте левую и правую колонки примерно на одном расстоянии от места, где обычно находится слушатель.
• Чтобы избежать возникновения "горячих точек", в которых звук слишком громкий, рассмотрите возможность использования большего числа колонок и воспроизведения музыки на более низкой громкости.

РАЗМЕЩЕНИЕ КОЛОНОК В ДВУХКАНАЛЬНОЙ СТЕРЕОСИСТЕМЕ

Установите левую и правую колонку на одном расстоянии от места, где обычно находится слушатель (или так, чтобы это расстояние отличалось как можно меньше). Расстояние от каждой из колонок до ближайшей боковой стены также должно быть по возможности одинаковым.

В идеале расстояние между левой и правок колонками должно быть немного меньшим, чем расстояние от колонок до места, где обычно находится слушатель.

РАЗМЕЩЕНИЕ КОЛОНОК В СИСТЕМЕ ДОМАШНЕГО КИНОТЕАТРА

• Передняя левая, центральная и передняя правая колонки должны быть центрированы относительно экрана.
• Передняя левая, центральная и передняя правая колонки должны располагаться ближе к экрану, чем к месту, где обычно находится слушатель. Например, если экран находится на расстоянии 3 метров (10 футов) от зоны, где обычно находится слушатель, колонки должны быть на расстоянии не менее 1,8 метра (6 футов) от этой зоны.
• Передняя левая и передняя правая колонки должны находиться относительно близко от края экрана. Например, передняя левая и передняя правая колонки, используемые с 50-дюймовым (1,2 м) экраном, должны в общем случае располагаться не более чем в 2 метрах (80 дюймов) друг от друга.
- Центральная колонка должна стоять на центральной оси экрана.

- Боковые колонки должны находиться как можно дальше от места, где обычно находится слушатель, но не менее чем в 60 см (2 футах) от боковых и задних стен.

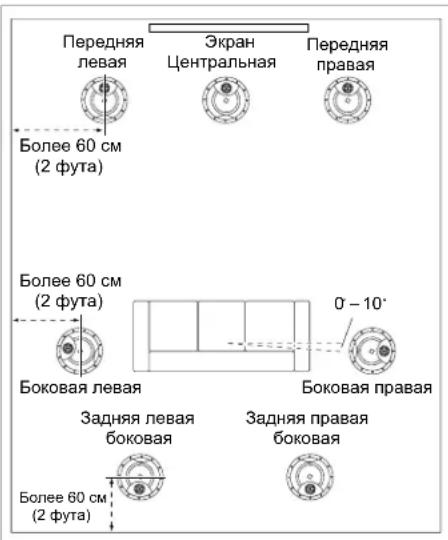

Размещение колонок в 5,1-канальной системе

• В 5.1-канальной системе боковая левая и боковая правая колонки должны располагаться непосредственно сбоку от места, где обычно находится слушатель, или на 10 градусов дальше от боковой линии (линии, перпендикулярной центральной оси системы).

Размещение колонок в 7.1-канальной системе

• В 7.1-канальной системе боковая левая и боковая правая колонки должны располагаться непосредственно сбоку от места, где обычно находится слушатель, или на 10 градусов дальше от боковой линии (линии, перпендикулярной центральной оси системы).
• В 7.1-канальной системе задняя левая боковая и задняя правая боковая колонки должны располагаться на одинаковом расстоянии от места, где обычно находится слушатель, и в общем случае как можно дальше от него, но не менее чем в 60 см (2 футах) от задней и боковых стен.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

ПРЕДУПРЕЖДЕНИЕ: Не используйте экран для установки высокочастотного динамика в качестве ручки для перемещения, переноски или передвижения колонки. Это может повредить экран. Гарантия не распространяется на такой тип повреждений.

Акустические системы архитектурной серии JBL чрезвычайно просты в установке. Однако если вы не можете до конца понять инструкции в этом руководстве и следовать им или если вы не уверены в своей способности правильно установить колонки, рекомендуем обратиться к продавцу или к квалифицированному установщику.

ВНИМАНИЕ: Компания HARMAN International не несет ответственности за ненадлежащую установку оборудования и за травмы или повреждения продукции, вызванные ненадлежащей установкой или падением колонки.

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ

ПРЕДУПРЕЖДЕНИЕ: ОТКЛЮЧИТЕ ПИТАНИЕ

Для полной установки колонки необходимо подсоединить к колонке соединительные провода. Чтобы защитить акустическую систему от повреждений и предотвратить возможные травмы, вызванные случайным коротким замыканием и скачками напряжения во время установки, перед началом установки колонок полностью ОТКЛЮЧИТЕ питание акустической системы.

Соединительный провод

Чтобы добиться от потолочных акустических систем JBL оптимальной производительности, используйте высококачественные соединительные провода.

• Если длина соединительного провода менее 15 метров (50 футов), используйте провод по меньшей мере 16-го калибра.
• Если длина соединительного провода составляет от 15 до 30 метров (50 – 100 футов), используйте провод по меньшей мере 12-го калибра.
• Если длина провода превышает 30 метров (100 футов), используйте провод по меньшей мере 10-го калибра.

Примечание: Все соединительные провода для колонок должны соответствовать действующим в стране/регионе правилам техники безопасности относительно аппаратуры, устанавливаемой в потолке.

Выполнение соединений

Соедините положительную (+) клемму на задней поверхности усилителя или ресивера с положительной (красной клеммой на соответствующей колонке; отрицательную (−) клемму на задней поверхности усилителя или ресивера соедините с отрицательной (черной) клеммой на соответствующей колонке. Не перепутайте полярность (т.е. не соединяйте + с −, а − с +), выполняя соединения. Это ухудшит акустический образ и снизит эффект басов.

Чтобы открыть разъем, надавите на нажимные клеммы. Вставьте оголенный конец провода в отверстие и отпустите нажимную клемму, чтобы зафиксировать провод.

ПРЕДУПРЕЖДЕНИЕ: Во избежание короткого замыкания, способного повредить оборудование, убедитесь, что положительные и отрицательные жилы проводов не касаются друг друга и металлических частей, таких как каркас колонки.

JBL

УСТАНОВКА АКУСТИЧЕСКОЙ СИСТЕМЫ

На этапе стройки

Если вы хотите перед установкой гипсокартона установить в стену специальный короб под акустическую систему, необходимо приобрести у официального дилера JBL короб, соответствующий вашей модели акустической системы. Подробные инструкции по установке прилагаются к коробу. После установки гипсокартона выполняйте инструкции по установке из раздела В готовый интерьер ниже.

В готовый интерьер

Примечание: Процедура установки стандартная для всех моделей, к которым относится настоящее руководство.

1. Убедитесь, что толщина гипсокартона, фанеры или другого материала, используемого в потолке, составляет от 13 до 51 мм (от 1/2 до 2 дюймов) и что он способен выдерживать вес устанавливаемой колонки.

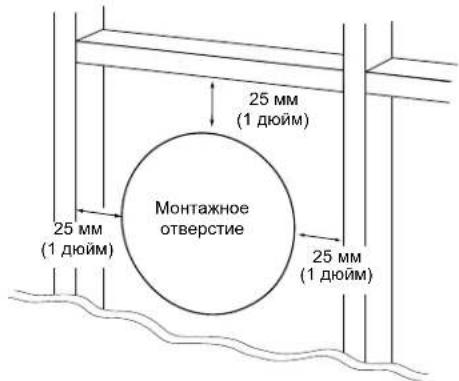

Оставляйте не менее 25 мм (1 дюйм) между краем прилагаемого установочного шаблона и балками или другими помехами за стеной, так чтобы у запирающего механизма колонки было достаточно места, чтобы сработать. Убедитесь в отсутствии таких помех, как стойки, проводка, трубы, каналы отопительной или вентиляционной системы в пазухе потолка: эти объекты могут мешать правильной работе колонки.

1. Определите, в каком месте следует расположить колонку, и используйте прилагаемый к колонке шаблон, чтобы разметить потолок.

1. Прорежьте гипсокартон потолка по метке, сделанной на шаге 2. У вас получится отверстие в потолке.

1. Подсоедините колонку к усилителю согласно инструкциям в разделе Подключение к усилителю на стр. 4.

ПРИМЕЧАНИЕ: В случае модели 6ICDT необходимо подсоединить левый и правый соединительный провода, идущие от усилителя.

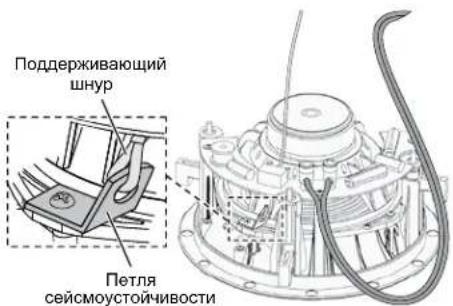

1. Прикрепите к петле сейсмоустойчивости на колонке поддерживающий шнур, если того требуют действующие правила техники безопасности.

1. Убедитесь, что все четыре зажима колонки переведены в положение "готово к установке".

Зажимы в положении "готово к установке"

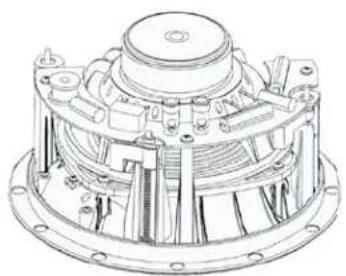

1. Расположив колонку горизонтально, вставьте ее в монтажное отверстие. Затяните винты зажимов колонки спереди экрана колонки. Зажимы колонки автоматически повернутся в нужное положение и начнут фиксировать колонку.
2. Когда вы почувствуете сопротивление на винтах, это означает, что колонка зафиксирована.

ВНИМАНИЕ: Фиксация колонки не требует большой силы. НЕ затягивайте чрезмерно винты зажимов.

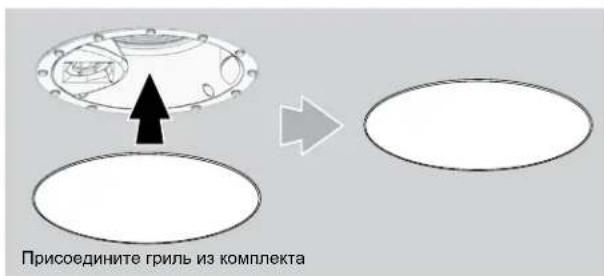

1. Прикрепите гриль, входящий в комплект. Мощные магниты на каркасе колонки будут надежно удерживать гриль на месте.

Покраска гриля

Гриль от акустических систем архитектурной серии JBL можно красить под любой дизайн интерьера. Если вы хотите изменить цвет гриля, ее атласная отделка выполнит роль грунтовочного слоя. Для оптимальных результатов придерживайтесь следующей процедуры:

1. Перед покраской аккуратно снимите тканевую сетку с задней поверхности гриля.
2. Возьмите высококачественную аэрозольную краску и нанесите на гриль тонким слоем. Отверстия в гриле должны оставаться свободными. Если они заплывут краской, качество звучания колонки ухудшится. В случае, если какие-либо отверстия закупорились, выдуйте из них краску потоком сжатого воздуха.

Примечание: Если вы обнаружите закупоренные краской отверстия уже после высыхания краски, тщательно вычистите краску швейной иглой или булавкой.

1. В комплект включены сменные тканевые сетки. После того как краска высохнет, нанесите тонкий слой аэрозольного клея на внутреннюю поверхность перфорированной решетки и прикрепите новую тканевую сетку. ВНИМАНИЕ: Не распыляйте клей на ткань.

РЕГУЛИРОВКА

ВЫСОКОЧАСТОТНЫЙ ДИНАМИК С РЕГУЛИРУЕМЫМ УГЛОМ

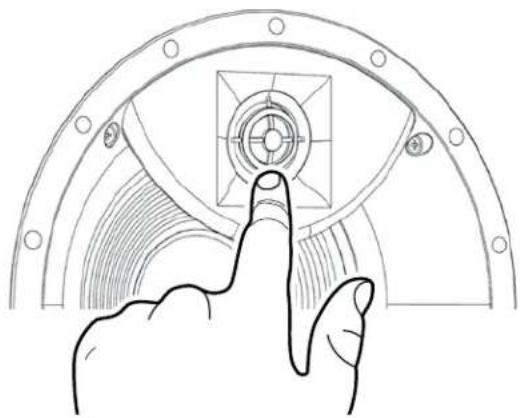

Потолочные акустические системы серии JBL Studio 2 позволяют регулировать угол наклона высокочастотного динамика. Чтобы изменить угол, нажимайте на внешнее кольцо динамика, как это показано на рисунке ниже. Старайтесь не касаться мембраны или подвески динамика.

УПРАВЛЕНИЕ УРОВНЕМ ВЫСОКИХ ЧАСТОТ

Функция управления уровнем высоких частот позволяет подстраивать выход высоких частот под различные акустические условия. Эта функция имеет три настройки:

+: Повышение выхода высоких частот. Установите переключатель в это положение, если в помещение много объектов, поглощающих энергию высокочастотного звука – таких как толстые ковры, портьеры и мебель, обтянутая тканью.
0: Нормальный выход высоких частот. Установите выключатель в это положение в стандартных условиях.

JBL

-: Уменьшение выхода высоких частот. Установите переключатель в это положение, если в помещении много объектов, отражающих энергию высокочастотного звука, таких как большие окна без занавесок, полы из керамической плитки без ковровых покрытий и голые стены большой площади. Также рекомендуется использовать это положение, если колонки используются без гриля.

ИЗБЫТОЧНЫЕ УРОВНИ ВЫХОДНОГО СИГНАЛА

Данные акустические системы JBL оснащены динамиками фирменной конструкции и высококачественными компонентами, в том числе фильтры высокого порядка с четкими ограничителями, снижающими вероятность повреждения мембран колонок и способствующими высокопроизводительной работе колонок даже в сложных условиях. Тем не менее, от непрерывного воспроизведения любые колонки со временем портятся. Чтобы продлить срок службы колонок, старайтесь не воспроизводить музыку на уровнях громкости, при которых звук начинает искажаться или становиться неестественным.

ТЕХОБСЛУЖИВАНИЕ

Если вам требуется техобслуживание изделий, обратитесь к официальному дилеру JBL. Дополнительные сведения см. в разделе Ограниченная гарантия на стр. 7.

ГАБАРИТНЫЕ РАЗМЕРЫ

	Диаметр монтажного отверстия	Глубина установки	Общие размеры (с грилем)
Studio 2 8IC	244 мм (9-5/8 дюйма) 132 мм (5-3/16 дюйма)	272 мм (10-23/32 дюйма) диам. x 135mm (5-5/16 дюйма) глуб.
Studio 2 6IC	203 мм (8 дюймов) 120 мм (4-23/32 дюйма)	232 мм (9-3/32 дюйма) диам. x 125mm (4-15/16 дюйма) глуб.
Studio 2 6ICDT	203 мм (8 дюймов) 120 мм (4-23/32 дюйма)	232 мм (9-3/32 дюйма) диам. x 125mm (4-15/16 дюйма) глуб.

Размеры могут изменяться без предупреждения. Полные технические характеристики см. на веб-сайте JBL: www.jbl.com.

ОГРАНИЧЕННАЯ ГАРАНТИЯ

На колонки JBL предоставляется гарантия отсутствия дефектов. Продолжительность действия гарантии на колонку зависит от законодательства страны, в которой был куплен продукт. Обращайтесь с вопросами по продолжительности действия гарантии к продавцу продукции JBL.
