Producttype	Inbouwluidspreker (plafond/muur)
Merk	JBL
Model	Studio 2 6ICDT
Configuratie	2-wegs (woofer 6,5 inch, zachte dom-tweeter)
Toelaatbaar vermogen (RMS)	60 W
Toelaatbaar piekvermogen	120 W
Frequentierespons	55 Hz – 25 kHz
Nominale impedantie	8 ohm
Afmetingen (diameter x diepte)	234 mm x 102 mm
Uitsnijdiameter	205 mm
Netto gewicht	2,1 kg
Voeding	Passief (via externe versterker)
Belangrijkste functies	Inbouwinstallatie, verwijderbaar rooster, draaibare tweeter
Onderhoud en reiniging	Reinigen met een droge, zachte doek; vermijd schurende producten
Veiligheid	Installatie door een professional aanbevolen; houd rekening met lokale elektrische normen
Reserveonderdelen en repareerbaarheid	Reserve rooster beschikbaar; luidspreker niet door gebruiker te repareren
Algemene informatie	Ontworpen voor gebruik binnenshuis; compatibel met Hi-Fi en home cinema versterkers

Veelgestelde vragen - Studio 2 6ICDT JBL

Hoe installeer ik de JBL Studio 2 6ICDT luidspreker?

De installatie moet door een professional worden uitgevoerd. Snijd een gat van 205 mm diameter in het plafond of de muur, sluit de luidsprekerkabels aan op de veerklemmen, plaats vervolgens de luidspreker en draai de bevestigingsklauwen vast.

Welke versterker moet ik met deze luidspreker gebruiken?

Gebruik een Hi-Fi of home cinema versterker die tussen 30 en 120 W levert bij 8 ohm. Zorg ervoor dat u de impedantie en het nominale vermogen respecteert.

Kan ik het rooster van de luidspreker schilderen?

Ja, het rooster is verwijderbaar en kan worden geschilderd. Gebruik acrylverf in spuitbus, breng dunne lagen aan en laat goed drogen tussen elke laag.

Wat is de minimale benodigde diepte voor installatie?

De diepte van de luidspreker is 102 mm. Houd minimaal 120 mm ruimte achter het paneel voor kabeldoorgang en luchtcirculatie.

Is de luidspreker geschikt voor buitengebruik?

Nee, de JBL Studio 2 6ICDT is alleen ontworpen voor gebruik binnenshuis. Het is niet waterdicht en bestand tegen weersinvloeden.

Hoe reinig ik de luidspreker?

Stof het rooster af met een stofzuiger met zachte borstel. Voor vlekken gebruikt u een licht vochtige doek, zonder wasmiddel of oplosmiddel. Maak de luidspreker nooit nat.

Is de tweeter verstelbaar?

Ja, de zachte dom-tweeter kan tot 15 graden draaien om het geluid naar de luisterzone te richten.

Wat is het maximale geluidsniveau?

Met een geschikte versterker kan de luidspreker een geluidsniveau van ongeveer 105 dB SPL (1 m) bereiken. De vervorming blijft laag tot 60 W RMS.

Kan ik deze luidspreker gebruiken met een 4 ohm versterker?

Nee, de luidspreker is ontworpen voor een impedantie van 8 ohm. Aansluiten op een 4 ohm uitgang kan de versterker of luidspreker beschadigen. Controleer de compatibiliteit.

Waar kan ik de volledige handleiding vinden?

De PDF-handleiding is beschikbaar op de website notice-facile.com voor het model JBL Studio 2 6ICDT. U kunt deze gratis downloaden door op de downloadknop te klikken.

GEBRUIKSAANWIJZING Studio 2 6ICDT JBL

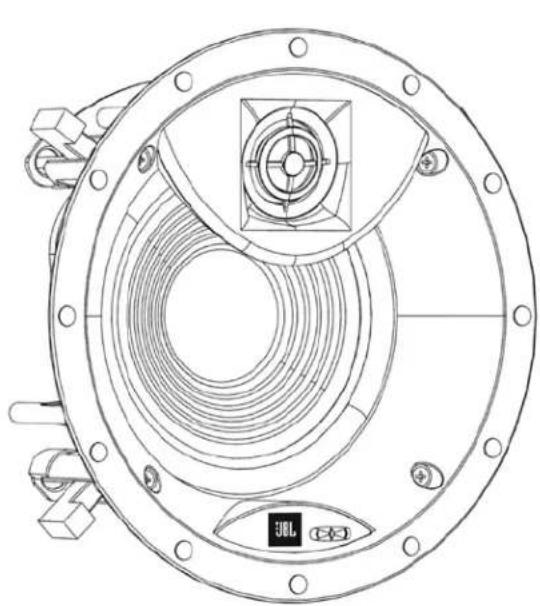

Hoogwaardige Plafond inbouwluidsprekers Handleiding

Dit document bevat algemene aanwijzingen voor veiligheid, installatie en bediening van de JBL Studio 2 6IC, 8IC en 6ICDT plafond inbouwluidsprekers. Het is belangrijk om dit document te lezen alvorens het product te gebruiken. Let vooral op het volgende:

WAARSCHUWING: Dit benadrukt een procedure, handeling, omstandigheid, enz., die kan resulteren in letsel of een dodelijk ongeval als het niet wordt uitgevoerd of opgevolgd.

LET OP: Dit benadrukt een procedure, handeling, omstandigheid, enz., die kan resulteren in schade aan of defect van een onderdeel of het gehele product.

Opmerking: Dit betreft informatie die helpt bij de installatie of de juiste werking van het product.

OVER JBL® PLAFOND INBOUWLUIDSPREKERS

JBL® ingenieurs zijn al meer dan 68 jaar betrokken bij alle aspecten van muziek en film, zowel opname als reproductie, bij live uitvoeringen en de opnamen waar je thuis, in de auto of op het werk naar luistert. Wij zijn ervan overtuigd dat het JBL-systeem dat je hebt gekozen je in alle opzichten het plezier zult geven dat je verwacht - en dat als je overweegt extra audio-apparatuur aan te schaffen, dat je opnieuw zult kiezen voor JBL-producten.

KENMERKEN VAN PLAFOND INBOUWLUIDSPREKERS

• Long-throw (lange slag) woofers met rubberen surrounds zorgen voor een hoge output met lage vervorming.
• 1-inch (25mm) CMMD Lite tweeter met een geïntegreerde waveguide biedt geoptimaliseerde respons zowel op als buiten de aslijn.
• Hoogwaardig crossover-netwerk levert nauwkeurige timbre reproductie.

PRODUCTREGISTRATIE

Neem even de tijd om je product op onze website www.jbl.com te registeren. Dit stelt ons in staat om je op de hoogle te houden van nieuwe ontwikkelingen. Het helpt ons ook om onze klanten te begrijpen en producten te ontwikkelen die voldoen aan hun behoeften en verwachtingen.

VERPAKKINGSINHOUD

De verpakking van de JBL plafond inbouwluidspreker bevat de volgende onderdelen:

1 x JBL inbouwluidspreker
1 x grille
1 x extra gaasdoek voor grille
1 x montagemal
1 x handleiding

DE LUIDSPREKER UITPAKKEN

De luidspreker voorzichtig uitpakken. Als je vervoersschade constateert, dit onmiddellijk melden aan je dealer en/of bezorger. Bewaar de verpakkingsmaterialen voor eventueel toekomstig gebruik.

INSTALLATIEOVERWEGINGEN

JBL luidsprekers zijn ontworpen om hoogwaardige prestaties te leveren. Echter, de prestaties van alle luidsprekers worden beïnvloed door de plaatsing van de luidsprekers in de luisterruimte en de akoestiek van de ruimte. Niet alle luisteromgevingen zijn geschikt voor de ideale condities van deze twee factoren. Goede planning bij het plaatsen van de JBL planfond inbouwluidsprekers heeft aanzienlijke invloed op de algemene prestaties van de luidsprekers.

LUIDSPREKERPLAATSING VOOR VERSPREID GELUID

• Verspreid geluid betekent geluidmatig geluid in een bepaalde omgeving, dus plaats de luidsprekers zo gelijkmatig mogelijk voor goede geluidsdekking van de ruimte.
• Plaats de linker- en rechterluidsprekers op ongeveer dezelfde afstand van de primaire luisterlocaties.
• Om te voorkomen dat het geluid op specifieke plaatsen te luid wordt ("hot spots"), kunt u meerdere luidsprekers gebruiken op een lager geluidniveau.

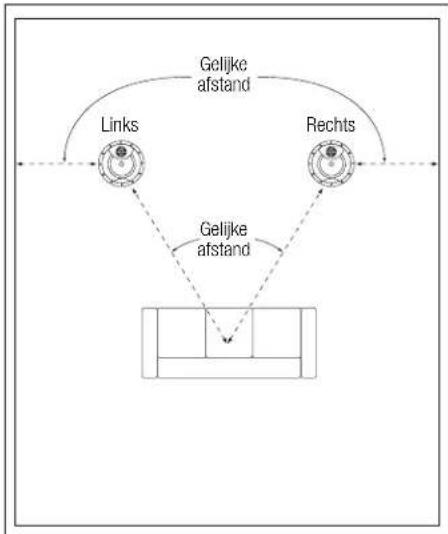

LUIDSPREKERPLAATSING VOOR TWEE-KANAALS STEREO

Plaats de linker en rechter luidsprekers op dezelfde afstand van de primaire luisterplaats (of zo dicht mogelijk daarbij). De afstand van de luidsprekers tot de dichtstbijzijnde zijmuur moet voor beide luidsprekers zoveel mogelijk hetzelfde zijn.

Idealiter zou de afstand tussen de linker en rechter luidsprekers iets minder moeten zijn dan de afstand tot het primaire luistergebied.

LUIDSPREKERPLAATSING VOOR HOME CINEMA

• De luidsprekers voor, midden en rechts moet gecentreerd zijn ten opzichte van het beeldscherm.
• De luidspreker linksvoor, midden en rechtsvoor moet dichter bij het beeldscherm zijn dan de primaire luisterruimte. Bijvoorbeeld, als het beeldscherm 3 meter van de primaire luisterruimte is, moeten de luidsprekers 1,8 meter of verder zijn van de primaire luisterruimte.
• De luidsprekers linksvoor en rechtsvoor moeten dicht bij de zijkanten van het beeldscherm zijn. Bijvoorbeeld, de luidsprekers linksvoor en rechtsvoor moeten bij een 1,2 meter beeldscherm over het algemeen niet meer dan 2 meter uit elkaar staan.
• De middenluidspreker moet uitgelijnd worden met het midden van het beeldscherm.
• De surround-kanaal luidsprekers moeten zo ver mogelijk van de primaire luisterruimte zijn, maar minimaal 0,6 meter van zij- en achtermuren.

Plaatsing van 5,1-kanaals luidspreker

- In een 5.1-kanaals systeem moeten de surround links en surround rechts luidsprekers naast of maximaal 10 graden achter de primaire luisterruimte worden geplaatst.

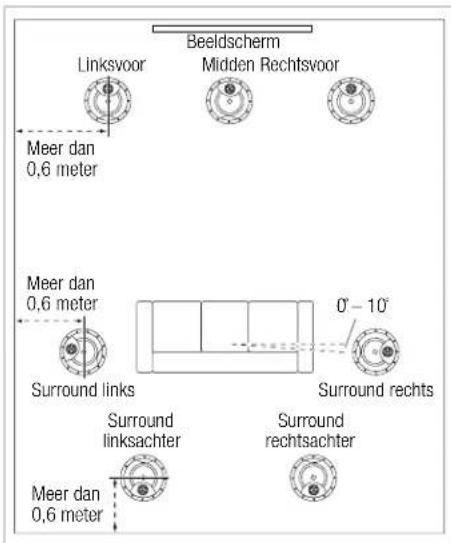

Plaatsing van 7.1-kanaals luidspreker

• In een 7.1-kanaals systeem moeten de surround links en surround rechts luidsprekers naast of maximaal 10 graden achter de primaire luisterruimte worden geplaatst.
• In een 7.1-kanaals systeem moeten de surround linksachter en surround rechtsachter luidsprekers op gelijke afstand staan van de primaire luisterruimte en in het algemeen zo ver mogelijk daar vandaan, maar op minimaal 0,6 meter van de zij- en achtermuren.

JBL

INSTALLATIE-INSTRUCTIES

LET OP: Het klankbord gemonteerd op de tweeter niet als handvat gebruiken om de luidspreker te verplaatsen of te dragen. Dit kan het klankbord beschadigen. Dergelijke schade valt niet onder de garantie van de luidspreker.

JBL plafond inbouwluidsprekers zijn zeer eenvoudig te installeren. Echter, als je de instructies in deze handleiding niet volledige begrijpt of kunt uitvoeren, of als je niet weet of je de luidsprekers goed kunt installeren, neem dan contact op met je leverancier of een erkende installateur.

WAARSCHUWING: HARMAN International aanvaardt geen verantwoordelijkheid voor onjuiste installatie van hardware of voor persoonlijk letsel of productschade als gevolg van onjuiste installatie of een gevallen luidspreker.

Je moet de luidsprekerkabels aansluiten voordat de luidspreker volledig wordt geïnstalleerd. Zet de netspanning van het audiosysteem uit voordat je begint met de installatie van de luidspreker om jezelf en het audiosysteem te beschermen tegen schade of letsel door eventuele elektrische kortsluiting en stoompieken tijdens de installatie.

Luidsprekerkabel

Gebruik luidsprekerkabels van hoge kwaliteit om de beste prestaties van je JBL plafondluidsprekers verzekeren.

• Gebruik voor kabels van minder dan 15 meter ten minste 16-gauge luidsprekerkabel.
• Gebruik voor kabels tussen 15 en 30 meter ten minste 12-gauge luidsprekerkabel.
• Gebruik voor kabels van meer dan 30 meter ten minste 10-gauge luidsprekerkabel.

Opmerking: Alle luidsprekerkabels moet voldoen aan alle landelijke bouw- en veiligheidsvoorschriften voor plafondluidsprekers.

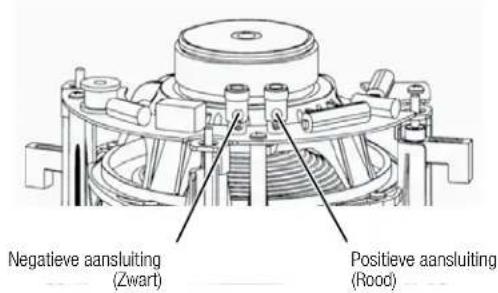

Aansluitingen maken

Sluit de positieve (+) aansluiting van elk kanaal aan op de achterkant van de versterker of ontvanger op de positieve (rode) aansluiting op de corresponderende luidspreker; sluit negatieve aansluiting (-) van elk kanaal aan op de achterkant van de versterker of ontvanger op de negatieve (zwarte) aansluiting van de corresponderende luidspreker. De polariteit niet verwisselen (de + niet op de - en de - niet op de +) bij het maken van aansluitingen. Dit heeft een nadelige invloed op het geluidsbeeld en zal de basweergave verminderen.

De aansluiting indrukken om deze te openen. Het ontblote uiteinde van de kabel in het gat steken en de aansluiting loslaten om de kabel vast te zetten.

LET OP: Kortsluiting kan de apparatuur beschadigen. Zorg ervoor dat de positieve en negatieve kabels elkaar, of metalen onderdelen zoals het luidsprekerframe, elkaar niet aanraken.

MONTAGE VAN DE LUIDSPREKERS

Bij nieuwbouw

Als je bij nieuwbouw de luidsprekers wilt monteren voordat de gipsplaten worden geïnstalleerd, moet je de juiste montagekit (rough-in frame) voor je luidsprekermodel kopen van de geautoriseerde JBL dealer. Gedetailleerde montage-instructies worden geleverd met de montagekit. Volg de installatie-instructies nadat de gipsplaten zijn geïnstalleerd. Zie Voor bestaande bouw hieronder.

Voor bestaande bouw

Opmerking: De installatieprocedure is hetzelfde voor alle modellen behandeld in deze handleiding.

1. De gipsplaten, multiplex of ander plafondmateriaal moet een dikte hebben van 13mm - 51mm en het gewicht van de geïnstalleerde luidspreker kunnen dragen.

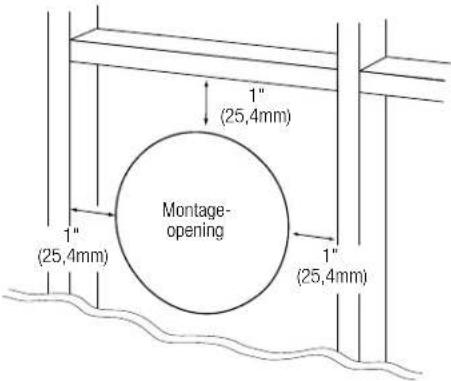

Zorg voor ten minstens 25,4 mm tussen de rand van de geleverde installatiemal en de spanten of andere obstakels achter de muur, zodat het vergrendelingsmechanisme van de luidspreker voldoende montageruimte heeft. Controleer dat er geen steunbalken, leidingen, verwarmingsbuizen of ventilatiebuizen boven het plafond zijn die de luidspreker kunnen belemmeren.

1. Bepaal de juiste luidsprekerlocatie en het gebruik de meegeleverde mal om de montageplaats op het plafond te markeren.

1. Maak een opening in de gipsplaat langs de markering die je in stap 2 hebt gemarkeerd om de montage-opening te creëren.

1. Sluit de luidsprekers aan op de versterker zoals beschreven in De versterker aansluiten op pagina 4.

OPMERKING: Voor de 6ICDT moet je zowel de linker als rechter luidsprekerkabel van de versterker aansluiten.

1. Bevestig het seismische plaatje van de luidspreker aan de draagkabel, afhankelijk van de landelijke veiligheidsvoorschriften.

1. Zorg ervoor dat alle vier luidsprekerklemmen in de "ready-to-mount" (gereed voor montage)-positie zijn.

Luidsprekerklemmen Klaar voor montage-positie

JBL

1. Schuif de luidspreker recht in the montage-opening. De luidspreker vastzetten met de klemschroeven aan de voorkant van het luidsprekerklankbord. De luidsprekerklemmen roteren automatisch in positie en zetten de luidspreker vast.

- Als je weerstand voelt op de schroeven, is de luidspreker goed vastgeklemd.

BELANGRIJK: Gebruik altijd lage torsie-instellingen. De klemschroeven NOOIT te strak aandraaien

1. Bevestig de meegeleverde grille. Sterke magneten in het luidsprekerframe houden de grille op zijn plaats.

De grille schilderen

De grille van de JBL inbouwfluidspreker kan worden geschilderd voor elk interieur. De satijnglans kan als grondlaag worden gebruikt als je de kleur van de grille wilt veranderen. Volg onderstaande procedure voor het beste resultaat:

1. Het gaasdoek aan de achterkant van de grille voorzichtig verwijderen.
2. Een hoge kwaliteit sprayverf gebruiken om een dunne laag verf aan te brengen. Zorg ervoor dat de grille-perforaties niet geverfd worden. Als ze gevuld worden met verf zal de geluidskwaliteit van de luidsprekers verminderen. Als perforaties verstopt raken met verf, perslucht gebruiken om de verf uit de perforaties te verwijderen.

Opmerking: Als perforaties van de grille verstopt zijn nadat de nadat de verf is opgedroogd, een rechte pin of naald gebruiken om de verf voorzichtig te verwijderen.

1. Wij hebben vervangend gaasdoek meegeleverd. Nadat de verf droog is, een dun laagje spraylijm aanbrengen op de binnenkant van de geperforeerde grille en een nieuw gaasdoek aanbrengen. BELANGRIJK: Nooit lijmspray op het gaasdoek aanbrengen.

INSTELLINGEN

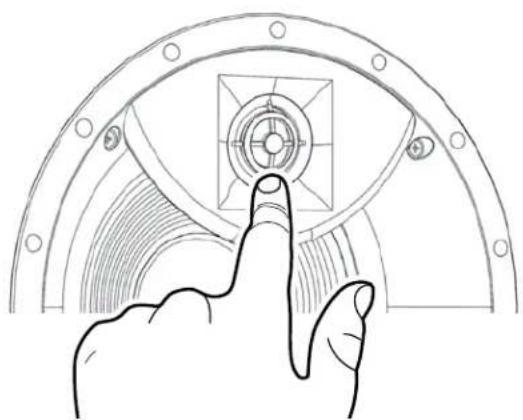

TWEETER MET VERSTELBARE HOEK

Met de JBL Studio 2 plafond inbouwluidspreker luidspreker-modellen kun je de hoek van de tweeter instellen. Verander de hoek door op de buitenste ring van de tweeter te drukken, zoals aangegeven in de afbeelding hieronder. Wees voorzichtig om de diafragma of ophanging van de tweeter niet aan te raken.

Met de niveauregeling voor hoogfrequent geluid kun je de hoge frequentie van de luidspreker afstellen om te compenseren voor verschillende akoestische omstandigheden. De instelling heeft drie standen:

+: Verhoogt de hoogfrequente uitvoer. Zet de schakelaar op deze stand als de kamer veel objecten heeft die hoogfrequent geluid absorberen, zoals dikke vloerbedekking, gordijnen en met stof bekleed meubilair.

0: Normale hoogfrequentie uitvoer. In de meeste gevallen de schakelaar op deze stand zetten.

-: Vermindert de hoogfrequente uitvoer. Zet de schakelaar in deze stand als de kamer veel objecten heeft die hoogfrequente geluid reflecteren, zoals grote ramen, tegelvloeren en grote muren, of als de luidsprekers worden gebruikt zonder de grille.

OVERMATIGE UITVOERNIVEAUS

JBL luidsprekers beschikken over speciaal ontworpen transducers en hoogwaardige netwerkcomponenten met hoge kwaliteit filters met sterke drempelfrequenties die mogelijke schade aan luidsprekers kunnen verminderen en de prestaties van de luidsprekers helpen te behouden, zelfs onder extreme gebruiksomstandigheden. Echter, alle luidsprekers hebben grenzen bij continu gebruik. Vermijd daarom gebruik van de luidsprekers bij hoge volumeniveaus die vervormd en geforceerd geluid veroorzaken.

SERVICE VOOR APPARATUUR

Neem contact op met een erkende JBL dealer voor service. Zie Beperkte garantie op pagina 7 voor bijzonderheden.

AFMETINGEN:

	Diameter montage-opening	Inbouwdiepte Totale afmetingen (m/grille)
Studio 2 8IC	9-5/8" (244mm) 5-3/16" (132mm) 10-23/32" (272mm) Dia. x5-5/16" (135mm) Diepte
Studio 2 6IC	8" (203mm) 4-23/32" (120mm) 9-3/32" (231mm) Dia. x4-15/16" (125mm) Diepte
Studio 2 6ICDT	8" (203mm) 4-23/32" (120mm) 9-3/32" (231mm) Dia. x4-15/16" (125mm) Diepte

Afmetingen kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Bezoek de JBL-website voor volledige specificaties: www.jbl.com

BEPERKTE GARANTIE

JBL Serie luidsprekers zijn gegarandeerd tegen defecten. De garantieduur van de luidsprekers is afhankelijk van het land waar de luidspreker werd gekocht. De plaatselijk JBL leverancier kan je informeren over de garantieduur.
