Stage A125C - 스피커 JBL - 무료 사용 설명서

제품 유형	2웨이 중앙 스피커
브랜드	JBL
모델	Stage A125C
우퍼	133mm(5.25") 폴리셀룰로오스 우퍼 2개
트위터	25mm(1") 알루미늄 돔 트위터(HDI 웨이브 가이드 포함)
권장 증폭 출력	20 - 200W
주파수 응답	52Hz - 40kHz
감도	88dB
공칭 임피던스	6옴
크로스오버 주파수	2.1kHz
인클로저 유형	밀폐형
치수(가로 x 깊이 x 높이)	469 x 220 x 190 mm
무게	약 5.5kg(추정)
권장 배치	TV 중앙 위 또는 아래
연결	금도금 단자(나선, 핀, 러그, 바나나 플러그 호환)
바이와이어링 가능	예, 금속 점퍼를 제거하면 가능
관리	마른 천으로 닦고, 그릴은 부드러운 청소기로 청소, 트위터 돔을 만지지 마세요
보증	JBL 대리점에 문의하세요

자주 묻는 질문 - Stage A125C JBL

JBL Stage A125C 중앙 스피커를 어디에 배치해야 하나요?

스피커를 TV 중앙 바로 위나 아래에 배치하고, 귀 높이에 맞추면 최상의 청취 환경을 제공합니다.

권장 증폭 출력은 얼마인가요?

권장 출력은 채널당 20-200W입니다.

스피커를 앰프에 어떻게 연결하나요?

고품질 스피커 케이블을 사용하세요. 앰프의 양극(+) 단자를 스피커의 빨간색(+) 단자에 연결하고, 음극(-) 단자를 검은색(-) 단자에 연결합니다. 단일 케이블 사용 시 금속 점퍼를 제거하지 마세요.

이 스피커로 바이와이어링을 사용할 수 있나요?

예, 금속 점퍼를 제거하여 트위터와 우퍼의 연결을 분리한 후, 하나의 앰프 또는 두 개의 앰프에서 별도의 케이블 두 개를 사용하세요.

스피커의 임피던스는 얼마인가요?

공칭 임피던스는 6옴이며, 대부분의 앰프 및 리시버와 호환됩니다.

JBL Stage A125C 스피커를 어떻게 청소하나요?

케이스는 마른 천으로 닦으세요. 그릴은 저출력 청소기를 사용하세요. 액체나 휘발성 제품을 절대 사용하지 마시고, 트위터 돔을 만지지 마세요.

스피커에 자기 차폐가 되어 있나요?

JBL Stage 스피커는 특별히 자기 차폐 설계는 아니지만, 최신 TV 근처에 배치해도 문제가 없습니다.

정확한 치수는 무엇인가요?

치수는 469 x 220 x 190 mm입니다(가로 x 깊이 x 높이).

이 스피커를 서라운드 스피커로 사용할 수 있나요?

아니요, Stage A125C는 중앙 스피커 전용입니다. 서라운드 채널에는 Stage A120과 같은 모델을 사용하세요.

소리가 나지 않으면 어떻게 해야 하나요?

연결 극성(+/-)을 확인하고, 케이블이 서로 닿지 않는지, 앰프 설정이 올바른지 확인하세요. 다른 소스로 테스트해 보세요.

사용 설명서 Stage A125C JBL

JBL® 제품을 구입해 주셔서 감사합니다!

68년의 역사 동안 JBL® 엔지니어는 라이브 공연부터 가정, 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다.

선택하신 JBL 시스템은 여러분이 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 오디오 장비를 추가로 구입하실 경우 다시 한 번 JBL 제품을 선택하게 될 것입니다.

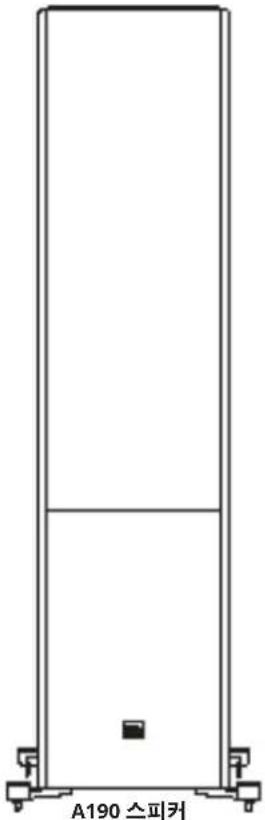

구성품 항목

각 박스에는 아래 표시된 모델에 따라 1개 또는 2개의 라우드스피커가 들어 있습니다.

A120 스피커

A130 스피커

브래킷 A120

받침대 패드 A130/A120

품 플러그 A120

브래킷용 나사 A120

고무 받침대 A190/A180/A170

아우트리거용 나사 A190/A180/A170

아우트리거 A190/A180/A170

금속 레벨링 받침대 A135C/A125C

참고:아우트리거 받침대를 스파이크 또는 고무 받침대로 고정.

배치

STAGE A190/A180/A170-좌측 및 우측 채널

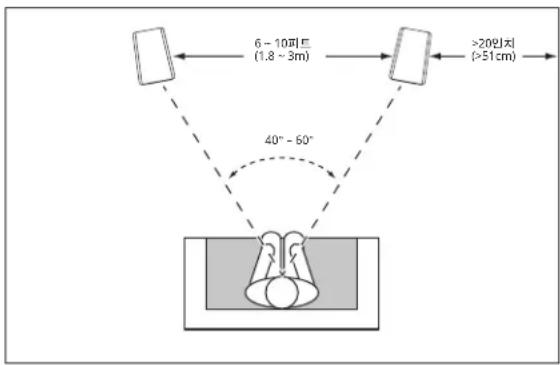

최상의 결과를 위해 스피커를 1.8m \~ 3m 간격을 두고 배치하십시오. 스피커를 청취 위치 쪽으로 비스듬히 놓으면 스테레오 음상을 확대할 수 있습니다. 청취자와 스피커 사이 각도가 40\~60도일 때 스피커가 가장 정확한 스테레오 사운드 스테이지를 구현합니다.

Stage A190/A180/A170 스피커를 두꺼운 러그나 카펫 위에 놓을 경우, 안정감과 성능 향상을 위해 제공된 카펫 스파이크를 사용하십시오. 카펫 스파이크는 제공된 아우트리거 받침대에 손으로 돌려 끼울 수 있습니다.

주의: 스탠드(타워형) 라우드스피커는 무게 중심이 위에 있어, 지진이 발생하는 경우 또는 스피커가 흔들리거나 기울어지거나 올바르지 않게 놓였을 경우 균형을 않고 넘어질 수 있습니다. 선반 및 벽면 가구를 고정하는 일반적인 방법과 도구를 사용해 스탠드 스피커를 벽에 고정할 수 있습니다. 올바른 설치 및 적절한 도구 선택에 대한 책임은 소비자에게 있습니다.

일반적으로 스피커가 벽면 또는 구석과 가까울수록 저음 출력이 증가합니다.

최상의 성능을 위해 스피커를 옆과 뒤 벽면에서 최소 51cm 떨어트려 배치하는 것이 좋습니다.

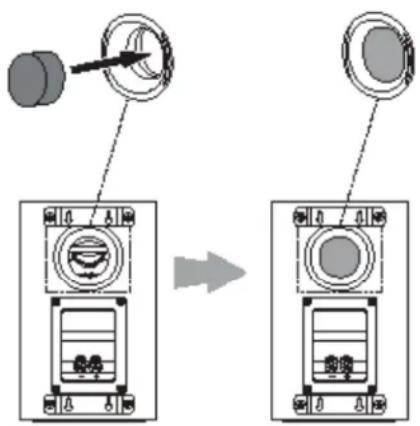

품 플러그

A120의 작동 모드에는 선반 라우드스피커와 벽 장착 라우드스피커 두 가지가 있습니다. 선반 모드에서 A120은 포트 타입 시스템(후면 포트)이며, 벽 장착 모드에서는 포트 안쪽에 품 플러그가 필요한 반 밀폐형 시스템입니다.

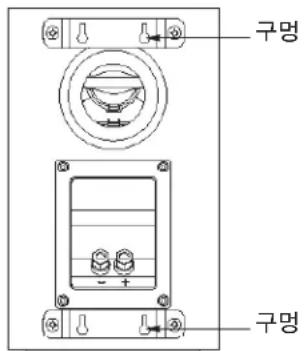

Stage A120 스피커는 벽에 직접 장착할 수 있는 구조로 되어 있습니다. 각 스피커 뒷면에는 네 개의 구멍이 있으며 벽 스터드에 고정할 4.0x38mm 나무 나사 4개가 있어야 합니다. 벽 스터드가 없을 경우 4.0x38mm 나사에 알맞은 앱커를 사용합니다.

참고: 올바른 장착용 도구(매장에서 구입 가능)를 선택하고 사용하여 스피커를 올바르고 안전하게 배치하는 것에 대한 책임은 소비자에게 있습니다. 4.0x38mm 나무 나사는 제공되지 않습니다.

1) 제공된 벽면 브래킷을 사용하여 장착용 나사를 배치하고자 하는 위치를 벽에 표시합니다.
2) 4.0x38mm 나무 나사 4개를 1단계에서 표시한 위치에 고정합니다. 벽과 나사머리 간격을 1.59mm 정도 남겨 놓습니다. 벽 스터드가 없는 경우 적절한 앵커를 사용합니다.
3) 스피커 Lithuania의 구멍을 벽에 고정된 나사머리에 맞춰 조정하여 스피커를 벽에 배치합니다. 올바르게 배치하면 스피커가 약간 아래로 내려가면서 안전하게 고정됩니다.

STAGE A125C/135C

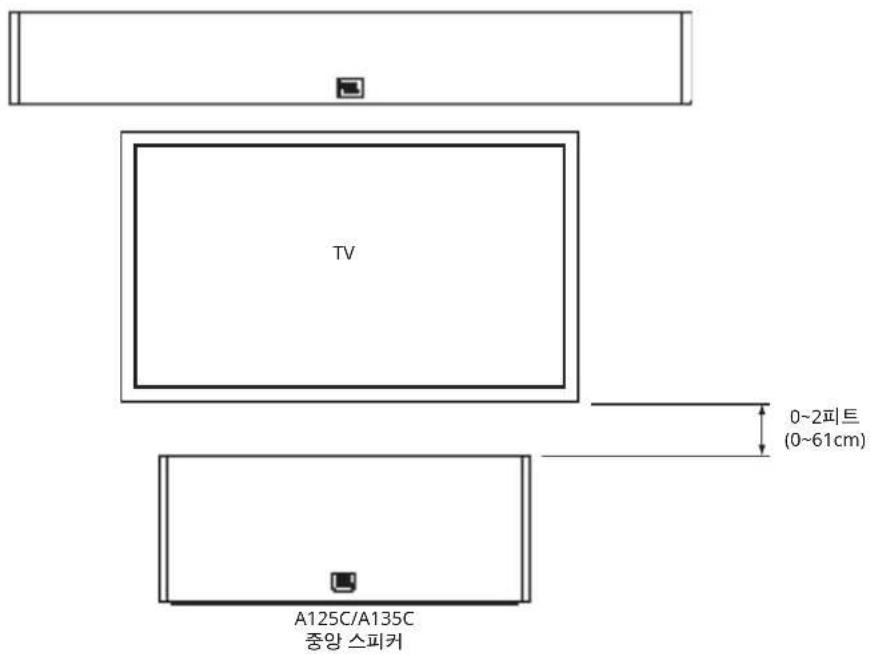

중앙 스피커는 TV 화면 중심을 기준으로 바로 위 또는 아래에 배치해야 합니다.

참고: A125C/A135C를 TV의 아래 또는 위에 배치할 수 있습니다.

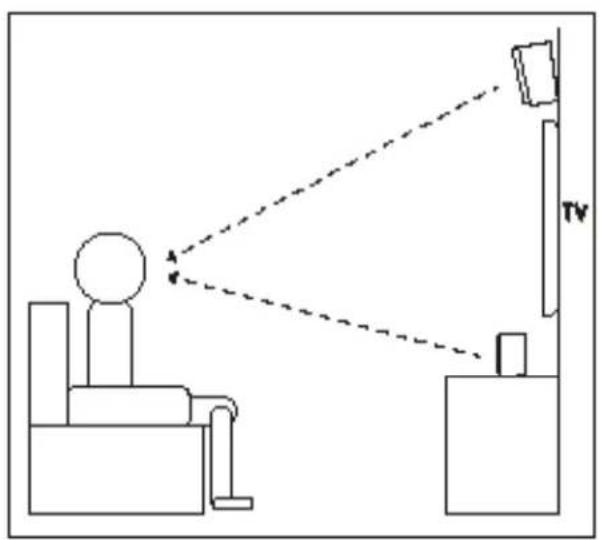

참고:오디오 성능을 향상하려면 중앙 스피커를 헤드 레벨 위치를 향해 놓는 것이 좋습니다.

STAGE A120-서라운드 채널(5.1-채널 시스템)

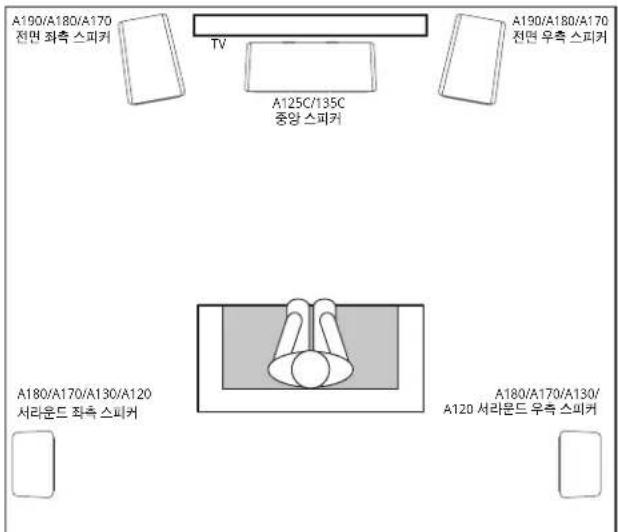

이 스피커를 5.1채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 청취 위치 약간 뒤에서 각 스피커를 서로 마주보게 하여 배치합니다. 바닥에서 1.5m \~ 1.8m 떨어진 위치가 이상적입니다. 또는 청취 위치의 뒷쪽 벽면에서 앞을 향하게 하여 배치할 수도 있습니다. 서라운드 스피커의 소리만 너무 크게 재생되면 안됩니다. 스피커를 여러 곳에 두고 시험하여 서라운드 스피커의 분산되는 주변 소리가 전면 좌측, 전면 우측 및 중앙 스피커에서 나오는 소리와 함께 들리는 위치에 배치하십시오.

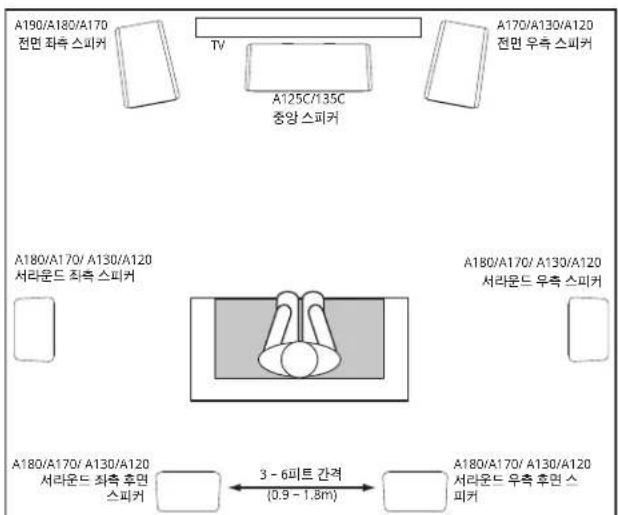

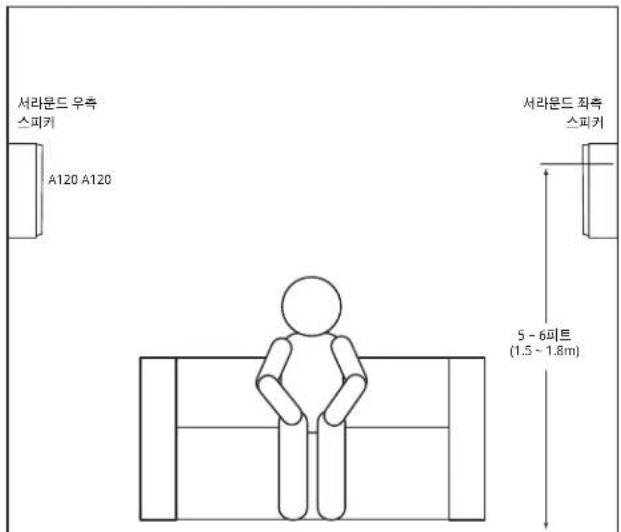

STAGE A120-서라운드 채널(7.1-채널 시스템)

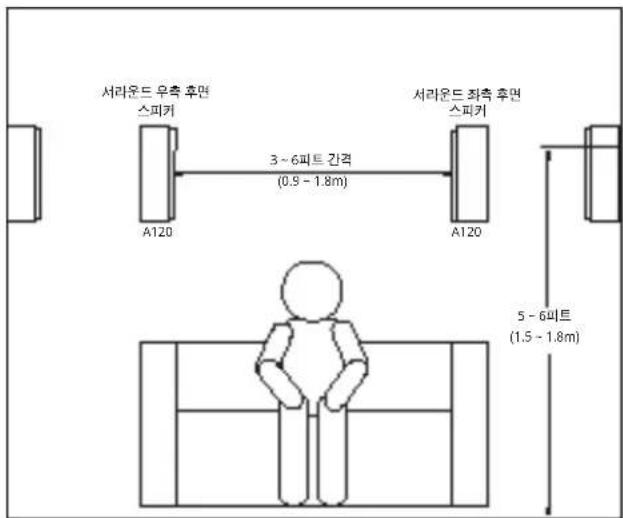

이 스피커를 7.1 채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 서라운드 측면 스피커를 청취 위치 바로 옆, 바닥에서 최소 1.5 \~ 1.8m 떨어진 위치에 배치합니다.

연결

주의: 연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지, AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오.

스피커와 앱프에는 해당 양극 및 음극 Station + " 및 "-" 연결 단자가 있습니다. 모든 Stage 시리즈 스피커에는 터미널 커 어셈블리에 "+" 및 "-" 표시가 있는 연결 단자가 있습니다. + " 단자에는 빨간색 표시가 있으며 "-" 단자에는 검은색 표시가 있습니다.

올바른 극성이 되도록 앱프 또는 리시버 뒷면의 각 "+" 단자를 각 스피커의 해당 "+" (빨간색) 단자에 연결하십시오. "-" 단자도 같은 방법으로 연결합니다. 극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에 연결하거나 "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 저음 성능이 약해집니다.

중요:(+) 및 (-) 전선 또는 커넥터가 서로 또는 다른 단자와 달지 않도록 하십시오. 전선이 달으면 합선이 발생하여 리시버 또는 앱프가 손상될 수 있습니다.

Stage 시리즈의 금 도금 스피커 커넥터는 비피복 전선, 핀 커넥터, 스페이드 커넥터, 바나나 커넥터 등 다양한 전선 커넥터 유형을 수용할 수 있습니다.

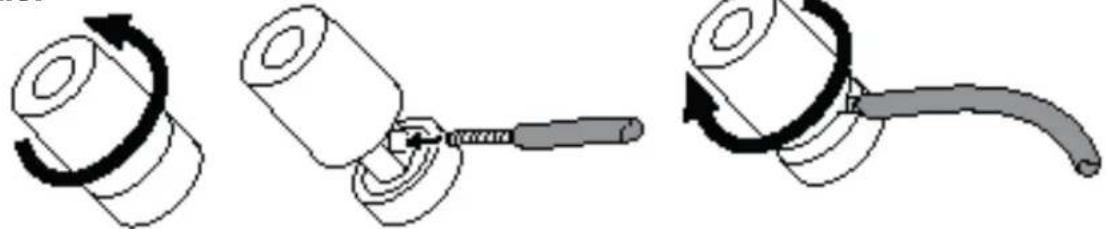

비피복 전선 또는 핀 커넥터 사용:

1.2.3.

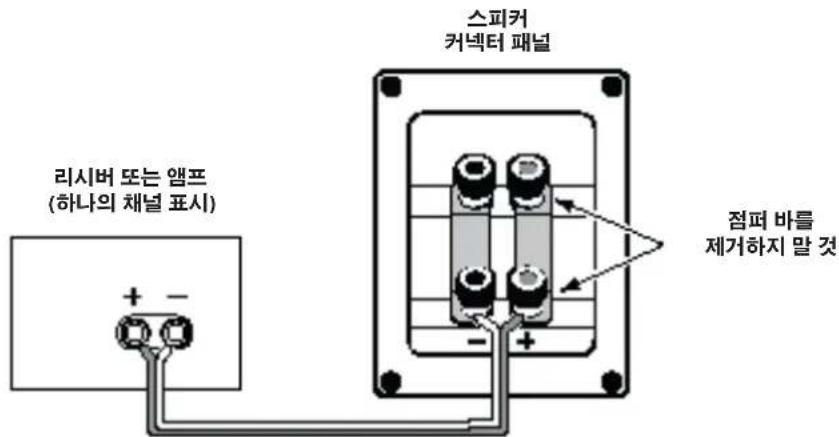

단일 전선을 사용하여 스피커를 연결하려면 아래 그림과 같이 앱프를 각 스피커에 연결합니다.

중요:스피커 전선을 연결할 때 두 커넥터 세트 사이에서 금속 점퍼 바를 제거하지 마십시오.

이중 전선 연결

모든 Stage 시리즈 스피커 커넥터 패널에는 금속 점퍼 바에 의해 결합된 두 세트의 입력 커넥터가 있습니다. 상단 커넥터 세트는 트워터 드라이버 어셈블리 용이며, 하단 커넥터 세트는 우퍼 용입니다. 이 배열을 통해 단일 스테레오 앱프 또는 스테레오 앱프 2개를 사용하여 스피커를 이중 연결할 수 있습니다. 이중 연결은 기존의 단일 전선 연결에 비해 성능 이점 및 파워 앱프 선택에 있어 더 큰 유연성을 제공합니다.

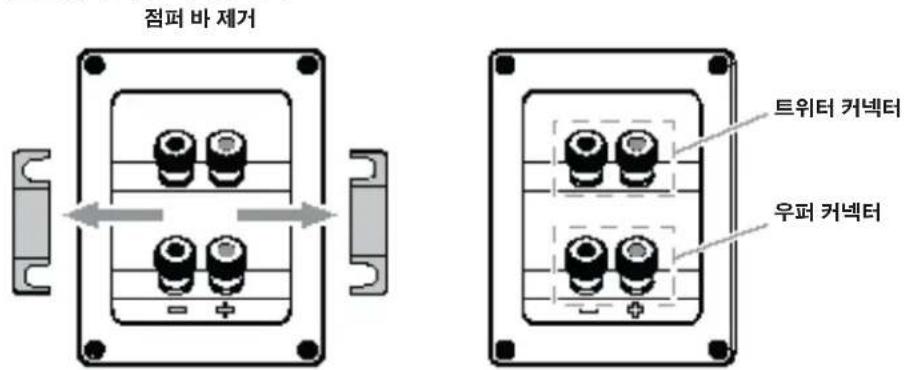

스피커를 이중 연결하기 전에 점퍼 바를 제거합니다.

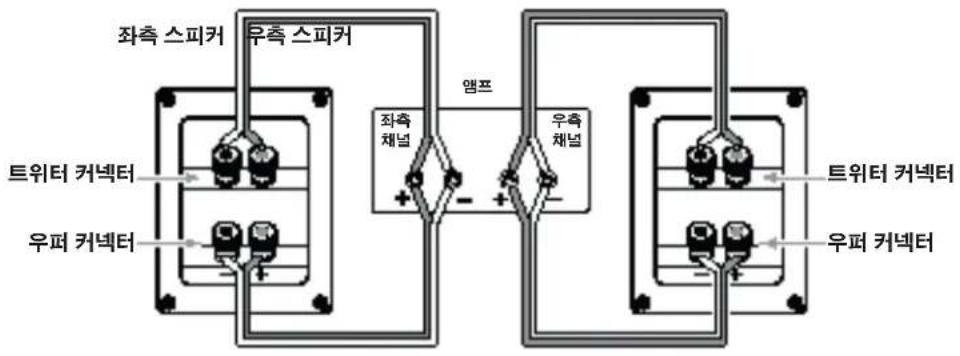

단일 앱프 이중 연결

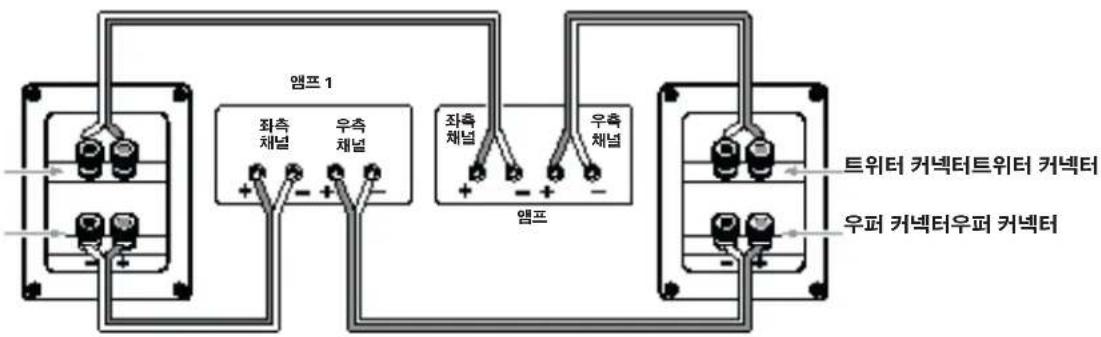

듀얼 앱프 이중 연결

다양한 스피커 전선 및 연결 옵션에 대한 자세한 내용은 가까운 JBL 대리점에 문의하십시오.

스피커 관리

• 스피커 위에 물건을 올려 두지 마십시오.
• 캐비닛을 깨끗한 마른 천으로 닭아 먼지를 제거합니다. 젖은 천으로 닭으면 캐비닛 마감에 얼룩이 생길 수 있습니다. 휘발성 액체 또는 벤젠, 페인트 희석제 또는 알코올과 같은 용액을 캐비닛에 사용하지 마십시오.
• 캐비닛 근처에서 화학 물질을 분사하지 마십시오.
  -그릴 직물에서 먼지를 제거하려면 진공 청소기 흡입 정도를 "약"으로 설정하여 사용하십시오.
  그릴 색상이 바래거나 고르지 않게 될 수 있으니 그릴을 물로 세척하지 마십시오.
• 우퍼 콘에 먼지가 끂 경우 마른 상태의 부드러운 캘리그라피용 붓이나 미술용 붓으로 조심스럽게 닦아내십시오. 젖은 천을 사용하지 마십시오.
• 절대로 트위터 돈을 만지거나 물건으로 누르지 마십시오.

기술사양

STAGE A120

양방향 4.5인치 우퍼, 1인치 알루미늄 트워터 선반 / 서라운드 스피커

• 4.5인치(114mm) 폴리셀룰로오스 저주파수 우퍼
- 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트워터
-권장 앱프 출력:20\~150W
-주파수 응답:57Hz\~40kHz
- 민감도: 85dB
· 공칭 임피던스: 6Ω
-크로스오버 주파수:2.1kHz
- 인클로저 유형: 후면 방사 조정 포트를 통한 베이스리플렉스
-크기(너비 x 길이 x 높이):170 x 170 x 285mm
- 중량(각): ??lbs(??kg)

STAGE A130

양방향 5.25인치 우퍼,1인치 알루미늄 트위터 선반

5.25인치(133mm)폴리셀룰로오스 저주파수 우퍼
- 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트워터
• 권장 앱프 출력: 20 \~ 150W
-주파수 응답:50Hz\~40kHz
- 민감도: 86dB
- 공칭 임피던스: 6Ω
-크로스오버 주파수:2.1kHz
-인클로저 유형: 후면 방사 조정 포트를 통한 베이스리플렉스
-크기(너비 x 깊이 x 높이):190 x 230 x 321mm
- 중량(각): ??lbs(??kg)

STAGE A125C

양방향 듀얼 5.25인치 우퍼, 1인치 알루미늄 트위터 중앙 라우드스피커

• 듀얼 5.25인치(133mm) 폴리셀룰로오스 저주파수 우퍼
• 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트워터
  • 권장 앱프 출력: 20 \~ 200W
  -주파수 응답:52Hz\~40kHz
• 민감도: 88dB
• 공칭 입피던스: 6Ω
  -크로스오버 주파수:2.1kHz
  -인클로저 유형:밀폐
  -크기(너비 x 깊이 x 높이):469 x 220 x 190mm
• 중량: ??lbs(??kg)

STAGE A135C

양방향 6 x 3인치 우퍼, 1인치 알루미늄 트워터 중앙 라우드스피커

• 6×3인치(76mm)폴리셀룰로오스 저주파수 우퍼
• 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트위터
  • 권장 앱프 출력: 20 \~ 100W
• 주파수 응답: 74Hz\~40kHz
• 민감도: 88dB
• 공칭 임피던스: 6Ω
  -크로스오버 주파수:2.1kHz
• 인클로저 유형: 측면 방사 조정 포트를 통한 베이스리플렉스
• 크기(너비 x 깊이 x 높이): 745 x 166 x 104mm
• 중량: ??lbs(??kg)

STAGE A170

2.5방향 듀얼 5.25인치 1인치 알루미늄 트위터 스탠딩 라우드스피커

• 2x5.25인치(133mm)폴리셀룰로오스 저주파수 우퍼
- 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트워터
-권장 앱프 출력:20\~200W
- 주파수 응답: 44Hz\~40kHz
- 민감도: 89dB
- 공칭 임피던스: 6Ω
-크로스오버 주파수:2.1kHz
- 인클로저 유형: 후면 방사 조정 포트를 통한 베이스리플렉스
- 크기(너비 x 깊이 x 높이): 190 x 255 x 930mm
- 중량: ??lbs(??kg)

STAGE A180

2.5방향 듀얼 6.5인치 1인치 알루미늄 트위터 플로어 스탠딩 라우드스피커

• 2x6.5인치(165mm) 풀리셀룰로오스 저주파수 우퍼
- 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 돕 트워터
-권장 앱프 출력:20\~225W
-주파수 응답:37Hz\~40kHz
- 민감도: 89dB
- 공칭 임피던스: 6Ω
-크로스오버 주파수:2.1kHz
- 인클로저 유형: 후면 방사 조정 포트를 통한 베이스리플렉스
- 크기(너비 x 깊이 x 높이): 230 x 295 x1,000mm
- 중량: ??lbs(??kg)

STAGE A190

2.5방향 듀얼 8인치 1인치 알루미늄 트위터 플로어 스탠딩 라우드스피커

• 2x8인치(203mm) 폴리셀룰로오스 저주파수 우퍼
- 새로운 고품질 이미징(HDI) 도파관 1인치(25mm) 알루미늄 독 트워터
• 권장 앱프 출력: 20 \~ 225W
-주파수 응답: 36Hz\~40kHz
- 민감도: 91dB
- 공칭 입피던스: 6Ω
-크로스오버 주파수:2.1kHz
- 인클로저 유형: 후면 방사 조정 포트를 통한 베이스리플렉스
- 크기(높이 x 너비 x 깊이): 260 x 370 x 1,070mm
- 중량: ??lbs(??kg)

기능,사양 및 외관은 예고 없이 변경될 수 있습니다.
