Tuotetyyppi	2-tie keskikaiutin
Merkki	JBL
Malli	Stage A125C
Bassokaiuttimet	2 kpl 133 mm (5,25") polycelluloosakaiuttimet
Diskanttikaiutin	25 mm (1") alumiinikupolidiskantti HDI-aalto-ohjaimella
Suositeltu vahvistinteho	20 - 200 W
Taajuusvaste	52 Hz - 40 kHz
Herkyys	88 dB
Nimellisimpedanssi	6 ohmia
Jakotaajuus	2,1 kHz
Kotelotyyppi	Suljettu
Mitat (L x S x K)	469 x 220 x 190 mm
Yksikköpaino	Noin 5,5 kg (arvio)
Suositeltu sijoitus	Television keskikohdan ylä- tai alapuolella
Liitännät	Kullatut liittimet, jotka hyväksyvät paljaat johdot, nastat, haaroitusliittimet, banaanipistokkeet
Kaksijohtiminen kytkentä mahdollinen	Kyllä, poistamalla metalliset siltajohdot
Huolto	Pyyhi kuivalla liinalla, käytä pehmeää imuria ritilälle, älä koske diskantin kupolia
Takuu	Kysy JBL-jälleenmyyjältäsi

Usein kysytyt kysymykset - Stage A125C JBL

Mihin sijoittaa JBL Stage A125C -keskikaiutin?

Sijoita kaiutin suoraan television keskikohdan ylä- tai alapuolelle, mieluiten korvien tasolle parhaan kuuntelukokemuksen saavuttamiseksi.

Mikä on suositeltu vahvistinteho?

Suositeltu teho on 20–200 W kanavaa kohden.

Kuinka kaiutin kytketään vahvistimeen?

Käytä laadukkaita kaiutinkaapeleita. Kytke vahvistimen positiivinen (+) napa kaiuttimen punaiseen (+) napaan ja negatiivinen (-) napa mustaan (-) napaan. Älä poista metallisia siltajohtoja, jos käytät yhtä kaapelia.

Voinko käyttää kaksijohtimista kytkentää tämän kaiuttimen kanssa?

Kyllä, poista metalliset siltajohdot erottaaksesi diskantin ja basson liitännät, ja käytä sitten kahta erillistä kaapelia yhdestä tai kahdesta vahvistimesta.

Mikä on kaiuttimen impedanssi?

Nimellisimpedanssi on 6 ohmia, yhteensopiva useimpien vahvistimien ja vastaanottimien kanssa.

Kuinka puhdistan JBL Stage A125C -kaiuttimen?

Pyyhi kotelo kuivalla liinalla. Ritilälle käytä heikkotehoista imuria. Älä koskaan käytä nestemäisiä tai haihtuvia tuotteita, äläkä koske diskantin kupolia.

Onko kaiutin magneettisesti suojattu?

JBL Stage -kaiuttimia ei ole erityisesti suunniteltu magneettisesti suojatuiksi, mutta ne voidaan sijoittaa nykyaikaisen television lähelle ongelmitta.

Mitkä ovat tarkat mitat?

Mitat ovat 469 x 220 x 190 mm (leveys x syvyys x korkeus).

Voinko käyttää kaiutinta surround-kaiuttimena?

Ei, Stage A125C on suunniteltu vain keskikaiuttimeksi. Surround-kanaviin käytä malleja kuten Stage A120.

Mitä teen, jos en saa ääntä?

Tarkista liitäntöjen napaisuus (+/-), varmista etteivät kaapelit kosketa toisiaan ja että vahvistin on oikein säädetty. Kokeile toista lähdettä.

KÄYTTÖOHJE Stage A125C JBL

Yli 68 vuotta, JBL ^® :n insinöörit ovat olleet osallisina musiikin ja elokuva-alan äänentalennuksessa ja -toistossa aina live- esityksistä tallennettuun musiikkiin, jota kuuntelet kotona, tien päällä tai työpaikalla.

Uskomme, että JBL-järjestelmä, jonka olet valinnut, tarjoaa joka sävelellä kuuntelunautintoa, jota olet odottanut – ja kun harkitset ostavasi lisää audiolaitteita, valitset uudelleen JBL-tuotteet.

TOIMITUKSEN SISÄLTÖ

Mallista riippuen jokainen pakkaus sisältää yhden tai kaksi kaiutinta, kuten alla on kuvattu.

A120-kaiutin

A130-kaiutin

Kiinnikkeet A120

Jalkatyyny A130/A120

Vaahtotulpat A120

Ruuvit kiinnikkeille A120

Huomaa: Telineen jalkojen liittäminen piikki- tai kumijalkoihin.

SIJOITTAMINEN

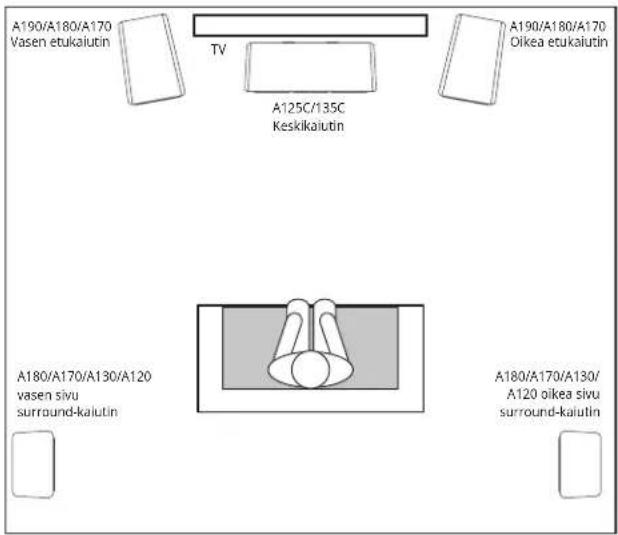

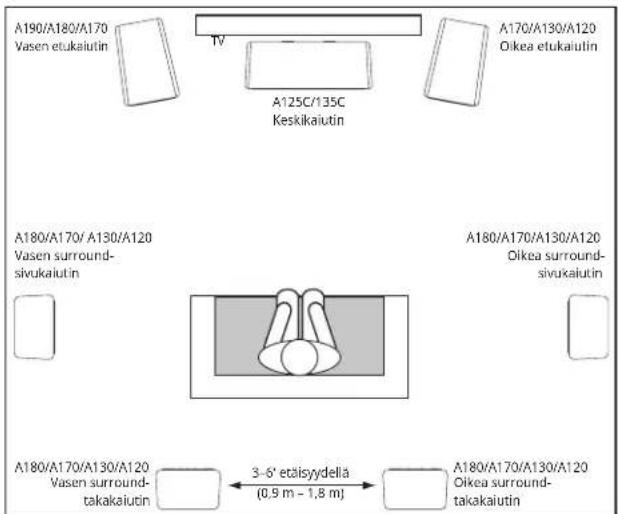

STAGE A190/A180/A170 - VASEN JA OIKEA KANAVA

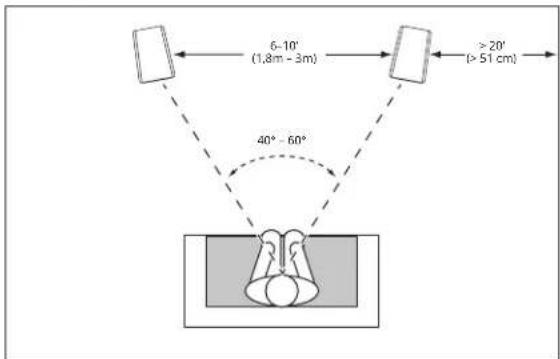

Parhaan lopputuloksen saamiseksi sijoita kaiuttimet 1,8–3 m (6–10') etäisyydelle toisistaan. Kaiuttimien suuntaaminen kohti kuuntelupaikkaa voi parantaa stereokuvaa. Kaiuttimet tuottavat tarkimman stereoäänimaiseman, kun kuuntelijan ja kaiuttimien välinen kulma on 40 ja 60 asteen välillä.

Käytä mukana toimitettuja mattopiikkejä kaiuttimien pitämiseen vakaasti paikallaan ja parantamaan niiden suorituskykyä, jos olet sijoittamassa Stage A190/A180/A170 -kaiuttimiasi paksulle lanka- tai plyyshimatolle. Mattopiikit voidaan kiertää käsin mukana tuleviin telineen jalkoihin.

HUOMIO: Lattiamallisten (torni)kaiuttimen painopiste on korkealla ja ne voivat olla epävakaita ja kaatua maanjäristysten aikana, tai jos niitä keinutetaan, kallistetaan tai ne sijoitetaan väärin. Harkitse näiden kaiuttimien ankkuroimista niiden takana sijaitsevaan seinään käyttäen samoja menetelmiä ja välineitä, joilla kirjahyllyjä ja seinälle ripustettavia esineitä kiinnitetään. Sinä olet vastuussa oikeasta asennuksesta ja sopivien kiinnitysvälineiden valinnasta.

Yleisesti bassotoisto korostuu, jos kaiutin siirretään lähemmäksi seinää tai nurkkaa.

Parhaan suorituskyvyn saamiseksi suosittelemme, että sijoitat kaiuttimet vähintään 51 cm (20") etäisyydelle sivulla ja takana olevista seinistä.

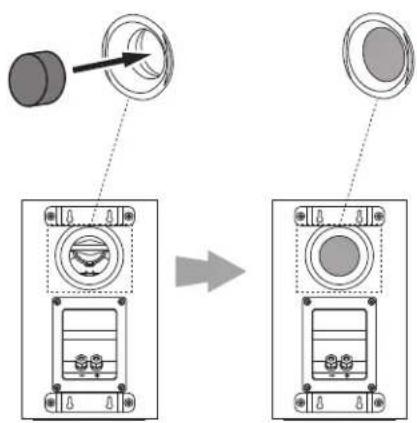

VAAHTOTULPPA

A120:Ilä on kaksi toimintatilaa, kirjahyllykaiutin ja seinäkaiutin. Kirjahyllykäytössä A120 on portillinen järjestelmä (portti takapuolella), kun taas seinäkaiuttimena A120 on puoliksi suljettu järjestelmä, joka tarvitsee vaahtotulpan portin sisäpuolelle.

Olemme suunnitelleet Stage A120 -kaiuttimet suoraa seinäasennusta varten. Jokaisessa kaiuttimessa on neljä "avaimenreikää" takana. Asennukseen tarvitaan neljä kappaletta seinätukeen kiinnitettäviä 4,0 x 38 mm puuruuveja. Jos seinätukea ei ole käytettävissä, asenna 4,0 x 38 mm ruuveille sopiva ankkuri.

HUOMAA: Sinä olet vastuussa oikeasta asennuksesta ja sellaisten, sopivien kiinnitysvälineiden valinnasta (saatavana rautakaupoista), jotka varmistavat asianmukaisen ja turvallisen kaiuttimien seinäasennuksen. 4,0 x 38 mm ruuvit eivät sisälly toimitukseen.

1) Merkitse mukana toimitettujen seinätelineiden avulla seinään paikat asennusruuveja varten.
2) Kiinnitä neljä 4,0x38 mm puuruuvia seinään käyttäen vaiheessa 1 tehtyjä merkintöjä apuna. Jätä 1,59 mm (1/16") rako seinän ja ruuvin kannan väliin. Jos seinätukea ei ole käytettävissä, käytä sopivaa ankkuria.

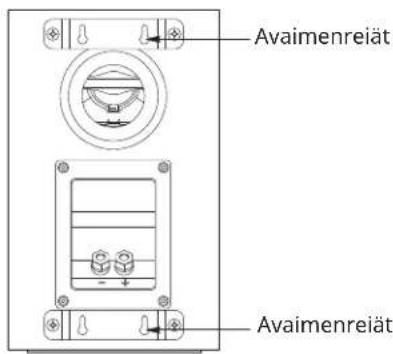

3) Aseta kaiutin seinälle kohdistamalla kaiuttimen takaosan avaimenreikäaukot seinässä oleviin ruuvinkantoihin. Kun kohdistus on oikea, kaiuttimen pitäisi liukua hieman alaspäin ja kiinnittyä tukevasti.

STAGE A125C/135C

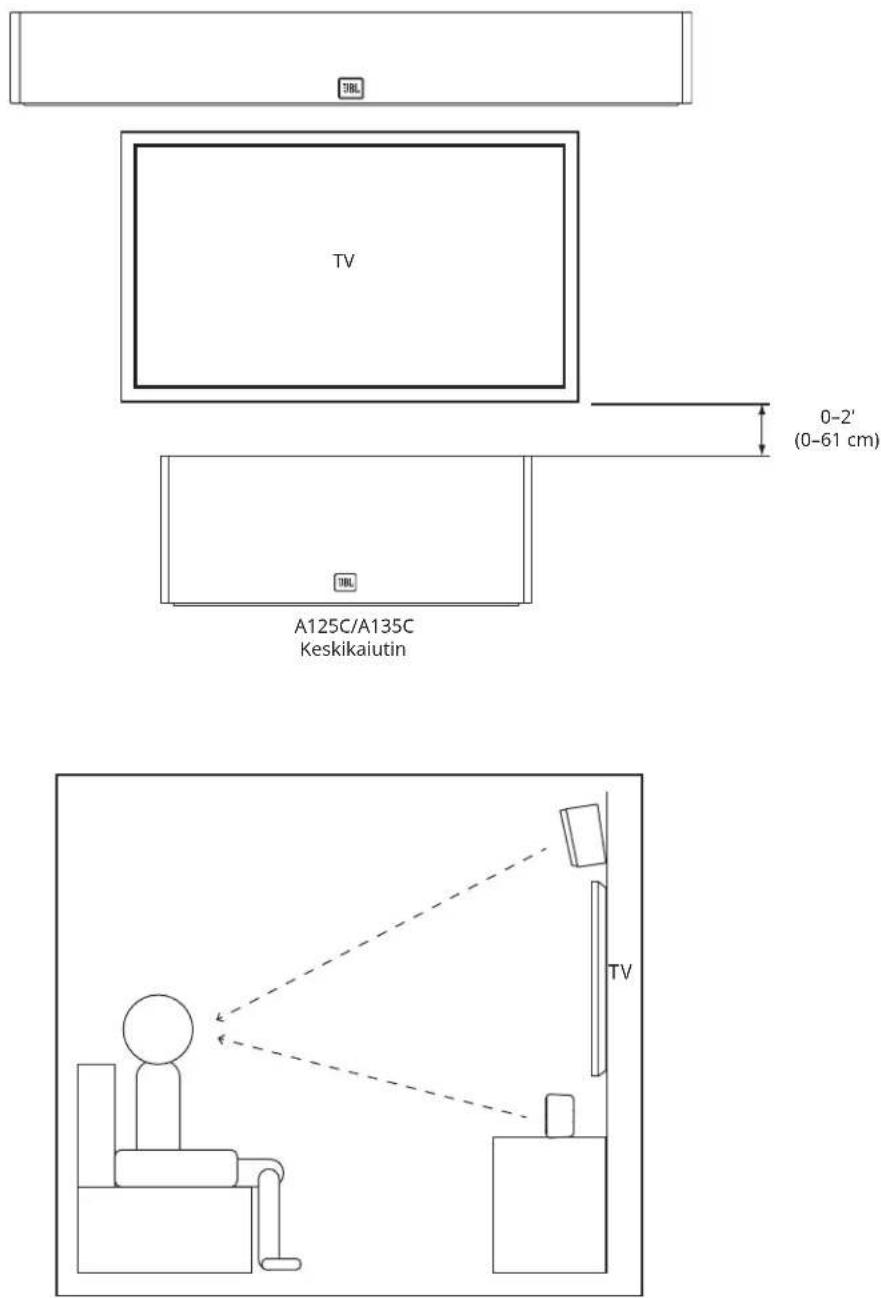

Sijoita keskikaiutin suoraan TV-ruutusi ylä- tai alapuolelle.

Huomaa: Voit sijoittaa A125C/A135C-kaiuttimen TV:n yläpuolelle tai alapuolelle.

Huomaa: Paremman kuuntelukokemuksen varmistamiseksi suuntaa kaiuttimet kohti kuuntelijan pään tasoa.

STAGE A120 - SURROUND-KANAVAT (5.1-KANAVAJÄRJESTELMÄ)

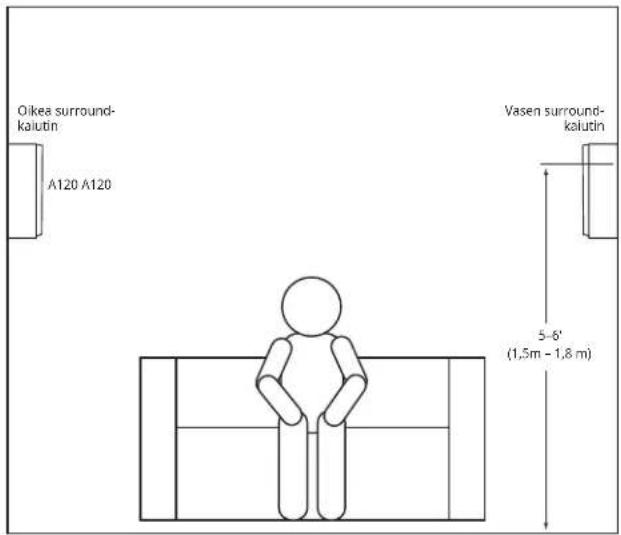

Kun käytät näitä kaiuttimia surround-kanavien kaiuttimina 5.1-kanavajärjestelmässä, sijoita ne hieman kuuntelupaikan taakse suunnattuna toisiaan kohti. Ihanteellisesti näiden olisi oltava 1,5–1,8 m (5–6') lattian yläpuolella. Vaihtoehtoinen paikka voisi olla seinä kuuntelupaikan takana, äänentuottosuunta eteenpäin. Surround-kaiuttimien ei pitäisi herättää huomiota toiston aikana. Kokeile erilaisia sijoituspaikkoja, kunnes kuulet ympäristöäänen, joka täydentää vasemmasta, oikeasta ja keskikaiuttimesta kuuluvia ääniä.

STAGE A120 - SURROUND-KANAVAT (7.1-KANAVAJÄRJESTELMÄ)

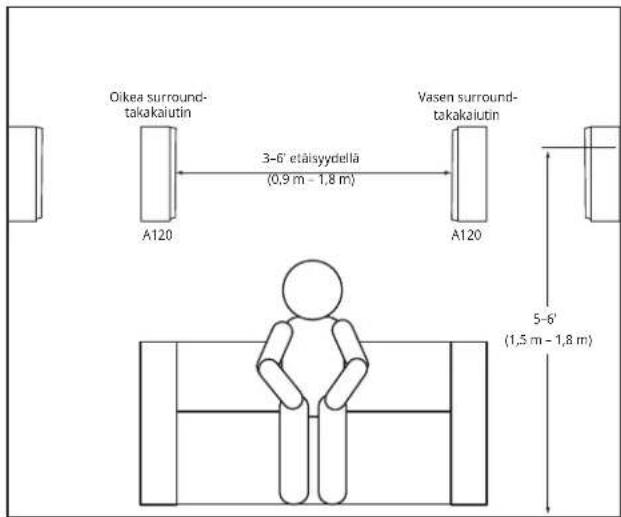

Kun käytät näitä kaiuttimia surround-kanavien kaiuttimina 7.1-kanavajärjestelmässä, sijoita surround-sivukaiuttimet suoraan kuuntelupaikan sivuille, vähintään 1,5–1,8 m (5–6') lattian yläpuolelle.

LIITÄNNÄT

HUOMIO: Varmista, että kaikki järjestelmän sähkölaitteet ovat POIS PÄÄLTÄ -tilassa (ja mieluiten irrotettuina pistorasioistaan) ennen kuin suoritat liitännät.

Kaiuttimissa ja vahvistimissa on vastaavat positiiviset (+) ja negatiiviset (−) liittimet. Kaikissa Stage-sarjan kaiuttimissa on liittimet, jotka on merkitty "+" ja "-" -symboleilla liitinpesän rakenteessa. Lisäksi "+" -liittimissä on punaiset merkinnät ja "-" -liittimet on merkitty mustalla.

Oikean napaisuuden varmistamiseksi yhdistä vahvistimen tai vastaanottimen jokainen "+"-liitin kunkin kaiuttimen vastaavaan "+" (punaiseen) liittimeen. Liitä "-"liittimet vastaavasti. Älä käännä napoja (älä yhdistä "+" liitäntää "-" liitäntään tai "-" liitäntää "+" liitäntään). Tämä aiheuttaa huonon stereokuvan ja typistyneen bassoäänen.

TÄRKEÄÄ: Varmista, etteivät johdot tai liitännät (+) ja (-) kosketa toisiinsa tai muihin liittimiin. Jos johdot koskettava toisiaan, voi seurauksena olla oikosulku ja vastaanottimen tai vahvistimen vahingoittuminen.

Stage-sarjan kaiuttimien kullattuihin kaiutinliitäntöihin voidaan liittää useita johtoliitintyyppejä: paljaat johtimet, pistokeliittimet, lattaliittimet ja banaaniliittimet.

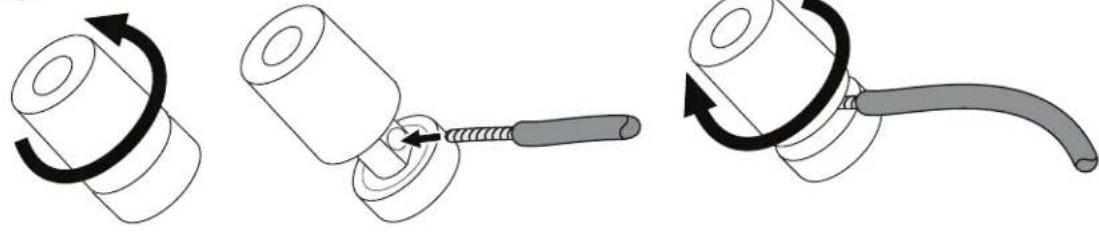

PALJAS JOHDIN TAI PISTOKELIITIN:

1.2.3.

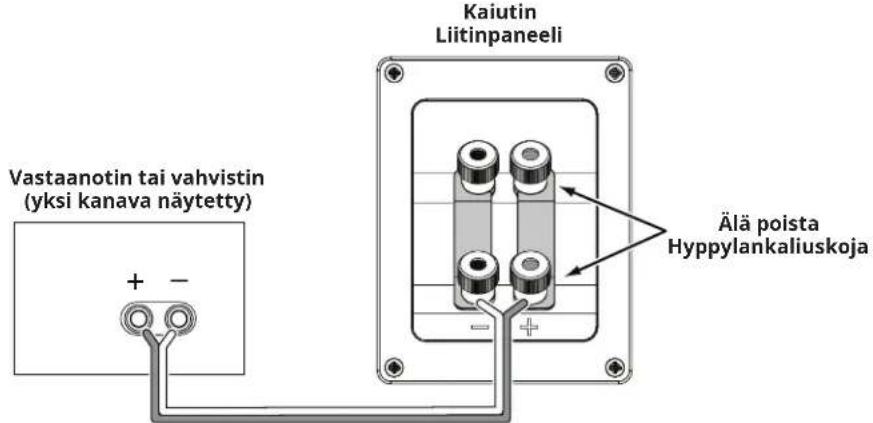

Kaiuttimien liittämiseksi yhdellä kaapelilla kytke vahvistin kuhunkin kaiuttimeen, kuten alla olevassa kuvassa on esitetty.

TÄRKEÄÄ: Älä poista metallisia hyppylankaliuskoja kahden liitinsarjan välistä, kun kytket kaiuttimien johtoja.

KAKSOISJOHDOTUS

Kaikissa Stage-sarjan kaiutinliitäntäpaneeeleissa on kaksi sarjaa tuloliittimiä, jotka on yhdistetty metallisilla hyppylankaliuskoilla. Ylempi liitinsarja on diskantikaiutinasetelmalle ja alempi liitinsarja on bassokaiuttimelle/kaiuttimille. Tämä järjestely mahdollistaa kaiuttimien kaksoisjohdottamisen yhden stereovahvistimen tai kahden stereovahvistimen avulla. Kaksoisjohdottaminen tarjoaa usein etuja ja parempaa joustavuutta vahvistimen valinnassa verrattuna perinteiseen, yksinkertaisesti johdotettuun liitäntään.

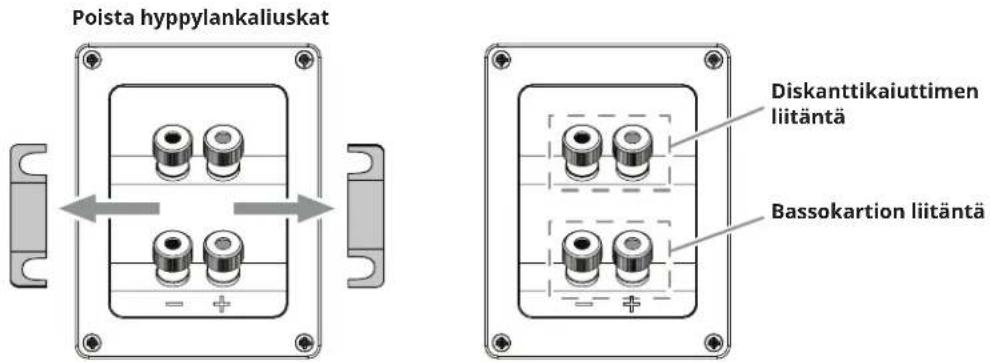

Poista hyppylankaliuskat ennen kaiuttimien kaksoisjohdottamista.

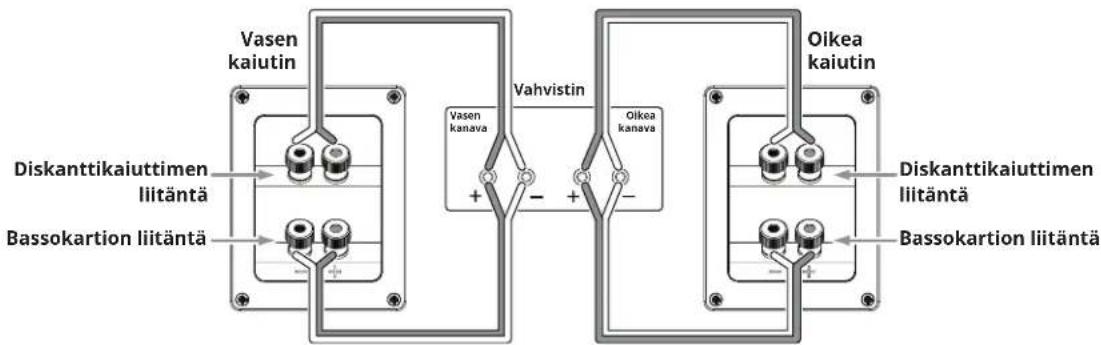

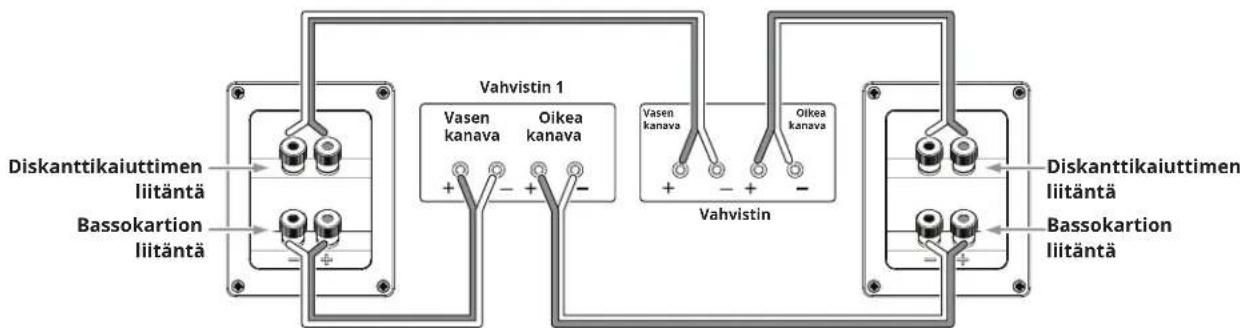

YKSITTÄISEN VAHVISTIMEN KAKSOISJOHDOTUS

KAKSOISVAHVISTIMEN KAKSOISJOHDOTUS

Saadaksesi lisätietoja erilaisista kaiuttimen johdotus- ja liitäntämahdollisuuksista, ota yhteyttä paikalliseen JBL-jälleenmyyjääsi.

KAIUTTIMIEN HOITO

• Älä aseta esineitä kaiuttimien päälle.
• Pyyhi kotelo puhtaalla, kuivalla liinalla pölyn poistamiseksi. Kostea liina voi jättää jälkiä kotelon pintaan. Älä käytä kotelon puhdistamiseen haihtuvia nesteitä tai liuottimia, kuten bentseeniä, maalinohennetta tai alkoholia.
• Älä suihkuta mitään kemikaaleja lähellä koteloa.
• Poista pöly ritilän kankaasta pölynimurilla, joka on asetettu pienelle imuteholle.
• Älä pese ritilöitä vedessä, koska se voi haalistaa niiden väriä tai kääntää ne kieroon.
• Jos bassokartiot pölyyntyvät, voit pyyhkiä ne puhtaaksi varovasti pehmeällä ja kuivalla tussisiveltimellä tai maalisiveltimellä. Älä käytä kosteaai liinaa.
• ÄLÄ KOSKAAN kosketa diskant tikaiuttimen kalvoa tai paina sitä millään.

Tekniset tiedot

STAGE A120

2-tie-kirjahylly/surround-kaiuttimet, joissa 4,5" bassoelementti ja 1" alumiinidiskanttielementti

• 4,5" (114 mm) polyselluloosa-bassoelementti
- Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
- Suositeltu vahvistimen teho: 20–150 W
• Taajuusvaste: 57 Hz–40 kHz
- Herkkyys: 85 dB
• Nimellisimpedanssi: 6 ohmia
- Jakotaajuus: 2,1 kHz
- Kotelotyyppi: Bassorefleksitoiminto taaksepäin suunnatulla, viritetyllä portilla
- Mitat (L x S x K): 170 x 170 x 285 mm
- Paino (kukin): ?? lbs (?? kg)

STAGE A130

2-tie-kirjahyllykaiutin, jossa 5,25" bassoelementti ja 1" alumiinidiskanttielementti

• 5,25" (133mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–150 W
  • Taajuusvaste: 50 Hz–40 kHz
• Herkkyys: 86 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Bassorefleksitoiminto taaksepäin suunnatulla, viritetyllä portilla
• Mitat (L x S x K): 190 x 230 x 321 mm
• Paino (kukin): ?? lbs (?? kg)

STAGE A125C

2-tie-keskikaiutin, jossa 5,25" kaksoisbassoelementti ja 1" alumiinidiskanttielementti

• Kaksois-5,25" (133 mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–200 W
  • Taajuusvaste: 52 Hz–40 kHz
• Herkkyys: 88 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Suljettu
• Mitat (L x S x K): 469 x 220 x 190 mm
• Paino: ?? lbs (?? kg)

STAGE A135C

2-tie-keskikaiutin, jossa 6 x 3" bassoelementti ja 1" alumiinidiskanttielementti

• 6 x 3" (76 mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–100 W
  • Taajuusvaste: 74 Hz-40 kHz
• Herkkyys: 88 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Bassorefleksitoiminto sivulle suunnatuilla, viritetyillä porteilla
• Mitat (L x S x K): 745 x 166 x 104 mm
• Paino: ?? lbs (?? kg)

STAGE A170

2.5-tie-lattiakaiutin, jossa 5,25" kaksoisbassoelementti, ja 1" alumiinidiskanttielementti

• 2 x 5,25" (133 mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–200 W
  • Taajuusvaste: 44 Hz–40 kHz
• Herkkyys: 89 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Bassorefleksitoiminto taaksepäin suunnatulla, viritetyllä portilla
• Mitat (L x S x K): 190 x 255 x 930 mm
• Paino: ?? lbs (?? kg)

STAGE A180

2.5-tie-lattiakaiutin, jossa 6,5" kaksoisbassoelementti, ja 1" alumiinidiskanttielementti

• 2 x 6,5" (165 mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–225 W
  • Taajuusvaste: 37 Hz–40 kHz
• Herkkyys: 89 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Bassorefleksitoiminto taaksepäin suunnatulla, viritetyllä portilla
• Mitat (L x S x K): 230 x 295 x 1000 mm
• Paino: ?? lbs (?? kg)

STAGE A190

2.5-tie-lattiakaiutin, jossa 8" kaksoisbassoelementti, ja 1" alumiinidiskanttielementti

• 2 x 8" (203 mm) polyselluloosa-bassoelementti
• Uusi High Definition Imaging (HDI) -aalto-ohjain 1" (25 mm) alumiinidiskanttielementti
• Suositeltu vahvistimen teho: 20–225 W
  • Taajuusvaste: 36 Hz–40 kHz
• Herkkyys: 91 dB
  • Nimellisimpedanssi: 6 ohmia
• Jakotaajuus: 2,1 kHz
• Kotelotyyppi: Bassorefleksitoiminto taaksepäin suunnatulla, viritetyllä portilla
• Mitat (L x S x K): 260 x 370 x 1070 mm
• Paino: ?? lbs (?? kg)
